车辆技术参数
■ 概括地介绍车辆技术规格的某些指标， 是从总体上表征车辆性能及结构的一些 参数
■ 分性能参数与尺寸两大类
3.1车辆性能参数
■ 自重 、载重及容积： ◆ 自重 －车辆本身的重量，单位： 吨（ t）
◆ 载重 －车辆运行的正常最大装载质量 ， 单位： 吨（ t ）；
◆ 容积 －载货的最大容积 ，单位：m3；
3.1车辆性能参数
■ 构造速度 ◆ 指车辆设计时 ，按安全及结构强度等 条件所允许的车辆最高行驶速度 ，单 位：km/h。
3.1车辆性能参数
■ 轴重 ◆ 指按车轴型式及在某个运行速度范围 内该轴允许负担的并包括轮对自身在 内的最大总质量。 ◆ 轴重的选择与线路 、桥梁及车辆走行 部的设计标准有关，我国货车22 －25t， 客车15 －17t ，地铁15 －17t ，轻轨10 12t。
3.1车辆性能参数
■ 每延米轨道载重 ◆ 是车辆总质量与车辆全长之比。 ◆ 该指标是车辆设计中与桥梁、线路强度密切 相关的一个指标 ， 同时又是能否充分利用站 线长度、提高运输通过能力的一个指标 。按 目前桥梁设计规范 ，允许车辆每延米轨道载 重可取到8t ，在车辆设计中希望尽可能提高 这个指标 ，尤其是货车。
■ 车钩中心线距轨面高（车钩高）： ◆ 车钩钩舍外侧面的中心线至轨面高度 ◆ 列车中机车与各车辆的车钩高基本一 致 ， 是保证正常传动牵引力及列车运 行时不会发生脱轨事故的必需条件 。 ◆ 我国规定新造或修竣后的空车标准车钩高为8Βιβλιοθήκη 0mm；3.2车辆尺寸参数
■ 地板面高度： ◆ 新造或修竣后的空车地板面距轨面高。
3.1车辆性能参数
■ 通过最小曲线 ◆ 指配用某种型式的转向架的车辆在站 场 、厂段内调车时所能安全通过的最 小曲线半径 。当车辆在此曲线区段上 行驶时不得出现脱轨 、倾覆等危及行 车安全的事故 ，也不允许转向架与车 体底架或与车下其他悬挂物相碰
平车

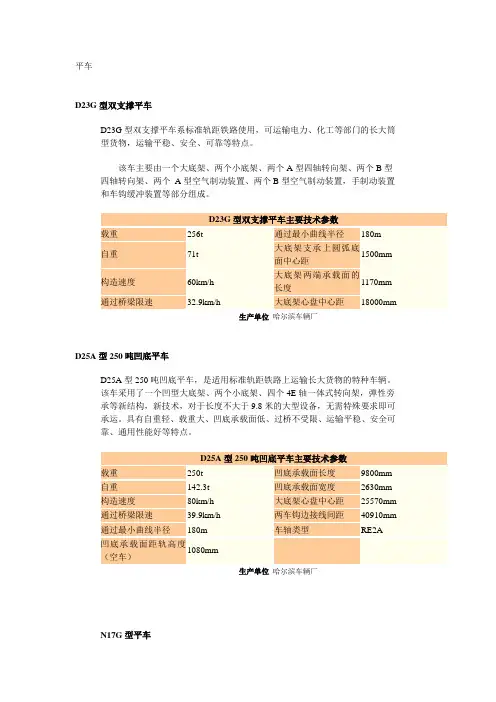

平车D23G型双支撑平车D23G型双支撑平车系标准轨距铁路使用，可运输电力、化工等部门的长大筒型货物，运输平稳、安全、可靠等特点。
该车主要由一个大底架、两个小底架、两个A型四轴转向架、两个B型四轴转向架、两个A型空气制动装置、两个B型空气制动装置，手制动装置和车钩缓冲装置等部分组成。
D23G型双支撑平车主要技术参数载重256t 通过最小曲线半径180m自重71t 大底架支承上圆弧底面中心距1500mm构造速度60km/h 大底架两端承载面的长度1170mm通过桥梁限速32.9km/h 大底架心盘中心距18000mm生产单位哈尔滨车辆厂D25A型250吨凹底平车D25A型250吨凹底平车，是适用标准轨距铁路上运输长大货物的特种车辆。
该车采用了一个凹型大底架、两个小底架、四个4E轴一体式转向架，弹性旁承等新结构，新技术，对于长度不大于9.8米的大型设备，无需特殊要求即可承运。
具有自重轻、载重大、凹底承载面低、过桥不受限、运输平稳、安全可靠、通用性能好等特点。
D25A型250吨凹底平车主要技术参数载重250t 凹底承载面长度9800mm 自重142.3t 凹底承载面宽度2630mm 构造速度80km/h 大底架心盘中心距25570mm 通过桥梁限速39.9km/h 两车钩边接线间距40910mm 通过最小曲线半径180m 车轴类型RE2A凹底承载面距轨高度（空车）1080mm生产单位哈尔滨车辆厂N17G型平车主要用途:主要用于运输木材、钢材、机械、集装箱的货物。
N17G型平车主要技术参数载重60t 构造速度100km/h自重19.7t 轨距1435mm每延米重 5.7 车辆长度13938mm生产单位齐齐哈尔铁路车辆(集团)有限责任公司SQ1型运输汽车双层平车SQ1型双层平车一般为专列编组，也可混合编组。
可装运国产、进口等16种形式的小汽车；可装运的最大小轿车为红旗CA770D、CA770G；最大载重为16.8t。
铁路货车参数
地板面宽 2960
2946
2976
1083
1216
1055
1059
880 侧开门孔 1620×1900 下侧门孔 1250×951 转K6型 1830 转K5型 1800 840
同左
同左
同左
同左
同左
同左
2539×301 2
底门长×宽: 2800× 460
750×935
748×950
同左
同左
同左
同左
同左
C70\C70H 70
载重(t)
自重(t)
≤23.8
≤23.8
同左
同左
≤20
≤20
轴重(t) 轨距(mm) 容积(m3) 比容(m3/t)
23 1435 77 1.1
同左 同左
同左 同左 73.7 1.05
同左 同左 75 1.07
25 同左 87 1.09
25 同左 84.8 1.06
自重系数
0.33
同左
车轮直径 (mm)
制动率 限界
同左
同左
同左
同左
同左
同左
符合铁道部有关规定 符合GB146.1-1983《标准轨距铁路机车车辆限界》的规定
10728
10550

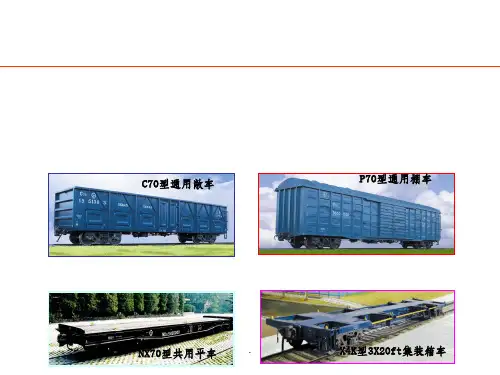

车 参 数
型
C70\C70H
上侧板处2892 连铁处 2792
P70\P70H
无内衬板 2800 有内衬板 2793 1136
NX70\NX70H
GN70\GN70H
KM70\KM70H
C80\C80H
C80B\C80BH
车体内宽 (mm) 地板面距轨 面高(空 车)(mm) 车钩中心线 高(空 车)(mm) 门孔尺寸 （宽×高） (mm) 固定轴距 (mm)
铁路货车参数PPT课件
同左 同左
限界
符合GB146.1-1983《.标准轨距铁路机车车辆限界》的规定
同左
2539×30 12
同左
同左
NX70\NX 70H 地板面宽 2960 1216 同左
同左 同左
GN70\GN KM70\K
70H
M70H
同左
同左
底门长×宽: 2800× 460
同左
同左
同左
同左
符合铁道部有关规定
C80\C80 H 2946 1055 同左
750×935
同左 同左
C80B\C80 BH 2976 1059 同左
门孔尺寸 （宽×高） (mm)
固定轴距 (mm)
车轮直径 (mm)
C70\C70H
上侧板处 2892 连铁处 2792
1083
880
侧开门孔 1620×1900 下侧门孔 1250×951 转K6型 1830 转K5型 1800
840
制动率
P70\P70 H 无内衬板 2800 有内衬板 2793
1136
1.6
5.5
NX70\NX 70H
同左
GN70\G N70H
同左
≤23.8
同左
同左 同左
同左 同左 73.7 1.05
0.34
同左
1.5 5.73
1.1 7.68
.
KM70\K M70H 同左
同左
同左 同左 75 1.07
同左
1.3 6.5
C80\C80 H
80
C80B\C8 0BH
80
≤20
≤20
车辆最大高 度(mm)
3143

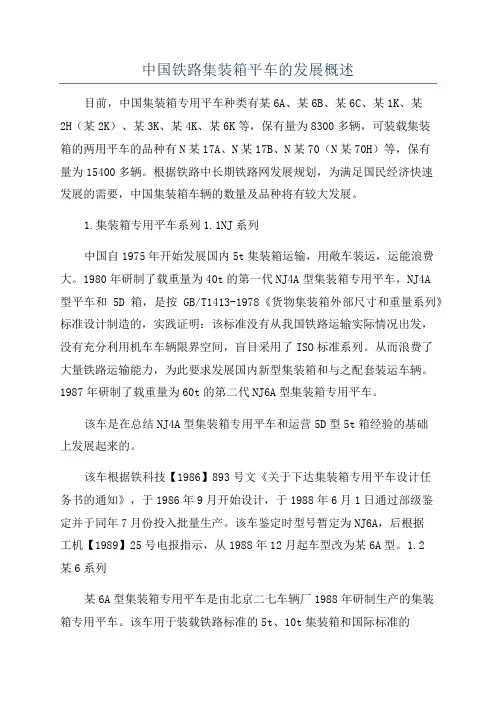

中国铁路集装箱平车的发展概述
中国铁路集装箱平车的发展概述目前，中国集装箱专用平车种类有某6A、某6B、某6C、某1K、某2H（某2K）、某3K、某4K、某6K等，保有量为8300多辆，可装载集装箱的两用平车的品种有N某17A、N某17B、N某70（N某70H）等，保有量为15400多辆。
根据铁路中长期铁路网发展规划，为满足国民经济快速发展的需要，中国集装箱车辆的数量及品种将有较大发展。
1.集装箱专用平车系列1.1NJ系列中国自1975年开始发展国内5t集装箱运输，用敞车装运，运能浪费大。
1980年研制了载重量为40t的第一代NJ4A型集装箱专用平车，NJ4A型平车和5D箱，是按GB/T1413-1978《货物集装箱外部尺寸和重量系列》标准设计制造的，实践证明：该标准没有从我国铁路运输实际情况出发，没有充分利用机车车辆限界空间，盲目采用了ISO标准系列。
从而浪费了大量铁路运输能力，为此要求发展国内新型集装箱和与之配套装运车辆。
1987年研制了载重量为60t的第二代NJ6A型集装箱专用平车。
该车是在总结NJ4A型集装箱专用平车和运营5D型5t箱经验的基础上发展起来的。
该车根据铁科技【1986】893号文《关于下达集装箱专用平车设计任务书的通知》，于1986年9月开始设计，于1988年6月1日通过部级鉴定并于同年7月份投入批量生产。
该车鉴定时型号暂定为NJ6A，后根据工机【1989】25号电报指示，从1988年12月起车型改为某6A型。
1.2某6系列某6A型集装箱专用平车是由北京二七车辆厂1988年研制生产的集装箱专用平车。
该车用于装载铁路标准的5t、10t集装箱和国际标准的20ft、40ft集装箱。
某6B、某6C型集装箱专用平车是由二七车辆厂分别于1994、1997年设计的，用于装载铁路标准10t集装箱和国际标准20ft、40ft集装箱及45ft长大集装箱。
这三种车型的结构基本相同，均由底架、集装箱锁闭及门挡装置、风制动装置、手制动装置、车钩缓冲装置及转向架等组成。
