索斯风管常规入门篇
布袋风管(杜肯索斯)工程实例
布袋风管（杜肯索斯）工程实例1.在思念的速冻食品生产车间设计中，索斯风管系统通过纤维渗透空气及微孔射流的独特送出风模式，送风面积大，而风速低，送风均匀无吹风感，保证室内工作人员具有良好的舒适性，避免在低温环境下由于吹风感而造成工作人员的感冒；较低的室内送风风速以及均衡的室内空气流速能够起到防止生产线上食品风干的可能；采用大渗透性的纤维又解决了凝露问题；此外，每隔三个月的管道清洗时，索斯风管系统拆卸、清洗和再安装都非常方便，满足了卫生洁净的要求。
2.在雨润的肉制品加工车间，索斯风管系统设计采用大渗透率纤维，以满足小区域大制冷量、大风量、低风速的要求；针对多机头氟系统，索斯风管系统采用双头连一根管道，不仅节省空间，且管道布置简约美观。
由于在襄樊、丹江口雨润的成功应用，杜肯索斯又先后订下雨润集团下的沈阳、东海、扶余、舒兰等全部新建工厂。
3.在双汇，安装高度及空间受限，并要求工作区域风速低至0.15m/s以内，索斯风管系统设计采用大渗透率纤维，并在系统管道水平方向上开一排孔，在保证低风速的基础上，送风覆盖范围更大，同时减少清洗次数。
值得说明的是，在此类系统中索斯风管系统有着无与伦比的优势，索斯风管系统也是从此行业发展起来的。
固体食品行业应用比较典型的应用案例有卡夫食品、好丽友食品、达能饼干等品牌厂家。
由于传统食品工厂空气中有氧份，也比较潮湿，细菌在有氧份和水份环境中更容易滋生，因此，这类场所的使用需求：大制冷量、低风速、洁净、易维护。
采用索斯风管系统则能全面解决这些难题，满足需求。
4.在苏州卡夫三期项目上，采用传统铁皮送风系统，存在一些问题无法解决：增加屋顶承重、靠散流器送风会激起饼干粉末、安装周期长、清洁维护费用高等等，针对业主提出的要求，杜肯索斯技术中心作出了一套完整的解决方案：设计系统沿着生产线低空间布置，舒适节省；采用条缝渗透送风模式，既防止凝露产生，又能满足风量大、风速低、送风均匀等一系列要求；索斯系统的重量只有传统铁皮风管的1/40，安装便捷，既满足车间对于承重的要求，又大大节省了工程周期。
TribonM3 风管培训资料.doc
风管培训资料编制：痞子阿飞(2007.9.10)培训内容1. 风管的定义……………………………………………………………2 . M3方形风管部件应用程序……………………………………………3 . M3界面操作……………………………………………………………4. 方形风管布置所注意的事项…………………………………………………………5.螺旋风管路注意的事项……………………………………………………6. 风管划分原则…………………………………………………………………………7. 风管设计输出……………………………………………………………一.风管的定义:风管管路包括机械送风管与机械抽风管、空调风管，其形式为方形管及螺旋（圆形和椭圆形）管。
机械送风管与机械抽风管材料通常由钢板组成的方形风管。
螺旋风管则分为非绝热圆形螺旋风管和预绝热圆形螺旋风管。
非绝热形的材料由单层白铁皮制作而成；预绝热形则由内管（白铁皮）岩棉、外管三部分组成。
机舱空调风管材料由白铁皮制作而成的方形风管。
二.M3方形风管部件应用程序:（一）部件建模的操作顺序-风管宽风管高风管长风管进口高差圆弧半径-主管宽支管1宽支管2宽风管高圆弧半径主管主管高支管宽支管高-弯头宽弯头高圆弧半径弯头中心角3 . M3界面操作（TRIBON 系统实操）(二)部件建模规则1.branch_t1T形支管接头（支管不带圆弧，支管中心线与主管中心线相交）图形如下：输入的参数为：主管宽度： W主管高度： H支管宽度: W1支管高度: H1图中:主管长度: L=W1+2EX支管长度: L1=EXEX=30部件编码：VR-BTT主管宽x主管高x支管宽x支管高单位: 10mm2.branch_t2T形支管接头（支管带圆弧，支管中心线与主管中心线相交）图形如下：输入的参数为：主管宽度： W主管高度： H支管宽度: W1支管高度: H1支管内侧圆弧半径： R图中:主管长度: L=W1+2*R+2*EX支管长度: L1=R+EXEX=30部件编码：VR-BTR主管宽x主管高x支管宽x支管高x圆弧半径单位: 10mm3.branch_t3T形支管接头（支管带圆弧，支管与主管等高）图形如下：输入的参数为：主管宽度： W主管高度： H支管宽度: W1支管内侧圆弧半径： R图中:主管长度: L=W1+2*R+2*EX支管长度: L1=R+EXEX=30部件编码：VR-BTE主管宽x支管宽x风管高x圆弧半径单位: 10mm4.branch_rr形支管接头（支管带圆弧，支管与主管等高）图形如下：输入的参数为：主管宽度： W1风管高度： H支管1宽度: W2支管2宽度: W3支管内侧圆弧半径： R图中: EX=30部件编码：VR-BRR主管宽x支管1宽x支管2宽x风管高x圆弧半径单位: 10mm5.branch_yy形支管接头（支管带圆弧，支管与主管等高）图形如下：输入的参数为：主管宽度： W1风管高度： H支管1宽度: W2支管2宽度: W3支管内侧圆弧半径： R图中: EX=30部件编码：VR-BYY主管宽x支管1宽x支管2宽x风管高x圆弧半径单位: 10mm6.bend来回弯头（用户可以指定弯头内侧的弯曲半径）图形如下：输入的参数为：风管宽度： W风管高度： H风管长度: L风管进出口的高差: H0风管内侧圆弧半径： R部件编码：VR-BDD风管宽x风管高x风管长x风管进出口高差x圆弧半径单位: 10mm7. Ventduct2等径弯头（用户可以指定弯头内侧的弯曲半径）图形如下：输入的参数为：风管宽度： W风管高度： H弯头中心角: ANG风管内侧圆弧半径： R中心角单位为: 度部件编码：VR-BDC弯头宽x弯头高x圆弧半径x弯头中心角单位: 10mm8. Ventduct3异径弯头图形如下：输入的参数为：风管进口宽度： W1风管出口宽度： W2风管高度: H弯头中心角: ANG风管内侧圆弧半径： R中心角单位为: 度部件编码：VR-BDE弯头进口宽x弯头出口宽x弯头高x圆弧半径x弯头中心角单位: 10mm9. Ventduct4同心异径接头图形如下：输入的参数为：异径接头进口宽度： W1异径接头出口宽度： W2异径接头进口宽度 H1异径接头出口宽度 H2异径接头总长度: L部件编码：VR-JEE异径接头进口宽x异径接头进口高度x异径接头出口宽度x异径接头出口高度单位: 10mm10. Ventduct5偏心异径接头图形如下：输入的参数为：异径接头进口宽度： W1异径接头出口宽度： W2异径接头进口宽度 H1异径接头出口宽度 H2异径接头总长度: L异径接头进出口偏心尺寸; ES部件编码：VR-JED异径接头进口宽x异径接头进口高度x异径接头出口宽度x异径接头出口高度x偏心尺寸单位: 10mm11. Ventduct6变形接头（方圆接头）图形如下：输入的参数为：方形风管宽度： W方形风管高度： H圆形风管直径： D方圆接头总长度： L部件编码：VR-RCC方形风管宽度x方形风管高度x圆形风管直径x总长度单位: 10mm四.方形风管注意事项：——构思时应落实电缆布置的走向及解决船体结构对风管布置存在的影响；——烟囱围井到主甲板的风管是风机送风的主风道，尺寸较大，应与船体协商做成结构风管；——设计需要时，结构风管的截面长和截面宽也可以进行调整，但要确保风量，而且调整的方案要提供给相关的专业课确认；——结构风管要开工作人孔,以方便风机及风管的维修保养；——结构风管最底部在封板前及开支管时均需要加导流板，使风流顺畅，以免造成过大的紊流和压力降，以及引起噪音（见图1）；——与结构风管相接的风管开孔最好为现场开孔，而且要有一段较短的补装管（见图1）；图 1——机修间通常设有独立的抽风机，抽风口的集气罩应在布置电焊机、砂轮机的上方，但要比送风口低，而且与送风口应形成一定的角度，让送进来的清新空气吹到工作面再流入抽风口的集气罩，这样就可以避免工作人员吸到有毒气体，同时有利于将室内的热量和有毒气体顺利抽出；——锅炉平台、热水柜处、分油机室、发电机室等都是温度较高的场所，在风管布置时风口不要直吹热源，而是吹在人经常工作站立的位置，再流向设备；——集控室内的风管布置要考虑与天花板的高度，并与相关专业课协商好风栅口的开孔位置，其风栅口不能对着坐椅，应有所偏离；——集控室内的空调管与空调相接时要留补装管；——集控室内出风口应尽量远离送风口；——集控室内的风栅选用要满足集控室使用要求；——风管布置时，要注意核对与主机行车的行走空间是否相碰，另外要注意与吊物口之间的距离。

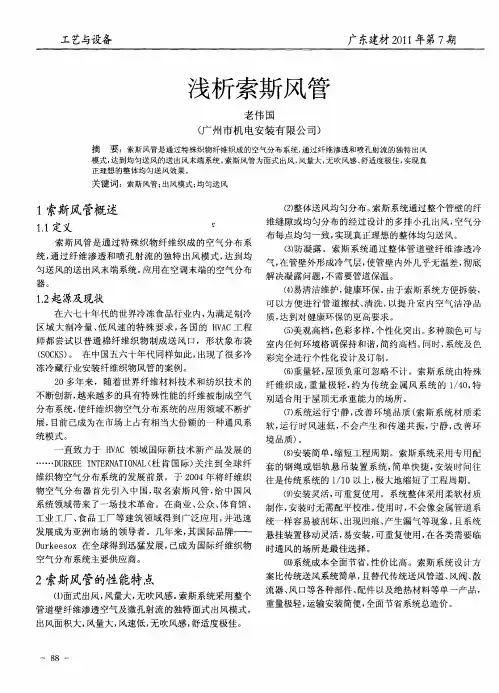

浅析索斯风管
师都尝试以普通棉纤维织物制成送风 口，形状象布袋 室 内任何 环境 格调 保持和 谐 ， 简约 高档 。 同时， 系统 及色 （Ｏ Ｋ ） 在 中 国五六十 年代 同样 如 此 ， ＳＣ Ｓ 。 出现 了很 多冷 彩完 全进 行个 性化 设计及 订 制 。 冻冷藏 行业 安装 纤维 织物 风管 的案例 。 （ 重量轻 ， ６ ） 屋顶 负重 可忽 略不 计 。索斯 系 统 由特 殊
２ Ｏ多年 来 ， 随着世 界 纤维 材 料技 术 和纺 织 技术 的 纤 维 织成 ， 量 极轻 ， 为 传统 金 属 风 系 统 的 １４ ， 重 约 ／０ 特 不断创新， 越来越多的具有特殊性能的纤维被制成空气 别适 合用 于屋 顶无承 重 能力 的场所 。 分布系 统 ， 使纤 维织物 空气 分布 系统 的应 用 领域 不 断扩 （ 系 统运 行 宁静 ， ７ ） 改善 环 境 品质 （ 索斯 系 统材 质 柔 展， 目前 已成 为在 市场 上 占有相 当大 份 额 的一种 通风 系 软 ， 运行 时风速 低 ， 不会 产 生和 传 递共 振 ， 宁静 ， 改善 环
（） 统成本 全面 节省 ， １系 ０ 性价 比高 。索斯 系统 设计 方
２索斯风管的性能特点
（面 式 出风 ， １ ） 风量大 ， 吹风感 。 斯系 统采 用整个 无 索 管道 壁纤 维渗 透 空气及 微孔射 流 的独 特 面式 出风 模式 ，
案比传统送风系统简单， 且替代传统送风管道、 阀、 风 散 流器、 口等各种部件 、 风 配件以及绝热材料等单一产品， 重量极轻， 运输安装简便， 全面节省系统总造价 。
统 模式 。
一
境 品质 ） 。
（） 装简单 ， 短工 程周 期 。索斯 系统 采用 专用 配 ８ 安 缩 Ｄ Ｒ Ｅ Ｎ Ｅ Ｎ Ｔ Ｏ Ａ （ 肯 国 际） 注 到 全 球 纤 套 的钢 绳或 铝 轨悬 吊装 置 系统 ， Ｕ Ｋ Ｅ Ｉ Ｔ Ｒ Ａ ＩＮ Ｌ 杜 关 简单 快捷 ， 装 时 间往 安 维 织物 空气分 布系 统 的发展 前 景 ，于 ２０ 将 纤维 织 往 是传 统 系统 的 １ １ ０４年 ／ ０以上 ， 极大 地缩 短 了工程 周期 。

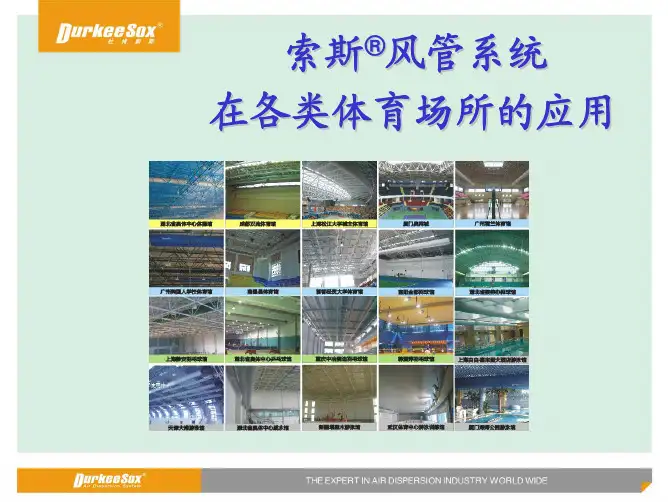

索斯风管系统在各类体育场所的应用
二、大球类馆
采用索斯®风管系统的优势：
风速低无吹风感、布置简约美观、节省造价。
英东体育馆
厦门奥网城
二、大球类馆
索斯® 风管系统在这类场所中典型的应用案例是 ——美国人学校体育馆
二、大球类馆
在美国人学校体育馆中，整个场馆空 调区域面积2400平方米，内空十几米 高，是全钢架结构，场地两侧是阶梯 看台，中间宽敞区域用做排球、篮球 等体育项目的活动场地。在原设计中 采用金属风管，穿网架，再通过70个 旋流喷口送风，费工费时，噪音大， 加上考虑到整个建筑的美观性，业主 最终放弃了使用传统铁皮风管送风方 式，改用索斯®风管系统。
不锈钢孔板送风
三、小球类馆
索斯®风管系统解决方案：
1、吊顶下沿羽毛球场地间隔空隙方向均匀布置5根直径711mm、长25.6m的索 斯风管（每根送出风量为12000m3/h）； 2、采用大渗透量的纤维织物，并沿索斯管长度方向开多排小孔，使空气分布 均匀一致，在标高8.0m处时，其末端风速已低至0.2-0.1米/秒。同时，回风 口设置在场地侧墙中段接近地面部分，回风口入口风速控制在2.5米/秒以内。
四、游泳馆
索斯® 风管系统解决方案：
1、在游泳馆上空布置 3 根索斯管，有效的防止天窗的凝露问题；
四、游泳馆
2、在游泳馆内侧弧形墙边沿墙各布置3 根总长60多米的索斯管。 设计采用多排开孔，10％的空气通过纤维渗透，90％ 则通过分布在整 个系统管道上的多排喷口，一部分送向墙面，防止墙面铝板凝露，一部 分将空气均匀地送入观众席。同时，采用渗透性纤维，从根本上解决了 索斯管凝露的问题。
二、大球类馆
索斯®风管系统应用的各类大球馆：
三、小球类馆
比较典型的有羽毛球馆和乒乓球馆，这类场所的特点： 比赛场地空间比较高，多为网架结构不能承重，对风速要求很高， 小于0.2m/s，采用传统风管，风速大，达不到要求，而采用孔板 送风，造价又难以接受。
杜肯索斯-布袋风管-安装方法指南
2MM钢绳悬挂
挂扣
限位钢卡
吊环螺栓
5mm钢绳
花篮
多排钢绳悬挂系统示意图
一、安装形式基本介绍
1.2按照钟点方向分为：12点（单排）、2点和10点、3点和9点（双排）
12点
10点 2点
9点
3点
单排悬挂12点方向
双排悬挂2、10点方向
双排悬挂3、9点方向
双排悬挂采用3、9点时，吊扣通常采用小吊钩，以利于美观性；采用2、10点 时，根据管径，大于800mm时采用承重吊钩，800mm以下采用小吊扣。 特殊情况时可以自定义悬挂钟点方向。 注：施工说明中未注明方向时的单排指12点方向，双排指2点和10点方向，其 余会注明。
® 索斯 风管系统
钢绳悬挂安装指南
安装前言
索斯风管系统安装所需的主材包括：索斯风管及其部件（直管、入口、末端、 三通、弯头、变径等）、组件（PAD型风阀、ACD型风阀、过滤器、静压箱等）和配 件（钢绳、吊环、花篮螺栓、套环、卡头、橡胶护套等）均由厂家提供（随货发出， 包含安装图纸、安装手册、安装装配图等资料），其余现场所需固定支架及固定螺 栓等安装辅材由安装方现场自行购买。
各管径钢绳间距、高度对照表
二、安装前准备与计算
3、工程方案
根据现场情况和各工种间的进度，制定出具体安装实施时间、工期， 并根据现场条件确定支架制作形式和尺寸，统计出施工所需材料数量，编 制施工计划，包含施工所需要的人员安排、材料型号规格数量、施工用机 具数量、施工工期等内容。
三、安装中过程与实施
一、安装形式基本介绍
2.4钢屋架上固定三角架
钢屋架上固定支架时根据现场情况可能有卡箍连接、螺栓连接或者焊 接等多种形式。钢屋架上安装支架时一般方向上比较长，所以建议采用槽 钢作为制作支架的材料。
索斯风管为超市等公众场所空气流通的解决方案
索斯风管为超市等公众场所空气流通的解决方案
大型超市等公众场所，人流量大，层高小，面积大，人员密度大，空间近似封闭，且地面上货架高而密集，传统的散流器送风位置固定，灵活性低，空调使用频繁，风管的污染程度高，按照国家现行的《公共场所集中空调通风系统卫生规范》，必须定时清洗风管以保持清洁，传统的铁皮风管系统的清洗维护对超市的日常经营来说是个沉重的负担，而易清洗维护的纤维织物风管更利于在超市中使用，下面我们来说说索斯风管在超市行业中有何优势和优点。
索斯风管送风风量大，送风均匀，而且末端风速较低，吹风感舒适，噪音小。
对装修结构无太大的要求，施工周期短，普通超市4000－5000m2的传统铁皮风管10人安装至少需要40－50天，而新型的纤维索斯风管从测量设计、生产到安装只需10天以内，大大的节约了时间上的浪费。
索斯风管详细介绍
1.索斯风管有渗透性，那不是漏风吗？怎么能用作风管呢？索斯风管主要用于边出风边传输的场所，也就是在大空间不吊顶出风的场合。
如果是在吊顶里只当传输不出风，就不适合使用，或者用不透气的材质，但必须是在凝露要求较低的制冷和通风场所。
2.你们的风管边送风边出风，到后面是不是没风了？索斯风管的摩擦阻力较小，一般沿程阻力不会大于静压复得，直管入口处只要静压大于80Pa，入口风速在5-9m/s以上，就不存在末端没风的现象。
3.索斯风管能起到过滤作用吗？索斯风管有渗透性具备一定过滤效果，但不能取代空调机组的过滤器，若是客户环境需要，索斯风管可以在其入口处配备专门的织物中高效过滤装置，过滤尘埃。
4.索斯风管鼓风不饱满或者抖动一般都有哪些原因？a.设备压力风量达不到设计要求会出现鼓风不饱满现象；b.材质渗透率选择过大、开孔过多过大导致系统卸压，管内风速过大而使风管出现抖动现象；5.索斯风管能穿越防火分区吗？可以，但必须安装防火阀。
防火阀两端再接索斯风管，这样索斯风管就无法形成串烧，符合防火规范要求了。
6.索斯风管最大喷射距离为多少米？在特别高特别远的情况下能否满足其送风要求？索斯风管的单孔与金属喷口喷射距离相似，在一定压力下能喷出二三十米远，但通常索斯风管开孔呈线性多孔设计制造，所以靠多孔叠加效果会喷的更远。
如果加上建筑物（阶梯）或气流组织（回风）的前提因素可以达到45-50米远。
7.索斯风管系统制冷时效果问题不大，采暖热风是否会送下不来？索斯风管系统出风原理是采用诱导式层流送风，气流从出风口出来时在高空与周围热交换较少，相比普通空调系统更不易发散，直到使用区域才逐步扩散，因而冷暖送风因温度影响差别较小，在实际使用过程中，空调器若配合使用冷暖分档送风，则效果会更好。
8.索斯风管相比传统风管系统是否节能？首先在一般使用空间，索斯风管比传统风管系统更易形成极佳的气流组织和温度分层，如在超市场所，通常达到使环境温度降0.5度，空调系统节能10-15%；其次是在大空间，由于索斯风管喷速快，比散流器出风快，冷量在下面形成层流送风更节能。
索斯风管系统介绍
中国地质大学报告大厅
杭州汽车北站 21
四、索斯®风管系统的设计应用
2 在会展、交通枢纽、办公接待等公众场所
办公室及接待中心；
一般空间比较低矮，且面积较小。建议沿墙、沿梁、沿柱布置，尽量节省空间提高美观度，有 吊顶的办公场所可以采用半圆的形式贴顶布置在中间（均匀布置），或采用1/4圆形式沿墙角 贴顶贴墙布置在四周（或单侧）。
索斯风管
传统风管
索斯 风管 CFD 模拟图
15
三、索斯®风管系统的应用优势
2、索斯风管低碳环保
索斯风管的整个材料体积和重量是传统风管的1％，占用自然资源很少。 生产传统风管如钢铁、酚醛等，占用大量自然资源。
如一个1万平方米的商业场所，索斯风管只使用几个纸箱的纤维布。经初步估计， 碳排放只相当于传统风管的1％。
在餐厅；
光谷电影院
由于产热高，要求风速高且均匀舒适，在装饰上
索斯风管的布置与前面一致
叠水湾生态休闲餐厅
26
四、索斯®风管系统的设计应用
3 在各类商业中心
在体育健身场所；
小球类体育设施，如羽毛球、乒乓球等； 采用大渗透率纤维织物，沿索斯管长度方向开 多排小孔，送风均匀舒适，球场上空风速低至 0.2-0.1m/s
索斯®风管系统介绍
1
一、索斯®风管系统是什么?
● 是一种由特殊纤维织成的柔性空气分布系统（Air Dispersion），是替代风管、风阀、散流器、
绝热材料等的一种送出风末端系统。
● 主要靠纤维渗透和喷孔射流的独特出风模式去均匀送风。
索斯风管系统图 2
二、索斯®风管系统主要用在哪里?
1 应用于各类体育场所
三、索斯®风管系统的应用优势
3 索斯风管 安装快捷方便
布袋风管技术性能篇
布袋风管技术性能篇1.布风管有渗透性，那不是漏风吗？怎么能用作风管呢？纤维布风管索斯系统主要用于边出风边传输的场所，也就是在大空间不吊顶出风的场合。
如果是在吊顶里只当传输不出风，就不适合使用，或者用不透气的材质，但必须是在凝露要求较低的制冷和通风场所。
2.布风管边送风边出风，到后面是不是没风了？纤维布风管索斯系统的摩擦阻力较小，一般沿程阻力不会大于静压复得，直管入口处只要静压大于80Pa，入口风速在5-9m/s以上，就不存在末端没风的现象。
3.布风管能起到过滤作用吗？纤维布风管索斯风管有渗透性具备一定过滤效果，但不能取代空调机组的过滤器，若是客户环境需要，索斯风管可以在其入口处配备专门的织物中高效过滤装置，过滤尘埃。
4.鼓风不饱满或者抖动一般都有哪些原因？a.设备压力风量达不到设计要求会出现鼓风不饱满现象；b.材质渗透率选择过大、开孔过多过大导致系统卸压，管内风速过大而使风管出现抖动现象；5.风管能穿越防火分区吗？可以，但必须安装防火阀。
防火阀两端再接索斯风管，这样索斯风管就无法形成串烧，符合防火规范要求了。
6.最大喷射距离为多少米？在特别高特别远的情况下能否满足其送风要求？索斯风管的单孔与金属喷口喷射距离相似，在一定压力下能喷出二三十米远，但通常索斯风管开孔呈线性多孔设计制造，所以靠多孔叠加效果会喷的更远。
如果加上建筑物（阶梯）或气流组织（回风）的前提因素可以达到45-50米远。
7.纤维布风管索斯系统制冷时效果问题不大，采暖热风是否会送下不来？索斯风管系统出风原理是采用诱导式层流送风，气流从出风口出来时在高空与周围热交换较少，相比普通空调系统更不易发散，直到使用区域才逐步扩散，因而冷暖送风因温度影响差别较小，在实际使用过程中，空调器若配合使用冷暖分档送风，则效果会更好。
8.相比传统风管系统是否节能？首先在一般使用空间，索斯风管比传统风管系统更易形成极佳的气流组织和温度分层，如在超市场所，通常达到使环境温度降0.5度，空调系统节能10-15%；其次是在大空间，由于索斯风管喷速快，比散流器出风快，冷量在下面形成层流送风更节能。
布风管索斯系统的详细介绍
1.什么是布风管索斯系统？是一种由特殊纤维织成的, 替代传统风管、风阀、散流器、绝热材料等的一种送出风末端系统。
主要靠纤维渗透和喷孔射流的独特出风模式去均匀送风。
它是通过计算纤维材料的渗透率并精确设计开孔来跟空调系统相配套地进行出风的系统产品。
2.这种风管产品为什么叫索斯风管？五六十年代的世界及中国的冷冻食品行业，为满足低风速的特殊要求，就出现用普通棉纤维织物制成送风口，形状象布袋（SOCKS），又叫布袋风管。
由于不讲求纤维渗透性，没法达到与风机的匹配，所以送风效果不好，出现憋风及纤维寿命等问题，导致布袋风管逐渐消失。
随着世界纤维材料织造技术的不断创新发展，能够织出所要求的准确地渗透性及其它防火等材质性能，改进的SOCKS风管（Fabric air duct）到八九十年代在欧美发达国家风起云涌地迅速在各行各业发展起来。
这种纤维织物风管不再是简单送风的布袋风管，而是通过计算纤维材料的渗透率并精确设计开孔来跟空调系统相配套地进行出风的系统产品。
纤维织物风管的发展前景也被同属HVAC 领域的 DURKEE INTERNATIONAL（杜肯国际）关注，并在美国投资建立杜肯索斯风系统事业部，2004年底成功将纤维织物风管引入中国，并正式命名为“索斯风管”。
3.布风管索斯系统是谁发明创造的？索斯风管是由杜肯索斯发明的。
由于纤维织物风管形状像SOCKS，杜肯索斯在2004年引入中国时根据英文发音命名中文产品名称为“索斯风管”。
经过近十年的稳定发展和市场推广，独立培育出中国各行业各区域市场。
“索斯风管”已成为中国纤维织物空气分布系统的代名词。
4.这个产品看起来很好，我在这个行业很久，为什么就没看到或听说过这个产品？这是个新产品，有它最适合的使用范围。
一般暖通行业的主流产品是用在宾馆、饭店、写字楼等通用场所，而索斯风管应用场所不是通用的场所，多用在大空间场所的各类工厂、超市等，一般不是太多人能容易注意到的，所以你可能以前没看到或没听说过，以后随着越来越多应用，就会有越多人知道。
杜肯索斯-索斯风管应用领域-工程实例
二、广泛应用于会展、交通中心、会议中心、办公接待等公众场所
4 会展中心
这类场所的特点： 这类场所的特点： 临时建筑多空间不高，送风量很大。有一定的美观度要求。 对环境品质要求较高。 临时建筑多空间不高，送风量很大。有一定的美观度要求。 对环境品质要求较高。 采用索斯风管系统的优势： 采用索斯风管系统的优势： 安全环保，均匀舒适，美观大方与周围环境协调，噪音低。 安全环保，均匀舒适，美观大方与周围环境协调，噪音低。
一、广泛应用于各类体育场所
2 大球类
这类场所的特点： 这类场所的特点： 比赛场地空间比较高，对风速要求不高，机组噪音大。 比赛场地空间比较高，对风速要求不高，机组噪音大。 采用索斯系统的优势： 采用索斯系统的优势： 风速低无吹风感、布置简约美观、节省造价。 风速低无吹风感、布置简约美观、节省造价。
一、广泛应用于各类体育场所
广州美国人学校体育馆
布置在网架里，采用多排开孔， 布置在网架里，采用多排开孔，使得送 风覆盖面积大，送风速度低，无噪音， 风覆盖面积大，送风速度低，无噪音， 气流均匀舒适，场地上采用8 气流均匀舒适，场地上采用8 根索斯管 对称平行分布，充分体现了简约风格。 对称平行分布，充分体现了简约风格。 同时，系统重量极轻安装便捷， 同时，系统重量极轻安装便捷，这些都 直接地降低了整个系统的造价。 直接地降低了整个系统的造价。
二、广泛应用于会展、交通中心、会议中心、办公接待等公众场所
1 会议中心
这类场所的特点： 这类场所的特点： 空间较高，空调面积大，装修豪华，对环境品质要求高。 空间较高，空调面积大，装修豪华，对环境品质要求高。 采用索斯系统的优势： 采用索斯系统的优势： 送风均匀舒适无吹风感，美观高档，防凝露效果好还可以兼顾建筑防凝露。 送风均匀舒适无吹风感，美观高档，防凝露效果好还可以兼顾建筑防凝露。
完整版)风管安装技术交底
完整版)风管安装技术交底本次施工采用的是法兰连接的排风系统，因此需要在风管上设置吊点。
吊点的设置要根据设计图纸要求进行，吊点的数量和位置要保证风管的平稳悬挂和承重能力。
吊点的固定要采用膨胀螺栓或者焊接的方式，保证牢固可靠。
3.2.4安装吊架按照设计图纸要求，在风管上设置好吊点之后，需要安装吊架。
吊架的安装要保证水平、垂直和平面度，同时要根据实际情况进行调整。
吊架的安装要采用膨胀螺栓或者焊接的方式，保证牢固可靠。
3.2.5风管制作风管的制作要满足设计要求和相关的质量验收标准。
风管的制作要注意材料的选择、尺寸的准确性和加工工艺的合理性。
风管的制作要采用机械加工和手工加工相结合的方式，保证风管的质量和精度。
3.2.6风管排列风管的排列要根据设计要求进行，保证风管的通风效果和空间利用率。
风管的排列要注意与其他管道和设备的协调，避免互相干扰和影响。
风管的排列要保证平稳、牢固和美观。
3.2.7风管连接风管的连接要采用法兰连接，保证连接的牢固可靠和密封性能。
连接时要注意法兰的对齐和螺栓的紧固力度，避免漏风和松动。
连接时要使用密封胶条和垫片，保证连接的密封性能。
3.2.8安装就位风管的安装就位要保证位置的准确性和水平度。
安装就位后要进行找正找平和检验，保证风管的平稳悬挂和通风效果。
4.安全注意事项施工过程中要注意安全，遵守相关的安全规定和操作规程。
要正确使用工具和设备，保证施工人员的人身安全和设备的完好性。
要做好现场的安全防护工作，保证施工人员和周围环境的安全。
同时要进行技术、质量、安全交底，保证施工质量和安全。
根据工程要求，采用膨胀螺栓法来安装吊点。
吊点的位置应该根据风管中心线对称设置，水平风管的间距不大于3m，最少吊架数为2个。
安装膨胀螺栓时，必须注意钻孔直径和深度要合适，安装要十分牢靠。
在设置吊点时，要注意不要在预应力楼板的钢筋周围400㎜内施钻，以免打伤预应力钢筋。
安装吊架时，首先要将吊杆安装在所涉吊点上，同时将膨胀螺栓拧紧。
风管简介——精选推荐
风管简介风管就是用于空气输送和分布的管道系统。
风管可按截面形状和材质分类。
按截面形状，风管可分为圆形风管，矩形风管，扁圆风管等多种，其中圆形风管阻力最小的高度尺寸最大，制作复杂。
所以应用以矩形风管为主。
按材质，风管可分为金属风管，复合风管，索斯风管等。
一其中金属风管就是用各种金属材料制作的风管，常用的包括镀锌铁皮和不锈钢等。
复合风管由各种无机材料复合而成，按组成不同分为多种，但多为轻质，多孔，热阻大的材料。
二1、名称归类：螺旋风管因最先应用于通风送冷，故归入风管类。
这是按其用途定下的名称，但它又可用于其它地方，甚至用来排水，排液体或作容器，这就不能叫它风管。
按构造来命名，应管它叫螺旋咬缝薄壁管，由于主要用金属做的又管它叫螺旋咬缝金属管。
如果按材料归类命名，大概可有这几个名：镀锌（铁）螺旋管、不锈钢螺旋管、铝螺旋管，或为了区别于现有不锈钢管，可管它叫超薄不锈钢管，因它可用0.3毫米甚至更薄的不锈钢带卷制而成。
2、用途：螺旋风管是用金属带料卷制成螺旋形咬缝的薄壁管，圆形，无焊接，不漏气，不漏水，多用于送风和散装物料输送，代替传统的白铁管（即手工咬缝铁管）。
是风管的一种，全机制，直管无需手工敲打。
其主要用途如下：(1) 送风，包括通气，如送鲜风和排气，这个范围很广，如工厂车间，生产场地空气，由于有害气体产生需要排出室外，又需要把室外空气输送至室内。
这时就要使用流量大而压力小的空气输送管道，螺旋风管就最适用，一般情况下使用镀锌铁管，有腐蚀性及特别潮湿场所使用不锈钢管。
(2) 送冷风。
最常见的是中央空调的管道，这种管道需要加保温材料。
螺旋风管可内贴保温材料，外表看来美观。
(3) 排油烟。
饭店、酒楼、宾馆的厨房均有大量油烟产生，需要排出，使用圆形的风管就是油烟囱。
在这里，螺旋风管该叫做油烟管。
(4) 除尘。
有些工厂生产车间很多尘埃，需要专门的除尘装置，其中风流量较大的管道，可使用螺旋风管。
(5) 散装物料输送。
布风管索斯系统的详细介绍
1.什么是布风管索斯系统？是一种由特殊纤维织成的, 替代传统风管、风阀、散流器、绝热材料等的一种送出风末端系统。
主要靠纤维渗透和喷孔射流的独特出风模式去均匀送风。
它是通过计算纤维材料的渗透率并精确设计开孔来跟空调系统相配套地进行出风的系统产品。
2.这种风管产品为什么叫索斯风管？五六十年代的世界及中国的冷冻食品行业，为满足低风速的特殊要求，就出现用普通棉纤维织物制成送风口，形状象布袋（SOCKS），又叫布袋风管。
由于不讲求纤维渗透性，没法达到与风机的匹配，所以送风效果不好，出现憋风及纤维寿命等问题，导致布袋风管逐渐消失。
随着世界纤维材料织造技术的不断创新发展，能够织出所要求的准确地渗透性及其它防火等材质性能，改进的SOCKS风管（Fabric air duct）到八九十年代在欧美发达国家风起云涌地迅速在各行各业发展起来。
这种纤维织物风管不再是简单送风的布袋风管，而是通过计算纤维材料的渗透率并精确设计开孔来跟空调系统相配套地进行出风的系统产品。
纤维织物风管的发展前景也被同属HVAC 领域的 DURKEE INTERNATIONAL（杜肯国际）关注，并在美国投资建立杜肯索斯风系统事业部，2004年底成功将纤维织物风管引入中国，并正式命名为“索斯风管”。
3.布风管索斯系统是谁发明创造的？索斯风管是由杜肯索斯发明的。
由于纤维织物风管形状像SOCKS，杜肯索斯在2004年引入中国时根据英文发音命名中文产品名称为“索斯风管”。
经过近十年的稳定发展和市场推广，独立培育出中国各行业各区域市场。
“索斯风管”已成为中国纤维织物空气分布系统的代名词。
4.这个产品看起来很好，我在这个行业很久，为什么就没看到或听说过这个产品？这是个新产品，有它最适合的使用范围。
一般暖通行业的主流产品是用在宾馆、饭店、写字楼等通用场所，而索斯风管应用场所不是通用的场所，多用在大空间场所的各类工厂、超市等，一般不是太多人能容易注意到的，所以你可能以前没看到或没听说过，以后随着越来越多应用，就会有越多人知道。
索斯风管：什么是索斯风管？有哪些特征？
索斯风管：什么是索斯风管？有哪些特征？索斯风管的定义索斯风管（Sousaphone）是一种大型的铜管乐器，属于低音管乐器家族。
该乐器常用于军事乐队、交响乐团、爵士乐队等场合，可以发出浑厚的低音声。
索斯风管的名字来自于它的发明者John Philip Sousa（约翰·菲利普·索斯），因此也被称为“John Philip Sousa低音号”。
19世纪末，约翰·菲利普·索斯发明了这个乐器，并在他的乐队中使用。
索斯风管采用旋转设计，使得它的音管可以向上伸展，并把整个乐器摆在演奏者的身体前面，方便演奏。
索斯风管的特征索斯风管与其它乐器家族的产品相比有以下的独特性：1. 显著的低音声泛音定位低于Eflat大调中音，通常为BBflat大调，这使得它成为各个音调的低音支撑。
2. 大牵引索斯风管包括一个向上弯曲的大管子。
这种构造让演奏者可以根据自己的身体高度来调整悬挂的位置。
这种设计还允许演奏者在行进时自如地控制乐器，而不用担心乐器会因为行进速度的提高而不稳定。
3. 显着的大小索斯风管算是铜管乐器中的“巨无霸”，它的长度在4-5英尺（即1.2-1.5米），重量也在25磅（即11公斤）以上。
索斯风管的规模，既是大号声音的体现，也是给演奏者增加重量负担的体现。
4. 适用于游行和行军由于它的形状特征，索斯风管在游行和行军的场合中非常实用，因为演奏者可以吹奏乐曲，同时还能行走。
5. 造型可爱索斯风管的造型可爱，通常有向上弯曲的大管子，并有各种有趣的造型和颜色。
一些音乐家甚至在演出时，会把乐器改装成各种形状，如鲸鱼、恐龙等。
总结索斯风管在乐器家族中是一个非常有特质的乐器，音色低域饱满、厚重。
它因为体形较大，在游行和行军场合中更为实用。
同时，它的特别的造型也让它成为乐队和观众们喜闻乐见的一员。
现代超市风管应用的潮流-索斯风管
摘要：现代超市风管应用的潮流，布袋风管，索斯风管系统据市场调查表明，近三年来许多国际国内著名大型超市连锁企业以及国内知名区域连锁超市，如麦德龙、家乐福、易初莲花、世纪联华、大润发、乐购TESCO、华润万家、中百仓储、武商量贩等，在其投建的新店风系统中纷纷选用布袋风管——索斯风管系统。
据不完全统计家乐福在中国各地已有12家新店选用了索斯风管系统、同时家乐福在亚洲区马来西亚、泰国、印度尼西亚、台湾等国、地区还有15家新店选用，乐购、华润、麦德龙、中百仓储08年新开店也有采用，共计全亚洲有40家应用。
布袋风管，即索斯风管系统，是一种由特殊纤维织成的柔性空气分布系统（Air Dispersion），是替代风管、风阀、散流器、绝热材料等的一种送出风末端系统。
主要靠纤维渗透和喷孔射流的独特出风模式去均匀送风。
索斯风管系统在超市应用中的优势：一、美观高档、色彩多样，个性化突出二、空气整体分布均匀，送风覆盖面大传统1个散流器一个走道，人在岗位底下难受，转弯处也送不到风，高货架阻挡加重不均匀。
索斯风管垂直与货架，索斯风管扇型送风，覆盖面积大，是传统3-5倍所辖区域三、安装快捷，质量可靠1、安装如果是一万平方米，传统15人20天，索斯风管5人5天，安装时间是传统系统的1/10。
2、质量传统风管可能会漏风，破损，索斯风管外资公司，工厂制作，质量保障四、易清洁维护2003年9月19日卫生部颁布并实施了《公共场所集中空调通风系统卫生规范》，2007年，北京出台首部《公共场所集中空调通风系统卫生管理规范》，对公共场所空调通风系统每年进行强制清洗维护，索斯使用一般的洗衣机就可以完全清洗干净，大大减少清洗维护费用，清洗完后将索斯管像挂窗帘一样挂在钢绳上即可。
如果是一万平方米，传统风管一年6-8万，索斯风管4千，是传统1/15。
五、节能环保建设部下达关于落实《国务院关于印发节能减排综合性工作方案的通知》明确了节能减排的工作目标和任务，对超市强制实行。
织品风管
索斯风管的核心指标：渗透性索斯风管又被称作布袋风管、布风管、纤维织物风管、纤维织物空气分布器，是一种由特殊纤维织成的柔性空气分布系统（Air Dispersion），是替代传统送风管、风阀、散流器、绝热材料等的一种送出风末端系统。
索斯风管具有面式出风，风量大；整体送风均匀；防凝露；易清洁维护，健康环保；重量轻；安装简单，工程周期短；安装灵活；性价比高等诸多特点。
索斯系统亮点很多，但众多青睐索斯风管的用户关注点各有不同，他们大都关注送风效果、美观性、防凝露效果，其实这些关注点都受制于索斯系统的核心指标——渗透率。
渗透率相当于普通纺织物的透气量，是指单位面积上在固定压差下单位时间的透气量。
对于一般用途的纺织物来说，控制渗透率的要求很低，而通过渗透率控制出风量和系统压力的索斯系统则必须精确控制渗透率这个指标。
索斯系统渗透率主要通过纱织密度和表面处理来控制的，工艺相对较复杂。
用于索斯风管制造的纤维材料大都是具有一定渗透率的，只有具有一定渗透率的风管才能使得风管内外表面温度一致，从而防止凝露。
风管渗透率必须精确设计，渗透率过小会使风管内外表面温差加大，加大凝露风险；渗透率过大，会增加风管表面渗透风量，使送风气流大量浪费在风管安装的高空，送不到工作区域，同时非设计性渗透率偏大会引起系统泻压，孔口出风量减少，送风射程达不到，严重时会发生系统设计失效，风管抖动。
渗透率指标直接影响着索斯送风系统的设计效果、美观性，所以它必然就成为了系统设计的核心指标。
索斯风管是一种纺织物制作的风管，和传统铁皮风管不同，他不需要使用送风口，延风管径向分布有小孔，径小孔进行径向送风，延轴向风速分布均匀，具有送风均匀，那装简便等诸多特点。
因为布袋送风不只只是传递气流，同时在进行径向送风，所以管道内风速是不断减少的，管道平均风速比传统风管小的多，铁皮风管有个经验数据1pa/m，布袋风管由于管径的不同阻力变化较大，但一般可以近似的认为0.3-0.5pa/m透风率织品厚度防火等级介质参数出风方式疏水性风管主要指中央空调系统的通风管道，它常常被忽视，但却是空调系统的重要组成部分，目前常见的风管主要有4种1）镀锌薄钢板风管；2) 无机玻璃钢风管；3) 复合玻纤板风管；4) 纤维织物风管镀锌薄钢板风管：最早使用的风管之一，采用镀锌薄钢板制作，适合含湿量小的一般性气体的输送，有易生锈，无保温和消声功能，制作安装周期长的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.什么是索斯风管？
是一种由特殊纤维织成的, 替代传统风管、风阀、散流器、绝热材料等的一种送出风末端系统。
主要靠纤维渗透和喷孔射流的独特出风模式去均匀送风。
它是通过计算纤维材料的渗透率并精确设计开孔来跟空调系统相配套地进行出风的系统产品。
2.这种风管产品为什么叫索斯风管？
五六十年代的世界及中国的冷冻食品行业，为满足低风速的特殊要求，就出现用普通棉纤维织物制成送风口，形状象布袋（SOCKS），又叫布袋风管。
由于不讲求纤维渗透性，没法达到与风机的匹配，所以送风效果不好，出现憋风及纤维寿命等问题，导致布袋风管逐渐消失。
随着世界纤维材料织造技术的不断创新发展，能够织出所要求的准确地渗透性及其它防火等材质性能，改进的SOCKS风管（Fabric air duct）到八九十年代在欧美发达国家风起云涌地迅速在各行各业发展起来。
这种纤维织物风管不再是简单送风的布袋风管，而是通过计算纤维材料的渗透率并精确设计开孔来跟空调系统相配套地进行出风的系统产品。
纤维织物风管的发展前景也被同属HVAC 领域的 DURKEE INTERNATIONAL（杜肯国际）关注，并在美国投资建立杜肯索斯风系统事业部，2004年底成功将纤维织物风管引入中国，并正式命名为“索斯风管”。
3.索斯风管是谁发明创造的？
索斯风管是由杜肯索斯发明的。
由于纤维织物风管形状像SOCKS，杜肯索斯在2004年引入中国时根据英文发音命名中文产品名称为“索斯风管”。
经过近十年的稳定发展和市场推广，独立培育出中国各行业各区域市场。
“索斯风管”已成为中国纤维织物空气分布系统的代名词。
4.这个产品看起来很好，我在这个行业很久，为什么就没看到或听说过这个产品？
这是个新产品，有它最适合的使用范围。
一般暖通行业的主流产品是用在宾馆、饭店、写字楼等通用场所，而索斯风管应用场所不是通用的场所，多用在大空间场所的各类工厂、超市等，一般不是太多人能容易注意到的，所以你可能以前没看到或没听说过，以后随着越来越多应用，就会有越多人知道。
5.索斯风管看起来有很多特点，是不是所有领域都有非常强的优势呢？
不是的。
索斯风管在它特定的适用领域有很突出的优势，在不同的场所、不同的使用情况有不同的优势，并且索斯风管只在它特别适合的领域如在大型高大空间特别有优势，具体在不同的行业也有不同行业的优势，如汽车工厂的低工位线送风优势；食品工厂清洗方便的优势；公众场合美观性的优势；临时会展可拆卸、灵活搬动的优势等。
而有一些通用领域，如有吊顶的场所，优势就不是特别明显。
6.用布做的索斯风管质量行吗？能满足工程长期使用的需求吗？会不会像通常衣服一样几年就要更
换？
索斯风管不是用普通布做的，其材质是采用纳米技术织造的织物，具备如耐压、耐拉伸、稳定的渗透性、防火、抗菌、抗静电等纤维织物各项较高的物理性能指标，完全能满足工程长期使用的需求。
7.索斯风管有那么多优点，那么缺点是什么？
索斯风管主要的缺点是不适合用在一些低矮有吊顶的小房间里，类似宾馆、酒店、写字楼场所。
另
外，由于是柔性风管，普通索斯风管只能在正压下工作，不适合用于回风、排风管，这时可以选带内支撑环的索斯风管系统，只是优势没那么明显了。
8.索斯风管使用寿命是多长？
索斯®风管系统实际使用寿命跟使用场所环境、空调设备等条件有很大关系。
一般在正常环境条件下，Nanosox® -N纤维材质系列的使用寿命会超过25年以上，Nanosox®-L系列20年，Fiersox TM 系列为15年。
我们公司的产品质保期：Nanosox®-N系列15年、Nanosox®-L系列10年，
Fiersox TM系列8年。
9.索斯风管的防火性能怎么样？是否符合各种工程的消防要求？
索斯风管系统是一个末端送风系统，在一个防火分区内使用，穿越防火分区时两头连接防火阀穿墙。
在中国，Nanosox®纤维材质的风管系统在防火性能上符合国家标准 8624-2012－B-s1,d0,t0级的要求，符合建规2006的大空间使用要求及公共场所阻燃制品要求。
同时，Fibersox TM纤维材质的风管能使用在消防要求更苛刻的A级不燃场所。
10.索斯风管外观在鼓风时好看，不鼓风时会不会不好看？
索斯风管系统是柔性材质，不送风时会瘪下来，但不会折皱。
为了在不送风时获得较好的视觉效果，您可以选择双排悬挂方式来安装系统，它会在不送风时，从下侧看外观上与鼓风时接近，呈椭圆形。
您也可以选择另一款IRR支撑系统索斯风管，不通风时也能像通风时保持圆形。
