天津高考电磁感应计算题汇总

合集下载

高考电磁感应经典题型汇总

高考电磁感应经典题型汇总

1.(单选)如图甲所示,长直导线与闭合金属线框位于同一平面内,长直导线中的电流i 随时间t 的变化关系如图乙所示.在0﹣2T 时间内,直导线中电流向上,则在2T﹣T 时间内,线框中感应电流的方向与所受安培力情况是( )A .感应电流方向为顺时针,线框受安培力的合力方向向左B .感应电流方向为逆时针,线框受安培力的合力方向向右C .感应电流方向为顺时针,线框受安培力的合力方向向右D .感应电流方向为逆时针,线框受安培力的合力方向向左答案及解析:.C 解:在﹣T 时间内,直线电流方向向下,根据安培定则,知导线右侧磁场的方向垂直纸面向外,电流逐渐增大,则磁场逐渐增强,根据楞次定律,金属线框中产生顺时针方向的感应电流.根据左手定则,知金属框左边受到的安培力方向水平向右,右边受到的安培力水平向左,离导线越近,磁场越强,则左边受到的安培力大于右边受到的安培力,所以金属框所受安培力的合力水平向右.故C 正确,A 、B 、D 错误.故选:C .2.(单选)如图所示,a 、b 、c 三个线圈是同心圆,b 线圈上连接有直流电源E 和电键K ,则下列说法正确的是( )A .在K 闭合的一瞬间,线圈a 中有逆时针方向的瞬时电流,有收缩趋势B .在K 闭合的一瞬间,线圈c 中有顺时针方向的瞬时电流,有收缩趋势C .在K 闭合电路稳定后,再断开K 的一瞬间,线圈c 中有感应电流,线圈a 中没有感应电流D .在K 闭合的一瞬间,线圈b 中有感应电动势;在K 闭合电路稳定后,再断开K 的一瞬间,线圈b 中仍然有感应电动势答案及解析:.D 解:A 、K 闭合时线圈b 中顺时针的电流,根据右手定则可知内部有向里增大的磁场,则a 线圈产生阻碍原磁通量变化的电流;根据楞次定律可知,电流方向为逆时针,线圈受到向外的安培力,故有扩张的趋势;故A 错误;B 、根据楞次定律可知,c 中感应电流为逆时针且有收缩的趋势;故B 错误;C 、在K 闭合电路稳定后,再断开K 的一瞬间,两线圈中均有磁通量的变化,故线圈中均有感应电流;故C 错误D 、在K 闭合的一瞬间,线圈b 中有感应电动势;在K 闭合电路稳定后,再断开K 的一瞬间,线圈b 中仍然有感应电动势;故D 正确;故选:D .3.(多选)如图所示,一电子以初速度v 沿与金属板平行方向飞入MN 极板间,突然发现电子向M 板偏转,若不考虑磁场对电子运动方向的影响,则产生这一现象的原因可能是( )A .开关S 闭合瞬间B .开关S 由闭合后断开瞬间C .开关S 是闭合的,变阻器滑片P 向右迅速滑动D .开关S 是闭合的,变阻器滑片P 向左迅速滑动答案及解析:AD 解:电子向M 板偏转,说明电子受到向左的电场力,两金属板间的电场由M 指向N ,M 板电势高,N 板电势低,这说明:与两金属板相连的线圈产生的感应电动势:左端电势高,与N 板相连的右端电势低;A 、开关S 闭合瞬间,由安培定则可知,穿过线圈的磁通量向右增加,由楞次定律知在右侧线圈中感应电流的磁场方向向左,产生左正右负的电动势,电子向M板偏振,A正确;B、开关S由闭合后断开瞬瞬间,穿过线圈的磁通量减少,由楞次定律知在右侧线圈中产生左负右正的电动势,电子向N板偏振,B错误;C、开关S是闭合的,变阻器滑片P向右迅速滑动,变阻器接入电路的电阻增大,电流减小,穿过线圈的磁通量减小,由楞次定律知在上线圈中产生左负右正的电动势,电子向N偏振,C错误;D、开关S是闭合的,变阻器滑片P向左迅速滑动,滑动变阻器接入电路的阻值减小,电流增大,穿过线圈的磁通量增大,由楞次定律知在上线圈中感应出左正右负的电动势,电子向M偏振,D 正确.故选:AD.4.(单选)如图所示,在磁感应强度大小为B、方向竖直向上的匀强磁场中,有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点,并可绕O点摆动.金属线框从右侧某一位置静止开始释放,在摆动到左侧最高点的过程中,细杆和金属线框平面始终处于同一平面,且垂直纸面.则线框中感应电流的方向是()A.a→b→c→d→aB.d→c→b→a→dC.先是d→c→b→a→d,后是a→b→c→d→aD.先是a→b→c→d→a,后是d→c→b→a→d答案及解析:B解:由静止释放到最低点过程中,磁通量减小,且磁场方向向上,由楞次定律,感应电流产生磁场也向上,再由右手螺旋定则可知,感应电流的方向:d→c→b→a→d;同理,当继续向右摆动过程中,向上的磁通量增大,根据楞次定律可知,电流方向是d→c→b→a→d;故选:B.5.(单选)如图甲所示,电路的左侧是一个电容为C的电容器,电路的右侧是一个环形导体,环形导体所围的面积为S.在环形导体中有一垂直纸面向里的匀强磁场,磁感应强度的大小随时间变化的规律如图乙所示.则在0~t0时间内电容器()A.上极板带正电,所带电荷量为012)( t BB CS-B.上极板带正电,所带电荷量为012)(t BBC-C.上极板带负电,所带电荷量为012)( t BB CS-D.上极板带负电,所带电荷量为012)(t BBC-答案及解析:.A解:根据法拉第电磁感应定律,电动势E=,电容器两端的电压等于电源的电动势,所以电容器所带的带电量.根据楞次定律,在环形导体中产生的感应电动势的方向为逆时针方向,所以电容器的上极板带正电.故A正确,B、C、D错误.故选A.6.(单选)如图,直角三角形金属框abc 放置在匀强磁场中,磁感应强度大小为B ,方向平行于ab 边向上.当金属框绕ab 边以角速度ω逆时针转动时,a 、b 、c 三点的电势分别为U a 、U b 、U c .已知bc 边的长度为l .下列判断正确的是( )A .U a >U c ,金属框中无电流B .U b >U c ,金属框中电流方向沿a ﹣b ﹣c ﹣aC .U bc =﹣21Bl 2ω,金属框中无电流D .U bc =21Bl 2ω,金属框中电流方向沿a ﹣c ﹣b ﹣a 答案及解析:.C 解:AB 、导体棒bc 、ac 做切割磁感线运动,产生感应电动势,根据右手定则,感应电动势的方向从b 到c ,或者说是从a 到c ,故U a =U b <U c ,磁通量一直为零,不变,故金属框中无电流,故A 错误,B 错误; CD 、感应电动势大小=Bl ()=Bl 2ω,由于U b <U c ,所以U bc =﹣Bl 2ω,磁通量一直为零,不变,金属框中无电流,故C 正确,D 错误;故选:C .7.(多选)如图所示,一个矩形线框从匀强磁场的上方自由落下,进入匀强磁场中,然后再从磁场中穿出.已知匀强磁场区域的宽度L 大于线框的高度h ,那么下列说法中正确的是( )A .线框只在进入和穿出磁场的过程中,才有感应电流产生B .线框从进入到穿出磁场的整个过程中,都有感应电流产生C .线框在进入和穿出磁场的过程中,都是机械能变成电能D .整个线框都在磁场中运动时,机械能转变成内能答案及解析:AC 解:A 、B 、线框在进入和穿出磁场的过程中,穿过线框的磁通量发生变化,有感应电流产生,而整个线框都在磁场中运动时,线框的磁通量不变,没有感应电流产生.故A 正确,B 错误.C 、线框在进入和穿出磁场的过程中,产生感应电流,线框的机械能减小转化为电能.故C 正确.D 、整个线框都在磁场中运动时,没有感应电流产生,线框的重力势能转化为动能,机械能守恒.故D 错误.故选:AC .8.(多选)如图所示,相距为d 的两条水平虚线L 1、L 2之间是方向水平向里的匀强磁场,磁感应强度为B ,正方形线圈abcd 边长为L (L <d ),质量为m 、电阻为R ,将线圈在磁场上方h 高处静止释放,cd 边刚进入磁场时速度为v 0,cd 边刚离开磁场时速度也为v 0,则线圈穿过磁场的过程中(从cd 边刚进入磁场一直到ab 边离开磁场为止):( )A .感应电流所做的功为2mgdB .线圈的最小速度可能为22L B mgR C .线圈的最小速度一定是)(2d L h g -+D .线圈穿出磁场的过程中,感应电流为逆时针方向答案及解析:.ABC解:A、据能量守恒,研究从cd边刚进入磁场到cd边刚穿出磁场的过程:动能变化量为0,重力势能转化为线框进入磁场的过程中产生的热量,Q=mgd.cd边刚进入磁场时速度为v0,cd边刚离开磁场时速度也为v0,所以从cd边刚穿出磁场到ab边离开磁场的过程,线框产生的热量与从cd边刚进入磁场到ab边刚进入磁场的过程产生的热量相等,所以线圈从cd边进入磁场到ab边离开磁场的过程,产生的热量Q′=2mgd,感应电流做的功为2mgd,故A正确.B、线框可能进入磁场先做减速运动,在完全进入磁场前已做匀速运动,刚完全进入磁场时的速度最小,有:mg=,解得可能的最小速度v=,故B正确.C、因为进磁场时要减速,线圈全部进入磁场后做匀加速运动,则知线圈刚全部进入磁场的瞬间速度最小,线圈从开始下落到线圈刚完全进入磁场的过程,根据能量守恒定律得:mg(h+L)=Q+,解得最小速度v=,故C正确.D、线圈穿出磁场的过程,由楞次定律知,感应电流的方向为顺时针,故D错误.故选:ABC.9.(单选)在竖直方向的匀强磁场中,水平放置一个矩形的金属导体框,规定磁场方向向上为正,导体框中电流的正方向如图所示,当磁场的磁感应强度B随时间t如图变化时,下图中正确表示导体框中感应电流变化的是()A.B.C.D.答案及解析:.C解:根据法拉第电磁感应定律有:E=n=n s,因此在面积、匝数不变的情况下,感应电动势与磁场的变化率成正比,即与B﹣t图象中的斜率成正比,由图象可知:0﹣2s,斜率不变,故形成的感应电流不变,根据楞次定律可知感应电流方向顺时针(俯视)即为正值,而在2﹣4s斜率不变,电流方向为逆时针,整个过程中的斜率大小不变,所以感应电流大小不变;根据楞次定律,向上的磁场先减小,再向下磁场在增大,则感应电流方向为逆时针,即为负方向,故ABD错误,C正确.故选:C.10.(多选)如图甲所示,正六边形导线框abcdef放在匀强磁场中静止不动,磁场方向与线框平面垂直,磁感应强度B随时间t的变化关系如图乙所示.t=0时刻,磁感应强度B的方向垂直纸面向里,设产生的感应电流顺时针方向为正、竖直边cd所受安培力的方向水平向左为正.则下面关于感应电流i和cd所受安培力F随时间t变化的图象正确的是()A.B.C.D.答案及解析:.AC解:A、0~2s内,磁场的方向垂直纸面向里,且逐渐减小,根据楞次定律,感应电流的方向为顺时针方向,为正值.根据法拉第电磁感应定律,E==B0S为定值,则感应电流为定值,.在2~3s内,磁感应强度方向垂直纸面向外,且逐渐增大,根据楞次定律,感应电流方向为顺时针方向,为正值,大小与0~2s 内相同.在3~4s内,磁感应强度垂直纸面向外,且逐渐减小,根据楞次定律,感应电流方向为逆时针方向,为负值,大小与0~2s内相同.在4~6s内,磁感应强度方向垂直纸面向里,且逐渐增大,根据楞次定律,感应电流方向为逆时针方向,为负值,大小与0~2s内相同.故A正确,B错误.C、在0~2s内,磁场的方向垂直纸面向里,且逐渐减小,电流恒定不变,根据F A=BIL,则安培力逐渐减小,cd边所受安培力方向向右,为负值.0时刻安培力大小为F=2B0I0L.在2s~3s内,磁感应强度方向垂直纸面向外,且逐渐增大,根据F A=BIL,则安培力逐渐增大,cd 边所受安培力方向向左,为正值,3s末安培力大小为B0I0L.在2~3s内,磁感应强度方向垂直纸面向外,且逐渐增大,则安培力大小逐渐增大,cd边所受安培力方向向右,为负值,第4s初的安培力大小为B0I0L.在4~6s内,磁感应强度方向垂直纸面向里,且逐渐增大,则安培力大小逐渐增大,cd边所受安培力方向向左,6s末的安培力大小2B0I0L.故C正确,D错误.故选AC.11.(单选)圆形导线框固定在匀强磁场中,磁感线的方向与导线框所在平面垂直,规定磁场的正方向垂直纸面向外,磁感应强度B随时间变化规律如图示,若规定逆时针方向为感应电流i的正方向,下列图中正确的是()A.B.C.D.答案及解析:C解:由B﹣t图象可知,0﹣1s内,线圈中磁通量增大,由楞次定律可知,电路中电流方向为逆时针,即电流为正方向,故BD错误;由楞次定律可知,1﹣2s内电路中的电流为顺时针,为正方向,2﹣3s内,电路中的电流为顺时针,为正方向,3﹣4s内,电路中的电流为逆时针,为正方向,A错误,C正确;故选:C.12.(单选)一正三角形导线框ABC(高度为a)从图示位置沿x轴正向匀速穿过两匀强磁场区域.两磁场区域磁感应强度大小均为B、方向相反、垂直于平面、宽度均为a.图乙反映感应电流I与线框移动距离x的关系,以逆时针方向为电流的正方向.图象正确的是()A.B.C.D.答案及解析:.C解:A、x在a~2a范围,线框穿过两磁场分界线时,BC、AC边在右侧磁场中切割磁感线,有效切割长度逐渐增大,产生的感应电动势E1增大,AC边在左侧磁场中切割磁感线,产生的感应电动势E2增大,两个电动势串联,总电动势E=E1+E2增大.故A错误;B、x在0~a范围,线框穿过左侧磁场时,根据楞次定律,感应电流方向为逆时针,为正值.故B错误;CD、在2a~3a,线框穿过左侧磁场时,根据楞次定律,感应电流方向为逆时针,为正值.故C正确,D错误.故选:C.13.(多选)如图,A、B为两个完全相同的灯泡,L为自感线圈(自感系数较大;直流电阻不计),E为电源,S为开关.下列说法正确的是()A.闭合开关稳定后,A、B一样亮B.闭合开关的瞬间,A、B同时亮,但A很快又熄灭C.闭合开关稳定后,断开开关,A闪亮后又熄灭D.闭合开关稳定后,断开开关,A、B立即同时熄灭答案及解析:.BC解:A、B刚闭合S的瞬间,电源的电压同时加到两灯上,由于L的自感作用,L瞬间相当于断路,所以电流通过两灯,两灯同时亮.随着电流的逐渐稳定,L将A灯短路,所以A灯很快熄灭,B灯变得更亮,故A错误,B正确.C、D闭合S待电路达到稳定后,再将S断开,B灯立即熄灭,而L与A灯组成闭合回路,线圈产生自感电动势,相当于电源,A灯闪亮一下而后熄灭,故C正确,D错误.故选:BC14.(单选)如图所示,E为电池,L是电阻可忽略不计、自感系数足够大的线圈,D1、D2是两个规格相同的灯泡,S 是控制电路的开关、对于这个电路,下列说法中不正确的是()A.刚闭合S的瞬间,通过D1、D2的电流大小相等B.刚闭合S的瞬间,通过D1、D2的电流大小不等C.闭合S待电路达到稳定后,D1熄灭,D2比S刚闭合时亮D.闭合S待电路达到稳定后,再将S断开的瞬间,D1不立即熄灭,D2立即熄灭答案及解析:.B解:A、S闭合瞬间,由于自感线圈相当于断路,所以两灯是串联,电流相等,故A正确,B错误;C、闭合开关S待电路达到稳定时,D1被短路,D2比开关S刚闭合时更亮,C正确;D、S闭合稳定后再断开开关,D2立即熄灭,但由于线圈的自感作用,L相当于电源,与D1组成回路,D1要过一会在熄灭,故D正确;本题选择错误的,故选:B.15.(单选)如图所示的电路中,A1、A2是完全相同的灯泡,线圈L的自感系数较大,它的电阻与定值电阻R相等.下列说法正确的是()A.闭合开关S,A1先亮、A2后亮,最后它们一样亮B.闭合开关S,A1、A2始终一样亮C.断开开关S,A1、A2都要过一会才熄灭D.断开开关S,A2立刻熄灭、A1过一会才熄灭答案及解析:C解:A、闭合开关S,电阻R不产生感应电动势,A2立即发光.线圈中电流增大,产生自感电动势,根据楞次定律得知,自感电动势阻碍电流的增大,电流只能逐渐增大,A1逐渐亮起来,所以闭合开关S,A2先亮、A1后亮,最后它们一样亮.故AB错误.C、D断开开关S时,A2灯原来的电流突然消失,线圈中电流减小,产生感应电动势,相当于电源,感应电流流过A1、A2和R组成的回路,所以A1、A2都要过一会才熄灭.故C正确,D错误.16.(多选)如图所示,相同电灯A和B的电阻为R,定值电阻的阻值也为R,L是自感线圈.当S1闭合、S2断开且电路稳定时,A、B亮度相同.再闭合S2,待电路稳定后将S1断开.下列说法中正确的是()A.A灯将比原来更亮一些后再熄灭B.B灯立即熄灭C.没有电流通过B灯D.有电流通过A灯,方向为b→a答案及解析:.BCD解:A、由于自感形成的电流是在L原来电流的基础上逐渐减小的,并没有超过A灯原来电流,故A灯虽推迟一会熄灭,但不会比原来更亮,故A错误.B、S1闭合、S2断开且电路稳定时两灯亮度相同,说明L的直流电阻亦为R.闭合S2后,L与A灯并联,R与B灯并联,它们的电流均相等.当断开后,L将阻碍自身电流的减小,即该电流还会维持一段时间,在这段时间里,因S2闭合,电流不可能经过B灯和R,只能通过A灯形成b→A→a→L→c→b的电流,所以BCD正确;故选:BCD.17.(多选)如图中甲、乙两图,电阻R和自感线圈L的阻值都较小,接通开关S,电路稳定,灯泡L发光,则()A.在电路甲中,断开S,L逐渐变暗B.在电路甲中,断开S,L突然亮一下,然后逐渐变暗C.在电路乙中,断开S,L逐渐变暗D.在电路乙中,断开S,L突然亮一下,然后逐渐变暗答案及解析:AD解:A、在电路甲中,断开S,由于线圈阻碍电流变小,导致L将逐渐变暗.故A正确;B、在电路甲中,由于电阻R和自感线圈L的电阻值都很小,所以通过灯泡的电流比电阻的电流小,当断开S,L将不会变得更亮,但会渐渐变暗.故B错误;C、在电路乙中,由于电阻R和自感线圈L的电阻值都很小,所以通过灯泡的电流比线圈的电流小,断开S时,由于线圈阻碍电流变小,导致L将变得更亮,然后逐渐变暗.故C错误;D、在电路乙中,由于电阻R和自感线圈L的电阻值都很小,所以通过灯泡的电流比线圈的电流小,断开S时,由于线圈阻碍电流变小,导致L将变得更亮,然后逐渐变暗.故D正确;故选:AD.18.(单选)如图所示装置中,cd杆光滑且原来静止.当ab杆做如下哪些运动时,cd杆将向右移动()A.向右匀速运动B.向右加速运动C.向左加速运动D.向左匀速运动答案及解析:.B解:A、ab杆向右匀速运动,在ab杆中产生恒定的电流,该电流在线圈L1中产生恒定的磁场,在L2中不产生感应电流,所以cd杆不动.故A错误.B、ab杆向右加速运动,根据右手定则,知在ab杆上产生增大的a到b的电流,根据安培定则,在L1中产生向上增强的磁场,该磁场向下通过L2,根据楞次定律,在cd杆上产生c到d的电流,根据左手定则,受到向右的安培力,向右运动.故B正确.C、ab杆向左加速运动,根据右手定则,知在ab杆上产生增大的b到a的电流,根据安培定则,在L1中产生向下增强的磁场,该磁场向上通过L2,根据楞次定律,在cd杆上产生d到c的电流,根据左手定则,受到向左的安培力,向左运动.故C错误.D、ab杆向左匀速运动,根据右手定则,知在ab杆上产生不变的b到a的电流,根据安培定则,在L1中产生向下不变的磁场,该磁场向上通过L2,因此没有感应电流,则没有安培力,所以不会移动.故D错误.故选:B.20.截面积为0.2m 2的100匝圆形线圈A 处在匀强磁场中,磁场方向垂直线圈平面向里,如图所示,磁感应强度正按t B ∆∆=0.02T/s 的规律均匀减小,开始时S 未闭合.R 1=4Ω,R 2=6Ω,C=30µF ,线圈内阻不计.求:(1)S 闭合后,通过R 2的电流大小;(2)S 闭合后一段时间又断开,则S 切断后通过R 2的电量是多少?解:(1)磁感应强度变化率的大小为=0.02 T/s ,B 逐渐减弱, 所以E=n S=100×0.02×0.2 V=0.4 V I== A=0.04 A , (2)R 2两端的电压为U 2=E=×0.4 V=0.24 V所以Q=CU 2=30×10﹣6×0.24 Q=7.2×10﹣6 C .21.如图,两足够长的平行粗糙金属导轨MN ,PQ 相距d=0.5m .导轨平面与水平面夹角为α=30°,处于方向垂直导轨平面向上、磁感应强度B=0.5T 的匀强磁场中,长也为d 的金属棒ab 垂直于导轨MN 、PQ 放置,且始终与导轨接触良好,导体棒质量m=0.lkg ,电阻R=0.lΩ,与导轨之间的动摩擦因数μ=63,导轨上端连接电路如图,已知电阻R 1与灯泡电阻R L 的阻值均为0.2R ,导轨电阻不计,取重力加速度大小g=10m/s 2,(1)求棒由静止刚释放瞬间下滑的加速度大小a ;(2)假若导体棒有静止释放向下加速度运动一段距离后,灯L 的发光亮度稳定,求此时灯L 的实际功率P 及棒的速率v .解:(1)金属棒刚刚开始时,棒受到重力、支持力和摩擦力的作用,垂直于斜面的方向:N=mgcosα沿斜面的方向:mgsinα﹣μN=ma 代入数据解得:a=0.25g=2.5m/s 2(2)当金属棒匀速下滑时速度最大,达到最大时有mgsinα﹣μN=F 安又 F 安=Bid I= R 总=Ω联立以上方程得金属棒下滑的最大速度为:v m ==m/s=0.8m/s电动势:E=Bdv m =0.5×0.5×0.8=0.2V 电流: A灯泡两端的电压:U L =E ﹣IR=0.2﹣1×0.1=0.1V 灯泡的功率:W22.如图所示,表面绝缘且光滑的斜面MM′N′N固定在水平地面上,斜面所在空间有一边界与斜面底边NN′平行、宽度为d的匀强磁场,磁场方向垂直斜面.一个质量m=0.15kg、总电阻R=0.25Ω的正方形单匝金属框,放在斜面的顶端(金属框上边与MM′重合).现从t=0时开始释放金属框,金属框将沿斜面下滑.图2给出了金属框在下滑过程中速度v的二次方与对应的位移x的关系图象.取重力加速度g=l0m/s2.求:(1)斜面的倾角θ;(2)匀强磁场的磁感应强度B的大小;(3)金属框在穿过磁场的过程中电阻上生热的功率.解:(1)s=0到s=0.4 m由公式v2=2as,该段图线斜率:,所以有:a==5m/s2,根据牛顿第二定律mgsinθ=ma,得:sinθ=,所以:θ=30°(2)线框通过磁场时,v2=4,v=2 m/s,此时安培力等于重力沿斜面向下的分量:F安=mg sinθ,即:,所以解得: =T(3)由图象可知线框匀速穿过磁场,该过程中线框减少的重力势能转化为焦耳热,所以金属框在穿过磁场的过程中电阻上生热的功率等于重力做功的功率,即:P R=P G=mgsinθ•v=0.15×10×0.5×2W=1.5W23.如图所示,倾角θ为30°的光滑斜面上,有一垂直于斜面向下的有界匀强磁场区域PQNM,磁场区域宽度L=0.1m.将一匝数n=10匝、质量m=0.02kg、边长L=0.1m、总电阻R=0.4Ω的正方形闭合线圈abcd由静止释放,释放时ab边水平,且到磁场上边界PQ的距离也为L,当ab边刚进入磁场时,线圈恰好匀速运动.(g=10m/s2).求:(1)ab边刚进入磁场时,线圈所受安培力的大小及方向;(2)ab边刚进入磁场时,线圈的速度及磁场磁感应强度B的大小;(3)线圈穿过磁场过程产生的热量.解:(1)ab边刚进入磁场时线框做匀速运动,对线圈受力分析,如图所示,可知:线圈所受安培力的大小 F安=mgsinθ=0.1N方向沿斜面向上.(2)线框进入磁场前沿斜面向下做匀加速直线运动,设ab边刚进磁场时的速度为v,则由机械能守恒定律得:v2=mgL•sin30°得:v=1m/s线框切割磁感线产生的感应电动势 E=nBLv 线框中的感应电流 I=底边所受的安培力 F安=nBIL由以上各式解得:B=0.2T(3)分析可知线圈穿过磁场的过程中一直匀速运动,由能量守恒可得:Q=2mgL•sin30°=0.01J24.如图所示装置由水平轨道、倾角θ=37°的倾斜轨道连接而成,轨道所在空间存在磁感应强度大小为B、方向竖直向上的匀强磁场.质量m、长度L、电阻R的导体棒ab置于倾斜轨道上,刚好不下滑;质量、长度、电阻与棒ab 相同的光滑导体棒cd置于水平轨道上,用恒力F拉棒cd,使之在水平轨道上向右运动.棒ab、cd与导轨垂直,且两端与导轨保持良好接触,最大静摩擦力等于滑动摩擦力,sin37°=0.6,cos37°=0.8.(1)求棒ab与导轨间的动摩擦因数μ;(2)求当棒ab刚要向上滑动时cd速度v的大小;(3)若从cd刚开始运动到ab刚要上滑过程中,cd在水平轨道上移动的距离x,求此过程中ab上产生热量Q.解:(1)当ab刚好不下滑,静摩擦力沿导轨向上达到最大,由平衡条件得:mgsin37°=μmgcos37°则μ=tan37°=0.75(2)设ab刚好要上滑时,cd棒的感应电动势为E由法拉第电磁感应定律有 E=BLv设电路中的感应电流为I,由闭合电路欧姆定律有 I=设ab所受安培力为F安,有 F安=BIL此时ab受到的最大静摩擦力方向沿斜面向下,由平衡条件有F安cos37°=mgsin37°+μ(mg cos37°+F安sin37°)代入数据解得:F安==mg又F安=代入数据解得 v=(3)设ab棒的运动过程中电路中产生的总热量为Q总,由能量守恒有 F•x﹣2Q=mv2解得Q=F•x﹣mv2=F•x﹣。

高考必考知识专题(电磁感应含答案)

高考必考知识专题(电磁感应含答案)

高考必考知识专题一——电磁感应活动一、分析例1,体会电磁感应现象中牛顿运动定律、动能定理、能量守恒定律的简单运用例1.如图所示,两平行光滑的金属导轨AD、CE相距L=1.0m,导轨平面与水平面的夹角α=30o,下端A、C用导线相连,导轨电阻不计.PQGH范围内有方向垂直斜面向上、磁感应强度B=0.5T的匀强磁场,磁场的宽度d=0.6m,边界PQ、HG均与导轨垂直。

电阻r=0.40Ω的金属棒MN放置在导轨上,棒两端始终与导轨电接触良好,从与磁场上边界GH距离为b=0.40m的位置由静止释放,当金属棒进入磁场时,恰好做匀速运动,棒在运动过程中始终与导轨垂直,取g=10m/s2。

求:(1)金属棒进入磁场时的速度大小v;(2)金属棒的质量m;(3)金属棒在穿过磁场的过程中产生的热量Q。

归纳小结:1.动力学问题的研究对象2.解决电磁感应中动力学问题的具体思路电源―→电路―→受力情况―→功、能问题具体步骤为:(1)明确哪一部分电路产生感应电动势,则这部分电路就是等效电源;(2)正确分析电路的结构,画出等效电路图;(3)分析所研究的导体受力情况;(4)列出动力学方程或平衡方程并求解。

即时训练:电阻可忽略的光滑平行金属导轨长S =1.15m ,两导轨间距L =0.75 m ,导轨倾角为30°,导轨上端ab 接一阻值R =1.5 Ω的电阻,磁感应强度B =0.8 T 的匀强磁场垂直轨道平面向上。

阻值r =0.5 Ω,质量m =0.2kg 的金属棒与轨道垂直且接触良好,从轨道上端ab 处由静止开始下滑至底端,在此过程中金属棒产生的焦耳热Q 1=0.1 J 。

(取g =10 m/s 2)求:(1)金属棒在此过程中克服安培力的功W 安;(2)金属棒下滑速度v =2 m/s 时的加速度a ;(3)为求金属棒下滑的最大速度v m ,有同学解答如下:由动能定理,W 重-W 安=12mv 2m,…….由此所得结果是否正确?若正确,说明理由并完成本小题;若不正确,给出正确的解答。

电磁感应+电磁波天津高考题

电磁感应+电磁波天津高考题

4.如图甲,在圆柱形区域内存在一方向竖直向下、磁感应强度大小为B的匀强磁场,在此区域内,沿水平面固定一半径为r的圆环形光滑细玻璃管,环心O在区域中心。

一质量为m、带电量为q(q>0)的小球,在管内沿逆时针方向(从上向下看)做圆周运动。

已知磁感应强度大小B随时间t的变化关系如图乙所示,其中T0=2πm/qB0。

设小球在运动过程中电量保持不变,对原磁场的影响可忽略。

(1)在t=0到t=T0这段时间内,小球不受细管侧壁的作用力,求小球的速度大小v0;(2)在竖直向下的磁感应强度增大过程中,将产生涡旋电场,其电场线是在水平面内一系列沿逆时针方向的同心圆,同一条电场线上各点的场强大小相等。

试求t=T0到t=1.5T0这段时间内:①细管内涡旋电场的场强大小E;②电场力对小球做的功W。

5.如图,金属杆a在离地h高处从静止开始沿弧形轨道下滑,导轨平行的水平部分有竖直向上的匀强磁场B,水平部分导轨上原来放有一个金属杆b,已知a杆的质量为m a=m,且与b杆的质量比为m a∶m b=3∶4,水平导轨足够长,不计摩擦,求:(1)a和b的最终速度分别是多大?(2)整个过程中回路释放的电能是多少?(3)若已知a、b杆的电阻之比R a∶R b=3∶4,其余电阻不计,整个过程中a、b上产生的热量分别是多少?6.如图所示,长平行导轨PQ、MN光滑,相距l=0.5m,处在同一水平面中,磁感应强度B=0.8T的匀强磁场竖直向下穿过导轨面。

横跨在导轨上的直导线ab的质量m=0.1kg、电阻R=0.8Ω,导轨电阻不计。

导轨间通过开关S将电动势E=1.5V、内电阻r=0.2Ω的电池接在M、P两端,试计算分析:(1)在开关S刚闭合的初始时刻,导线ab的加速度多大?随后ab的加速度、速度如何变化?(2)在闭合开关S后,若施加一个力F使ab以恒定的速度v=7.5m/s沿导轨向右运动,则力F多大?试描述这时电路中的能量转化情况(通过具体的数据计算说明)。

天津高三物理电磁感应的综合问题

天津高三物理电磁感应的综合问题

专题电磁感应的综合问题例1、如图所示,两平行导轨间距L=0.1 m,足够长光滑的倾斜部分和粗糙的水平部分圆滑连接,倾斜部分与水平面的夹角θ=30°,垂直斜面方向向上的磁场磁感应强度B=0.5 T,水平部分没有磁场.金属棒ab质量m=0.005 kg、电阻r=0.02 Ω,运动中与导轨始终接触良好,并且垂直于导轨.电阻R=0.08 Ω,其余电阻不计.当金属棒从斜面上离地高h=1.0 m以上的任何地方由静止释放后,在水平面上滑行的最大距离x都是1.25 m.取g=10m/s2,求:(1)棒在斜面上的最大速度?(2)水平面的滑动摩擦因数?(3)从高度h=1.0m处滑下后电阻R上产生的热量?例2、如图所示,AB、CD是两根足够长的固定平行金属导轨,两导轨间的距离为L,导轨平面与水平面的夹角为θ,在整个导轨平面内都有垂直于导轨平面斜向上方的匀强磁场,磁感应强度为B,在导轨的AC端连接一个阻值为R的电阻,一根质量为m、垂直于导轨放置的金属棒ab,从静止开始沿导轨下滑,求此过程中ab棒的最大速度。

已知ab与导轨间的动摩擦因数为μ,导轨和金属棒的电阻都不计。

例3、如图所示,电阻不计的光滑平行金届导轨MN和PQ水平放置,MP间接有阻值为R的电阻,导轨相距L,空间有竖直向下的匀强磁场.质量为m,电阻为R0的导体棒CD垂直于导轨放置,并接触良好.用平行于MN向右的水平力拉动导体棒CD从静止开始运动,拉力的功率恒定为P,经过时间t导体棒CD达到最大速度v0.求(1)匀强磁场磁感应强度B的大小(2)这一过程中电阻R上所产生的电热(3)换用恒力F拉动导体棒CD从静止开始运动,导体棒CD达到最大速度将为2v0 ,求恒力F的大小及当导体棒CD速度为v0时的加速度.1、如图所示,固定在同一水平面内的两根平行长直金属导轨的间距为d ,其右端接有阻值为R 的电阻,整个装置处在竖直向上磁感应强度大小为B 的匀强磁场中.一质量为m (质量分布均匀)的导体杆ab 垂直于导轨放置,且与两导轨保持良好接触,杆与导轨之间的动摩擦因数为μ.现杆在水平向左、垂直于杆的恒力F 作用下从静止开始沿导轨运动距离L 时,速度恰好达到最大(运动过程中杆始终与导轨保持垂直).设杆接入电路的电阻为r ,导轨电阻不计,重力加速度大小为g .求:(1)此过程杆的速度最大值v m ;(2)此过程流过电阻R 的电量.2、如图所示,MN 、PQ 为水平放置的足够长的平行光滑金属导轨,导轨间距L 为0.5 m ,导轨左端连接一个阻值为2 Ω的定值电阻R ,将一根质量为0.2 kg 的金属棒cd 垂直放置在导轨上,且与导轨接触良好,金属棒cd 的电阻r =2 Ω,导轨电阻不计,整个装置处于垂直导轨所在平面向下的匀强磁场中,磁感应强度大小B =2 T .若棒以1 m/s 的初速度向右运动,同时对棒施加水平向右的拉力F ,并保持拉力的功率恒为4 W ,从此时开始计时,经过2 s 金属棒的速度稳定不变.求:(1)金属棒的最大速度;(2)金属棒速度为3 m/s 时的加速度;(3)从开始计时起2 s 内电阻R 上产生的热量.3、如图所示,光滑平行的水平金属导轨MN 、PQ 相距d,在M 点和P 点间接一个阻值为R 的电阻,在两导轨间OO 1O 1′O′矩形区域内有垂直导轨平面竖直向下、宽为L 的匀强磁场,磁感应强度大小B.一质量为m ,电阻为r 的导体棒ab ,垂直搁在导轨上,与磁场左边界相距L 0.现用一大小为F 、水平向右的恒力拉ab 棒,使它由静止开始运动,棒ab 在离开磁场前已经做匀速直线运动(棒ab 与导轨始终保持良好的接触,导轨电阻不计).求:(1)棒ab 在离开磁场右边界时的速度;(2)棒ab 通过磁场区域的过程中整个回路所消耗的电能;(3)棒ab 通过磁场区域的过程中通过电阻R 的电荷量1、如图所示,MN、PQ是两条水平放置彼此平行的金属导轨,匀强磁场的磁感线垂直导轨平面.导轨左端接阻值R=1.5Ω的电阻,电阻两端并联一电压表,垂直导轨跨接一金属杆ab,ab的质量m=0.1kg,电阻r=0.5Ω.ab与导轨间动摩擦因数μ=0.5,导轨电阻不计,现用F=0.7N的恒力水平向右拉ab,使之从静止开始运动,经时间t=2s后,ab开始做匀速运动,此时电压表示数U =0.3V.重力加速度g=10m/s2.求:ab匀速运动时,外力F的功率.2、如图所示,abcd为静止于水平面上宽度为L而长度足够长的U形金属滑轨,ac边接有电阻R,其他部分电阻不计。

(完整版)高考物理必做电磁感应大题

(完整版)高考物理必做电磁感应大题

高考复习物理 电磁感应大题1.(18分)如图所示,两根相同的劲度系数为k 的金属轻弹簧用两根等长的绝缘线悬挂在水平天花板上,弹簧上端通过导线与阻值为R 的电阻相连,弹簧下端连接一质量为m ,长度为L ,电阻为r 的金属棒,金属棒始终处于宽度为d 垂直纸面向里的磁感应强度为B 的匀强磁场中。

开始时弹簧处于原长,金属棒从静止释放,水平下降h 高时达到最大速度。

已知弹簧始终在弹性限度内,且弹性势能与弹簧形变量x 的关系为221kx E p ,不计空气阻力及其它电阻。

求:(1)此时金属棒的速度多大?(2)这一过程中,R 所产生焦耳热Q R 多少?2.(17分)如图15(a )所示,一端封闭的两条平行光滑导轨相距L ,距左端L 处的中间一段被弯成半径为H 的1/4圆弧,导轨左右两段处于高度相差H 的水平面上。

圆弧导轨所在区域无磁场,右段区域存在磁场B 0,左段区域存在均匀分布但随时间线性变化的磁场B (t ),如图15(b )所示,两磁场方向均竖直向上。

在圆弧顶端,放置一质量为m 的金属棒ab ,与导轨左段形成闭合回路,从金属棒下滑开始计时,经过时间t 0滑到圆弧顶端。

设金属棒在回路中的电阻为R ,导轨电阻不计,重力加速度为g 。

⑴问金属棒在圆弧内滑动时,回路中感应电流的大小和方向是否发生改变?为什么?⑵求0到时间t 0内,回路中感应电流产生的焦耳热量。

⑶探讨在金属棒滑到圆弧底端进入匀强磁场B 0的一瞬间,回路中感应电流的大小和方向。

3、(16分)t =0时,磁场在xOy 平面内的分布如图所示。

其磁感应强度的大小均为B 0,方向垂直于xOy 平面,相邻磁场区域的磁场方向相反。

每个同向磁场区域的宽度均为l 0。

整个磁场以速度v 沿x 轴正方向匀速运动。

⑴若在磁场所在区间,xOy 平面内放置一由n 匝线圈串联而成的矩形导线框abcd ,线框的bc 边平行于x 轴.bc =l B 、ab =L ,总电阻为R ,线框始终保持静止。

高考物理电磁感应现象习题专项复习及答案解析

高考物理电磁感应现象习题专项复习及答案解析

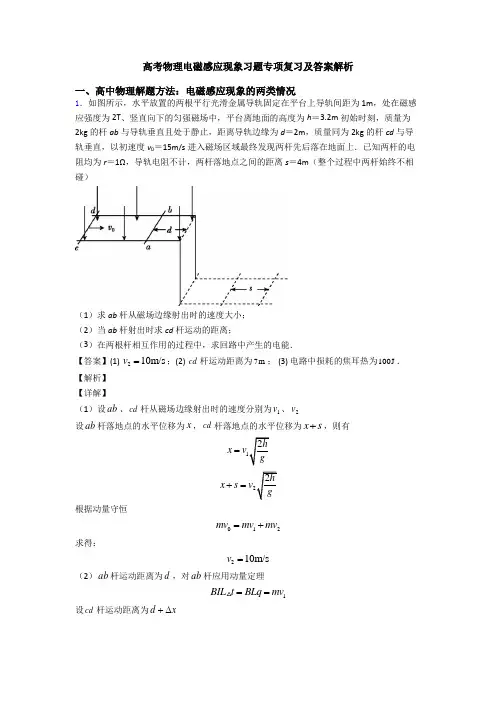

高考物理电磁感应现象习题专项复习及答案解析一、高中物理解题方法:电磁感应现象的两类情况1.如图所示,水平放置的两根平行光滑金属导轨固定在平台上导轨间距为1m ,处在磁感应强度为2T 、竖直向下的匀强磁场中,平台离地面的高度为h =3.2m 初始时刻,质量为2kg 的杆ab 与导轨垂直且处于静止,距离导轨边缘为d =2m ,质量同为2kg 的杆cd 与导轨垂直,以初速度v 0=15m/s 进入磁场区域最终发现两杆先后落在地面上.已知两杆的电阻均为r =1Ω,导轨电阻不计,两杆落地点之间的距离s =4m (整个过程中两杆始终不相碰)(1)求ab 杆从磁场边缘射出时的速度大小;(2)当ab 杆射出时求cd 杆运动的距离;(3)在两根杆相互作用的过程中,求回路中产生的电能.【答案】(1) 210m/s v =;(2) cd 杆运动距离为7m ; (3) 电路中损耗的焦耳热为100J .【解析】【详解】(1)设ab 、cd 杆从磁场边缘射出时的速度分别为1v 、2v设ab 杆落地点的水平位移为x ,cd 杆落地点的水平位移为x s +,则有2h x v g =2h x s v g+=根据动量守恒 012mv mv mv =+求得:210m/s v =(2)ab 杆运动距离为d ,对ab 杆应用动量定理1BIL t BLq mv ==设cd 杆运动距离为d x +∆22BL x q r r ∆Φ∆== 解得 1222rmv x B L ∆=cd 杆运动距离为12227m rmv d x d B L +∆=+= (3)根据能量守恒,电路中损耗的焦耳热等于系统损失的机械能222012111100J 222Q mv mv mv =--= 2.如图所示,足够长的光滑平行金属导轨MN 、PQ 倾斜放置,两导轨间距离为L ,导轨平面与水平面间的夹角θ,所处的匀强磁场垂直于导轨平面向上,质量为m 的金属棒ab 垂直于导轨放置,导轨和金属棒接触良好,不计导轨和金属棒ab 的电阻,重力加速度为g .若在导轨的M 、P 两端连接阻值R 的电阻,将金属棒ab 由静止释放,则在下滑的过程中,金属棒ab 沿导轨下滑的稳定速度为v ,若在导轨M 、P 两端将电阻R 改接成电容为C 的电容器,仍将金属棒ab 由静止释放,金属棒ab 下滑时间t ,此过程中电容器没有被击穿,求:(1)匀强磁场的磁感应强度B 的大小为多少?(2)金属棒ab 下滑t 秒末的速度是多大?【答案】(1)2sin mgR B L vθ=2)sin sin t gvt v v CgR θθ=+ 【解析】试题分析:(1)若在M 、P 间接电阻R 时,金属棒先做变加速运动,当加速度为零时做匀速运动,达到稳定状态.则感应电动势E BLv =,感应电流E I R=,棒所受的安培力F BIL =联立可得22B L v F R =,由平衡条件可得F mgsin θ=,解得2 mgRsin B L vθ (2)若在导轨 M 、P 两端将电阻R 改接成电容为C 的电容器,将金属棒ab 由静止释放,产生感应电动势,电容器充电,电路中有充电电流,ab 棒受到安培力.设棒下滑的速度大小为v ',经历的时间为t则电容器板间电压为 UE BLv ='= 此时电容器的带电量为Q CU = 设时间间隔△t 时间内流经棒的电荷量为Q 则电路中电流 Q C U CBL v i t t t ∆∆∆===∆∆∆,又v a t∆=∆,解得i CBLa = 根据牛顿第二定律得mgsin BiL ma θ-=,解得22mgsin gvsin a m B L C v CgRsin θθθ==++ 所以金属棒做初速度为0的匀加速直线运动,ts 末的速度gvtsin v at v CgRsin θθ'==+. 考点:导体切割磁感线时的感应电动势;功能关系;电磁感应中的能量转化【名师点睛】本题是电磁感应与电路、力学知识的综合,关键要会推导加速度的表达式,通过分析棒的受力情况,确定其运动情况.3.如图所示,足够长的U 型金属框架放置在绝缘斜面上,斜面倾角30θ=︒,框架的宽度0.8m L =,质量0.2kg M =,框架电阻不计。

高考物理专项复习《电磁感应》十年高考真题汇总

高考物理专项复习《电磁感应》十年高考真题汇总
A.选用铜质弦,电吉他仍能正常工作 B.取走磁体,电吉他将不能正常工作 C.增加线圈匝数可以增大线圈中的感应电动势 D.弦振动过程中,线圈中的电流方向不断变化 24.(2012·海南卷)图中装置可演示磁场对通电导线的作用。电磁铁上下两磁极之间某一水平 面内固定两条平行金属导轨,L 是置于导轨上并与导轨垂直的金属杆。当电磁铁线圈两端 a、 b,导轨两端 e、f,分别接到两个不同的直流电源上时,L 便在导轨上滑动。下列说法正确 的是
挂在直导线正上方,开关未闭合时小磁针处于静止状态。下列说法正确的是
A. 开关闭合后的瞬间,小磁针的 N 极朝垂直纸面向里的方向转动 B. 开关闭合并保持一段时间后,小磁针的 N 极指向垂直纸面向里的方向 C. 开关闭合并保持一段时间后,小磁针的 N 极指向垂直纸面向外的方向 D. 开关闭合并保持一段时间再断开后的瞬间,小磁针的 N 极朝垂直纸面向外的方向转动 8.(2011·北京卷·T19)某同学为了验证断电自感现象,自己找来带铁心的线圈L、小灯泡A、开 关S和电池组E,用导线将它们连接成如图所示的电路。检查电路后,闭合开关S,小灯泡发 光;再断开开关S,小灯泡仅有不显著的延时熄灭现象。虽经多次重复,仍未见老师演示时 出现的小灯泡闪亮现象,他冥思苦想找不出原因。你认为最有可能造成小灯泡末闪亮的原因 是
A.T1>mg,T2>mg B.T1<mg,T2<mg
C.T1>mg,T2<mg D.T1<mg,T2>mg
13.(2016·上海卷)磁铁在线圈中心上方开始运动时,线圈中产生如图方向的感应电流,则磁

A.向上运动
B.向下运动
C.向左运动
D.向右运动
14.(2016·海南卷)如图,一圆形金属环与两固定的平行长直导线在同一竖直平面内,环的圆

天津市高中物理选修二第二章《电磁感应》经典练习(答案解析)

天津市高中物理选修二第二章《电磁感应》经典练习(答案解析)

一、选择题1.如图所示,垂直纸面向里的匀强磁场的区域宽度为2a,磁感应强度的大小为B。

一边长为a、电阻为4R的正方形均匀导线框ABCD从图示位置沿水平向右方向以速度v匀速穿过磁场区域,下列图中线框A、B两端电压U AB与线框移动距离x的关系图象正确的是()A.B.C.D.2.如图,A、B是两个完全相同的灯泡,L是自感线圈,自感系数很大,电阻可以忽略,则以下说法正确的是()A.当K闭合时,A灯先亮,B灯后亮B.当K闭合时,B灯先亮C.当K闭合时,A、B灯同时亮,随后B灯更亮,A灯熄灭D.当K闭合时,A、B灯同时亮,随后A灯更亮,B灯亮度不变3.如图所示,一正四边形导线框恰好处于匀强磁场的边缘,如果将导线框以某一速度匀速向右拉出磁场,则在此过程中,下列说法正确的是()A .如果导线框的速度变为原来的2倍,则外力做的功变为原来的4倍B .如果导线框的速度变为原来的2倍,则电功率变为原来的2倍C .如果导线框的材料不变,而边长变为原来的2倍,则外力做的功变为原来的2倍D .如果导线框的材料不变,而边长变为原来的2倍,则电功率变为原来的2倍 4.如图所示,水平放置的两条光滑轨道上有可自由移动的金属棒PQ 、MN ,MN 的左边有一闭合电路,当PQ 在外力的作用下运动时,MN 向右运动。

则PQ 所做的运动是( )A .向右加速运动B .向左减速运动C .向右减速运动或向左加速运动D .向右加速运动或向左减速运动 5.如图所示,由一根金属导线绕成闭合线圈,线圈圆的半径分别为R 、2R ,磁感应强度B 随时间t 的变化规律是B kt =(k 为常数),方向垂直于线圈平面,闭合线圈中产生的感应电动势为( )A .2k R πB .25k R πC .23k R πD .24k R π 6.如图所示,一根足够长的直导线水平放置,通以向右的恒定电流,在其正上方O 点用细丝线悬挂一铜制圆环。

将圆环从a 点无初速度释放,圆环在直导线所处的竖直平面内运动,经过最低点b 和最右侧点c 后返回,下列说法正确的是( )A .从a 到c 的过程中圆环中的感应电流方向先逆时针后顺时针B .运动过程中圆环受到的安培力方向始终沿竖直方向C .圆环从b 到c 的时间大于从c 到b 的时间D .圆环从b 到c 产生的热量等于从c 到b 产生的热量7.法拉第圆盘发电机的示意图如图所示。

近6年全国各地高考物理真题汇编:电磁感应(Word版含答案)

近6年全国各地高考物理真题汇编:电磁感应(Word版含答案)

2017-2022年全国各地高考物理真题汇编:电磁感应学校:___________姓名:___________班级:___________考号:___________一、单选题(本大题共12题)1.(2022·全国·高考真题)三个用同样的细导线做成的刚性闭合线框,正方形线框的边长与圆线框的直径相等,圆线框的半径与正六边形线框的边长相等,如图所示。

把它们放入磁感应强度随时间线性变化的同一匀强磁场中,线框所在平面均与磁场方向垂直,正方形、圆形和正六边形线框中感应电流的大小分别为12I I 、和3I 。

则( )A .132I I I <<B .132I I I >>C .123I I I =>D .123I I I ==2.(2017·天津·高考真题)如图所示,两根平行金属导轨置于水平面内,导轨之间接有电阻R 。

金属棒ab 与两导轨垂直并保持良好接触,整个装置放在匀强磁场中,磁场方向垂直于导轨平面向下。

现使磁感应强度随时间均匀减小,ab 始终保持静止,下列说法正确的是( )A .ab 中的感应电流方向由b 到aB .ab 中的感应电流逐渐减小C .ab 所受的安培力保持不变D .ab 所受的静摩擦力逐渐减小3.(2021·北京·高考真题)如图所示,在竖直向下的匀强磁场中,水平U 型导体框左端连接一阻值为R 的电阻,质量为m 、电阻为r 的导体棒ab 置于导体框上。

不计导体框的电阻、导体棒与框间的摩擦。

ab 以水平向右的初速度v 0开始运动,最终停在导体框上。

在此过程中 ( )A .导体棒做匀减速直线运动B .导体棒中感应电流的方向为a b →C .电阻R 消耗的总电能为202()mv R R r +D .导体棒克服安培力做的总功小于2012mv 4.(2020·江苏·高考真题)如图所示,两匀强磁场的磁感应强度1B 和2B 大小相等、方向相反。

高考物理天津电磁学知识点之电磁感应图文答案

高考物理天津电磁学知识点之电磁感应图文答案

高考物理天津电磁学知识点之电磁感应图文答案一、选择题1.如图所示,两根平行金属导轨置于水平面内,导轨之间接有电阻R .金属棒ab 与两导轨垂直并保持良好接触,整个装置放在匀强磁场中,磁场方向垂直于导轨平面向下.现使磁感应强度随时间均匀减小,ab 始终保持静止,下列说法正确的是( )A .ab 中的感应电流方向由b 到aB .ab 中的感应电流逐渐减小C .ab 所受的安培力保持不变D .ab 所受的静摩擦力逐渐减小2.两块水平放置的金属板间的距离为d ,用导线与一个n 匝线圈相连,线圈电阻为r ,线圈中有竖直方向的磁场,电阻R 与金属板连接,如图所示,两板间有一个质量为m 、电荷量+q 的油滴恰好处于静止,则线圈中的磁感应强度B 的变化情况和磁通量的变化率分别是A .磁感应强度B 竖直向上且正增强,t φ∆=dmg nq B .磁感应强度B 竖直向下且正增强,tφ∆=dmg nq C .磁感应强度B 竖直向上且正减弱,tφ∆=()dmg R r nqR + D .磁感应强度B 竖直向下且正减弱,tφ∆=()dmgr R r nqR + 3.如图所示,电源的电动势为E ,内阻为r 不可忽略.A 、B 是两个相同的小灯泡,L 是一个自感系数较大的线圈.关于这个电路的说法中正确的是A .闭合开关,A 灯立刻亮,而后逐渐变暗,最后亮度稳定B .闭合开关,B 灯立刻亮,而后逐渐变暗,最后亮度稳定C .开关由闭合至断开,在断开瞬间,A 灯闪亮一下再熄灭D.开关由闭合至断开,在断开瞬间,电流自左向右通过A灯4.下列关于教材中四幅插图的说法正确的是()A.图甲是通电导线周围存在磁场的实验。

这一现象是物理学家法拉第通过实验首先发现B.图乙是真空冶炼炉,当炉外线圈通入高频交流电时,线圈产生大量热量,从而冶炼金属C.图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量,李辉把表笔与线圈断开瞬间,刘伟觉得有电击说明欧姆挡内电池电动势很高D.图丁是微安表的表头,在运输时要把两个接线柱连在一起,这是为了保护电表指针,利用了电磁阻尼原理5.如图所示,一带铁芯线圈置于竖直悬挂的闭合铝框右侧,与线圈相连的导线abcd内有水平向里变化的磁场.下列哪种变化磁场可使铝框向左偏离 ( )A.B.C.D.6.如图所示,用粗细均匀的铜导线制成半径为r、电阻为4R的圆环,PQ为圆环的直径,在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场,磁感应强度大小均为B,但方向相反,一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度 顺时针匀速转动,金属棒与圆环紧密接触。

电磁感应典型题目(含答案)

电磁感应典型题目(含答案)

电磁感应的典型计算1 如图所示,一与水平面夹角为θ=37°的倾斜平行金属导轨,两导轨足够长且相距L=0.2m,另外两根水平金属杆MN和PQ的质量均为m=0.01kg,可沿导轨无摩擦地滑动,MN杆和PQ杆的电阻均为R=0.2Ω(倾斜金属导轨电阻不计),MN杆被两个垂直于导轨的绝缘立柱挡住,整个装置处于匀强磁场内,磁场方向垂直于导轨平面向上,磁感应强度B=1.0T.PQ杆在恒定拉力F作用下由静止开始向上加速运动,拉力F垂直PQ杆沿导轨平面向上,当运动位移x=0.1 m时PQ杆达到最大速度,此时MN杆对绝缘立柱的压力恰好为零(g取10m/s2,sin 37°=0.6 ,cos 37°=0.8).求:(1) PQ杆的最大速度v m, (2)当PQ杆加速度时,MN杆对立柱的压力;(3)PQ杆由静止到最大速度过程中回路产生的焦耳热Q.解:(1)PQ达到最大速度时,关于电动势为:E m=BLv m,感应电流为:I m=REm2,根据MN杆受力分析可得:mg sinθ=BI m L,联立解得:v m=22sin2LBRmg=0.6m/s;(2)当PQ的加速度a=2 m/s2 时,对PQ根据牛顿第二定律可得:F-mg sinθ-BIL=ma,对MN根据共点力的平衡可得:BIL+F N-mg sinθ=0,PQ达到最大速度时,有:F-mg sinθ-BI m L=0,联立解得:F N=0.02N,根据牛顿第三定律可得对立柱的压力F N=0.02N;(3)PQ由静止到最大速度的过程中,根据功能关系可得:F x =221mmv+mgx sinθ+Q,解得:Q=4.2×10-3 J.答:(1)PQ杆的最大速度为0.6m/s;(2)当PQ杆加速度a=2m/s2时,MN杆对立柱的压力为0.02N (3)PQ杆由静止到最大速度回路产生的焦耳热为4.2×10-3 J.2 如图所示,平行金属导轨与水平面间夹角均为θ=37°,导轨间距为lm,电阻不计,导轨足够长.两根金属棒 ab 和a′b′的质量都是0.2kg,电阻都是1Ω,与导轨垂直放置且接触良好,金属棒a′b′和导轨之间的动摩擦因数为0.5,设金属棒a′b′受到的最大静摩擦力等于滑动摩擦力.金属棒ab和导轨无摩擦,导轨平面PMKO处存在着垂直轨道平面向上的匀强磁场,导轨平面PMNQ处存在着沿轨道平面向上的匀强磁场,磁感应强度B的大小相同.用外力让a′b′固定不动,将金属棒ab由静止释放,当ab下滑速度达到稳定时,整个回路消耗的电功率为18W.求:(1)ab 棒达到的最大速度;(2)ab棒下落了 30m 高度时,其下滑速度已经达到稳定,此过程中回路电流产生的焦耳热Q;(3)在ab棒下滑过程中某时刻将a′b′固定解除,为确保a′b′始终保持静止,则a′b′固定解除时ab棒的速度大小满足什么条件?( g=10m/s2,sin37°=0.6,cos37°=0.8 )解:(1)ab 棒达到最大速度时做匀速运动,其重力功率等于整个回路消耗的电功率,则有:mg sinθ•v m=P电,则得:ab棒的最大速度为:v m==m/s=15m/s;由P电==,得:B==T=0.4T(2)根据能量守恒得:mgh=Q+则得:Q=mgh-=0.2×10×30J-×0.2×152 =37.5 J(3)将a′b′固定解除,为确保a′b′始终保持静止,则对于a′b′垂直于斜面方向有:N=mg cos37°+BIL,平行于斜面方向有:mg sin37°≤f m=μN解得:I ≥2A对于ab棒:E=I•2R,E=BLv,则得:v=≥m/s=10m/s故ab的速度应满足的条件是:10m/s≤v≤15m/s答:(1)ab 棒达到的最大速度是15m/s;(2)ab棒下落了30m 高度时,其下滑速度已经达到稳定,此过程中回路电流产生的焦耳热Q是37.5J;(3)在ab棒下滑过程中某时刻将a′b′固定解除,为确保a′b′始终保持静止,则a′b′固定解除时ab棒的速度大小满足的条件是10m/s≤v≤15m/s3 如图所示,两电阻不计的足够长光滑平行金属导轨与水平面夹角为θ,导轨间距为L,所在平面的正方形区域abcd内存在有界匀强磁场,磁感应强度为B,方向垂直斜面向上.将甲乙两电阻阻值相同、质量均为m的相同金属杆如图放置在导轨上,甲金属杆处在磁场的上边界,甲乙相距L.静止释放两金属杆的同时,在甲金属杆上施加一个沿着导轨向下的外力F,使甲金属杆在运动过程中始终做沿导轨向下的匀加速直线运动,加速度大小g sinθ,乙金属杆刚进入磁场时,发现乙金属杆作匀速运动.(1)求乙刚进入磁场时的速度(2)甲乙的电阻R为多少;(3)乙刚释放时t=0,写出从开始释放到乙金属杆离开磁场,外力F随时间t的变化关系;(4 )若从开始释放到乙金属杆离开磁场,乙金属杆中共产生热量Q,试求此过程中外力F对甲做的功.解:⑴在乙尚未进入磁场中的过程中,甲、乙的加速度相同,设乙刚进入磁场时的速度v乙刚进入磁场时,对乙由根据平衡条件得(2)设乙从释放到刚进入磁场过程中做匀加速直线运动所需要的时间为设乙从进入磁场过程至刚离开磁场的过程中做匀速直线运动所需要的时间为设乙离开磁场时,甲的速度设甲从开始释放至乙离开磁场的过程中的位移为x根据能量转化和守恒定律得:4 如图所示,倾斜角θ=30°的光滑倾斜导体轨道(足够长)与光滑水平导体轨道连接。

高考物理电磁感应练习题及答案

高考物理电磁感应练习题及答案

高考物理电磁感应练习题及答案1. 单选题:(1) 当穿过一根金属导线的电流方向改变时,导线中的电磁场磁感应强度的变化过程是:A. 逐渐增大,然后逐渐减小B. 逐渐减小C. 总是不变D. 逐渐增大答案:D(2) 一个圆形回路平面内以T/秒的速度向外运动,一匀强磁场的磁感应强度大小为B,方向垂直于回路平面。

圆形回路中的恒定磁通量的大小等于:A. BTB. BπT^2C. B/TD. B/T^2答案:B(3) 一根长度为l的匀强磁场中有一导线,导线以v的速度作匀速运动。

如果导线与磁感线的夹角为α,则磁感应强度大小的变化率为:A. l/vcosαB. vcosα/lC. v/lcosαD. v/(lcosα)答案:A2. 多选题:(1) 关于法拉第电磁感应定律的描述,下列说法中正确的是:A. 在一个闭合电路中,当磁通量发生变化时,电路中会产生感应电流B. 直流电流产生的磁感应强度可以通过法拉第电磁感应定律计算C. 在一个闭合电路中,当磁感应强度发生变化时,电路中会产生感应电流D. 电流在导体中流动会产生磁场,这是法拉第电磁感应定律的基础答案:A、B(2) 以下哪些现象可以用电磁感应来解释?A. 电动机的工作原理B. 发电机的工作原理C. 变压器的工作原理D. 电磁铁的吸铁石的原理答案:A、B、C3. 计算题:(1) 一根直导线的长度为0.2m,电流强度为2A。

将这根导线竖直放置在一个垂直于地面的匀强磁场中,磁感应强度为0.5T。

求导线上电流产生的磁场的磁感应强度大小。

解答:根据安培定律,导线产生的磁场的磁感应强度大小与电流强度和导线与磁感应强度之间的夹角有关。

在这个问题中,导线与磁场方向垂直,所以夹角为90°。

由于导线长度为0.2m,电流强度为2A,根据毕奥-萨伐尔定律,我们可以使用以下公式来计算导线上电流产生的磁场的磁感应强度大小:磁感应强度大小= (μ0/4π) * (I/l)其中,μ0是真空中的磁导率,其数值为4π * 10^-7 T·m/A,I是电流强度,l是导线长度。

电磁感应大题题型总结

电磁感应大题题型总结

电磁感应大题题型总结一、导体棒切割磁感线产生感应电动势类1. 单棒平动切割磁感线- 题目示例:- 如图所示,在一磁感应强度B = 0.5T的匀强磁场中,垂直于磁场方向水平放置着两根相距为h = 0.1m的平行金属导轨MN与PQ,导轨的电阻忽略不计。

在两根导轨的端点N、Q之间连接一阻值R=0.3Ω的电阻。

导轨上跨放着一根长为L =0.2m,每米长电阻r = 2.5Ω/m的金属棒ab,金属棒与导轨正交,交点为c、d。

当金属棒以速度v = 4.0m/s向左做匀速运动时,求:- (1)金属棒ab中感应电动势的大小;- (2)通过金属棒ab的电流大小;- (3)金属棒ab两端的电压大小。

- 解析:- (1)根据E = BLv,这里L = h = 0.1m(有效切割长度),B = 0.5T,v = 4.0m/s,则E=Bh v = 0.5×0.1×4.0 = 0.2V。

- (2)金属棒的电阻R_ab=Lr = 0.2×2.5 = 0.5Ω。

电路总电阻R_总=R +R_ab=0.3+0.5 = 0.8Ω。

根据I=(E)/(R_总),可得I=(0.2)/(0.8)=0.25A。

- (3)金属棒ab两端的电压U = E - IR_ab=0.2 - 0.25×0.5 = 0.075V。

2. 双棒切割磁感线- 题目示例:- 如图所示,两根足够长的平行金属导轨固定在倾角θ = 30^∘的斜面上,导轨电阻不计,间距L = 0.4m。

导轨所在空间被分成区域Ⅰ和Ⅱ,两区域的边界与斜面的交线为MN,Ⅰ中的匀强磁场方向垂直斜面向下,Ⅱ中的匀强磁场方向垂直斜面向上,两磁场的磁感应强度大小均为B = 0.5T。

在区域Ⅰ中,将质量m_1=0.1kg,电阻R_1=0.1Ω的金属条ab放在导轨上,ab刚好不下滑。

然后,在区域Ⅱ中将质量m_2=0.4kg,电阻R_2=0.1Ω的光滑导体棒cd置于导轨上,由静止开始下滑。

(完整版)高中物理电磁感应经典例题总结

(完整版)高中物理电磁感应经典例题总结

1.如图,金属棒ab 置于水平放置的U 形光滑导轨上,在ef 右侧存在有界匀强磁场B ,磁场方向垂直导轨平面向下,在ef 左侧的无磁场区域cdef 内有一半径很小的金属圆环L ,圆环与导轨在同一平面内。

当金属棒ab 在水平恒力F 作用下从磁场左边界ef 处由静止开始向右运动后,圆环L 有__________(填收缩、扩张)趋势,圆环内产生的感应电流_______________(填变大、变小、不变)。

答案:收缩,变小解析:由于金属棒ab 在恒力F 的作用下向右运动,则abcd 回路中产生逆时针方向的感应电流,则在圆环处产生垂直于只面向外的磁场,随着金属棒向右加速运动,圆环的磁通量将增大,依据楞次定律可知,圆环将有收缩的趋势以阻碍圆环的磁通量将增大;又由于金属棒向右运动的加速度减小,单位时间内磁通量的变化率减小,所以在圆环中产生的感应电流不断减小。

2.如图所示,固定位置在同一水平面内的两根平行长直金属导轨的间距为d ,其右端接有阻值为R 的电阻,整个装置处在竖直向上磁感应强度大小为B 的匀强磁场中。

一质量为m (质量分布均匀)的导体杆ab 垂直于导轨放置,且与两导轨保持良好接触,杆与导轨之间的动摩擦因数为u 。

现杆在水平向左、垂直于杆的恒力F 作用下从静止开始沿导轨运动距离L 时,速度恰好达到最大(运动过程中杆始终与导轨保持垂直)。

设杆接入电路的电阻为r ,导轨电阻不计,重力加速度大小为g 。

则此过程 ( BD )A.杆的速度最大值为B.流过电阻R 的电量为C.恒力F 做的功与摩擦力做的功之和等于杆动能的变化量D.恒力F 做的功与安倍力做的功之和大于杆动能的变化量解析:当杆达到最大速度v m 时,022=+--r R v d B mg F m μ得()()22d B r R mg F v m +-=μ,A 错;由公式()()rR BdLr R S B r R q +=+=+=∆∆Φ,B 对;在棒从开始到达到最大速度的过程中由动能定理有:K f F E W W W ∆=++安,其中mg W f μ-=,Q W -=安,恒力F 做的功与摩擦力做的功之和等于杆动能的变化量与回路产生的焦耳热之和,C 错;恒力F 做的功与安倍力做的功之和等于于杆动能的变化量与克服摩擦力做的功之和,D 对。

高考物理电磁感应现象习题知识归纳总结含答案

高考物理电磁感应现象习题知识归纳总结含答案

高考物理电磁感应现象习题知识归纳总结含答案一、高中物理解题方法:电磁感应现象的两类情况1.如图甲所示,MN 、PQ 两条平行的光滑金属轨道与水平面成θ = 30°角固定,M 、P 之间接电阻箱R ,导轨所在空间存在匀强磁场,磁场方向垂直于轨道平面向上,磁感应强度为B = 1T .质量为m 的金属杆ab 水平放置在轨道上,其接入电路的电阻值为r ,现从静止释放杆ab ,测得最大速度为v m .改变电阻箱的阻值R ,得到v m 与R 的关系如图乙所示.已知轨距为L = 2m ,重力加速度g 取l0m/s 2,轨道足够长且电阻不计.求:(1)杆ab 下滑过程中流过R 的感应电流的方向及R =0时最大感应电动势E 的大小; (2)金属杆的质量m 和阻值r ;(3)当R =4Ω时,求回路瞬时电功率每增加2W 的过程中合外力对杆做的功W . 【答案】(1)电流方向从M 流到P ,E =4V (2)m =0.8kg ,r =2Ω (3)W =1.2J 【解析】本题考查电磁感应中的单棒问题,涉及动生电动势、闭合电路欧姆定律、动能定理等知识.(1)由右手定则可得,流过R 的电流方向从M 流到P 据乙图可得,R=0时,最大速度为2m/s ,则E m = BLv = 4V (2)设最大速度为v ,杆切割磁感线产生的感应电动势 E = BLv 由闭合电路的欧姆定律EI R r=+ 杆达到最大速度时0mgsin BIL θ-= 得 2222sin sin B L mg mg v R r B Lθθ=+ 结合函数图像解得:m = 0.8kg 、r = 2Ω(3)由题意:由感应电动势E = BLv 和功率关系2E P R r =+得222B L V P R r=+则22222221B L V B L V P R r R r∆=-++ 再由动能定理22211122W mV mV =- 得22()1.22m R r W P J B L +=∆=2.如图,光滑金属轨道POQ 、´´´P O Q 互相平行,间距为L ,其中´´O Q 和OQ 位于同一水平面内,PO 和´´P O 构成的平面与水平面成30°。

高考物理天津电磁学知识点之传感器图文答案

高考物理天津电磁学知识点之传感器图文答案

高考物理天津电磁学知识点之传感器图文答案一、选择题1.某种角速度计,其结构如图所示.当整个装置绕轴OO ′ 转动时,元件A 相对于转轴发生位移并通过滑动变阻器输出电压,电压传感器(传感器内阻无限大)接收相应的电压信号.已知A 的质量为m ,弹簧的劲度系数为k 、自然长度为l ,电源的电动势为E 、内阻不计.滑动变阻器总长也为l ,电阻分布均匀,装置静止时滑片P 在变阻器的最左端B 端,当系统以角速度ω转动时,则( )A .电路中电流随角速度的增大而增大B .弹簧的伸长量为2ml x k m ωω=-C .输出电压U 与ω的函数式为2Em U k m ωω=- D .此装置能测量的角速度最大不超过2k m2.自从2011年5月1日“酒驾新规”推行后,“醉驾入刑”深入人心.交通警察检测酒驾的最简单的方法就是用酒精测试仪.酒精测试仪的工作原理如图所示,其中P 是半导体型酒精气体传感器,该传感器电阻r ′与酒精气体的浓度C 成反比,R 0为定值电阻,下列关于电压表的示数(U )与酒精气体的浓度(C )之间关系的图像,其中正确的是( )A .B .C .D.3.下列说法中正确的是( )A.电饭锅中的敏感元件是光敏电阻B.测温仪中的测温元件可以是热敏电阻C.机械式鼠标中的传感器接收到连续的红外线,输出不连续的电脉冲D.火灾报警器中的光传感器在没有烟雾时呈现低电阻状态,有烟雾时呈现高电阻状态4.下列说法正确的是A.传感器都是利用电磁感应原理工作的B.电磁炉是根据电磁感应原理工作的C.法拉第圆盘发电机是利用静电感应的原理制成的D.探测金属物品的探测器都是利用静电感应的原理工作的5.在家用电热灭蚊器中,电热部分主要元件是PTC元件,PTC元件是由钛酸钡等半导体材料制成的电阻器,其电阻率ρ随温度 t的变化关系如图所示,由于这种特性,PTC元件具有发热、保温双重功能.对此,以下判断正确的是()①通电后,其电功率先增大,后减小②通电后,其电功率先减小,后增大③当其产生的热量与散发的热量相等时,温度保持在t1不变④当其产生的热量与散发的热量相等时,温度保持在t1和t2之间的某一值不变A.①③B.②③C.②④D.①④6.传感器是把非电学量(如速度、温度、压力等)的变化转换成电学变化的一种元件,在自动控制中有着相当广泛的应用,如图所示是一种测量液面高度的电容式传感器的示意图,金属芯线与导电体之间形成一个电容器,从电容大小的变化就能反映液面的升降情况,当测得电容值减小,可以确定h将()A.减小B.增大C.不变D.无法判断7.火警报警系统原理如图甲所示,M是一个小型理想变压器,原副线圈匝数之比n1:n2=10:1,接线柱a、b接上一个正弦交变电源,电压随时间变化规律如图乙所示,在变压器右侧部分,R2为用半导体热敏材料(电阻随温度升高而减小)制成的传感器,R1为一定值电阻.下列说法中正确的是A.此交变电源的每秒钟电流变化50次B.电压表示数为22 VC.当传感器R2所在处出现火警时,电流表的示数减小D.当传感器R2所在处出现火警时,电压表的示数减小8.为了儿童安全,布绒玩具必须检测其中是否存在金属断针,可以先将玩具放置强磁场中,若其中有断针,则断针被磁化,用磁报警装置可以检测到断针的存在,如图所示是磁报警装置中的一部分电路示意图,其中R B是磁敏传感器,它的电阻随断针的出现而减小,a、b接报警器,当传感器R B所在处出现断针时,电流表的电流I、ab两端的电压U将()A.I变大,U变小B.I变小,U变小C.I变大,U变大D.I变小,U变大9.氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测。

天津市高三物理 各类考试分类汇编 专题十 电磁感应

天津市高三物理 各类考试分类汇编 专题十 电磁感应

专题十 电磁感应1.(2013·天津红桥二模,6题)如图所示,在平行于水平地面的有理想边界的匀强磁场上方, 有三个大小相同的,且用相同的金属材料制成的正方形线框,线框平面与磁场方向垂直。

A 线框有一个缺口,B 、C 线框都闭合,但B 线框导线的横截面积比C 线框大。

现将三个线框从同一高度由静止开始同时释放,下列关于它们落地时间的说法正确的是 A .三个线框同时落地B .三个线框中,A 线框最早落地C .B 线框在C 线框之后落地D .B 线框和C 线框在A 线框之后同时落地 【答案】BD【解析】A 线圈进入磁场后,不产生感应电流,线圈不受安培力作用,只受重力,加速度等于g ;而B 、C 线圈是闭合的,进入磁场后,产生感应电流,线圈受到竖直向上的安培力作用,加速度小于g ,则A 线圈最先落地.设B 、C 线圈的边长为L ,横截面积为S ,电阻率为ρ电,密度为ρ密,质量为m ,进入磁场后速度为v 时加速度为a ,根据牛顿第二定律得mg-22B L vR =ma ,a=g-22B L v mR =2224164B L v B vg g L LS Sρρρρ-=-g g g 密电密电,可知加速度a 与横截面积S 无关,所以B 、C 线圈同时落地.故选BD 。

2.(2013·天津市十二区县重点学校高三毕业班一联,7题)如图所示,单匝矩形闭合导线框abcd 全部处于磁感应强度为B 的水平匀强磁场中,线框面积为S ,电阻为R 。

线框绕与cd 边重合的竖直固定转轴以角速度ω从中性面开始匀速转动,下列说法正确的是A .转过6π时,线框中的电流方向为abcdaB 2BS ωC .从中性面开始转过2π的过程中,通过导线横截面的电荷量为BS RD .线框转一周的过程中,产生的热量为222B S Rπω【答案】BCcdbωB⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯【解析】据楞次定律可知转过6π时,线框中感应电流方向为顺时针,选项A 错误;线圈中产生感应电动势最大值E m =BS ω,感应电动势有效值E=m 22E = 22BS ω.则电流的有效值为I=ER=22BS R ω.选项B 正确;由,,E E I q It t R φ∆===∆得到电量q=R φ∆=BS R ,故选项C 正确;线框转一周的过程中,产生的热量为222B S Q I Rt Rπω==,选项D 错误。

天津市高考物理近年电磁感应大题及解析

天津市高考物理近年电磁感应大题及解析

1.(2005)图中MN 和PQ 为竖直方向的两平行长直金属导轨,间距l 为0.40m ,电阻不计。

导轨所在平面与磁感应强度B 为0.50T 的匀强磁场垂直。

质量m 为6.0×10-3kg 、电阻为1.0Ω的金属杆ab 始终垂直于导轨,并与其保持光滑接触。

导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R 1。

当杆ab 达到稳定状态时以速率v 匀速下滑,整个电路消耗的电功率P 为0.27W ,重力加速度取10m/s 2,试求速率v 和滑动变阻器接入电路部分的阻值R 2。

2.(2007)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内,导轨间距为l ,电阻不计,M 、M ′处接有如图所示的电路,电路中各电阻的阻值均为R ,电容器的电容为C 。

长度也为l 、阻值同为R 的金属棒ab 垂直于导轨放置,导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中。

ab 在外力作用下向右匀速运动且与导轨保持良好接触,在ab 运动距离为s 的过程中,整个回路中产生的焦耳热为Q 。

求(1)ab 运动速度v 的大小;(2)电容器所带的电荷量q 。

3.(2010)如图所示,质量10.1kg m =,电阻10.3R =Ω,长度0.4m l =的导体棒ab 横放在U 型金属框架上。

框架质量20.2kg m =,放在绝缘水平面上,与水平面间的动摩擦因数0.2μ=,相距0.4m 的MM '、NN '相互平行,电阻不计且足够长。

电阻20.1R =Ω的MN 垂直于MM '。

整个装置处于竖直向上的匀强磁场中,磁感应强度0.5T B =。

垂直于ab 施加2N F =的水平恒力,ab 从静止开始无摩擦地运动,始终与MM '、NN '保持良好接触。

当ab 运动到某处时,框架开始运动。

设框架与水平面间最大静摩擦力等于滑动摩擦力,g 取10m/s 2。

(1)求框架开始运动时ab 速度v 的大小;(2)从ab 开始运动到框架开始运动的过程中,MN 上产生的热量0.1J Q =,求该过程ab 位移x 的大小。

天津市高中物理法拉第电磁感应定律压轴题易错题

天津市高中物理法拉第电磁感应定律压轴题易错题

天津市高中物理法拉第电磁感应定律压轴题易错题一、高中物理解题方法:法拉第电磁感应定律1.如图所示,在磁感应强度B =1.0 T 的有界匀强磁场中(MN 为边界),用外力将边长为L =10 cm 的正方形金属线框向右匀速拉出磁场,已知在线框拉出磁场的过程中,ab 边受到的磁场力F 随时间t 变化的关系如图所示,bc 边刚离开磁场的时刻为计时起点(即此时t =0).求:(1)将金属框拉出的过程中产生的热量Q ; (2)线框的电阻R .【答案】(1)2.0×10-3 J (2)1.0 Ω 【解析】 【详解】(1)由题意及图象可知,当0t =时刻ab 边的受力最大,为:10.02N F BIL ==可得:10.02A 0.2A 1.00.1F I BL ===⨯ 线框匀速运动,其受到的安培力为阻力大小即为1F ,由能量守恒:Q W =安310.020.1J 2.010J F L -==⨯=⨯(2) 金属框拉出的过程中产生的热量:2Q I Rt=线框的电阻:3222.010Ω 1.0Ω0.20.05Q R I t -⨯===⨯2.如图甲所示,一个电阻值为R ,匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路。

线圈的半径为r 1。

在线圈中半径为r 2的圆形区域内存在垂直于线圈平面向里的匀强磁场,磁感应强度B 随时间t 变化的关系图线如图乙所示,图线与横、纵轴的截距分别为t 0和B 0。

导线的电阻不计,求0至t1时间内(1)通过电阻R1上的电流大小及方向。

(2)通过电阻R1上的电荷量q。

【答案】(1)2020 3n B rRtπ电流由b向a通过R1(2)20213n B r tRtπ【解析】【详解】(1)由法拉第电磁感应定律得感应电动势为22022n B rBE n n rt t tππ∆Φ∆===∆∆由闭合电路的欧姆定律,得通过R1的电流大小为20233n B rEIR Rtπ==由楞次定律知该电流由b向a通过R1。

高考物理天津电磁学知识点之电磁感应综合练习

高考物理天津电磁学知识点之电磁感应综合练习

高考物理天津电磁学知识点之电磁感应综合练习一、选择题1.如图所示,闭合线圈上方有一竖直放置的条形磁铁,磁铁的N极朝下.当磁铁向下运动时(但未插入线圈内部)()A.线圈中感应电流的方向与图中箭头方向相同,磁铁与线圈相互吸引B.线圈中感应电流的方向与图中箭头方向相反,磁铁与线圈相互排斥C.线圈中感应电流的方向与图中箭头方向相反,磁铁与线圈相互吸引D.线圈中感应电流的方向与图中箭头方向相同,磁铁与线圈相互排斥2.如图所示,MN和PQ为竖直方向的两平行长直金属导轨,间距l为0.4m,电阻不计。

导轨所在平面与磁感应强度B为0.5T的匀强磁场垂直。

质量m为6.0×10-3kg电阻为1Ω的金属杆ab始终垂直于导轨,并与其保持光滑接触。

导轨两端分别接有滑动变阻器R2和阻值为3.0Ω的电阻R1。

当杆ab达到稳定状态时以速率v匀速下滑,整个电路消耗的电功率P为0.27W。

则()A.ab稳定状态时的速率v=0.4m/sB.ab稳定状态时的速率v=0.6m/sC.滑动变阻器接入电路部分的阻值R2=4.0ΩD.滑动变阻器接入电路部分的阻值R2=6.0Ω3.下列关于教材中四幅插图的说法正确的是()A.图甲是通电导线周围存在磁场的实验。

这一现象是物理学家法拉第通过实验首先发现B.图乙是真空冶炼炉,当炉外线圈通入高频交流电时,线圈产生大量热量,从而冶炼金属C.图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量,李辉把表笔与线圈断开瞬间,刘伟觉得有电击说明欧姆挡内电池电动势很高 D .图丁是微安表的表头,在运输时要把两个接线柱连在一起,这是为了保护电表指针,利用了电磁阻尼原理4.如图所示为地磁场磁感线的示意图,在北半球地磁场的竖直分量向下。

一飞机在北半球的上空以速度v 水平飞行,飞机机身长为a ,翼展为b ;该空间地磁场磁感应强度的水平分量为B 1,竖直分量为B 2;驾驶员左侧机翼的端点用A 表示,右侧机翼的端点用B 表示,用E 表示飞机产生的感应电动势,则A .E =B 2vb ,且A 点电势高于B 点电势B .E =B 1vb ,且A 点电势高于B 点电势C .E =B 2vb ,且A 点电势低于B 点电势D .E =B 1vb ,且A 点电势低于B 点电势5.如图所示,铁芯P 上绕着两个线圈A 和B , B 与水平光滑导轨相连,导体棒放在水平导轨上。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电磁感应---天津真题(2005年).(16分)图中MN 和PQ 为竖直方向的两平行长直金属导轨,间距l 为0.40m ,电阻不计。

导轨所在平面与磁感应强度B 为0.50T 的匀强磁场垂直。

质量m 为6.0×10-3kg 、电阻为1.0Ω的金属杆ab 始终垂直于导轨,并与其保持光滑接触。

导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R 1。

当杆ab 达到稳定状态时以速率v 匀速下滑,整个电路消耗的电功率P 为0.27W ,重力加速度取10m/s 2,试求速率v 和滑动变阻器接入电路部分的阻值R 2。

(2007年) 24.(18分)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内,导轨间距为l ,电阻不计,M 、M ′处接有如图所示的电路,电路中各电阻的阻值均为R ,电容器的电容为C 。

长度也为l 、阻值同为R 的金属棒ab 垂直于导轨放置,导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中。

ab 在外力作用下向右匀速运动且与导轨保持良好接触,在ab 运动距离为s 的过程中,整个回路中产生的焦耳热为Q 。

求(1)ab 运动速度v 的大小; (2)电容器所带的电荷量q 。

(2010年)11.(18分)如图所示,质量m 1=0.1kg ,电阻R 1=0.3Ω,长度l=0.4m 的导体棒ab 横放在U 型金属框架上。

框架质量m 2=0.2kg ,放在绝缘水平面上,与水平面间的动摩擦因数μ=0.2,相距0.4m 的MM ’、NN ’相互平行,电阻不计且足够长。

电阻R 2=0.1Ω的MN 垂直于MM ’。

整个装置处于竖直向上的匀强磁场中,磁感应强度B=0.5T 。

垂直于ab 施加F=2N 的水平恒力,ab 从静止开始无摩擦地运动,始终与MM ’、NN ’保持良好接触,当ab 运动到某处时,框架开始运动。

设框架与水平面间最大静摩擦力等于滑动摩擦力,g 取10m/s 2. (1)求框架开始运动时ab 速度v 的大小;(2)从ab 开始运动到框架开始运动的过程中,MN 上产生的热量Q=0.1J ,求该过程ab 位移x 的大小。

R 1R 2l abM NP QB v(2011年)11.(18分)如图所示,两根足够长的光滑金属导轨MN、PQ间距为l=0.5m,其电阻不计,两导轨及其构成的平面均与水平面成30°角.完全相同的两金属棒ab、cd分别垂直导轨放置,每棒两端都与导轨始终有良好接触,已知两棒的质量均为0.02kg,电阻均为R=0.1Ω,整个装置处在垂直于导轨平面向上的匀强磁场中,磁感应强度为B=0.2T,棒ab在平行于导轨向上的力F作用下,沿导轨向上匀速运动,而棒cd恰好能保持静止.取g=10m/s2,问:(1)通过cd棒的电流I是多少,方向如何?(2)棒ab受到的力F多大?(3)棒cd每产生Q=0.1J的热量,力F做的功W是多少?(2012年)11.(18分)如图所示,一对光滑的平行金属导轨固定在同一水平面内,导轨间距L=0.5m,左端接有阻值R=0.3Ω的电阻,一质量m=0.1kg,电阻r=0.1Ω的金属棒MN放置在导轨上,整个装置置于竖直向上的匀强磁场中,磁场的磁感应强度B=0.4T。

棒在水平向右的外力作用下,由静止开始a=2m/s2的加速度做匀加速运动,当棒的位移x=9m时撤去外力,棒继续运动一段距离后停下来,已知撤去外力前后回路中产生的焦耳热之比Q1:Q2=2:1.导轨足够长且电阻不计,棒在运动过程中始终与导轨垂直且两端与导轨保持良好接触。

求(1)棒在匀加速运动过程中,通过电阻R的电荷量q;(2)撤去外力后回路中产生的焦耳热Q2;(3)外力做的功W f。

(2014年)11.(18分)如图所示,两根足够长的平行金属导轨固定在倾角30θ=︒的斜面上,导轨电阻不计,间距0.4mL=.导轨所在空间被分成区域Ⅰ和Ⅱ,两区域的边界与斜面的交线为MN,Ⅰ中的匀强磁场方向垂直斜面向下,Ⅱ中的匀强磁场方向垂直斜面向上,两磁场的磁感应强度大小均为0.5TB=.在区域Ⅰ中,将质量10.1kgm=,电阻10.1R=Ω的金属条ab放在导轨上,ab刚好不下滑.然后,在区域Ⅱ中将质量20.4kgm=,电阻20.1R=Ω的光滑导体棒cd置于导轨上,由静止开始下滑.cd在滑动过程中始终处于区域Ⅱ的磁场中,ab、cd始终与导轨垂直且两端与导轨保持良好接触,取210m/sg=.问(1)cd下滑的过程中,ab中的电流方向;(2)ab刚要向上滑动时,cd的速度v多大;(3)从cd开始下滑到ab刚要向上滑动的过程中,cd滑动的距离 3.8mx=,此过程中ab上产生的热量Q是多少.(2015年)11、(18分)如图所示,“凸”字形硬质金属线框质量为m,相邻各边互相垂直,且处于同一竖直平面内,ab边长为l,cd边长为2l,ab与cd平行,间距为2l。

匀强磁场区域的上下边界均水平,磁场方向垂直于线框所在平面。

开始时,cd边到磁场上边界的距离为2l,线框由静止释放,从cd边进入磁场直到ef、pq边进入磁场前,线框做匀速运动,在ef、pq边离开磁场后,ab边离开磁场之前,线框又做匀速运动。

线框完全穿过磁场过程中产生的热量为Q。

线框在下落过程中始终处于原竖直平面内,且ab、cd边保持水平,重力加速度为g;求(1)线框ab边将离开磁场时做匀速运动的速度大小是cd边刚进入磁场时的几倍(2)磁场上下边界间的距离H2014【解析】⑴由a 流向b 。

⑵开始放置ab 刚好不下滑时,ab 所受摩擦力为最大静摩擦力,设其为max F ,有 max 1sin F m g θ=①设ab 刚好要上滑时,cd 棒的感应电动势为E ,由法拉第电磁感应定律有E BLv =② 设电路中的感应电流为I ,由闭合电路欧姆定律有12EI R R =+ ③ 设ab 所受安培图为F 安,有F ILB =安④此时ab 受到的最大静摩擦力方向沿斜面向下,由平衡条件有1max sin F m g F θ=+安⑤综合①②③④⑤式,代入数据解得5m/s v =⑥⑶设cd 棒的运动过程中电路中产生的总热量为Q 总,由能量守恒有 2221sin 2m gx Q m v θ=+总⑦ 又112R Q Q R R =+总⑧ 解得 1.3J Q =⑨【答案】(1)由a 流向b⑵5m/s(3)1.3J2015年11.(18分)(1)设磁场的磁感应强度大小为B ,cd 边刚进磁场时,线框做匀速运动的速度为v 1 E 1=2B l v 1 ① 设线框总电阻为R ,此时线框中电流为I 1,闭合电路欧姆定律,有 11E I R=② 设此时线框所受安培力为F 1,有112l F I B = ③ 由于线框做匀速运动,其受力平衡,有mg=F 1 ④由①②③④式得122mg v =4l RB ⑤ 设ab 边离开磁场之前,线框做匀速运动的速度为v 2,同理可得 222mg v =lRB ⑥ 由⑤⑥式得v 2=4v 1 ⑦ (2)线框自释放直到cd 边进入磁场前,有机械能守恒定律,有2mgl=1/2m 21v ⑧ 线框完全穿过磁场的过程中,由能量守恒定律,有 222111mg 2l+=mv -mv 22H Q +() ⑨ 由⑦⑧⑨式得28QH l mg=+ ⑩2005 .由能量守恒定律得:mgv=P ① 代入数据得:v=4.5m/s ② 又 E =BLv ③设电阻R a 与R b 的并联电阻为R 外,ab 棒的电阻为r ,有111a b R R R +外= ④ EI R r=+外 ⑤P=IE ⑥ 代入数据得:2R =6.0Ω ⑦(2007年)24.(18分)(1)设ab 上产生的磁感电动势为E ,回路中的电流为I ,ab 运动距离s 所用时间为t ,则有 Blv E = ①REI 4=② vs t = ③t R I Q )4(2= ④由上述方程得sl B QRv 224=⑤ (2)设电容器两极板间的电势差为U ,则有U =IR ⑥ 电容器所带电荷量q =CU ⑦ 解得BlsCQRq =⑧(2010年)11.(18分) (1)ab 对框架的压力11F m g =①框架受水平面的支持力21N F m g F =+②依题意,最大静摩擦力等于滑动摩擦力,则框架受到最大静摩擦力2N F F μ=③ab 中的感应电动势 E Blv = ④MN 中电流12EI R R =+⑤MN 受到的安培力F IlB =安⑥框架开始运动时2F F =安⑦由上述各式代入数据解得 6/v m s = ⑧(2)闭合回路中产生的总热量122R R Q Q R +=总 ⑨由能量守恒定律,得2112Fx m v Q =+总 ⑩代入数据解得 1.1x m =⑾(2011年)11.(8分)(1)棒cd 受到的安培力IlB F cd =① 棒cd 在共点力作用下平衡,则︒=30sin mg F cd②由①②式,代入数据得I=1A ③ 根据楞次定律可知,棒cd 中的电流方向由d 至c ④ (2)棒ab 与棒cd 受到的安培力大小相等F ab =F cd 对棒ab ,由共点力平衡知IlB mg F +︒=30sin ⑤代入数据解得F=0.2N(3)设在时间t 内棒cd 产生Q=0.1J 热量,由焦耳定律知⑥ Q=I 2Rt ⑦设棒ab 匀速运动的速度大小为v ,其产生的感应电动势E=Blv ⑧由闭合电路欧姆定律知I RE 2=⑨由运动学公式知在时间t 内,棒ab 沿导轨的位移x=vt ⑩ 力F 做的功W=Fx ○11综合上述各式,代入数据解得W=0.4J○12 (2012年)11.(18分)(1)设棒匀加速运动的时间为t ∆,回路的磁通量变化为∆Φ,回路中的平均感应电动势为E ,由法拉第电磁感应定律得tE ∆∆Φ=其中BLx =∆Φ 设回路中的平均电流为I ,由闭合电路欧姆定律得rR EI +=则通过电阻R 的电荷量为t I q ∆= 联立上述各式,代入数据得5.4=q C(2)设撤去外力时棒的速度为v ,对棒的匀加速运动过程,由运动学公式得as v 22= 设棒在撤去外力后的运动过程中安培力做功为W ,由动能定理得2210mv W -= 撤去外力后回路中产生的焦耳热W Q -=2 联立各式代入数据可得8.12=Q J(3)由题意可知,撤去外力前后回路中产生的焦耳热之比1:2:21=Q Q ,可得6.31=Q J棒在运动的整个过程中,由功能关系可知4.521=+=Q Q W F J。

相关文档
