晶圆(Wafer) 制程工艺学习
晶圆制作工艺流程
晶圆制作工艺流程晶圆是制造半导体芯片的基本材料，半导体集成电路最主要的原料是硅，因此对应的就是硅晶圆。
硅在自然界中以硅酸盐或二氧化硅的形式广泛存在于岩石、砂砾中，硅晶圆的制造可以归纳为三个基本步骤：硅提炼及提纯、单晶硅生长、晶圆成型。
首先是硅提纯，将沙石原料放入一个温度约为2000 ℃，并且有碳源存在的电弧熔炉中，在高温下，碳和沙石中的二氧化硅进行化学反应（碳与氧结合，剩下硅），得到纯度约为98%的纯硅，又称作冶金级硅，这对微电子器件来说不够纯，因为半导体材料的电学特性对杂质的浓度非常敏感，因此对冶金级硅进行进一步提纯：将粉碎的冶金级硅与气态的氯化氢进行氯化反应，生成液态的硅烷，然后通过蒸馏和化学还原工艺，得到了高纯度的多晶硅，其纯度高达99.999999999%，成为电子级硅。
接下来是单晶硅生长，最常用的方法叫直拉法。
如下图所示，高纯度的多晶硅放在石英坩埚中，并用外面围绕着的石墨加热器不断加热，温度维持在大约1400 ℃，炉中的空气通常是惰性气体，使多晶硅熔化，同时又不会产生不需要的化学反应。
为了形成单晶硅，还需要控制晶体的方向：坩埚带着多晶硅熔化物在旋转，把一颗籽晶浸入其中，并且由拉制棒带着籽晶作反方向旋转，同时慢慢地、垂直地由硅熔化物中向上拉出。
熔化的多晶硅会粘在籽晶的底端，按籽晶晶格排列的方向不断地生长上去。
因此所生长的晶体的方向性是由籽晶所决定的，在其被拉出和冷却后就生长成了与籽晶内部晶格方向相同的单晶硅棒。
用直拉法生长后，单晶棒将按适当的尺寸进行切割，然后进行研磨，将凹凸的切痕磨掉，再用化学机械抛光工艺使其至少一面光滑如镜，晶圆片制造就完成了。
单晶硅棒的直径是由籽晶拉出的速度和旋转速度决定的，一般来说，上拉速率越慢，生长的单晶硅棒直径越大。
而切出的晶圆片的厚度与直径有关，虽然半导体器件的制备只在晶圆的顶部几微米的范围内完成，但是晶圆的厚度一般要达到1 mm，才能保证足够的机械应力支撑，因此晶圆的厚度会随直径的增长而增长。
晶圆制备的九个工艺步骤
晶圆制备的九个工艺步骤嘿，朋友们！今天咱就来讲讲晶圆制备的那九个工艺步骤。
你可别小瞧这晶圆制备啊，就好比盖房子，那每一步都得精心细致，稍有差错可就全白费啦！首先就是要选好材料，这就像做菜选食材一样重要。
得挑那些高质量的，不然怎么能做出好的晶圆呢！然后呢，要进行清洗，把那些杂质啥的都洗掉，让晶圆清清爽爽的。
接下来就是热处理啦，这就像是给晶圆来个“桑拿浴”，让它变得更结实。
再之后就是光刻，这可神奇了，就像给晶圆画画一样，把那些精细的图案都印上去。
刻蚀就像是雕琢，把不需要的部分去掉，留下精华。
然后是掺杂，给晶圆加点“调料”，让它具备特殊的性能。
薄膜沉积呢，就像给晶圆穿上一层“衣服”，起到保护和功能性的作用。
平坦化就像是给地面磨平一样，让晶圆表面更光滑。
最后一步就是检查啦，这可不能马虎，得仔仔细细地看，有一点问题都不行啊！你想想，这九个步骤，哪一个不重要？哪一个能随便应付？这就跟人成长一样，每一步都得稳稳当当的。
要是中间出了岔子，那可就麻烦了。
咱就说，要是清洗不干净，那后面的步骤能做好吗？肯定不行啊！就好比脸上有脏东西没洗干净就化妆，那能好看吗？所以啊，这晶圆制备的九个工艺步骤，那都是环环相扣，缺一不可。
每一个从事这行的人都得打起十二分的精神，认真对待每一个步骤。
咱也得明白，科技的发展就是这样，一点点积累，一点点进步。
这晶圆制备虽然听起来很专业很复杂，但只要咱认真去了解，其实也不难理解嘛。
总之，这九个工艺步骤就是晶圆制备的关键，它们共同铸就了半导体行业的坚实基础。
让我们一起为这些默默付出的人们点赞，为科技的进步欢呼吧！。
晶圆制造工艺流程9个步骤
晶圆制造工艺流程9个步骤嘿，朋友们！今天咱来聊聊晶圆制造工艺流程的那9 个神奇步骤呀！你想想看，就像盖房子得先打地基一样，晶圆制造也是个精细活儿。
第一步呢，就是要准备好那片晶圆衬底，这就好比是房子的根基呀，得稳稳当当的。
然后呢，就要在上面进行氧化啦，给它穿上一层“保护衣”，就像我们冬天要穿厚棉袄一样。
接下来呀，是光刻！这可重要了，就像是在晶圆这个大画布上精心描绘图案，得特别仔细，不能有一点儿差错呢。
然后就是刻蚀啦，把不需要的部分去掉，就好像雕刻大师在精心雕琢一件艺术品。
离子注入这一步呢，就像是给晶圆注入了特别的力量，让它变得更强大、更有本领。
薄膜沉积呢，就像是给晶圆披上了各种好看的“外衣”，让它变得更加丰富多彩。
化学机械抛光这一步呀，就像是给晶圆来个彻底的“美容”，让它变得光滑又亮丽。
测试这一步可不能少，就像我们考试一样，得看看晶圆合不合格呀。
最后一步，就是封装啦，把晶圆好好地保护起来，让它能安全地去发挥自己的作用。
你说这晶圆制造工艺流程是不是特别神奇呀！从一块普通的衬底，经过这么多步骤的精心打造，最后变成了能在各种电子设备里大显身手的重要部件。
这就跟一个小娃娃慢慢长大，变成一个有本事的大人一样呢！每个步骤都那么重要，少了哪一个都不行。
想象一下，如果其中一个步骤出了问题，那整个晶圆不就毁了吗？所以呀，那些制造晶圆的人可得特别细心、特别专业才行。
他们就像是一群神奇的魔法师，用他们的双手和智慧创造出了这些小小的晶圆，却有着大大的能量。
咱平时用的手机呀、电脑呀，里面可都有这些晶圆的功劳呢。
它们在背后默默地工作着，让我们的生活变得更加便利和精彩。
所以呀，可别小看了这小小的晶圆制造工艺流程，它可是科技世界里的大功臣呢！怎么样，是不是对晶圆制造工艺流程有了更深的了解啦？嘿嘿！。
晶圆(Wafer) 制程工艺学习
晶圆（Wafer）制程工藝學習晶圆（Wafer）的生产由砂即（二氧化硅）开始，经由电弧炉的提炼还原成冶炼级的硅，再经由盐酸氯化，产生三氯化硅，经蒸馏纯化后，透过慢速分解过程，制成棒状或粒状的「多晶硅」。
一般晶圆制造厂，将多晶硅融解后，再利用硅晶种慢慢拉出单晶硅晶棒。
一支85公分长，重76.6公斤的8吋硅晶棒，约需2天半时间长成。
经研磨、拋光、切片后，即成半导体之原料晶圆片。
光学显影光学显影是在光阻上经过曝光和显影的程序，把光罩上的图形转换到光阻下面的薄膜层或硅晶上。
光学显影主要包含了光阻涂布、烘烤、光罩对准、曝光和显影等程序。
小尺寸之显像分辨率，更在 IC 制程的进步上，扮演着最关键的角色。
由于光学上的需要，此段制程之照明采用偏黄色的可见光。
因此俗称此区为黄光区。
干式蚀刻技术在半导体的制程中，蚀刻被用来将某种材质自晶圆表面上移除。
干式蚀刻（又称为电浆蚀刻）是目前最常用的蚀刻方式，其以气体作为主要的蚀刻媒介，并藉由电浆能量来驱动反应。
电浆对蚀刻制程有物理性与化学性两方面的影响。
首先，电浆会将蚀刻气体分子分解，产生能够快速蚀去材料的高活性分子。
此外，电浆也会把这些化学成份离子化，使其带有电荷。
晶圆系置于带负电的阴极之上，因此当带正电荷的离子被阴极吸引并加速向阴极方向前进时，会以垂直角度撞击到晶圆表面。
芯片制造商即是运用此特性来获得绝佳的垂直蚀刻，而后者也是干式蚀刻的重要角色。
基本上，随着所欲去除的材质与所使用的蚀刻化学物质之不同，蚀刻由下列两种模式单独或混会进行：1. 电浆内部所产生的活性反应离子与自由基在撞击晶圆表面后，将与某特定成份之表面材质起化学反应而使之气化。
如此即可将表面材质移出晶圆表面，并透过抽气动作将其排出。
2. 电浆离子可因加速而具有足够的动能来扯断薄膜的化学键，进而将晶圆表面材质分子一个个的打击或溅击（sputtering）出来。
化学气相沉积技术化学气相沉积是制造微电子组件时，被用来沉积出某种薄膜(film)的技术，所沉积出的薄膜可能是介电材料(绝缘体)(dielectrics)、导体、或半导体。
晶圆制作过程
晶圆制作过程第一阶段1. 沙子：硅是地壳内第二丰富的元素，而脱氧后的沙子(尤其是石英)最多包含25％的硅元素，以二氧化硅(SiO2)的形式存在，这也是半导体制造产业的基础。
2. 硅熔炼：12英寸/300毫米晶圆级，下同。
通过多步净化得到可用于半导体制造质量的硅，学名电子级硅(EGS)，平均每一百万个硅原子中最多只有一个杂质原子。
此图展示了是如何通过硅净化熔炼得到大晶体的，最后得到的就是硅锭(Ingot)。
3.单晶硅锭：整体基本呈圆柱形，重约100千克，硅纯度99.9999％。
第二阶段4. 硅锭切割：横向切割成圆形的单个硅片，也就是我们常说的晶圆(Wafer)。
顺便说，这下知道为什么晶圆都是圆形的了吧？5. 晶圆：切割出的晶圆经过抛光后变得几乎完美无瑕，表面甚至可以当镜子。
事实上，Intel自己并不生产这种晶圆，而是从第三方半导体企业那里直接购买成品，然后利用自己的生产线进一步加工，比如现在主流的45nm HKMG(高K金属栅极)。
值得一提的是，Intel公司创立之初使用的晶圆尺寸只有2英寸/50毫米。
第三阶段6. 光刻胶(Photo Resist)：图中蓝色部分就是在晶圆旋转过程中浇上去的光刻胶液体，类似制作传统胶片的那种。
晶圆旋转可以让光刻胶铺的非常薄、非常平。
光刻一：光刻胶层随后透过掩模(Mask)被曝光在紫外线(UV)之下，变得可溶，期间发生的化学反应类似按下机械相机快门那一刻胶片的变化。
掩模上印着预先设计好的电路图案，紫外线透过它照在光刻胶层上，就会形成微处理器的每一层电路图案。
一般来说，在晶圆上得到的电路图案是掩模上图案的四分之一。
光刻二：由此进入50-200纳米尺寸的晶体管级别。
一块晶圆上可以切割出数百个处理器，不过从这里开始把视野缩小到其中一个上，展示如何制作晶体管等部件。
晶体管相当于开关，控制着电流的方向。
现在的晶体管已经如此之小，一个针头上就能放下大约3000万个。
第四阶段7. 溶解光刻胶：光刻过程中曝光在紫外线下的光刻胶被溶解掉，清除后留下的图案和掩模上的一致。
wafer晶圆 制造原理
wafer晶圆制造原理
晶圆，即Wafer，是半导体组件“晶片”或“芯片”的基材。
其制造原理主要包含以下几个步骤：
1. 硅材料的制备：首先，从沙子中提取出高纯度的硅材料。
这一过程需要经过电弧炉的提炼、盐酸氯化以及蒸馏等步骤，最终制成高纯度的多晶硅，纯度高达%。
2. 单晶硅的制备：将多晶硅融解后，再在融液里种入籽晶，然后慢慢拉出，形成圆柱状的单晶硅晶棒。
这个过程被称为“长晶”，由于籽晶的晶面取向确定，使得硅晶棒具有一致的晶体结构。
3. 晶圆的制备：从单晶硅晶棒上切下圆形薄片，这些薄片就是晶圆。
这些薄片经过进一步的处理和加工，就可以成为芯片的基材。
4. 芯片的制造：在晶圆上，通过一系列复杂的制程，包括光罩、感光、蚀刻、金属蒸着等步骤，制造出各种微型组件和微细线路。
这些制程使得在独立的“晶粒”（Die）上完成各种微型组件及微细线路的制造。
5. 背面处理：在晶圆的背面蒸着上黄金层，作为晶粒固着（Die Attach）于脚架上的用途。
以上流程完成后，就可以得到制造芯片所需的晶圆。
建议查询相关资料了解具体流程细节或咨询芯片制作专业人士。
晶圆制程工艺流程
晶圆制程工艺流程晶圆制程工艺流程是半导体制造中非常重要的一环。
它涉及到了从晶圆材料的准备到最终产品的制备过程。
下面我将介绍一下晶圆制程工艺流程的主要步骤。
晶圆制程的第一步是准备晶圆材料。
晶圆材料通常是由硅单晶片制成，需要经过去除杂质、清洗和抛光等步骤，以确保材料的纯净度和平整度。
接下来是光刻步骤。
光刻是将设计好的电路图案转移到晶圆上的关键步骤。
首先，在晶圆表面涂上光刻胶，然后使用光刻机将光刻胶上的电路图案通过光刻掩膜投射到光刻胶上。
之后，使用化学溶剂去除未曝光的光刻胶，形成电路图案。
然后是刻蚀步骤。
刻蚀是将光刻胶上的电路图案转移到晶圆表面的关键步骤。
通过将晶圆放入刻蚀机中，使用化学气体对晶圆表面进行刻蚀，去除未被光刻胶保护的区域，从而在晶圆上形成电路结构。
接下来是沉积步骤。
沉积是在晶圆表面沉积一层薄膜，用于形成电路的不同层次。
常见的沉积方法有化学气相沉积和物理气相沉积等。
通过这一步骤，可以在晶圆上逐层形成电路的结构。
然后是清洗步骤。
在晶圆制程中，由于各种步骤的进行，晶圆表面会有一些污染物和残留物。
因此，需要将晶圆放入清洗机中，使用化学溶液进行清洗，以确保晶圆的纯净度。
最后是封装步骤。
封装是将制备好的芯片封装成最终产品的步骤。
在封装过程中，芯片会被封装在塑料封装体中，并进行焊接和封装密封等步骤，以保护芯片并提供电气连接。
晶圆制程工艺流程是一个复杂而关键的过程，它涉及到了多个步骤，包括晶圆材料的准备、光刻、刻蚀、沉积、清洗和封装等。
每个步骤都需要精确的控制和严格的质量检测，以确保最终产品的质量和性能。
晶圆制程工艺的不断改进和创新，对于半导体行业的发展起着重要的推动作用。
wafer晶圆 制造原理
wafer晶圆制造原理引言概述：Wafer晶圆是半导体制造中不可或缺的重要组成部分。
它是半导体芯片制造的基础，具有关键的制造原理。
本文将从六个大点来详细阐述Wafer晶圆的制造原理。
正文内容：1. 晶圆材料选择：1.1 材料特性：Wafer晶圆通常采用硅材料，因为硅具有良好的半导体特性，如导电性和热传导性。
1.2 纯度要求：晶圆材料的纯度非常重要，因为杂质会影响晶圆的电性能和可靠性。
因此，晶圆材料必须经过严格的纯化过程，以确保高纯度。
2. 晶圆生长：2.1 单晶生长：晶圆的生长过程通常采用单晶生长技术，通过将熔融的硅材料缓慢冷却，使其形成单晶结构。
2.2 晶圆直径控制：晶圆直径的控制对于半导体芯片的制造非常重要。
晶圆的直径越大，可以容纳更多的芯片，从而提高生产效率。
3. 晶圆切割：3.1 晶圆切割工艺：晶圆生长后，需要进行切割成薄片，以便进行后续的加工。
切割工艺通常采用钻石刀片或激光切割技术。
3.2 切割精度：切割精度对于晶圆的质量和产量都有重要影响。
切割过程中需要控制切割角度和切割深度，以确保切割的薄片平整和精确。
4. 晶圆清洗：4.1 清洗目的：晶圆在切割过程中会产生许多杂质和污染物，需要进行清洗。
清洗的目的是去除杂质，保证晶圆的表面干净。
4.2 清洗方法：常见的清洗方法包括化学清洗和超声波清洗。
化学清洗使用化学溶液来溶解污染物，超声波清洗利用超声波震荡来去除污染物。
5. 晶圆涂覆：5.1 涂覆目的：晶圆涂覆是为了保护晶圆表面，并提供一个适合芯片制造的工作平台。
5.2 涂覆材料：常用的涂覆材料包括光刻胶和保护膜。
光刻胶用于芯片的光刻工艺，保护膜用于保护晶圆表面免受污染和损伤。
6. 晶圆检测：6.1 检测目的：晶圆检测是为了确保晶圆的质量和可靠性。
通过检测可以发现晶圆表面的缺陷和杂质。
6.2 检测方法：常用的检测方法包括光学检测和电学检测。
光学检测使用光学显微镜或显微摄像机来观察晶圆表面，电学检测使用电学测试仪器来测量晶圆的电性能。
半导体行业专业知识-wafer知识
半导体行业专业知识 - Wafer 知识在半导体行业中，晶圆（Wafer）是一种重要的概念。
晶圆是半导体工厂生产芯片的基础，它通过光刻技术在上面刻出芯片上的电路和电子元器件。
本文将介绍一些关于晶圆的基础知识，以及与晶圆相关的工艺流程。
晶圆的基础知识晶圆又被称为衬底，它是由单晶硅材料制成，并且表面非常平整。
在制造晶圆时，首先需要采用化学气相沉积等技术将硅石及硅片中的多晶硅转化为单晶硅，然后通过超细磨片技术将硅块加工成薄而平整的圆盘，这就是晶圆。
晶圆的尺寸通常是指直径，主要有6英寸、8英寸、12英寸等几种规格，现在逐渐向更大的尺寸发展，如14英寸、18英寸等。
硅晶圆的制造工艺中还要注意晶圆表面的净化、去除有机污染物、消除缺陷等问题，以保证芯片的质量。
晶圆与半导体工艺晶圆在半导体工艺中起着至关重要的作用，通过晶圆衬底上的光阻和掩膜，施加光照、刻蚀等工艺，形成电路和元器件。
晶圆工艺的步骤如下：前处理前处理是指在晶圆上形成光阻和其他掩膜准备工作。
这个过程主要分为清洗、干燥、回流、涂敷、曝光等步骤，这些过程保证了晶圆表面的平整和光阻的黏附性，以及涂敷的厚度和误差。
离子注入离子注入通常是指将外界材料掺入晶圆内部，以改变晶圆中的电子元器件的性质。
这个过程中要注意注入能量、保证注入的均匀性等问题。
薄膜沉积薄膜沉积是指在晶圆表面上沉积一层新的材料，如金属、氧化物，以增加芯片的实用性。
这个过程包括物理气相沉积、化学气相沉积等技术。
集成电路制造集成电路的制造是指将电子器件和电路的制造过程，与晶圆上的光阻和掩膜相结合，对晶圆表面进行刻蚀、沉积等工艺，最终制成电子元器件。
本文简单介绍了晶圆在半导体工艺中的重要作用，以及晶圆的基础知识和工艺流程。
虽然前沿技术的发展迅速，但是晶圆作为半导体工厂的基础，仍然是半导体行业中至关重要的一环。
晶圆生产流程及每道工序的关键工艺参数
晶圆生产流程及关键工艺参数1. 晶圆生产流程概述晶圆生产是半导体工业中的重要环节，主要包括晶圆切割、清洗、掩膜光刻、离子注入、扩散、腐蚀、金属化等多个工序。
下面将详细介绍每个工序的步骤和关键工艺参数。
2. 晶圆生产流程详解2.1 晶圆切割晶圆切割是将硅单晶棒切割成具有一定厚度的硅片，主要步骤包括：2.1.1 硅单晶棒修整将硅单晶棒进行修整，使其表面光滑且直径均匀。
2.1.2 硅单晶棒预定位对硅单晶棒进行预定位，确定切割位置。
2.1.3 硅单晶棒切割使用金刚石线锯将硅单晶棒切割成硅片。
2.1.4 硅片清洗将切割好的硅片进行清洗，去除杂质和污染物。
2.2 清洗清洗是将硅片表面的杂质和污染物去除，主要步骤包括：2.2.1 预清洗将硅片浸泡在预清洗液中，去除大部分粉尘和有机污染物。
2.2.2 主清洗使用酸性或碱性清洗液对硅片进行主要清洗，去除残留的有机污染物和金属离子。
2.2.3 漂洗用纯水对硅片进行漂洗，去除清洗液残留。
2.2.4 干燥将硅片在干燥器中进行干燥，去除水分。
2.3 掩膜光刻掩膜光刻是通过光刻胶和掩膜模板将芯片图形转移到硅片上，主要步骤包括：2.3.1 光刻胶涂覆将光刻胶均匀涂覆在硅片上。
2.3.2 掩膜对位将掩膜模板对准硅片，并通过对位器进行精确定位。
2.3.3 曝光使用紫外光将掩膜模板上的芯片图形转移到硅片上。
2.3.4 显影使用显影液去除未曝光的光刻胶，形成芯片图形。
2.4 离子注入离子注入是将特定元素注入硅片表面，改变硅片的导电性能，主要步骤包括：2.4.1 离子源准备准备离子源和加速器设备，确定注入元素和能量。
2.4.2 离子束对准将离子束对准硅片表面，并通过对位器进行精确定位。
2.4.3 注入通过加速器加速离子束，使其注入硅片表面，并控制注入剂量和深度。
2.5 扩散扩散是将特定元素在硅片中进行扩散，形成PN结构，主要步骤包括：2.5.1 清洗将注入后的硅片进行清洗，去除污染物。
晶圆(Wafer) 制程工艺学习
晶圆(Wａｆｅr) 制程工藝學習晶圆（Waｆｅｒ）得生产由砂即(二氧化硅)开始,经由电弧炉得提炼还原成冶炼级得硅,再经由盐酸氯化，产生三氯化硅,经蒸馏纯化后,透过慢速分解过程,制成棒状或粒状得「多晶硅」。
一般晶圆制造厂,将多晶硅融解后,再利用硅晶种慢慢拉出单晶硅晶棒。
一支８5公分长,重76、6公斤得８吋硅晶棒，约需２天半时间长成。
经研磨、拋光、切片后，即成半导体之原料晶圆片。
ﻫ光学显影光学显影就是在光阻上经过曝光与显影得程序，把光罩上得图形转换到光阻下面得薄膜层或硅晶上。
光学显影主要包含了光阻涂布、烘烤、光罩对准、曝光与显影等程序。
小尺寸之显像分辨率,更在ＩC 制程得进步上，扮演着最关键得角色。
由于光学上得需要,此段制程之照明采用偏黄色得可见光。
因此俗称此区为黄光区。
干式蚀刻技术在半导体得制程中,蚀刻被用来将某种材质自晶圆表面上移除。
干式蚀刻(又称为电浆蚀刻)就是目前最常用得蚀刻方式,其以气体作为主要得蚀刻媒介,并藉由电浆能量来驱动反应。
ﻫ电浆对蚀刻制程有物理性与化学性两方面得影响。
首先,电浆会将蚀刻气体分子分解,产生能够快速蚀去材料得高活性分子。
此外,电浆也会把这些化学成份离子化，使其带有电荷。
晶圆系置于带负电得阴极之上,因此当带正电荷得离子被阴极吸引并加速向阴极方向前进时,会以垂直角度撞击到晶圆表面。
芯片制造商即就是运用此特性来获得绝佳得垂直蚀刻，而后者也就是干式蚀刻得重要角色。
基本上,随着所欲去除得材质与所使用得蚀刻化学物质之不同，蚀刻由下列两种模式单独或混会进行: ﻫ1、电浆内部所产生得活性反应离子与自由基在撞击晶圆表面后,将与某特定成份之表面材质起化学反应而使之气化。
如此即可将表面材质移出晶圆表面,并透过抽气动作将其排出。
ﻫ2、电浆离子可因加速而具有足够得动能来扯断薄膜得化学键,进而将晶圆表面材质分子一个个得打击或溅击(sｐuttｅｒiｎg)出来。
ﻫ化学气相沉积技术化学气相沉积就是制造微电子组件时,被用来沉积出某种薄膜（filｍ)得技术,所沉积出得薄膜可能就是介电材料(绝缘体)（dieleｃｔriｃs)、导体、或半导体。
晶圆(Wafer) 制程工艺学习
晶圆（Wafer）制程工藝學習晶圆（Wafer）的生产由砂即（二氧化硅）开始，经由电弧炉的提炼还原成冶炼级的硅，再经由盐酸氯化，产生三氯化硅，经蒸馏纯化后，透过慢速分解过程，制成棒状或粒状的「多晶硅」。
一般晶圆制造厂，将多晶硅融解后，再利用硅晶种慢慢拉出单晶硅晶棒。
一支85公分长，重76.6公斤的8吋硅晶棒，约需2天半时间长成。
经研磨、拋光、切片后，即成半导体之原料晶圆片。
光学显影光学显影是在光阻上经过曝光和显影的程序，把光罩上的图形转换到光阻下面的薄膜层或硅晶上。
光学显影主要包含了光阻涂布、烘烤、光罩对准、曝光和显影等程序。
小尺寸之显像分辨率，更在 IC 制程的进步上，扮演着最关键的角色。
由于光学上的需要，此段制程之照明采用偏黄色的可见光。
因此俗称此区为黄光区。
干式蚀刻技术在半导体的制程中，蚀刻被用来将某种材质自晶圆表面上移除。
干式蚀刻（又称为电浆蚀刻）是目前最常用的蚀刻方式，其以气体作为主要的蚀刻媒介，并藉由电浆能量来驱动反应。
电浆对蚀刻制程有物理性与化学性两方面的影响。
首先，电浆会将蚀刻气体分子分解，产生能够快速蚀去材料的高活性分子。
此外，电浆也会把这些化学成份离子化，使其带有电荷。
晶圆系置于带负电的阴极之上，因此当带正电荷的离子被阴极吸引并加速向阴极方向前进时，会以垂直角度撞击到晶圆表面。
芯片制造商即是运用此特性来获得绝佳的垂直蚀刻，而后者也是干式蚀刻的重要角色。
基本上，随着所欲去除的材质与所使用的蚀刻化学物质之不同，蚀刻由下列两种模式单独或混会进行：1. 电浆内部所产生的活性反应离子与自由基在撞击晶圆表面后，将与某特定成份之表面材质起化学反应而使之气化。
如此即可将表面材质移出晶圆表面，并透过抽气动作将其排出。
2. 电浆离子可因加速而具有足够的动能来扯断薄膜的化学键，进而将晶圆表面材质分子一个个的打击或溅击（sputtering）出来。
化学气相沉积技术化学气相沉积是制造微电子组件时，被用来沉积出某种薄膜(film)的技术，所沉积出的薄膜可能是介电材料(绝缘体)(dielectrics)、导体、或半导体。
晶圆Wafer制程工艺学习
精心整理晶圆（Wafer ）制程工艺学习晶圆（Wafer ）的生产由砂即（二氧化硅）开始，经由电弧炉的提炼还原成冶炼级的硅，再经由盐酸氯化，产生三氯化硅，经蒸馏纯化后，透过慢速分解过程，制成棒状或粒状的「多晶硅」。
一般晶圆制造厂，将多晶硅融解后，再利用硅晶种慢慢拉出单晶硅晶棒。
一支85公分长，重76.6公斤的8寸硅晶棒，约需2天半时间长成。
经研磨、抛光、切片后，即成半导体之原料晶圆片。
光学显影光学显影是在光阻上经过曝光和显影的程序，把光罩上的图形转换到光阻下面的薄膜层或硅晶进行：1.2.源(CVD 制程产生的薄膜厚度从低于0.5微米到数微米都有，不过最重要的是其厚度都必须足够均匀。
较为常见的CVD 薄膜包括有：■二气化硅（通常直接称为氧化层）■氮化硅■多晶硅■耐火金属与这类金属之其硅化物可作为半导体组件绝缘体的二氧化硅薄膜与电浆氮化物介电层（plasmasnitridedielectrics ）是目前CVD 技术最广泛的应用。
这类薄膜材料可以在芯片内部构成三种主要的介质薄膜：内层介电层（ILD ）、内金属介电层（IMD ）、以及保护层。
此外、金层化学气相沉积（包括钨、铝、氮化钛、以及其它金属等）也是一种热门的CVD 应用。
物理气相沉积技术如其名称所示，物理气相沉积（PhysicalVaporDeposition）主要是一种物理制程而非化学制程。
此技术一般使用氩等钝气，藉由在高真空中将氩离子加速以撞击溅镀靶材后，可将靶材原子一个个溅击出来，并使被溅击出来的材质（通常为铝、钛或其合金）如雪片般沉积在晶圆表面。
制程反应室内部的高温与高真空环境，可使这些金属原子结成晶粒，再透过微影图案化（patterned）与蚀刻，来得到半导体组件所要的导电电路。
解离金属电浆（IMP）物理气相沉积技术解离金属电浆是最近发展出来的物理气相沉积技术，它是在目标区与晶圆之间，利用电浆，针对从目标区溅击出来的金属原子，在其到达晶圆之前，加以离子化。
晶圆制造的全制程详细流程步骤
晶圆制造的全制程详细流程步骤1.晶圆制造的第一步是原料的准备和筛选。
The first step in wafer manufacturing is the preparation and screening of raw materials.2.接着是将原料进行混合和研磨，以确保质地均匀。
Then the raw materials are mixed and ground to ensure uniform texture.3.混合研磨后的原料被压制成圆形块状。
The mixed and ground raw materials are compressed into circular blocks.4.圆形块状的原料经过高温高压处理，形成晶体结构。
The circular block of raw materials is processed at high temperature and high pressure to form a crystalline structure.5.接着是将晶体块状材料切割成薄片，形成晶圆的基础材料。
Then the crystalline block material is cut into thin slices to form the basic material for wafers.6.切割后的晶圆基础材料需要进行清洗和化学处理，以去除杂质和提高表面光洁度。
The cut wafer base material needs to be cleaned and chemically treated to remove impurities and improve surface smoothness.7.清洗处理后的晶圆基础材料需要进行光刻，将图形和结构转移到表面。
The cleaned and treated wafer base material needs to undergo photolithography to transfer patterns and structures onto the surface.8.光刻之后，晶圆基础材料被浸入化学溶液中进行腐蚀和刻蚀。
晶圆制程工艺
晶圆制程工艺晶圆制程工艺是半导体制造过程中的关键环节，它涉及到将晶圆上的电路图案转化为实际的电子器件的过程。
本文将介绍晶圆制程工艺的基本概念、主要步骤以及相关技术。
一、晶圆制程工艺的基本概念晶圆制程工艺是指将半导体材料加工成电子器件的一系列工艺步骤。
晶圆是一种薄而圆的硅片，它是半导体器件的基础。
晶圆制程工艺的目标是通过一系列的加工步骤，将电路图案转移到晶圆上，并形成电子器件的结构。
1. 晶圆清洗：在制程开始之前，晶圆需要经过严格的清洗过程，以去除表面的杂质和污染物，确保制程的准确性和稳定性。
2. 晶圆涂覆：在晶圆表面涂覆一层光刻胶，以便后续的光刻步骤。
光刻胶的选择和涂覆的均匀性对于电路图案的精确转移至关重要。
3. 光刻：使用光刻机将电路图案投射到晶圆上。
光刻胶的敏感性和光刻机的精度决定了电路图案的分辨率和精度。
4. 蚀刻：通过化学或物理方法去除未被光刻胶保护的部分材料，形成电路图案的结构。
蚀刻过程需要精确控制时间和温度，以确保电路结构的准确性。
5. 沉积：在晶圆表面沉积一层薄膜，用于形成电子器件的结构。
常见的沉积方法包括化学气相沉积和物理气相沉积。
6. 清洗和检测：在每个制程步骤之后，晶圆需要进行清洗和检测，以确保制程的准确性和稳定性。
清洗过程可以去除残留的杂质和污染物，而检测过程可以验证电子器件的性能和质量。
三、晶圆制程工艺的相关技术1. 纳米制程技术：随着半导体器件的不断发展，制程工艺也在不断进步。
纳米制程技术可以实现更小尺寸的电子器件，提高集成度和性能。
2. 三维集成技术：传统的晶圆制程工艺是在晶圆的平面上进行加工，而三维集成技术可以在垂直方向上进行加工，实现更高的集成度和功能性。
3. 光刻技术：光刻技术是晶圆制程工艺中的核心步骤之一，它的发展直接影响到电路图案的分辨率和精度。
近年来，光刻技术不断突破传统的分辨率极限，实现了更高的精度和分辨率。
总结：晶圆制程工艺是半导体制造过程中不可或缺的环节，它将电路图案转化为实际的电子器件。
wafer 制程工艺流程
wafer 制程工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!微电子技术的基石：Wafer制程工艺流程详解在微电子领域，晶圆（Wafer）制造是集成电路生产的核心环节。
晶圆制造工艺流程知识分享
晶圆制造工艺流程1、表面清洗2、初次氧化3、CVD(Chemical Vapor deposition) 法沉积一层Si3N4 (Hot CVD 或LPCVD) 。
（1）常压CVD (Normal Pressure CVD)（2）低压CVD (Low Pressure CVD)（3）热CVD (Hot CVD)/(thermal CVD)（4）电浆增强CVD (Plasma Enhanced CVD)（5）MOCVD (Metal Organic CVD) & 分子磊晶成长(Molecular Beam Epitaxy) （6）外延生长法(LPE)4、涂敷光刻胶（1）光刻胶的涂敷（2）预烘(pre bake)（3）曝光（4）显影（5）后烘(post bake)（6）腐蚀(etching)（7）光刻胶的去除5、此处用干法氧化法将氮化硅去除6 、离子布植将硼离子(B+3) 透过SiO2 膜注入衬底，形成P 型阱7、去除光刻胶，放高温炉中进行退火处理8、用热磷酸去除氮化硅层，掺杂磷(P+5) 离子，形成N 型阱9、退火处理，然后用HF 去除SiO2 层10、干法氧化法生成一层SiO2 层，然后LPCVD 沉积一层氮化硅11、利用光刻技术和离子刻蚀技术，保留下栅隔离层上面的氮化硅层12、湿法氧化，生长未有氮化硅保护的SiO2 层，形成PN 之间的隔离区13、热磷酸去除氮化硅，然后用HF 溶液去除栅隔离层位置的SiO2 ，并重新生成品质更好的SiO2 薄膜, 作为栅极氧化层。
14、LPCVD 沉积多晶硅层，然后涂敷光阻进行光刻，以及等离子蚀刻技术，栅极结构，并氧化生成SiO2 保护层。
15、表面涂敷光阻，去除P 阱区的光阻，注入砷(As) 离子，形成NMOS 的源漏极。
用同样的方法，在N 阱区，注入B 离子形成PMOS 的源漏极。
16、利用PECVD 沉积一层无掺杂氧化层，保护元件，并进行退火处理。
wafer制作流程
wafer制作流程
Wafer制作流程
Wafer，即芯片晶圆，是半导体制造的基础材料之一。
这里我们将介绍芯片晶圆的制作过程。
1.单晶硅棒的生长
单晶硅棒是晶圆的主要原料。
它通过Czochralski方法生长，这种方法是将硅材料放入熔融石英坩埚中，在高温下融化，然后通过拉晶机械将单晶硅棒从熔融硅中拉出。
2.晶圆切割
将单晶硅棒切割成薄片，即晶圆。
晶圆的大小通常为8英寸或12英寸。
切割的方式有两种：一是采用线锯，二是采用内部切割机。
3.表面处理
晶圆表面必须经过一系列的处理，以便在后续的制作过程中得到更好的效果。
表面处理包括去除杂质、清洗、去除氧化层等步骤。
4.光刻
光刻是制作芯片图案的关键步骤之一。
在光刻过程中，首先在晶圆表面涂上一层光刻胶，然后使用光刻机将芯片图案投射到光刻胶表
面，形成图案。
5.蚀刻
蚀刻是将光刻胶保护的区域去除，以便在后续的步骤中得到所需的图案。
蚀刻液通常是一种强酸，可以溶解掉不需要的部分。
6.沉积
沉积是在晶圆表面沉积一层化学物质。
如沉积一层金属用于制作导线，沉积一层二氧化硅用于制作绝缘层。
7.退火
退火是将晶圆加热到高温，以消除应力和提高晶体质量。
退火的温度和时间取决于晶圆的尺寸和用途。
8.包装测试
晶圆被切割成小芯片，并在芯片上进行测试和校准。
测试包括电气特性测试、可靠性测试、温度测试等。
以上就是Wafer制作的主要流程。
芯片制造需要高度的技术和设备，这也是为什么芯片制造业是高度发达的原因之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

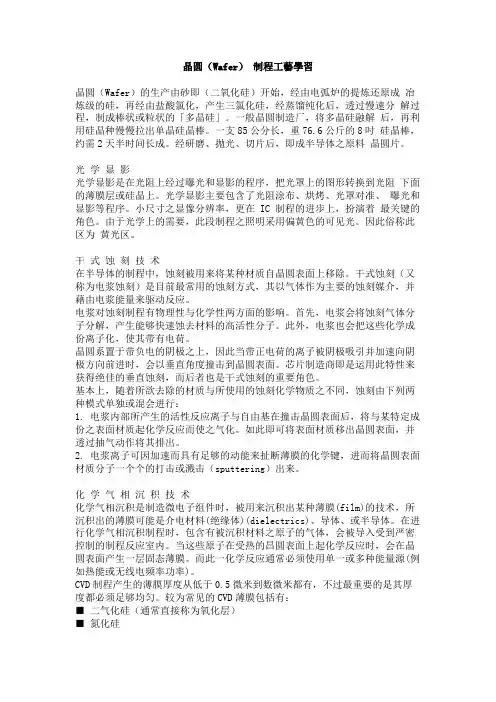

晶圆（Wafer）制程工藝學習晶圆（Wafer）的生产由砂即（二氧化硅）开始，经由电弧炉的提炼还原成冶炼级的硅，再经由盐酸氯化，产生三氯化硅，经蒸馏纯化后，透过慢速分解过程，制成棒状或粒状的「多晶硅」。
一般晶圆制造厂，将多晶硅融解后，再利用硅晶种慢慢拉出单晶硅晶棒。
一支85公分长，重76.6公斤的8吋硅晶棒，约需2天半时间长成。
经研磨、拋光、切片后，即成半导体之原料晶圆片。
光学显影光学显影是在光阻上经过曝光和显影的程序，把光罩上的图形转换到光阻下面的薄膜层或硅晶上。
光学显影主要包含了光阻涂布、烘烤、光罩对准、曝光和显影等程序。
小尺寸之显像分辨率，更在 IC 制程的进步上，扮演着最关键的角色。
由于光学上的需要，此段制程之照明采用偏黄色的可见光。
因此俗称此区为黄光区。
干式蚀刻技术在半导体的制程中，蚀刻被用来将某种材质自晶圆表面上移除。
干式蚀刻（又称为电浆蚀刻）是目前最常用的蚀刻方式，其以气体作为主要的蚀刻媒介，并藉由电浆能量来驱动反应。
电浆对蚀刻制程有物理性与化学性两方面的影响。
首先，电浆会将蚀刻气体分子分解，产生能够快速蚀去材料的高活性分子。
此外，电浆也会把这些化学成份离子化，使其带有电荷。
晶圆系置于带负电的阴极之上，因此当带正电荷的离子被阴极吸引并加速向阴极方向前进时，会以垂直角度撞击到晶圆表面。
芯片制造商即是运用此特性来获得绝佳的垂直蚀刻，而后者也是干式蚀刻的重要角色。
基本上，随着所欲去除的材质与所使用的蚀刻化学物质之不同，蚀刻由下列两种模式单独或混会进行：1. 电浆内部所产生的活性反应离子与自由基在撞击晶圆表面后，将与某特定成份之表面材质起化学反应而使之气化。
如此即可将表面材质移出晶圆表面，并透过抽气动作将其排出。
2. 电浆离子可因加速而具有足够的动能来扯断薄膜的化学键，进而将晶圆表面材质分子一个个的打击或溅击（sputtering）出来。
化学气相沉积技术化学气相沉积是制造微电子组件时，被用来沉积出某种薄膜(film)的技术，所沉积出的薄膜可能是介电材料(绝缘体)(dielectrics)、导体、或半导体。
在进行化学气相沉积制程时，包含有被沉积材料之原子的气体，会被导入受到严密控制的制程反应室内。
当这些原子在受热的昌圆表面上起化学反应时，会在晶圆表面产生一层固态薄膜。
而此一化学反应通常必须使用单一或多种能量源(例如热能或无线电频率功率)。
CVD制程产生的薄膜厚度从低于0.5微米到数微米都有，不过最重要的是其厚度都必须足够均匀。
较为常见的CVD薄膜包括有：■二气化硅（通常直接称为氧化层）■氮化硅■多晶硅■耐火金属与这类金属之其硅化物可作为半导体组件绝缘体的二氧化硅薄膜与电浆氮化物介电层（plasmas nitride dielectrics）是目前CVD技术最广泛的应用。
这类薄膜材料可以在芯片内部构成三种主要的介质薄膜：内层介电层（ILD）、内金属介电层（IMD）、以及保护层。
此外、金层化学气相沉积（包括钨、铝、氮化钛、以及其它金属等）也是一种热门的CVD应用。
物理气相沉积技术如其名称所示，物理气相沉积（Physical Vapor Deposition）主要是一种物理制程而非化学制程。
此技术一般使用氩等钝气，藉由在高真空中将氩离子加速以撞击溅镀靶材后，可将靶材原子一个个溅击出来，并使被溅击出来的材质（通常为铝、钛或其合金）如雪片般沉积在晶圆表面。
制程反应室内部的高温与高真空环境，可使这些金属原子结成晶粒，再透过微影图案化（patterned）与蚀刻，来得到半导体组件所要的导电电路。
解离金属电浆（IMP）物理气相沉积技术解离金属电浆是最近发展出来的物理气相沉积技术，它是在目标区与晶圆之间，利用电浆，针对从目标区溅击出来的金属原子，在其到达晶圆之前，加以离子化。
离子化这些金属原子的目的是，让这些原子带有电价，进而使其行进方向受到控制，让这些原子得以垂直的方向往晶圆行进，就像电浆蚀刻及化学气相沉积制程。
这样做可以让这些金属原子针对极窄、极深的结构进行沟填，以形成极均匀的表层，尤其是在最底层的部份。
