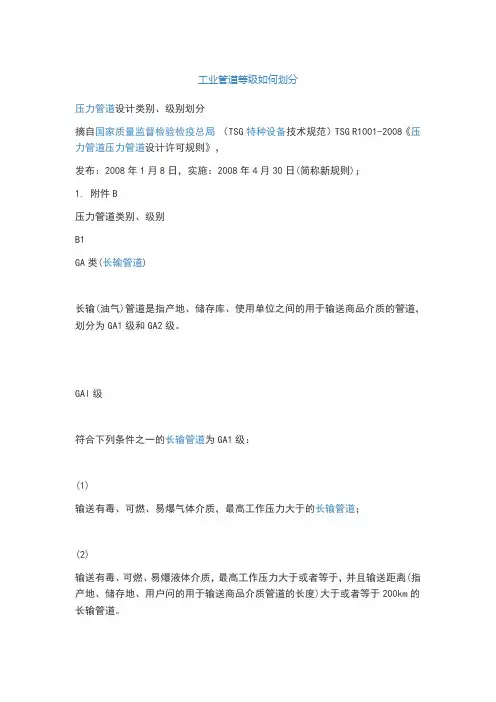

工业管道等级如何划分

工业管道等级如何划分压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSGR1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日（简称新规则）；1.附件B压力管道类别、级别B1GA类（长输管道）长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

GAl级符合下列条件之一的长输管道为GA1级：⑴输送有毒、可燃、易爆气体介质，最高工作压力大于的长输管道；⑵输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于，并且输送距离（指产地、储存地、用户问的用于输送商品介质管道的长度）大于或者等于200km的长输管道。

GA2级：GA1级以外的长输（油气）管道为GA2级。

B2GB类（公用管道）公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。

GBl级城镇燃气管道。

GB2级城镇热力管道。

B3GC类（工业管道）工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。

GCl级符合下列条件之一的工业管道为GC1级:⑴输送GB5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；⑵输送GB 50160- 1999《石油化工企业设计防火规范》及GB 50016- 2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于的管道；⑶输送流体介质并且设计压力大于或者等于，或者设计压力大于或者等于，并且设计温度大于或者等于400C的管道。

GC2级除本规定规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于规定的GCl级管道。

GC3级输送无毒、非可燃流体介质，设计压力小于或者等于，并且设计温度大于-20 C 但是小于185 C的管道。

B4GD类（动力管道）火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级、GD2级。

GD1级设计压力大于等于MPa,或者设计温度大于等于400C的管道。

GD2级设计压力小于，且设计温度小于400C的管道。

为了便于学习，特编制了压力管道分类及例举实例表；压力管道分类及例举实例表名称类别级别设计范围实例长输管道GA GA1（1）工况要求：输送有毒、可燃、易爆气体介质，最高工作压力Pn》,GA1（2）工况要求：输送有毒、可燃、易爆液体介质，最高工作压力Pn》，并且输送距离大于或者等于200km的长输管道本条款（包括了旧规范的GA1-3级管道）；GA2 GA2级:GA1级以外的长输（油气）管道为GA2级公用管道GB GB1 工况要求：用于市政和住宅小区的高压、次高压、中压燃气外网管道；GB2 工况要求：用于办公、住宅小区等的蒸汽、高温水（大于100C）热力外网管道；工业管道GC GC1（1）工况要求：符合GB5044-85危害介质的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道。

例如：铬酸盐、汞及化合物、铍及化合物、氰化物、锰、二硫化碳及无机盐化合物等的气、液介质管道；GC1（2）工况要求：输送GB50160- 1999《石油化工企业设计防火规范》及GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P》的管道.例如：液氧充装站氧气管道等；GC1（3）工况要求：工作压力P》或者设计压力P》，并且设计温度T > 400E的管道。

（本条款包括了旧规范的GC1-3级和GC1-4级管道）例如：1.二氧化碳充装站；GC2工况要求：除本规定规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于规定的GCl级管道。

1.符合GB50160-1992 及GB/T50016-2006规定的甲、乙类可燃气体或甲类可燃液体介质P v。

例如：氧气、乙炔气、工业用天然气管道；2. P V、T v 400E的管道。

例如：；）可燃流体介质：汽、柴油等；2）符合工况要求的用于生产的蒸汽管网等；3）腐蚀性较强的介质：酸、碱液体等；4）一般气体或有毒气（汽）体或高于沸点的液体等；5）用于工业项目的的蒸汽（400 C < T > 185C）热力外网；GC3工况要求：输送无毒、非可燃流体介质，设计压力P w,并且设计温度185 C < T > —20 C的管道。

例如：1）一般气体（汽）体或符合本条工况并高于沸点的液体等，例如：压缩空气等；2）用于工业项目符合本条工况的过热蒸汽、高温水（T > 100C）工业热力外网；GD类GD1 工况要求：火力发电厂用于输送蒸汽、汽水两相介质的管道，设计压力P > MPa,或者设计温度T >400E的管道.例如：高压、超高压火力发电机组等；GD2工况要求：火力发电厂用于输送蒸汽、汽水两相介质的管道，设计压力P w MPa,或者设计温度T w400E的管道。

例如：中压火力发电机组等；管道分级根据2008版特种设备安全技术规范，压力管道类别、级别划分如下一般以、为分界点，设计压力小于等于为低压管道，大于小于等于的为中压管道、大于的为高压管道。

按照材质分为：碳钢管，合金钢管按加工工艺分为：有缝管和无缝管压力管道分为三个类别分为为长输管道（GA类），公用管道（GB类）、工业管道（GC类）和动力管道（GD类）。

每一类别具体再划分级别，GA类分为GA1级和GA2级；GB类分为GB1级和GB2级；GC类分为GC1级、GC2级和GC3 级；GD类分为GD1级和GD2级。

分级具体标准请参考“压力容器压力管道设计许可规则”。

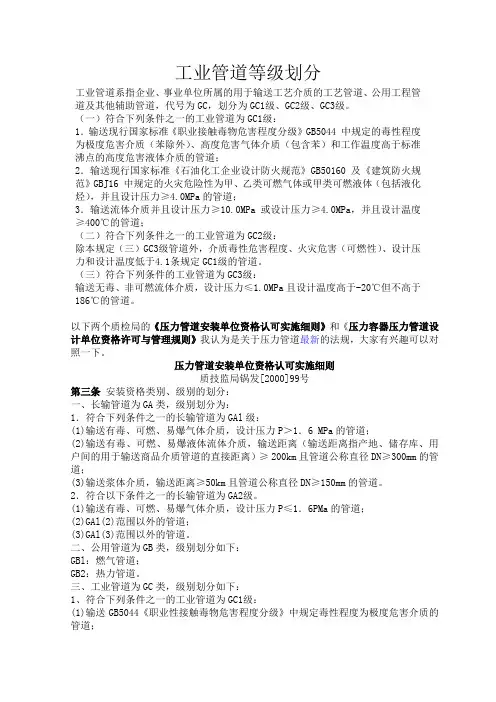

工业金属压力管道按其安全等级划分为GC1 GC2 GC3三级。

其中GC1级安全等级最高；GC3级安全等级最低。

符合下列条件之一的工业压力管道为GC1级：输送GB5044及HG20660中，毒性程度如下所列介质的管道：a）极度危害介质（但苯除外）；b）高度危害气体介质（包括苯）；c）工作温度高于标准沸点的高度危害液体介质•输送GB50160及GBJ16中规定的火灾危险性如下所列，且设计压力大于或等于的管道：a）甲、乙类可燃气体；b）甲类可燃液体（包括液化烃）。

输送流体介质且设计压力大于或等于的管道，以及设计压力大于或等于且设计温度高于或等于400°C的管道。

符合下列条件的工业压力管道为GC2级：除条规定的GC3级管道外，介质毒性危害程度、火灾危险（可燃性）、设计压力和设计温度低于条规定（GC1级）的管道。

符合下列条件的工业压力管道为GC3级：输送无毒、非可燃流体介质，设计压力小于或等于且设计温度高于-20 C但不高于+186C的管道。

涉及毒性或可燃性不同的混合介质时，应按其中毒性或可燃性危害程度最大的介质考虑。

当某一危害性介质含量极小时，应按其危害程度及其含量综合考虑，由业主或设计决定混合介质的毒性或可燃性类别三压力管道GB1 GB2 GC2含盖范围（看看压力管道监察规程）GB1燃气管道；GB2热力管道。

工业管道为GC类；级别划分为：符合下列条件之一的工业管道为GC1级：a）输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；b）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＞的管道；c）输送可燃流体介质、有毒流体介质，设计压力P＞且设计温度大于等于400C的管道；d）输送流体介质且设计压力P＞的管道。

符合下列条件之一的工业管道为GC2级：a）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜的管道；b）输送可燃流体介质、有毒流体介质，设计压力P＜且设计温度》400C的管道；c）输送非可燃流体介质、无毒流体介质，设计压力P＜且设计温度＞400 r的管道；d）输送流体介质，设计压力P＜且设计温度＜4000的管道；注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。

四压力管道的等级、类别、级别是如何划分的，举例说明中华人民共和国国务院令（第373号）通过并公布的《特种设备安全监察条例》劳动部关于颁发《压力管道安全管理与监察规定》的通知劳部发〔1996〕140 号、GBT20801[1].4-2006_压力管道规范、压力管道材料等级规定。

压力管道按其用途划分为工业管理、公用管道和长输管道。

压力管道的分类和分级：GA类――长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。

基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；GB类――公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。

分级：分为GB1和GB2两级，GB1级为燃气管道。

GB2级为热力管道。

基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。

GC类――工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。

包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。

分级：GC类分为GC1 GC2和GC3E级。

基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。

GD类一一动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。

特征：介质单一，性质明确、压力与温度较高的输送管道；GC1级的条件：输送GB5044《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；输送GB50160《石油化工企业设计防火规范》及GB50016《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P> 的管道；输送流体介质并且设计压力P》，或者P>并且设计温度T > 400 C的管道。

2) GC2级的条件：除规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于规定的GC1级的管道。

3) GC3级的条件：输送无毒、非可燃流体介质，设计压力P W，设计温度-20 C < T < 185 C的1) GDI级的条件：输送设计压力P》，或者设计温度T > 400 C的管道。
