实验二 渐开线齿廓的范成原理实验
渐开线齿轮齿廓范成实验- 机械设计基础
渐开线齿轮齿廓范成实验- 机械设计基础渐开线是一种齿廓曲线，具有相对滚动过程中齿面接触良好、传动精度高等优点，广泛应用于各种机械传动中。
齿轮是渐开线的常见应用，而齿轮的齿廓设计对保证传动的性能至关重要。
本文将介绍渐开线齿轮齿廓的范成实验流程及方法。
渐开线齿轮齿廓的范成实验主要依据以下原理：1.渐开线齿轮齿廓曲线的方程若一个圆在另一个圆内滚动，且同时保持两圆心之间距离不变，则圆上某点的轨迹为渐开线。
圆的轨迹称为基圆，而另一圆称为从动圆。
若基圆为圆柱，从动圆为齿轮，则圆心所在直线即为两齿轮轴线。
令Z1和Z2分别为主动轮和从动轮的齿数，d1和d2分别为主动轮和从动轮的分度圆直径，则渐开线方程为：x=a(θ-sinθ)其中a=d1/2，θ为参数，s=Z2/Z1，实际计算时一般采用插齿法进行计算。
2.插齿法插齿法也称为逐齿法，主要用于推导渐开线齿轮齿廓。
其基本思想是从基圆上一点出发，逐步向定轴方向平移，并将平移轨迹图转换为从动轮上的齿廓。
1.确定齿轮参数在进行齿轮齿廓范成实验前，需要先确定齿轮的参数，包括齿数、分度圆直径、法向压力角等。
一般情况下，齿轮的参数由机械设备工程师根据实际需求进行设计。
2.绘制齿轮的CAD图根据齿轮的参数绘制齿轮的CAD图，使用CAD图软件或其他计算机辅助设计软件完成齿轮的绘制工作。
3.使用CNC机床制作齿轮母模在完成齿轮的CAD图设计后，将其通过CAM软件编程，使其转化为CNC机床所能识别的指令，然后通过CNC机床进行齿轮母模的加工。
4.制作齿轮精度测量仪制作齿轮精度测量仪，测量仪主要包括准确的齿轮中心定位装置，精确的齿廓扫描仪和数据处理器等。
5.进行齿轮齿廓范成实验利用齿轮的母模和精密齿轮测量仪，将齿轮母模和齿轮之间进行相互配合和精密测量，即可获得高精度的齿轮齿廓。
1.加工齿轮母模时需要采用高精度的CNC机床，以保证母模加工的精度和表面光洁度。
2.制作齿轮精度测量仪时需要选择精度高、鲁棒性强的元器件，并利用合理的设计方法，避免测量误差的产生。
实验二 渐开线齿廓范成加工原理

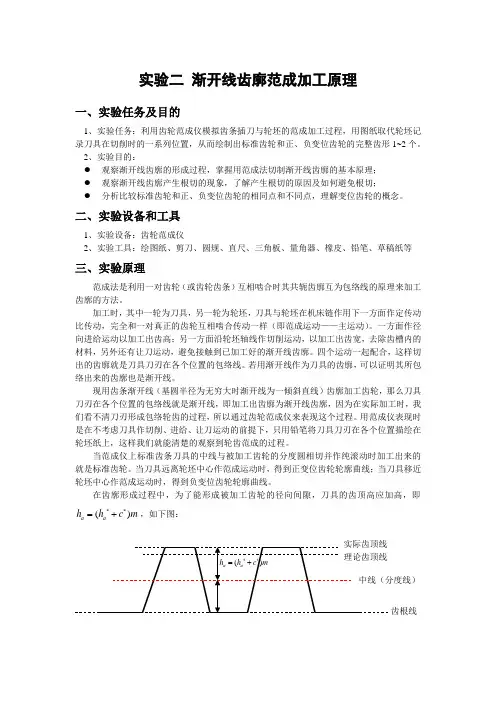

实验二 渐开线齿廓范成加工原理一、实验任务及目的1、实验任务：利用齿轮范成仪模拟齿条插刀与轮坯的范成加工过程，用图纸取代轮坯记录刀具在切削时的一系列位置，从而绘制出标准齿轮和正、负变位齿轮的完整齿形1~2个。
2、实验目的：● 观察渐开线齿廓的形成过程，掌握用范成法切制渐开线齿廓的基本原理； ● 观察渐开线齿廓产生根切的现象，了解产生根切的原因及如何避免根切；● 分析比较标准齿轮和正、负变位齿轮的相同点和不同点，理解变位齿轮的概念。
二、实验设备和工具1、实验设备：齿轮范成仪2、实验工具：绘图纸、剪刀、圆规、直尺、三角板、量角器、橡皮、铅笔、草稿纸等三、实验原理范成法是利用一对齿轮（或齿轮齿条）互相啮合时其共轭齿廓互为包络线的原理来加工齿廓的方法。
加工时，其中一轮为刀具，另一轮为轮坯，刀具与轮坯在机床链作用下一方面作定传动比传动，完全和一对真正的齿轮互相啮合传动一样（即范成运动——主运动）。
一方面作径向进给运动以加工出齿高；另一方面沿轮坯轴线作切削运动，以加工出齿宽，去除齿槽内的材料，另外还有让刀运动，避免接触到已加工好的渐开线齿廓。
四个运动一起配合，这样切出的齿廓就是刀具刀刃在各个位置的包络线。
若用渐开线作为刀具的齿廓，可以证明其所包络出来的齿廓也是渐开线。
现用齿条渐开线（基圆半径为无穷大时渐开线为一倾斜直线）齿廓加工齿轮，那么刀具刀刃在各个位置的包络线就是渐开线，即加工出齿廓为渐开线齿廓，因为在实际加工时，我们看不清刀刃形成包络轮齿的过程，所以通过齿轮范成仪来表现这个过程。
用范成仪表现时是在不考虑刀具作切削、进给、让刀运动的前提下，只用铅笔将刀具刀刃在各个位置描绘在轮坯纸上，这样我们就能清楚的观察到轮齿范成的过程。
当范成仪上标准齿条刀具的中线与被加工齿轮的分度圆相切并作纯滚动时加工出来的就是标准齿轮。
当刀具远离轮坯中心作范成运动时，得到正变位齿轮轮廓曲线；当刀具移近轮坯中心作范成运动时，得到负变位齿轮轮廓曲线。
实验二 渐开线齿廓的范成实验
实验二 渐开线齿廓的范成实验一、实验目的1、理解范成法切削齿轮的基本原理和过程2、理解渐开线齿轮发生根切的原因和用变位修正来避免根切的道理3、加深对相互啮合的齿廓互为包络线的理解。
4、加深了解标准齿轮和变位齿轮的区别。
二、实验设备与工具1、工具：铅笔、橡皮、三角尺、圆规等（自备）2、实验设备：齿轮范成仪，外圆mm 200φ，且中心为mm 28φ圆孔的厚图纸一张齿轮范成仪结构1.齿条刀具2.滑板齿条3.齿轮坯4.齿轮5.底座6.圆盘7.压紧螺母8.小轴9.螺母三、实验步骤 1、绘制标准齿轮先将齿条上的刻线对0，并将滑板推至右端，并从齿条左数第二齿的位置开始，以轴心o 为圆心，按基本参数m=15mm ，z=10，在图纸的约1/3处绘出齿顶圆、分度圆、基圆和齿根圆。
再用削尖的铅笔沿齿条刀齿廓在图纸上画下该齿廓在轮坯上的投影线，然后推动滑板向左移动约2mm 的很小距离，并带动圆盘连同图纸转过一个相应的小角度。
继续重复上述工作，即绘出齿条刀齿廓各位置的投影线，直至将滑板推至最左端为止，则各投影线的包络线就是被切齿轮的齿廓曲线。
（推滑板时要将滑板紧靠滑道，否则齿形误差太大）。
2、绘制正变位齿轮将齿条刀具相对与加工标准齿轮位置向下移动xm，按上述方法绘出正变位轮齿的齿廓曲线3、绘制负变位齿轮将齿条刀具相对与加工标准齿轮位置向上移动xm，按上述方法绘出负变位轮齿的齿廓曲线。
四、思考题（1）标准齿轮和变位齿轮齿形有何异同？（2）加工标准齿轮和变位齿轮时，啮合线的位置及啮合角的大小有没有变化？为什么？五、实验报告渐开线齿廓的范成实验报告班级 姓名 实验日期 审阅 一、齿轮的基本参数m=15mm z=10 α=20o 1=*ah 25.0=*c 二、刀具的基本参数m=15mm α=20o 1=*ah 25.0=*c 三、实验结果。
实验二 渐开线齿廓的范成实验
实验二渐开线齿廓的范成实验实验目的：1.了解渐开线齿轮的特点及其齿面接触形状。
2.熟悉渐开线齿轮加工的工艺流程和机床调试的方法。
3.掌握齿轮加工中常用的各种刀具和测量工具。
实验原理：渐开线是一种特殊的曲线，它具有许多的特点，如：齿面接触点不同于轮缘的接触点；齿面接触点沿轴线方向移动，而轮缘的接触点不动；齿面接触点位置会随着传动功率的增加而改变；齿面接触点压力分布更加均匀等。
因此，渐开线齿轮具有较高的传动效率、较小的运动误差、较小的声级和较高的寿命等优点，被广泛应用于各种机械传动装置中。
渐开线齿轮的范成加工，是将齿轮和齿轮加工机床的机构组成一个特殊的装置，通过齿轮和调整机床的各种参数（如：齿距因数、压力角、齿槽角等）来实现齿轮的加工过程。
具体而言，首先利用数控机床等设备制作出齿形刀具，然后调试机床的各种参数，同时不断进行试切。
渐开线齿轮加工的过程相对复杂，需要进行多次调整和测量，以获得最终的加工效果。
具体而言，需要进行以下几个方面的工作：1.制作合适的齿形刀具。
由于渐开线的齿形较为复杂，因此需要制作出合适的齿形刀具以实现齿轮加工。
具体而言，需要进行以下几个步骤：（1）选择合适的材料，一般为高速钢、硬质合金等。
2.调试机床的各种参数。
调试机床的参数，包括齿轮轴向距离、齿距因数、齿高、齿槽角、压力角等参数。
这些参数的设置需要考虑到齿轮的应用环境、传动功率、负载特点等因素，以充分发挥渐开线齿轮的特点。
3.进行试切。
试切即是在机床上进行的小规模加工，用于确认调整参数的正确性。
在试切过程中，需注意保护齿轮齿面免受损坏。
4.进行测量和修正。
在加工过程中，需要进行各种测量，包括齿距、齿高、齿厚、齿侧间隙等参数。
如果发现加工结果不理想，需要进行修正。
实验流程：1.准备工作（1）检查机床的各项安全保护措施是否到位，切勿在机床操作前忽略任何安全措施。
（2）对机床进行清洁和保养，以确保其良好的工作状态。
（1）调整轴向距离。
实验二 范成法切齿原理
实验二 齿轮参数测量与范成法切齿原理
四、实验内容 1. 记录标准齿轮、负变位齿轮、正变位齿轮加工时 刀具相对于被加工齿轮的位置； 2. 观察负变位齿轮、正变位齿轮齿厚参数的变化。
实验二 齿轮参数测量与范成法切齿原理
五、实验步骤
1. 保持圆纸与圆盘中心不变，分别画出正常齿制、 正变位、负变位的三组齿形，每组三个轮齿；
2. 根据三组齿形，用圆规找出中心； 3. 计算出被切齿轮的分度圆直径，将其填入表中并
在齿形图中标注出齿顶圆、分度圆、齿根圆； 4. 分析比较标准齿轮、正变位齿轮和负变位齿轮的
齿形特点和根切现象。
实验二 齿轮参数测量与范成法切齿原理
六、实验结果与要求 1. 绘制范成法加工刀具相对于轮坯位置的留迹 图形； 2. 填写实验报告，回答如下思考题：
二、实验设备与用具 1. 齿轮范成仪；
2. 自备：φ220mm圆形绘图纸一张（标记中心）；
3. 铅笔、橡皮、圆规、三角板、剪刀、计算器。
实验二 齿轮参数测量与范成法切齿是利用一对齿轮（或齿条与齿轮）相互啮 合时其共轭齿廓互为包络线的原理来加工齿廓的方 法。刀具刃廓为渐开线的齿形，它与被切齿坯的相 对运动，完全与相互啮合的一对齿轮的啮合传动一 样，显然这样切制的轮齿齿廓就是刀具的刃廓在各 个位置时的包络线。
机械设计基础实验二
范成法切齿原理
自用盘编号JJ321001
实验二 范成法切齿原理
一、实验目的
1. 掌握范成法加工渐开线齿廓的切齿原理，观察 齿廓渐开线及过渡曲线的形成过程;
2. 了解渐开线齿轮产生根切现象和齿顶和采用变 位来避免发根切的方法；
3. 分析、比较变位齿轮与标准齿轮齿形的异同点。
实验二 范成法切齿原理
实验二 《齿轮范成原理》实验
实验二《齿轮范成原理》实验一、目的：1、掌握用范成法制造渐开线齿轮的基本原理。
2、了解渐开线齿轮产生根切现象的原因和避免根切的办法。
建立变位齿轮的基本概念。
二、设备和工具：1、齿轮范成仪（有两种，但原理一样）。
2、绘图纸、圆规、三角板、剪刀、2－3支2H铅笔。
三、原理：范成法是利用一对齿轮互相啮合时，其共轭齿廓互为包络线的原理来加工齿轮的。
加工时其中一轮为刀具，另一轮为轮坯。
它们保持固定的角速比传动。
完全和一对真正的齿轮互相啮合传动一样，同时刀具还沿轮坯的轴向做切削运动。
由于在实际加工时，看不到刀刃在各个位置形成包络线的过程，故通过齿廓范成仪来实现轮坯与刀具间的传动过程；范成仪所用刀具模型是齿条刀。
轮坯用绘图纸代表。
传动中，将刀具刀刃的各个位置用铅笔记录在绘图纸上。
这样，我们就能清楚地观察到齿轮范成的过程。
四、构造：范成仪的构造如附图一，轮坯部分结构做成扇形构件4。
是模数18mm，齿数17的齿轮的分度圆；另一半圆是模数18，齿数9的齿轮的分度圆，它们一起装在同一轴上，摇动手柄12，可使轮坯前后移动。
刀具部分的结构是：模数18的齿条刀用铰链装在变位溜板3上，转动旋钮13可使刀具移动实现变位。
变位量可以从刻度尺1读出，变位溜板3又装在啮合溜板11上，在不作变位时，可用旋钮10锁住变位溜板。
啮合溜板11是与分度圆作纯滚动。
在无变位量时（刻度尺零位对齐）刀具2的分度线（中线）与啮合溜板11的一侧（即与分度圆作纯滚动的一侧）在同一垂直平面上。
六、实验步骤：1、根据你所使用的范成仪的参数，计算出被加工齿轮的主要尺寸d 、d a 、d f 、d b ，并将上述四个圆画在一张绘图纸上。
计算最小变位系数X min 及最小变位量（X min ·m ）。
计算该变位齿轮的d f 、d a ，并将此变位齿轮的齿顶圆及齿根圆，还有分度圆、基圆画在第二张绘图纸上。
将超出被加工齿轮齿顶圆的图纸剪去，以所得的圆形图纸作为被加工齿轮的轮坯。
实验二渐开线齿轮齿廓范成加工原理
实验二 渐开线齿轮齿廓范成加工原理一、概述范成加工是利用一对齿轮（或齿轮与齿条）相互啮合时，其共轭齿廓互为包络线的原理来加工齿轮的。
在一对渐开线齿轮中，若把其中一个齿轮（或齿条）制成具备切削能力的刀具，另一齿轮为尚未切齿的齿轮毛坯，用刀具加工齿轮时，毛坯与刀具按固定的传动比作对滚切削运动，就可以切出与刀具共轭的具有渐开线齿廓的齿轮。
用范成法原理进行切齿加工的主要方法及刀具：1.插齿 （1）齿轮插刀 插齿加工相当于把一对互相啮合的齿轮中的一个齿轮磨制出有前、后角、形成切削刃的齿轮插刀，另一齿轮为齿轮毛坯，齿轮插刀的模数和压力角与被加工齿轮相同。
插齿时，插刀与毛坯像一对齿轮传动那样，以一定传动比转动，同时插刀沿轮坯轴线的平行方向做上下往复切削运动。
轮齿的齿廓是由刀刃在切削运动中所占据的一系列位置的包络形成的。
为了切出全齿高，插刀还有沿轮坯径向进给运动，同时，插刀返回时，轮坯还应有让刀运动，以避免刀刃碰伤齿面。
齿轮插刀多用来加工内齿轮、双联或多联型齿轮上的小齿轮（见图2-1）。
（2）齿条插刀当齿轮的基圆直径趋于无穷大时，它的齿形由渐开线变成斜直线，此时齿轮成为具有直线齿廓的齿条。
若将齿条磨出刀刃来做成齿条插刀，并且顶部比传动用的齿条高出c *m （以便切出传动时的径向间隙），让这把齿条插刀与一个齿轮毛坯强按一定的传动比传动，这就是齿条插刀加工齿轮的范成运动情况。
在实际加工中，齿条插刀还要做上、下往复的切削运动，这样，齿条刀具刀刃的一系列直线轮廓即包络出齿轮的渐开线齿形。
2.滚齿齿条插刀虽然能够加工齿轮，但使用起来有一定的局限性，加工齿轮的直径较大时，刀具的长度有限。
所以，目前广泛采用滚齿法加工直、斜齿轮，滚齿用的齿轮滚图 2-1 齿轮插刀切齿刀形状似螺旋，如图2-2所示。
在螺旋体的圆周上开有若干条垂直于螺旋线的纵向斜槽，从而在与螺旋线相截的切面上形成切削刀。
对于阿基米德滚刀，其轴向截面为标准齿条，其模数和压力角与被加工齿轮相同。
实验二 渐开线齿廓的范成原理实验
实验二渐开线齿廓的范成原理实验一、实验目的1．掌握用范成法加工渐开线齿廓的切齿原理，观察齿廓的渐开线及过渡曲线的形成过程；2．了解渐开线齿轮产生根切现象的原因及用变位来避免发生根切的方法；3．分析、比较渐开线标准齿轮和变位齿轮齿形的异同点。
二、实验设备和用具1．齿轮范成仪；2．自备：￠220㎜圆形绘图纸一张（圆心要标记清楚）；3．HB铅笔、橡皮、圆规（带延伸杆）、三角尺、剪刀、计算器。
三、实验原理范成法是利用一对齿轮（或齿条与齿轮）相互啮合时其共轭齿廓互为包络线的原理来加工齿廓的方法。
刀具刃廓为渐开线齿轮（齿条）的齿形，它与被切削齿轮坯的相对运动，完全与相互啮合的一对齿轮（或齿条与齿轮）的啮合传动一样，显然这样切制得到的轮齿齿廓就是刀具的刃廓在各个位置时的包络线。
四、实验仪器简介图11、压板2、圆盘3、齿条刀4、滑板5、机架本范成仪所用的两把刀具模型为齿条型插齿刀，其参数为m1=20mm和m2=8， =20°，ha*=1，c*=0.25。
仪器构造简图如图1所示。
圆盘2代表齿轮加工机床的工作台；固定在它上面的圆形纸代表被加工齿轮的轮坯，它们可以绕机架5上的轴线O转动。
齿条3代表切齿刀具，安装在滑板4上，移动滑板时，齿轮齿条使圆盘2与滑板4作纯滚动，用铅笔依次描下齿条刃廓各瞬时位置，即可包络出渐开线齿廓。
齿条刀具3可以相对于圆盘作径向移动，当齿条刀具中线与轮坯分度圆之间移距为xm时（由滑板4上的刻度指示），被切齿轮分度圆则和与刀具中线相平行的节线相切并作纯滚动，可切制出标准齿轮（xm=0）或正变位（xm ＞0）、负变位（xm＜0＝齿轮的齿廓。
四、实验内容本实验可分必做与选做两部分。
必须要求完成切制m=20mm、z=8的标准、正变位（x1=0.5）和负变位（x2=-0.5）渐开线齿廓，三种齿廓每种都须画出两个完整的齿形，比较这三种齿廓。
选做要求完成切制m1=20mm、z1=8和m2=8mm、z2=20的标准渐开线齿廓，两种齿廓每种都须画出两个完整的齿形，比较这两种齿廓。
渐开线齿廓的范成原理实验指导书
实验二渐开线齿廓的范成原理实验指导书一、实验目的：1、掌握用范成法加工渐开线齿廓的切齿原理，观察齿廓的渐开线及过渡曲线的形成过程；2、了解渐开线齿轮产生根切现象和齿顶变尖现象的原因及用变位来避免发生根切的方法；3、分析、比较渐开线标准齿轮和变位齿轮齿形的异同点。
二、实验设备和用具：1、CQF—A齿轮范成仪；2、自备：Φ220㎜圆形绘图纸一张（圆心要标记清楚）；3、HB铅笔、橡皮、圆规（带延伸杆）、三角尺、剪刀、计算器。
三、实验原理：范成法是利用一对齿轮（或齿条与齿轮）相互啮合时其共轭齿廓互为包络线的原理来加工齿廓的方法。
刀具刃廓为渐开线齿轮（齿条）的齿形，它与被切削齿轮坯的相对运动，完全与相互啮合的一对齿轮（或齿条与齿轮）的啮合传动一样，显然这样切制得到的轮齿齿廓就是刀具的刃廓在各个位置时的包络线。
本范成仪所用的刀具模型为齿条型插齿刀，其参数为m1=20mm， =20°，ha*=1，c*=0.25。
仪器构造简图如图1所示。
圆盘2代表齿轮加工机床的工作台；固定在它上面的圆形纸代表被加工齿轮的轮坯，它们可以绕机架5上的轴线O转动。
齿条3代表切齿刀具，安装在滑板4上，移动滑板时，齿轮齿条使圆盘2与滑板4作纯滚动，用铅笔依次描下齿条刃廓各瞬时位置，即可包络出渐开线齿廓。
齿条刀具3可以相对于圆盘作径向移动，当齿条刀具中线与轮坯分度圆之间移距为xm时（由滑板4上的刻度指示），被切齿轮分度圆则和与刀具中线相平行的节线相切并作纯滚动，可切制出标准齿轮（xm=0）或正变位（xm＞0）、负变位（xm＜0＝齿轮的齿廓。
图11、压板2、圆盘3、齿条刀4、滑板5、机架四、实验内容：分别完成切制m=20mm、z=8的标准、正变位（x1=0.5）和负变位（x2=-0.5）渐开线齿廓，三种齿廓每种都须画出两个完整的齿形，比较这三种齿廓。
观察根切现象和齿顶变尖现象。
五、实验步骤：1、按m=20mm、z=8、 =20°、ha*=1、c*=0.25、x1=0.5、x2=-0.5分别计算标准、正复位、负变位三种渐开线齿廓的分度圆直径d、齿顶圆直径d a、齿根圆直径d f、基圆直径d b和标准齿轮的周节P、分度圆齿厚S、齿间距e。
渐开线齿轮范成原理实验
实验二渐开线齿轮范成原理实验
一、实验目的
1.掌握用范成法加工渐开线齿轮齿廓基本原理，观察齿廓的形成过程。
2.了解渐开线齿轮产生根切现象的原因和避免根切的方法，建立变位齿轮的基本概念。
3.了解刀具变位对被加工齿轮各参数的影响，分析比较标准齿轮和变位齿轮的异同点。
二、设备与工具
1.齿轮范成仪、剪刀；
2.学生自备圆规、三角尺、两支不同颜色的铅笔或圆珠笔；
三、实验方法
1．原始数据：齿条与齿轮
模数m=20mm 齿顶高系数h a*= 最小齿数Z min=17mm
压力角α=20°径向间隙系数C*= 分度圆直径d=200mm 径向变位系数X 2
四、实验注意事项及要求
⒈一定要用插销使半圆与圆盘固定；
⒉纸坯转角要小，以便“切”画出连续光滑的齿廓线；
⒊要将刀具在纸坯上的所有投影线一次画出来；铅笔要与纸坯平直；
⒋比较两种齿形时，一定要使其分度圆与基圆重合，齿廓一边对齐；
⒌回答下面思考题。
五、思考题：
1．通过实验说明你所观察到的根切现象的特点怎样
是由何原因引起的避免根切方法有哪些
2．谈一谈对本实验课的心得体会和意见。
思考题答案：
答：1.根切现象去的是被切齿轮齿根部分的渐开线齿廓；
产生的原因是：用范成法加工渐开线齿轮时，刀具齿顶线超过了啮合极限点；
避免根切的发生要：①在允许不发生根切的最少齿数内加工；②在允许不发生根切的最小变位系数内加工；
③避免根切可采用非标准刀具或改变刀具和轮坯的相对位置。
试验二 渐开线齿轮的范成实验报告
试验二渐开线齿轮的范成实验报告实验目的：1. 了解渐开线齿轮的定义和特点。
2. 学习渐开线齿轮的范成方法。
3. 掌握渐开线齿轮加工的基本参数。
4. 能够使用数控加工中心加工渐开线齿轮范件。
5. 熟练掌握渐开线齿轮的检测方法和标准。
实验仪器和材料：1. CNC加工中心2. 渐开线齿轮切削刀具3. 仿真软件4. 检测仪器5. 实验材料实验步骤：1. 首先，我们需要了解渐开线齿轮的定义和特点。
渐开线齿轮是一种具有曲面齿形的齿轮，它具有传动平稳、顶底隙小、噪声低、耐磨性能好等特点。
2. 学习渐开线齿轮的范成方法。
渐开线齿轮的范成方法分为精密加工和机用加工两种方法。
而本实验采用的是精密加工的方法。
在精密加工中，我们需要使用数控加工中心和渐开线齿轮切削刀具对工件进行精确加工。
3. 掌握渐开线齿轮加工的基本参数。
在加工渐开线齿轮时，需要掌握基本参数，如加工速度、进给速度、切削刃数等。
4. 在数控加工中心上进行渐开线齿轮范件的加工。
首先，我们需要将原材料切割成适当的大小。
然后，设置加工程序，将渐开线齿轮的齿形进行加工。
5. 检测加工好的渐开线齿轮范件。
使用检测仪器对加工好的渐开线齿轮范件进行检测，确保其符合标准。
实验结论：经过本次实验，我们成功地掌握了渐开线齿轮的定义和特点，学习了渐开线齿轮的范成方法，并且掌握了渐开线齿轮加工的基本参数。
同时，我们还成功地使用数控加工中心对渐开线齿轮范件进行了加工，并使用检测仪器对其进行了检测。
本次实验达到了预定的目标并取得了圆满的实验结果。
实验二 渐开线齿廓的范成实验
实验二渐开线齿廓的范成实验一、实验目的1、掌握用范成法加工渐开线的原理。
2、通过观察齿条型刀具范成渐开线齿廓的过程，了解齿轮的根切现象及用变位修正来避免根切的方法。
二、实验用具1、渐开线齿廓范成仪；2、学生自备直径220mm的厚图纸以及铅笔、圆规、三角板、剪刀、计算器等。
三、实验内容用渐开线齿廓范成仪，分别模拟范成法切制渐开线标准齿轮和变位齿轮的加工过程，在图纸上绘制出二至三个完整的齿形。
四、实验原理图1所示为一种渐开线齿廓范成仪的原理示意图。
图1 渐开线齿廓范成仪直径220mm的图纸由压板3及螺帽2压在托盘1上，托盘1可绕固定轴O转动，通过托盘1背后的扇形齿轮带动滑架4左右移动，并能保证托盘1上分度圆周（代表被切齿轮的分度圆）始终与滑架4上的刀具节线作纯滚动，从而实现对滚运动。
代表齿条型刀具的齿条通过螺钉6固定在滑架4上，通过齿条上的长圆孔可使齿条沿垂直方向相已知齿条4模数为20或8（两种齿条），压力角20°，齿顶高和齿根高均为1。
25m，只是牙齿顶端的0。
25m处不是直线而是圆弧，用以切削被切齿轮齿根部分的过渡曲线。
当齿条中线与被切齿轮分度圆相切时，齿条中线与刀具节线重合，此时齿条上的标尺刻度零点与滑架上的标尺刻度零点对准，这样便能切制出标准齿轮。
若改变齿条中线与托盘中心的距离（可松动螺钉调节，移动的距离可由标尺读出），则齿条中线与刀具节线分离，这样便能切制出变位齿轮。
五、实验步骤（一）范成标准齿轮1、根据所用范成仪的m模数和分度圆直径d求出被切齿轮的齿数z，并计算其齿顶圆直径d a、齿根圆直径d f、基圆直径d b。
2、在一张厚图纸上，分别以d a、d a、d和d a为直径画出四个同心圆，并将图纸剪成比直径d a大3mm的圆形。
3、将圆形图纸放在范成仪的托盘上，使二者圆心重合，然后用压板 2和螺帽3将纸片夹紧在托盘上。
4、将齿条上的标尺刻度零点与滑架上的标尺刻度零点对准。
（此时齿条刀具的刀顶线应与圆形纸片上的齿根圆相切。
渐开线齿廓的范成实验报告答案
渐开线齿廓的范成实验报告答案篇一：《渐开线齿廓的范成原理》实验报告《渐开线齿廓的范成原理》实验报告一、实验目的二、实验原理三、实验计算标准齿轮：m=20mm、z=8、?=20°、ha*=1、c*=0.25 变位齿轮：m=20mm、z=8、?=20°、ha*=1、c*=0.25；正变位：x1=0.5；负变位：x2= -0.5。
四、实验结果（附图）五、回答问题1、试比较标准齿轮、正变位齿轮、负变位齿轮的齿形有什么不同？并分析其原因。
2、如何避免根切现象？篇二：实验一渐开线齿廓的范成原理实验报告XX/4/1 1姓名：刘雄班级：检测1001班学号：XX3451实验一渐开线齿廓的范成原理实验报告一. 实验目的1. 了解使用范成法加工渐开线齿轮廓原理。
2. 3. 二. 实验步骤1. 2. 计算标准齿轮齿根圆，基圆，分度圆，齿顶圆和变位齿轮齿根圆，基圆，分度圆，齿顶圆的参数。
3. 所以进刀方向至少5mm以上，才能避免根切。
三. 实验设备1. 齿2.3.4. 剪刀，铅笔四. 实验数据篇三：齿轮范成实验报告机械设计基础（II）实验报告班级姓名学号渐开线直齿圆柱齿轮的实验研究日期XX年11月10日（理论课）任课教师一、实验目的：1、通过实验掌握渐开线齿轮的加工原理和加工方法；2、培养学生在实际工作中发现问题、分析问题和解决问题的能力；3、培养学生的动手能力。
二、实验要求：1、根据所给参数，利用实验室提供范成仪的搭接件，构造出齿轮加工装置。
2、掌握范成法加工齿轮时可能出现的问题及对策；3、掌握标准齿轮与变位齿轮的异同点。
三、实验步骤1、准备好剪刀、铅笔、圆规、三角板、量角器和绘图纸（或其它厚纸）等用具。
1) 根据个人所分配到的题目安装好齿轮范成仪，进行齿轮范成。
2) 在所范成齿轮上标出db、d、da、df 、 p、s、e、pb、pn ；3) 观察所范成的齿轮，发现并解决范成法加工渐开线直齿圆柱齿轮产生的问题 4) 分析比较标准齿轮与变位齿轮的异同点。
渐开线齿廓的范成实验
渐开线齿廓的范成实验齿轮的加工方式很多，如切削法、铸造法、热轧法、电加工法等。
但就加工原理来看，切削法又可分为两大类，即仿形法和范成法。
所谓仿形法，是指用与齿槽形状相同的成形刀具或模具将轮坯齿槽的材料去掉，经常使用的方式是用圆盘铣刀或指状铣刀在一般铣床上进行加工。
所谓范成法，是指利用一对齿轮作无侧隙啮合传动时，两轮的齿廓互为包络线的原理来加工齿轮的，因此又称为包络法。
经常使用的有效滚齿机、插齿机、剃齿机等加工齿轮。
实验目的一、明白得范成法切削齿轮的大体原理和进程。
二、明白得渐开线齿轮发生根切的缘故和用变位修正来幸免根切的道理，并验证最小变位系数。
3、加深对彼此啮合的齿廓互为包络线的明白得。
4、分析比较标准齿轮和变位齿轮的区别。
实验原理用仿形法加工齿轮时一样都是不持续切削。
每加工完齿轮上的一个齿间后，要进行分度才能继续加工下一个齿间，由于分度中的误差和刀具形状误差，因此用这种方式加工出来的齿轮精度较差，生产效率也低，而且加工同一模数和压力角的齿轮，因齿数不同时那么刀具也要相应改变，因此刀具的通用性也差。
范成法是依照一对齿轮彼此啮合时，其齿廓互为包络线的原理来加工齿轮的（即一对齿轮在啮合进程中它们的齿廓始终相切）。
加工时刀具和齿坯之间维持固定的速比，正如平常一对彼此啮合的齿轮传动一样，用范成法加工齿轮时，同一模数和压力角的刀具适用于不同齿数的齿轮，如此刀具的通用性就好，加工出来的齿轮精度较高，生产率也高。
本实验确实是用齿轮范成仪通过作图的方式来作出齿条刀具在实际加工时刀刃在轮坯上的各个切削位置所形成的包络线，即用范成法加工齿轮的进程，从而加深对齿廓曲线的形成，变位修正和范成原理的明白得。
实验设备与工具一、工具：（自备）铅笔、橡皮、三角尺、圆规等二、实验设备：齿轮范成仪，画图纸，剪子齿轮范成仪构造如图3-1所示。
图中模数为15mm的齿条刀具1通过螺母与滑板2固定在一路，而与滑板2上齿条相啮合的是齿轮4，滑板2和底座5有燕尾导槽相配合。
渐开线齿轮范成原理实验报告
渐开线齿轮范成原理实验报告渐开线齿轮范成原理实验报告引言：渐开线齿轮是一种常用的传动装置，它具有传递大扭矩、平稳运转等优点，在机械工程中得到广泛应用。
本实验旨在通过实际操作，探究渐开线齿轮的范成原理，并验证其传动效果。
一、实验目的通过实验，了解渐开线齿轮的范成原理，并验证其传动效果。
二、实验器材与原理1. 实验器材：渐开线齿轮范成装置、测量工具、示波器等。
2. 实验原理：渐开线齿轮的范成原理是通过渐开线刀具与工件的相对运动，使刀具的切削面与工件的齿廓形成一定的相对运动轨迹，从而实现对齿轮齿廓的加工。
具体实验过程中，通过调整渐开线刀具与工件的相对位置和运动轨迹，使切削面与工件齿廓的接触点始终位于齿廓的顶部，从而实现对齿轮齿廓的加工。
三、实验步骤1. 准备工作：检查实验器材是否完好，确保测量工具的准确性。
2. 调整渐开线刀具与工件的相对位置：根据实验要求，调整渐开线刀具的位置，使其与工件的齿廓接触点位于齿廓的顶部。
3. 开始范成：启动范成装置，使渐开线刀具与工件进行相对运动，注意观察切削面与工件齿廓的接触情况。
4. 观察与测量：使用测量工具对范成后的齿轮齿廓进行测量，并记录测量结果。
5. 传动效果验证：将范成后的齿轮与其他齿轮进行组装，观察传动效果是否顺畅。
四、实验结果与分析通过实验操作，我们成功范成了一组渐开线齿轮，并对其齿廓进行了测量。
测量结果显示，范成后的齿轮齿廓与理论值相符，表明我们的实验操作正确。
在传动效果验证中，我们发现范成后的齿轮与其他齿轮组装后，传动效果非常顺畅，没有明显的卡滞或跳动现象，说明渐开线齿轮的范成原理确实能够有效地实现齿轮的传动。
五、实验结论通过本次实验，我们深入了解了渐开线齿轮的范成原理，并通过实际操作验证了其传动效果。
实验结果表明，渐开线齿轮的范成原理能够有效地实现齿轮的加工，并且传动效果良好。
这对于机械工程领域的齿轮传动设计与制造具有重要的意义。
六、实验心得通过本次实验，我对渐开线齿轮的范成原理有了更深入的了解。
渐开线齿廓的范成原理实验指导书
实验二渐开线齿廓的成原理实验指导书一、实验目的：1、掌握用成法加工渐开线齿廓的切齿原理，观察齿廓的渐开线及过渡曲线的形成过程；2、了解渐开线齿轮产生根切现象和齿顶变尖现象的原因及用变位来避免发生根切的方法；3、分析、比较渐开线标准齿轮和变位齿轮齿形的异同点。
二、实验设备和用具：1、CQF—A齿轮成仪；2、自备：Φ220㎜圆形绘图纸一（圆心要标记清楚）；3、HB铅笔、橡皮、圆规（带延伸杆）、三角尺、剪刀、计算器。
三、实验原理：成法是利用一对齿轮（或齿条与齿轮）相互啮合时其共轭齿廓互为包络线的原理来加工齿廓的方法。
刀具刃廓为渐开线齿轮（齿条）的齿形，它与被切削齿轮坯的相对运动，完全与相互啮合的一对齿轮（或齿条与齿轮）的啮合传动一样，显然这样切制得到的轮齿齿廓就是刀具的刃廓在各个位置时的包络线。
本成仪所用的刀具模型为齿条型插齿刀，其参数为m1=20mm， =20°，ha*=1，c*=0.25。
仪器构造简图如图1所示。
圆盘2代表齿轮加工机床的工作台；固定在它上面的圆形纸代表被加工齿轮的轮坯，它们可以绕机架5上的轴线O转动。
齿条3代表切齿刀具，安装在滑板4上，移动滑板时，齿轮齿条使圆盘2与滑板4作纯滚动，用铅笔依次描下齿条刃廓各瞬时位置，即可包络出渐开线齿廓。
齿条刀具3可以相对于圆盘作径向移动，当齿条刀具中线与轮坯分度圆之间移距为xm时（由滑板4上的刻度指示），被切齿轮分度圆则和与刀具中线相平行的节线相切并作纯滚动，可切制出标准齿轮（xm=0）或正变位（xm＞0）、负变位（xm＜0＝齿轮的齿廓。
图11、压板2、圆盘3、齿条刀4、滑板5、机架四、实验容：分别完成切制m=20mm、z=8的标准、正变位（x1=0.5）和负变位（x2=-0.5）渐开线齿廓，三种齿廓每种都须画出两个完整的齿形，比较这三种齿廓。
观察根切现象和齿顶变尖现象。
五、实验步骤：1、按m=20mm、z=8、 =20°、ha*=1、c*=0.25、x1=0.5、x2=-0.5分别计算标准、正复位、负变位三种渐开线齿廓的分度圆直径d、齿顶圆直径d a、齿根圆直径d f、基圆直径d b和标准齿轮的周节P、分度圆齿厚S、齿间距e。
实验二 齿轮范成原理实验
实验二齿轮范成原理实验一目的1.了解用范成法切制渐开线齿轮的基本原理；2.观察渐开线齿廓的形成过程及根切现象。
二设备及工具1.齿轮范成仪2.铅笔、橡皮及纸张（自备）三范成仪的构造及工作原理1．主要参数齿条刀具：m=20, α=200, h c*=1, C*=0.25被切齿轮：m=20, α=200, Z=10, X=±0.52．构造齿轮范成仪如图所示，圆盘1代表被加工齿轮轮坯，可绕固定在机座4上的轴O转动；代表切齿刀具的齿条2安装在溜板3上，当移动板时，圆盘1凭借钢丝的带动保证节圆和节线作纯滚动（即刀具和轮坯的范成运动）。
3．原理范成仪是利用一对齿轮互相啮合时，其共轭齿廓互为包络线的原理来加工的。
该实验制造齿轮的刀具是齿条，它和被切齿轮轮坯的相对运动，正好和齿轮齿条的啮合一样，即是说具有渐开线齿形的齿条刀具在切削过程中切出它的包络线，该包络线就是被加工齿轮的渐开线齿廓。
由于在实际加工时，看不见形成包络线的刀刃的一系列位置，故通过范成仪来实现上述刀具与轮坯的范成运动，用铅笔画出刀刃的一系列位置，就能清楚地观察到齿轮的范成过程。
四实验步骤1.根据已知的基本参数m, α, h c*, C*计算被加工齿轮的分度圆直径，以及标准齿轮、正、负变位齿轮的基圆、根圆及节圆直径，将结果填入实验报告中，并标注在已等分的圆形图纸上。
2．将图纸固定在圆盘上，使刀具处于切制标准齿轮的位置上。
3．“切齿”：将齿轮刀具溜板推到最右边（或最左边），然后每当把溜板向左（或向右）移动一个微小距离（2～3㎜）时，便用铅笔在绘图纸上描下刀具的刀刃位置，直到形成2～3个完整的轮齿为止。
4．“观察”：在“切齿”过程中，观察齿的形成过程和根切现象。
5．“变位”：正变位时，将刀具离开轮坯中心向外移动X㎜后，再按上述步骤切齿；负变位时，将刀具靠近轮坯中心移动X㎜后，也按上述步骤“切齿”。
6．比较三次所切齿形的变化。
7．填写好实验报告，将齿廓图附于实验报告中。
渐开线圆柱直齿轮范成实验
0
以齿轮圆心为中心在齿坯上一一画出上述各圆。 （5）用三角落尺测量分度圆弦齿厚，齿顶圆弦齿厚、基圆弦齿厚，记下 并填入实验报告。 （6）据渐开线齿轮任意圆齿厚公式，算得分度圆齿厚，然后根据下面算 S 90 S 式算出各圆弦齿厚： i 2ri sin r i ( ) S i一弦齿厚， Si 一齿厚，r i 一 i 任意图半径，将算得结果填入实验报告，井比较和实测的结果，如果出入 太大，应找出原因。
0
（1）按不根切条件计算最小移距量并将齿条刀移到所需的刻度，并用螺 钉紧住。 （2）松开圆盘2上压环，将白纸转过180度，重新再用压环紧住。 （3）用画标准齿轮齿廓一样的方法，画出修正齿轮的齿廓二至三个，并 观察有否根切现象，齿形和标准齿轮比较有何区别。 * * （4）按 m, Z , , ha , C , x ，算出修正齿轮分度圆、基圆、齿顶圆、齿根圆的 半径并填入实验报告，注意齿顶圆计算时用 0 来计算，以画出的修正齿 轮轮齿找出齿轮转心，分别画出修正齿轮各圆于齿廓上。 （5）量出各圆弦齿厚和算出它们的弦齿厚，右移动时，拉动钢丝使圆盘2转动。因此滑架移 动速度总等于圆盘2上直径为200mm处的线速度，因此直径 200mm即为被切齿轮的分度圆。而和分度圆相切的即为机床 节线如图，齿菜刀5可以在滑架上作垂直于移动方向即远离或 靠近齿轮中心O移动，因此当齿条刀中线和分度圆相切时加工 出是标准齿轮。当齿条刀的其它分度线和分度圆相切时，加工 的是变位齿轮。
四、实验步骤： l、范成标准齿轮
（1）将裁好的白纸用压环压在圆盘上，并注意尽可能使圆纸中心和圆 盘中心重合。 （2）调整齿条刀相对于滑架位置、使齿条刀刻尺基线对准滑尺零线， 然后用螺钉紧住。以保证刀具线和齿轮分度圆相切。 （3）自左至右，将滑架沿底座导轨移动，每移2—3毫术．即用削尖铅 笔将齿条刀齿廓画在白纸上，相当于刀具范成齿轮坯一次。这样继续不 断移动滑架。刀具和齿坯还在不断地进行着范成运动，刀具齿廓在范成 运动中的各个位置相继地画在齿坯上。这一系列刀具位置的包络线即齿 坯轮齿的齿廓，直到范成出完整的二至三个齿为至．并观察是否根切现 象。 （4）根据范成法出来的齿，以圆弧上三点定固心的办法找出齿轮的转 m P / 心，并适应调整之。用三角尺量得齿条周节P，并计算其模数 分度圆直径 d d m 20 C, Z 10, C* 0.25 ，从 进而算出齿轮齿数 z 模数 m 本范成仪 而计算出齿顶圆半径 r a ,齿根圆半径 r f ，基圆半径 r b 及分度圆半径 r o ，
实验二齿轮范成原理
实验二 齿轮范成原理一、目的要求1．巩固和掌握用范成法切制渐开线齿轮的基本原理。
观察齿廓的渐开线部分及过渡曲线部分的形成过程。
2．了解渐开线的根切现象和齿顶变尖原因以及用变位修正来避免根切的方法，并分析、比较标准齿轮和变位齿轮的异同点。
3．巩固齿轮基本几何尺寸的计算，并进一步了解基本参数m ，z ，α，x 在齿轮设计和加工中的意义和作用。
二、仪器设备 1．齿轮范成仪：齿条刀具的主要参数（图1）m=20mm ，α=20°，00.1*=ah ，25.0*=C被切齿轮的主要参数：m=20 (mm)，α=20°，z =10，.1*=a h =1，25.0*=C 2．代替被加工齿轮坯件的图纸一张 3．同学需要自备如下的东西(1) 削尖的铅笔二支 (2) 圆规、三用板及胶皮擦三、范成仪的构造及工作原理图2为齿轮范成仪简图，圆盘1表示被加工齿轮的毛坯，安装在机架4上，并可绕机架上的固定轴O 转动。
齿条刀具2安装在溜板3上，当移动溜板时，轮坯圆盘1上安装的与被加工齿轮具有同等大小分度圆的齿轮与并固接在溜板上的齿条啮合，并保证被加工齿轮的分度圆与溜板3上的齿条节线作纯滚动，从而实现范成运动。
松开螺母5即可调整齿条刀具相对于轮坯中心的距离，因此，齿条2可以安装在相对于圆盘1的各个位置上，如使齿条分度线与圆盘1的分度圆相切，则可以绘出标准齿轮的齿廓。
当齿条2的中线与圆盘1的分度圆间有距离时，（其移距值xm 可以在溜板3的刻度上直接读出来），则可按移距的大小和方向绘出各种正移距或负移距变位齿轮。
范成法是利用一对齿轮互相啮合时，共轭齿廓互为包络线的原理来加工的。
加工时其中图1一轮为刀具。
另一轮为毛坯，而由机床的传动链迫使它们保持固定的角速比旋转，完全和一对齿数比相同的齿轮相互相传动一样，同时刀具还沿轮坯轴线方向作切削运动，如此切出的齿轮的轮廓，就是刀具刀刃的一系列位置，就能清楚的观察到加工齿轮的范成过程。
