SystemView仿真

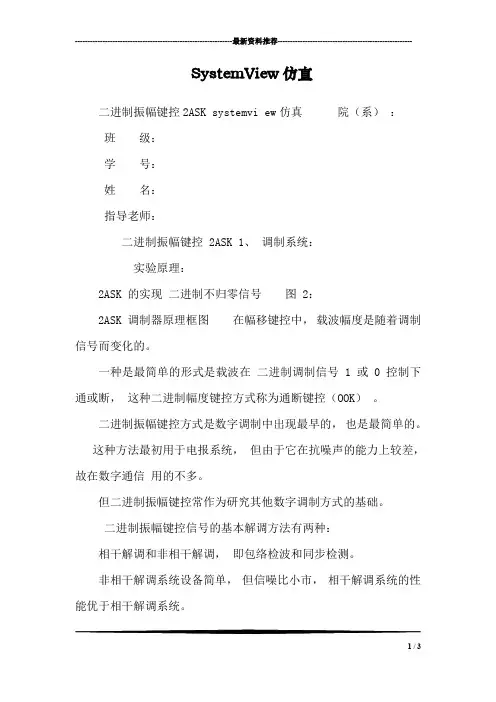

---------------------------------------------------------------最新资料推荐------------------------------------------------------SystemView仿真二进制振幅键控2ASK systemvi ew仿真院（系）：班级：学号：姓名：指导老师：二进制振幅键控 2ASK 1、调制系统：实验原理：2ASK 的实现二进制不归零信号图 2：2ASK 调制器原理框图在幅移键控中，载波幅度是随着调制信号而变化的。
一种是最简单的形式是载波在二进制调制信号 1 或 0 控制下通或断，这种二进制幅度键控方式称为通断键控（OOK）。
二进制振幅键控方式是数字调制中出现最早的，也是最简单的。
这种方法最初用于电报系统，但由于它在抗噪声的能力上较差，故在数字通信用的不多。
但二进制振幅键控常作为研究其他数字调制方式的基础。
二进制振幅键控信号的基本解调方法有两种：相干解调和非相干解调，即包络检波和同步检测。
非相干解调系统设备简单，但信噪比小市，相干解调系统的性能优于相干解调系统。
1 / 32ASK 解调器原理框图：图 3 乘法器coscte2ASK(t)(a)模拟调制法（相乘器法）cosct开关电路s(t)e2ASK(t)(b)通-断键控(OOK,On-Off Keying) s(t)ｅ２ＡＳＫ（ｔ）ＢＰＦ全波整流器ＬＰＦ抽样判决器输出ａｂｃｄ定时脉冲（ａ）非相干解调（包络检波法）ｅ２ＡＳＫ（ｔ）ＢＰＦ相乘器ＬＰＦ抽样判决器定时脉冲输出Ｃｏｓｃｔ（ｂ）相干解调（同步检测法）系统的相关参数：基带信号 amplitu=0. 5， offset=-0. 5， rate=10。
图 4 输入的调制信号：图 5 已调信号：图 6 2 调制解调系统：系统相关参数：基带信号频率=50HZ，电平=2，偏移=1，载波频率=1000HZ 模拟低通频率=225HZ,极点数为 3. 系统运行时间为 0. 3S，采样频率=20190HZ。
交织编码的Systemview仿真课程设计报告讲解
通信原理课程设计——交织编码Systemview仿真差错编码系统仿真张旭 201100120146张昊 201100120179卓建森 201100120197目录一、引言 (2)二、基本原理 (3)1 差错控制编码的介绍 (3)2 交织编码 (6)3 Systemview仿真软件介绍 (8)三、交织编码仿真实验 (9)1 课程设计的目的 (9)2 交织编码实验原理 (9)3 数据波形图 (10)4 实验现象分析 (13)四、总结 (13)五、参考文献..............................................错误！未定义书签。
4一、引言随着通信技术的飞速发展，数字信息的存储和交换日益郑家，对于数据传输过程中的可靠性要求也越来越高，数字通信要求传输过程中所造成的数码差错足够低。
数字信号在传输过程中，由于受到干扰的影响，码元波形将变坏。
接收端收到后可能发生错误判决。
由乘性干扰引起的码间串扰，可以采用均衡的办法纠正。
而加性干扰的影响则需要用其他办法解决。
在设计数字通信系统时，应该首先从合理选择调制制度、解调方法以及发送功率等方面考虑，使加性干扰不足以影响达到误码率要求。
在仍不能满足要求时，就要考虑采用差错控制措施了。
一些通用的系统，其误码率要求因用途而异，也可以把差错控制作为附加手段，在需要时加用。
在实际的通信系统中，由于信道传输特性不理想以及加性噪声的影响，传输的信息中不可避免地会发生错误，影响通信系统的传输可靠性。
随着数字通信技术的发展，各种业务对系统误码率的要求也逐渐提高，采用差错控制编码技术是提高数字通信可靠性的有效办法之一。
差错控制编码就是在发送端的信息码元序列中，以某种确定的编码规则加入一些监督码元，是信息码元与监督码元之间具有某种相关性。
接收端通过检验这种相关性是否存在来判断在传输过程中是否出现了误码。
线性分组码、巴克码、CRC冗余校验码等都是目前较为流行的差错控制编码技术之一。
第12章 动态系统仿真软件 Systemview
图 12-5 观察窗的操作
分析窗是 Systemview 进行信号分析的工作平台，是一个强大的信号分析工具。学会使用分析窗及其工具 是掌握 Systemview 软件分析信号及系统的关键。
（1）分析窗的设定与波形调整 在做完信号仿真操作后，点击工具条上的分析窗图标 就可以打开分析窗工作平台，点击工具条上相关 按钮可以将分析波形进行排列，如图 12-6；
图 12-6 分析窗工作平台之一
图 12-6 是系统缺省的颜色，用户也可以设定自己喜欢的颜色，这里将颜色设定为浅色背景、深色线条和 文字，修改后的界面如图 12-7 所示；比较图 12-6 和图 12-7，二者之间不仅是颜色不同，而且波形的布局和 大小也不同，我们可以利用工具条上的图标调整波形的布局，也可以利用鼠标拖拽以改变波形的大小和位置。 在分析窗的波形坐标上，我们可以清楚地看到系统各点信号波形之间的关系，Systemview 的动态探棒随着鼠 标移动可以清楚地标明各个波形之间的对应点位置。
可以通过敲击鼠标方便地实现。分析窗中的“接收计算器（ α ）”功能强大，可以完成对仿真运行结果的各
种运算分析，诸如谱分析、相关和卷积等各种基本的信号分析； (2) 简单 只要通过鼠标从SystemView库中选择图符并将它、模拟和数字以及混合模式的系统。并且SystemView的所有图符都有相似的参数定义窗口，设计者所要 做的只是修改各个图符的参数，用户不需要编写源代码就可以完成各种系统的设计与仿真，快速地建立和修 改系统、访问与调整参数，方便地加入注释；
图 12-7 分析窗工作平台之二 351
（2）利用接收计算器进行信号分析 点击分析窗左下脚的接收计算器图标 ，弹出 Systemview Sink Calculator 对话框，如图 12-8 所示，这 个对话框提供了所有的信号分析工具设定和系统参数调整方法，内容十分丰富。
基于SYSTEMVIEW的QAM调制与解调的仿真研究
基于SYSTEMVIEW的QAM调制与解调的仿真研究随着无线通信技术的不断发展，调制解调技术在数字通信中起着至关重要的作用。
其中，QAM（Quadrature Amplitude Modulation）调制方式是一种常用的调制技术，具有较高的数据传输速率和抗干扰能力。
为了更好地理解和研究QAM调制与解调技术，本文将基于SYSTEMVIEW软件进行仿真研究。
1.系统模型搭建首先，需要搭建QAM调制系统的仿真模型。
在SYSTEMVIEW软件中，可以使用信号源模块生成基带信号，然后通过QAM调制器模块将基带信号调制成QAM信号。
接收端则需要使用QAM解调器模块将接收到的QAM信号解调成基带信号，最后通过信号处理模块实现数据的处理和分析。
整个系统包括了调制器、解调器、信号处理器等多个部分，相互协作完成信号的传输和处理过程。
2.仿真参数设置在搭建系统模型之后，需要设置仿真参数以进行实验。
主要包括QAM调制方式（如16QAM、64QAM等）、信号源的参数设置（如频率、幅度等）、信道的噪声模型（如加性高斯白噪声）、仿真时间等。
通过调整这些参数，可以观察系统在不同条件下的性能表现，如误码率、信噪比等。
3.仿真实验分析进行实验时，可以观察QAM信号在调制和解调过程中的波形、频谱等特征，同时还可以通过误码率曲线、信噪比曲线等指标来评价系统的性能。
对于不同的QAM调制方式和信道条件，可以比较它们在传输效率和抗干扰能力上的区别，从而为实际应用提供参考。
4.优化与改进在仿真实验的基础上，还可以进一步对系统进行优化和改进。
例如，可以尝试不同的调制方式、信号处理算法、信道编解码方案等，以提高系统的性能和稳定性。
通过反复的仿真和实验，可以逐步完善QAM调制系统，使其更适合现代通信需求。
综上所述，基于SYSTEMVIEW的QAM调制与解调的仿真研究能够帮助我们更深入地理解这一调制技术的原理和应用，为无线通信领域的研究和发展提供有益的参考和支持。
Systemview软件仿真实验
Systemview软件仿真实验Systemview是美国ELANIX公司于1995年开始推出的软件工具，它为用户提供了一个完整的动态系统设计、仿真与分析的可视化软件环境，能进行模拟、数字、数模混合系统、线性和非线性系统的分析设计，可对线性系统进行拉氏变换和Z变换分析。
SystemView基本属于一个系统级工具平台，可进行包括数字信号处理（DSP）系统、模拟与数字通信系统、信号处理系统和控制系统的仿真分析，并配置了大量图符块（Token）库，用户很容易构造出所需要的仿真系统，只要调出有关图符块并设置好参数，完成图符块间的连线后运行仿真操作，最终以时域波形、眼图、功率谱、星座图和各类曲线形式给出系统的仿真分析结果。
Systemview动态系统仿真软件是为方便大家轻松的利用计算机作为工具，以实现设计和仿真工作。
它特别适合于无线电话（GSM,CDMA,FDMA,TDMA)和无绳电话，寻呼，机和调制解调器与卫星通信（GPS,DBS,LEOS)设计。
能够仿真(c,4x c等）DSP结3x构，进行各种时域和频域分析和谱分析。
对射频/模拟电路（混合器，放大器，RLC电路和运放电路）进行理论分析和失真分析。
它有大量可选择的库允许你可以有选择的增加通讯，逻辑，DSP和RF/模拟功能。
它可以使用熟悉的windows约定和工具与图符一起快速方便地分析复杂的动态系统。
下面大家可以清楚地了解systemview系统如何方便地辅助您的工作。
让我们首先来看一下它的各种窗口：—systemview系统窗systemview系统设计窗口如下:图表1系统窗1 第一行《菜单栏》有几个下拉式菜单，通过这些菜单可以访问重要的systemvie功能包括File, Edit, Preference, View, Notepads, Connections,Complier, System, Tokens, Help.用鼠标选中每个菜单都会下拉显示若干选项。
Systemview仿真环境使用教程
Systemview仿真环境一、实验目的1、熟悉Systemview软件的界面；2、熟悉常用菜单和工具栏；3、掌握系统定时、信号源、函数模块、数据接收器、接收计算器等概念及使用方法。
4、能利用软件进行简单系统的仿真设计。
二、实验设备Systemview软件、计算机三、实验内容1、选择Help/Demo..菜单项，单击Start Demo 按键，观察实例演示。
调节Demo Speed ,可改变演示速度。
2、在观察演示过程中，特别注意如何设置系统时间，如何选择模块和设置模块参数，如何选择滤波器和设置滤波器的参数。
3、建立如下系统：该系统实现对输入信号进行平方运算。
4、操作步骤如下：１）每次构建一个新的仿真系统时，都首先需要对系统时间进行定义。
单击系统工具栏上的定时按扭，“No.of Samples”(采样点数)设置为128，单击“OK”。
２）双击信号源库“Source”图符。
双击该图符显示出信号源库窗口，单击“Sinusoid”，单击参数“Parameters”按扭，在频率框“Frequency”内输入“4”，单击“OK”。
这样就定义了一个幅度为1，频率为4HZ 的正弦波信号。
３）现在弹出函数图符。
与信号源图符的处理相同，双击该图符显示出函数库窗口，选择“Algebraic”，选择“X^a”，单击参数“Parameters”按扭，在“Exponent”框内输入“2”。
这个图符被用于对输入的正弦波进行平方运算。
４）弹出数据接收器“Sink”图符。
双击该图符并选择“Graphic Display”，选择“SystemView”做为信号接收器的类型。
５）点击(连接按扭)，再点击信号源图符“Source”，出现“Select Output”对话框,选择“0:sine”点击“OK”，再点击“Sink”图符，这样“Source”图符就连接到了“Sink”图符。
６）弹出另一个“Sink”图符并同样选择“SystemView”类型。
通信原理System_view仿真实验指导
通信原理System view仿真实验指导第一部分SystemView简介System View是由美国ELANIX公司推出的基于PC的系统设计和仿真分析的软件工具，它为用户提供了一个完整的开发设计数字信号处理（DSP）系统，通信系统，控制系统以及构造通用数字系统模型的可视化软件环境。
1.1 SystemView的基本特点1．动态系统设计与仿真(1) 多速率系统和并行系统：SYSTEMVIEW允许合并多种数据速率输入系统，简化FIR FILTER的执行。
(2) 设计的组织结构图：通过使用METASYSTEM(子系统)对象的无限制分层结构，SYSTEMVIEW能很容易地建立复杂的系统。
(3) SYSTEMVIEW的功能块：SYSTEMVIEW的图标库包括几百种信号源,接收端，操作符和功能块，提供从DSP、通信信号处理与控制，直到构造通用数学模型的应用使用。
信号源和接收端图标允许在SYSTEMVIEW内部生成和分析信号以及供外部处理的各种文件格式的输入/输出数据。
(4) 广泛的滤波和线性系统设计：SYSTEMVIEW的操作符库包含一个功能强大的很容易使用图形模板设计模拟和数字以及离散和连续时间系统的环境，还包含大量的FIR/IIR滤波类型和FFT类型。
2．信号分析和块处理SYSTEMVIEW分析窗口是一个能够提供系统波形详细检查的交互式可视环境。
分析窗口还提供一个完成系统仿真生成数据的先进的块处理操作的接收端计算器。
接收端计算器块处理功能：应用DSP窗口，余切，自动关联，平均值，复杂的FFT，常量窗口，卷积，余弦，交叉关联，习惯显示，十进制，微分，除窗口，眼模式，FUNCTION SCALE，柱状图，积分，对数基底，数量相，MAX，MIN，乘波形，乘窗口，非，覆盖图，覆盖统计，解相，谱，分布图，正弦，平滑，谱密度，平方，平方根，减窗口，和波形，和窗口，正切，层叠，窗口常数。
1.2 SystemView各专业库简介SystemView的环境包括一套可选的用于增加核心库功能以满足特殊应用的库，包括通信库、DSP库、射频/模拟库和逻辑库，以及可通过用户代码库来加载的其他一些扩展库。
基于Systemview的数字频带传输系统的仿真
课程设计目的：1、熟练掌握Systemview的用法，在该软件的配合下完成各个系统的结构图，还有调试结果图2、深入了解2ASK，2FSK，2PSK，2DPSK的调制解调原理课程设计器材：PC机，Systemview软件课程设计原理：数字信号的传输方式可以分为基带传输和带通传输。
为了使信号在带通信道中传输，必须用数字基带信号对载波进行调制，以使信号与信道特性相匹配。
在这个过程中就要用到数字调制。
在通信系统中，利用数字信号的离散取值特点通过开关键控载波，来实现数字调制，这种方法通常称为键控法，主要对载波的振幅，频率，和相位进行键控。
键控主要分为：振幅键控，频移键控，相移键控三种基本的数字调制方式。
Systemview的基本介绍：SystemView是一个用于现代科学与科学系统设计与仿真打动态系统分析平台。
从滤波器设计、信号处理、完整通信系统打设计与仿真，到一般打系统数字模型建立等各个领域，SystemView在友好而功能齐全打窗口环境下，为用户提供啦一个精密的嵌入式分析工具。
进入SystemView后，屏幕上首先出现该工具的系统视窗，系统视窗最上边一行为主菜单栏，包括：文件（File）、编辑（Edit）、参数优选（Preferences）、视窗观察（View）、便笺（NotePads）、连接（Connetions）、编译器（Compiler）、系统（System）、图符块（Tokens）、工具（Tools）和帮助（Help）共11项功能菜单。
如下图所示。
系统视窗左侧竖排为图符库选择区。
图符块（Token）是构造系统的基本单元模块，相当于系统组成框图中的一个子框图，用户在屏幕上所能看到的仅仅是代表某一数学模型的图形标志（图符块），图符块的传递特性由该图符块所具有的仿真数学模型决定。
创建一个仿真系统的基本操作是，按照需要调出相应的图符块，将图符块之间用带有传输方向的连线连接起来。
这样一来，用户进行的系统输入完全是图形操作，不涉与语言编程问题，使用十分方便。
138_(精选)通信原理及System View仿真测试第6章 数字基带传输系统课件
第6章 数字基带传输系统
(1) 码型中应不含直流分量， 且低频分量尽量少。 (2) 码型中高频分量尽量少, 以便节省传输频带和减小串 扰。 所谓串扰， 是指同一电缆内不同线对之间的相互干扰。 基带信号的高频分量越大， 对邻近线产生的干扰越严重。 (3) 信号的抗噪声能力要强。 产生误码时， 在译码中产 生误码扩散的影响越小越好。 (4) 码型中应包含定时信息， 这样有利于提取位同步信 号。 (5) 编码方案要能适用于信源变化， 与信源的统计特性 无关。
第6章 数字基带传输系统
图6-3 双极性和单极性波形的SystemView仿真模型
第6章 数字基带传输系统
图6-4 双极性不归零和归零信号的波形
第6章 数字基带传输系统
图6-5 单极性不归零和归零信号的波形
第6章 数字基带传输系统
6.2 基带传输的常用码型
6.2.1 传输码的码型选择原则
传输码又称为线路码， 它的结构将取决于实际信道的 特性和系统工作的条件。 由于不同的码型具有不同的特性， 因此在设计适合于给定信道传输特性的码型时， 通常需要 遵循以下原则：
则
同理, 可以分析出RZ的功率谱为
第6章 数字基带传输系统
第6章 数字基带传输系统
例6-2 求双极性波形矩形脉冲序列的功率谱。 解： 对BNRZ， 设 则由式(6-5)和式(6-8)知， 其功率谱密度为
第6章 数字基带传输系统
当P=0.5时 Ps(f)=fs|G(f)|2 其中， G(f)是g(t)的傅里叶变换， 经计算
第6章 数字基带传输系统
图6-6 AMI码图形
第6章 数字基带传输系统
AMI码为三元码， 伪三进制。 其优点有： (1) “0”、 “1”不等概率出现时也无直流。 (2) 零频附近的低频分量小。 因此， 对具有变压器或 者其他交流耦合的传输信道来说， 不易受隔直特性的影响。 (3) 整流后即为RZ码。 (4) 若接收端收到的码元极性与发送端的完全相反， 也 能正确判决。 AMI码的缺点是， 连0码多时， AMI整流后的RZ码连0 也多， 不利于提取位同步信号。
systemview通信系统仿真实验二-实验报告模版
[实验二] 滤波器与线性系统
一、实验目的
1、掌握滤波器的各种设计方法。
2、掌握各种滤波器的参数设计。
3、掌握系统的根轨迹图和波特图。
二、实验内容
设计一带通滤波器，带宽为180Hz、中心频率为2100Hz，用巴特沃斯和切比契夫两种方式完成。
要求：
（1）学习线性系统的参数设计。
（2）学习FIR滤波器和模拟滤波器的设计。
（3）观察系统的根轨迹图和波特图。
（4）分别用2种方法设计2个滤波器系统，观察仿真结果。
三、实验结果
1、巴特沃斯带通滤波器仿真原理图如下：
结果如下：
未经巴特沃斯带通滤波器滤波的信号波形
未经巴特沃斯带通滤波器滤波的信号频谱
巴特沃斯带通滤波器滤波后输出信号的波形
巴特沃斯带通滤波器滤波后输出信号的频谱
结果分析：由频谱图可知，经过巴特沃斯带通滤波器滤波后，频率为1800Hz的信号被滤掉，频率为2100Hz的信号通过。
2、切比契夫带通滤波器仿真原理图如下：
结果：
未经切比契夫带通滤波器滤波的信号波形
未经切比契夫带通滤波器滤波的信号频谱
切比契夫带通滤波器滤波后输出信号的波形
切比契夫带通滤波器滤波后输出信号的频谱
结果分析：由频谱图可知，经过切比契夫带通滤波器滤波后，频率为1800Hz的信号被滤掉，
频率为2100Hz的信号通过。
通信系统课程systemview仿真设计1 (11)
数字信号基带传输系统————用根升余弦滤波器实现一、设计目的1.熟悉使用System View软件，了解各功能模块的操作和使用方法。
2.通过实验进一步掌握、了解数字基带传输系统的构成及其工作原理。
3.观察数字基带传输系统接受端的眼图，掌握眼图的主要性能指标。
二、设计内容—用根升余弦滤波器实现用System View建立一个数字基带传输系统仿真电路，信道中加入高斯白噪声（均值为0，均方差可调），分析理解系统各个模块的功能，并通过观察眼图，判断系统信道中的噪声情况。
三、设计原理（一）数字信号基带传输系统原理通信的根本任务是远距离传递信息，因而如何准确地传输数字信息是数字通信的一个重要组成部分。
在数字传输系统中，其传输对象通常是二进制数字信息，它可能来自计算机、网络或其它数字设备的各种数字代码。
也可能来自数字电话终端的脉冲编码信号，设计数字传输系统的基本考虑是选择一组有限的离散的波形来表示数字信息。
这些离散波形可以是未经调制的不同电平信号，也可以是调制后的信号形式。
由于未经调制的脉冲电信号所占据的频带通常从直流和低频开始。
因而称为数字基带信号。
在某些有线信道中，特别是传输距离不太远的情况下，数字基带信号可以直接传送，我们称之为数字信号的基带传输。
而在另外一些信道，特别是无线信道和光信道中，数字基带信号则必须经过调制，将信号频谱搬移到高频处才能在信道中传输。
我们把这种传输称为数字信号的调制传输（或载波传输）。
如果把调制与解调过程看作是广义信道的一部分，则任何数传输系统均可等效为基带传输系统。
因此掌握数字信号的基带传输原理是十分重要的。
通过SystemView 提供的仿真环境对数字基带传输中的某些问题加以仿真、分析，能帮助我们进一步加深对这些抽象概念的理解，并加深感性认识。
二进制数字基带波形都是矩形波，在画频谱时通常只画出了其中能量最集中的频率范围，但这些基带信号在频域内实际上是无穷延伸的。
如果直接采用矩形脉冲的基带信号作为传输码型，由于实际信道的频带都是有限的，则传输系统接收端所得的信号频谱必定与发送端不同，这就会使接收端数字基带信号的波形失真。
systemview通信系统仿真 AM、DSBSSB调制解调 数字调制方式仿真2ASK、2FSK、2PSK调制解调抽样定理、增量调制
唐山学院课程设计
1 引言
在当今信息社会，通信已经成为整个社会的高级“神经中枢”，通信技术变 得越来越重要，没有通信的人类社会将是不堪设想的。通信按传统的理解就是信 息的传递与交换。一般来说，通信系统是由信源、发送设备、信道、接收设备、 信宿组成，其系统组成如图 1-1 所示：
信源 →→ 发送设备 （发送端）
1
唐山学院课程设计
2 SystemView 的基本介绍
随着通信技术的发展日新月异，通信系统也日趋复杂。因此，在通信系统的 设计研发过程中，通信系统的软件仿真已成为必不可少的一部分。SystemView 就 是 一 个 用 于 电路与通信系统的设计与仿 真 的 析 平 台 。 从 滤 波 器 设 计 、 信 号 处理、完整通信系统的设计与仿真，直到一般的系统数学模型建立等各个 领域，SystemView 在友好而且功能齐全的窗口环境下，为用户提供了一个 精密的嵌入式分析工具。
2
唐山学院课程设计
SystemView 通过 Notes(注释)很容易在屏幕上描述系统；生成的 SystemView 系统输出的波形图可以很方便地使用复制和粘贴命令插入微软 word 等文字处理 器。
通信系统课程systemview仿真设计1
FDM频分多路复用系统设计一、实习目的1．熟悉使用System View软件，了解各功能模块的操作和使用方法。
2．通过实验进一步了掌握。
了解频分复用系统的构成及其工作原理。
3．观察频分复用的波形图，及抽样频率和点数的设置，和各个性能指标二、实习仪器微机电脑，System View软件三、实习内容用System View建立一个频分复用的仿真电路。
通过不同种类不同频率的信号源过系统后，分析理解系统的各个模块功能，观察波形图。
判断是不是实现了频分复用。
四、设计原理频分复用是一种按频率来划分信道的的复用方式。
在FDM中，信道的带宽被分成多个相互不重叠的频段，每路信号占据其中的一个子信道，并且各路之间必须留有未被使用的频段（防护频段）进行分隔，以防止信号的重叠。
在接受端，采用适当的带通滤波器将多路信号分开，从而恢复出所需要的信号。
下图示出了频分复用的系统的原理框图。
在发送端，首先使各路基带信号通过带通滤波器以限制各路信号的最高频率。
然后，将各路信号调制到不同的载波频率上，使得各路信号搬移到各自的频率段范围内，合成后送入信道传输。
在接收端，采用一系列不同中心频率的带通滤波器分离出各路已调信号，它们被解调后即恢复出各路相应的基带信号。
为了防止相邻信号之间产生相互干扰，应合理选择载波频率。
恢复是也应加入相应的载波频率。
使其能恢复出各路信号。
在通信系统中，信道所能提供的带宽通常比传送一路信号所需的带宽宽得多。
如果一个信道只传送一路信号是非常浪费的，为了能够充分利用信道的带宽，就可以采用频分复用的方法。
在频分复用系统中，信道的可用频带被分成若干个互不交叠的频段，每路信号用其中一个频段传输，因而可以用滤波器将它们分别滤出来，然后分别解调接收。
原理框图如下：分别对发送端和接收端进行原理分析：发送端由于消息信号往往不是严格的限带信号，因而在发送端各路消息首先经过低通滤波，以便限制各路信号的最高角频率，为了分析问题的方便，这里我们假设各路的都相等。
MATLABLabVIEWSystemView仿真分析基础课程设计
MATLAB、LabVIEW、SystemView 仿真分析基础课程设计一、引言仿真是实际工程设计的重要过程。
MATLAB、LabVIEW、SystemView 是现代工程领域中广泛使用的仿真工具，具有广泛的应用和丰富的功能。
本课程将介绍这三个工具的基本特点和使用方法，并通过具体案例进行实战演练。
本文将重点讲解MATLAB、LabVIEW 和 SystemView 三个工具的使用方法和实战操作。
二、MATLAB 仿真分析MATLAB 是一种基于数值计算的高级环境，主要用于算法开发、数据可视化、数据分析和数值计算等工作。
在工程领域中，MATLAB 的应用很广泛，包括数字信号处理、自动控制、通讯系统、图像处理等。
以下是 MATLAB 的基本特点：1.数值计算和数据分析。
2.操作简单易学。
3.高质量绘图能力。
4.丰富的工具箱和开发环境。
5.独立的程序设计语言。
在仿真分析中，MATLAB 可以用于以下方面：•数学建模。
•信号处理。
•系统仿真与控制设计。
•图像处理与计算机视觉。
•工程数据分析。
在本课程中，我们将重点掌握 MATLAB 的基本操作和实战操作方法。
具体课程内容包括以下几个方面：•MATLAB 环境和基本操作。
•MATLAB 函数和变量。
•数学建模和符号计算。
•图像处理和计算机视觉。
三、LabVIEW 仿真分析LabVIEW 是一种强大的虚拟仪器软件平台，可以用于进行数据采集、信号处理、机器视觉、控制等应用。
在工程领域中，LabVIEW 的应用很广泛，包括传感器测量、机器视觉、自动化控制等。
以下是 LabVIEW 的基本特点：1.自带图形化编程语言，易于掌握。
2.操作简单、功能强大、易于扩展。
3.丰富的功能工具箱和开发环境。
4.可视化编程方式，易于调试和测试。
在仿真分析中，LabVIEW 可以用于以下方面：•数据采集和处理。
•控制系统设计和调试。
•机器视觉和图像处理。
•嵌入式系统设计。
在本课程中，我们将重点掌握 LabVIEW 的基本操作和实战操作方法。
SystemView通信系统仿真
t c ωcos 图3-1线性调制系统的一般模型3 模拟调制系统的设计与分析模拟调制系统可分为线性调制和非线性调制，本课程设计只研究线性调制系统的设计与仿真。
线性调制系统中，常用的方法有AM 调制，DSB 调制，SSB 调制。
线性调制的一般原理：载波：)cos()(0ϕω+=t A t s c调制信号：)cos()()(0ϕω+=t t Am t s c m式中()t m —基带信号。
线性调制器的一般模型如图3-1在该模型中，适当选择带通滤波器的冲击响应()t h ，便可以得到各种线性调制信号。
线性解调器的一般模型如图3-2图3-2线性解调系统的一般模型其中()t s m —已调信号，()t n —信道加性高斯白噪声3.1 AM 调制3.1.1 AM 调制解调原理标准调幅就是常规双边带调制，简称调幅(AM)。
假设调制信号()t m 的平均值为0，将其叠加一个直流分量0A 后载波相乘(图3-3)，即可形成调幅信号。
其时域表达式为()()00cos cos cos AM c c c S A m t t A t m t t ϖϖϖ=+=+⎡⎤⎣⎦式中：0A 为外加的直流分量；()t m 可以是确知信号，也可以是随机信号。
设计的AM 调制模型如图3-3图3-3 AM 调制模型 本电路采用了相干解调的方法进行解调，其组成方框图如图3-43.1.2 AM 调制解调仿真电路根据以上原理用SystemView 仿真出来的电路图如图3-5具体参数：调制信号幅值：1Vt s图3-4相干解调法组成框图图3-5 AM 调制系统的仿真图调制信号频率：10H Z载波频率：450H Z在此设计的通信系统中，信道内无高斯白噪声。
3.1.3 AM调制解调仿真仿真波形仿真后的波形如图3-6图3-6 AM调制系统仿真波形其中基带信号频谱、已调信号频谱及解调后信号频谱如下图3-7所示图3-7频谱比较图3.1.4 AM 调制系统仿真结果分析AM 调制为线性调制的一种，由图3-6可以看出，在波形上，已调信号的幅值随基带信号变化而呈正比地变化；由图3-7可以看出，在频谱结构上，它完全是基带信号频谱结构在频域内的简单搬移。
SystemView通信系统仿真资料
t c ωcos 图3-1线性调制系统的一般模型 3 模拟调制系统的设计与分析模拟调制系统可分为线性调制和非线性调制，本课程设计只研究线性调制系统的设计与仿真。
线性调制系统中，常用的方法有AM 调制，DSB 调制，SSB 调制。
线性调制的一般原理：载波：)cos()(0ϕω+=t A t s c调制信号：)cos()()(0ϕω+=t t Am t s c m式中()t m —基带信号。
线性调制器的一般模型如图3-1在该模型中，适当选择带通滤波器的冲击响应()t h ，便可以得到各种线性调制信号。
线性解调器的一般模型如图3-2图3-2线性解调系统的一般模型其中()t s m —已调信号，()t n —信道加性高斯白噪声3.1 AM 调制3.1.1 AM 调制解调原理标准调幅就是常规双边带调制，简称调幅(AM)。
假设调制信号()t m 的平均值为0，将其叠加一个直流分量0A 后载波相乘(图3-3)，即可形成调幅信号。
其时域表达式为()()00cos cos cos AM c c c S A m t t A t m t t ϖϖϖ=+=+⎡⎤⎣⎦式中：0A 为外加的直流分量；()t m 可以是确知信号，也可以是随机信号。
设计的AM 调制模型如图3-3图3-3 AM 调制模型本电路采用了相干解调的方法进行解调，其组成方框图如图3-43.1.2 AM 调制解调仿真电路根据以上原理用SystemView 仿真出来的电路图如图3-5具体参数：调制信号幅值：1Vt s图3-4相干解调法组成框图图3-5 AM 调制系统的仿真图调制信号频率：10H Z载波频率：450H Z在此设计的通信系统中，信道内无高斯白噪声。
3.1.3 AM调制解调仿真仿真波形仿真后的波形如图3-6图3-6 AM调制系统仿真波形其中基带信号频谱、已调信号频谱及解调后信号频谱如下图3-7所示图3-7频谱比较图3.1.4 AM 调制系统仿真结果分析AM 调制为线性调制的一种，由图3-6可以看出，在波形上，已调信号的幅值随基带信号变化而呈正比地变化；由图3-7可以看出，在频谱结构上，它完全是基带信号频谱结构在频域内的简单搬移。
System View通信系统仿真实验
复制全屏幕
Edit>>Paste Special
选择性粘贴
Edit>>Insert Object
插入对象
Preference菜单
Preference>>Optiomize for Run Time Sneed
优化运行时速
Preference>>Reset All Defaults
二、SystemView系统视窗
1、主菜单功能
图1系统视窗
遵循以下步骤进入SystemView系统视窗：
（1）双击SystemView图标，开始启动系统。
（2）首先会出现SystemView License Manager窗口，可用来选择附加库。本实验中选择Selectlall再左键单击OK结束选择。
复位所有缺省设置
Preference>> Propecrtirs
定制
View 菜单
View〉〉Zoom
界面图形缩放
View>>MetaSystem
亚系统
View>>Hide Token Numtbers
隐藏显示图符编号
View>>Analysis Windous
进入分析窗
View>>Calculator
动画执行顺序
System菜单
System>>Run System Simulation
运行系统仿真
System>>Single Step Excution
单步执行
System>>Debug（User Code）
通信原理SystemView仿真实验指导书
实验一图符库的使用一、实验目的1、了解SystemVue图符库的分类；2、掌握SystemVue各个功能库常用图符的功能及其使用方法。
二、实验内容按照实例使用图符构建简单的通信系统，并了解每个图符的功能。
三、基本原理SystemVue的图符库功能十分丰富，一共分为以下几个大类1.基本库SystemView的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。
（信源库）：SystemView为我们提供了16种信号源，可以用它来产生任意信号（算子库）功能强大的算子库多达31种算子，可以满足您所有运算的要求（函数库）32种函数尽显函数库的强大库容！（信号接收器库）12种信号接收方式任你挑选，要做任何分析都难不倒它2.扩展功能库扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。
它允许通信、DSP、射频/模拟和逻辑应用。
（通信库）：包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力工具。
这些模块从纠错编码、调制解调、到各种信道模型一应俱全。
（DSP库）：DSP库能够在你将要运行DSP芯片上仿真DSP系统。
该库支持大多DSP芯片的算法模式。
例如乘法器、加法器、除法器和反相器的图标代表真正的DSP算法操作符。
还包括高级处理工具：混合的Radix FFT、FIR和IIR滤波器以及块传输等。
（逻辑运算库）：逻辑运算自然离不开逻辑库了，它包括象与非门这样的通用器件的图标、74系列器件功能图标及用户自己的图标等。
（射频/模拟库）：射频/模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功率分配器等。
3.扩展用户库扩展的用户库包括有扩展通信库2、IS95/CDMA、数字视频广播DVB等。
通信库2: 扩展的通信库2主要对原来的通信库加了时分复用、OFDM调制解调、QAM编码与调制解调、卷积码收缩编解码、GOLD码以及各种衰落信道等功能。
4.5版中，通信库2已被合并到基本通信库中。
