不锈钢管道焊接工艺
316不锈钢管道焊接工艺
316不锈钢管道焊接工艺（1）焊接方法：由于现场多数为不锈钢管道且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法， d ＞Φ159 mm 的采用氩弧焊打底，手工电弧焊盖面。
d ≦Φ159 mm 的全用氩弧焊。
焊机采用手工电弧焊/氩弧焊两用的WS7 一400 逆变式弧焊机。
（2）焊接材料：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝，手弧焊用焊条CHSO22 作为填充材料，其成分见表 1 和表2。
表1 焊丝HOOCr19Ni12Mo2化学成分（%）C Si Mn P S Ni Cr Mo0.0120.131.700.0190.00713.2318.722.38表2 焊条CHS022化学成分（%）C Cu Si Mn P S Ni Cr Mo0.030.200.640.750.020.00711.7719.662.05（3）焊接参数。
奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60 ℃。
具体参数见表 3 。
表3 焊接参数接头形式焊缝层次焊接方法焊接材料焊接电流I/A电弧电压U/V焊接速度v/（cm.min）牌号直径d/mm管对接一层手工钨极氩弧焊HOOCr19Ni12Mo2 2.575-8010-116-83.283-9011-136-8二层手工钨极氩弧焊HOOCr19Ni12Mo2 2.575-8010-116-83.285-9312-136-8手工电弧焊CHS022 2.580-8525-269-12（4 ）坡口形式及装配定位焊。
坡口形式采用V 形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65°- 700°，其形式见图l 。
不锈钢管焊接工艺规程
不锈钢管焊接工艺规程不锈钢管焊接工艺规程一、概述不锈钢管焊接工艺规程是为了保证不锈钢管焊接质量，提高焊接效率，确保焊接安全而制定的。
本规程适用于不锈钢管的焊接工艺。
二、材料准备1. 不锈钢管材料应符合国家标准或相关技术规范要求，应进行外观检查和尺寸测量。
2. 不锈钢管材料应进行化学成分分析和力学性能测试，确保材料质量合格。
三、设备准备1. 焊接设备应符合国家标准或相关技术规范要求，包括焊接机、电源、焊接枪等。
2. 焊接设备应进行定期检查和维护，确保设备运行正常。
四、焊接工艺参数1. 焊接电流和电压应根据不锈钢管的材料和壁厚确定，确保焊接质量。
2. 焊接速度应根据不锈钢管的材料和壁厚确定，确保焊缝的均匀性。
3. 焊接温度应控制在合适的范围内，避免过高或过低导致焊接缺陷。
五、焊接操作1. 焊工应熟悉不锈钢管的焊接工艺要求和操作规程，严格按照规程进行操作。
2. 焊工应佩戴防护设备，包括焊接面罩、手套等，确保个人安全。
3. 焊工应注意焊接过程中的熔渣和气孔等缺陷，及时进行修补或更换焊条。
六、焊后处理1. 焊接完成后，应对焊缝进行外观检查和尺寸测量，确保焊缝质量合格。
2. 焊缝表面应进行清理和抛光处理，使其达到要求的光洁度。
3. 焊缝应进行无损检测，确保焊接质量合格。
七、质量控制1. 焊接过程中应进行质量控制，包括焊缝外观、尺寸、化学成分等方面的检查。
2. 焊接过程中出现问题时，应及时进行调整和修正，确保焊接质量。
3. 焊接完成后应进行质量评定，确保焊接质量符合要求。
八、安全措施1. 在焊接过程中应注意防止火花飞溅和烟尘产生，保持工作环境清洁。
2. 焊接过程中应注意防止电击和火灾等事故的发生，确保人身安全。
3. 在操作不锈钢管时应注意防止划伤和损坏管材，确保材料完好。
九、总结不锈钢管焊接工艺规程是确保不锈钢管焊接质量的重要文件，通过严格执行规程要求，可以提高焊接效率，降低焊接风险，保证焊接安全。
各相关单位和人员应严格按照本规程要求进行操作，共同维护不锈钢管焊接质量。
不锈钢管氩弧焊焊接工艺
不锈钢管氩弧焊焊接工艺引言：不锈钢管氩弧焊是一种常用的不锈钢管焊接方法，具有焊缝美观、强度高、耐腐蚀等优点，广泛应用于石油化工、食品医药、航空航天等领域。
本文将介绍不锈钢管氩弧焊焊接工艺的步骤、注意事项和常见问题解决方法。
一、不锈钢管氩弧焊工艺步骤1. 准备工作：确定焊接材料、检查设备完好性、清理焊接面、准备填充材料等。
2. 调整设备：根据焊接材料和管道直径调整焊接电流、电压和氩气流量。
3. 开始焊接：将焊枪的电极端与工件接触，触发电弧后，焊工将焊枪沿着焊缝缓慢移动，形成均匀的焊缝。
4. 控制焊接参数：根据焊接工艺规范，控制焊接速度、焊接角度和焊接压力等参数。
5. 检查焊缝：焊接完成后，对焊缝进行目测和非破坏性检测，确保焊接质量。
二、不锈钢管氩弧焊注意事项1. 保持清洁：焊接前要确保焊接面无油污、氧化物和其他杂质，以免影响焊接质量。
2. 控制氩气流量：氩气是保护焊缝的重要因素，要根据管道直径和焊接位置合理调整氩气流量。
3. 控制焊接速度：焊接速度过快会导致焊缝不充分，速度过慢则容易出现烧穿现象，需根据材料和管道直径确定合适的焊接速度。
4. 保持稳定电弧：焊接时要保持稳定的电弧，避免电弧跳动和断裂，影响焊缝质量。
5. 注意焊接温度：不锈钢管焊接温度过高会导致晶粒粗化、气孔和裂纹等缺陷，需控制焊接温度在合适范围内。
三、常见问题解决方法1. 气孔：气孔是不锈钢管氩弧焊常见的焊缺陷，可以通过增加氩气流量、减小焊接电流、改善焊接面清洁度等方法来解决。
2. 焊缝不牢固：焊缝不牢固可能是由于焊接速度过快、焊接压力不够大或填充材料选择不当等原因造成，可以调整焊接参数和改善焊接技术来解决。
3. 焊接变形：不锈钢管焊接后可能出现变形，可以通过预热、控制焊接速度和采用适当的焊接顺序来减少变形。
结论：不锈钢管氩弧焊是一种重要的焊接工艺，通过合理的焊接步骤和注意事项，可以获得高质量的焊缝。
在实际操作中，焊接工人需要熟练掌握焊接技术，并根据具体情况进行调整和改进，以确保焊接质量和效率。

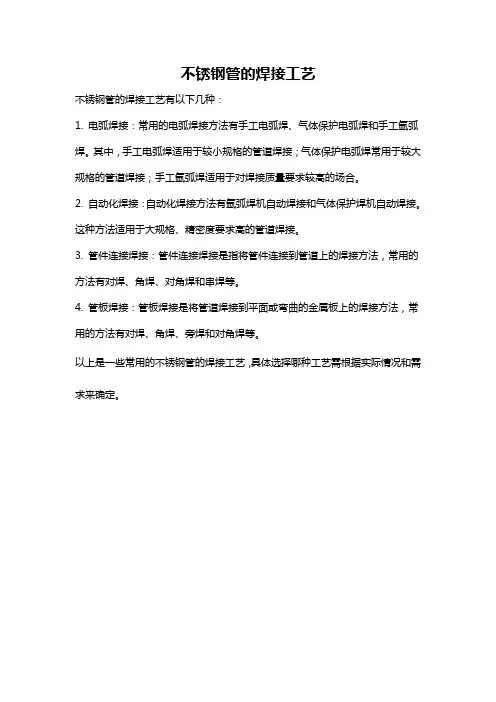

不锈钢管的焊接工艺
不锈钢管的焊接工艺
不锈钢管的焊接工艺有以下几种：
1. 电弧焊接：常用的电弧焊接方法有手工电弧焊、气体保护电弧焊和手工氩弧焊。
其中，手工电弧焊适用于较小规格的管道焊接；气体保护电弧焊常用于较大规格的管道焊接；手工氩弧焊适用于对焊接质量要求较高的场合。
2. 自动化焊接：自动化焊接方法有氩弧焊机自动焊接和气体保护焊机自动焊接。
这种方法适用于大规格、精密度要求高的管道焊接。
3. 管件连接焊接：管件连接焊接是指将管件连接到管道上的焊接方法，常用的方法有对焊、角焊、对角焊和串焊等。
4. 管板焊接：管板焊接是将管道焊接到平面或弯曲的金属板上的焊接方法，常用的方法有对焊、角焊、旁焊和对角焊等。
以上是一些常用的不锈钢管的焊接工艺，具体选择哪种工艺需根据实际情况和需求来确定。
不锈钢管道焊接工艺标准规范标准

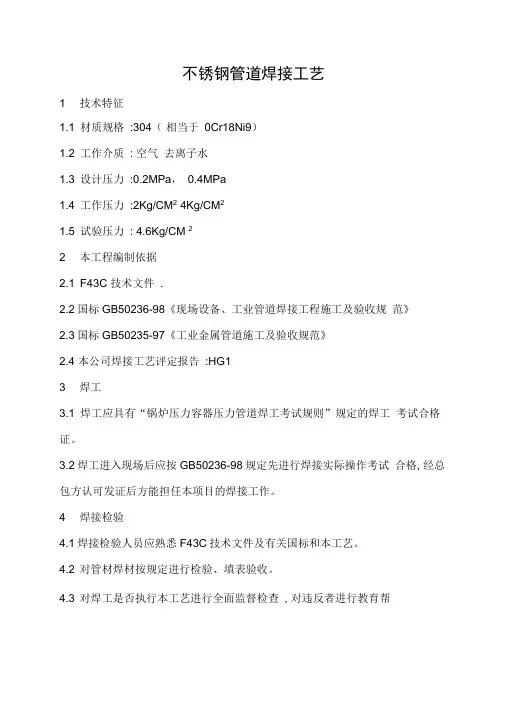

|不锈钢管道焊接工艺1技术特征1.1材质规格:304（相当于0Cr18Ni9）1.2工作介质：空气去离子水1.3 设计压力：0.2MPa，0.4MPa1.4 工作压力：2Kg/CMf 4Kg/cM1.5 试验压力：4.6Kg/CM 22本工程编制依据2.1 F43C技术文件.2.2国标GB50236-98《现场设备、工业管道焊接工程施工及验收规范》2.3国标GB50235-97《工业金属管道施工及验收规范》2.4本公司焊接工艺评定报告:HG13焊工3.1焊工应具有“锅炉压力容器压力管道焊工考试规则”规定的焊工考试合格证。
3.2焊工进入现场后应按GB50236-98规定先进行焊接实际操作考试合格,经总包方认可发证后方能担任本项目的焊接工作。
4焊接检验4.1焊接检验人员应熟悉F43C技术文件及有关国标和本工艺。
4.2对管材焊材按规定进行检验、填表验收。
4.3对焊工是否执行本工艺进行全面监督检查，对违反者进行教育帮助得以改正。
对严重违反者或教育不改者有权令其停止焊接工作。
以确保焊接质量。
4.4做好本工艺第7条“焊接后检查和管理工作”。
4.5邀请和欢迎总包方和监理方检查人员检查焊接质量。
5焊前准备5.1.1管材、焊材必须具有符合规定的合格证明，并与实物核对无误。
5.1.2管材型号为304级相当等于我国的0Cr18Ni9规格标准。
按项目图纸规定。
5.1.3 不锈钢焊丝型号规格为：H0Cr20Ni10Ti © 2.5mm © 2.0mm5.1.4 不锈钢电焊条型号规格：A132 © 3.2mm © 2.5mm5.1.5 铈钨电极型号规格：WCe-20 © 2.0mm5.1.6 氩气纯度为99.99 %。
5.2 焊件准备5.2.1焊接口的分布位置必须符合国标GB50235-97和GB50236-98规范的规定。
5.2.2管道为V型坡口，对接接头、组对应符合图1要求：注：间隙3.5〜4mm为焊接时的数据，组对点固焊时，应适当大于此数据，以补收缩图1.焊口组对数据523焊件坡口应用机械或磨光机加工。
不锈钢管道焊接工艺52590
不锈钢管道焊接工艺1 技术特征1.1 材质规格:304（相当于0Cr18Ni9）1.2 工作介质: 空气去离子水1.3 设计压力:0.2MPa，0.4MPa1.4 工作压力:2Kg/CM2 4Kg/CM21.5 试验压力: 4.6Kg/CM 22 本工程编制依据2.1 F43C 技术文件.2.2国标GB50236-98《现场设备、工业管道焊接工程施工及验收规范》2.3国标GB50235-97《工业金属管道施工及验收规范》2.4 本公司焊接工艺评定报告:HG13 焊工3.1 焊工应具有“锅炉压力容器压力管道焊工考试规则”规定的焊工考试合格证。
3.2焊工进入现场后应按GB50236-98规定先进行焊接实际操作考试合格, 经总包方认可发证后方能担任本项目的焊接工作。
4 焊接检验4.1焊接检验人员应熟悉F43C技术文件及有关国标和本工艺。
4.2 对管材焊材按规定进行检验、填表验收。
4.3 对焊工是否执行本工艺进行全面监督检查, 对违反者进行教育帮助得以改正。
对严重违反者或教育不改者有权令其停止焊接工作。
以确保焊接质量。
4.4做好本工艺第7条“焊接后检查和管理工作”。
4.5邀请和欢迎总包方和监理方检查人员检查焊接质量。
5焊前准备5.1.1管材、焊材必须具有符合规定的合格证明，并与实物核对无误。
5.1.2管材型号为304级相当等于我国的0Cr18Ni9规格标准。
按项目图纸规定。
5.1.3 不锈钢焊丝型号规格为：H0Cr20Ni10Ti © 2.5mm © 2.0mm5.1.4 不锈钢电焊条型号规格：A132 © 3.2mm © 2.5mm5.1.5 铈钨电极型号规格：WCe-20 © 2.0mm5.1.6 氩气纯度为99.99 %。
5.2 焊件准备5.2.1焊接口的分布位置必须符合国标GB50235-97和GB50236-98规范的规定。
5.2.2管道为V型坡口，对接接头、组对应符合图1要求：1 1.5注：间隙3.5〜4mm为焊接时的数据，组对点固焊时，应适当大于此数据，以补收缩图1.焊口组对数据523焊件坡口应用机械或磨光机加工。
不锈钢管道焊接工艺规程
奥氏体不锈钢管道焊接工艺规程1 范围本原则合用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。
本原则也合用于手工氩弧焊和手工电弧焊作业。
2 规范性引用文献下列文献中旳条款通过本原则旳引用而成为本原则旳条款，但凡注日期旳引用文献，其随即旳修改单（不包括勘误旳内容）或修订版均不合用于原则，然而，鼓励根据本部分到达协议旳各方研究与否可使用这些文献旳最新版本。
但凡不注日期旳引用文献，其最新版本合用于本原则。
GB50235—97 《工业金属管道工程施工及验收规范》GB/T 983—95 《不锈钢焊条》DL/T869-2023 《火力发电厂焊接技术规程》劳人部[1988]1号《锅炉压力容器焊工考试规则》HYDBP006-2023《压力管道安装工程焊接、热处理过程控制程序》HYDBP018-2023《压力管道安装工程焊接材料管理程序》HYDBP013-2023《压力管道安装工程材料设备储存管理程序》HYDBP012-2023《压力管道安装工程材料设备搬运管理程序》HYDBP008-2023《压力管道安装工程计量管理手册》HYDBP007-2023《压力管道安装工程检查和试验控制程序》HYDBP010-2023《压力管道安装工程不合格品控制程序》劳动部发[1996]140号《压力管道安全管理与监察规定》3 先决条件3.1 环境3.1.1 施工环境应符合下列规定：3.1.1.1 风速：手工电弧焊不不小于8M/S，氩弧焊不不小于2M/S。
3.1.1.2 焊接电弧在1m范围内旳相对湿度不不小于90%，环境温度不小于0℃。
3.1.1.3 非下雨、下雪天气。
3.1.2 当环境条件不符合上述规定时，必须采用挡风、防雨、防寒等有效措施。
3.2 奥氏体不锈钢管道焊接控制流程图见图1。
图1 奥氏体不锈钢管道焊接控制流程图3.3 焊接材料3.3.1 奥氏体不锈钢管道焊接材料旳采购和入库（一级库）由企业物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。
316l不锈钢管道焊接工艺
316L不锈钢管道焊接工艺焊接工艺(1)焊接方法：由于现场多数为不锈钢管道，且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法，d >0159 mm的采用氩弧焊打底，手工电弧焊盖面。
d三①159 mm 的全用氩弧焊。
焊机采用手工电弧焊/氩弧焊两用的WS7 —400逆变式弧焊机。
document.write("");xno = xno+1;(2)焊接材料：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中岀现少量铁素体，选择HooCr19Ni12Mo2 氩弧焊用焊丝，手弧焊用焊条CHSO22作为填充材料，其成分见表1和表2。
表1焊丝化学成分(表2焊条(3)焊接参数。
奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60 C。
具体参数见表3。
焊接参数表(4 )坡口形式及装配定位焊。
坡口形式采用V形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65° - 700。
，其形式见图I。
图1坡口形式65°-70C图】坡口形式因不锈钢热膨胀系数较大，焊接时产生较大的焊接应力，要求采用严格的定位焊。
对于d三①89 mm的管采用两点定位，d=O 89-①219 mm采用三点定位，d三219 mm的采用四点定位；定位焊缝长度6-8 mm。
(5)焊接技术要求:①手工电弧焊时焊机米用直流反接，氩弧焊时米用直流正接；②焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并用丙酮清洗；焊条应在200-250 C烘干1h，随取随用；③焊前将工件坡口两侧25 mm范围内的油污等清理干净，并用丙酮清洗坡口两侧25 mm范围；④氩弧焊时，喷嘴直径①2 mm ,钨极为钵钨极，规格①2.5 mm ；⑤氩弧焊焊接不锈钢时，背面必须充氩气保护，才能保证背面成形。
316L不锈钢管道焊接工艺
焊接 2002 (12)
坏钝边 ,正式焊接时再磨去这些焊条头和定位焊缝 。点 固后的间隙约为 2. 5 mm 。
(2) 避免外界因素污染焊缝 ,对于尿素级不锈钢在 组对和焊接时不允许放在碳素钢板上 ,要在平台和钢管 间垫上木板 ;切割 、打磨用砂轮片不得用于打磨其它材 料 ;钢丝刷必须是用奥氏体不锈钢丝做的 ;接地线 、打渣 锤等直接与钢管相接触部分 ,必须是用尿素级不锈钢管 切割下来的余料制成 。
(3) 对奥氏体不锈钢 ,为避免焊缝在敏化温度区间 内停留时间长而析出铁素体和 δ相或长大而形成网状 结构 。层间温度不允许超过 60 ℃,因此 ,焊接时要采用 短电弧 、小电流 、多道焊技术 ,严格控制焊接热输入 。焊 接时 ,尽量采用小直径焊条 ,并且焊接时焊条不摆动 。 为保证层间温度 ,要求焊工在每焊完一层焊缝后 ,以手 触摸焊道不感到太烫为原则 。为了保证进度 ,每名焊工 同时要焊 4～5 个焊口 ,各个焊口依序轮流焊 。这样既 保证焊工能够连续焊 ,也控制了层间温度 。
(4) 意大利 CITO 公司生产的 CITOXIDB316L M 15 碱性焊条是专为焊接 A312 TP316L + G510 钢管而 生产的 。该焊条的操作性能差 ,焊缝成形差 。焊接时 ,
焊条必须垂直于管子切面 ,正对管子中心 ,否则焊条靠 近管子一面的药皮大量脱落 产生偏弧 。该焊条对焊工 的操作技能要求很高 ,为此 ,专门挑选几位操作水平高 的焊工施焊 。
表 1 焊丝 H00Cr19Ni12Mo2 化学成分 ( %)
C
Si
Mn
P
S
Ni Cr Mo
0. 012 0. 13 1. 70 0. 019 0. 007 13. 23 18. 72 2. 38
316L 不锈钢管道焊接工艺
316L不锈钢管道焊接工艺焊接工艺〔1〕焊接方法：由于现场多数为不锈钢管道且大小不一，依据不锈钢的焊接特点，尽可能减小热输进量，故采纳手工电弧焊、氩弧焊两种方法，d＞Φ159 mm的采纳氩弧焊打底，手工电弧焊盖面。
d≦Φ159 mm的全用氩弧焊。
焊机采纳手工电弧焊/氩弧焊两用的WS7一400逆变式弧焊机。
document.write("");xno=xno+1;〔2〕焊接材料：奥氏体不锈钢是特别性能用钢，为满足接头具有相同的性能，应遵循“等成分〞原那么选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝，手弧焊用焊条CHSO22作为填充材料，其成分见表1和表2。
表1焊丝HOOCr19Ni12Mo2化学成分〔%〕C Si Mn P S Ni Cr Mo表2%〕C Cu Si Mn P S Ni Cr Mo〔3焊，多层焊时要严格操纵层间温度，使层间温度小于60 ℃。
具体参数见表3。
表3焊接参数接头形式焊缝层次焊接方法焊接材料焊接电流I/A电弧电压U/V焊接速度v/〔cm.min〕牌号直径d/mm管对接一层手工钨极氩弧焊HOOCr19Ni12Mo275-8010-116-883-9011-136-8二层手工钨极氩弧焊HOOCr19Ni12Mo275-8010-116-885-9312-136-8手工电弧焊CHS02280-8525-269-12电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65°-700°，其形式见图l。
图1坡口形式因不锈钢热膨胀系数较大，焊接时产生较大的焊接应力，要求采纳严格的定位焊。
关于d≦Φ89 mm的管采纳两点定位，d=Φ89-Φ219 mm采纳三点定位，d≧219 mm的采纳四点定位；定位焊缝长度6-8 mm。
〔5〕焊接技术要求：①手工电弧焊时焊机采纳直流反接，氩弧焊时采纳直流正接；②焊前应将焊丝用不锈钢丝刷刷掉外表的氧化皮，并用丙酮清洗；焊条应在200-250 ℃烘干1h，随取随用；③焊前将工件坡口两侧25 mm范围内的油污等清理干净，并用丙酮清洗坡口两侧25 mm范围；④氩弧焊时，喷嘴直径Φ2 mm,钨极为钵钨极，规格Φ2.5 mm；⑤氩弧焊焊接不锈钢时，反面必须充氩气保卫，才能保证反面成形。
薄壁不锈钢管道焊焊接工艺技术研究
薄壁不锈钢管道焊焊接工艺技术研究摘要：随着焊接技术的不断发展，气体保护焊已经在多个领域得到了广泛应用。
然而近几年在薄壁不锈钢管道焊焊接过程中，由于操作不当造成工人氩气窒息的事件时有发生。
本研究主要以LNG建造过程中部分不锈钢管线所采用的NBG （无背部保护气）焊接技术为例，阐述STT焊接技术原理以及NBG与STT的关系，并且针对该技术推广应用过程中遇到的问题，分析与总结NBG焊接质量控制要点以及常见焊接缺陷的规避方法，旨在推进STT焊接技术在薄壁不锈钢管道焊焊接中的应用。
关键词：薄壁不锈钢管道焊；焊接1 NBG焊接原理NBG焊接指薄壁不锈钢管道焊背部免充氩气，通过STT焊接来防止根部氧化并实现良好保护焊缝成形的工艺。
STT是实现NBG焊接的重要途径，STT即表面张力过渡，是一种焊接熔敷金属过渡机理，它通过检测电弧电压，根据熔滴不同的过渡过程，适时调节焊接电流大小，从而达到电弧所需的热量。
2 焊接工艺试验2.1 焊接材料与设备STT在平焊位置可以获得良好的焊缝背面成形，焊接过程中熔池有良好的搭桥能力和较高的间隙容忍性，但在仰焊位置却带来了问题与挑战。
试验采用Φ356 mm14 in的316L不锈钢管件，管件壁厚为9.53 mm，采用横对接固定焊，焊机设备为林肯POWER WAVE S500焊接电源+POWER WAVE STT模块。
采用直径1.0 mm的JMS-316LSi型焊丝，保护气体为98%Ar+2%CO2。
选用316LSi焊丝的原因是Si在焊缝中起到脱氧作用，优先于Cr、Fe与O发生反应，一定程度上阻止了合金元素的氧化，起到保护作用，同时Si也增加了熔敷金属的流动性和润湿性，对根部焊道的熔合有促进作用。
2.2 焊接方法根据STT自身的焊接特性，从管体12点～5点/7点方向采用立向下焊接，从5点～7点或者7点～5点方向采用仰焊对接。
具体焊接工艺见表。
表1 焊接工艺参数2.3 焊工培训要求焊工需要具备丰富的熔化极气体保护焊经验，并且能够熟练操作林肯S500型焊机。
不锈钢管道(EP管)施工工艺
不锈钢管道（EP管）施工工艺1、EP管的焊接质量要求EP管采用微处理控制TIG电源和全封闭式焊头进行的全自动焊，焊接质量要求如下：1.1EP管的焊接两管端必须垂直于管中心轴线；端面平整光滑、无毛刺；对口不得有间隙；应无错边。
即使有错边：直径等于和小于2英寸的EP管，错边量不得超过管壁厚度的10%；直径大于2英寸的EP管，错边量不得超过管壁厚度的15%.1.2EP管的焊接质量为自熔全焊透焊缝，管内外焊缝平整光滑，焊波整齐美观。
焊缝如有凹凸部分，最多不准超过管壁厚度的10%.1.3EP管焊焊缝应焊趾整齐，焊波均匀，焊缝宽度基本一致，焊缝如有宽窄，应不超过±0.008英寸（即：±0.2mm）。
管内焊缝表面宽度为外缝表面宽度的60%左右。
1.4EP管内焊缝及热影响区不应有氧化变色。
1.5EP管内、外焊缝表面不准有气孔、裂纹等任何焊接缺陷。
1.6EP管焊缝的波纹形状是焊缝质量的直接反映。
a、最好：波纹圆弧线清楚，内外焊缝平整光滑。
b、尚好：波纹圆弧线中部不清楚，内外焊缝较平整光滑。
c、不好：波纹稍尖，圆弧线中部脱节，上部外表稍低，内缝稍高稍宽，下部外表稍高，内缝稍低稍宽。
d、最不好：波纹尖形，中部无圆弧线，上部外表宽又低凹，内缝宽又高，下部外表宽又高，内缝又低凹。
2、EP管的焊缝缺陷、产生原因、纠正方法3、EP管的预制3.1为了减少安装现场的焊接工作量，确保洁净度，EP管应在自制局部100级洁净室内进行预制。
进入预制洁净室的人员必须穿戴洁净服、洁净帽、洁净鞋、洁净手套。
凡必须进入预制洁净室的用具必须擦洗干净。
用于EP管加工的工具（如锉、锯、锤等）不准用于碳钢，以防污染。
3.2工程技术人员按管道总图画分段预制（每段长度6-8m）加工图。
3.3有关人员按EP管的质量要求进行开箱检查验收。
开箱时要特别注意严防损坏EP管。
检查项目：EP管质量证明资料齐全，与实物标记完全符合。
外观质量全检，外层塑料保护袋完好，内层塑料袋真空包装或氮封包装完好，达到第四章EP管的质量要求。
L不锈钢管道焊接工艺要求
L不锈钢管道焊接工艺要求不锈钢管道是工业中常见的管道材料，具有耐高温、耐腐蚀、耐氧化等优点，因此在各种工业领域广泛应用。
而不锈钢管道的焊接工艺质量直接关系到管道连接的牢固性和密封性，对管道系统的稳定运行也至关重要。
下面将介绍不锈钢管道焊接的工艺要求。
一、不锈钢管道的选材在进行不锈钢管道焊接前，首先要选择合适的不锈钢材料。
一般情况下，不锈钢管道的主要材质为304、316、321不锈钢等。
在选择不锈钢材料时，要根据管道使用环境的要求来确定，如需耐高温、耐腐蚀等特性，则应选择适合的不锈钢材质。
二、准备工作在进行管道焊接前，需要进行一系列的准备工作，包括清洁管道表面、清除氧化物、切割管道等。
管道表面应干净无污物、氧化物和油脂，以保证焊接接头的质量。
同时还要检查管道的表面是否平整，是否有裂纹、坑洼等缺陷。
三、焊接方法不锈钢管道的焊接方法主要有TIG焊和MIG焊两种。
其中TIG焊是一种手工焊接方法，焊接速度慢，适合对焊接质量要求高的场合；而MIG焊则是半自动或全自动焊接方法，适合一般的管道焊接。
四、焊接工艺参数在进行不锈钢管道焊接时，需要控制好焊接的工艺参数，包括电流、电压、焊接速度、焊接角度等。
其中电流和电压的调节直接影响焊接热量的大小，焊接速度和焊接角度的控制则影响焊接接头的形状和质量。
五、焊前和焊后处理不锈钢管道焊接完成后，还需进行焊前和焊后的处理工作。
焊前处理主要包括清除管道表面的氧化物、涂抹焊接剂等；而焊后处理则包括清理焊渣、打磨焊接接头、进行水压试验等，以确保焊接接头的质量和牢固性。
六、质量检验不锈钢管道焊接完成后，还需进行质量检验，主要包括外观检查、厚度测量、拉力测试等。
外观检查包括焊缝是否平整、是否有气孔、裂纹等缺陷；厚度测量则检查焊接接头的厚度是否符合要求；拉力测试则检查焊接接头的拉伸强度。
总的来说，不锈钢管道焊接工艺要求严格，需要控制好各项焊接参数，保证焊接接头的质量和牢固性。
只有做好焊接工艺要求，才能确保不锈钢管道的稳定运行和安全使用。
不锈钢管道焊接工艺标准
不锈钢管道焊接工艺标准——焊条电弧焊1适用范围本工艺标准适用于奥氏体不锈钢类管材采用焊条电弧焊的焊接。
其中DN50的以下工艺管道对接缝采用全氩电焊2施工准备2.1设备材料的准备2.1.1 母材不锈钢无缝钢管，选用时应符合GB/T 14976-2002《流体输送用不锈钢无缝钢管》的规定。
钢管要有制造厂商的产品合格证和质量保证书，管材入库前要进行检验记录。
2.2.2 焊条不锈钢焊条，选用时应符合YB/T 983-95《不锈钢焊条》的规定。
焊条应有制造厂的质量证明书，如没有或对其质量有怀疑时，应让制造厂技术检验部门对成品焊条按批检验，合格后方可使用，焊材入库前要进行检验记录。
2.2.3 焊接设备电焊用交、直流两用焊机，焊机要工作状态良好，性能可靠，能灵活调节电流，焊机上要装有与设备功率相匹配的电流表和电压表，并且指示数值准确，如上述的装置或表失灵，不得进行焊接操作。
2.2.4 烘干保温设备施焊现场必须要有焊条烘干箱和焊条保温筒。
烘干箱要工作状态良好，温度指示准确，保温筒的数量要视现场的焊工人数而定，要确保每人能有一个保温筒。
2.2.5主要设备与材料进场检验时应检查产品合格证、质量保证书、性能测试报告及安装、使用、维护和试验要求等技术文件齐全，规格、型号、数量、设备附件及专用工具应满足设计要求，检验结论应有记录。
检查结果不符合要求时，不得在工程中使用。
2.2施工工具的准备割管器（等离子切割机或手工锯）、钢丝刷、锉刀、抛光机、倒角机、卷尺、游标卡尺、砂纸、压力表、焊工帽、耐热手套、劳保服、劳保鞋、角向砂轮机、滚木、X光探伤机（根据是否做探伤检查而确定选用）、焊条保温筒。
2.3施工条件的准备2.3.1熟悉图纸和工艺要求，弄清焊缝位置和技术要求；在施焊之前，要有焊接工艺评定，并有根据焊接工艺评定报告编制的焊接作业指导书。
对于公司已使用过的不锈钢管，并已有焊接工艺评定报告，不需再做评定；如原有焊接工艺评定不能覆盖配管材料的必须重新进行焊接工艺评定，评定必须严格按照GB/T 50236-98或JB/T 4708-2000的规定。
不锈钢管道焊接施工工艺标准
不锈钢管道焊接施工工艺标准QJ/JA06010-20061 目的为了规范公司压力管道焊接施工工艺，保证焊接质量，特制定本工艺标准。
2 适用范围本工艺标准适用于公司承接的不锈钢管道焊接施工。
焊接方法包括：钨极氩弧焊、焊条电弧焊等。
本工艺标准与下列技术条件同时使用：a)产品图样；b)有关焊接技术条件。
3 引用标准GB50236 《现场设备、工业管道焊接工程施工及验收规范》QG/JA33.01 《压力管道安装质量保证手册》QJ/JA113.1 《一级库焊接材料管理制度》QJ/JA113.2 《二级库焊接材料管理制度》《锅炉压力容器压力管道焊工考试与管理规则》4 施工准备：4.1 焊工要求焊工必须预先经过焊接基本知识和操作技能培训，并按《锅炉压力容器压力管道焊工考试与管理规则》进行考试，取得相应焊接方法、钢材种类、厚度、焊缝位置的特种设备作业人员资格项目，方能上岗施焊。
4.2 机具要求4.2.1 焊接设备满足焊接工艺要求，电流表、电压表等仪表处于正常工作状态。
4.2.2 焊工所用的焊条保温筒、角向磨光机、刨锤、不锈钢丝刷齐全。
4.3 材料要求4.3.1 焊接材料应有产品质量证明书，并符合相应标准的规定。
有受潮、雨淋、破损现象的焊条不得入库。
4.3.2 焊条必须在干燥通风良好的室内仓库中存放。
施工现场应配有符合要求的固定或移动焊条库。
焊条的贮存与保管按QJ/JA113.1《一级库焊接材料管理制度》中的规定执行。
4.3.3 焊条使用前必须烘干，烘干工艺和领用按QJ/JA113.2《二级库焊接焊接材料管理制度》中的有关规定执行。
4.3.4 焊丝使用前，应去除表面的油、锈等污物。
4.3.5 氩气纯度不应低于99.96%。
4.4 环境要求4.4.1 焊接环境出现下列任一情况时，须采用有效的防护措施，否则禁止施焊。
a)风速：氩弧焊时大于2m/s，焊条电弧焊时大于8m/s;b)焊接电弧1m范围内的相对湿度大于90%;c)雨雪环境；d)焊件温度低于-20℃；4.4.2 当焊件温度为0～-20℃时，应在始焊处100mm范围内预热到15℃以上。
不锈钢管道焊接工艺(完整版)
不锈钢管道焊接工艺(完整版)断地检查气体流量是否充足。
2.焊接操作2.1 焊接顺序：从管子的上部开始焊接，逐渐向下焊接，焊缝不得重叠。
在焊接前，应将管子表面清洁干净，以免影响焊接质量。
在焊接过程中，应注意保持电弧稳定，保证焊缝的质量。
焊接完成后，应及时清理焊渣和氧化皮，检查焊缝是否有裂纹、夹渣等缺陷。
2.2 焊接技巧：在焊接过程中，应注意控制焊接速度和电流大小，避免过快或过慢的焊接速度，以及过大或过小的电流，导致焊缝质量下降。
同时，应注意焊接的角度和位置，保证焊接质量。
在焊接过程中，应注意保护焊接区域，防止氧化或污染。
2.3 焊接质量：焊接完成后，应进行焊缝检查，检查焊缝是否有裂纹、夹渣等缺陷。
同时，还应进行焊缝无损检测，以保证焊接质量。
焊接完成后，应及时清理焊渣和氧化皮，防止影响焊接质量。
3.总结不锈钢管道的焊接工艺需要掌握一定的技巧和方法。
在焊接准备阶段，应选择合适的焊接方法、电焊机、焊材和焊接电流。
在焊接操作阶段，应注意控制焊接速度和电流大小，保护焊接区域，防止氧化或污染。
在焊接完成后，应进行焊缝检查和无损检测，及时清理焊渣和氧化皮，以保证焊接质量。
不锈钢在动平衡状态下具有保护能力，但如果受到破坏，钝化层就会受损，表面粗糙度会增加，增加了局部附着物的几率，从而可能导致局部腐蚀。
此外，不锈钢易与化学介质发生反应，产生化学腐蚀而生锈。
特别是当介质中含有活性阴离子（如氯离子）时，平衡便受到破坏，溶解占优势。
氯离子容易穿透氧化膜内极小的孔隙，到达金属表面，并与金属相互作用形成可溶性化合物，使氧化膜的结构发生变化，从而造成腐蚀裂纹。
因此，必须避免划伤、飞溅、割渣等对不锈钢钝化层的破坏。
奥氏体不锈钢具有导热性差、线膨胀系数大的特点，对过热敏感性强，因此在多层焊接时要严格控制层间温度小于60℃。
对于奥氏体不锈钢的焊接，有线能量和层间温度的限制。
在夏天较热时，温度难以下降，可以采用层间水冷的方式，以防止450-850摄氏度内铬的敏化，即避免生成Cr23C6，减少奥氏体在450摄氏度左右形成脆性相，在金相组织中生成应力薄弱区，避免腐蚀裂纹的产生。
316L不锈钢管道焊接工艺要求
316L不锈钢管道焊接工艺要求一焊接方法根据不锈钢的特点，尽可能减少热输入量，故采用手工电弧焊，氩弧焊两种方法。
d>φ159mm 的采用氩弧焊打底，手工电弧焊盖面；d<φ159mm的采用氩弧焊。
焊机采用手工电弧焊/氩弧焊两用WS7-400逆变式弧焊机。
二焊接材料奥氏体不锈钢是特殊性能用钢，为满足接头具有相同性能，应该遵循“等成分”原则选择焊接材料。
同时为增强接头抗热裂纹和晶间腐蚀能力，使接头出现少量铁素体，选择HooCr19Ni12Mo2氩弧焊用焊丝。
手工电弧焊用焊条CHS022作为填充材料。
其成化学分见表1和表2；表1 焊丝HooCr19Ni12Mo化学成分表2 焊条CHS022化学成分三焊接参数奥氏体不锈钢的突出特点是对过热敏感，故采用小电流，快速焊，多层焊时要严格控制层间温度，使层间温度小于60℃。
具体参数见表3；表3焊接参数四坡口形式及装配定位焊坡口形式采用V形坡口。
由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5mm，坡口角度比碳钢大，约为65-70度。
因为不锈钢热膨胀系数比较大，焊接时产生较大的焊接应力。
要求采用严格的定位焊。
对于d≤φ89mm的管道采用两点定位。
d=φ89-φ219mm采用三点定位。
D≥φ219mm的采用四点定位，定位焊缝长度6-8mm。
五焊接技术要求⑴手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接⑵焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并且用丙酮情洗。
焊条应该在200-250度的温度烘干1小时。
每个焊工配一个保温桶，把烘好的焊条装入保温桶里，随用随取。
⑶焊前将工件坡口两侧25mmX围内的油污等清理干净，并用丙酮清洗坡口两侧25mmX围。
⑷氩弧焊焊接不锈钢时，背面必须充氩气保护，才能保证背面成型。
采用在管道内局部充氩的方法，流量为5-14L/min，正面氩气流量为12-13L/min。
⑸打底焊时，焊缝厚度应该尽量薄，与根部熔合良好。
不锈钢管道焊接工艺(完整版)
不锈钢管道焊接工艺1.焊接准备1.1焊接方法：根据不锈钢的焊接特点，应尽可能减小热输入量，一般采用手工电弧焊、鸨极氮弧焊两种方法，①〉100 mmB勺采用氮弧焊打底加电弧焊填充盖面。
①三100 mmfi 壁厚小于5mm 勺管道采用全用氮弧火I,壁厚大于等于5mm勺管道采用氮弧打底，电弧焊填充盖面。
1.2电焊机：由于不锈钢焊接易产生引弧夹鸨和收缩气孔需要配备高频引弧和电流衰减特性的专用氮弧焊机。
1.3焊材：焊丝采用①2.5/PP-TIG316L ,焊条采用：①2.5-3.2/A022 ,使用前焊丝表面去除氧化层和油污使用丙酮或酒精揩干净；焊条应200-250 C烘干1h,存放保温筒内随取随用。
1.4焊接电流：不锈钢导热效率低，约为碳钢的1/3,电阻率约为碳钢的5倍，线膨胀系数比碳钢约大50%密度大于碳钢，因此焊接电流应小于碳钢焊接电流。
手工电弧焊时焊机采用直流反接，氮弧焊时采用直流正接。
在焊接打底层应尽量采用小直径焊材，小电流，降低焊接线能量，提高熔敷金属的流动性。
因不锈钢导热性能差，故此应选用小电流避免焊条焊接过程中焊芯发红，药皮中气体保护成分过热挥发，造成焊条熔渣保护效果下降。
组对间隙较大的焊缝采用单侧连续送丝焊枪连续摆动，靠液态金属的流动性与另一侧母材熔化结合，防止单侧咬边。
手工电弧焊推荐电流（仅做参考）管对接 一层氮弧焊 TIG316L 小2.57 5-80 10-11 6-8 二层 氮弧焊 TIG316L 小2.5 7 5-80 10-11 6-8 手工电弧焊 A 022 小2.5 82-85 25-26 9-12 （|）3.2 90-105 2 5-26 10-15 1.5氮气：氮气瓶上应贴有出厂合格标签，使用纯量》 99.99%或高纯99.999%,氮弧焊焊接不锈钢时，背面必须充氮气保护，保证背面成形圆滑，防止焊缝根部氧化降低焊缝耐腐蚀性。
气瓶中的氧气不能用尽，瓶内余压不得低于 0.5MP3大管道采用在管道内 局部充氮的方法，跟随焊接进度保护，流量为5-14L/min ,正面氮气流量为12-13L/min 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢管道焊接工艺 Document number：BGCG-0857-BTDO-0089-2022
摘要：本文介绍了不锈钢管道TIG+MAG焊接工艺，与全氩焊和氩电联焊相比，TIG+MAG焊的生产效率大大提高，焊接质量有所提高。
该项技术已在电厂管道焊接中得到应用。
1 案例分析
0Cr18Ni9不锈钢φ530mm×11mm 大管水平固定全位置对接接头主要用于电厂润滑油管道中，焊接难度较高, 对焊接接头质量要求较高，内表面要求成形良好，凸起适中，焊后要求PT、RT检验。
以往均采用TIG 焊或手工电弧焊，前者效率低、成本高，后者质量难以保证且效率低。
为既保证质量又提高效率，采用TIG内、外填丝法焊底层，MAG焊填充及盖面层，使质量、效率都得到保证。
0Cr18Ni9不锈钢热膨胀率、导电率均与碳钢及低合金钢差别较大，且熔池流动性差，成形较差，特别在全位置焊接时更突出。
在MAG焊过程中, 焊丝伸出长度必须小于10mm，焊枪摆动幅度、频率、速度及边缘停留时间配合适当，动作协调一致，随时调整焊枪角度，使焊缝表面边缘熔合整齐, 成形美观，以保证填充及盖面层质量。
2 焊接方法及焊前准备
焊接方法
材质为0Cr18Ni9，管件规格为φ530mm×11 mm，采用手工钨极氩弧焊打底，混合气体（CO2+Ar）保护焊填充及盖面焊，立向上的水平固定全位置焊接。
焊前准备
2.2.1 清理油、锈等污物，将坡口面及周围10mm内修磨出金属光泽。
2.2.2 检查水、电、气路是否畅通，设备及附件应状态良好。
2.2.3 按尺寸进行装配，定位焊采用肋板固定（2点、7点、11点为定位块固定），也可采用坡口内点固，但必须注意定位焊质量。
2.2.4 管内充氩气保护。
3 TIG焊工艺
焊接参数
采用φ2.5 mm的Wce-20钨极，钨极伸出长度4~6mm，不预热，喷嘴直径12mm，其它参数见表1。
操作方法
3.2.1 管子对接水平固定焊缝是全位置焊接。
因此焊接难度较大，为防止仰焊内部焊缝内凹，打底层采用仰焊部位（六点两侧各60°）内填丝，立、平焊部位外填丝法进行施焊。
3.2.2 引弧前应先在管内充氩气将管内空气置换干净后再进行焊接，焊接过程中焊丝不能与钨极接触或直接深入电弧的弧柱区，否则造成焊缝夹钨和破坏电弧稳定，焊丝端部不得抽离保护区，以避免氧化，影响质量。
3.2.3 由过6点5mm处起焊，无论什么位置的焊接，钨极都要垂直于管子的轴心，这样能更好地控制熔池的大小，而且可使喷嘴均匀地保护熔池不被氧化。
3.2.4 焊接时钨极端部离焊件距离2mm 左右，焊丝要顺着坡口沿着管子的切点送到熔池的前端，利用熔池的高温将焊丝熔化。
电弧引燃后，在坡口一端预热，待金属熔化后立即送第一滴焊丝熔化金属，然后电弧摆到坡口另一端，给送第二滴焊丝熔化金属，使二滴铁水连接形成焊缝的根基，然后电弧作横向摆动，两边稍作停留，焊丝均匀地、断续地送进熔池向前施焊。
3.2.5 在填丝过程中勿扰乱氩气气流, 停弧时注意氩气保护熔池，防止焊缝氧化。
焊后半圈时，电弧熔化前半圈仰焊部位，待出现熔孔时给送焊丝，前两滴可以多给点焊丝，避免接头内凹，然后按正常焊接。
12点收尾处打磨成斜坡状，焊至斜坡时，暂停给丝，用电弧把斜坡处熔化成熔孔，最后收口。
注意焊到后半圈剩一小半时应减小内部保护气体流量到3L/min，以防止气压过大而使焊缝内凹。
常见缺陷产生的原因及预防措施
3.3.1 未焊透：焊接电流小、根部间隙小、焊接速度过快、焊枪角度不正常等均易产生未焊透的缺陷。
根部间隙一定不能小于3.5mm，合适的焊接电流和正确调整焊枪角度就可避免产生未焊透现象。
3.3.2 氧化严重：打底焊时，管内充压装置未能起到良好的保护作用，焊缝背面会氧化；焊接过程中对熔池及焊丝端头保护不良，或焊丝表面有氧化杂质也会氧化严重。
充氧装置尽可能与管子对严，不能留有间隙，管子的间隙用耐高温锡油纸贴上，避免焊缝氧化。
3.3.3 夹渣、夹钨：焊接过程中，若焊丝端头在高温过程中脱离了氩气保护区，在空气中被氧化，当再次焊接时被氧化的焊丝端头未清理，
又送入熔池中，在断口试验中判为夹渣；若钨极长度伸出量过大，焊枪动作不稳定，钨极与焊丝或钨极与熔池相碰后, 又未终止焊接，从而造成夹钨。
因管子是圆的，焊枪、送丝角度要随时变化，所以手法一定要稳、准，才能避免夹渣、夹钨的现象。
3.3.4 内凹：装配间隙小，焊接过程中焊枪摆动幅度大，致使电弧热量不能集中于根部，产生了背面焊缝低于试件表面的内凹现象。
电弧热量尽量集中于根部，仰焊部位多给点焊丝可避免内凹。
4 MAG焊工艺
焊接参数
喷嘴直径20mm，喷嘴至试件距离6~8mm，层间温度≤150℃。
焊缝厚度11mm，其它工艺参数见表2。
采用混合比（体积）为Ar80%+CO2 20%的保护气体，既能使Ar弧电弧稳定、飞溅小、容易获得轴向喷射过渡的优点，电弧又具有一定氧化性，克服了全部氩气焊接时表面张力大、液体金属粘稠、阴极斑点易飘移等问题, 同时对焊缝蘑菇形熔深有所改善。
操作方法
4.2.1 焊前注意喷嘴、导电嘴是否清理干净，气体流量的大小是否合适，清理打底层表面，控制层间温度。
4.2.2 因填充、盖面层用气体保护焊, 焊丝伸出长度的长短对焊接过程的稳定性影响较大，焊丝伸出长度过长，焊丝电阻值增大，焊丝过热而成段熔化，结果焊接过程不稳定，金属飞溅严重，焊缝成形不良，对熔池的保护不好；焊丝伸出长度过短，则焊接电流增大，喷嘴与工件的
距离缩短，焊接视线不清，焊道成形不良，同时若焊丝伸出长度过短，还会使喷嘴过热, 造成飞溅物粘住或堵塞喷嘴，从而影响气体流量。
4.2.3 焊接时，焊枪角度要与管子轴线垂直，因为管子是圆的，所以焊枪角度要随时变化，这样才能保证焊缝质量，避免焊缝产生气孔、夹渣等现象。
焊接时采用小月牙形摆动，两侧稍作停留稳弧，中间速度稍快，这样可以避免焊出的焊缝凸起、不平整；上、下接头都要越过中心线5~10mm，后半圈填充、盖面仰焊接头时，可把前半圈引弧焊接位置磨一个缓坡，使后半圈接头时不致于产生缺陷；填充时，要注意坡口边缘不要被电弧擦伤, 以备盖面层焊接。
盖面时，应在坡口边缘稍作停顿，以保证熔池与坡口更好地熔合，焊接过程中，焊枪的摆动幅度和频率要相适应，以保证盖面层焊缝表面尺寸和边缘熔合整齐。
常见缺陷产生的原因及预防措施
4.3.1 氧化：MAG线能量较大，层温较高，或焊丝表面有氧化杂质，都会导致氧化。
焊前清理干净，控制层温和用较小的线能量都可避免氧化。
4.3.2 夹渣：焊枪角度不正确，或两边停留时间不够，均容易产生夹渣。
5 结束语
采用TIG焊进行底层焊接，具有电弧稳定、控制性好、质量优等特点。
采用活性混合气体保护MAG焊进行全位置填充及盖面层焊接，能提高熔滴过渡的稳定性，稳定阴极斑点，增大电弧的热功率。
采用TIG+MAG焊接工艺获得了良好的接头外观成形和内在质量。
类似工艺已在工程中应用，其效果良好，这一高质量及高效率相结合的工艺值得在不锈钢大管对接中推广使用。
