串、并联电路中的电流关系

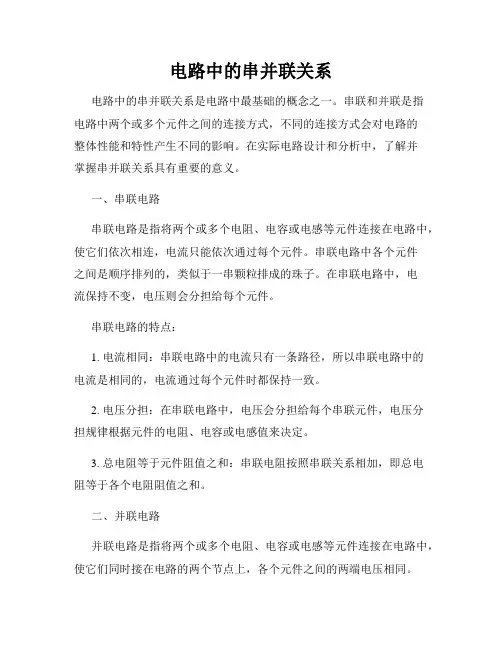

电路中的串并联关系

电路中的串并联关系电路中的串并联关系是电路中最基础的概念之一。
串联和并联是指电路中两个或多个元件之间的连接方式,不同的连接方式会对电路的整体性能和特性产生不同的影响。
在实际电路设计和分析中,了解并掌握串并联关系具有重要的意义。
一、串联电路串联电路是指将两个或多个电阻、电容或电感等元件连接在电路中,使它们依次相连,电流只能依次通过每个元件。
串联电路中各个元件之间是顺序排列的,类似于一串颗粒排成的珠子。
在串联电路中,电流保持不变,电压则会分担给每个元件。
串联电路的特点:1. 电流相同:串联电路中的电流只有一条路径,所以串联电路中的电流是相同的,电流通过每个元件时都保持一致。
2. 电压分担:在串联电路中,电压会分担给每个串联元件,电压分担规律根据元件的电阻、电容或电感值来决定。
3. 总电阻等于元件阻值之和:串联电阻按照串联关系相加,即总电阻等于各个电阻阻值之和。
二、并联电路并联电路是指将两个或多个电阻、电容或电感等元件连接在电路中,使它们同时接在电路的两个节点上,各个元件之间的两端电压相同。
并联电路中各个元件之间是平行排列的,类似于多根管道并排连接。
在并联电路中,电压保持不变,电流则会分担给每个元件。
并联电路的特点:1. 电压相同:并联电路中的电压在各个并联元件之间是相同的,因为它们处于同一节点上。
2. 电流相加:在并联电路中,电流会相加,即总电流等于各个并联分支电流之和。
3. 总电阻等于分之一各元件阻值之和的倒数:并联电阻按照并联关系求倒数后相加,即总电阻等于各个电阻阻值的倒数之和的倒数。
三、串并联混合电路实际电路中常常出现串并联混合电路,即并联和串联关系同时存在。
在处理这类电路时,可以根据需要将电路分解为串联和并联的子电路,分别进行求解,然后再将结果整合起来。
串并联混合电路的特点:1. 根据实际情况分解:可以根据电路的拓扑结构和性质,将电路分解为串联和并联的子电路。
2. 分别求解:首先对串联和并联的子电路分别求解,分别计算其电流、电压或阻抗等特性。

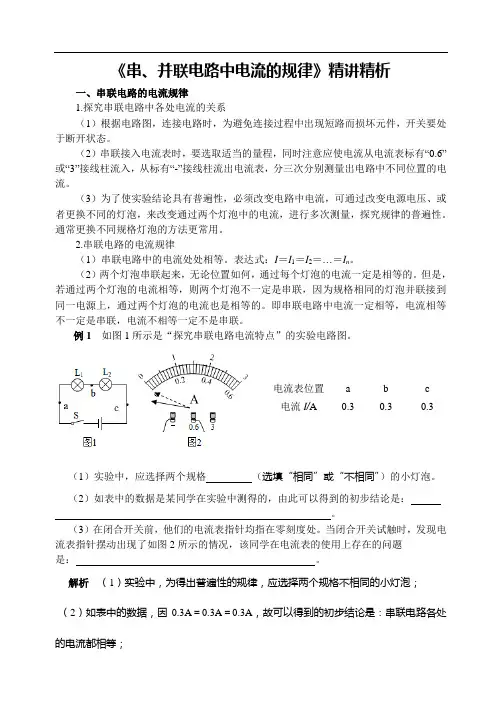

《串、并联电路中电流的规律》精讲精析

《串、并联电路中电流的规律》精讲精析一、串联电路的电流规律1.探究串联电路中各处电流的关系(1)根据电路图,连接电路时,为避免连接过程中出现短路而损坏元件,开关要处于断开状态。
(2)串联接入电流表时,要选取适当的量程,同时注意应使电流从电流表标有“0.6”或“3”接线柱流入,从标有“-”接线柱流出电流表,分三次分别测量出电路中不同位置的电流。
(3)为了使实验结论具有普遍性,必须改变电路中电流,可通过改变电源电压、或者更换不同的灯泡,来改变通过两个灯泡中的电流,进行多次测量,探究规律的普遍性。
通常更换不同规格灯泡的方法更常用。
2.串联电路的电流规律(1)串联电路中的电流处处相等。
表达式:I=I1=I2=…=I n。
(2)两个灯泡串联起来,无论位置如何,通过每个灯泡的电流一定是相等的。
但是,若通过两个灯泡的电流相等,则两个灯泡不一定是串联,因为规格相同的灯泡并联接到同一电源上,通过两个灯泡的电流也是相等的。
即串联电路中电流一定相等,电流相等不一定是串联,电流不相等一定不是串联。
例1如图1所示是“探究串联电路电流特点”的实验电路图。
电流表位置a b c电流I/A0.30.30.3(1)实验中,应选择两个规格(选填“相同”或“不相同”)的小灯泡。
(2)如表中的数据是某同学在实验中测得的,由此可以得到的初步结论是:。
(3)在闭合开关前,他们的电流表指针均指在零刻度处。
当闭合开关试触时,发现电流表指针摆动出现了如图2所示的情况,该同学在电流表的使用上存在的问题是:。
解析(1)实验中,为得出普遍性的规律,应选择两个规格不相同的小灯泡;(2)如表中的数据,因0.3A=0.3A=0.3A,故可以得到的初步结论是:串联电路各处的电流都相等;(3)在闭合开关前,他们的电流表指针均指在零刻度处。
当闭合开关试触时,发现电流表指针摆动出现了如图2所示的情况,该同学在电流表的使用上存在的问题是:电流表正负接线柱接反了。
答案 (1)不相同 (2)串联电路各处的电流都相等 (3)电流表正负接线柱接反了二、并联电路的电流规律1.探究并联电路中干路与支路电流的关系(1)探究方法与探究串联电路中的电流规律方法相同。
电路中的串联与并联原理

电路中的串联与并联原理电路中的串联与并联是电路连接方式的两种基本形式。
串联是指将电子元器件按照一定的顺序依次连接起来,而并联则是指将电子元器件同时连接到电路中。
本文将详细介绍电路中的串联与并联原理。
一、串联电路原理串联电路是将电子元器件依次连接在一起,电流只能沿着一条路径流动。
在串联电路中,电流在电阻、电容或电感等元器件中的流动方向都是相同的。
串联电路的总电流等于各个元器件上的电流之和,而总电压等于各个元器件上的电压之和。
在串联电路中,每一个电子元器件都会对电路的总电阻起到一定的影响。
例如,若一个串联电路由三个电阻 R1、R2 和 R3 组成,则总电阻(R总)等于这三个电阻的和:R总 = R1 + R2 + R3。
同时,串联电路中的每一个电阻都会消耗一部分电压,总电压等于各个电阻上的电压之和。
串联电路的特点是:电流相同,电压叠加。
二、并联电路原理并联电路是将电子元器件同时连接到电路中,电流可以通过多条路径流动。
在并联电路中,各个元器件的电压相同,而总电流等于各个元器件上的电流之和。
在并联电路中,每一个电子元器件都会对电路的总电阻起到一定的影响。
例如,若一个并联电路由三个电阻 R1、R2 和 R3 组成,则总电阻(R总)等于这三个电阻的倒数之和的倒数:1/R总 = 1/R1 + 1/R2 +1/R3。
同时,并联电路中的每一个电阻上都会有相同的电压,总电压等于各个元器件上的电压。
并联电路的特点是:电压相同,电流叠加。
三、串联与并联的应用串联与并联在电路中有不同的应用。
串联电路经常用于需要限制电流和实现分压的场景中。
例如,一个电路板上的 LED 灯可以串联一个限流电阻,以限制电流,防止灯泡过热或烧坏。
并联电路常用于需要增加电流和实现并发供电的场景中。
例如,多个电阻并联连接,可以增大整体电流,加快元器件的响应速度。
此外,串联与并联在电源电压的选择上也有着不同的应用。
串联电源可以实现高电压输出,适用于需要较高电压的场景;而并联电源可以实现高电流输出,适用于需要较大电流的场景。
串、并联电路的特点及规律

串、并联电路的特点及规律知识要点一、串联电路的特点:1、电流:串联电路中各处电流都相等。
I=I1=I2=I3=……In2、电压:串联电路中总电压等于各部分电路电压之和.U=U1+U2+U3+……Un3、电阻:串联电路中总电阻等于各部分电路电阻之和。
R=R1+R2+R3+……Rn理解:把n段导体串联起来,总电阻比任何一段导体的电阻都大,这相当于增加了导体的长度。
n个相同的电阻R0串联,则总电阻R=nR0 。
4、分压定律:串联电路中各部分电路两端电压与其电阻成正比.U1/U2=R1/R2 U1:U2:U3:…= R1:R2:R3:…二、并联电路的特点:1、电流:并联电路中总电流等于各支路中电流之和。
I=I1+I2+I3+……In2、电压:文字:并联电路中各支路两端的电压都相等。
U=U1=U2=U3=……Un3、电阻:并联电路总电阻的倒数等于各支路电阻倒数之和。
1/R=1/R1+1/R2+1/R3+……1/Rn理解:把n段导体并联起来,总电阻比任何一段导体的电阻都小,这相当于导体的横截面积增大。
特例: n个相同的电阻R0并联,则总电阻R=R0/n.求两个并联电阻R1、R2的总电阻R=4、分流定律:并联电路中,流过各支路的电流与其电阻成反比。
I1/I2= R2/R1(口诀:串联分压,并联分流)总结:串联:电流I=I1=I2电压U=U1+U2电阻R=R1+R2电压和电阻成正比21UU=21RRUU1=RR1电流I=I1+I2电压U=U1=U2电阻R1=11R+21RR1R2R1+R2并联:典型例题1.两个小电泡L 1和L 2,L 1的阻值为R ,L 2的阻值为2R ,它们串联起来接入电路中.如果L 1两端的电压为4V ,那么L 2两端的电压为 ( ) A .8V B .6V C .4VD .2V2.两个小电泡L 1和L 2,L 1的阻值为R ,L 2的阻值为2R ,它们串联起来接入电路中.如果L 1两端的电压为4V ,那么L 2两端的电压为 ( ) A .8V B .6V C .4V D .2V3.有两个电阻阻值分别为6Ω和9Ω,串联后接到某电源上,那么两电阻中的电流之比为______,两电阻两端的电压之比为______;如果6Ω的电阻两端的电压是4V,那么9Ω的电阻两端的电压是____________电源的总电压是____________,电路的总电阻为______Ω。
串并联电路的电流电压关系

A2
S
A3
L2
5.闭合开关S时, 通过L1的电流为3A,
电流表A2、A3的示数比为1:3,那么
电流表A2 的示数为( D )
A.1A
A1
L1
B.0.75A C.3A D.1.5A
A2
L2
S A3
3.小林用如图所示的电路研究串联电路特点,闭 合开关S后,发现灯L1较亮,灯L2较暗。他对这 一现象的解释是:电流从电源正极出发,经过灯 L1 、灯L2,电流逐渐变小,所以灯L1较亮,灯 L2较暗。小欢认为小林的解释是错误的,她只利 用图中的器材设计了一个实验,并根据实验现象 说明小林的解释是错误的。请你完成下列问题:
1
A.0.4A B.1A
C.0.6A D.1.4A
2.闭合开关S时电流表A1的 示数和电流表A2示数如何比 较( B )
A.A2示数大
1
B. A1示数大
C. 一样大
D.无法确定
3.闭合开关S时电流表A1的示数1.2A, 电流表A2示数0.5A,则通过L1和L2的
电流分别为( B )
A.1.2A, 0.5A
(1)画出小欢所设计的实验电路图。
(2)根据实验现象简要说明小林的解释是错误的。
第二节(1)
探究串、并联电路的 电压关系
串联
串联电路中总电压等于 各电路元件两端电压之和:
U=U1+U2
反馈练习:
生日彩灯上串联这20个小灯泡,若电 路中每个灯泡两端的电压都为11伏,
那么通过整个电路的电压为__2_2_0__伏。
第二节(1)
探究串、并联电路的 电压关系
并联
并联电路中总电压等于各 支路电压:
U=U1=U2
电流与电压在串联电路和并联电路中的规律

电流与电压在串联电路和并联电路中的规律在电路中,电流和电压是相互关联且相互影响的两个重要物理量。
它们的分布和规律在串联电路和并联电路中有着不同的特点。
首先来看串联电路。
串联电路是指多个电路元件连在一起,电流顺序经过每个元件。
在串联电路中,电流在各个元件之间是相同的,而电压则是各个元件电压之和。
根据欧姆定律,电流和电压之间存在以下关系:I = U/R,其中I代表电流,U代表总电压,R代表总电阻。
通过这个公式可以看出,由于电流在串联电路中是相同的,所以电压分布是根据电阻比例分配的。
具体来说,如果有三个串联电阻R1、R2、R3,总电压U,则三个电阻上的电压分别为U1 = U * (R1 / (R1 + R2 + R3)),U2 = U * (R2 / (R1 + R2 + R3)),U3 = U * (R3 / (R1 +R2 + R3))。
从这个公式可以看出,电阻越大,所占电压比例越高。
所以在串联电路中,电流是恒定的,电压是根据电阻大小分配的。
接下来看并联电路。
并联电路是指多个电路元件的两端分别相连,电流同时通过每个元件。
在并联电路中,电流和各个元件的电压是相同的,而总电压则是各个元件电压之间的最大值。
同样根据欧姆定律,可以得到电流和电压之间的关系:I = U / R,但是这里的电阻是并联电阻之和。
通过这个公式可以看出,在并联电路中,电流是根据电压和电阻来计算的,而电压是相同的。
具体来说,如果有三个并联电阻R1、R2、R3,则总电阻为R = 1 / ((1/R1) + (1/R2) + (1/R3)),总电流为I = U / R。
从这个公式可以看出,电阻越小,总电流越大。
所以在并联电路中,电流分布是根据电阻大小分配的,电压是相同的。
总结起来,在串联电路中,电流相同,电压根据电阻比例分配;而在并联电路中,电流根据电压和电阻来计算,电压是相同的。
除了上述的基本规律,还有一些特殊情况需要注意。
首先,串联电路中的电阻会将电流分割成各个分支,使得总电流变小,且各个分支电流之和等于总电流。
串,并联电路中电流,电阻,电压的关系

串,并联电路中电流,电阻,电压的关系
1并联电路
并联电路(Parallel Circuit)是电路中两个或两个以上的元件与电源相连,以获得特定的电阻值,阻值大小取决于元件的数量和电阻大小。
这种电路又被称为平行电路或汇流支,因为两个电源线连接在元件的“头”和“尾”处,使电流在电路中“汇流”。
2电阻和电流的关系
在并联电路中,电阻的总和决定电流的大小。
要计算电流,命令式通常可以这样计算:将电源(电压)除以总电阻,其结果即为电流。
如果每个电阻的电流大小相同,则总电流等于每个电阻的电流之和。
值得注意的是,单个元件的电阻越小,电流就越大,因此必须调整电阻的值,以找到所需的电流结果。
3电阻和电压的关系
并联电路里,电压的总和等于电源给出的电压。
也就是说,电压不受总电阻值的影响。
要计算某元件的电压,可以将电源给出的电压除以总电阻,然后乘以该电阻的阻值。
与电流相似,可以通过改变电阻值来改变电压。
4电流、电阻和电压总结
总之,并联电路中电流、电阻和电压之间的关系是这样的:
(1)电流的大小取决于总电阻,总电阻由元件的阻值和数量决定。
(2)电压的总和等于电源给出的电压,即使电阻变量也是如此。
(3)电压可以通过将电源给出的电压除以总电阻,然后乘以该电阻的阻值计算出来。
因此,在并联电路中,必须调整电阻值、电流和电压的互动关系,才能实现最佳的效果和电路功能。
(完整版)串、并联电路的电流、电压和电阻的规律

串并联电路的电流、电压和电阻的规律一、串联电路:1、串联电路中的电流处处相等。
n I I I I ⋅⋅⋅⋅===212、串联电路两端的总电压等于各部分电路两端电压之和。
n U U U U ⋅⋅⋅⋅++=213、串联电路的总电阻等于各串联电阻之和.n 21+R +R +R =R ⋅⋅⋅⋅(电阻串联越多电路总电电阻越大,因为电阻串联相当于增加了导体的长度。
)串联电路的总电阻比任何一个分电阻都大(比最大的那个电阻还大)。
4、串联电阻分压串联电路中,各部分电路两端的电压与各自的电阻成正比。
)即串联()即串联RR U U R U R U I I R R U U R R U U R U R U I I R R U U 111111121212211212121;(;=∴⇒====∴⇒===串联电路(串联电阻)有分压作用,说明在串联电路中,电阻越大分得的电压越大,电阻小分得的电压小.二、并联电路:1、并联电路的干路的电流等于各支路电流之和。
n I I I I ⋅⋅⋅⋅++=212、并联电路两端的总电压与各支路两端的电压相等。
n U U U U ⋅⋅⋅⋅===213、并联电路总电阻的倒数等于各并联电阻的倒数之和.R 1=11R +21R +……+n R 1 或R=2121R R R R +电阻并联越多电路的总电阻越小,电阻并联相当于增大了导体的横截面积。
(同时并联使用的用电器越多,电路的总电流越大)并联电路的总电阻比任意一条支路的电阻都小(比最小的那个电阻还小)。
在并联电路中,若其中某一个电阻变大或变小,则总电阻也将相应的变小或变大。
4、并联电阻分流并联电路各支路中的电流与自身电阻成反比)即并联()即并联111111112212211211221;(;R R I I IR R I U U R R I I R R I I R I R I U U R R I I =∴⇒====∴⇒===并联电阻有分流作用,在电源电压稳定的条件下,增加并联电路中的支路,对原各条支路无影响。
电流电压串并联关系

电流电压串并联关系
电流和电压之间的串联和并联关系是电路中的基本概念。
在电
路中,电流和电压之间存在着复杂的关系,可以从多个角度来解释。
首先,让我们来看串联和并联的定义。
在串联电路中,电流只
有一条路径可以流动,而电压则会分别叠加。
换句话说,串联电路
中的元件依次连接在一起,电流从一个元件流向另一个元件,而电
压则会依次叠加。
在并联电路中,电压相同的元件连接在一起,而
电流则会分别流过每个元件。
这意味着在并联电路中,电流会分流,而电压保持不变。
从电流和电压的角度来看,串联电路中总电流等于各个元件上
的电流之和,而总电压等于各个元件上的电压之和。
这可以用基尔
霍夫电流定律和基尔霍夫电压定律来解释。
在并联电路中,总电流
等于各个支路上的电流之和,而总电压等于各个支路上的电压相同。
这些关系可以用欧姆定律和基尔霍夫定律来解释。
此外,从能量转换的角度来看,串联和并联电路也有不同的特点。
在串联电路中,电流不会分流,而是依次通过每个元件,因此
每个元件都会消耗能量。
而在并联电路中,电流会分流,因此每个
元件都会承担部分能量转换的任务。
总之,电流和电压之间的串联和并联关系是电路中的基本概念,可以从不同角度来解释和理解。
这些概念对于理解电路中能量转换
和电路特性非常重要。
希望我对这个问题的回答能够满足你的要求。
串并联中电流规律分析

串并联中电流规律分析串并联中电流规律分析在电路中,串联和并联是最基本的电路连接方式。
了解串并联中电流规律对于理解电路的运行原理以及进行电路设计都非常重要。
本文将深入探讨串并联中的电流规律,帮助读者更好地理解和应用电路中的串并联关系。
一、串联电路中的电流规律1.串联电路的定义和特点串联电路是指多个电阻、电流源或其他电路元件依次连接在同一电路路径上的电路。
在串联电路中,电流只有一条路径可以流动,因此电流在电路中的数值是相等的。
2.串联电路中的电流计算方法串联电路中的电流计算方法相对简单,只需使用欧姆定律即可。
根据欧姆定律,电流I等于电压U除以总电阻R。
可以表示为:I = U / R其中,I表示电流,U表示电压,R表示电路的总电阻。
在串联电路中,各个电阻依次连接,因此总电阻等于各个电阻之和。
3.串联电路中的电流分配规律在串联电路中,电流的数值相等,但是会按照各个电阻的阻值比例分配。
电流在电路路径上流动时,会遇到每个电阻,根据欧姆定律进行分配。
较大的电阻会吸收较多的电流,而较小的电阻则吸收较少的电流。
二、并联电路中的电流规律1.并联电路的定义和特点并联电路是指多个电阻、电流源或其他电路元件同时连接到相同的两个电路节点上的电路。
在并联电路中,各个分支电路的电流之和等于总电路的电流,因此电流在分支中的数值是不相等的。
2.并联电路中的电流计算方法并联电路中的电流计算相对复杂一些,需要使用基尔霍夫定律。
根据基尔霍夫定律,电流在节点处守恒,即进入节点的电流等于离开节点的电流之和。
对于并联电路,可以得到以下公式:I = I1 + I2 + I3 + ... + In其中,I表示总电流,I1、I2、I3等表示各个分支电路的电流。
3.并联电路中的电流分配规律在并联电路中,总电流会按照分支电阻的倒数进行分配。
较小的电阻会吸收较多的电流,而较大的电阻则吸收较少的电流。
可以使用以下公式计算分支电流:I1 = I * (Rt / R1)其中,I1表示分支电路1的电流,I表示总电流,Rt表示总电阻,R1表示分支电路1的电阻。
电路中的串并联电阻电流与电压在串并联电路中的关系

电路中的串并联电阻电流与电压在串并联电路中的关系电路是现代科学中不可避免的一部分,而串并联电路则是其中最基础的概念之一。
串并联电路中的电阻、电流和电压之间的关系是我们在学习电路的过程中必须要了解的内容。
本文将从串并联电路的概念入手,探讨电流与电压在串并联电路中的关系。
一、串并联电路的概念串联电路指的是将电阻依次连接起来,电流从一个电阻流过,再流入下一个电阻,如此循环。
并联电路则是将电阻同时连接在一起,电流在各个电阻之间分流。
这两种电路的连接方式不同,对电流和电压的分布产生了不同的影响。
二、串联电路中电流与电压的关系在串联电路中,各个电阻之间的电流是相等的。
这是因为电流只有一个路径可选,无论通过哪个电阻,所流过的电流都是一样的。
而电压则会在各个电阻之间分配。
根据欧姆定律,电流等于电压与电阻之间的比值,即I=U/R。
在串联电路中,电流相等,所以我们可以通过求和的方式计算总电压。
假设有n个串联的电阻,总电压U等于各个电阻的电压之和,即U=U1+U2+...+Un。
三、并联电路中电流与电压的关系在并联电路中,各个电阻之间的电压是相等的。
这是因为并联电路中,电流将会在各个电阻之间分流,而电压相当于电流与电阻的乘积,根据欧姆定律,电压相等时,电流也必然相等。
而总电流则是各个分流电流之和,即I=I1+I2+...+In。
对于并联电路中的电流,我们可以通过求倒数的方式计算总电阻。
假设有n个并联的电阻,总电阻R等于各个电阻的倒数之和的倒数,即1/R=1/R1+1/R2+...+1/Rn。
四、串并联电路中的混合情况在实际的电路中,串联电路和并联电路往往会混合在一起。
当电路中同时存在串联和并联电阻时,我们需要根据具体情况进行分析。
首先,我们可以将电路中的不同部分分解为串联电路和并联电路,并分别计算串联电路和并联电路中的电流与电压。
然后,再将计算结果综合起来,得到整个电路的电流与电压关系。
这样做可以使我们更好地理解整个电路的工作原理。
串并联电路中电流的关系

串并联电路中电流的关系
串联电路和并联电路是电路中常见的两种连接方式。
在串联电
路中,电流只有一条路径可以流动,而在并联电路中,电流可以选
择不同的路径进行流动。
在串联电路中,电流的关系是相同的,即所有元件中的电流相等。
这是因为在串联电路中,电流只有一条路径可以流动,所以通
过每个元件的电流都是相同的。
这可以用基尔霍夫电流定律来解释,即在串联电路中,电流沿着电路中的每个元件都是相等的。
而在并联电路中,电流的关系则是不同的。
在并联电路中,总
电流等于各个支路电流之和。
这是因为在并联电路中,电流可以选
择不同的路径进行流动,所以总电流等于各个支路电流之和。
这可
以用基尔霍夫电流定律来解释,即在并联电路中,总电流等于各个
支路电流之和。
总之,串联电路中的电流相等,而并联电路中的总电流等于各
个支路电流之和。
这是串并联电路中电流的基本关系,理解这些关
系对于分析电路中的电流分布非常重要。
串并联关系

串联电路中总电压等于各个用电器的电压之和。
U总=U1+U2+U3…..+Un
并联电路中并联的两个支路电压相等。
U总=U1=U2=U3…..=Un
电阻
电阻是表示导体对电流阻碍作用大小的物理量,是导体本身的一种性质,只跟导体的材料、长度,横截面积有关。
导体和绝缘体之间没有绝对的界限。
串联电路中总电阻等于各个用电器电阻之和。
电压表
滑动变阻器
能量方面的定义区分
定义
公式
力所做的功
电功
电功率
热效应
定义
串联
并联
电流
定义:电荷的定向移动形成了电流。(电荷来源于导体)
方向:把正电荷定向移动的方向规定为电流方向。
单位:安培
串联电路中电流处处相等路中总电流等于各个支路的电流之和。
I总=I1+I2+I3…..+In
电压
电压是使自由电荷定向移动形成电流的原因。
电源是提供电压的装置。
R总=R1+R2+R3…..+Rn
并联电阻中,总电阻的倒数等于各个用电器的倒数之和
1/R总=1/R1+1/R2…..+ 1/Rn
电压、电流、
电功率之比
I1:I2=1:1
U1:U2=R1:R2
P1:P2=R1:R2
I1:I2=R2:R1
U1:U2=1:1
P1:P2=R2:R1
电路中的连接方式
作用
电流表
电路中的串联和并联的规律

电路中的串联和并联的规律电路是由一系列电子元件和导体连接而成的系统,串联和并联是电路中两种基本的连接方式。
串联和并联的规律是电路分析和设计的基础,对于理解电路中的电流和电压分布、电阻和电容等特性至关重要。
一、串联电路的规律串联电路是将多个电子元件依次连接在同一电路路径上的连接方式。
在串联电路中,电流只有一条路径可以流过,因此电流在各个电子元件中保持不变。
1. 电流规律:在串联电路中,电流大小相同。
根据基尔霍夫电流定律,电流的总和等于电流经过的各个元件中的电流之和。
2. 电压规律:在串联电路中,电压分配按照元件的电阻大小进行。
根据基尔霍夫电压定律,电压的总和等于电压经过的各个元件中的电压之和。
3. 等效电阻:串联电路的等效电阻等于各个电子元件的电阻之和。
由于电流只有一条路径可以流过,所以串联电路的总电阻等于各个电子元件的电阻之和。
二、并联电路的规律并联电路是将多个电子元件同时连接在两个节点上的连接方式。
在并联电路中,电流会分流经过各个电子元件,因此电流在各个元件中之和等于总电流。
1. 电流规律:在并联电路中,电流分配按照电阻的倒数进行。
根据基尔霍夫电流定律,电流的总和等于电流经过的各个元件中的电流之和。
2. 电压规律:在并联电路中,电压大小相同。
由于并联电路中各个电子元件是同时连接在两个节点上的,所以它们之间的电压是相等的。
3. 等效电阻:并联电路的等效电阻是各个电子元件电阻的倒数之和的倒数。
由于电流会分流,所以并联电路的总电阻小于各个电子元件的最小电阻。
总结:串联电路中,电流大小相同,电压按照电阻分配。
并联电路中,电流按照电阻的倒数分配,电压大小相同。
串联电路的等效电阻为各个电子元件电阻之和,而并联电路的等效电阻为各个电子元件电阻的倒数之和的倒数。
通过串联和并联的规律,我们能够计算电路中的电流、电压和电阻等重要参数,为电路的分析和设计提供了基础。
同时,这些规律也为我们理解电路中的能量分配、功率计算等提供了帮助。
串并联中电流的规律

串并联中电流的规律
【原创实用版】
目录
一、串并联电路的概念
二、串并联电路中电流的规律
1.串联电路中电流的特点
2.并联电路中电流的特点
三、实验验证串并联电路中电流规律的方法
四、总结
正文
一、串并联电路的概念
串并联电路是电路中常见的两种连接方式。
串联电路是指多个电器或电阻依次排列,形成一个闭合的电路。
在串联电路中,电流只有一条路径可以流通,因此电流在各个部分是相等的。
并联电路是指多个电器或电阻并列连接,形成一个闭合的电路。
在并联电路中,电压在各个部分是相等的,而电流则分流到各个支路。
二、串并联电路中电流的规律
1.串联电路中电流的特点
在串联电路中,电流处处相等。
即:I = I1 = I2 =...
2.并联电路中电流的特点
在并联电路中,干路中的电流等于各支路电流之和。
即:I = I1 + I2 +...
三、实验验证串并联电路中电流规律的方法
为了验证串并联电路中电流的规律,我们可以进行以下实验:
1.准备一个电源、导线、开关和两个灯泡。
2.将两个灯泡串联接入电路,用电流表测其值。
3.将两个灯泡并联接入电路,用电流表测其值。
4.观察实验结果,验证串并联电路中电流的规律。
四、总结
通过实验验证,我们可以得出结论:在串联电路中,电流处处相等;在并联电路中,干路中的电流等于各支路电流之和。
串并联电流电压

串并联电流电压
回答:
一、串联电路的电流和电压
串联电路是指多个电器或元件依次连接在一起,电流只能沿着一条路径流动,电压则在各个元件之间分配。
在串联电路中,电流大小相同,电压大小则根据各个元件的电阻比例分配。
例如,假设有三个电阻分别为R1、R2、R3,串联在一起,电源电压为V,根据欧姆定律,电流I=V/(R1+R2+R3)。
而各个电阻的电压分别为V1=IR1,V2=IR2,V3=IR3。
二、并联电路的电流和电压
并联电路是指多个电器或元件同时连接在一起,电流可以分流,电压则相同。
在并联电路中,各个元件的电流大小根据它们的电阻比例分配,而电压大小则相同。
例如,假设有三个电阻分别为R1、R2、R3,并联在一起,电源电压为V,根据欧姆定律,各个电阻的电流分别为I1=V/R1,I2=V/R2,I3=V/R3。
而总电流大小为I=I1+I2+I3。
总结:
串联电路中,电流相同,电压分配;并联电路中,电流分配,电压相同。
在实际电路中,串联和并联电路常常混合使用,需要根据具体情况进行分析和计算。
串联和并联电阻电压和电流的关系

串联和并联电阻电压和电流的关系在电路中,电阻是一个非常基础而重要的元件。
而串联和并联是常见的两种电阻连接方式。
它们对电路中电压和电流的分布有着重要的影响。
下面,我将从深度和广度两个方面探讨串联和并联电阻对电压和电流的影响。
一、串联电阻电压和电流的关系1. 串联电阻的电压关系在串联电路中,电压会分别作用在每一个电阻上。
根据基尔霍夫电压定律,串联电路中各个电阻上的电压之和等于串联电路两端的电压。
可以得出串联电阻的电压关系公式为:Ut=U1+U2+...+Un,其中U 表示电压。
2. 串联电阻的电流关系在串联电路中,电流的大小是相同的,因为整个电路中只有一条路径供电流流动。
根据欧姆定律,串联电路中的总电流等于串联电路两端的电压与串联电路总电阻的比值。
可以得出串联电阻的电流关系公式为:It=U/Rt,其中I表示电流,R表示电阻。
二、并联电阻电压和电流的关系1. 并联电阻的电压关系在并联电路中,每个电阻上的电压相同,等于并联电路两端的电压。
并联电阻的电压关系公式为:Ut=U1=U2=...=Un,其中U表示电压。
2. 并联电阻的电流关系在并联电路中,电流会分别通过每一个电阻,且各个电阻上的电流之和等于整个并联电路的总电流。
并联电阻的电流关系公式为:It=I1+I2+...+In,其中I表示电流。
总结回顾通过以上分析可以看出,串联电阻和并联电阻在电压和电流的分布上有着不同的影响。
在串联电路中,电压会分别作用在每一个电阻上,而电流大小相同;而在并联电路中,每个电阻上的电压相同,但电流会分别通过每一个电阻。
个人观点和理解我个人认为,深入理解串联和并联电阻对电压和电流的影响,有助于我们更好地设计和分析电路。
在实际应用中,根据具体的电路需求,选择合适的电阻连接方式,可以更好地满足电路的要求,提高电路的效率和稳定性。
串联和并联电阻在电路中起着重要的作用,它们对电压和电流的分布有着重要影响。
在实际应用中,我们需要深入理解它们的原理和关系,以便更好地应用于实际电路设计和分析中。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5、得出结论: 解释:
1、提出问题:并联电路中各点的电流之间有什么关系? 2、猜想或假设: 3、设计实验:(1)实验器材: 干电池、开关、两个灯泡、电流表、
导线若干 (2)实验电路图:
ab c
(3)实验步骤:
4、进行实验
解释:
1、如图所示,串联电路中,把电流表
分别连接在a,b,c处,闭合开关,测得
L1 L2
L1
A1
L2
A2
L1Biblioteka 1.2AL2 0.5A
L1中的电流是多少? 0.7A
将图5中给出的实物连接起来. 要求:L1,L2并联、S控制干路, 测量干路的电流, 测L2中的电流.已知L1和L2中的电流均为0.4A .
B A
如图所示,用电流表测量电流时,发现两个电流表的 指针在同一个位置,则电流表A1的示数为 1.8A , A2的示数为 0.36A ,灯L1中的电流是 1.44A .
的电流分别为Ia、Ib、Ic,这三个电流 a 之间的关系是Ia = Ib = Ic
c b
2、如图所示,并联电路中,把电流表 分别连接在a,b,c处,闭合开关,测得 的电流分别为Ia、Ib、Ic,这三个电流 之间的关系是Ia = Ib + Ic
ab
c
3.有L1和L2两只灯串联在某电路中,闭合开关后发 现L1很亮,L2较暗,那么C [ ] A.L1中的电流较大 B.L2中的电流较大 C.L1和L2中的电流是相等的 D.由于灯的亮暗不同,故无法比较电流大小
人教版新教材同步教学课件
第五章电路和电流
第五节 探究串并联电路中电流的规律
1、提出问题:串联电路中各点的电流之间有什么关系?
2、猜想或假设:
3、设计实验:(1)实验器材: 干电池、开关、两个灯泡、电流表、
导线若干
(2)实验电路图:
a
c b
(3)实验步骤:根据电路图连接实物 图,并操作实验
4、进行实验
