KT系列相容剂增韧剂完整版
国内主要增韧剂相容剂厂家及牌号汇总
产品类型
厂家牌号
生产厂家
PP-g-MAH
CMG9801
上海日之升新技术发展有限公司
GPM200
宁波能之光新材料科技有限公司
NG2002
上海泽民塑胶有限公司
KT-1
沈阳科通塑胶有限公司
1B
沈阳四维高聚物塑胶有限公司
B1
厦门科艾斯塑胶科技有限公司
PC-1
广州柏晨高分子新材料有限公司
POE-g-MAH
CMG9802
上海日之升新技术发展有限公司
CMG9805
上海日之升新技术发展有限公司
NG7002
上海泽民塑胶有限公司
NG7003
上海泽民塑胶有限公科通塑胶有限公司
KT-10
沈阳科通塑胶有限公司
3A
沈阳四维高聚物塑胶有限公司
3C
沈阳四维高聚物塑胶有限公司
N413
宁波能之光新材料科技有限公司
3F
沈阳四维高聚物塑胶有限公司
W1
厦门科艾斯塑胶科技有限公司
W1B
厦门科艾斯塑胶科技有限公司
W1A
厦门科艾斯塑胶科技有限公司
PC-8
广州柏晨高分子新材料有限公司
PC-28
广州柏晨高分子新材料有限公司
PC-33
广州柏晨高分子新材料有限公司
N406
宁波能之光新材料科技有限公司
N408
宁波能之光新材料科技有限公司
相容剂与工程塑料合金改性.ppt
接枝体系的研究 pp
GMA或 AH
第二 单体St
引发剂 DPC
多单体体系的接枝机理
ROOR
2RO*
CH3 CH
CH2
CH3 CH CH2
+ RO*
CH3 CH
CH2
CH3
C
CH2
*
+ROH
CH2 CH
CH3 CH CH2
CH3
CH3 C CH2
C
*
O
CH3 CH
CH3
CH2
+
CH *
CH2
CH2 C C O CH2 CH CH2
结论
工程塑料合金的改性关键在于相容剂的 类型和用量。
反应型性容剂特别适合于PA，PC，PBT 等缩合聚合的工程塑料。
相容剂与工程塑料合金改性
苑会林
北京化工大学 材料科学与工程学院
目录
一、相容剂及生产 二、相容剂对PBT增韧改性 三、相容剂对PP/PA6合金的改性 四、相容剂对PC/ABS合金的改性
相容剂的制作
相容剂的种类 基料 LDPE LLDPE HDPE POE PP EPDM SBS SEBS ABS HIPS 接枝单体 马来酸酐，丙烯酸酯，双马来酰亚胺等
SWR27A 用量对PC/ ABS 合金性能的影响
SWR-7A相容剂--丙烯酸酯类相容剂（沈阳四维） PC/ABS 70/30
不同类型增韧剂对PC/ABS合金的影响
PC: 6705 , 重庆长风化工厂; ABS： 757K，台湾奇美公司； PC/ABS 70/30，增韧剂用量为5 份。 SWR27A , 沈阳四维高聚物塑胶有限公司; GE2338 , 美国GE 公司; 2M, 上海日之升新技术发展有限公司; S2001, 日本 MITSUBISHI Rayon 公司。
ABS增韧剂（KT-6）产品说明
_ABS增韧剂(KT-6)产品说明特性：本品为高分子量的丁二烯类三元共聚物，外观：白色粉末。
用途：用于ABS增韧等，提高ABS的抗冲击性。
表一：ABS树脂增韧典型数据表二：ABS树脂阻燃增韧典型数据PP增韧剂一、产品成份、特点：类型：非离子型表面活性剂外观：白色或浅淡黄色颗粒及粉末。
特性：显著降低塑料制品表面电阻，使其达到108-9Ω，抗静电高效持久，与树脂相容性适宜，并不影响制品的加工和使用性能。
本品溶于乙醇、丙酮、氯仿等有机溶剂。
指标：有效物含量：≥99%胺值：60-80mgKOH/g熔点：50°C分解温度：300°C以上>5000mg/kg（小白鼠急性毒性试验）毒性：LD50二、产品用途：作为聚烯烃类塑料、尼龙等制品的内加型抗静电剂，用来制造抗静电高分子材料，如PE和PP的薄膜、片材、容器、包装袋（箱）、矿用双抗塑料网带，用及尼龙梭子和丙纶纤维等制品。
三、使用方法和用量：本品可直接添加到树脂中加工制品。
预先制成抗静电母料，再与空白树脂混合加工制品，则均匀性更好，效果更佳。
根据树脂种类、加工条件、制品形态以及对抗静电效果要求程度，确定恰当的添加量。
一般在制品中添加本品0.3-1.5%则能达到优良的抗静电效果。
四、包装：内衬聚乙烯袋，外套牛皮纸塑膜复合袋，每袋净重20kg；或内聚乙烯小包，外钙塑箱包装，每箱净重25kg。
五、运输贮存：注意防水、防潮、防晒。
未用完助剂应及时扎紧袋口。
本品为非危险品，可按一般化学品运输、保管。
保质期一年。
ABS抗静电剂一、产品成份、特点：二、产品用途：本品主要应用于PS、ABS材料，添加量2~3.5%，可使制品表面电阻达到108~10Ω。
本品也可应用于PE、PP、PVC、PC、PET等塑料制品，抗静电效果显著、持久。
三、使用方法：根据加工条件、制品形态以及对抗静电效果的要求程度，确定恰当的添加量，一般在制品中添加本品1.5~3%则能达到优良的抗静电效果。
PCABS合金相容增韧剂的分类与应用
PC/ABS合金相容剂的分类与应用根据PC/ABS合金相容剂的两相之间的作用特征，合金相容剂可分为反应型相容剂和非反应型相容剂两类。
反应型相容剂反应型相容剂主要通过自身的反应基团在混炼时同原料聚合物发生化学反应形成化学键提高相容性。
PC/ABS反应性相容增韧剂NX-001一般是大分子型的，其活性官能团可以在分子的末端，也可以在分子的侧链上。
其大分子主链可以和共混体系中的至少一种高分子基体相同，也可以不同。
但在不同的情况下，其大分子主链应和共混体系中的至少一种高分子基体有较好的相容性。
这类相容剂优点是作用效率高、所要加入量少，综合成本低。
主要分类及品种01、环状酸酐型(MAH)环状酸酐型类反应型相容剂是早期常用的一类反应型相容剂。
其中，以马来酸酐接枝到聚烯烃相容剂为主，其接枝率一般为0.8%-1.0%，主要应用于聚烯烃塑料的改性。
将马来酸酐接枝到PS或以PS为基体的共聚反应型相容剂，可应用于PA/PC、ABS/GF、PA/ABS的改性、共混或合金。
一般用量5%-8%。
近年来已经出现新型的相容增韧剂，由于酸酐型的酸酐活性低，不稳定，易氧化。
所以逐渐被新型反应性相容增韧剂替代02、羧酸型羧酸类中的代表产品为丙烯酸型相容剂。
通常是将丙烯酸接枝到聚烯烃树脂上，用途大体与马来酸酐型相同。
03、环氧型新型环氧型（GMA）反应型相容剂是环氧树脂或具有环氧基的化合物与其他聚合物接枝共聚而成。
由于这类反应型相容剂含有活性高的环氧官能团，稳定性好，GMA的接枝率高，所以活性和稳定性均优于马来酸酐的基团。
活性环氧集团和合金的官能团发生原位聚合反应，形成稳定的化学键，使合金两相形成网状结构，大大增强了两相的粘合性，能起到良好的相容曾韧作用。
常用的牌号有诺信高分子的PC/ABS相容增韧剂NX-001.04、恶唑啉型用恶唑啉接枝的PS，即RPS，是一种比较重要的相容剂，接枝率为1%，特点是应用领域较广，不仅能与一般的含氨基或羧基的聚合物反应，还可与含羰基、酸酐、环氧基团反应，生成接枝共聚物。
KT系列相容剂、增韧剂
马来酸酐接枝ABS产品性能
马来酸酐接枝PS(KT-5)产品说明
特性：本品为马来酸酐接枝的PS共混物，外观：淡黄色颗粒，接枝率：15-18%，熔融指数：(200℃，5Kg)：1.0-3.0g/10min。
该产品具有接枝率高，接枝完全，无毒、无味的特点，克服了马来酸酐接枝物浓烈的气味。
用途：
1．可作为玻纤增强ABS、AS、矿物填充ABS界面改性剂。
马来酸酐接枝PS赋予了ABS极性，只要添加少量的马来酸酐接枝PS就可以大幅度提高ABS、AS与玻纤的结合力，使增强ABS、增强AS的拉伸强度、弯曲强度等明显提高。
2．可作为尼龙与ABS，PC与ABS共混合金的相容剂。
.
表一（Figure 1）：ABS树脂玻纤增强典型数据（Typical data of ABS/GF）
表二（Figure 2）：PA6/ABS合金典型数据（Typical data of PA6/ABS alloy）
尼龙增韧剂产品性能
包装及储运：20Kg牛皮纸袋内衬塑料袋装，按非危险品，在干燥条件下储运，避日光、雨淋。
PBT增韧剂产品性能
表二：ABS树脂阻燃增韧典型数据。
阳离子固化环氧增韧剂
阳离子固化环氧增韧剂全文共四篇示例，供读者参考第一篇示例：阳离子固化环氧增韧剂是一种能够有效提高环氧树脂韧性的材料。
它通过在环氧树脂中引入阳离子基团，形成阳离子相互作用，从而提高了环氧树脂的柔韧性和抗冲击性能。
与传统的增韧剂相比，阳离子固化环氧增韧剂具有更好的增韧效果和更广泛的应用领域。
一般来说，阳离子固化环氧增韧剂主要有两种类型：一种是基于聚芳醚酮的阳离子固化环氧增韧剂，另一种是基于胺基化合物的阳离子固化环氧增韧剂。
这两种类型的阳离子固化环氧增韧剂在提高环氧树脂韧性方面都有良好的效果，但具体使用哪种取决于不同的应用场景和要求。
在实际应用中，阳离子固化环氧增韧剂主要用于制备高性能复合材料、结构胶和粘接剂等工程材料。
通过合理选择增韧剂种类和使用方法，可以有效改善环氧树脂的性能，满足不同工程领域对材料性能的要求。
除了提高环氧树脂韧性外，阳离子固化环氧增韧剂还具有一些其他优点。
它们可以提高环氧树脂的耐热性、耐候性和化学稳定性，使其在恶劣环境下仍然能够保持良好的性能。
阳离子固化环氧增韧剂还可以提高环氧树脂的加工性能，减少生产过程中的能耗和成本，具有较好的经济效益。
阳离子固化环氧增韧剂是一种具有广阔应用前景的新型增韧剂。
它不仅可以提高环氧树脂的韧性，还可以改善其其他性能，满足不同工程领域对材料性能的要求。
未来，随着科技的不断发展和应用需求的不断增加，阳离子固化环氧增韧剂必将在更多领域展现出其优越性能，为工程材料领域的发展注入新的活力。
第二篇示例：阳离子固化环氧增韧剂是一种常用的环氧树脂增韧材料，它可以有效提高环氧树脂的韧性和耐冲击性，使其在使用过程中更加耐磨耐用。
本文将对阳离子固化环氧增韧剂的相关知识进行介绍，并探讨其在工业生产中的应用。
一、阳离子固化环氧增韧剂的原理阳离子固化环氧增韧剂是一种基于阳离子交联技术的增韧剂，其原理是通过阳离子交联剂与环氧树脂中的基团发生化学反应，使得环氧树脂分子之间形成交联结构，从而提高环氧树脂的强度和韧性。
增韧剂基本原理
一、概述增韧剂，是指能增加胶黏剂膜层柔韧性的物质。
某些热固性树脂胶黏剂，如环氧树脂、酚醛树脂和不饱和聚酯树脂胶黏剂固化后伸长率低，脆性较大，当粘接部位承受外力时很容易产生裂纹，并迅速扩展，导致胶层开裂，不耐疲劳，不能作为结构粘接之用。
因此，必须设法降低脆性，增大韧性，提高承载强度。
凡能减低脆性，增加韧性，而又不影响胶黏剂其他主要性能的物质即为增韧剂。
可分为橡胶类增韧剂和热塑性弹性体类增韧剂。
增韧剂一般都含有活性基团，能与树脂发生化学反应，固化后不完全相容，有时还要分相，会获得较理想的增韧效果，使热变形温度不变或下降甚微，而抗冲击性能又明显改善。
一些低分子液体或称之为增塑剂之物加入树脂之中，虽然也能降低脆性，但刚性、强度、热变形温度却大幅度下降，不能满足结构粘接要求，因此，增塑剂与增韧剂是完全不同的。
有些线型高分子化合物，能与树脂混溶，含有活性基团，可以参与树脂的固化反应，提高断裂伸长率和冲击强度，但热变形温度有所下降，这种物质称之为增柔剂（flexibizer），常用的有液体聚硫橡胶、液体丁腈橡胶，由于它们与树脂适量配合，可以制成结构胶黏剂，所以也将增柔剂归入增韧剂之类。
增柔与增韧虽是相互关联又不相同的概念，但实际上却很难严格区分开来。
从理论上讲增韧与增柔不同，增韧它不使材料整体柔化，而是将环氧树脂固化物均相体系变成一个多相体系，即增韧剂聚集成球形颗粒在环氧树脂的交联网络构成的连续相中形成分散相，抗开裂性能发生突变，断裂韧性显著提高，但力学性能、耐热性损失较小。
二、增韧机理不同类型的增韧剂，有着不同的增韧机理。
液体聚硫橡胶可与环氧树脂反应，引入一部分柔性链段，降低环氧树脂模量，提高了韧性，却牺牲了耐热性。
液体丁腈橡胶作为环氧树脂的增韧剂，室温固化时几乎无增韧效果，粘接强度反而下降；只有中高温固化体系，增韧与粘接效果较明显。
端羧基液体丁腈橡胶增韧环氧树脂，固化前相容，固化后分相，形成“海岛结构”，既能吸收冲击能量，又基本不降低耐热性。
PET增韧剂
聚对苯二甲酸乙二醇酯是由对苯二甲酸(PTA)和乙二醇缩聚而成,
通常称为聚酯或PET。
PET价格低廉，具有优良的耐磨性、耐热性、耐化学药品性、电绝缘性和力学强度高等特性，广泛用于合成涤纶纤维及薄膜制造、民用吹塑，还可以作为工程塑料用于机械、电子、汽车、电器制造和消费品。
但是由于PET的玻璃化温度、熔点比较高，模温高，结晶速度较慢且随树脂相对分子质量的增大而降低, 结晶速率小、结晶结构不均匀，成型加工困难、成型周期长，制品表面粗糙、光泽度差，冲击韧性也不好，吸水性大等缺点，因而大大限制了PE T的应用范围。
自上世纪70年代以来人们尝试通过各种途径对PET 进行改性。
南京塑泰的PET增韧剂：用于PET及其合金材料的相容剂与增韧剂，对PET的改性起到很好的增韧作用。
聚酯增韧剂SOG-02
国内1 3.0~6.0
国内2 0.5~1.0
~4.0
6.0
Байду номын сангаас1.0~8.0
2.0
白色半透明 白色半透明 白色不透明
白色不透明
增韧剂在纯PBT增韧中评价对比
基本配方体系： PBT:80份(粘度：1.0)，增韧剂：20份 70
60 50 40
30
20 10 0
SOG-02 AX8900 国内1 国内2
1/10缺口冲击强度(J/m)
中国相容剂领域的技术领导者
添加“佳易容”相容剂，塑料改性更容易！
聚酯增韧剂：SOG-02
聚酯增韧剂SOG-02简介
原理介绍 聚酯增韧剂SOG-02通过南通日之升特殊的反应挤出技术开发，其选用与聚酯的端羧
基和端羟基具有高反应活性的GMA官能团接枝到乙烯类弹性体上，达到增韧的目的；
不仅如此，在反应挤出过程中，材料中还选用了特殊的第二单体保证GMA反应性官 能团的接枝效率和接枝稳定性，提高了增韧剂的稳定性进而提高增韧材料的稳定性。 用途
阻燃性：UL-94(1.6mm)：均为V-0
可用于PBT、PET、PC的增韧，增强增韧和阻燃增强增韧，提高聚酯的抗冲击性
和延伸率。 可用于PC/PBT、PC/PET、PC/ABS合金的相容剂。
聚酯增韧剂与类似产品性能对比
增韧剂基本性能对比
产品 活性基团含量%
MFR/（g/10min） 190℃,2.16kg 颜色
SOG-02 ~2.0
AX8900 8.0
60
50
40 30 20 10 0 无增韧剂 AX8900 SOG-02 无缺口冲击/KJ/m2 缺口冲击/KJ/m2
增韧剂在阻燃增强PBT中评价对比
环保型塑胶高效增韧剂QT
环保型塑胶高效增韧剂QT-P-N7
概述：
本产品是针对塑胶产品韧性不够,容易脆化等现象而研发生产的塑胶增韧母粒。
其与复合材料混合不仅提高其抗曲性，抗张性，而且大幅度提高产品的柔软性和韧性。
外观：白色透明颗粒
用途：
用于PA6、PA66、PE、PET、PC、PVC……等增强韧性，提高PC、PBT、PC/ABS、PC/PBT……等合金的柔软性，增塑强韧等。
特性：
◆可大幅度提高塑胶产品的柔软性。
◆当复合材料添加其它助剂产生韧性不够或脆化等问题时，添加本产品可恢复其物性,增强韧性和柔软性。
◆其极低添加量即可起到相当效果。
◆环保型产品，在塑胶使用情况下无任何副作用，不含有毒成分，符合安全标准，广泛适用于玩具、电器以及家庭用品制造等。
◆本产品不仅增强复合材料的韧性，而且加强拉伸、曲折强度，降低吸水率，防止低温脆化，增强防滑性。
添加量：
建议用量为5‰-2%，可根据韧性要求，兼顾成本，适量增减。
标准包装：20KG/袋
贮存方法：（详见MSDS）建议标准贮存条件如下：
▲贮存于室内，避免潮湿
▲温度低于70℃
▲避免紫外光照射
▲不要打开包装（如被打开，避免暴露在外，并且于一个月内用完）
▲室温保存
保质期：如果原包装保存得当，建议保质期为从生产日期起一年。
塑胶原料加增韧剂的工艺流程
塑胶原料加增韧剂的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑胶原料加增韧剂的工艺流程塑胶原料是一种非常常见的工业原材料，可以被广泛应用于各种制造业中。
有机硅核壳粒子增韧剂
有机硅核壳粒子增韧剂1. 引言有机硅核壳粒子增韧剂是一种新型的增韧剂，具有广泛的应用潜力。
本文将从以下几个方面对有机硅核壳粒子增韧剂进行探讨：概述、制备方法、应用领域、优势和展望。
2. 概述有机硅核壳粒子增韧剂是一种具有特殊结构的材料，其核心是有机硅材料，外部包覆一层壳层。
由于有机硅材料具有良好的耐高温、耐腐蚀性能，而壳层则可以提供更好的增韧效果和界面亲和性。
有机硅核壳粒子增韧剂的制备方法多种多样，常见的有湿法合成、溶胶-凝胶法和热聚合法等。
3. 制备方法3.1 湿法合成湿法合成是一种常用的有机硅核壳粒子增韧剂制备方法。
其基本步骤包括：将有机硅前驱体以溶胶的形式分散在溶剂中，加入适量的沉淀剂，在高温高压条件下反应一定时间，形成核心-壳结构的有机硅粒子。
3.2 溶胶-凝胶法溶胶-凝胶法是另一种常用的有机硅核壳粒子制备方法。
它的基本步骤是：将有机硅前驱体在溶剂中形成溶胶，通过调节溶胶的条件（如pH值、温度等）使其发生凝胶反应，形成核-壳结构的有机硅粒子。
3.3 热聚合法热聚合法是一种较为简单的有机硅核壳粒子制备方法。
通过控制有机硅材料在高温条件下聚合反应，可以得到具有核-壳结构的有机硅粒子。
4. 应用领域由于有机硅核壳粒子增韧剂具有优异的性能，因此其在许多领域中得到了广泛应用。
4.1 塑料增韧有机硅核壳粒子增韧剂可以在塑料中加入，通过提高塑料的韧性，增加其力学性能和耐冲击性能。
在塑料制品的生产中，有机硅核壳粒子增韧剂可以起到增强材料性能的作用，提高材料的可加工性和使用寿命。
4.2 橡胶增韧有机硅核壳粒子增韧剂在橡胶领域中也有广泛的应用。
它可以与橡胶分子发生相互作用，改善橡胶的加工性能和力学性能。
有机硅核壳粒子增韧剂可以在橡胶制品中起到增强硬度和强度的作用，提高橡胶制品的耐磨性和耐老化性。
4.3 黏合剂增韧有机硅核壳粒子增韧剂还可以在黏合剂中起到增韧的作用。
它可以提高黏合剂的粘结强度和耐热性，增加黏合剂在高温环境下的使用寿命。
有机硅核壳增韧剂
有机硅核壳增韧剂下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!有机硅核壳增韧剂在复合材料领域中起着举足轻重的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

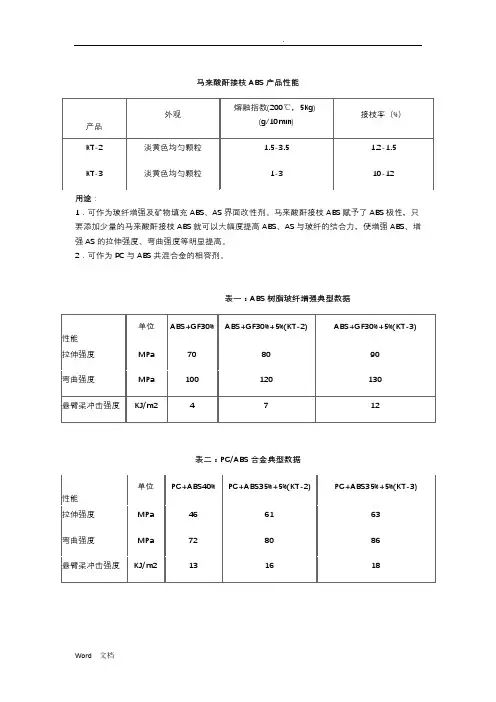

马来酸酐接枝ABS产品性能
产品
外观
熔融指数(200℃，5Kg)
(g/10min)
接枝率（%）
KT-2
淡黄色均匀颗粒
淡黄色均匀颗粒
1-3
10-12
用途：
1．可作为玻纤增强及矿物填充ABS、AS界面改性剂。马来酸酐接枝ABS赋予了ABS极性，只要添加少量的马来酸酐接枝ABS就可以大幅度提高ABS、AS与玻纤的结合力，使增强ABS、增强AS的拉伸强度、弯曲强度等明显提高。
包装及储运：20Kg牛皮纸袋内衬塑料袋装，按非危险品，在干燥条件下储运，避日光、雨淋。
PBT增韧剂产品性能
产品
外观
熔融指数(190℃，(g/10min)
接枝率(%)
KT-16
白色颗粒
白色颗粒
白色颗粒
白色颗粒
白色颗粒
用途：1.用于PC、PBT、PET增韧、增强增韧。提高PBT、PET的抗冲击性，提高伸长率。
2．可作为PC与ABS共混合金的相容剂。
表一：ABS树脂玻纤增强典型数据
性能
单位
ABS+GF30%
ABS+GF30%+5%(KT-2)
ABS+GF30%+5%(KT-3)
拉伸强度
MPa
70
80
90
弯曲强度
MPa
100
120
130
悬臂梁冲击强度
KJ/m2
4
7
12
表二：PC/ABS合金典型数据
性能
单位
PC+ABS40%
PC+ABS35%+5%(KT-2)
PC+ABS35%+5%(KT-3)
拉伸强度
MPa
46
61
63
弯曲强度
MPa
72
80
86
悬臂梁冲击强度
KJ/m2
13
16
18
马来酸酐接枝PS(KT-5)产品说明
特 性： 本品为马来酸酐接枝的PS共混物，外观：淡黄色颗粒，接枝率：15-18%，熔融指数：(200℃，5Kg)：。该产品具有接枝率高，接枝完全，无毒、无味的特点，克服了马来酸酐接枝物浓烈的气味。
性能（Performance）
单位（Unit）
ABS+GF30%
ABS+GF30%+3%(KT－5)
拉伸强度（Tensile strength）
MPa
70
120
弯曲强度（Flexural strength）
MPa
100
143
悬臂梁冲击强度
（Izod notched impact strength）
KJ/m2
其中KT-4可直接与各种ABS原料、回料等混合，直接注射成型，提高ABS制品的抗冲击强度。
表一：ABS树脂增韧典型数据
性能
单位
ABS
ABS+5%(KT-4)
ABS+5%(KT-6)
ABS+10%(KT-4)
ABS+10%(KT-6)
拉伸强度
MPa
建议用量：5%，可根据韧性要求，兼顾成本，适量增减(3-10%)。
包装及储运：20Kg牛皮纸袋内衬塑料袋装，按非危险品，在干燥条件下储运，避日光、雨淋。
ABS增韧剂性能
产品
外观
熔融指数(200℃，5Kg)（g/10min）
KT-4
淡黄色均匀颗粒
白色粉末
——
用 途：用于ABS增韧等，提高ABS的抗冲击性。
PA66 +12%（尼龙增韧剂）
PA66 +20%（尼龙增韧剂）
KT-915
KT-10A
KT-915
KT-10A
拉伸强度
MPa
75
53
54
47
50
弯曲强度
MPa
102
59
62
55
57
悬臂梁冲击强度
KJ/m2
8
60
57
86
80
注：上述数据为实验典型值，真实可靠。仅供参考，不作为正式质保承诺。
建议用量：可根据韧性要求，兼顾成本，适量增减(5-25%)。PA6、PA66增强增韧3-5%，尼龙与聚丙烯、聚乙烯共混合金的相容剂5%。
4
10
表二（Figure 2）：PA6/ABS合金典型数据（Typical data of PA6/ABS alloy）
性能（Performance）
单位（Unit）
PA6+ABS20%
PA6+ABS15%+5%(KT－5)
拉伸强度（Tensile strength）
MPa
46
51
弯曲强度（Flexural strength）
2．用于PC/PBT、PC/PET，PC/ABS合金相容剂。
表一：PBT树脂增强增韧典型数据
性 能
单位
PBT+ GF 30%
PBT+ GF 30% +5%(PBT增韧剂)
KT-16
KT-20
KT-22
KT-22A
KT-27A
拉伸强度
MPa
120
101
115
113
111
112
弯曲强度
MPa
170
148用 ຫໍສະໝຸດ ：1．可作为玻纤增强ABS、AS、矿物填充ABS界面改性剂。马来酸酐接枝PS赋予了ABS极性，只要添加少量的马来酸酐接枝PS就可以大幅度提高ABS、AS与玻纤的结合力，使增强ABS、增强AS的拉伸强度、弯曲强度等明显提高。
2．可作为尼龙与ABS，PC与ABS共混合金的相容剂。.
表一（Figure 1）：ABS树脂玻纤增强典型数据（Typical data of ABS/GF）
表一：PA6树脂增韧典型数据
性 能
单 位
PA6
PA6+12%（尼龙增韧剂）
PA6+20%（尼龙增韧剂）
KT-9
KT-10A
KT-9
KT-10A
拉伸强度
MPa
70
65
57
51
47
弯曲强度
MPa
92
86
80
78
75
悬臂梁冲击强度
KJ/m2
10
40
42
76
78
表二：PA66树脂增韧典型数据
性 能
单位
PA66
170
165
163
164
悬臂梁冲击强度
KJ/m2
9
13
18
16
15
15
表二：PC/PBT合金典型数据
性 能
单位
PC+PBT25%
PC+PBT20%+5%（PBT增韧剂）
KT-20
KT-22
KT-22A
拉伸强度
MPa
分层
不相容
54
51
53
弯曲强度
MPa
86
88
87
悬臂梁冲击强度
KJ/m2
65
62
59
注：上述数据为实验典型值，真实可靠。仅供参考，不作为正式质保承诺。
产品
外观
熔融指数(190℃，：g/10min
接枝率
密度(g/cm3)
KT-9
白色或淡黄色均匀颗粒
白色或淡黄色均匀颗粒
白色均匀颗粒
用途：
1．用于PA6、PA66增韧等。提高尼龙的抗冲击性，耐寒性，成型加工性，降低吸水率。
2．用于尼龙与聚丙烯、聚乙烯共混合金的相容剂。
3．用于矿物和玻璃纤维填充的尼龙的大分子改性剂(偶联剂)。
MPa
65
72
悬臂梁冲击强度
（Izod notched impact strength）
KJ/m2
6
9
注：上述数据为实验典型值，真实可靠。仅供参考，不作为正式质保承诺。
使用方法：按比例与ABS、PC、PA等树脂混合造粒。
尼龙增韧剂产品说明
特性：此系列产品为马来酸酐、丙烯酸酯双官能化的乙烯类弹性体。
尼龙增韧剂产品性能
