第九章 使用万用表检测晶闸管
晶闸管检测
电子测量方法与测量仪器9——晶闸管测量(2)晶闸管检测晶闸管也叫可控硅，是半导体器件的一个门类，有单向晶闸管、双向晶闸管、可关断晶闸管、光控晶闸管、快速晶闸管等，主要用于可控整流和电力控制，在电器电路中也有广泛的应用，如用作各种交直流无触点开关、输出驱动和自动保护电路中的执行部件等。
本小节主要介绍使用万用表对普通中、小功率单向晶闸管和双向晶闸管，进行好坏判断和管脚识别的方法。
单向晶闸管：图（3-26）是单向晶闸管的内部结构示意和电路符号。
它是由四层半导体PNPN 叠合而成，形成三个PN 结（J1、J2、J3），a 为阳极、k 为阴极、g为控制极。
其电路符号概括了其基本功能，即相当于一个可以控制的二极管，g 为控制端：当触发电压Vgk=0时，a 与k 之间正反向均不通（关断）；当Vgk＞0 且高于规定的触发电压时，晶闸管开启，a 与k 之间相当于普通二极管的特性（单向导电）。
a 与k 之间的电压Vak 成为阳极电压，需要特别注意的是：当Vak＞0，并触发使其导通后，即使断开触发电压Vgk，a 与k 之间仍能继续维持导通状态，只有当阳极电压Vak 减少到很小（接近零）时，晶闸管才能恢复关断状态。
单向晶闸管的检测依据上述的特性进行，步骤如下：判别管脚：万用表置于[×10]或[×1]档，测量晶闸管任意两脚间的电阻，当指示为低阻值时，黑表笔所接的是控制极g，红表笔所接的是阴极k，余下的一个脚为阳极a，其他情况下阻值均应为无穷大，否则该管可能是坏的；触发检测：万用表置于[×10]或×1]档，将黑表笔接阳极a，红表笔接阴极k，万用表应指示为不通（零偏）；此时如果让控制极g 接触一下黑表笔，万用表应指示导通（接近满偏）；即使断开控制极g，只要阳极a 和阴极k 保持与表笔接触，就能一直维持导通状态。
如果上述测量过程不能顺利进行，说明该管是坏的。
双向晶闸管：双向晶闸管可以直接用于对交流电的控制，如交流电设备的无级调速、调光、恒温等控制。
万用表的使用和晶体管极性的判别
2.1 万用表的使用和晶体管极性的判别一、实验目的熟悉并掌握模拟、数字万用表的使用方法及二极管、三极管极性判别及参数的测试。
二、实验原理1.模拟万用表的使用：测量之前先调整表盖上调零器，使指针处于“0”位上。
红黑表笔分别插入“+”“-”插座中，如测量交、直流2500V或直流5A时，黑表笔不动，只将红表笔分别插入标有“2500V”或“5A”的插座中。
当被量未知大小时，应将量程开关转到最大量程，然后逐步减小量程，使指针偏转到刻度线的20%──80%之间为宜。
刻度线共六条，从上至下，第一条专供测电阻用；第二条供测交直流电压、直流电流之用；第三条供测晶体管放大倍数之用；第四条供测电容之用；第五条供测电感之用；第六条供测音频电平。
图2-1-1 (a)图2-1-1 (b)1）直流电流测量I直流电流分六挡（0.05mA、0.5mA、5mA、50mA、500mA、5A）估算被测电流，把量程开关转至适当直流电流档，红表笔接高电位黑表笔接低电位，串接于被测电路中。
测量中指针偏左，说明表笔接反。
2) 直流电压测量V直流电压分九档（0.25V、1V、2.5V、10V、50V、250V、500V、1000V、2500V）估算被测电压，选择适当的直流电压档，红表笔接高电位，黑表笔接低电位，并联于被测电路之上。
测量中指针偏左，说明表笔接反。
3)交流电压测量交流电压分六档（10V、50V、250V、500V、1000V、2500V）估算被测电压，选择适当的交流电压档，红、黑表笔跨接于被测电路两端。
4)直流电阻测量Ω量程开关转至电阻档，电阻档分五挡（R×1Ω、R×10Ω、R×100Ω、R×1k、R×10K），当使用欧姆档时，先将表笔短接，调整“调零电位器”使指针对准欧姆“0”位上，然后分开表笔进行测量，被测电阻接表笔两端，“被测电阻值=刻度值 量程值”。
如测电路中的电阻时，应切断电源，有电容时应对其放电。
第九章使用万用表检测晶闸管.doc

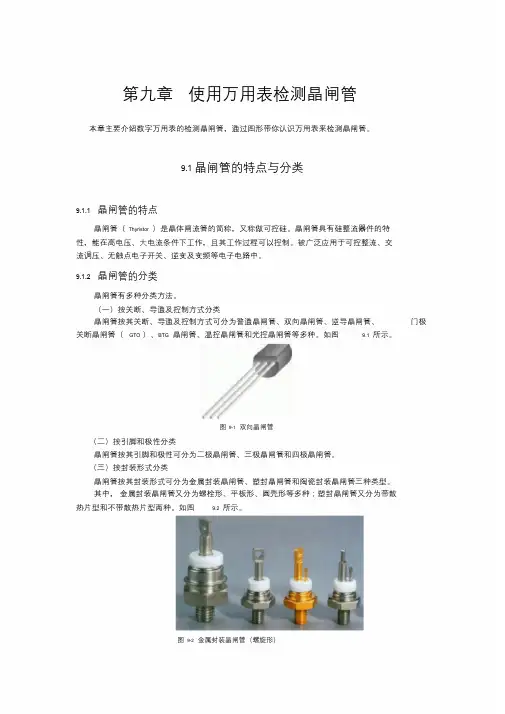

第九章使用万用表检测晶闸管本章主要介绍数字万用表的检测晶闸管，通过图形带你认识万用表来检测晶闸管。
9.1 晶闸管的特点与分类9.1.1 晶闸管的特点晶闸管（Thyristor ）是晶体闸流管的简称，又称做可控硅。
晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制。
被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。
9.1.2 晶闸管的分类晶闸管有多种分类方法。
（一）按关断、导通及控制方式分类晶闸管按其关断、导通及控制方式可分为普通晶闸管、双向晶闸管、逆导晶闸管、门极关断晶闸管（GTO ）、BTG 晶闸管、温控晶闸管和光控晶闸管等多种。
如图9.1 所示。
图9-1 双向晶闸管（二）按引脚和极性分类晶闸管按其引脚和极性可分为二极晶闸管、三极晶闸管和四极晶闸管。
（三）按封装形式分类晶闸管按其封装形式可分为金属封装晶闸管、塑封晶闸管和陶瓷封装晶闸管三种类型。
其中，金属封装晶闸管又分为螺栓形、平板形、圆壳形等多种；塑封晶闸管又分为带散热片型和不带散热片型两种。
如图9.2 所示。
图9-2 金属封装晶闸管（螺旋形）（四）按电流容量分类晶闸管按电流容量可分为大功率晶闸管、中功率晶闸管和小功率晶闸管三种。
通常，大功率晶闸管多采用金属壳封装，而中、小功率晶闸管则多采用塑封或陶瓷封装。
如图9.3 所示。
图9-3 大功率晶闸管（五）按关断速度分类晶闸管按其关断速度可分为普通晶闸管和高频（快速）晶闸管。
如图9.4 所示。
图9-4 高频（快速）晶闸管9.2 单向晶闸管的检测9.2.1 检测单向晶闸管的操作方法方法一(1) 将数字万用表置于电阻20kΩ挡, 红表笔接阳极A, 黑表笔接阴极K, 把控制极G悬空,此时晶闸管截止, 万用表显示溢出符号“1”, 如图9.5 所示。
图9-5 欧姆档(2) 然后在红表笔与阳极 A 保持接触的同时, 用它的笔尖接触一下控制极G(将A极与G极短接一下), 给晶闸管加上正触发电压, 晶闸管立即导通, 显示值减小到几百欧至几千欧, 若显示值不变, 说明晶闸管已损坏。
电工用万用表测量元件
中级电工: 用万用表测量元件一、单向晶闸管的判断简单地说：1、单向晶闸管G-K通，其余不通。
通时黑G红K：2、红接K，黑接A，短接AG则触发导通，离开G后仍通。
详细地说：晶闸管有三个电极，即阳极、阴极和控制极。
用万用表测量极间电阻的方法可以判断晶闸管的好坏和触发能力。
测量时，将量程开拔到R×100位置，测量晶闸管阳极与阴极间正、反向电阻，正常的晶闸管电阻都在应几百千欧以上，若正反向电阻只有几欧或几十欧左右，则说明晶闸管已短路损坏。
然后将万用表量程开关拨在R×10或R×1位置，测量控制极与阴极间的正、反向电阻值，正常的晶闸管正向电阻为几欧至几百欧之内，反向电阻较大。
由于控制的二极管特性并不太理想，反向时不完全呈阻断状态，故有时测得的电阻较小，这并不能说明控制极特性不好。
测试时，若控制极与阴极间的正反电阻都很小接近零或极大，说明晶闸管已损坏。
用万用表检查晶闸管触发能力的方法，是将万用表量程拨至R×1档，将黑表笔接阳极，红表笔接阴极，记下表针置。
然后用一导线或通过开关，也可直接用表笔，将晶闸管阳极与控制极短接一下，这相当于给控制极加上控制电压，晶闸管导通，表针读数为几~几十欧，再把导线断开，若读数不变，证明晶闸管质量良好，本法仅适用小容量晶闸管，对于中容量和大容量晶闸管，可在万用表R ×1档上再串联一两节1.5V电池测试二、双向晶闸的测试简单地说：某两脚正反电阻都通（×10或×1K），电阻小的那一次，黑笔所接为G，红笔为参考主电极T1（小时黑门红参）三、单结晶体管管脚的判断把万用表置于R×1K档，任意测量两个管脚间的正、反向电阻，其中必有两个电极间的正、反向电阻是相等的，这两个管脚分别为第一基B1和第二基极B2。
单结晶体管是在一块高阻率的N型硅半导体基片上引出两个欧姆接触的电极作为基极B1和B2，B1和B2之间的电阻就是硅片本的电阻，所以正反电阻相同约为（3~10KΩ），而另一只管脚为发射极E。
如何正确测量三极管和晶闸管

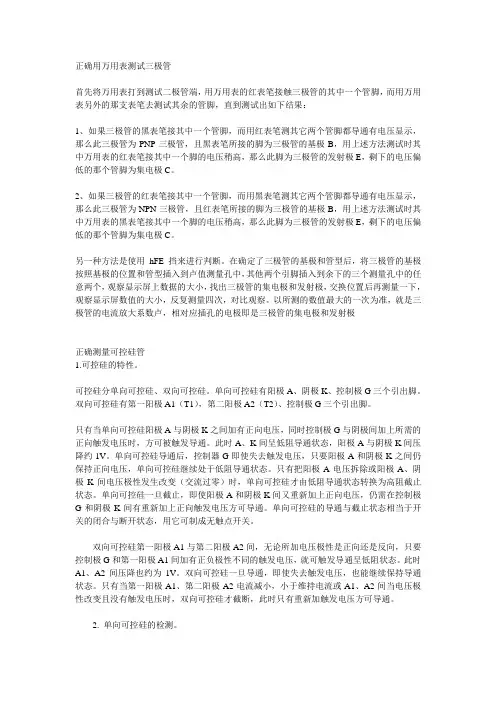

正确用万用表测试三极管首先将万用表打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
另一种方法是使用hFE 挡来进行判断。
在确定了三极管的基极和管型后，将三极管的基极按照基极的位置和管型插入到卢值测量孔中，其他两个引脚插入到余下的三个测量孔中的任意两个，观察显示屏上数据的大小，找出三极管的集电极和发射极，交换位置后再测量一下，观察显示屏数值的大小，反复测量四次，对比观察。
以所测的数值最大的一次为准，就是三极管的电流放大系数卢，相对应插孔的电极即是三极管的集电极和发射极正确测量可控硅管1.可控硅的特性。
可控硅分单向可控硅、双向可控硅。
单向可控硅有阳极A、阴极K、控制极G三个引出脚。
双向可控硅有第一阳极A1（T1），第二阳极A2（T2）、控制极G三个引出脚。
只有当单向可控硅阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。
此时A、K间呈低阻导通状态，阳极A与阴极K间压降约1V。
单向可控硅导通后，控制器G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，单向可控硅继续处于低阻导通状态。
只有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变（交流过零）时，单向可控硅才由低阻导通状态转换为高阻截止状态。
万用表测晶闸管的方法
万用表测晶闸管的方法宝子们，今天咱们来唠唠用万用表测晶闸管这个事儿。
晶闸管这玩意儿在电路里可挺重要的呢。
咱先说说怎么用万用表的电阻档来测。
一般把万用表打到电阻档，就像要去探寻晶闸管内部小秘密一样。
对于小功率的晶闸管，咱们可以先测一下它的阳极和阴极之间的电阻。
正常情况下，这个电阻值可大啦，就好像它们之间隔着一条宽宽的河，电流不太容易过去呢，所以万用表显示的电阻数值会比较大。
要是这个电阻很小，那可能晶闸管就有点小毛病啦，就像身体不健康了一样。
再来说说门极和阴极之间的电阻。
这时候的电阻值应该比较小，就像是它们之间有一条小捷径似的。
如果这个电阻特别大或者无穷大，那这个门极和阴极之间的连接可能就出问题喽。
还有哦，如果是测量大功率的晶闸管，万用表的电阻档有时候可能不太好准确判断。
这时候呢，咱们可以用万用表的二极管档来辅助一下。
就像是给万用表换个小工具，让它能更好地查看晶闸管的情况。
在测量的时候呀，宝子们一定要把晶闸管的引脚认清楚哦。
要是引脚认错了，就像认错了路，测出来的结果肯定是不对的。
而且，测量的时候手不要抖，稳稳地拿着表笔，就像稳稳地握住幸福一样。
如果手抖的话，可能会造成表笔接触不良，那测出来的数据可就不准啦。
另外呢，要是测出来的结果有点奇怪，宝子们可以多测几次。
就像对一个事情有疑惑的时候，多思考几遍一样。
有时候可能是接触的小问题，多测几次就能找到正确的结果啦。
总之呢，用万用表测晶闸管虽然看起来有点小复杂，但只要咱们细心、耐心，就像对待自己心爱的小宠物一样，就一定能把它的好坏给测出来的。
宝子们，加油哦！。
单向晶闸管（可控硅）管脚极性及好坏检测方法
单向晶闸管（可控硅）管脚极性及好坏检测方法单向晶闸管(可控硅)管脚极性及好坏检测方法单向晶闸管的检测(1)判别各电极：根据普通晶闸管的结构可知，其门极G与阴极K 极之间为一个PN结，具有单向导电特性，而阳极A与门极之间有两个反极性串联的PN结。
因此，通过用万用表的R×100或R×1 k Q档测量普通晶闸管各引脚之间的电阻值，即能确定三个电极。
具体方法是：将万用表黑表笔任接晶闸管某一极，红表笔依次去触碰另外两个电极。
若测量结果有一次阻值为几千欧姆(kΩ)，而另一次阻值为几百欧姆(Ω)，则可判定黑表笔接的是门极G。
在阻值为几百欧姆的测量中，红表笔接的是阴极K，而在阻值为几千欧姆的那次测量中，红表笔接的是阳极A，若两次测出的阻值均很大，则说明黑表笔接的不是门极G，应用同样方法改测其他电极，直到找出三个电极为止。
也可以测任两脚之间的正、反向电阻，若正、反向电阻均接近无穷大，则两极即为阳极A和阴极K，而另一脚即为门极G。
普通晶闸管也可以根据其封装形式来判断出各电极。
例如：螺栓形普通晶闸管的螺栓一端为阳极A，较细的引线端为门极G，较粗的引线端为阴极K。
平板形普通晶闸管的引出线端为门极G，平面端为阳极A，另一端为阴极K。
金属壳封装(T0—3)的普通晶闸管，其外壳为阳极A。
塑封(T0—220)的普通晶闸管的中间引脚为阳极A，且多与自带散热片相连。
图1为几种普通晶闸管的引脚排列。
(2)判断其好坏：用万用表R×1 kΩ档测量普通晶闸管阳极A与阴极K之间的正、反向电阻，正常时均应为无穷大(∞)；若测得A、K之间的正、反向电阻值为零或阻值均较小，则说明晶闸管内部击穿短路或漏电。
测量门极G与阴极K之间的正、反向电阻值，正常时应有类似二极管的正、反向电阻值(实际测量结果要较普通二极管的正、反向电阻值小一些)，即正向电阻值较小(小于2 kΩ)，反向电阻值较大(大于80 kΩ)。
若两次测量的电阻值均很大或均很小，则说明该晶闸管G、K极之间开路或短路。
用万用电表对常用电子元器件检测
附录H 用万用电表对常用电子元器件检测用万用表可以对晶体二极管、三极管、电阻、电容等进行粗测。
万用表电阻档等值电路如附图（n）—1所示，其中的R0为等效电阻，丘为表内电池，当万用表处于R X 1、R X 100、R X 1K档时，一般，E o = 1.5V，而处于R X 10K档时，E =15V。
测试电阻时要记住，红表笔接在表内电池负端（表笔插孔标“+”号），而黑表笔接在正端（表笔插孔标以“-”号）。
1、晶体二极管管脚极性、质量的判别晶体二极管由一个PN结组成，具有单向导电性，其正向电阻小（一般为几百欧）而反向电阻大（一般为几十千欧至几百千欧），利用此点可进行判别。
（1）管脚极性判别将万用表拨到R X 100（或R X 1K）的欧姆档，把二极管的两只管脚分别接到万用表的两根测试笔上，如附图n—2所示。
如果测出的电阻较小（约几百欧），则与万用表黑表笔相接的一端是正极，另一端就是负极。
相反，如果测出的电阻较大（约百千欧），那么与万用表黑表笔相连接的一端是负极，另一端就是正极。
黒色唐笔红鱼丧笔黑色表老附图n—1万用表电阻档等值电路附图n—2判断二极管极性（2）判别二极管质量的好坏一个二极管的正、反向电阻差别越大，其性能就越好。
如果双向电值都较小, 说明二极管质量差，不能使用；如果双向阻值都为无穷大，则说明该二极管已经断路。
如双向阻值均为零，说明二极管已被击穿。
利用数字万用表的二极管档也可判别正、负极，此时红表笔（插在“ 插孔）带正电，黑表笔（插在“ COM插孔）带负电。
用两支表笔分别接触二极管两个电极，若显示值在1V以下，说明管子处于正向导通状态，红表笔接的是正极，黑表笔接的是负极。
若显示溢出符号“ 1”，表明管子处于反向截止状态，黑表笔接的是正极，红表笔接的是负极。
2、晶体三极管管脚、质量判别可以把晶体三极管的结构看作是两个背靠背的 PN 结，对NPN 型来说基极是 两个PN 结的公共阳极，对PNP 型管来说基极是两个PN 结的公共阴极，分别如附 图U — 3所示。
万用表检测晶体管
用机械万用表检测晶体管万用表粗测晶体管时，万用表应置于电阻档，其等效电路如图1中虚线框内所示，其中以R0为等效内阻，U0为表内电压源。
当万用表置于R×1、R×100、R×1k档时，U0＝1.5V。
1、测二极管万用表置R×lk档，两表笔分别接二极管的两极，若测得的电阻较小(硅管数干欧、锗管数百欧)，说明二极管的PN结处于正向偏置，则黑表笔接的是正极，红表笔接的是负极。
反之二极管处于反向偏置时，呈现的电阻较大(硅管约数百千欧以上，锗管约数百干欧)，则红表笔接的是正极，黑表笔接的是负极。
若正反向电阻均为无穷大或均为零或比较接近，说明二极管内部开路或短路或性能变差。
图1 测二极管由于发光二极管不发光时，其正反向电阻均较大且无明显差异，故一般不用万用表判断发光二极管的极性。
常用的办法是将发光二极管与一数百欧(如330欧) 电阻串联，然后加3V一5V的直流电压，若发光二极管亮，说明二极管正向导通，则与电源正端相接的为正极，与负端相接的为负极。
如果二极管反接则不亮。
要特别说明的是，不少人测试发光二极管的方法不正确。
如用9V层叠电池直接点亮发光二极管，虽然可正常点亮，但这种作法在理论上是完全错误的。
发光二极管的外特性与稳压二极管相同，导通时其端压为1.9V左右（5mm)。
当它与电源相连时，回路中必须设置限流电阻，否则一旦外加电压超过导通压降，将由于过流而损坏。
直接用层叠电池点亮时可正常点亮不损坏发光二极管，是因为层叠电池有较大的内阻，正是内阻起到了限流作用。
如果用蓄电池或稳压电源直接点亮发光二极管，则由于内阻小，无法起到限流作用，顷刻将发光二极管烧毁。
稳压二极管与变容二极管的PN结都具有正向电阻小反向电阻大的特点，其测量方法与普通二极管相同。
但须注意：稳压二极管的反向电阻较普通二极管小。
2、测晶体三极管利用万用表可以判别三极管的类型和极性，其步骤如下：①判别基极B和管型时万用表置月×lk 档，先将红表笔接某一假定基极B，黑表笔分别接另两个极，如果电阻均很小(或很大)，而将红黑两笔对换后测得的电阻都很大(或很小)，则假定的基极是正确的。
万用表针对晶闸管的检测
万用表针对晶闸管的检测晶闸管是晶体闸流管（Thyristor）的简称，由于它是一种大功率开关型半导体器件，故又称为可控硅。
晶闸管是一种大功率半导体器件，它的出现使半导体元件由弱电领域扩展到强电领域。
最常用的晶闸管又分为单向晶闸管和双向晶闸管。
单向晶闸管又名可控硅整流器、晶体闸流管（Silicon Controlled Rectif ier，SCR），它是一种由PNPN四层半导体材料构成的三端半导体器件，三个引出电极的名称分别为阳极A、阴极K和门极G（又称栅极）。
单向晶闸管的阳极与阴极之间具有单向导电的性能，其内部电路可以等效为由一只PNP三极管和一只NPN三极管组成的组合管，如图1所示。
图1 单向晶闸管内部电路结构单向晶闸管的内部等效电路如图2所示。
图2 单向晶闸管的内部等效电路双向晶闸管（Triode AC Switch，TRIAC）是在单向晶闸管的基础上研制的一种新型半导体器件，它是由NPNPN五层半导体材料构成的三端半导体器件，其三个电极分别为主电极T1、主电极T2和门极G。
双向晶闸管的阳极与阴极之间具有双向导电的性能，其内部电路可以等效为两只普通晶闸管反相并联组成的组合管，双向晶闸管的内部等效电路如图3所示。
图3 双向晶闸管的内部等效电路1、用指针式万用表检测晶闸管先用R ×1或R ×10挡任测两个极之间的电阻值，若正、反向测指针均不动，可能是A、K极或G、A极（对单向晶闸管）也可能是T2、T1极或T2、G极（对双向晶闸管）。
若其中有一次测量指示数值为几十至几百欧，则为单向晶闸管。
且红表笔所接为阴极K，黑表笔接的为门极G，剩下即为阳极A。
若正、反向测指示的数值均为几十至几百欧，则为双向晶闸管。
其中必有一次阻值稍大，阻值稍大的一次红表笔接的为门极G，黑表笔所接为主电极T1，余下是主电极T2。
2、用数字式万用表检测晶闸管将数字式万用表拨至二极管挡，红表笔固定任接某个引脚，用黑表笔依次接触另外两个引脚，如果在两次测试中，一次显示值小于1V，另一次显示溢出符号“0.L”或“1”（视不同的数字式万用表而定），表明红表笔接的引脚不是阴极K（单向晶闸管）就是主电极T2（双向晶闸管）。
晶闸管测试方法
晶闸管测试方法(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--（一）单向晶闸管的检测 1．判别各电极根据普通晶闸管的结构可知，其门极G与阴极K极之间为一个PN结，具有单向导电特性，而阳极A与门极之间有两个反极性串联的PN结。
因此，通过用万用表R×100A或R×1k档测量普通晶闸管各引脚之间的电阻值，即能确定三个电极。
具体方法是：将万用表黑表笔任接晶闸管某一极，红表笔依次去触碰另外两个电极。
若测量结果有一次阻值为几千欧姆（kΩ），而另一次阻值为几百欧姆（Ω），则可判定黑表笔接的是门极G。
在阻值为几百欧姆的测量中，红表笔接的是阴极K，而在阻值为几千欧姆的那次测量中，红表笔接的是阳极A，若两次测出的阻值均很大，则说明黑表笔接的不是门极G，应用同样方法改测其它电极，直到找出三个电极为止。
也可以测任两脚之间的正、反向电阻，若正、反向电阻均接近无穷大，则两极即为阳极A和阴极K，而另一脚即为门极G。
普通晶闸管也可以根据其封装形式来判断出各电极。
例如：螺栓形普通晶闸管的螺栓一端为阳极A，较细的引线端为门极G，较粗的引线端为阴极K。
平板形普通晶闸管的引出线端为门极G，平面端为阳极A，另一端为阴极K。
金属壳封装（TO–3）的普通晶闸管，其外壳为阳极A。
塑封（TO–220）的普通晶闸管的中间引脚为阳极A，且多与自带散热片相连。
图8-15为几种普通晶闸管的引脚排列。
2．判断其好坏用万用表R×1k档测量普通晶体管阳极A与阴极K之间的正、反向电阻，正常时均应为无穷大（∞）若测得A、K之间的正、反向电阻值为零或阻值较小，则说明晶闸管内部击穿短路或漏电。
测量门极G与阴极K之间的正、反向电阻值，正常时应有类似二极管的正、反向电阻值（实际测量结果较普通二极管的正、反向电阻值小一些），即正向电阻值较小（小于2 kΩ），反向电阻值较大（大于80 kΩ）。
用万用表检测常用电子元器件方法
用万用表检测常用电子元器件方法电子设备中使用着大量各种类型的电子元器件，设备发生故障大多是由于电子元器件失效或损坏引起的。
因此正确检测电子元器件就显得尤其重要，这也是电子维修人员必须掌握的技能。
1．测整流电桥各脚的极性万用表置R×1k挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，如果读数均为无穷大，则黑表笔所接为桥堆的输出正极，如果读数为4～10k ，则黑表笔所接引脚为桥堆的输出负极，其余的两引脚为桥堆的交流输入端。
2．判断晶振的好坏先用万用表(R×10k挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电；再将试电笔插人市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的；若氖泡不亮，则说明晶振损坏。
3．单向晶闸管检测晶闸管共有3个PN结，我们可以通过测量PN结正、反向电阻的大小来判别它的好坏。
测量控制极(G)与阴极(C)之间的电阻时，如果正、反向电阻均为零或无穷大，表明控制极短路或断路；测量控制极(G)与阳极(A)之间的电阻时，正、反向电阻读数均应很大；测量阳极(A)与阴极(C)之间的电阻时，正、反向电阻都应很大。
可用万用表的R×lk或R×100挡测量任意两极之间的正、反向电阻，如果找到一对电极的电阻为低阻值(1 00 Ω～lkΩ)，则此时黑表笔所接的为控制极，红表笔所接为阴极，另一个极为阳极。
4．双向晶闸管的极性识别双向晶闸管有主电极l、主电极2和控制极，如果用万用表R×1k 挡测量两个主电极之间的电阻，读数应近似无穷大，而控制极与任一个主电极之间的正、反向电阻读数只有几十欧。
根据这一特性，我们很容易通过测量电极之间电阻大小，识别出双向晶闸管的控制极。
而当黑表笔接主电极l、红表笔接控制极时所测得的正向电阻总是要比反向电阻小一些，据此我们也很容易通过测量电阻大小来识别主电极1和主电极2。
怎样用万用表检测双向晶闸管？
怎样用万用表检测双向晶闸管？怎样用万用表检测双向晶闸管？(1)双向晶闸管的特性双向晶闸管结构如图(a)所示，它由NPNPN五层半导体叠合而成。
它实质上也可看成是由一个控制极的两只反向并联的单向晶闸管构成。
它有3个电极：控制极G、主电极T1和T2，T1和T2无阴阳极之分。
双向晶闸管符号如图(b)所示。
双向晶闸管的主电极T1、T2无论加正向还是反向电压，其控制极G的触发信号无论是正向还是反向，它都能被触发导通。
(2)双向晶闸管的检测根据双向晶闸管结构可知：G与T1相通，G、T1间正反向电阻应很小；G与T1、T1与T2之间正反向电阻都应接近∞处，所以用R×lk挡测量极与极之间的电阻可判断出主电极T2。
将万用表换到R×1挡，一支笔接T2，另一支笔接假设的T1，然后将假设的控制极G与T1或T2短接一下后离开，若指针摆动且保持几十欧的读数，说明极性假设正确，晶闸管正常。
否则需再假设判断一次，这种方法实质上就是根据它的工作特点进行检测的判断。
对于功率较大或功率较小但质量较差的双向晶闸管，应将万用表串接1～2节干电池，黑笔接电池的负极，然后再按上述方法检测。
利用自制的双向晶闸管检测仪来检测双向晶闸的好坏是十分简便又可靠的。
仪器的组成如图所示。
双向晶闸管检测仪电路模拟了双向晶闸管在实际电路中的工作条件，用一个连续的低频触发脉冲对双向晶闸管进行触发使其导通，将两只发光二极管反向并联在晶闸管的主回路中。
如果两只发光二极管能够交替闪光，说明该晶闸管是好的，否则就是坏的。
电路工作原理分析如下：电路中，NE555与R1、R2及CI 组成脉冲振荡器，输出脉冲频率为1Hz、占空比约等于0.5的方波脉冲。
此脉冲输出后，第一路经LEDI加至双向晶闸管的阳极，第二路通过R3和SB加至晶闸管的控制极，第三路通过R5加至VT1和VT2的基极。
这时如果按下SB，脉冲信号就会通过SB加至晶闸管的控制极。
如果双向晶闸管是好的，当脉冲的高电平输出时，VS会正向导通，VT2也会导通。
使用万用表检测双向晶闸管极性的方法是什么？
用万用表区分双向晶闸管电极的方法是：首先找出主电极T2。
将万用表置于R×100挡，用黑表笔接双向晶闸管的任一个电极，红表笔分别接双向晶闸管的另外两个电极，如果表针不动，说明黑表笔接的就是主电极T2。
否则就要把黑表笔再调换到另一个电极上，按上述方法进行测量，直到找出主电极T2。
T2确定后再按下述方法找出T1和G极。
由图1-1可见T1与G是由两个PN结反向并联的，因设计需要和结构的原因，T1与G之间的电阻值，依然存在正反向的差别。
用万用表R×10或R×1挡测T1和G之间的正、反向电阻，如一次是22Ω左右，一次是24Ω左右，则在电阻较小的一次（正向电阻）黑表笔接的是主电极T1，红表笔接的是控制极G。
双向晶闸管除了一个电极G仍然叫控制极外，另外两个电极通常不再叫阳极和阴极，而统称为主电极T1和T2。
双向晶闸管是一种N-P-N-P-N型5层结构的半导体。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
各种晶闸管(可控硅)的检测方法
各种晶闸管(可控硅)的检测方法1．单向晶闸管的检测(1)判别各电极：根据普通晶闸管的结构可知，其门极G与阴极K极之间为一个PN结，具有单向导电特性，而阳极A 与门极之间有两个反极性串联的PN结。
因此，通过用万用表的R×100或R×1 k Q档测量普通晶闸管各引脚之间的电阻值，即能确定三个电极。
具体方法是：将万用表黑表笔任接晶闸管某一极，红表笔依次去触碰另外两个电极。
若测量结果有一次阻值为几千欧姆(kΩ)，而另一次阻值为几百欧姆(Ω)，则可判定黑表笔接的是门极G。
在阻值为几百欧姆的测量中，红表笔接的是阴极K，而在阻值为几千欧姆的那次测量中，红表笔接的是阳极A，若两次测出的阻值均很大，则说明黑表笔接的不是门极G，应用同样方法改测其他电极，直到找出三个电极为止。
也可以测任两脚之间的正、反向电阻，若正、反向电阻均接近无穷大，则两极即为阳极A和阴极K，而另一脚即为门极G。
普通晶闸管也可以根据其封装形式来判断出各电极。
例如：螺栓形普通晶闸管的螺栓一端为阳极A，较细的引线端为门极G，较粗的引线端为阴极K。
平板形普通晶闸管的引出线端为门极G，平面端为阳极A，另一端为阴极K。
金属壳封装(T0—3)的普通晶闸管，其外壳为阳极A。
塑封(T0—220)的普通晶闸管的中间引脚为阳极A，且多与自带散热片相连。
图1为几种普通晶闸管的引脚排列。
(2)判断其好坏：用万用表R×1 kΩ档测量普通晶闸管阳极A与阴极K之间的正、反向电阻，正常时均应为无穷大(∞)；若测得A、K之间的正、反向电阻值为零或阻值均较小，则说明晶闸管内部击穿短路或漏电。
测量门极G与阴极K之间的正、反向电阻值，正常时应有类似二极管的正、反向电阻值(实际测量结果要较普通二极管的正、反向电阻值小一些)，即正向电阻值较小(小于2 kΩ)，反向电阻值较大(大于80 kΩ)。
若两次测量的电阻值均很大或均很小，则说明该晶闸管G、K极之间开路或短路。
怎样用万用表测试单向晶闸管？
怎样用万用表测试单向晶闸管？怎样用万用表测试单向晶闸管？(1)单向晶闸管的特性单向晶闸管结构如图(a)所示，由P型和N型半导体四层交替叠合而成。
它有3个电极：阳极A（从外层P型半导体引出）、阴极K（从外层N型半导体引出）、门极G（从内层P型半导体引出）。
单向晶闸管符号如图2-49 (b)所示。
单向晶闸管可以等效地看成是由一个PNP型三极管(VT1)和一个NPN型三极管(VT2)组成，如图所示。
开关SA断开时，VT1、VT2无基极电流，所以不导通；闭合开关SA，在回路中则形成强烈正反馈(ＩB2↑ →ＩC2↑→ ＩBI ↑→ＩC1↑→ＩB2↑)，使VT1、VT2迅速饱和导通；导通后，开关SA即可断开，因为VT2管的基极电流由VT1管的集电极电流提供，继续维持正反馈。
所以，门极也称控制极，它的作用仅仅是触发晶闸管的导通，一旦导通，控制极就失去了作用。
由此可知，单向晶闸管导通必须具备两个条件：首先阳极和阴极之间要加上正向电压，其次门极与阴极之间必须加上适当的正向触发电压。
晶闸管有导通和关断两种状态，导通后，要使它关断需要满足两个条件：一是将阳极电流减小到无法维持正反馈，二是将阳极电压减小到一定程度。
选用晶闸管时主要考虑两个参数：额定电压ＶRRM（即正反向峰值电压）、额定电流ＩT(AV)。
若晶闸管阳极与阴极（或者主电极T1和T2）两端施加的正反向电压过高，将会使它硬开通或击穿，这极易造成它的损坏。
晶闸管承受的正反向电压与电源电压、控制角a、以及电路的形式有关。
一般用经验公式：VRRM≥(1.5-2) VRM进行估算，VRM是晶闸管在工作中可能承受的反向峰值电压。
晶闸管电流过载能力，一般按电路最大工作电流为选择，即IT(AV)≥(1.5-2) IT (AV)，IT (AV)是电路最大工作电流。
(2)单向晶闸管的检测单向晶闸管在正常情况下，AK间、AG间正反向电阻较大（在几百千欧）；GK间正反向电阻小（在几百欧），并且GK间正反向电阻有差别，正向电阻小（黑笔接G，红笔接K测出的电阻），反向电阻大。
晶闸管的检测
晶闸管的检测————————————————————————————————作者：————————————————————————————————日期：晶闸管的检测双向晶闸管的检测(1)电极的判断与触发特性测试将万用表置Rx1挡，测量双向晶闸管任意两脚之司的阻值，如果测出某脚和其他两脚之间的电阻均为无穷大，则该脚为T2极。
确定T2极后，可假定其余两脚中某一脚为T1电极，而另一脚为G极，然后采用触发导通测试方法确定假定极性的正确性。
试验方法如图所示。
首先将负表笔接T1极，正表笔接乃极，所测电阻应为无穷大。
然后用导线将T2极与G极短接，相当于给G极加上负触发信号，此时所测T1-T2极间电阻应为10Ω左右，证明双向晶闸管已触发导通，如图(a)所示。
将巧极与G极间的短接导线断开，电阻值若保持不变，说明管子在T1→T2方向上能维持导通状态。
再将正表笔接T1极，负表笔接T2极，所测电阻也应为无穷大，然后用导线将T2极与G极短接，相当于给G极加上正触发信号，此时所测T1-T2极间电阻应为10Ω左右，如图(b)所示。
若断开T2极与G 极间的短接导线阻值不变，则说明管子经触发后，在T2→T1方向上也能维持导通状态，且具有双向触发性能。
上述试验也证明极性的假定是正确的，否则是假定与实际不符，需重新作出假定，重复上述测量过程。
(2)大功率双向晶闸管触发能力的检测小功率双向晶闸管的触发电流较小，采用万用表Rx1挡可以检查出管子的触发性能。
大功率双向晶闸管的触发电流较大，再采用万用表Rx1挡测量巳无法使管子触发导通。
为此可采用图所示的方法进行测量，但测量中需要采用不同极性的电源，以确定管子的双向触发能力。
可关断晶闸管的检测可关断晶闸管的极性及触发导通性能的检测可参考前面所述的方法进行，其关断能力采用双万用表法检查，如图所示，表1用来进行触发导通，表2用以产生负向触发信号。
首先将表1的负表笔接A极，正表笔接K极，然后用导线短接A极及G极，相当于给G极加上正向触发信号，此时阻值将由无穷大变为低阻值，这表明管子已被触发导通。
