PYD PYZ PYB 1200,1750,2200圆锥破碎机说明书
沈阳重型机器厂
说明书
PYB PYB PYB
PYZ 1200 PYZ 1750 2200 PYD PYD PYD
K1417 K1420 K1428
K1418 K1421 K1423
K1419 K1422 K1424
圆锥破碎机SM
一、产品的应用范围
本类破碎机,可广泛应用于冶金、建筑工业、筑路工业、化学工业及硫酸盐工业中。适用于破碎坚硬与中硬等矿石及岩石,如镁矿石、铜矿石,石灰石、石英、花岗岩、砂岩等。
二、技术规范
机器规范
1200 1750 2200 标准
中
型
短
头
标准中型
短
头
标准
短
头
给矿口最大
尺寸mm
170 115 60 250 215 100 350 130 推荐给矿口
最大尺寸mm
145 100 50 215 185 85 300 100
排矿口尺寸mm 20-5
8-2
5
3-1
5
25-6
10-3
5-1
5
30-6
5-1
5
机器产量(矿
石假比重为1.6吨/米3时)吨/小时110-
168
42-
135
18-
135
280-
480
115-
320
75-
230
590-
1000
120
-34
电动机功率
千瓦
110 155 280 电动机转速
转/分
730//990 735 500
电动机电压
伏
220/380 220/380 6000 主轴摆动次
数次/分
300 245 220 弹簧总压力
吨
150 300 400
机器总重吨2
5
24.8
2
25.7 50 50 50 79 80
三、机器的组成与破碎原理
本类破碎机主要由机架、传动、空偏心轴、碗形轴承、破碎圆锥调整装置、调整套、弹簧以及调整排矿口用的液压站部分组成。
破碎机工作时,电动机通过水平轴的一对伞齿轮带动偏心轴套旋转,破碎圆心轴心线在偏心轴套的迫动下做旋摆运动,使得破碎壁表面时而靠近又时而离开扎臼壁的表面,从而使排矿石在破碎腔内不断地受到挤压和弯曲而破碎。图1为结构剖面图。

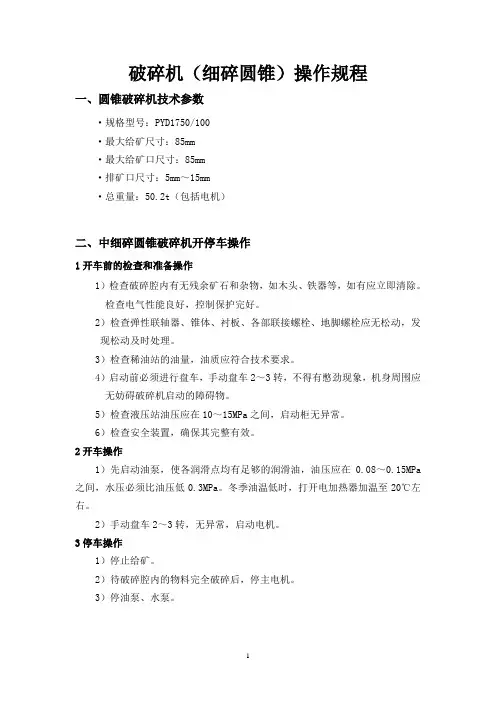

四、机器的安装及试运转
1、本说明仅包括本机器的特殊安装说明,其余可按一般机器的通用安装规
程进行安装。
2、起重设备
安装破碎机的厂房内需有起重设备,以便在机器安装修理时使用,其起重的起重能可按表2选择。
表 2
名称
重量(kg)
何时需起
重设备1200标
准
1750标准
2200标
准
机架部5000 10830 18512 安装
传动部545 920 2197 安装与检
修
空偏心轴883 2287 4040
安装与检
修
碗形轴承部889 2074 2770
安装与检
修
破碎圆锥部3210 8024 13242
安装与检
修
调整装置部3675 6186 10010
安装与检
修
调整套部3751 9040 14590
安装与检
修
3、安装的一般指示
(1)在安装前必须清点零件的数量,检查与清除各个加工表面与螺纹在装卸搬运中造成的损伤,并除掉在包装时涂在加工表面上的保护涂料以及在搬运中落上的尘土及赃物等。
(2)安装时要在固定接触表面上涂以干油,在活动表面上涂以稀油。
4、基础
(1)破碎机必须安装在稳固的钢筋混凝土基础上,基础的深度用户可根据当地的地质条件决定。
(2)为了避免破碎后的矿石堆积,基础下部必须有足够的空间,安装运输设备。
(3)为了基础不受损坏,在基础尚部必须覆盖护板,该件由用户自备。
(4)本厂供给的基础图,仅为基础施工提供螺钉位置不是基础施工图。
(5)润滑系统和电器操作的位置,用户可以按工厂的具体环境改变位置,但顺序不得变动。
5、机架的安装
(1)安装机架时应保持严格的垂直性和水平性,可在底座的环形加工
图2 架体安装图
图3 地脚螺钉安装图
(2)用调整楔铁调整好底座的水平后,将地脚螺钉拧紧,进行第二次灌浆。
(3)当二次灌浆层硬化后,以破碎机底座下再取出调整楔铁,并用水泥填充此空隙,然后再按机架的安装(1)进行检查。
(4)保持底座的水平性欲垂直性,能保持机架的可靠工作,否则易使铜套单面接触,研磨偏心套和引起水封装置工作不正常。
6、传动轴的安装
(1)安装传动轴时应在底座与传动轴架的凸缘法兰间垫上调整垫片。
(2)传动轴装入以后,用样板检查与传动齿轮有关的尺寸(见(图4)
图4 传动轴的安装图
(3)传动齿轮轴向移动量应为04-0.6mm(及时B两端的间隙。
(4)拆卸传动轴时可利用传动轴架法兰上的方头固定螺钉顶出,再不拆卸传动轴时方头螺钉不要拧上
7、空偏心轴的安装
(1)空偏心轴安装前先将垫片装在底盖上,用吊钩将底盖装在机架下端,然后在用吊钩将下圆板及圆板依次次序装在底盖上,并使下圆板的凸起和底盖的凹处卡好。(见图5)
