重晶石防辐射混凝土施工质量控制
重晶石混凝土施工及质量控制

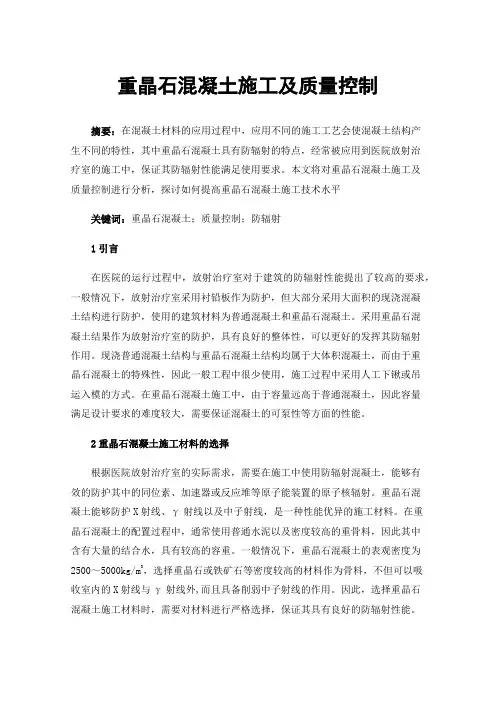

重晶石混凝土施工及质量控制摘要：在混凝土材料的应用过程中，应用不同的施工工艺会使混凝土结构产生不同的特性，其中重晶石混凝土具有防辐射的特点，经常被应用到医院放射治疗室的施工中，保证其防辐射性能满足使用要求。
本文将对重晶石混凝土施工及质量控制进行分析，探讨如何提高重晶石混凝土施工技术水平关键词：重晶石混凝土；质量控制；防辐射1引言在医院的运行过程中，放射治疗室对于建筑的防辐射性能提出了较高的要求，一般情况下，放射治疗室采用衬铅板作为防护，但大部分采用大面积的现浇混凝土结构进行防护，使用的建筑材料为普通混凝土和重晶石混凝土。
采用重晶石混凝土结果作为放射治疗室的防护，具有良好的整体性，可以更好的发挥其防辐射作用。
现浇普通混凝土结构与重晶石混凝土结构均属于大体积混凝土，而由于重晶石混凝土的特殊性，因此一般工程中很少使用，施工过程中采用人工下锹或吊运入模的方式。
在重晶石混凝土施工中，由于容量远高于普通混凝土，因此容量满足设计要求的难度较大，需要保证混凝土的可泵性等方面的性能。
2重晶石混凝土施工材料的选择根据医院放射治疗室的实际需求，需要在施工中使用防辐射混凝土，能够有效的防护其中的同位素、加速器或反应堆等原子能装置的原子核辐射。
重晶石混凝土能够防护X射线、γ射线以及中子射线，是一种性能优异的施工材料。
在重晶石混凝土的配置过程中，通常使用普通水泥以及密度较高的重骨料，因此其中含有大量的结合水，具有较高的容重。
一般情况下，重晶石混凝土的表观密度为2500～5000kg/m3，选择重晶石或铁矿石等密度较高的材料作为骨料，不但可以吸收室内的X射线与γ射线外,而且具备削弱中子射线的作用。
因此，选择重晶石混凝土施工材料时，需要对材料进行严格选择，保证其具有良好的防辐射性能。
2.1选择合适的水泥材料在重晶石混凝土施工中，水泥作为胶凝材料使用，因此需要选择凝结时间长，水化热低并且拥有良好耐热性能的水泥。
一般可以选择矿渣水泥，相比于普硅水泥，矿渣水泥的水化热能够降低约30%。
混凝土施工方案～大体积重晶石防辐射
设计概况本工程住院楼地下室设有二个直线加速器机房，结构设计为重晶石防辐射混凝土，其中墙板厚度为1100，局部为2400，顶板厚度为1150，局部为2400，属于大体积混凝土范畴。
抗辐射混凝土的密实度不小于2.35克/立方厘米，设计强度为C30，混凝土结构类型为一类，基础为二类。
2 工程特点及难点分析医用直线加速器对肿瘤疾病有良好的治疗效果,但如果防护不当,其高能电磁辐射也会给周边人员造成伤害。
为了防止射线的泄漏，除进出治疗室的各种管道和线路均应预留、预埋外，不允许成型后钻孔，更不能有穿透的施工缝，并要严防大体积混凝土的水化热反应引起的裂缝。
因此，除了应做好原材料的选择和优化配合比以及各种管道和线路的预留、预埋外，还必须做好施工缝的设置，不能有穿透的施工缝。
本工程的施工难点主要包括以下几点，必须作为主控对象，做好施工过程的控制和监测。
（1）混凝土结构厚度大，属大体积混凝土范畴，应采取措施控制大体积混凝土的温度裂缝；（2）设计要求抗辐射混凝土必须连续浇筑；（3）抗辐射混凝土的密度不小于2.35克/立方厘米。
3 钢筋混凝土结构施工主要方法3.1基础工程施工方案基础工程施工流程如下：施工前准备→测量放线→垫层→绑扎钢筋、支模→浇筑混凝土→基础墙→回填土。
3.1.1垫层混凝土施工基础垫层混凝土的浇筑：复核基坑内土体标高，根据高程控制点用钢筋头垫层尺寸范围内中心的表面控制标志，四周用100mm方木固定。
浇筑前要经项目部门复核模板位置无误。
浇筑垫层混凝土用滚筒碾压平整，用木抹子抹平压实，最后用铁抹子压实压光。
用砖砌模的，严格按照图纸要求进行施工，作到模内干净，无积水、垃圾。
3.1.2基础钢筋施工基础钢筋的施工应注意以下几点：成型制作前注意：钢筋是否具备出厂合格证，核对钢筋的规格、数量是否有误，做好原材及焊接件取样、试验工作，合格后方可使用。
绑扎前注意的问题：柱、梁箍筋与主筋垂直，箍筋的接头要交错布置在四交纵向钢筋上，箍筋转角与纵向钢筋的交叉点均应扎牢；箍筋平直部分与纵向交叉点可间隔扎牢，以防骨架歪斜；柱插筋位置要正确。
简析EPR核岛重晶石防辐射混凝土的施工控制
中图分 类号 ： Ｔ Ｕ ７ ５ ５
பைடு நூலகம்
文献标识码 ： Ａ
文章编号 ： １ ０ ０ ６ — ４ ３ １ １ （ ２ ０ １ ４ ） ０ ７ — ０ ｌ １ ３ — ０ ２
合 比。 １ 工程相关简 介 文 章 以 台 山核 电厂 工 程作 为 切 入 点 ， 利 用 的是 当 代 最 ３ 全程模拟试验 为前沿 的第三代 欧洲压水 堆技术。其 中 的燃料厂房 （ 厂房 模 拟试 验 的 主 要 目的 是 对 重 混 凝 土 的 运 输 、 生 产 以及
Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｉ ｎ ｔ ｈ ｅ ｆ ｉ ｒ ｓ ｔ — ｓ ｔ ａ ｇ ｅ ｐ ｒ ｏ ｊ ｅ ｃ ｔ ｏ ｆ Ｔ ａ ｉ ｓ ｈ ａ ｎ ｎ ｕ ｃ ｌ ｅ ａ ｒ ｐ ｏ ｗ ｅ ｒ ｐ ｌ ａ ｎ ｔ ｗ ｈ ｉ ｃ ｈ ｉ ｓ ｔ ｈ ｅ ｒ ｅ ｐ ｒ ｅ ｓ ｅ ｎ ｔ ａ ｔ ｉ ｖ ｅ ｐ ｒ ｏ ｊ ｅ ｃ ｔ ｏ ｆ Ｅ Ｐ Ｒ ｔ ｈ ｉ ｒ ｄ ｇ ｅ ｎ ｅ ｒ ａ ｔ ｉ ｏ ｎ
杨洋 ＹＡＮ Ｇ Ｙａ ｎ ｇ ； 申琪玉 Ｓ ＨＥ Ｎ Ｑｉ — ｙ ｕ
（ 华 南理 工 大 学 土 木 与 交通 学 院 ， 广州 ５ １ ０ ６ ４ ０） （ Ｃ ｉ ｖ ｉ ｌ ａ ｎ ｄ Ｔ ｒ ａ ｆ ｉ ｃ Ｃ ｏ ｌ ｌ ｅ ｇ ｅ ， Ｓ ｏ ｕ ｔ ｈ Ｃ ｈ ｉ ｎ ａ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ， Ｇ ｕ ａ ｎ ｇ ｚ ｈ ｏ ｕ ５ １ ０ ６ ４ ０ ， Ｃ ｈ ｉ ｎ ａ ）
编号 Ｈ Ｋ） 和 废物处理厂房 （ 厂房编号 Ｈ Ｑ Ａ） 局部 结构为重 浇灌 等 工 艺 是 不 是 满 足 了 设 计 条件 等 一 系 列 在 施 工 前 实 晶石 混凝土 （ 以 下 简 称 重 混 凝 土 ）结 构 ， 总 量 约 为 施 的检验 ， 而 且对一些 施工数据进 行搜 集 ， 并 回馈 到 以后 ２ ０ ３ ． ８ ４ ｍ 。 其能够在核 电厂运行环节里 ， 对其所发 出的 Ｘ 、 ＾ ｙ 的施 工 过 程 。 所 以 ， 我们 构 建 了 一 个 重 混 试 验 块 体 去 采 集 射线 以及 中子辐 射予以消除。 这 些参数。
防辐射大体积重晶石混凝土施工技术
防辐射大体积重晶石混凝土施工技术肖方平;郄嘉琳;张海静【期刊名称】《价值工程》【年(卷),期】2016(035)032【摘要】In the hospital, the operation of linear, cyclotron and other equipment can bring the Gamma rays and neutron flow with strong penetration ability. Effective shielding measures should be taken to avoid harm to human body. Compared to other radiation proof materials, barite concrete has low construction difficulty, low cost, good quality of anti radiation and other advantages. And it has been widely used in the hospital project. This paper introduces the key points of construction engineering of barite concrete in Xiamen Hospital of Zhongshan Hospital Affiliated to Fudan University. The results show that the construction method has good reliability, and can be used for reference for other related projects.%医院中直线、回旋加速器等设备在运行过程中会产生穿透能力极强的γ射线和中子流，需要采取有效的屏蔽措施，以免对人体产生危害。

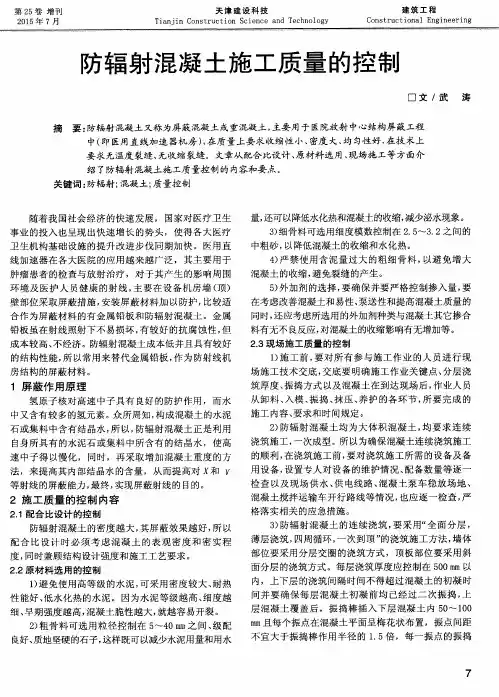

防辐射混凝土施工质量的控制
防辐射 混凝 土施 工质 量 的控 制
口 文 ／武 涛 摘要： 防 辐射 混凝 土又 称为 屏 蔽混凝 土 或重 混凝 土 ， 主要 用 于 医院放射 中心 结构 屏 蔽工程 中（ 即 医用 直 线加 速 器机 房 ） ， 在质 量 上要 求收 缩 性 小 、 密度 大 、 均 匀性好 ， 在 技 术上
的顺 利 ， 在 浇筑 施 工前 ， 要 对 浇筑 施 工所 需 的设 备 及备
法 ，来提 高其 内部 结 晶水 的含量 ，从而 提 高对 和
等 射线 的屏蔽 能力 ， 最终， 实 现屏 蔽射 线 的 目的 。
用 设备 ， 设 置专 人对 设 备 的维 护情 况 、 配 备 数量 等 逐一
第２ ５ 卷 增刊
天 津 建 设科 技
Ｔ ｉ ａ ｎ ｊ ｉ ｎ Ｃ ｏ ｎｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ
！ ！ ！！
建 筑 工 程
Ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ａ ｌ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ
１ ） 避 免 使用 高等 级 的水 泥 ， 可采 用密 度 较 大 、 耐热 性 能好 、 低 水化 热 的水 泥 。 因为水 泥 等 级越 高 、 细 度越 细、 早 期 强度越 高 ， 混凝 土脆 性越 大 ， 就越 容 易开裂 。 ２ ） 粗骨 料 可 选 用 粒 径控 制 在 ５ ～４ ０ ｍ ｍ之 间 、 级 配 良好 、 质地 坚硬 的石 子 ， 这样 既可 以减少 水泥用量和用 水
部位 要 采用 分 层 交 圈的浇 筑 方 式 ，顶板 部 位要 采 用斜 面分 层 的浇筑 方 式 。每 层浇 筑 厚度 应控 制 在 ５ ０ ０ ｍ ｍ以
混凝土施工方案大体积重晶石防辐射
℃,混凝土温度骤降不得超过10℃，内表温差达23℃时就发警报。
测温点布置: 四面墙板:墙板超厚部分4处,在其中部沿高度方向各取1处,分别在距混凝土表面10cm及结构中间部位布置2个测温点,共计8个测温点。
顶板:大体积顶板2处，在其中部沿高度方向取2处,分别在距混凝土表面以下10cm及结构中间部位布置2个测温点,共计4个测温点。
外环境:在墙板与顶板加厚部分中心部位,离混凝土表面以外10cm处各布置一处环境温度测点。
测温工具的选用: 采用表盘式干式温度计与水银温度计。
测温线布置: 浇筑混凝土前,按照测温点布置要求，从结构室外混凝土面预埋DN25热镀锌钢管至结构中部,与结构钢筋焊接固定以防混凝土振捣时移位或脱落,管底固定一块5cm×5cm×2mm的铅板,防止射线透过,测温时将传感器带测温线穿入管中监控。
待温度监控工作结束后,钢管内进行压力灌浆。
测温制度:在混凝土升温保持阶段, 2—3h测温一次,在温度下降阶段, 4—8小时测温一次。
（2）大体积混凝土保温与养护在混凝土浇筑完成2小时后，拆除障碍的钢管，用黑色塑料薄膜全面封闭，外围用棉毯缠裹，然后再用黑色塑料薄膜全面封闭，并加强测温。
如外界和内部的温差大于25℃时，再用以上方法重复处理。
当混凝土内部与表面温度之差不超过20℃,且混凝土表面与环境温度之差也不超过10℃时,逐层拆除保温层,当混凝土内部与环境温度之差接近内部与表面温差控制值时,则全部撤掉保温层，再进行正常洒水养护至14d。
重晶石混凝土施工期间位于2008年1月份，正值寒冷的冬季，冬期施工时，气温低，当气温降至0°C以下时，水泥水化作用基本停止，必须采取措施确保重晶石混凝土的冬期施工质量。
冬期施工配制混凝土用的水泥，应优先选用活性高、水化热大的硅酸盐水泥和普通硅酸盐水泥。
水泥的标号不应低425号，最少水泥用量不应少于300K g/m3。
拌制混凝土所采用的骨料保证清洁，不得含有冰雪冻结块等其它宜冻裂物质，混凝土拌制采取加热水法。
上海二建建筑防辐射屏蔽重晶石混凝土施工质量控制(上海二建)
Q C成果发布资料建筑防辐射屏蔽重晶石混凝土施工质量控制上海市第二建筑有限公司第二分公司第六人民医院QC小组2011年5月2011年全国工程建设优秀QC小组报告单企业名称（全称）：上海市第二建筑有限公司 2011年5月9日目录前言 (1)1．工程概况 (2)2．QC课题小组介绍 (5)3．选题理由 (7)3.1适应市场发展需要 (7)3.2施工难度高 (7)3.3社会影响大 (7)4．P计划阶段 (8)4.1现状调查 (8)4.1.1工程难点 (8)4.1.2机械设备的现状情况 (8)4.1.3业主提出的质量要求 (8)4.2目标确定 (8)4.3可行性分析 (9)4.3.1重晶石混凝土防辐射屏蔽可行性分析 (9)4.3.2监测方法分析 (12)4.4寻找主要原因 (12)4.5因素分析及寻找主要原因 (14)4.6制订对策 (17)5．D（实施）阶段 (19)实施（一）配合比控制不到位 (19)实施（二）控制预埋管道弯折度 (24)实施（三）合理设置施工缝 (26)实施（四）运输控制不到位 (29)实施（五）模板工程质量控制 (30)实施（六）混凝土养护不到位 (32)6．（检查）阶段 (36)6.1实施效果检查 (36)6.2总效果 (37)7．A（处理）阶段 (39)7.1标准化 (39)7.2总结和下一步打算 (41)建筑防辐射屏蔽重晶石混凝土施工质量控制上海市第二建筑有限公司第二分公司第六人民医院QC小组前言随着人类科技发展，越来越多的核变射线被运用到各类疾病治疗中，并取得了很好的诊疗效果。
其中高能电子直线加速器是一种非常先进的诊疗手段，目前已广泛的应用于深部肿瘤临床治疗，但是高能电子直线加速器被逐渐使用来造福人类的同时，如何屏蔽各种射线对人体产生的辐射副作用便成了棘手的课题。
在科技领先国家，较我国早的遇到这个课题，其通过建筑形式的变化屏蔽各种射线辐射。
由于这些国家人口较少，其有可观的土地资源可供选择。

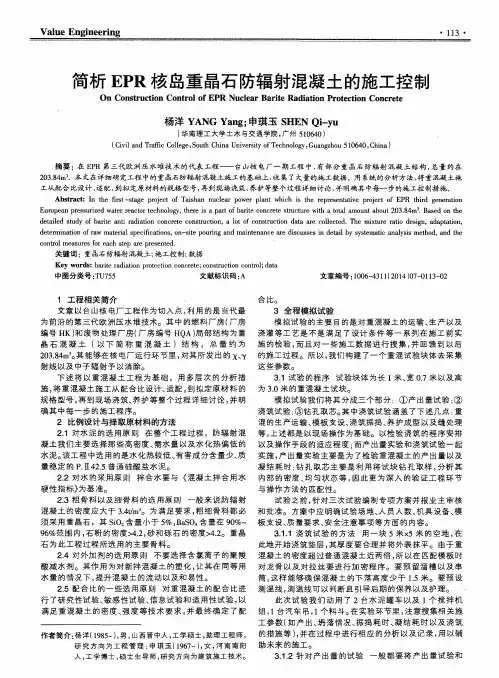

简析EPR核岛重晶石防辐射混凝土的施工控制
简析EPR核岛重晶石防辐射混凝土的施工控制作者：杨洋等来源：《价值工程》2014年第07期摘要：在EPR第三代欧洲压水堆技术的代表工程——台山核电厂一期工程中，有部分重晶石防辐射混凝土结构，总量约在203.84m3。
本文在详细研究工程中的重晶石防辐射混凝土施工的基础上，收集了大量的施工数据。
用系统的分析方法，将重混凝土施工从配合比设计、适配，到拟定原材料的规格型号，再到现场浇筑、养护等整个过程详细讨论，并明确其中每一步的施工控制措施。
关键词：重晶石防辐射混凝土；施工控制；数据中图分类号：TU755 文献标识码：A 文章编号：1006-4311（2014）07-0113-021 工程相关简介文章以台山核电厂工程作为切入点，利用的是当代最为前沿的第三代欧洲压水堆技术。
其中的燃料厂房（厂房编号HK）和废物处理厂房（厂房编号HQA）局部结构为重晶石混凝土（以下简称重混凝土）结构，总量约为203.84m3。
其能够在核电厂运行环节里，对其所发出的χ、γ射线以及中子辐射予以消除。
下述将以重混凝土工程为基础，用多层次的分析措施，将重混凝土施工从配合比设计、适配，到拟定原材料的规格型号，再到现场浇筑、养护等整个过程详细讨论，并明确其中每一步的施工程序。
2 比例设计与择取原材料的方法2.1 对水泥的选用原则在整个工程过程，防辐射混凝土我们主要选择那些高密度、需水量以及水化热偏低的水泥。
该工程中选用的是水化热较低、有害成分含量少、质量稳定的P.Ⅱ42.5普通硅酸盐水泥。
2.2 对水的采用原则拌合水要与《混凝土拌合用水硬性指标》为基准。
2.3 粗骨料以及细骨料的选用原则一般来说防辐射混凝土的密度应大于3.4t/m3。
为满足要求，粗细骨料都必须采用重晶石，其SiO2含量小于5%，BaSO4含量在90%～96%范围内，石粉的密度>4.2，砂和砾石的密度>4.2。
重晶石为此工程过程所选用的主要骨料。
2.4 对外加剂的选用原则不要选择含氯离子的聚羧酸减水剂。
重晶石混凝土施工及质量控制
重晶石混凝土施工及质量控制摘要：本文介绍了重晶石混凝土结构施工准备阶段寻找重晶石料源及配合比优化情况。
重晶石混凝土的搅拌、运输以及施工特点；施工存在的问题及对策。
关键词：重晶石混凝土、容重、预拌混凝土、泵送、水化热温升、收缩。
医院的放射治疗室有防辐射要求，有的工程采取衬铅板防护，较多的是采用厚大截面的现浇混凝土墙板结构防护。
我公司2002年以来先后承接了使用普通混凝土和重晶石混凝土的医院的放射治疗室治疗室工程施工。
无论是现浇的普通混凝十还是重晶石混凝土．结构都属于大体积混凝土的范畴，重晶石混凝土属于特种混凝士，平时极少应用，而且已往使用通品撕混凝士的工程都是人工下锹或吊运入模。
2004年11月我公司承接的湖北省人民医院放射治疗室的重晶石混凝土工程开始施工，该工程是呈长23。
6m、宽11．7m、高5．7m的盒子形，放射机所在房间墙厚1800mm、藤面板厚1700mm其余房间墙及屋面板厚均为1000mm。
允许在墒顶留置一条带企口的施工缝。
该结构总计混凝土量810 m3，需要采用预拌混凝土泵送作业。
类似规模的泵送亚晶石混凝土在文i状资料中尚未见有相关的报道。
有防辐射要求的混凝士在I：科设计时除了有常规的强度要求外，采州普通混凝十时要求容重≥2350 kg／m3；堑晶石混凝十要求容重一般为3200。
3800 kg／m。
，该工程设计要求用C25强度等级、容亚≥3500kg／m。
的重晶石混凝土。
对于重品石混凝十，施工的难点在于．保证混凝土足设计要求的容重，同时还需要在容重远大于常规混凝士的条件下，保证混凝土具有可泵性和其他相关的施工性能。
1、寻找原材料：1．1、要满足设计要求的容重，粗细，骨料都必须采川重晶石，而重晶石在建筑行业中极少，市场也无供应。
经多方联系，在湖北省地矿局的指点下，前往湖北陨阳、随州及陕西等地寻找货源、取同样品试配，最后确定以重晶石的表观密度4200kg／m。
，硫酸钡含量不少于90％为控制点，选定了随州的重品石矿，联系加工成碎石、人工砂。
防辐射混凝土的质量控制
（） ４ 由于墙板截面 厚度大 ， 模板支撑 系统复杂。 ２ 选择 施工方案 在整个施工方案的设计 中， 于施工缝 的设置是 最重要 关 的一环。在设 计施 工方 案前 ， 主 、 业 工业 卫生 防辐所 、 计 设 院、 承建商和监理公司 的相关负责人几 次开会 ， 讨论施工 缝 的设置问题。事先业 主和防辐所担 心设置施 工缝的地方 成
由于该工程 的特殊性 ， 工程施 工具 有 以下几 方面 的困
难：
（） 工缝的施工方法得当， ４施 位置选择正确 ， 对结构 的防 辐射性 能的影响可减小到最低程度 。 （） ５设置施工缝 ， 顼板和墙的支撑较易解决 ， 避免一次浇 筑混凝 土太多 ， 能够有效地保证混凝土的浇筑质量。 由于此为公共建筑 ， 出于万元一失 的考 虑 ， 本着 实事求 是的态度 ， 综台各方 意见 ， 定把核 医学机房混凝 土分成 三 决 部分浇 筑： 先浇 １４ｍ厚的筏板基础 ； 再浇剪力墙 和顶板 ； 最
为薄弱环节 ， 响结构 的防辐射性能 ， 影 从使用角度考虑 ， 同 不
有专业资质的测温单位对该部分 进行测 温。由于该部 分各பைடு நூலகம் 部位 的厚度相差较大 ， 加大了该 部分的测温点的布置量 ； 把
测温线裸露在外面 ， 是装 在套管里 ； 而不 不让在 测温线附着 的管子或钢筋薅 出混凝土表面 ， 确保测温数据的代表性。
后浇地面上 ０ ４ｍ厚 的素混凝土垫层 。即在剪力墙上 ， 位于
地面下 ３０ｎｍ左右 的地方设置一道 ｕ 型施工缝 ， 图 ｌ Ｏ Ｌ 见 。
对于设备管道 ， 均从低 于地面标 高的剪力墙 上走 斜线 或折
线； 对于大型的风管 ， 采用外包铅皮的办法进行加强处理 。
重晶石大体积混凝土施工
1、工程概况某医院肿瘤放射治疗中心建于医疗区内科病房楼北,与现有核医学楼相接。
该建筑物南北长65m,东西宽40m,框架结构,地下1层,地上3层,建筑面积为4537m2地下1层为射波刀和直线加速器医疗用房,设计为重晶石防辐射混凝土。
设计墙o体从600~2500mm有8种不同厚度,顶板厚度为2540mm,属于大体积防辐射混凝土。
混凝土强度等级为C30,设计密度不小于3.2t∕m3o2、工程要点(1)顶板厚度为2540ι≡,墙体有1900,2200,2500mm等超厚度,层高6.940叫净高为4.3m如何浇筑超厚大体积混凝土、减少温差裂纹、确保施工安全和防辐射要求是本工程的重点。
(2)一方面,混凝土浇筑量较大,墙体混凝土为583m3,顶板混凝土为920m3,需保证一次性浇筑,连续施工；另一方面,重晶石防辐射混凝土密度大,容易产生离析,泵送困难,这两点是本工程施工难点。
超厚大体积混凝土凝结过程将产生大量水化热,控制内外温差在允许范围内、保证混凝土不出现裂缝是本工程质量控制的关键。
3、重晶石混凝土2.1、原材料选用和配合比设计(1)原材料胶凝材料：采用42.5普通硅酸盐水泥,掺加水泥重量12%~20%的II级粉煤灰,适量掺加泵送剂、减水剂和膨胀剂等高效混凝土掺合料。
重晶石粗细骨料：表观密度要求在4000kg∕m3以上,Baso4(硫酸钾)含量不低于90%,内含石膏或黄铁矿的硫化物及硫酸化合物不超过7%,碎石含泥量不大于1%o 拌和用水：混凝土拌和用水符合《混凝土用水标准》(JGJ63-2006)的相关要求。
(2)配合比设计优选原材料,主要参照《混凝土外加剂应用技术规范》(GB50119-2003)和《普通混凝土配合比设计规程》(JGJ55-2011)的相关规定进行配合比设计装坪落度控制在10(n40mm之间装胶凝材料每H?总用量控制在360kg以内；考虑地下结构有利于大体积混凝土抗裂,高效混凝土掺合料(内掺20%粉煤灰)等量取代水泥。
某核电站重晶石防辐射混凝土施工技术
某核电站重晶石防辐射混凝土施工技术摘要：广东省台山市某核电站核岛厂房采用了重晶石混凝土以屏蔽X射线和γ射线，本文对重晶石混凝土配合比进行设计,通过模拟试验验证重晶石混凝土的符合性，确定了重晶石混凝土施工工艺和施工质量控制措施，为重晶石混凝土的现场施工提供了指导和依据，现场实际施工质量良好。
关键词：核电站；重晶石；防辐射混凝土；模拟试验；施工质量措施；1引言核电站核反应堆和放射性废水废物会产生影响人体健康的X射线和γ射线等,对X射线和γ射线而言,物质密度越大防护性能越好,采用高密度混凝土可达到屏蔽要求，重晶石混凝土就是其中一种能有效屏蔽X射线和γ射线的高密度混凝土，其密度一般为3500kg/m3。
重晶石混凝土的粗细骨料为重晶石，重晶石化学成分为BaSO4，是一种难溶于水和酸、无毒、无磁性, 能有效吸收屏蔽X射线和γ射线的矿石。
2工程概况广东省台山市某核电站采用第三代欧洲先进压水堆技术EPR，其单机发电功率为1750MWe，是目前世界上单机功率最大的单堆核电机组。
EPR核电站采用了堆芯熔融物捕集器、专设安全系统4系列相互独立实体隔离、防飞机撞击等先进技术，具有更高的安全性和可靠性。
该核电站核岛厂房的墙体和板大量采用了重晶石防辐射混凝土，其主要作用是对核电站运行期间厂房内产生的X射线和γ射线进行屏蔽。
重晶石混凝土主要分布于HRA反应堆厂房、HK燃料厂房、HNX/HQA核辅助厂房和HQB废物处理厂房等核岛厂房中放射性较强房间的墙体和楼板，其中：HRA厂房总方量150.32 m3、HK厂房总方量86.94m3、HNX/HQA 厂房总方量112.74m3、HQB厂房总方量5.45m3，共计355.45 m3。
3施工工艺流程重晶石混凝土施工与普通混凝土相比存在施工缝处理难、浇注控制难、模板支设要求高等特点，在施工工艺上需仔细考虑，确保重晶石混凝土一次施工成功。
重晶石混凝土配合比需经过反复的配合比试验来确定，并通过模拟试验进行验证，最后再进行重晶石混凝土的现场施工，其施工工艺流程如下图1所示。
防辐射重晶石大体积砼的施工
在 １１ｍ， 量 １５ ｓ 普通 砼 ， ．５ 砼 ８ｍ 为 主射 区为大 梁 高度 １５ 宽 ． ｍ， ３ ５ ｍ， ７ ７ｍ， 量 ５ 为 重 晶石砼 ， ． ７ 长 ．５ 砼 Ｏ 以更 好 的 防止 辐射 。
此处仅着重介绍重 晶石混凝土。
格， 如何搞好防辐射砼的施工， 确保人们的生命安全 ， 成为我们遇 １ Ｉ 原材料的选择与质量控制 ． （） １水泥 ： 采用塔牌 ３． 水泥， ２５ 强度高， 用量少， 可以降低砼
积 ３ ４ 。 １０
材料作为防射线的遮蔽体？传统的铅板或钢板等重金属材料， 往 往由于价格昂贵、 构造复杂等原因。 使得设计人员非常为难 ， 现在
工程界基本倾向选 择具 有 较强 防放射 性 能的重 晶 石混 凝 土［ 。 】 ］
地下室设备机 房砼 分别 为普 通砼 和 重 晶石砼 。 墙厚 度在 砼
卸 ２ 再 如 （） ３现场有专人指挥 ， 特别是指挥口令必须一致， 不能颠倒工 出中心下沉量 ， 载 １ ｈ后 测 中心 变 形量 ， 增加 荷 载 ， 此反 序， 不能越权指挥 。 复 ， 做了 ５次 ， 共 结果 如表 １ 。
表 １ 测量结果衰
（） ４保持现场整洁文明， 照明充分， 无背影、 虚影现象。 （） ５用红色麻绳将工作 塔 四周 固定于两 侧柱 顶 ， 吊车及 吊臂
０ ９ ＂ Ｉ１ ｍ， ． ２ － ． ５ 主射 区墙厚 度 ２ ５ 砼 墙均 为普通砼 Ｉ ， ． ｍ， 顶板 厚度
重晶石呈淡褐色 ， 有比重 大 、 具 强度高 、 不含 放射性 物质 、 射线 对
有较强吸收、 阻隔等作用， 采用重晶石为粗骨料配制的混凝土具
有较强 的防辐射功能 。防辐射砼 的施工也越 多 ， 质量要求也更严 到 的一个新课题 。
防辐射混凝土的质量控制措施
防辐射混凝土的质量控制措施引言：防辐射混凝土是一种有特殊要求的混凝土，在施工过程中不能采用常规的施工工艺来控制其施工质量，为确保其施工质量必须从原材料开始把关，且施工过程必须可控。
关键词：防辐射混凝土、内外温差、施工配合比、自拌混凝土、漏斗及吊筒我单位承接的某工程屏蔽室为防辐射混凝土，该混凝土底板厚0.8m，墙体厚为0.4～2.5m，高度5m，顶板厚1.9m，C25混凝土。
墙板混凝土量为786m3,顶板混凝土量为504m3，总量为1290m3,浇筑范围为底板+0.5m至顶板混凝土。
屏蔽室中设储源井一座，井底标高-7.08m,其底板厚度为0.5m,墙壁厚度为0.45m。
一、确定施工方案由于该工程的特殊性，在防辐射混凝土施工前，建设单位邀请原子能科学院专家汇同设计单位、监理单位、检测单位、施工单位以及商品混凝土厂家等共同商讨该混凝土施工方案，以确保混凝土施工质量。
经过论证，专家认为该结构不能设置对拉螺栓，混凝土内部降温不能采用安装冷却水管的方法，不能采取设置测温孔的方法来测量内外温差，以防止射线沿螺栓、冷却水管与混凝土间的缝隙以及测温孔穿透混凝土墙体和顶板，因此模板支撑体系及混凝土工程施工是本工程的关键工序。
二、模板支撑体系由于该混凝土的特殊性，该模板支撑体系墙板、顶板采用内满樘架、外斜撑的方法。
内满樘架采用ф48×3.5＠250；墙板外模采用P3012（1200×300mm）钢模板分两行竖排拼成。
内楞采用2ф48×3.5钢管，间距为300mm，外楞采用[10a 槽钢，间距为1000mm，外撑采用[14a槽钢，水平间距为1000mm，竖向间距为1200mm；内模形式与外模形式相同，仅对撑为[14a槽钢，水平间距为1000mm ，竖向间距为1200mm。
三、混凝土工程为保证本次屏蔽室大体积混凝土控制温度和收缩裂缝达到预期效果，我单位特委托安徽省建筑科学研究院建筑工程质量第二监督检测站对混凝土的试配、混凝土温度的测定及控制、混凝土收缩裂缝的控制等方面制订了专项保证措施，并对本次混凝土浇筑进行全过程控制。
建筑防辐射屏蔽重晶石混凝土施工质量控制---QC成果报告
建筑防辐射屏蔽重晶石混凝土施工质量控制
3．选题理由
1)、适应市场发展需要 2)、施工难度高
重晶石混凝土比重需达到3.2 g/cm3以上，其密度 为普通混凝土的1.4倍。高能直线加速器屏蔽墙体1.5米， 屏蔽顶、底板区域厚度1.7米，其重晶石混凝土使用方 量达到1700m3。因此在混凝土浇筑之前的模板支撑体 系质量、混凝土浇筑过程中泵送要求及混凝土后期养护 都带来一定的难度。
控制预埋管 检测方 角度误差控制在1°-3°之间
道弯折度
法
1、安排人员进行培训，并做施工现场 指导。 2、采用测量仪器对预埋管道的弯折度 进行检验，不符合的将立即更换。
3
未合理设置 现场控 裂缝宽度限值不应大于0.2mm
施工缝
制
1、合理优化混凝土浇筑施工方案，与 设计沟通确认最佳施工缝位置。 2、制作凹凸形式施工缝，严禁使用平 缝。
陆昕
否
5
原材料使用不当
现场抽查 根据现场进行混凝土相关实验，确认混凝土外加剂比重。
施敏虎
否
6
控制预埋管道弯折度
现场抽查 采用不透水、气的薄膜布和保温材料在混凝土上铺设，确保混凝土得到充分的
陈彪
是
养护。
7
钢筋保护层厚
现场调查 墙体钢筋保护层为50mm厚，很容易出现表面干缩裂缝，适当增加网片
郭慧珏
否
8
未合理设置施工缝
要求较高，需要有
足够的安全距离。
安全
距离
建筑防辐射屏蔽重晶石混凝土施工质量控制
重晶石防辐射混凝土施工技术
度， 但钡水泥 的价格 昂贵 ， 际中极少 使用 ， 实 在大 多 数 的工 程 中 ， 采 用 硅 酸盐 水 泥 。 工程 选 用 广 均 该 东广 信青 洲水泥有 限公 司生产 的金鹰牌 ４． ２５普 通 硅 酸 盐 水 泥 ，该 水 泥 的 水 化 热 较 低 、 ３ 含 量 ＣＡ 少、 质量 稳 定 ， 技术 性 能 指 标 见表 １ 列 。 其 所
方 面 的技 术 问题 。
Ｌ一０ Ｓ ３０缓凝 高 效减 水剂 ， 技术 性 能见 表 ２所列 。 其
１４ 膨 胀 剂 ．
选 用 江 西 武 冠 新 材 料 股 份 有 限 公 司 生 产 的 ＨＥ Ａ膨胀 剂 。
２ 配 合 比 设 计
主 要 原 则 是 ： 证 混 凝 土 的 密 度 、 度 ， 满 保 强 并
关 键 词 ： 晶 石 ； 辐 射 混 凝 土 ； 合 比 重 防 配 中 图分 类 号 ：Ｕ ２ ．５ 文 献 标 识 码 ： 文 章 编 号 ：０ ９ ７ １ （ ０ ）３ ０ ６ 一 ２ Ｔ ５ ８３ Ｂ １０ — ７ ６ ２ １ ０ — ｏ ４ Ｏ １
０ 前 言
由 于 原 子 能 工 业 发 展 和 放 射 性 同位 素 在 工
在 配 合 比设 计 时 ， 必须 解 决 的问 题 。
防 辐 射 混 凝 土施 工 中 以 采用 密 度 较 大 、需 水
量 和 水 化 热都 较 小 的水 泥 为 宜 。对 于 防射 线 要 求 很 高 的混 凝 土 ， 采 用 钡水 泥 ， 可 以增 大混 凝 土 的密
防辐射混凝土施工技术
防辐射混凝土施工技术防辐射混凝土施工技术一、引言防辐射混凝土广泛适用于反应堆、加速器或放射化学装置的防护结构公司在建的无损检测分公司放射源库就采用了重晶石防辐射混凝土作为防护结构。
关于防辐射混凝土我们还没有该方面的工程经历无现成的经验可以借鉴经过一段时间的技术准备查阅相关技术资料我最终对该特种混凝土的施工有了一定的了解现就自己的学习成果及浅见进行总结与大家进行交流学习不足之处望多提宝贵意见。
二、工艺原理重晶石混凝土采用密度大含结__多的重晶石碎石、重晶石砂等粗细骨料（主要成分为BaSO4. 2H2O）以普通水泥作为胶凝材料同时加入水、外加剂按一定配合比拌合形成防辐射混凝土。
其表观密度大（ρ＝2.5～7.0×103kg/m3源库要求为3.2 kg/m3）对_射线和γ射线防护性能好；骨料中有大量的结__氢元素含量多能有效防护中子流。
重晶石混凝土现浇入模成型后与钢筋骨架共同形成具有特殊防辐射性能的混凝土结构。
通过优选原材料和科学的配合比设计；确保混凝土在拌合和成型过程防止离析、保持均匀、成型密实；控制大体积混凝土温度裂缝；以及施工缝的特殊处理从而保证结构混凝土的表观密度和结构构件厚度符合设计要求达到设计的防辐射效果。
三、施工要点由于防辐射混凝土的密度、厚度比普通混凝土大模板及其支撑体系必须具有足够的承载能力、刚度和稳定性。
防辐射混凝土中所有的固定在模板上的预埋件、预留孔和预留洞不得遗漏且应安装牢固严禁事后开凿混凝土。
由于穿越墙板的空洞、预埋套管及其与混凝土结合处是整个防辐射体系的最薄弱环节处理不当会造成射线泄露。
所有穿墙洞口、管线孔洞形式不能直通应采用折线处理形成迷路必要时埋设铅板进行补强。
为防止辐射泄漏模板对拉螺栓不得直通。
对拉螺栓采取在螺栓上焊2片止水片（具体视墙体厚度和防辐射要求而定）止水片一般取100mm×100mm×5mm的钢片并且双面满焊在端部套橡胶塞墙体侧模拆除后再把橡胶塞起出来将外露的螺栓烧掉然后用重晶石水泥砂浆补眼抹光。
浅析重晶石防辐射混凝土的施工要点
浅析重晶石防辐射混凝土的施工要点【摘要】本文针对防辐射砼的设计和施工要求，结合在某中医院病房楼的实际应用，对其工艺原理、流程、操作要点、关键部位处理，同时对重晶石砼的配制、运输、泵送、浇捣、养护、专项验收进行了全面介绍。
【关键词】：重晶石；配合比；泵送浇捣；质量控制；专项验收目前，重晶石防辐射砼广泛适用于反应堆、加速器或放射化学装置的防护结构。
某医疗大楼放疗科地下防护结构采用了重晶石砼结构现浇施工。
针对只能采用商品砼等相关要求，采取了一系列技术措施，成功解决了重晶石砼的生产、运输、泵送、大体积砼和细部处理的施工问题。
1工艺原理1.1重晶石混凝土采用密度大，含结合水多的重晶石碎石、重晶石砂等粗细骨料（主要成分为BaSO4. 2H2O），以普通水泥作为胶凝材料，同时加入水、外加剂按一定配合比拌合形成防辐射混凝土。
其表观密度大（ρ＝2.5～7.0×103kg/m3），对X射线和γ射线防护性能好；骨料中有大量的结合水，氢元素含量多，能有效防护中子流。
重晶石混凝土现浇入模成型后与钢筋骨架共同形成具有特殊防辐射性能的混凝土结构。
1.2通过优选原材料和科学的配合比设计；确保混凝土在拌合和成型过程防止离析、保持均匀、成型密实；控制大体积混凝土温度裂缝；以及施工缝的特殊处理。
从而保证结构混凝土的表观密度和结构构件厚度符合设计要求，达到设计的防辐射效果。
2施工工艺流程及操作要点2.1施工工艺流程钢筋绑扎及模板支设→重晶石混凝土的制备→重晶石混凝土的运输→重晶石混凝土的现场泵送→重晶石混凝土的现场浇捣→重晶石混凝土成型后的拆模、养护。
3材料与配合比设计3.1原材料选用3.1.1水泥：采用P42.5普通硅酸盐水泥和高效混凝土掺合料，其质量应符合GB175－1999《硅酸盐水泥、普通硅酸盐水泥》和GB/T18736-2002《高强高性能混凝土用矿物外加剂》的相关要求。
也可采用其他密度较大、耐热性能好、低水化热的水泥。
武汉同济医院重晶石混凝土生产组织、施工、控制技术！
武汉同济医院重晶石混凝土生产组织、施工、控制技术！摘要：国内大型医院都设有直线加速器机房、射线探伤、放射性同位素治疗、X刀室等等，这些地方都有屏蔽射线、防御X射线、γ射线、中子射线辐射特殊要求，一般采用重混凝土。
经过对比筛选，我们选用湖北随州产重晶石，其表观密度4300kg/m3。
主要成分BaSo4。
2H2o，含量高达92%以上，且含有大量结合水，氢元素含量多的特点，能有效屏蔽中子流。
经过20余反复试配，从中选定4个最优配合比，在正式施工浇筑前，采用三一重工37米泵车，成功试生产。
本文就重晶石混凝土生产组织、施工、控制技术提出几点见解。
关键词：重晶石、试配、施工技术、控制要点一、建筑结构及概况武汉同济医院X刀室改造工程，紧邻华中科技大学同济医学院的二层建筑。
新建机房有两面墙体紧贴老建筑外墙，其西侧与同济医院放疗中心仅相距2000mm，用作人行通道。
新建工程为框剪结构，抗震设防强度为6度，桩基为12根机械成孔灌注桩，基础为筏板基础。
新建部分±0.000标高与放疗中心室地面标高一致，其建筑面积124.5m2，底板厚700mm，顶板部分最厚达2500mm，墙体最厚1900mm，墙高6500mm。
根据设计要求，底板为普通C35混凝土，顶板、墙体为C25P8纤维重晶石混凝土，内掺聚丙烯抗裂纤维（见图一）。
二、施工难点1、医用直线加速器室机房内产生的高能电磁辐射在没有防护的情况下，会给周边人群造成辐射伤害。
为了阻止高能射线的泄漏，该项目不允许有任何穿透的施工缝。
2、该项目墙体、顶板采用重晶石混凝土，而重晶石比重大，如采用泵车输送，拌制混凝土时需满足大流动性的要求，但同时混凝土很容易沉淀、离析分层，如何在确保满足设计和使用要求的前提下，攻克泵送性能是首要技术难题。
3、混凝土水化热及内外温差控制：优先选用低水化热水泥，掺一定量的矿渣粉和混凝土微膨胀抗裂剂，既能改善混凝土的工作性能又减少水化热温升；防止混凝土温度应力变形，掺入聚丙烯阻裂纤维。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重晶石防辐射混凝土施工质量控制
1工程概况
浙江省肿瘤医院衢州分院放疗中心直线加速器室长39.3m，宽11.2m，室内净高4.3m，底板厚700mm，墙体厚度为1500mm，最厚处为2700mm，顶板厚1700mm，最厚处为2550mm。
设计采用强度等级为C30的防辐射混凝土，要求混凝土的表观密度大于3200kg/m3，以防止医用直线加速器产生的X射线、γ射线对墙外人体的危害。
预计混凝土体积为1430m3。
从经济性和施工可行性考虑，采用重晶石混凝土作为防护材料。
重晶石防辐射混凝土具有表观密度大、易离析、导热性差的特点，且属于大体积混凝土，因此必须严格控制混凝土的温度裂缝、收缩裂缝等，确保重晶石防辐射混凝土的质量和屏蔽效果。
2原材料选用及质量控制
2.1粗骨料
选用福建省永安市李坊重晶石矿的矿石经破碎筛分而成的5～25mm连续级配碎石。
其质量及技术性能应符合《重晶石防辐射混凝土应用技术规范》规定的Ⅲ级质量标准要求。
其性能指标实测值如下：硫酸钡含量86%，表观密度为4400kg/m3，针片状颗粒含量6.5%，泥块含量0.3%，压碎值21%。
2.2细骨料
采用Ⅲ级质量标准的重晶石砂，其性能指标实测值如下：硫酸钡含量86%，重晶石粉3.5%，泥块含量0.5%，表观密度为4400kg/m3，
亚甲蓝值MB=1.00g/kg，细度模数2.3。
为了增加重晶石混凝土的和易性及可泵送性，细骨料中掺加Ⅱ区的人工河砂，其性能实测值如下：泥块含量0.4%，表观密度为2650kg/m3，亚甲蓝值MB=0.90g/kg，细度模数2.6。
2.3水泥
选用水化热较低的光宇牌P·O42.5普通硅酸盐水泥。
其技术性能试验结果如表1。
2.4矿粉
为了降低水化热、提高混凝土耐久性，采用磨细矿微粉等量取代水泥。
磨细矿渣粉选用衢州东深建材有限公司的S95级产品。
其各项性能指标实测值如下：比表面积420m2/kg、流动度102%、活性指数100%。
2.5粉煤灰
采用衢江区兴达建材厂生产Ⅱ级粉煤灰灰，其性能指标实测值如下：需水量比104%，烧失量7.5%，细度22%。
2.6外加剂
由于防辐射混凝土中的重晶石与水泥浆体的密度相差较大，易出现分层离析现象，同时为了提高和易性及可泵送性，选用聚羧酸高效减水剂。
其性能指标实测值如下：减水率23%、密度1.035、坍落度损失lh损失35mm，掺量为胶凝材料用量的1.4%。
3重晶石防辐射混凝土配合比设计
重晶石防辐射混凝土除了满足普通混凝土所必须的强度及和易性外，还应具有吸收X射线、γ射线所需的表观密度，并且应该满足削弱中子流所需的结晶水和结合水。
重晶石防辐射混凝土配合比的设计步骤一般如下：
⑴根据重晶石防辐射混凝土的设计表观密度，计算出所需的骨料密度；
⑵根据骨料密度，选择合适的骨料品种及其混合物；
⑶根据设计的混凝土强度标准值fcu,k，计算混凝土的配制强度fcu,o，并求出相应的水胶比W/B；
⑷根据施工和易性要求选取单方混凝土的用水量W，并计算出单方混凝土的胶凝材料用量B；
⑸选取砂率，计算单方粗骨料和细骨料的总用量；
⑹计算或试验确定应选的粗骨料和细骨料或其混合物的表观密度值；
⑺计算粗骨料和细骨料混合物中各组分的用量[2]。
经过设计、试配、调整，本工程的配合比为：水泥:矿粉:粉煤灰:重晶砂:人工砂:重晶石:水:减水剂=250:100:40:1180:100:1360:165:7.0。
该重晶石防辐射混凝土实测的初始坍落度为195mm，1h后的坍落度为165mm，初凝时间为6h17min，终凝时间为9h27min，容重3280kg/m3，28d强度为41MPa。
4重晶石防辐射混凝土施工工艺
4.1顶板支撑体系的设计
由于顶板厚度较大、重晶石防辐射混凝土密度大，顶板施工总荷载达到60kN/㎡，大大超过10kN/m2，属于超过一定规模的危险性较大的分部分项工程，根据相关规定必须编制专项施工方案并经过专家方案论证。
该工程选用盘扣式模板支撑架，钢管材质为Q345A，外径48，壁厚3.2mm，纵横立杆间距300mm×300mm，支撑架高度为4.3m，中间加设三道水平拉杆。
模板选用18mm，木楞选用60mm×100mm，间距250mm，主梁选用Q235，外径48，壁厚3.5mm 的钢管，可调托座。
为了减小混凝土倾倒时的自由下落高度、防止混凝土分层离析，模板工程采取边浇筑混凝土边安装的方式。
按专项施工方案计算的立杆间距进行放线支设立杆、安装水平杆、剪刀撑、顶托、主梁、次梁、模板（即顶板底模）、墙内侧模板和夹墙模板、外墙外侧模板则随捣混凝土随安装，用M16对拉螺栓与内侧模板对位连紧，再在外连顶支撑紧固。
混凝土浇筑前准备好材料，并对施工人员进行技术交底。
4.2重晶石混凝土浇筑方案的确定
该工程的重晶石防辐射混凝土分二次进行，第一次浇筑700mm 厚的底板混凝土，施工缝留设在板面以上300mm处，留设成凹凸水平施工缝；在继续浇筑混凝土前，应对结合层进行凿毛、清除浮浆，并用水冲洗干净，不得积水。
然后铺设10～15mm与重晶石防辐射混凝土成分相同的重晶石砂浆。
第二次浇筑墙体及顶板防辐射混凝土，墙体混凝土浇筑后3h再浇筑顶板混凝土，使墙体混凝土能够初步沉实。
墙体总周长约121m，泵送混凝土浇筑强度30m3/h，采用分层交圈的浇筑方式。
重晶石混凝土具有密度大、易分层离析、导热性差等特点，因此，在浇筑过程需严格控制每层浇筑厚度，且必须在下层混凝土初凝前完成上层混凝土的浇筑工作。
该工程墙体混凝土的浇筑厚度按350mm进行控制，每层浇筑时间为1.4h，远远小于重晶石混凝土的初凝时间6h17min。
顶板厚度1700mm，长39.3m，宽11.2m，面积440.16m2，属于大体积混凝土，需要控制混凝土的内部温升，故采用斜面分层浇筑方式，分层厚度为400mm，以利于重晶石混凝土的散热。
斜面坡度为1:6，每层混凝土量为47m3，每层浇筑时间大约为1.7h，也远远小于重晶石混凝土的初凝时间6h17min。
在振捣上层混凝土时，振捣棒需插入下层混凝土内50mm，并以梅花状方式布置插入点，振捣棒间距控制400mm内。
控制好每点的振捣时间，以混凝土表面不冒泡、不显著沉陷为标准，一般控制在15～25s左右，防止因振捣时间过长而引起骨料的不均匀沉淀。
4.3防辐射混凝土的养护
顶板防辐射混凝土浇筑完毕整平后立即铺设塑料薄膜，再铺上一层麻袋或者湿草帘进行覆盖保温，以减少混凝土内外的温差，防止混凝土收缩裂缝的产生。
防辐射混凝土养护由专人负责，养护时间在14d以上。
墙体混凝土采取带模养护的方式，内侧模板需与顶板底模一起拆除，外侧模板板在养护时间3天后拆除，并立即覆盖麻袋或者草帘进行保湿保温，养护时间为14d以上。
5结束语
浙江省肿瘤医院衢州分院放疗中心直线加速器室重晶石防辐射混凝土，通过控制原材料的品种及质量、配合比设计、优化施工方案等手段与方法，在主体结构验收时经过细致观察，表面未发现裂纹。
最终经省放射监测站和省放射卫生监督检测所测试，各项防护指标完全达到国家规定的GB8703的要求。
