35KV微机线路保护原理说明书
....35KV 微机线路保护原理说明书1 35kV 线路保护配置及功能本保护装置是以三段式方向过电流保护;零序电流保护;小电流接地选线;三相一 次重合闸(检无压或检同期可选)和后加速;低频减载;PT 断线检测及 PT 断线闭锁方 向或保护;说明了 35KV 微机线路保护的主要原理、硬件部分和软件部分的构成。
2 35KV 线路保护的主要原理2.1 三段式过电流保护原理输电线路发生短路时,相电流突然增大,线电压降低,当故障线路上的相电流大于 某一个规定值,同时保护安装处母线电压小于某一个规定值时,保护将跳开故障线路上 的断路器而将故障线路断电,这就是过电流保护的工作原理。
其中,规定值就是过电流保护的动作电流,它是能使电流保护动作的最小电流,通常用 IDZ 表示。
过电流保护在35KV 及以下的输电线路中被广泛应用。
下面对三段式过电流保护分别予以介绍:(1)无时限的电流速断保护(电流I段保护)我们以图 2.2 中单侧电源网络中输电 线路 AB 上所装设的电流保护来分析电流保护的原理。
在图 2.2 中,为了反映全线路的 短路电流,设 AB 线路的电流保护装于线路始端母线A处,在图上叫做电流保护 1,显然电流保护 1 要可靠动作,它的动作值 IDZ 必须选择小于或等于保护围可能出现的最小短路电流。
在图 2.2 中,假设 AB 线路上 d1 点发生三相短路,则线路上的短路电流为:I (3) dEZSZd(2-1)其中, E 是电源系统相电势, ZS 是电源系统阻抗, Zd 是故障点到保护安装处之问的阻抗,由式(2-1)可以看出,当系统电压一定的时候,短路电流的大小与系统阻抗和短路点的位置及短路类型有关,系统阻抗是由运行方式决定的,在最大运行方式下 ZS 取..........图 2.2 单侧电源网络中电流保护原理图最小值,在最小运行方式下 ZS 取最大值,在实际中,一般来说系统在最大运行方式下三相短路电流最大,称此为保护的最大运行方式,系统在最小运行方式下两相短路电流 最小,称此为保护的最小运行方式。
微机保护整定计算原则

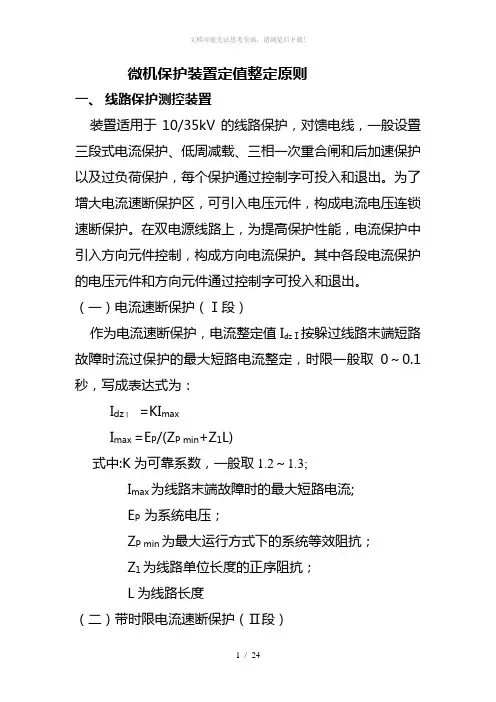

微机保护装置定值整定原则一、线路保护测控装置装置适用于10/35kV的线路保护,对馈电线,一般设置三段式电流保护、低周减载、三相一次重合闸和后加速保护以及过负荷保护,每个保护通过控制字可投入和退出。
为了增大电流速断保护区,可引入电压元件,构成电流电压连锁速断保护。
在双电源线路上,为提高保护性能,电流保护中引入方向元件控制,构成方向电流保护。
其中各段电流保护的电压元件和方向元件通过控制字可投入和退出。
(一)电流速断保护(Ⅰ段)作为电流速断保护,电流整定值I dzⅠ按躲过线路末端短路故障时流过保护的最大短路电流整定,时限一般取0~0.1秒,写成表达式为:I dzⅠ=KI maxI max =E P/(Z P min+Z1L)式中:K为可靠系数,一般取1.2~1.3;I max为线路末端故障时的最大短路电流;E P 为系统电压;Z P min为最大运行方式下的系统等效阻抗;Z1为线路单位长度的正序阻抗;L为线路长度(二)带时限电流速断保护(Ⅱ段)带时限电流速断保护的电流定值I dzⅡ应对本线路末端故障时有不小于1.3~1.5的灵敏度整定,并与相邻线路的电流速断保护配合,时限一般取0.5秒,写成表达式为:I dz.Ⅱ=KI dzⅠ.2式中:K为可靠系数,一般取1.1~1.2;I dzⅠ.2为相邻线路速断保护的电流定值(三)过电流保护(Ⅲ段)过电流保护定值应与相邻线路的延时段保护或过电流保护配合整定,其电流定值还应躲过最大负荷电流,动作时限按阶梯形时限特性整定,写成表达式为:I dz.Ⅲ=K max{I dzⅡ.2 ,I L}式中:K为可靠系数,一般取1.1~1.2;I dzⅡ.2为相邻线路延时段保护的电流定值;I L 为最大负荷电流(四)反时限过流保护由于定时限过流保护(Ⅲ段)愈靠近电源,保护动作时限愈长,对切除故障是不利的。
为能使Ⅲ段电流保护缩短动作时限,第Ⅲ段可采用反时限特性。
反时限过电流保护的电流定值按躲过线路最大负荷电流条件整定,本线末端短路时有不小于1.5的灵敏系数,相邻线路末端短路时,灵敏系数不小于1.2,同时还要校核与相邻上下一级保护的配合情况。
