SYSTEMVIEW简单使用ppt课件
第12章 动态系统仿真软件 Systemview
图 12-5 观察窗的操作
分析窗是 Systemview 进行信号分析的工作平台，是一个强大的信号分析工具。学会使用分析窗及其工具 是掌握 Systemview 软件分析信号及系统的关键。
（1）分析窗的设定与波形调整 在做完信号仿真操作后，点击工具条上的分析窗图标 就可以打开分析窗工作平台，点击工具条上相关 按钮可以将分析波形进行排列，如图 12-6；
图 12-6 分析窗工作平台之一
图 12-6 是系统缺省的颜色，用户也可以设定自己喜欢的颜色，这里将颜色设定为浅色背景、深色线条和 文字，修改后的界面如图 12-7 所示；比较图 12-6 和图 12-7，二者之间不仅是颜色不同，而且波形的布局和 大小也不同，我们可以利用工具条上的图标调整波形的布局，也可以利用鼠标拖拽以改变波形的大小和位置。 在分析窗的波形坐标上，我们可以清楚地看到系统各点信号波形之间的关系，Systemview 的动态探棒随着鼠 标移动可以清楚地标明各个波形之间的对应点位置。
可以通过敲击鼠标方便地实现。分析窗中的“接收计算器（ α ）”功能强大，可以完成对仿真运行结果的各
种运算分析，诸如谱分析、相关和卷积等各种基本的信号分析； (2) 简单 只要通过鼠标从SystemView库中选择图符并将它、模拟和数字以及混合模式的系统。并且SystemView的所有图符都有相似的参数定义窗口，设计者所要 做的只是修改各个图符的参数，用户不需要编写源代码就可以完成各种系统的设计与仿真，快速地建立和修 改系统、访问与调整参数，方便地加入注释；
图 12-7 分析窗工作平台之二 351
（2）利用接收计算器进行信号分析 点击分析窗左下脚的接收计算器图标 ，弹出 Systemview Sink Calculator 对话框，如图 12-8 所示，这 个对话框提供了所有的信号分析工具设定和系统参数调整方法，内容十分丰富。
第9章-SystemView概貌PPT课件
（6）采样率的设置与所设计系统中的图符参数定义也有关系， 配合不当时会造成所设计的系统从原理上正确但仿真却失 败的情况。
2021/7/24
12
2021/7/24
10
系统定时设置需考虑的因素（P188）
（3）系统采样率可用采样间隔来定义，系统仿真运行的 样本数可用仿真起始与终止时间来设定。 Simulation Time=No.of Samles/SampleRate(Hz) =Stop time-Start Time
注：离散时间系统中，样本数必须为整数。因此，如 果用户以时间单位进行系统定时，SystemView最终都 会将设定时间进行折算，并舍入为整数个样本点后处 理。因此，直接采用样本数定义仿真时间更为合适。
2021/7/24
2
9.1 概述
• 特点：图形化编程方式 • 主要功能：
围绕着系统仿真分析这个目标，主要功能分为 1、设计构建系统； 2、对设计构建的系统进行动态仿真和分析。
• SystemView 的工作环境： – 系统窗口（System Window） – 分析窗口（Analyses window）
2021/7/24
14
图符的初始化操作流程 （p191）
（1）双击该图符所属的库的通用图符，使之出现于系统 设计区中，也可直接用鼠标拖放至设计区中；
（2）双击该通用图符，打开相应的库选择窗口，如图94示出的是算子库选择窗口；也可右击通用图符后在快 捷菜单中选择Library…得到；
（3）根据系统设计要求，选择包含所需使用图符的子库；
第11章-SystemView使用进阶
11.2.2
• 被分析的信号：
– – – –
系统说明
加性白高斯噪声（AWGN）加单频正弦信号 窄带高斯噪声（NBGN）加单频正弦信号 窄带高斯噪声（NBGN） 正弦信号频率取为32Hz以使系统采样率可以较低
• FFT方法的选择：
– 分析窗口中的FFT分析 – 使用FFT算子进行FFT分析
11.2.2
的均值
60 5
数据分段
4 0 0 .e -3
5 0 0 .e -3
4 0 0 .e -3
3 0 0 .e -3 0
Magnitude
2 0 0 .e -3
Amplitude
-5 10 20 30 40 50 60
1 0 0 .e -3
0
0
0
1 0 0 .e -3
2 0 0 .e -3
3 0 0 .e -3
11．1 11．2 11．3 11．4 11．5 概述 使用接收数据计算器进行数据的FFT分析 全局参数关联（Global Parameter Links） MetaSystem Custom Library与M-Link简介
11.1 概述
• SystemView中，仿真结果的分析处理是在分析窗口中 利用接收数据计算器进行的。为了对仿真数据进行分 析处理，SystemView对接收数据计算器这一工具配臵 了很强的功能。 • 全局参数关联的使用：SystemView中，如果激活全局 参数关联,用户可以把相关图符的参数与指定的系统运 行参数相关联，从而实现在系统仿真运行中对图符参 数的动态控制与调整。 • MetaSystem体现了SystemView的分层属性，称子程序。 使用MetaSystem后可使系统结构清晰，层次分明，便 于系统设计过程中的编辑与修改。
systemview的用法(精品)
---------------------------------------------------------------最新资料推荐------------------------------------------------------systemview的用法（精品）本章的图符库包括了 systemview 的所有功能图符，可供读者快速查阅。
它是一个高度浓缩了的图符功能表，您可以快速选取或查阅所需的图符功能，而不用频繁的翻阅英文使用说明书。
基本库基本库 SystemView 的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。
SystemView 为我们提供了 16 种信号源信号源，可以用它来产生任意信号功能强大的算子库算子库多达 31 种算子，可以满足您所有运算的要求 32 种函数尽显函数库函数库的强大库容！ 12 种信号接收信号接收方式任你挑选，要做任何分析都难不倒它扩展功能库扩展功能库扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。
它允许通信、DSP、射频/模拟和逻辑应用。
包含有大量的通信系统模块的通信库通信库，是快速设计和仿真现代通信系统的有力工具。
这些模块从纠错编码、调制解调、到各种信道模型一应俱全。
DSP 库库能够在你将要运行 DSP 芯片上仿真 DSP 系统。
该库支持大多 DSP 芯片的算法模式。
例如乘法器、加法器、除法器和反相器的图标代表真正的 DSP 算法操作符。
1 / 3还包括高级处理工具：混合的 Radix FFT、FIR 和 IIR 滤波器以及块传输等。
逻辑运算自然离不开逻辑库逻辑库了，它包括象与非门这样的通用器件的图标、74 系列器件功能图标及用户自己的图标等。
射频射频/模拟库模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功率分配器等。
扩展用户库扩展用户库扩展的用户库包括有 Elanix 公司自己提供的扩展通信库 2、IS95/CDMA、数字视频广播DVB。
SystemView的基本库使用说明

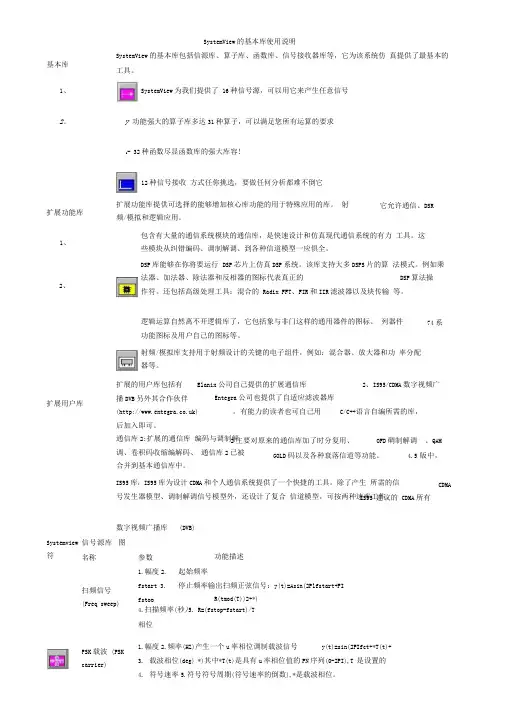

SystemView 的基本库使用说明SystemView 的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿 真提供了最基本的工具。
1.幅度2.频率(HZ)产生一个u 率相位调制载波信号y(t)=sin(2PIfct+*T(t)+3. 载波相位(deg) *)其中*T(t)是具有u 率相位值的PN 序列(0-2PI),T 是设置的4. 符号速率5.符号符号周期(符号速率的倒数),*是载波相位。
基本库1、SystemView 为我们提供了 16种信号源，可以用它来产生任意信号2、 y 功能强大的算子库多达31种算子，可以满足您所有运算的要求L- 32种函数尽显函数库的强大库容!12种信号接收 方式任你挑选，要做任何分析都难不倒它扩展功能库扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。
射频/模拟和逻辑应用。
它允许通信、DSR1、包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力 工具。
这些模块从纠错编码、调制解调、到各种信道模型一应俱全。
2、DSP 库能够在你将要运行 DSP 芯片上仿真DSP 系统。
该库支持大多DSPS 片的算 法模式。
例如乘法器、加法器、除法器和反相器的图标代表真正的DSP 算法操作符。
还包括高级处理工具：混合的 Radix FFT 、FIR 和IIR 滤波器以及块传输 等。
逻辑运算自然离不开逻辑库了，它包括象与非门这样的通用器件的图标、 列器件功能图标及用户自己的图标等。
74系扩展用户库射频/模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功 率分配器等。
2、IS95/CDMA 数字视频广Entegra 公司也提供了自适应滤波器库。
有能力的读者也可自己用 C/C++语言自编所需的库，扩展的用户库包括有Elanix 公司自己提供的扩展通信库播DVB 另外其合作伙伴()后加入即可。
通信库2:扩展的通信库 编码与调制解调、卷积码收缩编解码、 通信库2已被合并到基本通信库中。
SYSTEMVIEW简单使用-PPT精选文档
System View 模型的建立，按照需要从相应库中 调用功能图符，将图符之间用带有传输方向的连
线连接起来。
仿真：工作界面为设计窗口，设计完成后，在设计窗口
单击“系统运行”按钮，软件在后台就开始执行 仿 真。仿真完毕，仿真结果即信号时域波形将被输 出到分析窗口； 分析：工作界面为分析窗口，用于显示已设计系统中信 号的波形，并可以对波形进行需要的处理从而对 系统进行分析。 下面分别予以介绍。
丰富的System View 的图符资源：
主（基本）库： (Main)
加法器（Adder）、乘法器(Multiplier)、 信号源(Source)、接收器(Sink)、 函数（Function）、算子（Operator）、 子系统（Meta System）、 子系统输入/输出端口（Meta I/O）；
⑴ 起始时间（Start Time）和终止时间（Stop Time）
⑵ 采样间隔（Sample Rate）和采样数目（No. of Samples）
⑶ 频率分辨率（Freq.Res.） ⑷ 更新数值（Update Values） ⑸系统循环次数（No. of System Loops）
通常，做系统定时主要考虑采样率与采样点数，并照顾频率分辨率。 时间参数之间的关系为： 采样点数＝（终止时间－起始时间）×（采样率）＋1 采样率=1/采样间隔 频率分辨率＝采样率／采样点数
仿真完成刚进入分析窗口时，会弹出若干带有序号的 子窗口，分别对应了设计窗口中各信宿（主要是Analysis 图符）的时域波形。单击分析窗下端接收计算器按钮 ， 出现“SystemView接收计算器”对话框，对话框窗口左侧 区域用于选择动作，右侧用于选择对象，也就是选择哪个 或哪几个子窗口。所谓动作就是对得到的各信宿的时域波 形（各子窗口）进行所需的各种计算、处理。经过动作后 会形成新的子窗口，所有的子窗口在分析窗口中以多种排 列方式同时或单独显示。 接收计算器中包含各种丰富动作，需要根据所需进行 深入学习。其中的典型动作包括：对时域波形叠绘 （Overplay Plots）、卷积；求信号功率谱、眼图、信号 星座图；绘制BER-SNR曲线等。
systemview的用法
本章的图符库包括了systemview的所有功能图符，可供读者快速查阅。
它是一个高度浓缩了的图符功能表，您可以快速选取或查阅所需的图符功能，而不用频繁的翻阅英文使用说明书。
基本库SystemView的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。
SystemView为我们提供了16种信号源，可以用它来产生任意信号功能强大的算子库多达31种算子，可以满足您所有运算的要求32种函数尽显函数库的强大库容！12种信号接收方式任你挑选，要做任何分析都难不倒它扩展功能库扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。
它允许通信、DSP、射频/模拟和逻辑应用。
包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力工具。
这些模块从纠错编码、调制解调、到各种信道模型一应俱全。
DSP库能够在你将要运行DSP芯片上仿真DSP系统。
该库支持大多DSP芯片的算法模式。
例如乘法器、加法器、除法器和反相器的图标代表真正的DSP算法操作符。
还包括高级处理工具：混合的Radix FFT、FIR和IIR滤波器以及块传输等。
逻辑运算自然离不开逻辑库了，它包括象与非门这样的通用器件的图标、74系列器件功能图标及用户自己的图标等。
射频/模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功率分配器等。
扩展用户库扩展的用户库包括有Elanix公司自己提供的扩展通信库2、IS95/CDMA、数字视频广播DVB。
另外其合作伙伴Entegra公司也提供了自适应滤波器库()。
有能力的读者也可自己用C/C++语言自编所需的库，后加入即可。
通信库2:扩展的通信库2主要对原来的通信库加了时分复用、OFDM调制解调、QAM 编码与调制解调、卷积码收缩编解码、GOLD码以及各种衰落信道等功能。
4.5版中，通信库2已被合并到基本通信库中。
IS95库:IS95库为设计CDMA和个人通信系统提供了一个快捷的工具。
Systemview基础
频率分辨率（Freq. Res.）
系统定时
更新数值（Update Values）
当用户改变设置参数后，需单击一次“Time Values”栏 内的“Update ”按钮，系统将自动更新设置参数。
自动标尺（Auto Set No. Samples）
系统进行FFT运算时，若用户给出的数据点数不是2的整 次幂，单击此按钮后系统将自动进行速度优化。
当前内容
SystemView简介 系统定时 设计窗口 图标库 分析窗口 接收计算器
分析窗口
分析窗是观察用户运行结果数据的基本载体。利用它 可以观察某一系统运行的结果及对该结果进行的各种 分析。
当前内容
SystemView简介 系统定时 设计窗口 图标库 分析窗口 接收计算器
SystemView简介
SystemView能自动执行系统连接检查，给出连接错 误信息或尚悬空的待连接端信息，通知用户连接出错 并通过显示指出出错的图标。这个特点对用户系统的 诊断是十分有效的。 SystemView的另一重要特点是它可以从不同角度、 以不同方式，按要求设计多种滤波器，并可自动完成 滤波器各指标——如幅频特性（伯特图）、传递函数、 根轨迹图等之间的转换。
SystemView简介
SystemView的库资源十分丰富，包括含若干图标的 基本库（Main Library）及专业库（Optional Library）。基本库中包括多种信号源、接收器、加法 器、乘法器，各种函数运算器等；专业库有通讯 （Communication）、逻辑（Logic）、数字信号处 理（DSP）、射频/模拟（RF/Analog）等；它们特别 适合于现代通信系统的设计、仿真和方案论证；并可 进行各种系统时域和频域分析、谱分析，及对各种逻 辑电路、射频/模拟电路进行理论分析和失真分析。
第9章 SystemView的操作
第9章 System View的操作
9.3 系统定时(System Time)
在System View系统窗中完成系统创建输入操作(包 括调出图符块、设置参数、连线等)后，首先应对输入 系统的仿真运行参数进行设置。因为计算机只能采用 数值计算方式，起始点和终止点究竟为何值?究竟需要 计算多少个离散样值?这些信息必须告知计算机。
第9章 System View的操作
4.频率分辨率(Frequency Resolution)
该参数是指系统对用户数据进行Fourier变换时， 根据时间序列所得到的频率分辨率。System View根据 下式自动计算频率分辨率：频率分辨率=采样率/采样 点数 5.更新数值(Update Values) 用户更改了某一个时间参数后，只要按下“Update” 按钮，System View就会自动对所有其它参数进行修改。
第9章 System View的操作
第9章 System View的操作
9.1 System View的安装
9.2 System View的工作环境 9.3 系统定时 9.4 System View的图符 9.5 亚系统 9.6 分析窗口 9.7 System View的图符库
第9章 System View的操作
第9章 System View的操作
9.4 System View的图符
9.4.1 System View主库的图符 在系统窗口的左边为图符库区，在库区中共有8个 通用图符，它们代表了6个不同的图符库以及加法和乘 法图符。
第9章 System View的操作
1. 信源库(Source)
System View为用户的仿真分析系统提供了强大的 信号源库。每一个用户系统至少有一个信号源，用户 也可以通过定义文件作为信号源，将信号和数据输入。 信源库主要有以下3类： (1) 正弦/周期性信号源库。正弦/周期性信号源库 如图9.3所示，它可以产生周期性信号及其所需的一系 列参数。例如正弦信号及其参数，包括频率、幅度和
systemview基本操作
systemview 基本操作
实验目的：
1. 熟悉systemview 软件的使用，掌握主要操作步骤
2. 学会使用SystemView 软件并会查找相应元器件
3. 掌握信号的时域与频域的分析方法
4. 掌握SystemVue 分析窗口的使用
5. 能利用分析窗口对波形进行时域与频域的分析 实验内容：
按照实例使用图符构建简单的通信系统，并了解每个图符的功能 实验步骤：
1. 计算信号的平方
∣ →
（1） 从基本图符库中选择信号源图符，选择正弦波信号，参数设定
中设置幅度为1，频率为10Hz ，相位为0。
（2） 选择函数库，并选择Algebraic 标签下的 图符。
在参数设
定中设置a=2，表示进行x2运算。
（3） 放置两个接收器 图符，分别接收信号源图符的输出和函数
算术运算的输出，并选择Graphic 标签下的图符，表示在系统运行结束后才显示接收到的波形。
（4）将图符进行连接，运行仿真，最终结果如下图所示：
2. 常规双边带条幅（AM）
(1).按快捷键切换到通信图符库Comm，从图符库中拖动一个图符至设计窗口，双击该图符，选择调制器“Modulators”中的“DSB-AM”，并在参数设置窗口中的文字框中输入幅度1V，频率1000Hz，调制度0.5，确认退出，图符变成。
(2).放置两个接收器图符，用于接收调制信号和已调信号波形。
(3).对图符进行连线，如下图所示
(4).设置仿真参数：
仿真时间102.3ms
采样点1024
采样频率10kHz
(5).运行仿真，并得到各个接收器的波形。
实验结果：
观察各输出信号的波形和频谱。
SYSTEMVIEW简单使用
第一部分SystemView及其操作简介美国ELANIX公司于1995年开始推出SystemView软件工具，最早的1.8版为16bit 教学版，自1.9版开始升为32bit专业版，目前已推出了5.0版。
SystemView是在Windows 环境下运行的用于系统仿真分析的软件工具，它为用户提供了一个完整的动态系统设计、仿真与分析的可视化软件环境，能进行模拟、数字、数模混合系统、线性和非线性系统的分析设计，可对线性系统进行拉氏变换和Z变换分析。
1.1 SystemView的基本特点SystemView基本属于一个系统级工具平台，可进行包括数字信号处理（DSP）系统、模拟与数字通信系统、信号处理系统和控制系统的仿真分析，并配置了大量图符块（Token）库，用户很容易构造出所需要的仿真系统，只要调出有关图符块并设置好参数，完成图符块间的连线后运行仿真操作，最终以时域波形、眼图、功率谱、星座图和各类曲线形式给出系统的仿真分析结果。
SystemView的库资源十分丰富，主要包括：含若干图符库的主库（Main Library）、通信库（Communications Library）、信号处理库（DSP Library）、逻辑库（Logic Library）、射频/模拟库（RF Analog Library）和用户代码库（User Code Library）。
1.2 SystemView系统视窗1.2.1 主菜单功能进入SystemView后，屏幕上首先出现该工具的系统视窗，如图1-2-1所示。
系统视窗最上边一行为主菜单栏，包括：文件（File）、编辑（Edit）、参数优选（Preferences）、视窗观察（View）、便笺（NotePads）、连接（Connetions）、编译器（Compiler）、系统（System）、图符块（Tokens）、工具（Tools）和帮助（Help）共11项功能菜单。
与最初的SystemView1.8相比，SystemView3.0的操作界面和对话框布局有所改变。
systemview基本操作
systemview 基本操作
实验目的：
1. 熟悉systemview 软件的使用，掌握主要操作步骤
2. 学会使用SystemView 软件并会查找相应元器件
3. 掌握信号的时域与频域的分析方法
4. 掌握SystemVue 分析窗口的使用
5. 能利用分析窗口对波形进行时域与频域的分析 实验内容：
按照实例使用图符构建简单的通信系统，并了解每个图符的功能 实验步骤：
1. 计算信号的平方
∣ →
（1） 从基本图符库中选择信号源图符，选择正弦波信号，参数设定
中设置幅度为1，频率为10Hz ，相位为0。
（2） 选择函数库，并选择Algebraic 标签下的 图符。
在参数设
定中设置a=2，表示进行x2运算。
（3） 放置两个接收器 图符，分别接收信号源图符的输出和函数
算术运算的输出，并选择Graphic 标签下的图符，表示在系统运行结束后才显示接收到的波形。
（4）将图符进行连接，运行仿真，最终结果如下图所示：
2. 常规双边带条幅（AM）
(1).按快捷键切换到通信图符库Comm，从图符库中拖动一个图符至设计窗口，双击该图符，选择调制器“Modulators”中的“DSB-AM”，并在参数设置窗口中的文字框中输入幅度1V，频率1000Hz，调制度0.5，确认退出，图符变成。
(2).放置两个接收器图符，用于接收调制信号和已调信号波形。
(3).对图符进行连线，如下图所示
(4).设置仿真参数：
仿真时间102.3ms
采样点1024
采样频率10kHz
(5).运行仿真，并得到各个接收器的波形。
实验结果：
观察各输出信号的波形和频谱。
SystemVue 雷达快速入门PPT课件
© 2014 Agilent Technologies 8
Mar. 2014
软件自带的例子…
回到Start Page
点击Open Examples按钮， 会自动跳入例子目录
例子目录是只读属性. 如果做了更改，需要保存到其它 目录中或者拷贝到其它目录中
9
© 2014 Agilent Technologies Mar. 2014
如果公式中有错误，会出现错误信息
© 2014 Agilent Technologies Mar. 2014
原理图输入: Data Flow设计
双击元件 –对元 件进行编辑，修改 名称，元件参数等 等.
Filter By: 输入字符， 然后再点击Go， 寻找元件
• 捕捉元件管脚或者使用线连接元件 • 移动元件时，连线也移动. • 按下 Alt 按键可以解开元件
© 2014 Agilent Technologies 20
Mar. 2014
实验1 ---线性调频脉冲源
雷达库中的信号源类
• 脉冲信号 • 线性调频脉冲信号 (LFM) • 非线性调频信号 (NLFM) • 巴克码(二相编码 -- Barker) • 恒相位编码 (Frank, P-Code, ZC) • 连续波 (CW) • 连续波调频 (FMCW) • 超宽带 (UWB) • 步进频率源 • SAR 源
10 Mar. 2014
工作区控制
• 在工作区最顶层(工作区名字处)鼠标右键点击可 以添加项目
• 或者在目录的地方鼠标右键点击也可以添加项目
在工作区目录树中可以拷贝/粘 贴各种项目：设计、分析、图表、 公式和目录等等
鼠标右键点击目录或者 项目，就会出现菜单
