2X4液晶拼接大屏显示系统方案V1.0

《国际标准化组织标准》ISO
《国际电气电子工程师协会标准》IEEE
《国际电工委员会标准》IEC
《中国国家标准》GB
《供电电源标准》GB2887-82
《计算机场地技术要求》GBJ45—82
《计算机场地技术条件》GB2887—89
《电子计算机机房设计规范》GB50174－93
《民用闭路电视监控系统工程技术规范》（GB50198-94）
通过控制计算机的许可网络上的任一台计算机都可以操作大屏幕，实现图像的相互调用和控制。
通过控制计算机集中控制，可以对各通道任何一路信号均可切换自如。并可根据用户需要制定常用显示模式，实现简单灵活的使用界面；并支持多用户的操作，以及对于用户的权限进行设定。
直观、图形化的全中文集成操作界面：在统一的图形操作界面下，通过简单的鼠标操作，便可以完成对集成系统中各项参数、预案的设置、调用，用户只需要关心最终的显示效果，而无须关心中间的视频切换过程、等离子单元切换过程等繁杂的工作。
Байду номын сангаас相映成辉：直下式LED背光技术+广视角10bit面板
商用大屏的清晰度、亮度及整体画质被置于更重要的位置予以考量。BDL5586XH的一个突出亮点是其不仅采用了LED背光技术。传统背光方式通常为CCFL(冷阴极萤光灯管)，这种方式的缺陷是色域窄，色度不够纯净，耗电大。而BDL5586XH采用最新的LED背光，克服了传统CCFL的不足，而且节电效果非常突出。而具体到LED背光，又可分为两种：直下式和侧入式。侧入式的好处是机身可以做到很薄，在消费型电视机领域是很大的卖点。但它的不足是屏幕亮度不容易做得很高，而且屏幕亮度不容易做得很均匀，屏幕中心的亮度可能会比屏幕周边暗。直下式LED背光正好相反，它的最大好处就是屏幕亮度高，而且屏幕亮度均匀，但机身会比侧入式厚一些。BDL5586XH为达到最佳的显示效果，采用的是成本高的直下式LED背光设计。这也反映了飞利浦作为业界翘楚在奉献卓越画质上的执着。
《计算机软件配置管理计划规范》GB/T12502-90
1.
大屏幕显示系统是其他子系统产生信息的终端表达设备，一个好的大屏幕显示系统不仅是管理控制中心现代化的形象设备，更重要的是在其他子系统的支持下，成为日常工作中不可或缺的重要组成部分。
在当今种类繁多的显示技术中，平板显示无疑是当前硬件方面最重大的一种世代交替的技术。显示设备由于是长时间直接面对人的部件，所以与人的关系更加密切，尤其是不能影响到人的健康。所以设计一种符合环保健康要求的平板显示幕墙成为我们的目标，而环保健康的液晶显示技术无疑是我们的首选。当然，光环保健康还不足够，我们从系统的可用性、先进性、可靠性和经济性出发，设计该液晶拼接显示系统，达到既环保健康又经济实用的目的。
BDL5586XH内部的缩放功能使得视频墙的应用变得简单易行，即使不购买昂贵的外部矩阵，通过DVI全数字方式，靠自身所带的驱动，就能组成极具震撼的大型视频墙，观赏效果极佳。以5 x 5 的25台显示器的拼接视频墙为例，显示面积将可达到275寸。观众在高耸的电视墙前，能够体验到大屏幕天然的震撼力和感染力。如果添置外部矩阵，可拼接出更大更震撼的大屏幕。
《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）
《建筑物防雷设计规范》（GB50057）
《建筑物电子信息系统防雷技术规范》（GB50343）
《计算机软件开发规范》GB8566－88
《计算机软件需求说明书编制指南》GB9385－88
《计算机软件测试文件编制规范》GB9386－88
《计算机软件质量保证计划规范》GB/T12504-90
由此可见，在显示领域，液晶具有绝对的优势，并从以往的小尺寸向大尺寸发展，全面领先其它平面显示技术。我公司所采用的液晶屏是BDL5586XH液晶显示屏，它是当今世界上最新技术的液晶显示屏，是工业用的专业液晶屏。所显示的高速动态画面流畅、自然。这些优点赋予了BDL5586XH液晶显示屏在大屏幕显示领域无可比拟的优越性。
第
1

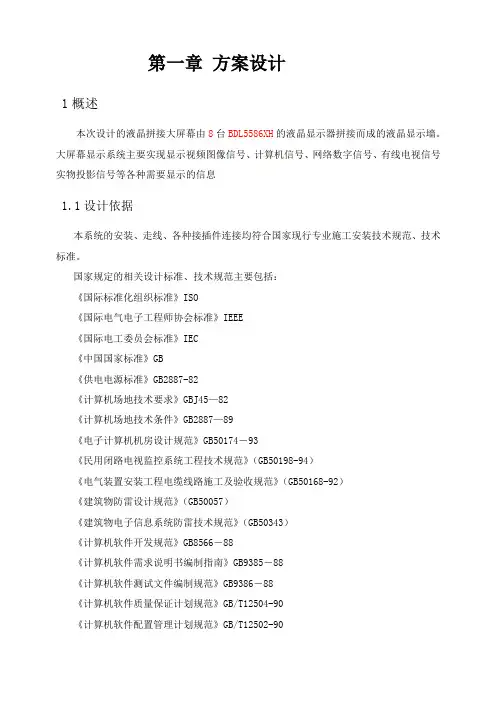

本次设计的液晶拼接大屏幕由8台BDL5586XH的液晶显示器拼接而成的液晶显示墙。大屏幕显示系统主要实现显示视频图像信号、计算机信号、网络数字信号、有线电视信号实物投影信号等各种需要显示的信息
1.
本系统的安装、走线、各种接插件连接均符合国家现行专业施工安装技术规范、技术标准。
国家规定的相关设计标准、技术规范主要包括：
通过外置组合屏控制器可以通过网络服务器实现各个系统之间的信息交换与共享。以及其他高分辨率计算机网络数字信号和模拟信号在大屏幕上开窗口显示；
可以实现任意信号在任意单屏（1×1）、多屏（如1×2、2×1等）、整屏上的显示，也可以任意大小、任意位置显示，如单屏显示数路信号、双屏显示三幅以及多幅信号等等，每幅视频图像均为实时图像。
2.3
前所未有的超窄边设计
随着专业显示器的技术发展，用商用显示器拼接成显示墙已成为商业场所大型显示设备的首选方式。无需违言，先前拼接屏的最大困扰就是拼接缝过于宽大，过于显眼。现在这个问题随着超窄边显示器的出现得到根本性的改善。传统液晶显示器的外框一般为22mm，市场上先前用于拼接的液晶屏的边缘也超过11mm。飞利浦超窄边显示器BDL5586XH的拼接缝隙仅为5.3mm ，远远低于以往的产品。BDL5586XH极大提升了拼接屏的性能，使拼接屏朝无缝拼接的终极目标又前进了一大步，让大型拼接屏的表现达到了一个新的高度。
除了采用背光直下式技术之外，BDL5586XH为了保证画质呈现的绝佳效果，采用的是目前业界最高规格的10bit面板，能够呈现10亿7千万种颜色。一句话，飞利浦认为卓越的画质与高清的视效不是单一因素促成的，而是多项高指标的集合呈现。也只有亲临现场，才能感受到BDL5586XH飞利浦商用大屏的绝然不同的清晰观感，特别是在电视墙状态下，这种差别令人印象尤为深刻。
智能节电轻松省力更放心
一般而言，商用大屏全天候工作，意味着用电成本的大幅提升。飞利浦作为欧洲低碳环保品牌的倡导者，在此方面，自然有独到之处。首先，凭借LED背光技术，BDL5586XH在令观众通过高清屏幕享受视频墙的震撼效果的同时更能节省大量电力。其二，BDL5586XH采用飞利浦独创的SmartPower智能电源控制技术，可以节省更多电力，进一步降低碳排放量。系统还可以远程调节或预设背光的强度，降低功耗可多达50%，从而从根本上降低能源花费。
液晶拼接大屏幕显示墙，以其优异的性能，合理的价格在国内外受到了广泛的欢迎。其高达5万小时的使用寿命，质量稳定，维护费用低，是明智的不二选择。
构建这样一个系统，为了达到最完美的拼接显示效果，选用PHILIPS推出的BDL5586XH液晶屏显示单元，为了满足计算机信号和各种视频信号的接入显示；系统考虑预留与闭路电视监控的接口。不但能够直接输入RGB和Video信号，还可以通过内置图像处理系统，实现图像以屏为单位的缩放，配合信号切换可以实现多路信号的同时输入并可任意选择一路信号在大屏幕上任一单屏或全屏显示。各种信号画面通过图形控制设备，在整个大屏幕上可以任意拖动、缩放和跨屏显示。
1.
采用的系统结构应该是先进的、开放的体系结构，整个系统能体现当今多媒体技术的发展水平，具有前瞻性和完整性。
飞利浦液晶显示器可提供超凡的画质。他们不仅以使用成本低为特色，而且其专门设计能在广泛的公众场合实现完美的图像再现。
不仅如此，飞利浦还以其对公众场合显示器市场的深入理解和数十载提供专业解决方案的丰富经验，为您提供全面的支持。此外，我们的可持续发展声誉也另我们无比自豪，我们不仅制造产品，而且我们的产品与众不同。
由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接显示墙可靠性极高，一般可正常工作5万小时以上。
1.6
合理的性能价格比是系统设计中应当考虑的重要内容。因此，所选用的设备在兼顾良好性能的基础上也要考虑经济性，除考虑系统总体造价外，还应当考虑系统长期运行成本。
目前市面上也有等离子（PDP）的拼接幕墙，但其价格较高，一般一平方米的价格高达十几万，并且由于存在等离子灼伤问题，也不适宜在一些显示静态图像（安防、道路交通、港口码头等）的场合使用，总体性价比低。而DLP电视墙价格相对较贵，而且一年光灯泡的更换费用就高达几千块每块屏，一个幕墙加起少则几万，多则十几万，几年下来，其费用惊人。
2.1.2
对信号源进行完善的处理，包括转接、分配、切换、倍频、分割、多屏拼接等等，达到信号资源共享的目的，使显示系统能轻易地获取任意一个或多个所需的信号，满足各种不同功能的需要。它是整个多媒体展示系统灵活性、安全性的有力保证。
各种视频信号、音频信号和计算机信号通过处理器连接，可以分别显示在液晶显示拼接墙及不同的显示终端上。
1.
根据客户对大屏幕显示系统提出的系统规模和应用要求，我们将在系统中选择合适的产品，满足对大屏幕显示系统的应用需求。
我们将根据客户对输入信号的要求，选择不同的视频处理系统，实现VGA、复合视频、S-VIDEO（可选）、YPBPR/YCBCR（可选）或DVI（可选）信号输入，满足不同使用场合，不同信号输入的需求。利用液晶屏的内置图像处理系统，跟外信号配合各种信号进行切换，可以选择任一路信号在大屏幕上的整屏显示或以液晶屏为单位的跨屏显示；用外置图像处理器，连接现有网络，可完成计算机网络信号、非网络信号和各种视频信号在幕墙上任意漫游、缩放、叠加等功能。
我公司液晶拼接显示屏选用高可靠性的BDL5586XH液晶屏，其中55″功耗150W，如此低的能耗，使其发热量非常小，以至于站在拼接幕墙前面，也感觉不到它的温度。液晶独特的显示原理、全数字化的驱动系统，以及赛普公司利用工程流体力学设计的空气涡流散热方法，确保幕墙的高度可靠性和稳定性，同时全钢的单元机架和合理的工艺设计，使显示墙既无辐射也不受外界电磁场的干扰，稳定可靠。
所以配置一台纯硬件处理器，在高度稳定性下可满足8路视频/电脑信号输入，任何一路信号在大屏幕上任一单屏或全屏显示和跨屏漫游叠加的功能。
整套大屏幕液晶显示系统主要由以下几部分组成：
1）PHILIPSBDL5586XH液晶拼接单元8台
