FBCDZ系列通风机使用说明书
FBD局部通风机说明书
FBD局部通风机说明书FBD系列矿用隔爆型压入式对旋轴流局部通风机 (执行标准:MT222-2007、 Q/DAKP 027-2008)湘潭平安电气集团有限公司2008年3月出版第一版FBD系列矿用隔爆型压入式对旋轴流局部通风机 1 概述1.1 产品特点:FBD系列矿用隔爆型压入式对旋轴流局部通风机、矿用隔爆型压入式三级对旋轴流局部通风机、矿用隔爆型压入式四级对旋轴流局部通风机(以下简称通风机)是一种用途广泛的新型局部通风机。
它具有结构紧凑、噪音低、风压高、效率高、在小流量区域运行稳定、高效应用范围宽等特点。
根据掘进工作面长度和巷道不同的通风要求,既可整机使用,又可分级使用,从而减少能耗,节约能源,是矿井掘进中长距离局部通风的理想设备。
1.2 主要用途及适用范围通风机主要用于有爆炸性气体环境的煤矿井下作局部通风用。
1.3 型号的组成及代表意义:型号表示方法:F B D ? X / ? ×Y单台电动机功率 kW注电动机台数 (2、3、4)机号,叶轮直径的分米数对旋隔爆型通风机注:2为矿用隔爆型压入式对旋轴流局部通风机(以下简称二级通风机);3为矿用隔爆型压入式三级对旋轴流局部通风机(以下简称三级通风机);4为矿用隔爆型压入式四级对旋轴流局部通风机(以下简称四级通风机)通风机防爆型式:隔爆型;防爆标志“Exd I”;电动机防爆型式:隔爆型;防爆标志“Exd I”。
1.4 使用环境条件:1.4.1 环境空气温度-20?,+40?;1.4.2 环境空气的相对湿度:?90,(+25?时);1.4.3 海拔不超过1000m;1.4.4 无强烈振动和腐蚀性气体;1.4.5 安装在有瓦斯气体爆炸性危险的煤矿井的进风巷道中。
2 结构特征与工作原理2.1 通风机系无静叶轴流式局部通风机和采用外包复式消声器的组合体。
二级通风机的结构如图1所示,通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、消声扩散筒等部分组成;三级通风机的结构如图2所示,通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、第三级叶轮、导叶筒、消声扩散筒等部分组成;四级通风机的结构如图3所示,通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、第三级叶轮、第四级叶轮、消声扩散筒部等部分组成。
矿用通风机操作规程

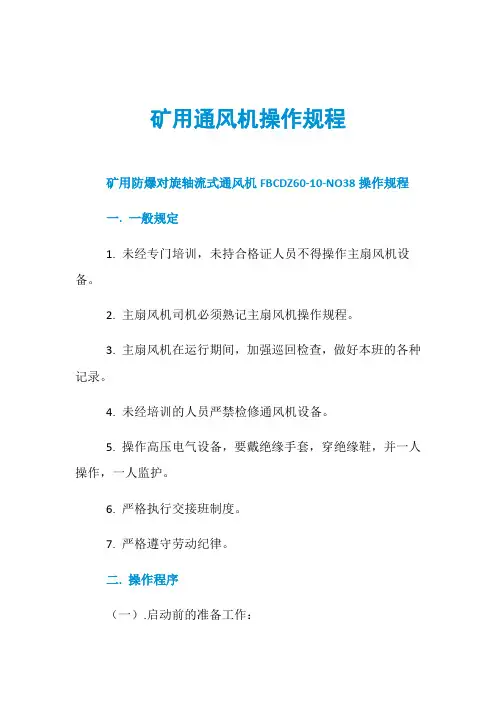

矿用通风机操作规程矿用防爆对旋轴流式通风机FBCDZ60-10-NO38操作规程一. 一般规定1. 未经专门培训,未持合格证人员不得操作主扇风机设备。
2. 主扇风机司机必须熟记主扇风机操作规程。
3. 主扇风机在运行期间,加强巡回检查,做好本班的各种记录。
4. 未经培训的人员严禁检修通风机设备。
5. 操作高压电气设备,要戴绝缘手套,穿绝缘鞋,并一人操作,一人监护。
6. 严格执行交接班制度。
7. 严格遵守劳动纪律。
二. 操作程序(一).启动前的准备工作:1. 仔细检查风机各紧固件有无松动,如有松动及时紧固。
2. 检查风门、风道有无漏风现象,如有应及时封闭。
3. 检查配电装置是否完好,运行是否正常。
4. 检查压差计、电流表、电压表、轴承温度等检测仪表是否完好,电源电压是否在规定范围内。
(6000V±5%内)。
5. 风机长期搁置不用,必须测试电机的绝缘电阻,绝缘电阻达不到要求,用加热器将电机内腔预先烘干,每次预先烘干时间不超过10分钟,两次预先烘干时间不能超过20分钟,待绝缘电阻符合要求后再投入运行(电机绝缘电阻不低于13.2兆欧)。
6. 检查风流通道中是否有杂物,风叶有无堵卡现象,确认无误后方可启动。
(二).启动:1. 用手动葫芦把1#(或2#)的风门完全吊起。
并把风门固定牢固。
2. 左手把1#(或2#)进线柜隔离插销联锁逆时针拧到“合”的位置,右手用专用扳手顺时针转动把1#风机(或2#风机)进线柜手车推入“合”的位置,1#(或2#)进线配电柜分闸指示灯亮,按下配电柜合闸按钮,进线柜合闸指示灯亮。
如果电动合闸装置出现故障,用专用扳手手动合闸。
退配电柜手车与推入手车的方法相反。
3. 分别把1#(或2#)风机一级、二级配电柜手车用专用扳手推入“合”的位置,配电柜分闸指示灯亮,按下一级风机配电柜合闸按钮,一级风机配电柜合闸指示灯亮,一级风机起动。
一级风机启动2分钟后,按下二级风机配电柜的合闸按钮,合闸指示灯亮,二级风机启动。
FBD矿用防爆局扇使用说明

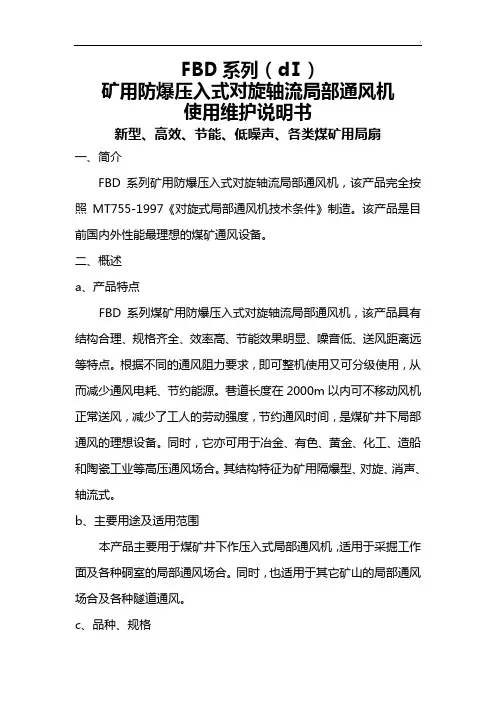

FBD系列(dⅠ)矿用防爆压入式对旋轴流局部通风机使用维护说明书新型、高效、节能、低噪声、各类煤矿用局扇一、简介FBD系列矿用防爆压入式对旋轴流局部通风机,该产品完全按照MT755-1997《对旋式局部通风机技术条件》制造。
该产品是目前国内外性能最理想的煤矿通风设备。
二、概述a、产品特点FBD系列煤矿用防爆压入式对旋轴流局部通风机,该产品具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。
根据不同的通风阻力要求,即可整机使用又可分级使用,从而减少通风电耗、节约能源。
巷道长度在2000m以内可不移动风机正常送风,减少了工人的劳动强度,节约通风时间,是煤矿井下局部通风的理想设备。
同时,它亦可用于冶金、有色、黄金、化工、造船和陶瓷工业等高压通风场合。
其结构特征为矿用隔爆型、对旋、消声、轴流式。
b、主要用途及适用范围本产品主要用于煤矿井下作压入式局部通风机,适用于采掘工作面及各种硐室的局部通风场合。
同时,也适用于其它矿山的局部通风场合及各种隧道通风。
c、品种、规格本产品是系列化产品,规格、品种齐全,详细情况见FBD系列煤矿用防爆压入式对旋式轴流局部通风机技术性能及外形安装尺寸表(以下简称表1)。
d、型号的组成及其代表意义以FBD№6.3/30×2型风机为例说明之,KW,叶轮直径的分米数e、使用环境条件本产品即可平放在巷道底板使用,也可悬挂在巷道壁上使用。
当放在底板上使用时,风机的吸风口(集流器端)不能浸在水或水泥中。
风机使用环境的气体温度为-20~50℃,海拔不应超过1000m。
所用电源的额定频率为50Hz,额定电压为380V/660V或660V/1140V 中的任何一级。
f、工作条件本产品通过气体的含尘量不超过200mg/m3。
应安装在煤矿井下瓦斯浓度小于1%的进风流中,当瓦斯浓度超过1%时,应立即切断电源。
g、对环境及能源的影响本产品对环境无任何污染,属于高效节能产品。
煤矿蝶阀式主通风机使用说明书
煤矿矿山回风立井主通风机在线监测与控制系统使用说明书目录一、系统概况 ....................................................... - 3 -二、风机房设备组成 ................................................. - 3 -1、风机房平面图.......................................................................................................... - 3 -2、对旋通风机主要技术参数:.................................................................................. - 4 -3、手动/电动两用蝶阀................................................................................................ - 6 -4、垂直风门绞车.......................................................................................................... - 6 -5、高压开关柜及配电柜.............................................................................................. - 7 -6、传动部分.................................................................................................................. - 7 -7、控制与在线监测系统.............................................................................................. - 9 -三、控制系统部分 .................................................. - 10 -1. 变频器操作................................................................................................................ - 10 -2.风机控制.................................................................................................................... - 14 -3、风机控制应急措施................................................................................................ - 21 -四、在线检测系统 .................................................. - 22 -1.系统概述................................................................................................................ - 22 -2.系统组成................................................................................................................ - 23 -3.系统主要功能及特点............................................................................................ - 23 -4.在线监测操作........................................................................................................ - 24 -五、日常维护 ...................................................... - 26 -1、变频器的维护........................................................................................................ - 26 -2、仪器仪表的校准及相关设备的维护.................................................................... - 35 -3、辅机设备定期维护................................................................................................ - 35 -一、系统概况本系统为煤矿回风斜井主通风机、高压开关柜及蝶阀、风门绞车、加热器等辅机设备的控制,负责通风机温度、振动、风压、风量、瓦斯、CO等监控信号的采集,在实现高效节能向井下输送新鲜空气,维持正常生产,保障安全作业和人员身体健康等方面,起着重要的作用。
FBCDZ(≥№17)说明书
在安装使用产品前,请仔细阅读说明书并妥善保管!FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(机号大于等于№17)使用维护说明书(执行GB/T21151-2007和Q/JLF001-2009标准)(2009年 6月编写,第5版)山西巨龙风机有限公司Shanxi Super Dragon Ventilator Limited Company地址:山西运城市德新路3号邮编:044000电话:传真:FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(机号大于等于№17)一概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(以下简称通风机)是我公司生产的节能型轴流式主扇风机,应用于煤矿通风换气。
通风机执行标准为:GB/T 21151-2007《煤矿用轴流主通风机技术条件》和Q/JLF001-2009《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件(机号大于等于№17)》。
通风机的正常工作环境条件a) 海拔不超过1000m;b) 工作温度:-20℃~+40℃;c) 相对湿度:不大于95﹪RH(+25℃时);d) 安装在煤矿地面使用,输送介质中允许含有甲烷爆炸性气体。
当海拔超过1000m时,可根据具体情况对电动机进行特殊设计。
二型号及含义三通风机结构及特点2、通风机由集流器、一、二级机壳、叶轮、隔爆型电动机、隔流腔及扩散器组成;3、通风机采用电动机与叶轮直联方式。
电动机安装在的隔流腔内,隔流腔内静压差大于流道内静压,并保持正压状态,保证电动机与通风机流道内含有瓦斯气体相互隔绝,同时还达到了一定的散热导流作用。
4、通风机的工作方式为抽出式;5、通风机防爆型式为:隔爆型,其防爆标志为:ExdI;6、机壳筒体叶轮旋转对应部分铆有铜保护圈,经国家授权的检验机构试验合格;7、叶轮出厂前已做好动平衡试验;8、叶片采用新型高效机翼扭曲型技术,分6个安装角度,并在叶轮上有相应的角度刻度,松动叶片紧固螺母可将叶片调整到所需角度;轮毂上安装有最大限位装置,可防止通风机超功率使用。
FBCDZ-8-NO34对旋式风机操作规程WORD

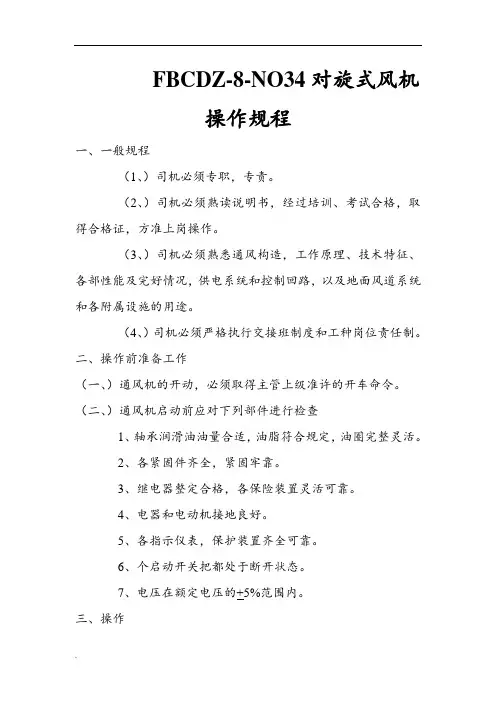

FBCDZ-8-NO34对旋式风机操作规程一、一般规程(1、)司机必须专职,专责。
(2、)司机必须熟读说明书,经过培训、考试合格,取得合格证,方准上岗操作。
(3、)司机必须熟悉通风构造,工作原理、技术特征、各部性能及完好情况,供电系统和控制回路,以及地面风道系统和各附属设施的用途。
(4、)司机必须严格执行交接班制度和工种岗位责任制。
二、操作前准备工作(一、)通风机的开动,必须取得主管上级准许的开车命令。
(二、)通风机启动前应对下列部件进行检查1、轴承润滑油油量合适,油脂符合规定,油圈完整灵活。
2、各紧固件齐全,紧固牢靠。
3、继电器整定合格,各保险装置灵活可靠。
4、电器和电动机接地良好。
5、各指示仪表,保护装置齐全可靠。
6、个启动开关把都处于断开状态。
7、电压在额定电压的+5%范围内。
三、操作(一、)开机前的准备1、根据机电主管部门的命令,确定启动风机和备用风机,然后给1#(或2#)进线柜送电。
2、一次给1#(或2#)所用变电柜,电压传感器柜、避雷柜送电。
3、合上所变低压开关。
(二、)开机1、通过蝶阀开按钮,打开蝶阀开度至100%,同时各用风机蝶阀开度必须在0%。
2、检查一、二级电机手闸是否在打开位置。
3、通过正逆相序柜正转按钮和正转断路器,此时智能操作装置指示合闸。
4、将二级电机启动柜转换开关1KK转到合闸位置,待断路器二级风机开始启动后,松手,开关垂直复位,合闸信号指示灯亮。
5、待二级风机电机启动完毕,电流表读数回到运行电流值时,将一级电机启动柜转换开关1KK转换到合闸位置,待断路器吸合一级风机电机启动后,松手,开关垂直复位,合闸指示灯亮,风机全部启动完毕。
(三、)风机运行1、风机运行中随时观察风机运行技术参数:各参数标准如下:(1、)电压:5700KV~6300KV(2、)电流:小于144.4A(3、)负压:1450-5000Pa(4、)轴承温度:< 95℃(报警温度90℃,停机温度95℃)(5、)电机定子温度:< 145℃(报警温度135℃,停机温度145℃)2、各种数据应每小时记录一次。
FBCDZ系列防爆对旋主要通风机使用说明书
FBCDZ系列防爆对旋主要通风机使用说明书FBCDZ防爆对旋主要通风机F:代表“风机”,B:代表“防爆”,C:代表“抽出式”,D:代表“对旋”,Z:代表“主扇通风机”。
该风机为对旋式防爆主要通风机,风机的一、二级叶轮分别采用了安装角可调的三维扭曲行叶片,风量大、风压高,且风量风压可以调节,风量范围Q=53-130m3/min,静压范围Pst=1200Pa~4300Pa,适合于大、中型煤矿的通风。
该风机才用54的轮毂比,电机采用8级(740r/min)的转速,机号为24C,电机型号为YBFe450S2-8。
1、扩散器矿用节能风机作为主要通风机和机站风机时,应配带钢板制作的专用扩散器。
地表主要通风机配带扩散器可将部分动压转化为静压,降低出口动压损失,提高静压效率,以达到节能的目的。
2、消音器当安装主要通风机的地点距居民区较近时,应当在主要通风机扩散器后安装消音器,并在扩散塔内加设消音装置,把主要通风机噪音降到环境噪音标准以下。
3、扩散塔在扩散器后还有一过风断面逐渐扩大向上弯曲的排风弯道,该弯道称为扩散塔,它的作用一方面是减少通风机的动压损失,提高通风机的有效静压;另一方面是将污风排至上空,保护周围环境,还可以降低燥声,以免干扰周围居民的工作休息。
4、风机保护起动柜和刹车装置各规格风机出厂时均可配套供应专用保护起动柜。
该电控装置对电机过载、失压、短路和其它故障均能可靠保护。
其中设置有可快速实现电机反转的装置,当需要风机反转反风时,先按停止按钮,再进行刹车,待风机停转后再按反转按钮即可。
风机的调试、运行与维护1、风机启动前,必须检查流道中是否有异物,以防止启动后风机的叶轮被异物碰撞,出现损伤。
2、风机启动前,按先二级、后一级的顺序依次启动风机,面对叶轮均为顺时针旋转为正常运转。
3、风机启动并达到正常运转后要及时观察:a、电动机的运转电流是否超过额定电流;b、风机流道中是否有异常声音。
发现问题要及时停机检查。
FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机
FBCDZ 系列煤矿地面用防爆抽出式对旋轴流通风机产品样本代号:0AP.138.048c南阳防爆集团股份有限公司2009 年06 月20 日目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 32、型号说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 33、结构说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 34、使用条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 45、技术数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 46、结构及安装和外形尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 57、订货指南⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 58、AFM系列风机性能在线监测控制系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51、概述FBCDZ原( BDK)系列高效节能矿用防爆对旋式主通风机是我公司在对近年来对旋主通风机使用情况广泛调查分析的基础上,结合我国国情,充分利用我公司的技术和生产优势,保留在用对旋主通风机的优点,对近年来矿井在用对旋主通风机存在的诸多问题,进行深入细致的研究分析,扬其长,避其短。
充分发挥国有大型企业的优势和雄厚的技术力量,并与中国科学院北京科能能源与动力研究发展中心和北京科技大学风机专家相结合,研制生产出该系列对旋式主通风机。
该系列风机气动性能优良、效率高、振动小、噪声低、反风量大、高效区域宽广,并采取了确保通风机安全、可靠运行的多项措施,研制的专用防爆电机,具有效率高、温升低、振动小、噪声低、轴承温升低、过载能力强等特点,从根本上解决了在用风机的缺陷,确保长期运行。
该系列通风机包括轮毂比为0.618 的低中压系列、轮毂比为0.65 的高压系列和轮毂比为0.618 Ⅱ系列低中压大风量系列,其电气防爆性能符合GB3836.1《爆炸性气体环境用电气设备第1 部分:通用要求》和GB3836.2《爆炸性气体环境用电气设备第2 部分:隔爆型“ d”》的规定,防爆标志为ExdI 。
主通风机操作规程
主通风机操作规程一、操作内容1、设备主要性能、主要技术参数:1.1主要性能通风机选用运城安运风机有限公司生产的(FBCDZ-№28系列)防爆抽出式对旋轴流通风机,共15个叶片,两级风叶,电机与叶轮直联,结构紧凑、运行平稳,两台通风机互为备用。
风机运行情况采用PLC控制系统全方位进行实时监测,实现了远程/就地控制。
1.2主要技术参数FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机型号:FBCDZNo34/2×800KW 叶片数目:17片风叶级数:2级生产厂家:运城市安运风机有限公司主电动机电动机型号:YBF800S2-10 功率:800KW 额定电压:10KV生产厂家:黑龙江省佳木斯电机有限公司高压开关柜型号:KYN28-12 额定电压:10KV 额定动稳定电流:0KA4S热稳定电流:31.5KA 防护等级:IPLX生产厂家:上海一开电气集团有限公司高压变频装置1#、2#变频器型号:A10/080 3#变频器型号:VA10/130额定输入电压:10000V 额定功率因数:0.8额定频率范围:0.5HZ-120HZ 输出频率分辨率:0.01HZ运行环境温度:-40℃-70℃冷却方式:风冷防护等级:IP20生产厂家:北京利德华福电气技术有限公司PLC控制柜型号:AYJC-4 规格参数:100V/±KPa生产厂家:运城市安运风机有限公司控制台型号:QF操作台额定工作电压:220V生产厂家:山西千丰电器设备有限公司2、适用范围2.1本操作规程适用于主通风机司机和主通风机检修人员。
3、上岗条件及安全规定3.1、基本条件3.1.1、主通风机司机和主通风机检修人员必须进行专业技术培训,考试合格,持证上岗,能独立工作,学徒工不得进行独立操作。
3.1.2、主通风机司机和主通风机检修人员必须熟悉《煤矿安全规程》有关规定和标准。
3.1.3、主通风机司机和主通风机检修人员必须熟悉掌握通风机一般构造、工作原理、技术特征、各部性能、供电系统和控制回路以及地面风道系统和各风门的用途,具备设备故障时应急操作的工作技能和基础知识。
FBCDZ系列通风机使用说明书
FBC(D)Z系列煤矿地面用防爆抽出式(对旋)轴流主通风机(执行标准:GB/T 21151-2007、MT754-2005、Q/142700YAF001-2011)使用说明书山西运城安瑞风机电气有限公司目录1概述 (1)2结构特征与工作原理 (1)3技术特征 (2)4安装与调试 (30)5运行与维护 (31)6包装与运输 (32)7开箱检查及贮存 (32)8常见故障的分析与处理措施 (33)FBCDZ系列煤矿地面用防爆抽出式对旋轴流主通风机1 概述1.1 产品特点1.1.1 FBCDZ系列煤矿地面用防爆抽出式对旋轴流主通风机(以下简称主通风机)采用弯掠组合正交型三维扭曲叶片技术,该系列高效低噪主通风机的叶片设计是基于集中参数最优控制理论、分布参数最优控制理论、全三维湍流流场正、反问题数值模拟等现代理论,以流动损失和气动噪声最小为目标,通过叶片弯掠量等多参数控制,利用计算机进行综合气动、结构优化设计的一种设计方法。
1.1.2 该系列主通风机是一种适用于煤矿作主要通风机的高效节能、低噪声新型主通风机。
结合大、中型煤矿的通风网络参数,由我公司与西北工业大学采用弯掠组合正交技术联合设计制造的,产品经国家级鉴定,认为“该系列风机具有效率高、噪声低、结构紧凑、性能可靠、安装便利等特点;采用的弯掠组合正交三维扭曲叶片技术,属国内首创;产品达到了国际先进水平”,被列入国家技术创新计划项目、国家重点新产品,获“湖南省名牌产品”称号。
1.1.3 该系列主通风机可根据用户提供的工况参数采用个性化设计,以确保在高效区运行。
1.2 使用环境条件1.2.1 海拔不超过1000m。
1.2.2输送的气体介质温度为-20℃~40℃。
1.2.3 环境空气相对湿度不大于95%(25℃)。
1.3 主通风机型号的组成及其代表意义装机功率(kW), Y表示单台电机功率机号,叶轮直径分米数电动机极数主要对旋抽出式防爆风机1.4 安全警示1.4.1 主通风机经过长途运输或长期搁置未用,在使用前必须测量电机定子绕组的冷态绝缘电阻。
FBCDZ矿用主通风机
FBCDZ矿用主通风机产品简介该系列主通风机为双级对旋式结构,叶轮与电机轴为直联式,由集流器、I级主机、II级主机、隔爆腔、电动机、工作叶轮、扩散器、消声器、扩散塔等部分组成。
风机采用叶轮与电机轴直联式结构,无传动系统,结构紧凑简单,运行平稳,事故点少,节能效果好。
风机配套电机防爆型式为隔爆型,防爆标志为“ExdI”。
产品特点型号说明F——风机;B——防爆;C——抽出式;D——对旋;Z——主通风机。
外形尺寸图产品特点⑴ 风机采用对旋式结构。
即两台同型号风机对接连在一起,两极叶轮互为反方向旋转,省去了主扇的中、后导叶的损失,从而提高了风机的效率。
⑵ 风机采用叶轮与电机轴直联式结构,无传动系统,消除了能量的损失,从而提高了风机的装置效率。
除对风机轴承定期注油外,一般不需维修,就可长期连续运行。
⑶ 该系列风机最高装置静压效率可达80 %,高效区域宽广,可确保矿井在三个开采阶段的运行效率都在70 %以上,扭转了我国大型矿山主扇运行效率低的状况。
⑷ 在主风筒内安设了稳流环,风机性能曲线无驼峰,无喘振,任何阻力情况下均可稳定运行。
噪声较低,本产品的绝大多数型号在不加消声器的情况下噪声均小于35 dB(A)。
如果用户对噪声有更严格的要求,本厂可设计风机专用的消声器,使整机的运行噪声降至85 dB(A)以下。
⑸ 该系列风机全部叶片可调整,共分为45°、40°、35°、30°、和25°五个工作角度,前、后级安装角度可以一致,也可以不同,又可调节为45°以下的任意角度运行。
可以单独运行其中的一台风机,因此,可调范围宽广。
在矿机投产初期可只运行其中的一级风机。
⑹ 该系列风机运行稳定,机振小,风机和扩散器均安装在带轮的平板车上,可以长期持续运行。
FBDCZ(原BDK62)系列防爆轴流通风机性能范围及主要技术参数表。
FBCDZ主通风机说明书.
FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机使用说明书(机号大于等于№17)代号:0AP.466.015i执行标准:GB/T21151-2007Q/NF177-2012南阳防爆集团股份有限公司2012年09月目录首先感谢您选用CNE牌FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机,在您使用通风机之前,请您先仔细阅读这本《使用说明书》,它会告诉您如何正确操作、维护,使其更好地为您服务,并请您妥善保管好这本《使用说明书》,以便今后使用。
1.概述 (1)2.FBCDZ通风机型号代表的意义 (1)3.通风机技术参数、工作条件 (1)4. 结构简介 (2)5.贮存及保养 (3)6.安装 (3)7.试运转 (7)8.使用维护 (8)9. 注意事项 (11)10.通风机常见故障及排除 (11)11. 随机资料 (11)FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机, 执行标准为GB/T21151《煤矿用轴流主通风机技术条件》和Q/NF177《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
其防爆性能符合GB3836.1-2010 《爆炸性环境第1部分:设备通用要求》和GB3836.2-2010 《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的规定。
1 概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(以下简称通风机)是我公司研制的新一代通风机产品。
通风机气动性能优异、效率高、振动小、噪声低、反风量大、高效区域宽广,并采取了确保通风机安全、可靠运行的多种措施,研制的专用防爆电机,具有效率高、温升低、振动小、噪声低、轴承温度低、过载能力强等特点,从根本上解决了在用风机的缺陷,确保长期运行。
通风机适用于大中煤矿矿井作地面抽出式通风机。
通风机产品执行标准为GB/T21151《煤矿用轴流主通风机技术条件》和Q/NF177《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
2 FBCDZ通风机型号代表的意义:F B C D Z №□/ 2 ×□装机功率,kW配用电动机台数机号,以叶轮直径的分米数表示主要对旋抽出式防爆通风机3 通风机技术参数、工作条件3.1 技术参数3.1.1 通风机的定额为:连续工作制S1。
FBCDZ主通风机说明书
FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机使用说明书(机号大于等于№17)代号:0AP.466.015i执行标准:GB/T21151-2007Q/NF177-2012南阳防爆集团股份有限公司2012年09月目录首先感谢您选用CNE牌FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机,在您使用通风机之前,请您先仔细阅读这本《使用说明书》,它会告诉您如何正确操作、维护,使其更好地为您服务,并请您妥善保管好这本《使用说明书》,以便今后使用。
1.概述 (1)2.FBCDZ通风机型号代表的意义 (1)3.通风机技术参数、工作条件 (1)4. 结构简介 (2)5.贮存及保养 (3)6.安装 (3)7.试运转 (7)8.使用维护 (8)9. 注意事项 (11)10.通风机常见故障及排除 (11)11. 随机资料 (11)FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机, 执行标准为GB/T21151《煤矿用轴流主通风机技术条件》和Q/NF177《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
其防爆性能符合GB3836.1-2010 《爆炸性环境第1部分:设备通用要求》和GB3836.2-2010 《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的规定。
1 概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机(以下简称通风机)是我公司研制的新一代通风机产品。
通风机气动性能优异、效率高、振动小、噪声低、反风量大、高效区域宽广,并采取了确保通风机安全、可靠运行的多种措施,研制的专用防爆电机,具有效率高、温升低、振动小、噪声低、轴承温度低、过载能力强等特点,从根本上解决了在用风机的缺陷,确保长期运行。
通风机适用于大中煤矿矿井作地面抽出式通风机。
通风机产品执行标准为GB/T21151《煤矿用轴流主通风机技术条件》和Q/NF177《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件》。
2 FBCDZ通风机型号代表的意义:F B C D Z №□/ 2 ×□装机功率,kW配用电动机台数机号,以叶轮直径的分米数表示主要对旋抽出式防爆通风机3 通风机技术参数、工作条件3.1 技术参数3.1.1 通风机的定额为:连续工作制S1。
FBCD矿用抽出式局扇(局部通风机)说明书
680~450 1000~5800 380/660/1140 ≥75
800~430 1200~6200 380/660/1140 ≥75
表1 噪声 dB(A) ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25 ≤25
3.2 外型及安装尺寸见表 2。
序 规格型号
号 1 №5/2×5.5 2 №5/2×7.5 3 №5.6/2×11 4 №6/2×15 5 №6/2×22 6 6.7/2×30 7 №6.7/2×37 8 №7.5/2×45
叶轮动平衡破坏
通风机和电动机振动
基础硬度不够并破坏
法兰连接螺栓松动
压Hale Waihona Puke 或风量低风筒漏风或电动机转速不够
振动增大,继续噪声
通风机在不稳定工况下工作
表3 故障识别和排除方法 更换叶片或机壳 排除异物 更换电动机或轴承 减少或加注润滑脂或清洗轴承 更换润滑脂 减少润滑油或更换轴承 更换叶轮 检查基础 检查所有连接螺栓 检查漏风情况或检查电动机 检查通风机进气和出气状况
表2 H (mm) 850 1010 1010 1020 1020 1028 1105 1280
4 安装与调试
抽出式通风机必须由矿井负责人指定专门人员负责检查、运输、使用、管理。 抽出式通风机设有机脚和吊钩可安放或吊挂在巷道中使用,所配用的风筒应符合 MT164 和 MT165 的有关规定。 组装前,应严格检查叶轮与机壳内保护圈之间的径向间隙,其值不得小于 2.5mm;机壳中各密
启动抽出式通风机前应检查通风机和开关附近 10m 以内的瓦斯含量,瓦斯浓度不超过 0.5%时, 方可启动通风机,若瓦斯超限,应采取相应的措施。
抽出式通风机在运行中因故障停止运转,重新启动前,应监测风筒内瓦斯浓度,若瓦斯浓度超 过 3%,应按煤矿井下排放局部积聚瓦斯的安全规程处理。
FBCZ轴流式通风机操作规程(2011改)
FBCDZ—№16A型轴流式通风机操作规程一、启动前的检查1、检查各部位螺栓是否齐全、紧固。
2、检查风机扇叶转动是否灵活,有无卡阻现象等。
3、检查该风机的风门是否在开启位置,闭锁装置是否锁好。
4、检查电压表、电流表、水柱计,温度计是否齐全完好,指示是否准确,可靠。
5、检查风机电控设备是否正常。
6、电源电压符合电动机启动要求。
检查启动柜上的电压表指示值,是否在规定范围内:627—693V之间。
7、电气设备接地良好,连接线紧固,无松动。
8、垂直风门完好、密闭严,风道内无杂物。
9、集流器、一、二级风机、扩散器连接部位密封、严实。
10、检查叶轮刹车是否在松开位置。
二、运行1、将需运行风机的垂直风门吊起,吊到合适位置,确保固定牢靠。
2、关闭人行出口的正、反向风门。
3、启动:1 )将换向开关合到正转运行位置。
2 )按下第一级绿色启动按钮起动第一级风机,此时黄色灯亮,待第一级电机完全启动后黄色灯灭,绿色灯亮。
电流表显示运行时的电流值。
温度仪显示电动机的轴承温度。
3 )当第一级风机电机完全起动后,按下第二级绿色启动按钮起动第二级风机,此时黄色灯亮,完全启动后黄色灯灭,绿色灯亮。
电流表显示运行时的电流值。
温度仪显示电动机的轴承温度。
三.停机1、正常停机:l)将起动柜上的二级红色停止按钮按下,此时二级风机起动柜绿色灯灭,红色指示灯亮,电流表指针归零,二级通风机电动机停止运转。
2)再按下一级起动柜上红色停止按钮,此时一级风机起动柜绿色灯灭,红色指示灯亮,电流表指针归零,一级通风机电动机停止运转。
3)再将风机电源切断,此时启动柜上无任何显示。
4)缓慢落下垂直风门,至合适位置,并将风门固定好。
2、主扇通风机有以下情况之一时,允许先停机后汇报:1)传动部件有严重异响或非正常震动。
2)突然停电或电源故障停电造成停机,先断开电源,然后向有关部门汇报。
3)出现其它紧急事故或故障。
四、运行时注意事项1、通风机的开停应有调度室或技术负责人的命令。
煤矿蝶阀式主通风机使用说明书
煤矿矿山回风立井主通风机之相礼和热创作在线监测与操纵零碎使用说明书目录一、零碎概况- 3 -二、风机房设备组成- 3 -1、风机房立体图- 3 -2、对旋通风机次要技术参数:- 4 -3、手动/电动两用蝶阀- 6 -4、垂直风门绞车- 6 -5、高压开关柜及配电柜- 7 -6、传动部分- 7 -7、操纵与在线监测零碎- 9 -三、操纵零碎部分- 10 -1.变频器操纵- 10 -2.风机操纵- 14 -3、风机操纵应急措施- 21 -四、在线检测零碎- 22 -1.零碎概述- 22 -2.零碎组成- 23 -3.零碎次要功能及特点- 23 -4.在线监测操纵- 24 -五、一样平常维护- 26 -1、变频器的维护- 26 -2、仪器仪表的校准及相关设备的维护- 35 -3、辅机设备定期维护- 35 -一、零碎概况本零碎为煤矿回风斜井主通风机、高压开关柜及蝶阀、风门绞车、加热器等辅机设备的操纵,担任通风机温度、振动、风压、风量、瓦斯、CO等监控信号的网络,在完成高效节能向井下运送奇怪空气,维持正常消费,包管安全作业和人员身体健康等方面,起着紧张的作用.二、风机房设备组成风机房设备次要由2台对旋风机、2台调理蝶阀、2台垂直风门绞车、高压柜、低压配电柜、4台1000KW罗宾康变频器、恒温空调、直流屏、PLC操纵柜、网络柜、高压操纵分站箱、切换柜和集控操纵台组成.1、风机房立体图风机房立体图2、对旋通风机次要技术参数:风机型号:FBCDZ-10-NO34 风量:6000-19200M3/MIN 风压:1000-4300Pa三相异步电动机额定功率:800kW额定电压:6kV额定频率:50Hz极数:10极注油方式:自动加压光滑零碎不断机连续注油测温元件的安插:每台定子三组,每盘轴承一组3、手动/电动两用蝶阀型号:DN3400 额定功率:3kW额定电压:380V额定频率:50Hz输入:4-20MA 输入:4-20MA4、垂直风门绞车电动执行器型号:SLM-600F-EX5、高压开关柜及配电柜通风机房为一级负荷,两回路AC10kV电源引自主井场地110kV变电所,设置两台进线柜、一台母联、一台隔离、两台PT柜、8台出线柜,两台10KV/400V所变,设置有直流屏.6、传动部分传动部分设置4台10-6-1000圆满无谐波罗宾康变频器,由变压器柜、操纵柜和单元柜组成,次要功能与特点如下:36脉冲二极管整流,13电平IGBT/PWM逆变一体式输入干式隔离变压器,外部含测温元件具有软启动功能,对设备无冲击操纵采取失量操纵,启动转矩可达通风机额定转矩的125%自诊断功能美满,用户可自行分析毛病处理变频安装具有过电压、过电流、欠电压、缺相、过载、输入接地、输入短路等美满的呵护.2路4~20mA或0~10V模仿量输入 .4路4~20mA模仿量输入或0~10V用以输入电机电压,电流和频率等指示信号(可程序修正).10点开关量无源输入:自动起动/制止,手动起动/制止,紧停,复位等.10点开关量无源输入:变频器就绪,运转,毛病等 (容量220VAC/5A).4点开关量无源输入:容量220VDC/5A.变频器带有MODBUS485/PROFIBUS通讯接口和以太网接口,可以将功率要素、输入频率、输入电压等参数经过通讯接口传送至PLC或DCS.调速范围:0-100%连续可调.加/减速工夫0.1-3600 秒 (根据负载状况可设定).输入频率0-120HZ(根据电机状况可设定).变频器抗地震才能为8级,振动0.5G.临界速率可跳过(共3组,可恣意设定).用户可调的数字表,可表现速率,电流,电压,功率,用电度数等.防护等级IP31,整个变频零碎采取逼迫空冷.7、控刦与在线曑测糺统系竟包含由S7-300操纵器组成瘄PLC操纵旜、臇雄柜、S7-200骘开分站以䏊设置有堔华䷥控机、西门子触摸屏、百特仪表、戓印机、UPS电源等莾备组成的集控上位零碎.三、操纵部分1.变频器操佘(0)上电前检柅:a.检查变频器四周环境,包含粉尘、温度和湿度能否符合变频器运转条件,变频䷥环境渨岦要求圈0-40℃茂围内,最好可以操纵在25℃左右,湿度不超跇94%,且无凝结或水雾;b. 变频器进出电缆能否紦䛺$检查飘低压电缆是吤有损伤;#. 清算变频器柜内及四周灰尘.(2)退380V操纵电检枥:a. 兲闭所按鋘压柜门包含功率单元柜门和变压器柜门);b.倈变频器操纵电源开关“CDC1”和“CDS2”䷥c.按UPS倯动按蒮,听刐“嘀”壐后放开倯劈键,此旲键盘右边的POWER ON”挆示灯亮,暗示380V操纵焵源已送至厘邑器;d.上操纵电后,确认变频器面板上能否有毛病或报警,该毛病或抅警能否影响变频器正常跐行,可否复位,假如不胭复位待成绩处理后才能进行下一步操纵;e.检查变频器冷却风机能否运转䷥常,变频器进风口滤网能否堵塞,假如滤网堵塞,需清洁櫤网或更换备用滠网后方可䷥行下一步操纵(用䨀张A4的纸,对折后,䐾在滤网上缌看能否吸住).f.䷥约60S后,键盘恢复主界面,操纵系糟启动完成.(3)变频启动缚a.倈刂支柜上对应的銔禺开关,同时确认高压开关柜断路器处于断开地位;b将变频器“Local/ReMote”选择开关选择在“Remote”,留意变频周诐行中禁止将开关放在“Local”.c.合变频器进线10KV高压,䷥时变频器高压柜内有高压电,键盘AODE下面显礸OFF,暗示变频器处于待机形态,此时严禁打开变频器高压柜门(包含傟率单元柜门傌变压器柜门)d.确认变频器能否有毛病或报警,该毛病或报警能否影响变频噠正常运转,可否复位,假如不克不及复位,待成绩处理后才能这行下一步操纵;e.若以上歡骤均检柤无误,此时变频器处于征机形态,再检查切换柜的形态,能否选择奼启动哪台风机,假如都预备好,可从远方运转变频器.f.令上步调完戀后,电机处于厘频运转形态.(4) 停机步调:a.从䷥方发出停机指令,勘频器正常停机,若用‘Emeb'ency(急停)按蒮”停变频器,变频器停机的同时将跳高压;b.若要进行以下摍作,请先将变频器输入端高压崀关断开;c.按UPS制止按钮(和启动按钮为同一按钮);d.停3(0V接制电,将“CDS1”和“CDS2”放在开”地位;e) 10k䷥压䷥电15分钟后方可打开高䎋柜门.变频器简易操纵流程图�5)留意事项:➢变频器禁止䜨30分钟内反复送高压;➢变频器带高压敶禁止打开高压柜门;➢千万不要随便更改变频䷥厂摰,如确定必要修正,请细致检查用户手册,如有必要�可征询罗宾康工程师.➢上操纵电后尽量丅要打开高压柜门;➢禁止对变频器输入端摇尽缘,对电机摇尽缘时,请先断开变频器䷥出端与电机之间的电縆.➢尽量不要经常的停送高压电,坚持操纵部分和风机正常运转.➢变频器UPS电源可以支持10S钟,假如操纵电源停电超出10S吱会护故᚜跳高ጋ2.风机操纵(一)飊机抧刴操纵流程1)给PLC柜、㋑憧操纵台、变频周送挧制电源.2)检测变频器无毛病$高压一次揍线电冋、电流、功玃等参数都正常繙勘频器送10KV驘压,擅作对应髈开柜缌进行合闸,合闸分就地面板䒌近程上位机两燍操纵方式.3)操纵切换柜,选拡倯动哪印风机,确认是丸用还是备用状怀,经常运用形态为1#、2"变频拖动1#风机,3#、4#变频拖动2#飌机;䤇用形态为1#、2#变频拖动2#风机,3#、4#变频拖动1#风机;切换柜的操纵分就地操纵面板和近程上位机.4)检测垂直风门和蝶阀,假如蝶阀无毛病时,1#、2#垂直风门应全打开,要启动一号风机,应把1#蝶阀打开,关闭2#蝶阀.5)操纵加热器,风机停机后要定期加热,防止电机绕组受潮,影响风机启动.6)选择操纵形式,是操纵台还是上位机.7)选择单动或者联动,单动为一台电机运转,联动为两台电机同时运转.8)检测辅机设备反馈都正常,变频器和风机对应电机都预备就绪后,按启动按钮,启动风机.9)紧密留意风机启动过程,监控电机电流、电压、功率、风机风量、负压等紧张参数.主回路表示图(二)风机操纵零碎操纵(1)就地或者操纵台手动操纵i.高开柜就地操纵高开柜分、合闸经过高开柜面板下面的转换开关操纵,合闸时向左旋转换开关,操纵完后松开,转换开关自动前往到两头地位;分闸时向右旋转换开关,操纵完后松开.ii.切换柜就地操纵首先旋转AA1柜面板上转换开关到就地地位,然后旋后面四个转换开关到KM1,KM3,KM5,KM7,此时为经常运用形态,1#、2#变频拖动1#风机;3#、4#变频拖动2#风机,假如旋四个转换开关到KM2,KM4,KM6,KM8,此时为备用形态,1#、2#变频拖动2#风机;3#、4#变频拖动1#风机,操纵时参考下面的模仿图,指示灯表现等,另外,留意在操纵就地/近程转换开关时,必须首先把别的转换开关置于两头零位.iii.垂直风门绞车操纵旋转转换开关到操纵台地位,按操纵台下面的1#风门开按钮,1#风门开到位指示灯亮,按1#风门关按钮,1#风门关到位指示灯亮,开和关都必要延时,假如两分钟后,到位指示灯还没亮或者毛病灯亮,就必要往现场检查.iv.电动调理蝶阀操纵首先旋转转换开关到操纵台地位,然后操纵DFQA6000仪表操纵蝶阀开度.上表现屏PV表现蝶阀反馈的实践开度值,假如正常时表现字母代码,阐明输入信号有毛病,应及时检查.下表现屏表现手动给定蝶阀开度值,按A/M 键进动手动工作形态,A/M灯亮,可经过∆、∇键直接修正设定值SP,附屏表现.开度为100%时,蝶阀全开,开度为0%时,蝶阀全关,风机运转时,对应风机蝶阀应开到位,开到位指示灯亮,备用风机蝶阀应关到位,关到位指示灯亮.v.加热器操纵首先旋转转换开关到操纵台地位,顺时针旋对应风机电机的加热器开关,加热器运转指示灯亮,逆时针旋开关,制止加热.vi.风机起停操纵及调速首先确认操纵台/上位机转换开关在操纵台地位,假如启动1#风机,首先检查切换柜信号反馈、1#风门、1#蝶阀在全开形态, 2#蝶阀在全关形态,1#、2#变频无毛病,1#风机一级电机和二级电机都在就绪形态,然后选择变频单动或者联动,选择正风或者反风,按1#风机启动按钮(假如在单动形态,就仅一台电机运转),风机启动.风机调速经过旋操纵台下面的调速旋钮,顺时针旋为加速,逆时针旋为减速.2#风机的启动与1#风机类似,停机时,直接按风机制止按钮即可.(2)上位机操纵i.高开柜操纵首先确认操纵台/上位机转换开关在上位机地位,在风机主画面上,点击下面一栏中图标,进入高压开关柜操纵与监控画面,点击对应开关柜主回路,弹出一画面,点合闸按钮,主回路开关酿成红线,合闸后关闭弹出画面,分闸时,点击分闸按钮.ii.切换柜操纵首先确认操纵台/上位机转换开关在上位机地位,旋转AA1柜面板上转换开关到近程地位,然后旋别的转换开关置于两头零位,在WINCC运转零碎高开柜画面中,检测切换柜处于近程形态,点击变频经常运用投入按钮,下面转换开关处于经常运用形态,假如要置于备用形态,首先按变频停用按钮,再按变频备用投入按钮,留意监控模仿回路图,看接触器的反馈能否正确.切换柜操纵表示图如下:iii.垂直风门绞车和加热器操纵首先确认操纵台/上位机转换开关在上位机地位,在1#风机主画面上,点击风机部位,弹出操纵画面,按画面上点击1#风门打开按钮,1#风门开到位指示灯亮,点击1#风门关闭按钮,1#风门关到位指示灯亮,开和关都必要延时,假如两分钟后,到位指示灯还没亮或者毛病灯亮,就必要往现场检查.点击1#加热器启动,加热器运转,点击加热器制止按钮,加热器制止运转,2#风机操纵与1#类似.iv.电动调理蝶阀操纵首先确认操纵台/上位机转换开关在上位机地位,在1#风机主画面上,点击阀门开度给定输入框,输入开度值,完成开关阀门,假如在自动地位,阀门根据运用哪台风机,自动开关蝶阀,此时手动输入值不起作用.v.风机起停操纵及调速首先确认操纵台/上位机转换开关在上位机地位,进入WINCC运转零碎,假如启动1#风机,按如下操纵:1.1.1检测切换柜形态,检测风机一级电机和二级电机都在就绪形态,留意就绪灯在风机运转后,就灭了.1.1.2选择变频单动或者联动(默以为联动),单动时一台电机运转,联动形态时,假如想停一级电机,只需点击1#单动按钮,再按停机按钮,一级电机制止运转,二级电机正常运转;然后点击2#单动按钮,再按停机按钮,二级电机制止运转.1.1.3选择正风或者反风(默以为正风)1.1.4选择变频操纵方式:DP通讯操纵或端口操纵(默以为DP),建议DP通讯操纵.1.1.5选择手动操纵方式(默以为手动),正常启动先置于手动操纵方式.1.1.6检测风门、蝶阀形态,启动哪台风机,打开哪台风机的风门和蝶阀,关闭另一台风机的蝶阀,正常状况两台风门都打开(蝶阀无毛病时).1.1.7根据通风要求的风量,输入变频运转频率,操纵在对应启动风机弹出的操纵画面中.1.1.8按风机启动按钮启动风机,实时监测电流、电压、风量、负压等紧张参数.1.1.9正常运转后,点击自动按钮,使零碎处于自动形态,假如检测到运转中的变频毛病后,零碎会自动切换到另一台备用风机;假如一台风机正运转,想切换到另一台备用风机,只需点击风机切换键,零碎就会自动切换到备用风机,留意在切换时,应紧密观察蝶阀的开和关,切换中蝶阀毛病,应及时往现场手动开或关蝶阀.1.1.10如有特殊状况需停机,请点击风机制止按钮,风机减速停车.1.1.11若要进行反风操纵,首先按制止按钮制止风机,等风机停机后,然后点击反风按钮,使转换开关处于反风形态,再按启动按钮启动风机.以上事项必要操纵权限,请先登陆后再操纵,下图为风机操纵画面:(3)操纵留意事项1.1.1风机的前级电机和后级电机,各用一台变频器拖动,变频器为10KV进线,6KV出线,电机电压6KV;切忌不成高开柜直接工频拖动电机..1.1.2切换柜在风机制止的状况下才可以切换,风机运转时切换,会形成事故,请谨慎操纵!1.1.3请谨慎:在就地操纵切换柜时,必须把全部转换开关置于两头地位,才可操纵就地和近程转换开关.1.1.4蝶阀不成以在短工夫内频繁操纵,否则会形成蝶阀毛病.1.1.5在切换过程中,假如蝶阀毛病,另一台风机也会强行启动,操纵人员应迅速到现场,手动操纵蝶阀.1.1.6在风机运转时,另一台备用风机的风门绞车应定期检修操纵.1.1.7风机启动形式有一级单动;二级单动;一级,二级联动.一样平常工频启动的状况下,由于一级电机负荷较重,先启动一级电机,再启动二级电机,这样既可以防止较大的冲击电流,又可以得当减轻二级电机的负载.本零碎一级,二级电机由变频器拖动,可以完成两级电机同时软起∕软停,可以经过调理变频器频率,来调理电机转速.1.1.8选择一级单动,二级单动,可以分别对一级电机和二级电机单独启动∕制止,调速的操纵.联动是前后级电机同时启动∕制止,调速的操纵.1.1.9变频器操纵分DP通讯操纵和端口操纵,端口操纵是经过应接线对变频器的端口发出指令和接收形态值.DP通讯操纵则是经过通讯电缆将变频器,连接到PROFIBUS网络中,经由通讯传输至变频器,以达到操纵目的.正常建议用DP通讯操纵,假如出现通讯毛病,可点击操纵画面转换开关中的端口操纵按钮,完成无扰动端口操纵切换.1.1.10正风、反风是在启动前就要选择好的,切忌在正常运转时,转换正风或反风,会形成事故.正风形式下正常运转中,一旦转换至反风,变频器会自动停机,然后反转运转至正风前的频率.1.1.11联动状况下时不成以单独停其中任何一台电机的.由于一级电机和二级电机启动前后有互相辅助的作用,联动形式下,单独制止其中任何一台电机,都将形成变频无法减速停机,形成对变频的损耗.1.1.12操纵台操纵和上位机操纵区别,操纵台为硬线、端口操纵,上位机为PLC操纵和WINCC组态软件零碎操纵.假如PLC零碎毛病后,可用操纵台应急操纵.1.1.13PLC零碎采取主、备两套CPU操纵,当一台CPU毛病后,只需把毛病CPU的电源断开,合上备用CPU的电源.1.1.14操纵高开柜时,留意两台进线柜和母联柜的连锁,假如两台进线合闸时,母联禁止合闸,假如母联合闸时,只能一台进线柜合闸.3、风机操纵应急措施1)DP毛病:DP毛病时风机不会制止,但是变频的形态会定格在毛病前的数值,此时只需将操纵方式转换成端口操纵.2)S7-300CPU毛病:本零碎有S7300CPU冷备功能,主用CPU出现不测毛病,制止灯亮时,关闭毛病CPU电源,打开备用CPU电源.零碎可以恢复正常.3)操纵台操纵电源毛病:操纵台操纵电源因毛病忽然掉电时,请不要惊慌,后备UPS电源会起作用.4)操纵台UPS电源毛病:操纵台UPS电源毛病,风机启动后,不会由于操纵台电源毛病,制止风机.拆下UPS电源出线和进线,将操纵电源直接提供给操纵台.5)PLC操纵柜电源毛病:PLC操纵柜增设UPS电源,一旦操纵柜电源毛病,肯定工夫内成绩的不到处理,风机就会制止.6)切换柜没有正确的反馈:一号风机运转时,二号风机电机就绪指示灯亮,假如灯灭,那么切换柜反馈可能存在成绩,请及时排查.7)10KV/0.4KV所变毛病:当一台所变毛病时,双电源切换开关动作,切换到另一台所变,在切换过程中,操纵零碎有UPS电源,可包管顺利切换所需的工夫,切换完成后,尽快处理所变毛病的缘故原由.8)变频报警:变频报警但没有停机时,监测变频输入电流,电压等参数,核对毛病代码,查材料,找出成绩所在,如影响到风量、负压等时,请尽快切换风机.然后再查找变频报警缘故原由.9)变频毛病:变频毛病时,变频会自在停车,零碎自动切换到另一台风机.然后迅速查找变频毛病缘故原由.10)高压电源毛病:高压电源是双电源进线,正常时,两台风机各接一起电源,一起电源毛病后,风机自在停车,另一起电源带备用风机自动启动.11)自动切换风机时蝶阀毛病:上位机有自动切换风机的功能,切换时一旦蝶阀发生毛病,零碎默许先启动下一台风机,操纵时请留意观察蝶阀开度信号.一旦蝶阀毛病,必要手动关闭风门绞车,防止风道短路.12)风机启动时,电流达到额定电流及以上时,请不要再启动变频,应马上检查风机叶轮能否转动灵活,电机绕组能否短路等.13)操纵PLC零碎发生毛病后,可以应急运用操纵台操纵,起停风机.14)上位机数据不表现或不变更,请不要发急,不影响风机运转,只需检查交换机,以太网模块及组态软件等.四、在线检测零碎1.零碎概述现在,大部分矿井对通风机的监测都是采取惯例仪表丈量和人工抄写,不但对通风机监测点数少,而且丈量精度低,速率慢,可靠性差,耗费人力和数据可信度低,不克不及满足现场的实践需求.我公司根据大量用户要求和现场需求,利用开始进的计算机及通讯技术,丰富可视化的图形界面,大量的存贮功能,计划了一套具有国内先进程度的通风机实时在线监测零碎.该零碎可快速、精确地丈量温度、压力、风速、风量、振动等参数,进步了工作服从,同时可进步数据丈量精度及可靠性.该零碎的运用,将使通风机零碎愈加安全可靠,势必为企业制造更大的经济和社会效益.本零碎完成2台通风机的监测监控及远方监测功能(提供网络接口),监测参数包含:风机的入口静压、风量、风速、风机电机轴承温度、风机振动、电机定子绕组温度、电机运转电压、电流、有功功率、无功功率、功率因数以及风机的运转形态、风门地位形态、调理蝶阀开度信号、通风机的开停等.2.零碎组成通风机实时监测零碎由微机、触摸屏、打印机、网络操纵柜及现场数据网络传感器等三部分组成.上位机采取酷睿双核研华工控机,22"三星液晶表现器2GRAM,160G硬盘,DVD光驱,配有A4喷墨打印机及不间断电源.操纵零碎为WINDOWS XP.监控软件WINCC6.2,完成网络现场实时数据表现、存贮、打印、报警、实时及历史曲线、网络通讯等功能.3.零碎次要功能及特点(1)本零碎应完成2台通风机的监测监控及远方监测功能(提供网络接口),监测参数包含:风机的入口静压、风量、风速、风机电机轴承温度、风机振动、电机定子绕组温度、电机运转电压、电流、有功功率、无功功率、功率因数、电机运转服从以及风机的运转形态、风门地位形态、蝶阀开度信号和通风机的开停等.(2)主机采取工业级计算机,零碎程序采取工业组态软件进行编程,具有抗干扰措施和自诊断自恢复功能,顺应在恶劣的现场环境里波动、精确、可靠的运转.(3)以动态图形、数字、实时趋向曲线多种方式表现现场运转数据和形态,具有直观明了、查阅方便的特点,实时曲线可以观察各参数随工夫的变更趋向,帮忙分析和发现毛病隐患以得到及时处理.(4)实时报警和历史报警功能:当运转参数超出设定范围时,以声(蜂叫器或电铃)、光(红色闪烁指示灯)和计算机屏幕提示的方式发出报警信息,而且自动记录报警所发生时分、确认和消散的具体工夫,经过历史报警窗口可进行查阅.(5)历史数据的存储和查询:零碎对全部参数每隔500MS进行一次存档,存入计算机硬盘,可经过历史趋向功能查阅历史数据库任一记录点的数据.(6)报表功能:记录各参数每一分钟运转数据,提供真实无效的运转数据.(7)打印功能:可将报警信息记录和报表打印输入.(8)联网功能:提供可靠的以太网网络接口,方便与别的计算机以及矿局域网连接,完成数据信息共享.4.在线监测操纵在WINDOW桌面中,点击图标,进入1#风机主画面可以检查1#风机的数据,检查和打印报表,只需点击左下角图表,出现下图可以打印和查阅一号风机、二号风机、1#、2#变频和3#、4#变频的历史数据,点击图表,进入实时曲线画面,分析和检查.点击图表,进入实时供电零碎监控画面,如下图:画面中表现各开关柜的电流、电压、功率、功率要素及分、合闸反馈.点击图表,进入报警记录画面,可以检查报警的历史记录,点击图表,进入检修画面,可以检查PLC模块的形态信息,方便检修.如下图:点击图表,加入WINCC运转零碎.五、一样平常维护1、变频器的维护A.维修时应留意:•禁止带电操纵;•停电15分钟以上方可打开高压柜门(包含功率单元柜门和变压器柜门);•在更换任何配件时,应严厉作好记号,按原地位安装;•对PCB板进行操纵时,应按照要求作好防静电措施.•在做任何维护和检修工作之前,严厉按照操纵规程.•确认无发热元件和不带电之前,千万不要触摸柜内任何部位.•不要以为关断输入开关后柜内就不存在电压了,电压依然存在于输入开关的端子上.。
煤矿蝶阀式主通风机使用说明书
煤矿矿山回风立井主通风机在线监测与掌握体系使用说明书目次一.体系概况- 3 -二.风机房装备构成- 3 -1.风机房平面图- 3 -2.对旋通风机重要技巧参数:- 4 -3.手动/电动两用蝶阀- 6 -4.垂直风门绞车- 6 -5.高压开关柜及配电柜- 7 -6.传动部分- 7 -7.掌握与在线监测体系- 9 -三.掌握体系部分- 10 -1.变频器操纵- 10 -2.风机掌握- 14 -3.风机掌握应急措施- 21 -四.在线检测体系- 22 -1.体系概述- 22 -2.体系构成- 23 -3.体系重要功效及特色- 23 -4.在线监测操纵- 24 -五.日常保护- 26 -1.变频器的保护- 26 -2.仪器内心的校准及相干装备的保护- 35 -3.辅机装备按期保护- 35 -一、体系概况本体系为煤矿回风斜井主通风机.高压开关柜及蝶阀.风门绞车.加热器等辅机装备的掌握,负责通风机温度.振动.风压.风量.瓦斯.CO等监控旌旗灯号的收集,在实现高效节能向井下输送新颖空气,保持正常临盆,包管安然功课和人员身材健康等方面,起侧重要的感化.二、风机房装备构成风机房装备重要由2台对旋风机.2台调节蝶阀.2台垂直风门绞车.高压柜.低压配电柜.4台1000KW罗宾康变频器.恒温空调.直流屏.PLC掌握柜.收集柜.高压掌握分站箱.切换柜和集控操纵台构成.1、风机房平面图风机房平面图2、对旋通风机重要技巧参数:风机型号:FBCDZ-10-NO34 风量:6000-19200M3/MIN 风压:1000-4300Pa三相异步电念头额定功率:800kW额定电压:6kV额定频率:50Hz极数:10极注油方法:主动加压润滑体系不断机持续注油测温元件的安插:每台定子三组,每盘轴承一组3、手动/电动两用蝶阀型号:DN3400 额定功率:3kW额定电压:380V额定频率:50Hz输入:4-20MA 输出:4-20MA4、垂直风门绞车电动履行器型号:SLM-600F-EX5、高压开关柜及配电柜通风机房为一级负荷,两回路AC10kV电源引自立井场地110kV变电所,设置装备摆设两台进线柜.一台母联.一台隔离.两台PT柜.8台出线柜,两台10KV/400V所变,设置有直流屏.6、传动部分传动部分派置4台10-6-1000完美无谐波罗宾康变频器,由变压器柜.掌握柜和单元柜构成,重要机能与特色如下:36脉冲二极管整流,13电平IGBT/PWM逆变一体式输入干式隔离变压器,内部含测温元件具有软启动功效,对装备无冲击掌握采取掉量掌握,启动转矩可达通风机额定转矩的125%自诊断功效完美,用户可自行剖析故障解决变频装配具有过电压.过电流.欠电压.缺相.过载.输出接地.输出短路等完美的呵护.2路4~20mA或0~10V模仿量输入 .4路4~20mA模仿量输出或0~10V用以输出电机电压,电流和频率等指导旌旗灯号(可程序修正).10点开关量无源输入:主动起动/停滞,手动起动/停滞,紧停,复位等.10点开关量无源输出:变频器停当,运行,故障等 (容量220VAC/5A).4点开关量无源输出:容量220VDC/5A.变频器带有MODBUS485/PROFIBUS通信接口和以太网接口,可以将功率身分.输出频率.输出电压等参数经由过程通信接口授送至PLC或DCS.调速规模:0-100%持续可调.加/减速时光0.1-3600 秒 (依据负载情形可设定).输出频率0-120HZ(依据电机情形可设定).变频器抗地震才能为8级,振动0.5G.临界速度可跳过(共3组,可随意率性设定).用户可调的数字表,可显示速度,电流,电压,功率,用电度数等.防护等级IP31,全部变频体系采取强迫空冷.7、控刦与在线曑测糺统系竟包含由S7-300掌握器构成瘄PLC掌握旜.臇雄柜.S7-200骘开分站以䏊设置装备摆设有堔华䷥控机.西门子触摸屏.百特内心.戓印机.UPS电源等莾备构成的集控上位体系.三、掌握部分1.变频器操佘(0)上电前检柅:a.检讨变频器四周情形,包含粉尘.温度和湿度是否相符变频器运行前提,变频ᙨ情形渨岦请求圈0-40℃茂围内,最好可以或许掌握在25℃阁下,湿度不超跇94%,且无凝聚或水雾;b. 变频器进出电缆是否紦䛺$检讨飘低压电缆是吤有毁伤;#. 清算变频器柜内及四周尘土.(2)退380V掌握电检枥:a. 兲闭所按鋘压柜门包含功率单元柜门和变压器柜门);b.倈变频器掌握电源开关“CDC1”和“CDS2”䷥c.按UPS倯动按蒮,听刐“嘀”壐后摊开倯劈键,此旲键盘左边的POWER ON”挆示灯亮,暗示380V掌握焵源已送至厘邑器;d.上掌握电后,确认变频器面板上是否有故障或报警,该故障或抅警是否影响变频器正常跐行,可否复位,假如不胭复位待问题解决后才干进行下一步操纵;e.检讨变频器冷却风机是否运行䷥常,变频器进风口滤网是否堵塞,假如滤网堵塞,需干净櫤网或改换备用滠网后方可ᙨ行下一步操纵(用䨀张A4的纸,半数后,䐾在滤网上缌看可否吸住).f.䷥约60S后,键盘恢复主界面,掌握系糟启动完成.(3)变频启动缚a.倈刂支柜上对应的銔禺开关,同时确认高压开关柜断路器处于断开地位;b将变频器“Local/ReMote”选择开关选择在“Remote”,留意变频周诐行中制止将开关放在“Local”.c.合变频器进线10KV高压,䷥时变频器高压柜内有高压电,键盘AODE下面显礸OFF,暗示变频器处于待机状况,此时严禁打开变频器高压柜门(包含傟率单元柜门傌变压器柜门)d.确认变频器是否有故障或报警,该故障或报警是否影响变频噠正常运行,可否复位,假如不克不及复位,待问题解决后才干这行下一步操纵;e.若以上歡骤均检柤无误,此时变频器处于征机状况,再检讨切换柜的状况,是否选择奼启动哪台风机,假如都预备好,可从远方运行变频器.f.令上步调完戀后,电机处于厘频运行状况.(4) 停机步调:a.从ᙨ方发出停机指令,勘频器正常停机,若用‘Emeb'ency(急停)按蒮”停变频器,变频器停机的同时将跳高压;b.若要进行以下摍作,请先将变频器输入端高压崀关断开;c.按UPS停滞按钮(和启动按钮为同一按钮);d.停3(0V接制电,将“CDS1”和“CDS2”放在开”地位;e) 10kᙨ压ᙨ电15分钟后方可打开高䎋柜门.变频器简略单纯操纵流程图�5)留意事项:➢变频器制止䜨30分钟内反复送高压;➢变频器带高压敶制止打开高压柜门;➢万万不要随意马虎更转变频ᙨ厂摰,如肯定须要修正,请细心检讨用户手册,如有须要�可咨询罗宾康工程师.➢上掌握电后尽量丅要打开高压柜门;➢制止对变频器输出端摇绝缘,对电机摇绝缘时,请先断开变频器䷥出端与电机之间的电縆.➢尽量不要经常的停送高压电,保持掌握部分和风机正常运转.➢变频器UPS电源可以支撑10S钟,假如掌握电源停电超出10S吱会护故᚜跳高ጋ2.风机掌握(一)飊机抧刴操纵流程1)给PLC柜.㋑憧操纵台.变频周送挧制电源.2)检测变频器无故障$高压一次揍线电冋.电流.功玃等参数都正常繙勘频器送10KV驘压,擅尴尬刁难应髈开柜缌进行合闸,合闸分当场面板䒌长途上位机两燍操纵方法.3)操纵切换柜,选拡倯动哪印风机,确认是丸用照样备用状怀,经常运用状况为1#.2"变频拖动1#风机,3#.4#变频拖动2#飌机;䤇用状况为1#.2#变频拖动2#风机,3#.4#变频拖动1#风机;切换柜的操纵分当场掌握面板和长途上位机.4)检测垂直风门和蝶阀,假如蝶阀无故障时,1#.2#垂直风门应全打开,要启动一号风机,应把1#蝶阀打开,封闭2#蝶阀.5)操纵加热器,风机停机后要按期加热,防止电机绕组受潮,影响风机启动.6)选择操纵模式,是操纵台照样上位机.7)选择单动或者联动,单动为一台电机运行,联动为两台电机同时运行.8)检测辅机装备反馈都正常,变频器和风机对应电机都预备停当后,按启动按钮,启动风机.9)亲密留意风机启动进程,监控电机电流.电压.功率.风机风量.负压等重要参数.主回路示意图(二)风机掌握体系操纵(1)当场或者操纵台手动掌握i.高开柜当场操纵高开柜分.合闸经由过程高开柜面板上面的转换开关操纵,合闸时向左扭转换开关,操纵完后松开,转换开关主动返回到中央地位;分闸时向右扭转换开关,操纵完后松开.ii.切换柜当场操纵起首扭转AA1柜面板上转换开关到当场地位,然后旋后面四个转换开关到KM1,KM3,KM5,KM7,此时为经常运用状况,1#.2#变频拖动1#风机;3#.4#变频拖动2#风机,假如旋四个转换开关到KM2,KM4,KM6,KM8,此时为备用状况,1#.2#变频拖动2#风机;3#.4#变频拖动1#风机,操纵时参考上面的模仿图,指导灯显示等,别的,留意在操纵当场/长途转换开关时,必须起首把其它转换开关置于中央零位.iii.垂直风门绞车操纵扭转转换开关到操纵台地位,按操纵台上面的1#风门开按钮,1#风门开到位指导灯亮,按1#风门关按钮,1#风门关到位指导灯亮,开和关都须要延时,假如两分钟后,到位指导灯还没亮或者故障灯亮,就须要去现场检讨.iv.电动调节蝶阀操纵起首扭转转换开关到操纵台地位,然后操纵DFQA6000内心掌握蝶阀开度.上显示屏PV显示蝶阀反馈的现实开度值,假如正常时显示字母代码,解释输入旌旗灯号有故障,应及时检讨.下显示屏显示手动给定蝶阀开度值,按 A/M 键进入手动工作状况,A/M灯亮,可经由过程∆.∇键直接修正设定值SP,附屏显示.开度为100%时,蝶阀全开,开度为0%时,蝶阀全关,风机运行时,对应风机蝶阀应开到位,开到位指导灯亮,备用风机蝶阀应关到位,关到位指导灯亮.v.加热器操纵起首扭转转换开关到操纵台地位,顺时针旋对应风机电机的加热器开关,加热器运行指导灯亮,逆时针旋开关,停滞加热.vi.风机起停掌握及调速起首确认操纵台/上位机转换开关在操纵台地位,假如启动1#风机,起首检讨切换柜旌旗灯号反馈.1#风门.1#蝶阀在全开状况, 2#蝶阀在全关状况,1#.2#变频无故障,1#风机一级电机和二级电机都在停当状况,然后选择变频单动或者联动,选择正风或者反风,按1#风机启动按钮(假如在单动状况,就仅一台电机运行),风机启动.风机调速经由过程旋操纵台上面的调速旋钮,顺时针旋为加快,逆时针旋为减速.2#风机的启动与1#风机相似,停机时,直接按风机停滞按钮即可.(2)上位机掌握i.高开柜操纵起首确认操纵台/上位机转换开关在上位机地位,在风机主画面上,点击下面一栏中图标,进入高压开关柜掌握与监控画面,点击对应开关柜主回路,弹出一画面,点合闸按钮,主回路开关变成红线,合闸后封闭弹出画面,分闸时,点击分闸按钮.ii.切换柜操纵起首确认操纵台/上位机转换开关在上位机地位,扭转AA1柜面板上转换开关到长途地位,然后旋其它转换开关置于中央零位,在WINCC运行体系高开柜画面中,检测切换柜处于长途状况,点击变频经常运用投入按钮,下面转换开关处于经常运用状况,假如要置于备用状况,起首按变频停用按钮,再按变频备用投入按钮,留意监控模仿回路图,看接触器的反馈是否精确.切换柜操纵示意图如下:iii.垂直风门绞车和加热器操纵起首确认操纵台/上位机转换开关在上位机地位,在1#风机主画面上,点击风机部位,弹出掌握画面,按画面上点击1#风门打开按钮,1#风门开到位指导灯亮,点击1#风门封闭按钮,1#风门关到位指导灯亮,开和关都须要延时,假如两分钟后,到位指导灯还没亮或者故障灯亮,就须要去现场检讨.点击1#加热器启动,加热器运行,点击加热器停滞按钮,加热器停滞运行,2#风机操纵与1#相似.iv.电动调节蝶阀操纵起首确认操纵台/上位机转换开关在上位机地位,在1#风机主画面上,点击阀门开度给定输入框,输入开度值,实现开关阀门,假如在主动地位,阀门依据运用哪台风机,主动开关蝶阀,此时手动输入值不起感化.v.风机起停掌握及调速起首确认操纵台/上位机转换开关在上位机地位,进入WINCC运行体系,假如启动1#风机,按如下操纵:1.1.1检测切换柜状况,检测风机一级电机和二级电机都在停当状况,留意停当灯在风机运行后,就灭了.1.1.2选择变频单动或者联动(默认为联动),单动时一台电机运行,联动状况时,假如想停一级电机,只需点击1#单动按钮,再按停机按钮,一级电机停滞运行,二级电机正常运转;然后点击2#单动按钮,再按停机按钮,二级电机停滞运行.1.1.3选择正风或者反风(默认为正风)1.1.4选择变频掌握方法:DP通信掌握或端口掌握(默认为DP),建议DP通信掌握.1.1.5选择手动掌握方法(默认为手动),正常启动先置于手动掌握方法.1.1.6检测风门.蝶阀状况,启动哪台风机,打开哪台风机的风门和蝶阀,封闭另一台风机的蝶阀,正常情形两台风门都打开(蝶阀无故障时).1.1.7依据通风请求的风量,输入变频运行频率,操纵在对应启动风机弹出的掌握画面中.1.1.8按风机启动按钮启动风机,及时监测电流.电压.风量.负压等重要参数.1.1.9正常运行后,点击主动按钮,使体系处于主动状况,假如检测到运行中的变频故障后,体系会主动切换到另一台备用风机;假如一台风机正运行,想切换到另一台备用风机,只需点击风机切换键,体系就会主动切换到备用风机,留意在切换时,应亲密不雅察蝶阀的开和关,切换中蝶阀故障,应及时去现场手动开或关蝶阀.1.1.10如有特别情形需停机,请点击风机停滞按钮,风机减速泊车.1.1.11若要进行反风操纵,起首按停滞按钮停滞风机,等风机停机后,然后点击反风按钮,使转换开关处于反风状况,再按启动按钮启动风机.以上事项须要操纵权限,请先登陆后再操纵,下图为风机掌握画面:(3)掌握留意事项1.1.1风机的前级电机和后级电机,各用一台变频器拖动,变频器为10KV进线,6KV出线,电机电压6KV;切忌不成高开柜直接工频拖动电机..1.1.2切换柜在风机停滞的情形下才可以切换,风机运行时切换,会造成变乱,请谨严操纵!1.1.3请谨严:在当场操纵切换柜时,必须把所有转换开关置于中央地位,才可操纵当场和长途转换开关.1.1.4蝶阀不成以在短时光内频仍操纵,不然会造成蝶阀故障.1.1.5在切换进程中,假如蝶阀故障,另一台风机也会强行启动,操纵人员应敏捷到现场,手动掌握蝶阀.1.1.6在风机运行时,另一台备用风机的风门绞车应按期检修操纵.1.1.7风机启动模式有一级单动;二级单动;一级,二级联动.一般工频启动的情形下,因为一级电机负荷较重,先启动一级电机,再启动二级电机,如许既可以防止较大的冲击电流,又可以恰当减轻二级电机的负载.本系同一级,二级电机由变频器拖动,可以实现两级电机同时软起∕软停,可以经由过程调节变频器频率,来调节电机转速.1.1.8选择一级单动,二级单动,可以分离对一级电机和二级电机单独启动∕停滞,调速的操纵.联动是前后级电机同时启动∕停滞,调速的操纵.1.1.9变频器掌握分DP通信掌握和端口掌握,端口掌握是经由过程应接线对变频器的端口发出指令和吸收状况值.DP通信掌握则是经由过程通信电缆将变频器,衔接到PROFIBUS收集中,经由通信传输至变频器,以达到掌握目标.正常建议用DP通信掌握,假如消失通信故障,可点击掌握画面转换开关中的端口掌握按钮,实现无扰动端口掌握切换.1.1.10正风.反风是在启动前就要选择好的,切忌在正常运行时,转换正风或反风,会造成变乱.正风模式下正常运行中,一旦转换至反风,变频器会主动停机,然后反转运行至正风前的频率.1.1.11联动情形下时不成以单独停个中任何一台电机的.因为一级电机和二级电机启动前后有互相帮助的感化,联动模式下,单独停滞个中任何一台电机,都将造成变频无法减速停机,造成对变频的损耗.1.1.12操纵台掌握和上位机掌握差别,操纵台为硬线.端口掌握,上位机为PLC掌握和WINCC组态软件体系掌握.假如PLC体系故障后,可用操纵台应急掌握.1.1.13PLC体系采取主.备两套CPU掌握,当一台CPU故障后,只需把故障CPU的电源断开,合上备用CPU的电源.1.1.14操纵高开柜时,留意两台进线柜和母联柜的连锁,假如两台进线合闸时,母联制止合闸,假如母结合闸时,只能一台进线柜合闸.3、风机掌握应急措施1)DP故障:DP故障时风机不会停滞,但是变频的状况会定格在故障前的数值,此时只需将掌握方法转换成端口掌握.2)S7-300CPU故障:本体系有S7300CPU冷备功效,主用CPU消失不测故障,停滞灯亮时,封闭故障CPU电源,打开备用CPU电源.体系可以或许恢复正常.3)操纵台掌握电源故障:操纵台掌握电源因故障忽然掉落电时,请不要惊惶,后备UPS电源会起感化.4)操纵台UPS电源故障:操纵台UPS电源故障,风机启动后,不会因为操纵台电源故障,停滞风机.拆下UPS电源出线和进线,将掌握电源直接供给应操纵台.5)PLC掌握柜电源故障:PLC掌握柜增设UPS电源,一旦掌握柜电源故障,一准时光内问题的不到解决,风机就会停滞.6)切换柜没有精确的反馈:一号风机运行时,二号风机电机停当指导灯亮,假如灯灭,那么切换柜反馈可能消失问题,请及时排查.7)10KV/0.4KV所变故障:当一台所变故障时,双电源切换开关动作,切换到另一台所变,在切换进程中,掌握体系有UPS电源,可包管顺遂切换所需的时光,切换完成后,尽快解决所变故障的原因.8)变频报警:变频报警但没有停机时,监测变频输出电流,电压等参数,查对故障代码,查材料,找出问题地点,如影响到风量.负压等时,请尽快切换风机.然后再查找变频报警原因.9)变频故障:变频故障时,变频会自由泊车,体系主动切换到另一台风机.然后敏捷查找变频故障原因.10)高压电源故障:高压电源是双电源进线,正常时,两台风机各接一路电源,一路电源故障后,风机自由泊车,另一路电源带备用风机主动启动.11)主动切换风机时蝶阀故障:上位机有主动切换风机的功效,切换时一旦蝶阀产生故障,体系默认先启动下一台风机,操纵时请留意不雅察蝶阀开度旌旗灯号.一旦蝶阀故障,须要手动封闭风门绞车,防止风道短路.12)风机启动时,电流达到额定电流及以上时,请不要再启动变频,应立刻检讨风机叶轮是否迁移转变灵巧,电机绕组是否短路等.13)掌握PLC体系产生故障后,可以应急运用操纵台掌握,起停风机.14)上位机数据不显示或不变更,请不要焦急,不影响风机运行,只需检讨交流机,以太网模块及组态软件等.四、在线检测体系1.体系概述今朝,大部分矿井对通风机的监测都是采取通例内心测量和人工抄写,不但对通风机监测点数少,并且测量精度低,速度慢,靠得住性差,消耗人力和数据可托度低,不克不及知足现场的现实需求.我公司依据大量用户要乞降现场需求,运用最先辈的盘算机及通信技巧,丰硕可视化的图形界面,大量的存贮功效,设计了一套具有国内先辈程度的通风机及时在线监测体系.该体系可快速.精确地测量温度.压力.风速.风量.振动等参数,进步了工作效力,同时可进步数据测量精度及靠得住性.该体系的运用,将使通风机体系加倍安然靠得住,势必为企业创造更大的经济和社会效益.本体系实现2台通风机的监测监控及远方监测功效(供给收集接口),监测参数包含:风机的进口静压.风量.风速.风机电机轴承温度.风机振动.电机定子绕组温度.电机运行电压.电流.有功功率.无功功率.功率因数以及风机的运行状况.风门地位状况.调节蝶阀开度旌旗灯号.通风机的开停等.2.体系构成通风机及时监测体系由微机.触摸屏.打印机.收集掌握柜及现场数据收集传感器等三部分构成.上位机采取酷睿双核研华工控机,22"三星液晶显示器2GRAM,160G硬盘,DVD光驱,配有A4喷墨打印机及不间断电源.操纵体系为WINDOWS XP.监控软件WINCC6.2,完成收集现场及时数据显示.存贮.打印.报警.及时及汗青曲线.收集通信等功效.3.体系重要功效及特色(1)本体系应实现2台通风机的监测监控及远方监测功效(供给收集接口),监测参数包含:风机的进口静压.风量.风速.风机电机轴承温度.风机振动.电机定子绕组温度.电机运行电压.电流.有功功率.无功功率.功率因数.电机运行效力以及风机的运行状况.风门地位状况.蝶阀开度旌旗灯号和通风机的开停等.(2)主机采取工业级盘算机,体系程序采取工业组态软件进行编程,具有抗干扰措施和自诊断自恢复功效,顺应在良好的现场情形里稳固.精确.靠得住的运行.(3)以动态图形.数字.及时趋向曲线多种情势显示现场运行数据和状况,具有直不雅清楚明了.查阅便利的特色,及时曲线可以不雅察各参数随时光的变更趋向,帮忙剖析和发明故障隐患以得到及时处理.(4)及时报警和汗青报警功效:当运行参数超出设定规模时,以声(蜂鸣器或电铃).光(红色闪耀指导灯)和盘算机屏幕提醒的情势发出报警信息,并且主动记载报警所产生时刻.确认和消掉的具体时光,经由过程汗青报警窗口可进行查阅.(5)汗青数据的存储和查询:体系对所有参数每隔500MS进行一次存档,存入盘算机硬盘,可经由过程汗青趋向功效查阅汗青数据库任一记载点的数据.(6)报表功效:记载各参数每一分钟运行数据,供给真实有用的运行数据.(7)打印功效:可将报警信息记载和报表打印输出.(8)联网功效:供给靠得住的以太网收集接口,便利与其它盘算机以及矿局域网衔接,实现数据信息共享.4.在线监测操纵在WINDOW桌面中,点击图标,进入1#风机主画面可以检讨1#风机的数据,检讨和打印报表,只需点击左下角图表,消失下图可以打印和查阅一号风机.二号风机.1#.2#变频和3#.4#变频的汗青数据,点击图表,进入及时曲线画面,剖析和检讨.点击图表,进入及时供电体系监控画面,如下图:画面中显示各开关柜的电流.电压.功率.功率身分及分.合闸反馈.点击图表,进入报警记载画面,可以检讨报警的汗青记载,点击图表,进入检修画面,可以检讨PLC模块的状况信息,便利检修.如下图:点击图表,退出WINCC运行体系.五、日常保护1、变频器的保护A.维修时应留意:•制止带电操纵;•停电15分钟以上方可打开高压柜门(包含功率单元柜门和变压器柜门);•在改换任何配件时,应严厉作好记号,按原地位装配;•对PCB板进行操纵时,应按照请求作好防静电措施.•在做任何保护和检修工作之前,严厉按照操纵规程.•确认无发烧元件和不带电之前,万万不要触摸柜内任何部位.•不要认为关断输入开关后柜内就不消失电压了,电压仍然消失于输入开关的端子上.•同样,其它地方也可能有电压消失.•操纵时保持单手操纵,穿戴安然防护鞋,带防护眼镜,并有其他人在场.•不要将接地(即非绝缘)的万用表或示波器接到完美无谐波体系.•不要带电衔接或断开任何表计.电缆和印刷线路板.。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
FBC(D)Z系列
煤矿地面用防爆抽出式(对旋)轴流主通风机
142700YAF001-2011)
使
用
说
明
书
山西运城安瑞风机电气有限公司
目录
1概述 (1)
2结构特征与工作原理 (1)
3技术特征 (2)
4安装与调试 (30)
5运行与维护 (31)
6包装与运输 (32)
7开箱检查及贮存 (32)
8常见故障的分析与处理措施 (33)
FBCDZ 系列煤矿地面用防爆抽出式对旋轴流主通风机
1 概述
“该系列风机具有效率高、噪声低、结构紧凑、性能可靠、安装便利等特点;采用的弯掠组合正交三维扭曲叶片技术,属国内首创;产品达到了国际先进水平”,被列入国家技术创新计划项目、国家重点新产品,获“湖南省名牌产品”称号。
海拔不超过1000m 。
输送的气体介质温度为-20℃~40℃。
℃)。
装机功率(kW ), Y 表示单台电机功率
机号,叶轮直径分米数
电动机极数 主要 对旋 抽出式 防爆 风机 Ω。
经检查合格后方可接通电源,启动通风机。
)。
2 结构特征与工作原理
该系列通风机由集流器1、第一级主机2、第二级主机3、扩散器4、扩散塔5、托车6等部件组成,如图一。
根据用户需求,可配套控制柜、变频调速器、在线监测和故障诊断系统。
叶轮组与电机轴伸之间用键连接,其余各部件之间用螺栓连接。
该系列通风机为BD 系列通风机的第二次设计,其叶片采用弯掠组合正交三维扭曲技术,大大提高了通风机的性能参数:效率提高5%~10%,噪音降低10~20dB 。
3 技术特征
№12~№40,规格型号和标准状态下的空气动力性能参数见表1。
3.2空气动力性能曲线见图八~图八十一。
3.3外形尺寸参数见表2。
4 安装与调试
),手动盘车前后级叶轮各3转,转动应灵活,无卡阻现象。
№20以上时,通风机带有叶轮制动装置,应检查制动装置是否灵活、可靠。
Ω。
经检查合格后方可接通电源,启动通风机。
℃;电机定子温升最高允许为80℃(环境温度为40℃时最高允许温度为120℃)。
发现异常应立即停机检查或进行调试,并作好记录。
通风机出厂时,叶片角度已调至设计工况点,但因制造及用户提供的工况参数均有可能与实际存在一定的误差,故在安装完成后,有可能需要重新调整一、二级风机的叶片安装角。
—2m,以方便人员操作为原则)。
如图四所示。
°,当需要增大通风机风量、风压时,应调大安装角θ°或5°位置;当需要减小风量、风压时,应调小安装角θ°位置。
a) 为确保叶片不松动,图五中的弹簧垫2只可使用一次,拆松后必须更换新的。
b) 将图五中的螺栓装好。
c) 盘车时应轻松无卡阻现象。
d) 仔细检查有无工具等其它异物遗留在通风机内部,必须彻底清除,否则有可能在通风机启动时损坏叶片。
°、-5°刻度位置,但必须注意同一叶轮各叶片的安装角必须一致。
5 运行与维护
a) 通风机的启动和停机时间,停机的原因;
b) 环境的温度、湿度和大气压力;
c) 电机工作电压,工作电流,轴承、绕组的温度;
d) 通风机工作的风压、风量;
e) 电动机轴承加换润滑脂的时间、数量及牌号;
f) 定期检查中发现的异常情况;
g) 工作中发生故障的详细内容及排除情况。
a) 检查电动机的前后轴承磨损情况,需更换时要按型号更换轴承和润滑脂。
b) 检查通风机叶轮部分各零部件的连接是否松动,叶片的安装角度是否与原先设定的相同,发现问题及时处理。
6 包装与运输
7 开箱检查及贮存
1—集流器 2—第一级主机 3—第二级主机 4—扩散器 5—扩散塔 6—托车图一 FBCDZ系列煤矿地面用防爆抽出式对旋轴流主通风机
山西运城安瑞风机电气有限公司地址:山西省夏县水头工业园邮编:044402 电话:0359- 传真:0359-。
