51单片机流水灯实验报告单片机实验报告流水灯

51单片机流水灯实验报告

51单片机流水灯实验报告51单片机流水灯实验报告引言：51单片机是一种常用的微控制器，广泛应用于各种电子设备中。

流水灯实验是学习单片机编程的基础实验之一，通过控制多个LED灯的亮灭顺序，可以了解单片机的基本原理和编程方法。

一、实验目的本实验旨在通过使用51单片机，设计并实现一个简单的流水灯电路，加深对单片机原理的理解，掌握基本的单片机编程方法。

二、实验原理51单片机是一种8位微控制器，具有强大的功能和广泛的应用。

流水灯实验中，我们需要控制多个LED灯的亮灭顺序，通过编写程序，将指令发送给单片机，控制LED灯的亮灭。

三、实验器材1. 51单片机开发板2. LED灯若干3. 面包板4. 连接线四、实验步骤1. 将51单片机开发板连接到电脑上，打开开发板的编程软件。

2. 在编程软件中，新建一个工程，选择适合的单片机型号。

3. 编写程序，设置相应的引脚为输出模式，并配置流水灯的亮灭顺序。

4. 将单片机开发板与面包板连接，将LED灯连接到相应的引脚上。

5. 将编写好的程序下载到单片机中。

6. 打开电源，观察LED灯的亮灭顺序是否符合预期。

五、实验结果与分析经过实验，我们成功地实现了一个简单的流水灯电路。

LED灯按照设定的顺序亮灭，形成了流水灯的效果。

通过调整程序中的指令顺序，我们可以改变LED灯的亮灭顺序，实现不同的流水灯效果。

六、实验心得通过这次实验，我对51单片机的原理和编程方法有了更深入的了解。

流水灯实验是一种简单但基础的实验，通过实际操作和编程，加深了我对单片机的理解和掌握。

在实验过程中，我遇到了一些问题，如LED灯连接错误、程序逻辑错误等，但通过仔细检查和调试，最终成功解决了这些问题。

这次实验让我更加熟悉了单片机的应用，为以后更复杂的项目打下了基础。

七、实验拓展在掌握了基本的流水灯实验后，我们可以进一步拓展实验内容。

例如，可以增加控制开关，实现对流水灯的启停控制；可以设计不同的流水灯效果，如闪烁、变速等；还可以与其他传感器、模块进行组合，实现更多功能和效果。

51八只LED灯做流水灯实验

51八只LED灯做流水灯实验第一节：单片机在上电初始后，其各端口输出为高电平。

如果我们现在想让接在P1.0口的LED1亮，那么我们只要把P1.0口的电平变为低电平就可以了。

想让LED1灭，LED0亮，只需将P1.0升高，P1.1变低，LED 1就熄灭LED2随后既点亮！依始类推如下所示8只LED变会一亮一暗的做流水灯了。

本实验在“SP-5 1实验板”学习套件上的相关图纸：P1.0低、P1.0高、P1.1低、P1.1高、P1.2低、P1.2高、P1.3低、P1.3高、P1.4低、P1.4高、P1.5低、P1.5高、P1.6低、P1.6高、P1.7低、P1.7高、返回到开始、程序结束。

我们不能说P1.1你变低，它就变低了。

因为单片机听不懂我们的汉语的，只能接受二进制的“1、0......”代码。

我们又怎样来用二进制语议论使单片机按我们的意思去工作呢？为了让单片机工作，只能将程序写为二进制代码交给其执行；早期单片机开发人员就是使用人工编写的二进制代码交给单片机去工作的。

今天，我们不必用烦人的二进制去编写程序，完全可以将我们容易理解的“程序语言”通过“翻译”软件“翻译”成单片机所需的二进制代码，然后交给单片机去执行。

这里的“程序语言”目前主要有汇编和C两种；在这里我们所说的“翻译”软件，同行们都叫它为“编译器”，将“程序语言”通过编译器产生单片机的二进制代码的过程叫编译。

前面说到，要想使LED1变亮，只需将对应的单片机引脚电平变为低电平就可以了。

现在让我们将上面提到的8只LED流水灯实验写为汇编语言程序。

“汉语”语言汇编语言开始：star:P1.0低clr p1.0P1.0高setb p1.0P1.1低clr p1.1P1.1高setb p1.1P1.2低clr p1.2P1.2高setb p1.2这里用到了四条汇编指令：clr、 setb、 ljmp 、end；clr：是将其后面指定的位清为0；setb：是将其后面指定的位置成1；ljmp：是无条件跳转指令，意思是：跳转到指定的标号处继续运行。

《单片机原理及应用》基于51单片机实验箱的流水灯设计

《单片机原理及应用》基于51单片机实验箱的流水灯设计一、实验目的和要求1.掌握单片机基本资源使用。

2.掌握单片机电路原理图。

3.掌握单片机C语言软件开发以及试验箱使用。

二、实验内容和原理实验内容：1.绘制程序流程图并编写C语言程序2.在实验箱中进行测试，最后提交实验报告三、主要仪器设备Keil4软件、C51单片机实验箱。

四、操作方法与实验步骤4.1 题目要求使用单片机实验箱实现流水灯功能。

4.2 系统设计思路主程序中实现流水灯功能，时间单位采用500ms信号，作为实现流水灯的发光二极管和单片机的P1相连。

4.2 C程序编制（包含详细的文字和程序流程图）#include<intrins.h>#include<reg52.h>#define uchar unsiged char#define uint unsigned intvoid mDelay(uint Delay){int i;for(;Delay>0;Delay--)for(i=0;i<110;i++);}void main(){unsigned char a,i;While(1){a=0x01;for(i=0;i<8;i++){a=-crol-(a,1)P2=amDelay(500);}}4.3 测试分析（包含文字和图像叙述）在KeilC51软件软件中编写好程序并调试好后，连接单片机实验箱，实验结果如下：实验箱上连接的八个灯，每个灯间隔500ms的时间一个接一个的循环闪烁。

五、讨论和心得（不少于100字）通过此次实验，我不仅加深了对单片机理论的理解，将理论很好地应用到实际当中去，而且我还学会了如何去培养我们的创新精神，试验过程还是比较繁琐，但是还是完成了这次试验，使我对于理解单片机的基本原理更加深刻，将所学知识运用到实践中，在实践中发现问题，强化理论知识。

课程名称：单片机原理及应用实验项目名称（二）：定时计数器的应用—按钮控制LED灯四、实验目的和要求1.掌握单片机基本资源使用。

51单片机实验报告（共五则）

51单片机实验报告（共五则）第一篇：51单片机实验报告５１单片机实验报告实验一点亮流水灯实验现象 Leｄ灯交替亮,间隔大约１0ms。

实验代码#iｎclｕde 〈ｒeg51、ｈ> ｖoｉd Delay10ms(unsigned ｉnt c)；ｖoiｄｍain（）{）1（elihwﻩ{ ﻩP0= 0x00;Delａｙ10ｍｓ（5０)；；ｆｆx0 =0Pﻩﻩ;)０5(sm０1yaleDﻩ } } ｖoid Ｄelａy1０mｓ（unsigｎｅd ｉnt c){unｓｉｇned chaｒ a，ｂ;fｏr（；c>0;c-—)｛)——b;0〉b;83=b(rofﻩ{ ﻩﻩfoｒ(ａ=130；a〉０；ａ－-）;｝ﻩﻩ｝} 实验原理W W ｈi i ｌｅ（1)表示一直循环。

循环体内首先将P0 得所有位都置于零，然后延时约5 5 ０*10=500mｓ，接着 0 P0 位全置于 1 1，于就是 D LED 全亮了。

接着循环，直至关掉电源..延迟函数就是通过多个ｆｏr r 循环实现得。

实验 2 流水灯（不运用库函数）实验现象起初 led 只有最右面得那一个不亮,半秒之后从右数第二个ｌｅｄ也不亮了,直到最后一个也熄灭,然后 led 除最后一个都亮,接着上述过程 #ｉnｃludｅmａiｎ（）｛unｓignｅd cｈar LED;ＬEＤ = 0ｘfe；while(1){ ﻩ;ＤＥL = 0PﻩDｅlay1０mｓ(50);00x0 ＝= 0P(fiﻩ {;１〈〈 DEL = DＥLﻩ)ﻩ；eｆx0 = DELﻩ} ﻩ｝ﻩ} void Dｅlay10ｍｓ（ｕnsiｇned int ｃ）｛unsiｇｎed cｈaｒ a，b；foｒ(；ｃ＞0;c－—)｛)—-ｂ;0〉ｂ;8３=b(rofﻩ{ ﻩﻩﻩ;）--ａ;０>a;03１＝a（rｏfﻩ} ﻩ} ﻩ} 实验原理这里运用了Ｃ语言中得位运算符, , 位运算符左移, , 初始值得二进制为１111 1 １１0, 之后左移一次变成１111 1 １０0 0，当变成00000 0000 时通过 f if 语句重置 1 1 １１ 1 11110、延迟函数在第一个报告已经说出了，不再多说..实验 3 流水灯(库函数版)实验现象最开始还就是最右边得一个不亮,然后不亮得灯转移到最右边得第二个，此时第一个恢复亮度,这样依次循环.实验代码#ｉnｃｌude 〈reｇ5１、ｈ> ＃ｉｎclｕde 〈intrｉns、ｈ〉vｏid Ｄelaｙ10ｍｓ(unsignｅd int c）； voｉｄ maｉn（voiｄ)｛unsiｇned char ＬED;;EFx0 ＝ DEＬﻩ）1（eｌiｈwﻩ{ ﻩP0 = LED；；）05（sｍ01yaleDﻩﻩ；）1，DEＬ(_lorc_ = ＤELﻩ} ﻩ} void Dｅlay10ｍs(unsigneｄ in ｔ c){unsiｇnｅｄ cｈaｒａ, b；fｏr(；c〉0;ｃ——）{ ﻩｆoｒ(ｂ=38；b〉0；b—-）{ ﻩﻩ；)-—ａ;0〉a；0３1＝a(ｒｏｆﻩ} ﻩ｝｝实验原理利用头文件中得函数，_cro ｌ_(，), 可以比位操作符更方便得进行 2 2 进制得移位操作, , 比位操作符优越得就是，该函数空位补全时都就是用那个移位移除得数据, , 由此比前一个例子不需要f if 语句重置操作..数码管实验实验现象单个数码管按顺序显示０-９与 A-F。

流水灯实验报告

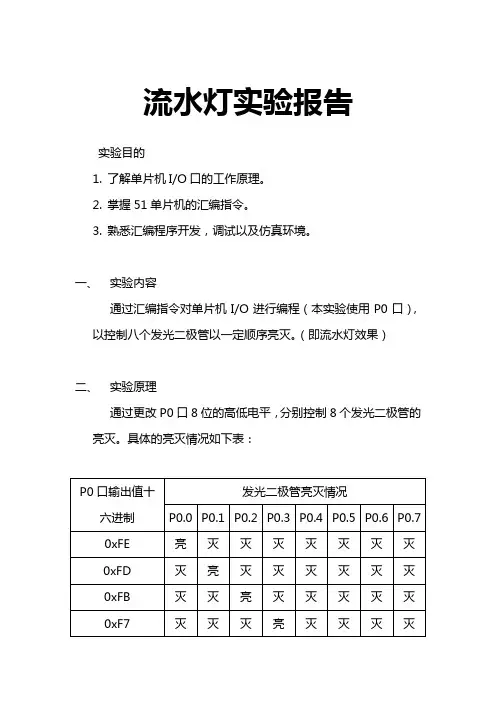

流水灯实验报告实验目的1.了解单片机I/O口的工作原理。

2.掌握51单片机的汇编指令。

3.熟悉汇编程序开发，调试以及仿真环境。

一、实验内容通过汇编指令对单片机I/O进行编程（本实验使用P0口），以控制八个发光二极管以一定顺序亮灭。

（即流水灯效果）二、实验原理通过更改P0口8位的高低电平，分别控制8个发光二极管的亮灭。

具体的亮灭情况如下表：要实现“流水灯”效果，也就是需要将P0口的输出值发生以下变化：FE→FD→FB→F7→EF→DF→BF→7F→BF→DF→EF→F7→FB→FD→FE→......可以使用一个循环，不断对数据进行移位运算实现。

这里的移位指令采用RL和RR，即不带进位的位移运算指令。

如果使用带进位的位移运算指令（RLC和RRC），则需要定期把CY置0，否则会出现同时亮起两个发光二极管的情况。

三、实验过程1.在仿真系统中绘制好单片机的电路图2.编写汇编程序，程序如下：ORG 0000HDelay: MOV R0,#0FFHSJMP StartDelay1: MOV R1,#0FFHStart: MOV A, Delay2: NOP#0FEHMOV P0, A DJNZ R1,Delay2 CLR P2.7 DJNZ R0,Delay1 CLR P3.7 RETMove: MOV R2, #7H ENDMOV R3, #7HRMove: RL AMOV P0, ACALL DelayDJNZ R2,RMoveLMove: RR AMOV P0, ACALL DelayDJNZ R3,LMoveSJMP Move四、实验结果为了便于实验结果的描述，下面分别把P0.0, P0.1…, P0.7对应的发光二极管编号为1, 2, …, 8号二极管。

在仿真系统中，先从1号二极管下面是在仿真系统中的实验结果：1.只有1号二极管点亮2.只有2号二极管点亮3.只有3号二极管点亮4.只有4号二极管点亮5.只有5号二极管点亮6.只有6号二极管点亮7.只有7号二极管点亮8.只有8号二极管点亮实验的结果：二极管的发光状态从1→2→3→4→5→6→7→8→7→…→1→2；如此往复循环。

单片机流水灯实验报告

单片机流水灯实验报告电子信息工程学系实验报告课程名称：单片机原理及接口实验项目名称：实验2 流水灯实验时间： xx-10-21 班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil仿真软件、proteus仿真软件的使用。

了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。

掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。

二、实验原理：MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。

每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。

四组并行I/O端口即可以按字节操作，又可以按位操作。

当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。

以P1口为例，内部结构如下图所示：图 P1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。

输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。

作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。

I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O 口使用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。

三、实验环境:硬件：PC机，基本配置CPU PII以上，内存2G 软件：keil 2, Proteus 7.5四、实验内容及过程:1、用Proteus画流水灯电路图流程：1）、运行Proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；R1=R2=R3=R4=R5=R6=R7=R8=470欧姆、R9=10k欧姆；晶振=12M;VCC=5V。

实训报告单片机流水灯

一、实验目的1. 熟悉单片机的基本原理和组成，掌握51单片机的编程方法。

2. 理解单片机I/O口的使用，学会利用单片机控制LED灯的流水灯效果。

3. 提高动手实践能力，培养团队协作精神。

二、实验环境1. 实验设备：51单片机开发板、LED灯、面包板、电源、连接线等。

2. 实验软件：Proteus仿真软件、Keil uVision5集成开发环境。

三、实验原理流水灯实验是单片机入门级实验之一，通过控制单片机的I/O口输出高低电平，使LED灯依次点亮，形成流水灯效果。

实验中，利用单片机的定时器产生定时中断，每隔一定时间改变I/O口的输出状态，实现LED灯的流水灯效果。

四、实验步骤1. 打开Proteus软件，新建一个工程项目，添加51单片机开发板和LED灯等元件，绘制电路图。

2. 打开Keil uVision5，新建一个C51工程项目，选择对应的单片机型号。

3. 编写程序：（1）初始化I/O口：将P0口设置为输出模式，将P1口设置为输出模式。

（2）设置定时器：选择合适的定时器，设置定时时间，使其产生定时中断。

（3）编写中断服务程序：在中断服务程序中，改变I/O口的输出状态，实现LED灯的流水灯效果。

（4）编写主程序：在主程序中，启动定时器，进入中断服务程序。

4. 编译程序，生成HEX文件。

5. 将生成的HEX文件导入Proteus软件，运行仿真实验。

6. 观察实验现象，检查LED灯的流水灯效果是否正常。

五、实验结果与分析1. 实验现象：在Proteus软件中，LED灯依次点亮，形成流水灯效果。

2. 实验分析：通过设置定时器，每隔一定时间改变I/O口的输出状态，实现LED 灯的流水灯效果。

实验过程中，可以调整定时器的定时时间，改变流水灯的速度。

六、实验总结1. 本实验使我们对单片机的基本原理和组成有了更深入的了解。

2. 通过编写程序，掌握了51单片机的编程方法，提高了编程能力。

3. 实验过程中，我们学会了利用单片机控制LED灯，实现了流水灯效果。

单片机流水灯实验报告

单片机流水灯实验报告：实验一：用C51实现流水灯实验实验要求：完成亮流水，即LED从低位流向高位流动，每次流动一位，且每次只亮一个LED灯，其它LED灭。

实验原理：单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。

使用r1或rr a实现位的转换。

实验内容：通过仿真来实现实验电路图代码如下；for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;实验结果：实验程序：#include<REG51.H>void delay();//延时函数声明void main()//主函数{unsigned charx,num[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};while(1){for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;}}void delay()//延时函数，无符号字符型变量i为形式参数{unsigned int j,k;//定义无符号字符型变量j和kfor(k=0;k<500;k++)//双重for循环语句实现软件延时for(j=0;j<100;j++);}实验总结：这次试验通过仿真实验软件实现流水灯实验，充分学会了keil 软件和Proteus电路仿真的联合调试，为后期的实验做足了功课。

也认识到仿真实用性。

单片机（Single-Chip Microcomputer）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。

51单片机流水灯实验报告

51单片机流水灯实验报告一、实验目的1.熟悉51单片机的硬件资源2.掌握51单片机的I/O口编程3.掌握51单片机的定时器/计数器编程二、实验原理流水灯是一种简单的电子设计，通过依次点亮和熄灭多个LED灯来形成流水灯的效果。

本实验使用的是51单片机，它有40个I/O口和3个定时器/计数器，可以方便地实现流水灯的效果。

三、实验器材1.51单片机开发板B数据线3.LED灯若干4.面包板5.连线材料（公对公、公对母杜邦线）四、实验过程1.准备工作：a.将51单片机开发板和LED灯连接起来，将LED灯依次插在面包板上，并与51单片机的I/O口相连接。

b.连接电脑与51开发板，使用USB数据线将它们连接起来。

2.编写程序：a. 打开Keil开发环境，新建一个工程。

b.在C代码文件中编写流水灯的控制程序，并引用51单片机的头文件和IO口控制相关的函数。

代码示例：```c#include <reg51.h>sbit LED1 = P1^0;sbit LED2 = P1^1;sbit LED3 = P1^2;sbit LED4 = P1^3;sbit LED5 = P1^4;void delay(unsigned int t)while(t--)for(unsigned int i = 0; i < 125; i++);}void maiwhile(1)LED1=0;//点亮LED1delay(1000); // 延时LED1=1;//熄灭LED1LED2=0;//点亮LED2delay(1000); // 延时LED2=1;//熄灭LED2LED3=0;//点亮LED3delay(1000); // 延时LED3=1;//熄灭LED3LED4=0;//点亮LED4delay(1000); // 延时LED4=1;//熄灭LED4LED5=0;//点亮LED5delay(1000); // 延时LED5=1;//熄灭LED5}}```3.烧录程序：a.将开发板上的烧录开关调整为“USB”模式。

单片机实验报告——流水灯

电子信息工程学系实验报告课程名称：单片机原理及接口成绩：实验项目名称：实验2 流水灯实验时间： 2011-10-21指导教师（签名）：班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil仿真软件、proteus仿真软件的使用。

了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。

掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。

二、实验原理：MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。

每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。

四组并行I/O端口即可以按字节操作，又可以按位操作。

当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。

以P1口为例，内部结构如下图所示：图 P1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。

输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。

作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。

I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O口使用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。

三、实验环境:硬件：PC机，基本配置CPU PII以上，内存2G软件：keil 2,Proteus 7.5四、实验内容及过程:1、用Proteus画流水灯电路图流程：1）、运行Proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；R1=R2=R3=R4=R5=R6=R7=R8=470欧姆、R9=10k欧姆；晶振=12M;VCC=5V。

51八只LED灯做流水灯实验

51八只LED灯做流水灯实验第一节：单片机在上电初始后，其各端口输出为高电平。

如果我们现在想让接在P1.0口的LED1亮，那么我们只要把P1.0口的电平变为低电平就可以了。

想让LED1灭，LED0亮，只需将P1.0升高，P1.1变低，LED 1就熄灭LED2随后既点亮！依始类推如下所示8只LED变会一亮一暗的做流水灯了。

本实验在“SP-5 1实验板”学习套件上的相关图纸：P1.0低、P1.0高、P1.1低、P1.1高、P1.2低、P1.2高、P1.3低、P1.3高、P1.4低、P1.4高、P1.5低、P1.5高、P1.6低、P1.6高、P1.7低、P1.7高、返回到开始、程序结束。

我们不能说P1.1你变低，它就变低了。

因为单片机听不懂我们的汉语的，只能接受二进制的“1、0......”代码。

我们又怎样来用二进制语议论使单片机按我们的意思去工作呢？为了让单片机工作，只能将程序写为二进制代码交给其执行；早期单片机开发人员就是使用人工编写的二进制代码交给单片机去工作的。

今天，我们不必用烦人的二进制去编写程序，完全可以将我们容易理解的“程序语言”通过“翻译”软件“翻译”成单片机所需的二进制代码，然后交给单片机去执行。

这里的“程序语言”目前主要有汇编和C两种；在这里我们所说的“翻译”软件，同行们都叫它为“编译器”，将“程序语言”通过编译器产生单片机的二进制代码的过程叫编译。

前面说到，要想使LED1变亮，只需将对应的单片机引脚电平变为低电平就可以了。

现在让我们将上面提到的8只LED流水灯实验写为汇编语言程序。

“汉语”语言汇编语言开始：star:P1.0低clr p1.0P1.0高setb p1.0P1.1低clr p1.1P1.1高setb p1.1P1.2低clr p1.2P1.2高setb p1.2这里用到了四条汇编指令：clr、 setb、 ljmp 、end；clr：是将其后面指定的位清为0；setb：是将其后面指定的位置成1；ljmp：是无条件跳转指令，意思是：跳转到指定的标号处继续运行。

流水灯控制的实验报告

一、实验目的1. 熟悉流水灯控制电路的原理和设计方法；2. 掌握使用单片机控制LED灯流水灯的方法；3. 培养动手实践能力和创新意识。

二、实验原理流水灯是一种常见的LED灯控制方式，通过单片机对LED灯进行控制，使LED灯按照一定的规律依次点亮和熄灭，形成动态的流水效果。

本实验采用51单片机作为控制器，通过编程实现对LED灯流水灯的控制。

流水灯的控制原理如下：1. 将LED灯连接到单片机的P0口，每个LED灯对应一个P0口的引脚；2. 编写程序，使单片机依次对P0口的引脚进行赋值，从而控制LED灯的亮灭；3. 通过延时函数实现LED灯的流水效果。

三、实验器材1. 51单片机实验板；2. 8个LED灯；3. 电阻（阻值约为220Ω）；4. 连接线；5. 编程器；6. 示波器（可选）。

四、实验步骤1. 将LED灯按照电路图连接到实验板上，确保每个LED灯的正极连接到单片机的P0口对应引脚，负极连接到GND；2. 编写程序，实现LED灯流水灯的控制。

程序如下：```c#include <reg51.h>void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 120; j++); }void main() {while (1) {P0 = 0x01; // 第一个LED灯亮 delay(500);P0 = 0x02; // 第二个LED灯亮 delay(500);P0 = 0x04; // 第三个LED灯亮 delay(500);P0 = 0x08; // 第四个LED灯亮 delay(500);P0 = 0x10; // 第五个LED灯亮 delay(500);P0 = 0x20; // 第六个LED灯亮 delay(500);P0 = 0x40; // 第七个LED灯亮 delay(500);P0 = 0x80; // 第八个LED灯亮delay(500);P0 = 0xFF; // 所有LED灯亮delay(500);P0 = 0x00; // 所有LED灯灭delay(500);}}```3. 将编写好的程序烧录到单片机中，并上电运行；4. 观察LED灯流水灯的效果，分析程序运行过程。

单片机流水灯实验报告

单片机流水灯实验报告电子信息工程学系实验报告课程名称：单片机原理及接口实验项目名称：实验2 流水灯实验时间： xx-10-21 班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil仿真软件、proteus仿真软件的使用。

了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。

掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。

二、实验原理：MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。

每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。

四组并行I/O端口即可以按字节操作，又可以按位操作。

当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。

以P1口为例，内部结构如下图所示：图 P1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。

输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。

作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。

I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O 口使用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。

三、实验环境:硬件：PC机，基本配置CPU PII以上，内存2G 软件：keil 2, Proteus 7.5四、实验内容及过程:1、用Proteus画流水灯电路图流程：1）、运行Proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图 2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；R1=R2=R3=R4=R5=R6=R7=R8=470欧姆、R9=10k欧姆；晶振=12M;VCC=5V。

实验一-51单片机流水灯实验-实验报告5页

实验一-51单片机流水灯实验-实验报告5页实验目的：通过51单片机控制LED流水灯的实验，提高学生对于51单片机I/O端口控制的掌握程度，并加深对于“流水灯原理”的理解，在此基础之上，提高同学们对于算法的理解与启发式思路。

实验器材：1. 计算机及Keil C51开发软件。

2. STC89C52单片机开发板一块。

3. LED灯若干（使用的LED有红、黄、绿、蓝、紫共5种，将每种颜色灯各6枚组合成一共30颗灯）。

4. 单片机烧录器。

实验原理：数码管实验就是在P0口中，以位选方式驱动数码管，以位选控制器件的组成电路。

流水灯实验就是在P1口中，以位移方式驱动LED灯，以主控程序的组成电路。

实验内容：实验中使用Keil C51软件编写程序，由程序控制单片机的P1口输出电平，从而控制LED的灯光闪烁。

LED灯的控制方式为从左到右控制LED逐层点亮或逐层熄灭，或者从左到右逐层递增亮度或递增颜色。

另外，LED灯的控制还可以从中间开始点亮或者点熄，并在两边逐层变化。

实验时，需要先理清楚流水灯的控制原理，明确各个控制变量的功能，并制定出相应的算法，在程序中进行实现。

实验步骤：1. 将30个LED灯按照左到右的次序排列好，将其中一个LED固定在开发板上的对应P1口位置上。

2. 根据实验要求，编写一个程序，对于LED的灯光状态进行控制，使LED灯从左到右依次变亮或变暗。

编写程序时可以采用多种实现方式，如如果使用循环语句，可以循环控制LED序列中的每个灯的亮度状态，使得程序能够不断运行直到停止。

3. 编写完成程序后，通过单片机烧录器，将程序烧录到开发板上，并将开发板上的电源连接上。

4. 开发板接通电源后，可以看到电路中的LED发出不同的亮光信号，如果控制程序设计得好，可以实现一些比较有意思的效果，如从起始位置到中间逐渐点亮，或者从中间到两侧依次点亮，等等。

实验结果：通过程序的编写和烧录，可以实现对于LED流水灯的控制。

程序运行期间会通过P1口输出电平信号，控制LED灯的点亮和熄灭，从而实现LED的流水灯效果。

51单片机的流水灯实验

实验一流水灯实验一、实验目的1、简单I/O引脚的输出2、掌握软件延时编程方法3、简单按键输入捕获判断二、实验实现的功能1、开机是点亮12发光二极管，闪烁三下2、按照顺时针循环依次点亮发光二极管3、通过按键将发光二极管的显示改为顺逆时针方式三、系统硬件设计1、元器件STC51单片机，MAX232芯片，晶振，共阴极数码管，PC线路板，排针、电阻、电容、发光二极管、开关若干，串行接口，USB数据接口以及接口数据线2、原理电路四、系统软件设计1、软件开发环境：2、使用语言：C513、程序内容：见附表五、实验过程中遇到的问题及解决方法1.首次程序运行时，采用VC++6.0环境，而不是keil uvision3，程序报错，不支持C51头文件。

2.程序载入单片机时候出现故障，未检查出错误原因，请教他人后发现载入的不是hex文件，重新生成文件后载入，运行实验成功。

指导老师签字：日期：程序附表#include <reg51.h>unsigned int m,n;signed int i=11;sbit P32=P3^2 ;sbit P33=P3^3 ;sbit P34=P3^4 ;sbit P35=P3^5 ;sbit h1=P3^6;sbit h2=P3^7;sbit k=P0^5;unsigned char table1[]={1,1,1,1,1,1,1,1,0,1,1,1};unsigned char table2[]={1,1,1,1,1,1,1,1,1,0,1,1} ;unsigned char table3[]={1,1,1,1,1,1,1,1,1,1,0,1};unsigned char table4[]={1,1,1,1,1,1,1,1,1,1,1,0};unsigned chartable5[]={0xfe,0x0fd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff}; void keyscan1() ;void keyscan2() ;void delay(unsigned int z){unsigned int x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void keyscan1(){h1=0,h2=1;if(k==0){delay(10);if(k==0){ while (1){for(i=i;i>-1;i--){P32=table1[i];P33=table2[i];P34=table3[i];P35=table4[i];P2=table5[i];delay(1000); keyscan2();}i=11;}}}}void keyscan2(){h1=1,h2=0;if(k==0){delay(10);if(k==0){while (1){for(i=i;i<11;i++){ P32=table1[i];P33=table2[i];P34=table3[i]; P35=table4[i];P2=table5[i]; delay(1000);keyscan1();}i=0;}}}}void main(void){for(m=0;m<3;m++){P32=0,P33=0,P34=0,P35=0, P2=0x00;delay(1000);P32=1,P33=1,P34=1,P35=1,P2=0xff;delay(1000);}while (1){for(i=0;i<12;i++) { P2=table5[i];P32=table1[i];P33=table2[i]; P34=table3[i];P35=table4[i]; keyscan1();delay(1000);}}}。

单片机跑马灯（流水灯）控制实验报告

单片机实验报告姓名：学号：一、实验实现功能：1：计数器功能2：流水灯二、具体操作：1、计数器功能数码管的动态显示。

每按一次K2键计数器加1通过数码管显示出来，计数器可以实现从0计数到9999。

2、流水灯当在计数器模式下的时候按下K3键时程序进入跑马灯模式，8个小灯轮流点亮每次只点亮一个，间隔时间为50ms 。

三、程序流程图开始定时器T0 设置初值，启动定时器，打开中断复位 Key2按下中断关闭计数器模式计数器加1 Key3按下流水灯模式数码管显示数字加1 跑马灯点亮间隔50ms Key1按下中断打开四、程序#include <reg51.h>typedef unsigned char uint8;typedef unsigned int uint16; //类型定义sbit P2_1 = P2^1;sbit P2_2 = P2^2;sbit P2_3 = P2^3;sbit P2_4 = P2^4; //位声明四个数码管开关sbit Key2 = P3^2;sbit Key3 = P3^3; //位声明2个按键K2和K3sbit Ledk = P2^0 ; //LED 开关void delay(uint16 i); //延时函数声明void refresh (); // 数码管刷新函数声明void liushuideng(); //流水灯函数声明uint8 number[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//数码管的真值表uint8 out[4] = {0}; // 数组变量uint16 counter=0; //用作计数器的变量uint16 Time_counter=0; //用作定时器的变量void main() //主函数{TMOD = 0x01; //定时器0，工作方式一TH0 = 0xFC;TL0 = 0x18; //定时器初值使每次循环为1msTR0 = 0; //定时器0开始作ET0 = 0; // 定时器中断关EA = 0; // 关中断while(1) //计数器模式{Ledk =1 ; //led开关关out[0]=number[counter%10]; //取个位out[1]=number[counter%100/10]; //十位out[2]=number[counter%1000/100]; //百位out[3]=number[counter/1000]; //千位if (!Key2) //计数器加1{++counter; //自加out[0]=number[counter%10]; //取个位out[1]=number[counter%100/10]; //十位out[2]=number[counter%1000/100]; //百位out[3]=number[counter/1000]; //千位while(!Key2) //等待键盘抬起refresh(); //刷新数码管}refresh(); //刷新数码管if (!Key3) // 进入跑马灯模式liushuideng();}} //主函数结束/*******************延时*************/void delay(uint16 i){uint8 j; // 定义局部变量for(i;i>0;i--) //循环i*240 次for(j=240;j>0;j--);}/************数码管刷新******************/void refresh (){uint8 j;for (j=0;j<4;j++) //四次循环刷新数码管{switch(j){case 0: P2_1=1;P2_2=1;P2_3=1;P2_4=0;break;case 1: P2_1=1;P2_2=1;P2_3=0;P2_4=1;break;case 2: P2_1=1;P2_2=0;P2_3=1;P2_4=1;break;case 3: P2_1=0;P2_2=1;P2_3=1;P2_4=1;break;//每次循环只选中一个数码管default:break;}P0 = out[j]; // 位选,给数码管送值delay (20); //延时消抖}}/*************定时器的中断服务函数**************/void Timer0_Overflow() interrupt 1 //定时器0溢出中断,这个语句1ms执行一次{TH0 = 0xFC;TL0 = 0x18; //每1ms重新赋定时器初值Time_counter++; //计数，看经过了几个1ms}/***********************流水灯子函数****************************/ void liushuideng(){uint8 j = 0 ; //定义局部变量P0 = 0xff; // 小灯全关TR0 = 1; //定时器1开始计时EA = 1; //中断开放ET0 = 1; //定时器0中断开while(1){Ledk = 0 ; //打开LED开关P2 = P2|0x1E; //关掉数码管if(50 == Time_counter) //50个毫秒{P0=~(1<<j++); //控制小灯Time_counter = 0; //清零开始下一次循环定时}if (8==j) //移完8次再重新移{j=0;}}}。
