电容式传感器在液位测量中的应用
电容式传感器的应用场合
电容式传感器的应用场合
电容式传感器是一种常用的传感器类型，可以广泛应用于工业自动化、机器人控制、电子设备、医疗器械等领域。
本文将从以下几个方面介绍电容式传感器的应用场合。
一、距离测量
电容式传感器可用于测量物体的距离。
通过测量物体与传感器之间的电容值，可以计算出物体与传感器之间的距离。
这种测量方法非常精确，可用于测量各种尺寸范围内的物体距离。
二、液位检测
电容式传感器可以用于检测液位，例如测量水箱、油箱、储液罐等液体容器内液位的变化。
通过测量液体与传感器之间的电容值，可以确定液位的高低。
这种检测方法精度高、灵敏度高，可应用于各种液体容器的液位检测。
三、重量测量
电容式传感器也可以用于测量物体的重量。
通过将物体放置在传感器上，测量传感器与物体之间的电容值变化，可计算出物体的重量。
这种重量测量方法精度高、稳定性好，可应用于各种物体的重量测量。
四、姿态检测
电容式传感器也可用于检测物体的姿态，包括倾斜、旋转等。
通过安装多个传感器，并测量其之间的电容值变化，可以确定物体的姿态。
这种姿态检测方法精度高、灵敏度高，可应用于机器人控制、航空航天等领域。
总之，电容式传感器具有广泛的应用场合，其高精度、高灵敏度、稳定性好等特点，使其成为各种自动化设备、检测仪器的关键组成部分。
随着技术的不断发展，电容式传感器的应用领域将会更加广泛，为各种领域的发展提供更加精确、可靠的技术支持。
传感器技术与应用第5章液位的检测
(5) 由于对小信号放大时存在的杂波比较大，所以级和级之间需加个 带通滤波器，让40kHz的信号通过，其他的信号全都截止，图5-27(d) 中R2()的阻值不能太大，否则带通太宽，达不到滤波效果。 (6) C8是个隔直电容，可以把直流成分去掉。这个电容最好不使用电 解电容，因为这类电容漏电比较大，会夹杂直流成分。
19 四、液面传感器制作的液面报警控制电路
VG4620是一种单片式液面报警控制集成电路， 双列直插8脚封装，如图5-22所示，使用极为简 单。
20 四、液面传感器制作的液面报警控制电路
采用VG4620的液面报警控制电路如图5-23所示。
21
任务二 密闭容器的液位检测
◆ 任务要求
在工业生产中，经常会使用各种密闭容器储存高温、有毒、 易挥发、易燃、易爆、强腐蚀性等液体介质，对这些容器 的液位检测必须使用非接触式测量，一般采用超声波液位 传感器。
27
三、测量参考电路
28
四、总结调试
(1)被测液体中不能充满密集气泡，不能悬浮大量固体，如结晶物等。
(2) 在测量有黏度的液体时需要注意液体的温度影响。
(3)安装测量探头的容器壁要求用能够良好传递信号的硬质材料制成， 例如碳钢、不锈钢、各种硬金属、玻璃钢、硬质塑料、陶瓷、玻璃、 硬橡胶等材料或其复合材料。
9
二、电容式传感器的使用
5．运算放大器式电路
10
◆ 任务实施
一、电容传感器的选型
在保持储水池水位的自动抽水系统中，通 常采用浮标传感器或电极式传感器。浮标 传感器的缺点是有活动部件，在冬季易被 冻结；电极式传感器虽然没有活动部件， 但在冬季也被冰块覆盖。
电容式传感器应用实例演示
电容式传感器应用实例演示电容式传感器是一种广泛应用于工业领域的传感器之一，它通过测量电容的变化来检测环境中的物理量。
其原理是利用了介质的电容与其周围环境的关系，当介质的性质或位置发生改变时，电容值也会发生相应的变化。
以下是几个电容式传感器应用实例的演示：1.液位检测：在液体储罐中安装电容式液位传感器，通过测量液位与罐壁之间的电容变化来确定液位的高低。
当液位上升时，液体与罐壁之间的介电常数增加，导致电容值增加；反之，当液位下降时，电容值减小。
这种液位检测方法广泛应用于石油、化工等行业。
2.触摸传感：将电容式传感器应用于触摸屏上，能够实现触摸位置的精确检测。
触摸屏上覆盖了一层由导电材料制成的感应层，当手指接触屏幕时，手指周围的电场会影响感应层上的电容。
通过测量这个电容的变化，可以确定手指触摸的位置，并将其转化为相应的控制信号。
3.地热能利用：利用地下的地热能作为供暖或供冷的能源已经成为一种环保的方式。
电容式传感器可以用于监测地下能源的温度变化，通过测量地下水或土壤的电容来确定温度变化的幅度和趋势。
这种监测方式有助于科学合理地利用地下的地热能，提高能源利用效率。
4.空气质量检测：通过检测空气中各种气体的电容变化，可以判断空气质量的优劣。
电容式传感器能够感知空气中的气体浓度变化，从而实时监测空气中的有害气体浓度。
将这些传感器应用于空气净化器或环境监测设备上，可以实时监测和改善室内空气质量。
5.智能农业：电容式传感器可以应用于农业领域，实现土壤湿度的准确测量。
根据土壤的含水量不同，土壤的电容也不同，通过测量土壤与传感器之间的电容变化，可以判断土壤的湿度状况。
利用这些数据，可以实现精准的灌溉控制，提高农作物的产量和质量。
总结：电容式传感器广泛应用于液位检测、触摸传感、地热能利用、空气质量检测和农业等领域。
通过测量电容的变化，可以实现对环境中各种物理量的检测和监测。
随着科技的不断进步，电容式传感器在各个领域的应用也将不断扩大和深入。

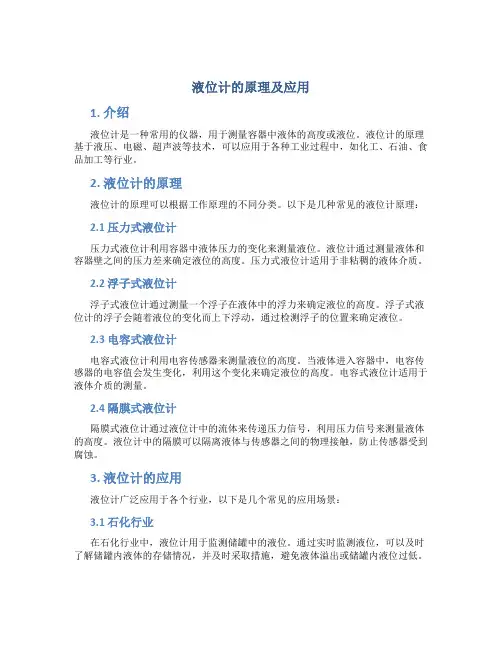

液位计的原理及应用
液位计的原理及应用1. 介绍液位计是一种常用的仪器，用于测量容器中液体的高度或液位。
液位计的原理基于液压、电磁、超声波等技术，可以应用于各种工业过程中，如化工、石油、食品加工等行业。
2. 液位计的原理液位计的原理可以根据工作原理的不同分类。
以下是几种常见的液位计原理：2.1 压力式液位计压力式液位计利用容器中液体压力的变化来测量液位。
液位计通过测量液体和容器壁之间的压力差来确定液位的高度。
压力式液位计适用于非粘稠的液体介质。
2.2 浮子式液位计浮子式液位计通过测量一个浮子在液体中的浮力来确定液位的高度。
浮子式液位计的浮子会随着液位的变化而上下浮动，通过检测浮子的位置来确定液位。
2.3 电容式液位计电容式液位计利用电容传感器来测量液位的高度。
当液体进入容器中，电容传感器的电容值会发生变化，利用这个变化来确定液位的高度。
电容式液位计适用于液体介质的测量。
2.4 隔膜式液位计隔膜式液位计通过液位计中的流体来传递压力信号，利用压力信号来测量液体的高度。
液位计中的隔膜可以隔离液体与传感器之间的物理接触，防止传感器受到腐蚀。
3. 液位计的应用液位计广泛应用于各个行业，以下是几个常见的应用场景：3.1 石化行业在石化行业中，液位计用于监测储罐中的液位。
通过实时监测液位，可以及时了解储罐内液体的存储情况，并及时采取措施，避免液体溢出或储罐内液位过低。
3.2 食品加工行业在食品加工行业中，液位计被用于测量罐装液体的液位。
罐装液体的液位控制在一定范围内，能够保证商品的质量，同时也能提高生产效率。
3.3 污水处理行业液位计在污水处理行业中起着重要的作用。
通过监测污水处理设备中的液位，可以及时了解处理过程的进展情况，并采取相应的控制措施，确保污水处理过程的顺利进行。
3.4 制药行业在制药行业中，液位计被广泛应用于药品的生产和储存过程。
液位计可以监测药品的液位，确保药品生产过程的稳定性和质量。
4. 总结液位计是一种重要的仪器，在各个行业中都起着关键的作用。
介电常数型电容式传感器测量液位的结构原理和 测量方法。
介电常数型电容式传感器测量液位的结构原理和测量方法。
摘要：一、引言二、液位传感器简介1.分类2.应用领域三、介电常数型电容式传感器原理1.结构组成2.工作原理四、测量液位的方法1.测量步骤2.参数调整与优化五、传感器性能与评估1.主要性能指标2.评估方法六、结论与展望正文：一、引言随着科技的不断发展，液位测量技术在工业、农业、化工等领域得到了广泛应用。
其中，介电常数型电容式传感器因其高精度、可靠性等特点，成为了一种重要的液位测量设备。
本文将详细介绍介电常数型电容式传感器测量液位的结构原理和测量方法，以期为相关领域的研究和应用提供参考。
二、液位传感器简介1.分类液位传感器根据测量原理可分为：超声波液位传感器、雷达液位传感器、电容液位传感器等。
2.应用领域液位传感器在多个领域有广泛应用，如石油、化工、食品饮料、制药等。
三、介电常数型电容式传感器原理1.结构组成介电常数型电容式传感器主要由电容探头、信号处理单元、输出接口等部分组成。
2.工作原理电容式液位传感器利用液位与介电常数的变化来实现液位的测量。
当液位变化时，探头内的电容值也会相应改变，通过信号处理单元将电容变化转换为液位信号输出。
四、测量液位的方法1.测量步骤（1）安装电容式液位传感器；（2）连接电源和信号输出接口；（3）调整传感器参数，如灵敏度、滤波器等；（4）开始测量液位。
2.参数调整与优化（1）灵敏度调整：根据测量范围和精度要求进行调整；（2）滤波器优化：选择合适的滤波器类型和截止频率，消除干扰信号。
五、传感器性能与评估1.主要性能指标（1）测量精度；（2）响应时间；（3）量程；（4）耐压性能；（5）稳定性。
2.评估方法（1）实验室测试：对传感器的各项性能指标进行测试；（2）现场试验：在实际应用场景中观察传感器的性能表现。
六、结论与展望综上所述，介电常数型电容式传感器在液位测量领域具有较高的准确度和可靠性。
随着技术的不断进步，电容式液位传感器的性能将进一步提升，应用范围也将不断扩大。

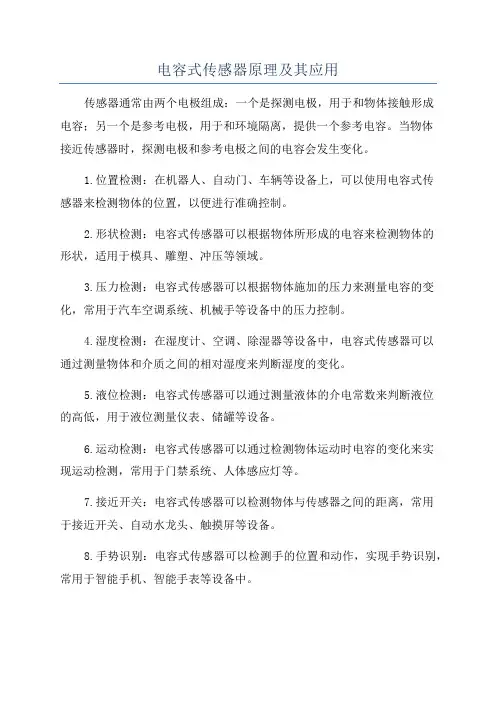

电容式传感器原理及其应用
电容式传感器原理及其应用
传感器通常由两个电极组成：一个是探测电极，用于和物体接触形成
电容；另一个是参考电极，用于和环境隔离，提供一个参考电容。
当物体
接近传感器时，探测电极和参考电极之间的电容会发生变化。
1.位置检测：在机器人、自动门、车辆等设备上，可以使用电容式传
感器来检测物体的位置，以便进行准确控制。
2.形状检测：电容式传感器可以根据物体所形成的电容来检测物体的
形状，适用于模具、雕塑、冲压等领域。
3.压力检测：电容式传感器可以根据物体施加的压力来测量电容的变化，常用于汽车空调系统、机械手等设备中的压力控制。
4.湿度检测：在湿度计、空调、除湿器等设备中，电容式传感器可以
通过测量物体和介质之间的相对湿度来判断湿度的变化。
5.液位检测：电容式传感器可以通过测量液体的介电常数来判断液位
的高低，用于液位测量仪表、储罐等设备。
6.运动检测：电容式传感器可以通过检测物体运动时电容的变化来实
现运动检测，常用于门禁系统、人体感应灯等。
7.接近开关：电容式传感器可以检测物体与传感器之间的距离，常用
于接近开关、自动水龙头、触摸屏等设备。
8.手势识别：电容式传感器可以检测手的位置和动作，实现手势识别，常用于智能手机、智能手表等设备中。
总结来说，电容式传感器具有广泛的应用领域，可以用于位置检测、形状检测、压力检测、湿度检测等。
其原理是通过测量电容的变化来获取物体或环境的相关信息，为现代科技领域提供了重要的技术支持。
电容式传感器的原理及应用
电容式传感器的原理及应用1. 原理介绍电容式传感器是一种常见的传感器类型，其原理基于电容的变化来测量所需物理量。
其主要由两个电极组成，当物理量变化时，电极间的电容值也会相应变化。
具体的原理可以分为以下几个方面：1.表面电容式传感器表面电容式传感器是将电容电极直接安装在物体表面的一种传感器。
当物体靠近或接触电极时，会产生电容的变化。
例如，在触摸屏上，当手指接触到屏幕上的电极时，手指与电极之间会形成一个电容。
2.并联电容式传感器并联电容式传感器由两个电容连接在一起并与被测量物体平行放置，形成一个并联电容器。
当物体靠近电容器时，会改变电容的值。
这种传感器常被应用于金属检测。
3.变容电容式传感器变容电容式传感器的电容值与物体的形状或位置相关。
当物体移动或改变形状时，电容的值也会相应变化。
这种传感器常用于测量液位、位移或压力等物理量。
2. 应用领域电容式传感器具有广泛的应用领域，以下是一些常见的应用案例：1.液位检测电容式传感器被广泛用于液位检测领域。
通过将传感器浸泡在液体中，可以测量液位的变化。
这种传感器常被应用于油罐、水箱和化学容器等领域。
2.接近传感电容式传感器在接近传感领域也有重要的应用。
通过检测传感器与目标物体之间的距离，可以实现自动控制和触摸功能。
这种传感器广泛应用于自动门、自动照明和触摸屏等领域。
3.物体计数电容式传感器可以用于物体计数应用中。
通过检测物体与传感器之间的电容变化，可以实现物体的计数和分类。
这种传感器被广泛应用于流水线和自动化生产过程中。
4.温度测量电容式传感器还可以用于温度测量。
通过使用特殊的电容介质，传感器可以测量物体的温度变化。
这种传感器常用于实验室和工业生产中，可以提供精确的温度测量。
总结：电容式传感器利用电容的变化来测量物理量的原理，具有广泛的应用领域，包括液位检测、接近传感、物体计数和温度测量等。
其原理简单，结构紧凑，对于许多应用场景都有很好的适应性。
基于电容式传感器的液位检测技术研究
基于电容式传感器的液位检测技术研究液位检测是工业生产过程中非常重要的一项技术。
随着工业技术的发展，液位检测技术也不断得到了改进与提升。
而基于电容式传感器的液位检测技术，其在实际应用中具有很高的可靠性与灵敏度，受到广泛的认可与应用。
一、电容式传感器的工作原理电容式液位传感器是一种通过测量信号电容值变化来检测液体比重和液位信息的传感器。
其工作原理是利用传感器内部的金属电极产生电场，在电容式液位传感器内注入液体时，电极与介电体之间的介电常数的改变会使得电容值发生变化，从而通过变化值计算出液位或液体比重信息。
二、优势与特点基于电容式传感器的液位检测技术具有以下优势和特点：1.高精度：电容式液位传感器的测量精度非常高，可以满足不同应用场合的测量要求。
2.高可靠性：电容式液位传感器采用了高品质的金属和介质，具有很强的耐腐蚀性和耐老化性，提升了产品的使用寿命。
3.环保无污染：电容式液位传感器无需使用化学物质来进行液位检测，避免了对环境的污染。
4.易于安装和维护：电容式液位传感器安装简便，不需要进行定期维护，减少了对生产工艺的影响。
三、电容式液位传感器的应用场景基于电容式传感器的液位检测技术已广泛应用于各种领域，如石化、制药、食品、冶金、电力等工业领域，以及医疗、环保、消防等领域。
1.石化工业：在石化工业生产中，严格的液位控制要求对于生产质量和效率均有着重要意义。
而电容式液位传感器因具有高精度、高可靠性等特点，已成为石化工业液位检测领域的主流技术之一。
2.制药行业：在制药行业中，液位控制是保证药品成分与精度的基础，而电容式液位传感器的高精度、可靠性以及环保无污染的特点，为制药行业的液位检测带来了很大的便利。
3.食品行业：在食品行业中，对于液体产品的加工需要进行液位检测控制。
而电容式液位传感器因具有敏感度高、准确度高、安装方便等特点，广泛应用于食品行业的液体含量检测。
四、未来发展趋势电容式液位传感技术具有着很高的应用前景，未来发展趋势主要体现在以下几个方面：1.多元化应用：未来电容式液位传感技术将会应用于更多的领域中，如航空航天、3D打印等领域。
电容式液位传感器及测量原理
电容式液位传感器及测量原理简介电容式液位传感器是一种常用的液位测量设备，可用于测量液体的高度和容积。
本文将介绍电容式液位传感器的工作原理、结构和应用领域。
工作原理电容式液位传感器通过测量液体与电极之间的电容变化来确定液位高度。
当电极部分或全部浸入液体中时，液体与电极之间形成一个电容器。
电容器的电容量取决于电极的尺寸、形状和电介质（液体）的介电常数。
当液位变化时，液体与电极之间的距离改变，导致电容器的电容量发生变化。
通过测量电容的变化，可以确定液体的高度。
结构和组成电容式液位传感器通常由以下几个主要部分组成：1. 电极：用于与液体接触，并形成电容器。
2. 外壳：保护电极和其他内部组件，确保传感器的可靠性和耐用性。
3. 信号处理电路：将电容变化转换为可测量的电信号。
4. 连接器：用于将传感器连接到测量设备或控制系统。
应用领域电容式液位传感器广泛应用于以下领域：1. 工业过程控制：用于监测储罐、槽或管道中液位的变化，以确保生产过程的安全性和稳定性。
2. 液体储存和运输：用于油罐、水池、化学品储罐等场所，监测液位并控制补给或排放。
3. 食品和饮料行业：用于测量和控制液体的容量，如饮料机和咖啡机。
4.环境监测：用于监测河流、湖泊和水井中的水位，以及污水处理厂和水处理设施中的液位。
优点和局限性电容式液位传感器具有以下优点： - 高精度：能够提供精确的液位测量结果。
- 可靠性：结构简单，易于安装和维护。
- 兼容性：适用于不同类型的液体，如水、油和化学品。
然而，电容式液位传感器也存在一些局限性：- 影响因素：液体的介电常数、温度和压力等因素会对测量结果产生影响。
- 依赖性：测量精度受到电极与液体之间的距离、表面污染和腐蚀的影响。
结论电容式液位传感器通过测量液体与电极之间的电容变化，可以精确地测量液位高度和容积。
它在工业、环境监测和食品饮料行业等领域发挥着重要的作用。
然而，使用时需要注意液体的特性以及电极与液体之间的接触问题，以确保测量的准确性和可靠性。
电容传感器的液位检测
本 设 计采 用 同心 圆柱 式 电容 器 传 感 器 ， 理 如 下 ： 原
液位变化 引起介电常数变化 ， 从而使 电容量变化， 这就是电容式液位
计 的检 测原 理 。
●
２ 系统设 计方 案 ．
利用 单 片机 为 控 制核 心 ， 设计 一 个 对供 水 箱 水位 进 行 监控 的系 统 。 根 据 监控 对象 的特 征 ， 求实 时 检测 水箱 的液位 高度 ， 要 并与 开始 预设 定 值 做 比 较 ， 片机 控 制 达到 液 位 的预 设 定值 。 测值 若 高 于上 限 设定 值 时 ， 由单 检 控制
制输出主要有上下限状态显示 。
５结语
基于单片机实现液位控制器模型设计 ， 以单片机为核心 ， 运用一种 电 容传感器实现的液位控制器的设计方法 ， 设计过程 中硬件的设计是关键 ， 本 系 统 可 以加 以优 化 ， 用 与实 践 生 产 。 运
参 考文献
［】 片机 原 理 与接 口技术 》 １ 单 ，胡 汉才 ，清华 大 学出版 社． 【】 检 测与 转换 技术 》 童敏 ，中 国矿业 大学 出版 社． ２《 ， ［］ 传 感器 原理及 其 设计基 础 》 ３《 ，徐 恕 宏 ，北 京 一机械 工 业 出版社 ．
１引言 ．
随着微 电子工业的迅速发展 ， 单片机控制的智能型控制器广泛应用于 电子 产 品 中 。 综 合分 析 选 择 了 由单 片机 控 制 的液 位 控 制器 作 为研 究 项 经过 目， 激发了分析问题、 解决问题和综合应用所学知识的潜能。 另外， 液位控
制在水 塔 水位 控 制 ， 处理 设备 等 也被 广 泛应 用 。 污水 通过 对 模 型的 设计 可 很 好 的 延伸到 具 体应用 案 例 中。
电容式传感器在液位测量中应用论文
电容式传感器在液位测量中的应用【摘要】本文主要介绍了电容式传感器在液体测量中的一项应用——电容式液位计。
电容式液位计是企业自动化的重要检测工具.本文介绍的电容式传感器做成水位测量计报警系统，结构简单，具有极高的抗干扰性和可靠性，解决了温度、湿度、压力及物质的导电性等因素对测量过程的影响。
【关键词】电容式液位计;测量原理;连接电路洪水灾害是我国发生频率高、危害范围广、对国民经济影响最为严重的自然灾害。
洪灾会造成江、河、湖、库水位猛涨，堤坝漫溢或溃决。
所以一个安全，可靠，及时的水位测量系统显得尤为重要，目前我国较多使用的是浮子式水位测量计，虽然结构简单，但是干扰性较差，抗腐蚀能力也较低。
本文根据检测与转化技术中的电容式传感器做成水位测量计报警系统，结构简单，具有极高的抗干扰性和可靠性，解决了温度、湿度、压力及物质的导电性等因素对测量过程的影响。
能够测量强腐蚀性的液体，如酸、碱、盐、污水等。
1.解决方案由于较多的降雨，水库的水位会增加，所以可以利用电容式传感器做成水位测量计。
1.1检测原理电容式液位计是根据电容的变化来实现液位高度测量的液位仪表，电容式液位计的主要构件包括容式物位传感器和检测电容的线路。
电容式液位计在测量时是将一根金属棒探入被测量容器的溶液中，将金属棒作为电容的一极，将容器壁作为电容的另一极。
电容式液位计在工作时，两个电极之间分别处于两种介质之中，而这两种介质的介电常数肯定是不同的，液体的介电常数ε1和气体的介电常数ε2之间存在一个差，这样同一段距离中ε1与ε2的比例不同，加和的结果也不同。
电容式液位计测量时，加设ε1>ε2，那么当液位升高时，ε1占据的比例增大而ε2占据的比例减小，两个电极之间的总的介电常数值也就会随之增大，而电容量也就会相应增加，通过对电容量增加值的测算就可以得到液位高度值。
在液位的连续测量中，多用同心圆柱式电容器，同心圆柱式电容器的电容量:c=■式中：d、d——外电极内径和内电极外径(m)；ε——极板间介质介电常数(f/m)；l——极板相互重叠的长度(m)。
简述电容式传感器工作原理及应用
简述电容式传感器工作原理及应用电容式传感器是一种常见的传感器类型，它通过测量电容的变化来检测目标物体的某种特性或环境参数。
其工作原理基于电容的基本定律，即电容与两个电极之间的距离和介电常数成正比。
因此，当目标物体靠近或远离电容式传感器时，电容的值会发生变化，进而通过电路进行测量和分析。
电容式传感器的工作原理可以简单地描述为：当传感器的电极之间存在一定的电场时，根据电容公式可以得知电容C与电场E之间的关系为C=εA/d，其中C表示电容，ε表示介电常数，A表示电极面积，d表示电容之间的距离。
当目标物体靠近电容式传感器时，目标物体会改变电场的分布，导致电容的值发生变化。
这个变化可以通过电路进行测量和分析，从而得知目标物体的特性或环境参数。
电容式传感器具有多种应用。
以下是几个常见的应用示例：1. 接近传感器：电容式传感器可以用于检测目标物体与传感器之间的距离。
当目标物体靠近传感器时，电容的值会发生变化，从而可以实现对目标物体的接近检测。
这种应用广泛用于自动门、智能家居和机器人等领域。
2. 液位传感器：电容式传感器可以用于测量液体的液位。
通过将传感器的电极部分浸入液体中，液体与电极之间的介质常数会影响电容的值。
通过测量电容的变化，可以得知液体的液位信息。
这种应用常见于化工、石油和食品等行业。
3. 触摸传感器：电容式传感器可以用于触摸屏和触摸按钮等设备中。
当手指接触传感器时，手指与传感器之间的电场会发生变化，导致电容的值发生变化。
通过测量电容的变化，可以实现触摸的检测和定位。
这种应用广泛用于智能手机、平板电脑和汽车导航系统等设备中。
4. 湿度传感器：电容式传感器可以用于测量空气中的湿度。
通过将传感器的电极部分暴露在空气中，空气中的湿度会影响电容的值。
通过测量电容的变化，可以得知空气中的湿度信息。
这种应用常见于气象、农业和室内环境监测等领域。
电容式传感器通过测量电容的变化来检测目标物体的特性或环境参数。
它具有灵敏度高、响应速度快等优点，广泛应用于工业、农业、医疗和消费电子等领域。
电容式传感器的液位检测
电容式传感器的液位检测
电容式传感器是一种常用的液位检测传感器，它能够实现液位跨度的测量和控制，适
用于电脑系统的自动控制。
在现代自动化工厂生产中，它已经成为常用的液位检测传感器。
电容式传感器在液位检测中的优势主要有三点：第一，它一般采用无接触式方法，不
会与液体磨擦和污染；第二，它智能性较强，可以发出信号告知电路系统，实现自动控制；第三，它灵敏度和精确度极高，可以精准快速地测量液位变化，有效地完成各种液位检测
任务。
电容式传感器主要由电容元件、安装座、电容棒、支架及插座等组成。
其原理是根据
电容元件之间的电学特性，通过变化电容元件之间的间距来改变电容大小，实现液位的检测。
电容式传感器的安装与诊断更加简单，可以减少安装的额外费用。
它的使用寿命很长，可以ニ此时此刻地记录液位变化，可以实现诊断、预警等功能，提高了系统的可靠性。
电容式传感器在液位检测中有着广泛的应用，不仅能检测液位，还可以检测其他参数，如温度三位有限的特性，其可靠性和精准度均较高。
它的应用范围很广，包括食品行业、
化工行业、轻工业、电子行业等，可以实现液位的无缝检测。
电容式传感器在液位检测中能够很好地满足现实应用需求，它更为可靠、精准，可以
提高自动化系统的可靠性，为企业实现自动化提供一种可行的液位检测方案。
利用电容式差压传感器测量密闭容器的液位设计
技 术 创 新
利 用 电容式差压传感 器测量 密闭容器 的液位设计
卢 林 菊
乐 山 师 范 学 院 物 理 与 电子 工 程 学 院 ６ ４ ０ 四 川 乐 山 １０４
摘 要 本 文 采 用 电 容 式 差 压 传 感 器测 量 液 体 的 压 强 差 ，将 该 电容 传 感 器 配接 一 个 电容 信 号 转 换 为标 准 电 流信 号 的 测 量 电 路 。即
４ 结语
图２用 变压 变送 器 测 液 位 示 意 图
＝
（ ２）
本文分析 了采用差动 电容差压传感器进行 液位测量的方法 ，并采 用温度传 感器测量温 度对液位进 行温度补偿 ，设计 了一 （ ０ 页 ） 转１８
高 校 论 坛
－ 肛 科 技 ２ １年第９ 呋 ’ ０ ２ 期
法 １ 水 位 测 试 系统 的 工 作 原 理 １１ 电容 式 差 压 传 感 器
２２ 系统 原 理 说 明 ．
＝ ＋ｇ ｐ Ｈ （ ３）
知 — ｐ 粤 ： ｇ Ｈ
差Ｈ成 正 比 。
‘） （） ４
再利用差动脉 冲调宽法把差动电容转 换为电压。得到电压与高度
３ 结论
以河 南省本科院校社会体育专 业毕业学生为研究对象 ，以河 南省 ９ （ 所 郑州大 学体 育学院 、河南农业 大学 、河 南理工大 学 、信 阳师 范 学 院 、洛 阳师 范学院 、河南科 技 学院 、安阳师 范学 院 、周 口师范 学 院 、 丘师范学院 ） 商 本科院校 中社 会体育专业毕业学生为本课题 的调
，
体 育工作人 员大多数没有 受过专业 院校培养 。问卷 中显示 ，７ ． １ ％的 ８ 学生认为社会的从业制度供需失衡 ， 会提供 的岗位根本满足比了大 社 量的毕业生需求。说明在国家从业制度上 ，社会体育的 岗位较少 。 ２３ 解决社会 体育专业毕业生就业难的对策 ． ①根据 岗位要求 ， 合理 制定社会体 育专业的培养 目标 。对社会体 育领域 中群众性体育 的组织 管理和 经营等方面的 目标设置 ，必须根据 大众健身市场 中产业链条 各环节对 知识与技能的需求 ，来确定培养人 才的规格 。②学生加强 自身专业 素质修养 。在学校期间认真学 习专业 课程 ，努力培养 自己的专业 专项 ，练好专业技能 ，充实 自己的知识和 能力 ，加强专业素质 ， 应社会需求 ，毕业后才能在就业难 的社会背 适 景下闯 出自己的一 片天。③ 规范社会体育从业制度 。规范社会体育 的 就业岗位 ，加大优秀 毕业生 的就业 力度 ，政府建立相应的社会体育工 作从业制度 ，实施从业准入标 准 ， 持证 上岗。④学生 自主创业 。利用 所学到的知识技能 ，以 自 资金 、 术入股 、寻求合作等方式 ，在有 筹 技 限的环境 中努力创新 、寻求机 会 、不断创造价值 。大学生 自主创业体 现了把知识转变为财富 ，体现了创新精神和 团队合作精神 。
电容式传感器在液位测量中的应用研究_朱高中
（ 7）
由于电容值转换为电压值是一个极小的值 ， 太小 ， 情况下不易测量 所以要对转换的电压信号进行放大 放大滤波电路如图 5 所示， 采用最基本的比例运 滤波， 根据公式 算放大电路． 要将极小值的电压放大成 5 V， U = （ R1 / R2） U0 ， R2 = 3 K， R4 = 所以选择 R1 = 500 K， R1 / / R2， 后边的是一个反相器， 把第一个运放得到的 R6 = R3 / / R5 。 电压反相成正的， 其中 R3 = R5 = 1 K， 图中的低通滤波器有电阻和电容组成的 RC 低通滤 波器。
根据所求高度可知， 液位高度的变化与液体的介 质没有任何关系， 只与两极板上的电容的变化量有关 ， 然而由于电容的变化量都是微小的变化 ， 所以对该测 量比较适用于动态的测量， 被测液位的高度是经电容 的变化而得到的， 通过电容的变化转化为电压或者电 把电压或者电流信号的变化量求出来 ， 就可以 流信号， 知道电容的变化量， 从而也求液位的变化， 根据电压和 ， 它们之 液位的关系 把液位的测量转化为电压的变化 ， 间的关系如图 2 所示。将被测液位的电容信号通过电 容电压转换电路， 处理为电压信号， 通过数据采集卡采 集后送入单片机， 最终实现算法的设计。
C2 ， d0 假设两个三角形极板的电容值分别为 C1 、 H 和 M 分别表示三角形的高 为两平行板之间的距离， 度和底边的宽度， ε0 表示真空中介质常数， ε1 表示为 液体介电常数， 待测液体的高度设为 h x ，由此可推出 平行板之间的电容值为 （ H － hx ） 1 1 C1 = · ε MH － 2 d0 1 2 d0 H
参考文献： ［ 1］ 吴智． 物位测量综述［ J］ ． 仪器仪表标准化与测量， 2003 ， （ 2 ） ： 37 － 40． ［ 2］ 任开春， ． 工业仪 涂亚庆． 20 余种液位测量方法分析［J］ 2003 ， （ 5 ） ： 12 － 16． 表与自动化装置， ［ 3］ 王辉， ． 传感器技 顾利忠． 电导式液位变送器的设计［J］ 2004 ， 23 （ 6 ） ： 38 － 40． 术， ［ 4］ 何奇， ． 计量 唐得刚． 浅析油罐液位检测的几种方法［J］ 2005 ， 32 （ 2 ） ： 8 － 9． 与测试技术， ［ 5］ 郁有文． 传感器原理及工程应用［ M］ ． 西安： 西安电子科 2009． 技大学出版社，
电容式液位传感器的原理如何
电容式液位传感器的原理如何在工业和实验室用途中，液位传感器是非常重要的元件，在液体的存储和输送中起着至关重要的作用。
其中一种常见的传感器是电容式液位传感器。
电容式液位传感器的原理基于固体电容器和液体之间的电容变化。
当液体位于电容器中时，它将影响电容器的电容值。
当液位发生变化时，电容器的电容值也会随之变化。
通过测量电容值变化，我们可以计算液位的高度。
在电容式液位传感器中，电容器通常由放置在液体中的两个金属板组成。
当液体填充容器时，它将与两个金属板之间形成一个电介质绝缘层。
这种电介质层会改变电容器的电容值。
当液位升高时，液体将与另一个金属板的面积接触，这个板与电容器的另一个板构成。
这个新的接触面积会增加电介质的体积，从而增加电容器的电容值。
相反，当液位下降时，电介质的体积减少，电容器的电容值也会减小。
另一种常见的电容式液位传感器是共振电容。
在这种传感器中，电容器被连接到一个电感器和谐振电路中。
当液位改变时，更改液体和电容器之间的电介质的体积会影响电容和电感器的谐振频率。
通过测量谐振频率的变化，我们可以计算液位的高度。
电容式液位传感器的工作原理基于液体和电容器之间的电容变化，是一种经济实惠、可靠、易于维护的传感器技术。
这种传感器适用于各种不同类型和体积的液体储存和输送系统中，如石油和化学品工业、水处理、能源产业等。
然而，电容式液位传感器也存在一些局限性。
例如，在高压或高温应用中，电容器可能会受到损坏或无法正确测量电容值。
此外，传感器的准确性可能会受到湿度及其它环境因素的影响。
总之，电容式液位传感器是一种简单实用的传感器技术，可以在许多液位测量应用中发挥作用。
通过仔细选择材料和正确安装，可以确保传感器的准确度和长寿命。
电容式传感器原理及其应用
电容式传感器原理及其应用电容式传感器是一种通过测量电容值变化来感知和测量外界物理量的传感器。
其原理是根据电容器的电容量与其间隔距离之间的关系建立的，而间隔距离往往与外界物理量有关。
电容式传感器广泛应用于工业自动化、仪器仪表、医疗设备、环境监测等领域。
电容式传感器的工作原理是利用两个电极之间的电场变化来测量电容值的变化。
当两个电极之间存在介质时，介质的相对介电常数和电容值呈正相关。
因此，外界物理量的变化会引起介质的相对介电常数的变化，从而改变电容值。
通过测量电容值的变化，可以间接测量外界物理量。
1.接近开关：电容式传感器可以用于检测物体的接近与否。
当被检测物体靠近传感器时，会改变电容器的电容值，从而触发开关动作。
2.液位计：电容式传感器可以用于测量液体的液位。
传感器的电容值与液体的电容值成反比，因此可以通过测量电容值的变化来推断液体的液位。
3.温度传感器：电容式温度传感器利用了介质的温度敏感性。
随着温度的变化，介质的相对介电常数会发生变化，从而改变电容器的电容值，可以通过测量电容值的变化来计算温度。
4.气体检测器：电容式传感器可以用于检测空气中的气体浓度。
当气体浓度发生变化时，会改变传感器中的介质的相对介电常数，从而改变电容值。
5.加速度传感器：电容式加速度传感器利用了加速度对介质的挤压效应。
当传感器受到加速度时，会导致介质的挤压变形，从而改变电容值，通过测量电容值的变化可以间接测量加速度。
总之，电容式传感器通过测量电容值的变化来感知和测量外界物理量。
由于其原理简单、灵敏度高、响应速度快等优势，广泛应用于各个领域。
随着科技的发展，电容式传感器的应用领域将会不断扩大。
探究液位测量中电容式传感器的应用
0引言液位测量在工程中经常被用到，而在液位的测量中主要是应用电容式传感器来进行的，而对于不同的液位测量工艺，则需要选择不同类型的电容式传感器。
随着技术的发展，人们也是研究出了很多类型的电容式传感器，从而对液位测量工作起到了积极的推进作用，而电容式传感器怎样在液位测量中应用并发挥作用，这就是本文主要研究的内容。
1电容式传感器的类型以及工作原理1.1变面积式电容传感器变面积式电容传感器是比较常见的一种电容式传感器，这种传感器的结构形式如图1。
图1变面积式电容传感器———————————————————————作者简介:郭志冬（1981-），男，河南焦作人，本科，讲师，研究方向为自动化控制、机电一体化。
现对系统的节能控制。
在系统的设计中，单纯的布局并不能满足节能以及系统的运行需求，需要通过负载敏感系统以及变量泵控制系统来实现综合控制，以便保证整体的节能效果以及经济效益[7]。
2.3综合节能控制技术张友根（2011）对工程机械液压节能技术的综合控制技术进行分析，其认为现阶段，工程机械对系统节能的影响相对较大，通过对挖掘机的分析，应该根据实际情况进行调节，如发动机以及泵匹配的排量，在此情况下，必须对负载、发动机以及流量泵进行综合控制，通过负载敏感系统，可以实现对变量泵以及负载的控制。
在发动机油门的自动调节下，同样可以提升系统的运行效率。
在运行过程中，通过对负载压力的计算，可以确定系统的流量，在压力传感器的检测下，假设左手控制斗杆运动，则右手控制运动臂，通过1号传感器可以实现对压力的控制，并且2号压力传感器可以实现对系统的精确检测。
在确定系统的流量后，通过发动机的转速控制，可以实现对系统油门的自动调节，从而可以提升工程机械系统的整体运行质量以及效率[8]。
综上所述，本文主要对工程机械液压系统节能技术进行分析，通过研究发现，现阶段液压节能技术主要包括变量泵、电液比例、柴油机电喷控制以及嵌入式总线控制模式。
在未来的发展趋势中，主要包括电液比例智能化控制、动力改装以及综合控制三种模式。
利用电容式原理测量液位
Ｐｏｗｅｒ Ｅｌｅｃｔｒｏｎｉｃｓ· 电力电子
表 １
在 同 一 实 验 室 不 同 时 间 依 此 定 量 改 变 液
簪§％ ｌ 撷牵· 电豁置 ｛ 位 岸弩 频辞 电醛墨 一 潇粒
（ ●Ｚ） （ Ｆ） （ｃｍ） 、
（ＫＩ－Ｉ￣） （ｐＦ） （ｃｍ）
１
２１．４ｐ ｈ４３．Ｏ ２ ｏｏ，
．【＝＝＝＝ ，Ｌ ｎ＝］－
砒 Ｏ
— 一 Ｏ ”
上ｎ 一
一
Ｘ ＳＣ １
Ｔ ０上
图 ２： 多谐 振 荡 电路
面
ቤተ መጻሕፍቲ ባይዱ
（１）
其 中 Ｌ为 不 锈 钢 管 和 不 锈 钢 芯 的 长 度
（ｍ）。￡为极 板间介 质的介 电常数 ，Ｒ 是 内
圆桶 形极 扳的外 半径 ，Ｒ：是 外圆 桶形 极板 的
１６２． ｌ６＾ ｌ ｌ６６． ８
６．ＯＯ ５ Ｓ０· ７．００，
１０， １
１５．９籼 １． ５．孙 １Ｓ
ｌ ．西 １ ｌ９ ｌ
．ＯＯ ６．５ｍ ７．００￣
１２ ｌ乳 １４
舶 １７．１２ 坻 ８９
ｌ６钒 舢 １７８． １８１．４．
ｌ
１７．８ｌ ｌ７２ 口ｐ ２ Ｏ
２
２１ １７ １４４，７
２．５
２
１７｜ｓ
１７４１枷 ２．ＳＯ
３
掀 ９７，￣ｎ ｌ４ ｌ－ ３伪 －
１７．
ｌ７７，
３．Ｏ０
２仉７Ｏｐ ｌ４８＋Ｏ ３ ＳＯ
山
１７ １０， １７９．２ ’ ３ Ｓ
２ ２９ １９．
１．２ 多谐 振 荡 电路
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容式传感器在液位测量中的应用
【摘要】本文主要介绍了电容式传感器在液体测量中的一项应用——电容式液位计。
电容式液位计是企业自动化的重要检测工具.本文介绍的电容式传感器做成水位测量计报警系统，结构简单，具有极高的抗干扰性和可靠性，解决了温度、湿度、压力及物质的导电性等因素对测量过程的影响。
【关键词】电容式液位计;测量原理;连接电路
洪水灾害是我国发生频率高、危害范围广、对国民经济影响最为严重的自然灾害。
洪灾会造成江、河、湖、库水位猛涨，堤坝漫溢或溃决。
所以一个安全，可靠，及时的水位测量系统显得尤为重要，目前我国较多使用的是浮子式水位测量计，虽然结构简单，但是干扰性较差，抗腐蚀能力也较低。
本文根据检测与转化技术中的电容式传感器做成水位测量计报警系统，结构简单，具有极高的抗干扰性和可靠性，解决了温度、湿度、压力及物质的导电性等因素对测量过程的影响。
能够测量强腐蚀性的液体，如酸、碱、盐、污水等。
1.解决方案
由于较多的降雨，水库的水位会增加，所以可以利用电容式传感器做成水位测量计。
1.1检测原理
电容式液位计是根据电容的变化来实现液位高度测量的液位仪表，电容式液位计的主要构件包括容式物位传感器和检测电容的线路。
电容式液位计在测量时是将一根金属棒探入被测量容器的溶液中，将金属棒作为电容的一极，将容器壁作为电容的另一极。
电容式液位计在工作时，两个电极之间分别处于两种介质之中，而这两种介质的介电常数肯定是不同的，液体的介电常数ε1和气体的介电常数ε2之间存在一个差，这样同一段距离中ε1与ε2的比例不同，加和的结果也不同。
电容式液位计测量时，加设ε1>ε2，那么当液位升高时，ε1占据的比例增大而ε2占据的比例减小，两个电极之间的总的介电常数值也就会随之增大，而电容量也就会相应增加，通过对电容量增加值的测算就可以得到液位高度值。
在液位的连续测量中，多用同心圆柱式电容器，同心圆柱式电容器的电容量:
C=■
式中：
D、d——外电极内径和内电极外径(m)；
ε——极板间介质介电常数(F/m)；
L——极板相互重叠的长度(m)。
液位变化引起等效介电常数变化，从而使电容器的电容量变化，这就是电容式液位计的检测原理。
1.2安装形式
在具体测量时。
电容式液位计的安装形式因被测介质性质不同而稍有差别。
用来测量导电介质的单电极电容液位计，它只用一根电极作为电容器的内电极，一般用紫铜或不锈钢，外套聚四氟乙烯塑料管或涂搪瓷作为绝缘层，而导电液体和容器壁构成电容器的外电极。
1.3报警系统原理
该报警系统由555定时器形成的多谐振荡器作为水位报警系统部分。
3号脚输出通过滤波电容C3控制扬声器报警。
当测量水库水位低于预设水位时，开关P3接通，电容C2充电：当测量水库水位高于预设水位时，开关P3断开，形成一个多谐振荡电路，555定时器发出低频信号通过滤波电容C3滤波同时扬声器发出报警。
使用电容式液位计需注意以下问题：
a.储槽内液体的温度是否稳定，因为温度的改变会影响介电常数K值。
b.黏性污浊的液体会附着在探探测表面使电容量改变引起误差，所以要注意安裝接头的密封性。
2.结论
通过以上对电容式液位计的详细论述，我们对液位计的工作原理和性能等有了基本的了解，也对检测原理这门课有了新的认识。
传感器在实际生活中应用很广泛，只是我们平时没有用心去观察，有这次写论文的经验，通过网上搜集相关信息，也认识了许多新的传感器，这门功课很重要，对我们创新发明，训练思维，都起到很大的作用。
■
【参考文献】
［１］童敏明，唐守锋．检测与转换技术（第一版）．中国矿业大学出版社，
2008：105-106．
［２］王郁仁．液位计工作原理摘要．。
