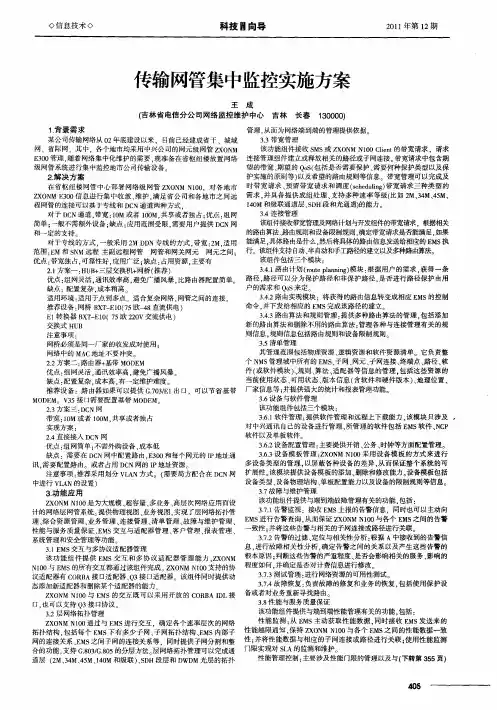

传输网管集中监控实施方案

传输网管集中监控实施方案
1．背景需求
某公司传输网络从02年底建设以来，目前已经建成省干、城域网、省际网，其中，各个地市均采用中兴公司的网元级网管ZXONM E300管理，随着网络集中化维护的需要，现准备在省枢纽楼放置网络级网管系统进行集中监控地市公司传输设备。

2．解决方案
在省枢纽楼网管中心部署网络级网管ZXONM N100，对各地市ZXONM E300信息进行集中收敛、维护，满足省公司和各地市之间远程网管的连接可以基于专线和DCN通道两种方式，
对于DCN通道，带宽：10M或者100M，共享或者独占；优点：组网简单；一般不需额外设备；缺点：应用范围受限，需要用户提供DCN网和一定的支持。

对于专线的方式，一般采用2M DDN专线的方式，带宽：2M，适用范围：EM和SNM远程主副远程网管网管和网关网元网元之间；优点：带宽独占，可靠性好，应用广泛；缺点：占用资源，主要有
2.1方案一：HUB+三层交换机＋网桥（推荐）
优点：组网灵活，通讯效率高，避免广播风暴，比路由器配置简单。

缺点：配置复杂，成本稍高。

适用环境：适用于点到多点。

适合复杂网络，网管之间的连接。

推荐设备：网桥BXT-E10（75欧-48直流供电）
E1转换器BXT-E10（75欧220V交流供电）
交换式HUB
注意事项：
网桥必须是同一厂家的收发成对使用；
网络中的MAC地址不要冲突。

2.2方案二：路由器＋基带MODEM
优点：组网灵活，通讯效率高，避免广播风暴。

缺点：配置复杂，成本高，有一定维护难度。

推荐设备：路由器如果可以提供G.703/E1出口，可以节省基带MODEM。

V35接口需要配置基带MODEM。

2.3方案三：DCN网
带宽：10M或者100M，共享或者独占
实现方案：
2.4直接接入DCN网
优点：组网简单；不需外购设备，成本低
缺点：需要在DCN网中配置路由，E300和每个网元的IP地址通讯，需要配置路由。

或者占用DCN网的IP地址资源。

注意事项：推荐采用划分VLAN方式。

（需要局方配合在DCN网中进行VLAN的设置）
3．功能应用
ZXONM N100是为大规模、超容量、多业务、高层次网络应用而设计的网络层网管系统。

提供物理视图、业务视图，实现了层网络拓扑管理、综合资源管理、业务管理、连接管理、清单管理、故障与维护管理、性能与服务质量保证、EMS交互与适配器管理、客户管理、报表管理、系统管理和安全管理等功能。

3.1 EMS交互与多协议适配器管理
该功能组件提供EMS交互和多协议适配器管理能力，ZXONM N100与EMS 的所有交互都通过该组件完成。

ZXONM N100支持的协议适配器有CORBA接口适配器、Q3接口适配器。

该组件同时提供动态添加新适配器和删除某个适配器的能力。

ZXONM N100与EMS的交互既可以采用开放的CORBA IDL接口，也可以支持Q3接口协议。

3.2 层网络拓扑管理
ZXONM N100通过与EMS进行交互，确定各个速率层次的网络拓扑结构，
包括每个EMS下有多少子网、子网拓扑结构、EMS内部子网的连接关系、EMS 之间子网的连接关系等，同时提供子网分割和整合的功能，支持G.803/G.805的分层方法。

层网络拓扑管理可以完成通道层（2M、34M、45M、140M和级联）、SDH段层和DWDM光层的拓扑管理，从而为网络端到端的管理提供依据。

3.3 带宽管理
该功能组件接收SMS或ZXONM N100 Client的带宽请求，请求连接管理组件建立或释放相关的路径或子网连接。

带宽请求中包含期望的带宽、期望的QoS （包括是否需要保护、需要何种保护类型以及保护实施的原则等）以及希望的路由规则等信息。

带宽管理可以完成及时带宽请求、预留带宽请求和调度（scheduling）带宽请求三种类型的需求，并具备提供成组处理、支持多种速率等级(比如2M、34M、45M、140M和级联通道层、SDH段和光通道)的能力。

3.4 连接管理
该组件接收带宽管理及网络计划与开发组件的带宽请求，根据相关的路由算法、路由规则和设备限制规则，确定带宽请求是否能满足，如果能满足，具体路由是什么，然后将具体的路由信息发送给相应的EMS执行。

该组件支持自动、半自动和手工路径的建立以及多种路由算法。

该组件包括三个模块：
3.4.1路由计划（route planning）模块：根据用户的需求，获得一条路径，路径可以分为保护路径和非保护路径，是否进行路径保护由用户的需求和QoS来定。

3.4.2路由实现模块：将获得的路由信息转变成相应EMS的控制命令，并下发给相应的EMS完成该路径的建立。

3.4.3路由算法和规则管理：提供多种路由算法的管理，包括添加新的路由算法和删除不用的路由算法；管理各种与连接管理有关的规则信息，规则信息包括路由规则和设备限制规则。

3.5清单管理
其管理范围包括物理资源、逻辑资源和软件资源清单。

它负责整个NMS管理域中所有的EMS、子网、网元、子网连接、终端点、路径、软件（或软件模块）、规则、算法、适配器等信息的管理，包括这些资源的当前使用状态、可用状态、版本信息（含软件和硬件版本）、地理位置、厂家信息等；并提供强大的统计和报表管理功能。

3.6设备与软件管理
该功能组件包括三个模块：
3.6.1软件管理：提供软件管理和远程上下载能力，该模块只涉及对中兴通讯自己的设备进行管理，所管理的软件包括EMS软件、NCP软件以及单板软件。

3.6.2设备配置管理：主要提供开销、公务、时钟等方面配置管理。

3.6.3设备模板管理：ZXONM N100采用设备模板的方式来进行多设备类型的管理，以屏蔽各种设备的差异，从而保证整个系统的可扩展性。

该模块提供设备模板的添加、删除和修改能力。

设备模板包括设备类型、设备物理结构、单板配置能力以及设备的限制规则等信息。

3.7故障与维护管理
该功能组件提供与端到端故障管理有关的功能，包括：
3.7.1告警监视：接收EMS上报的告警信息，同时也可以主动向EMS进行告警查询，从而保证ZXONM N100与各个EMS之间的告警一致性；并将这些告警与相关的子网连接或路径进行关联。

3.7.2告警的过滤、定位与相关性分析：根据A中接收到的告警信息，进行故障相关性分析，确定告警之间的关系以及产生这些告警的根本原因；判断这些告警的严重程度、是否会影响相关的服务、影响的程度如何，并确定是否对计费信息进行修改。

3.7.3测试管理：进行网络资源的可用性测试。

3.7.4故障恢复：负责故障的修复和业务的恢复，包括使用保护设备或者对业务重新寻找路由。

3.8性能与服务质量保证
该功能组件提供与端到端性能管理有关的功能，包括：
性能监测：从EMS主动获取性能数据，同时接收EMS发送来的性能越限通知，保持ZXONM N100与各个EMS之间的性能数据一致性；并将性能数据与相应的子网连接或路径进行关联；使用性能监测门限实现对SLA的监测和维护。

性能管理控制：主要涉及性能门限的管理以及与性能收集有关的规则管理。

性能分析：进行性能的趋势分析，评估网络中资源的性能等级，在网络资源的性能劣化到影响服务质量之前采取必要的措施，以保证用户的业务不受影响；同时与故障管理部分协同工作，确定性能劣化的根本原因。

性能质量保证：评估当前网络资源的性能等级是否对用户的服务质量造成影响，如果造成了影响，则通知ZXONM N100的带宽管理/连接管理以及网络计划与开发部分采取必要的措施，并确定是否对计费信息进行修改。

3.9安全管理
提供与安全管理有关的功能，包括用户管理、权限等级的设定、用户视图管理等功能。

3.10 license Server
ZXONM N100许可证管理服务器：简称License Server，为ZXONM N100的各个功能组件提供许可证管理功能，只有用户购买了功能组件的许可证，才能使用该组件的功能，从而达到保护知识产权的目的。

ZXONM N100的所有功能组件共用一个许可证管理服务器。

■。
