上汽荣威辅助保险丝盒550电路图-2014版
9、荣威550车内照明系统和仪表开关照明
第九章 车内照明系统 控制原理图
BCM
前阅读灯开关 后阅读灯开关 电子点火 开关
BY065-8 后备箱灯
BY067-10
前阅读灯 后阅读灯
前阅读灯 惯性开关 BY067-13 后阅读灯 化妆镜灯 门/后箱开关
FC048-14 手套箱灯
荣威550技术课程
第九章 车内照明系统
元件介绍
前阅读灯总成
两个自锁开关 非自锁开关
ቤተ መጻሕፍቲ ባይዱ
荣威550技术课程
第九章 车内照明系统
元件介绍
前阅读灯功能
• • •
前阅读灯非自锁开关信号输入BCM，是控制车内照明的 主开关，并可实现自动手动转换。 共有三个灯光，可受控于不同电路 安装有蓝牙电话麦克风
荣威550技术课程
第九章 车内照明系统
元件介绍
前阅读灯功线路分析
功能
自动控制
在下列情况中，内部照明将关闭： · 所有车门和行李箱关闭并插入点火钥匙或打开点火钥匙（除了 从瞬时开关打开灯以外）。 · 所有车门和行李箱关闭，灯将在 30 秒延迟后熄灭（除了从车 内灯开关打开灯以外）。 · 位置灯点亮超过30 秒，点火开关关闭，灯将在30 秒延迟后 熄灭（除了从瞬时开关打开灯以外）。 · 用钥匙锁定车辆。 · 15 分钟后车门或行李箱持久保持打开状态。 · 15 分钟后手套盒灯（如果安装）和/ 或地图阅读灯一直保持点亮。 · 插入点火钥匙或打开点火钥匙。 · 车辆电瓶电压降低到指定水平以下。 · 重置惯性开关。
BY067-3
BY073-1
BY067-10
BY067-13
4：通过接地点BY033-1接地 3：提供阅读灯瞬时开关信号到BCM 1：由BCM提供的车内灯照明电源 2：由BCM提供的车内灯照明电源
湖南万通学校,上汽荣威R750维修手册-电路图1
如何使用电路图1本文件中的所有信息应当与连接器分册一起使用。
电路图中首先出现的是电源分配，然后才是车辆上每一个电气系统的电路。
电源分配电源分配图显示了从蓄电池至发动机和乘客舱保险丝盒之间的连接。
它也显示保险丝盒的内部连接。
列出了保险丝盒的详细情况后，列出功能独立的各条电路。
导线属性导线属性显示在电路图中导线上方，附加的信息（用一个','分开）显示在导线颜色的旁边。
“1131”表示导线代号；“W ”表示导线颜色（详见“连接器”分册）。
如果导线有主要颜色和颜色条纹，则主要颜色放在前面，例如：YR-黄色并带红色条纹。
；“4.0D ”表示导线的截面积，单位是平方毫米；“1770”表示导线长度，单位为毫米。
说明：有些导线没有列出导线的规格，这些导线具有统一的规格，并且在颜色标识代码之后用一个3位或4位字母的代码表示，例如MAB 。
在制造导线时，可以用代码来识别导线的类型。
在售后服务中，通常只有前两个字母有意义，例如图中MEB 对应表中ME*。
但是在某些情况下，第3位字母也有意义，请参见表格。
导线类型下表中列出了导线类型代码以及代码的意义解释。
代码描述D 单芯DIN 导线F单芯软导线H 单芯高温导线SA*单芯有电阻的导线（0.9欧姆/米）SB*,SC*, SD*单芯双股绞合导线SE*, SF*单芯可熔断导线MAC, MAD, MAE,MAF, MAG, MAH 同轴屏蔽导线MB*, MO*, MAK单芯屏蔽导线MC*, MI*, MP*, MQ*,MAB, MAP 双芯屏蔽导线MD*, MJ*, MAM双芯ABS 传感器导线ME*, TA*, TB*, MM*,MN*, MU*, MAI 双股绞合导线MF*氧传感器加热(HO2S)屏蔽导线MG*双芯绞合屏蔽导线 MH 四芯绞合屏蔽导线MK*三芯辅助安全系统传感器导线ML*, MAK, MAR 四芯屏蔽导线 MR*六芯屏蔽软导线MS*四芯屏蔽软导线MT*单芯屏蔽软导线MV* 双芯扁线MW* 三芯圆形导线 MX*, MY*七芯圆形导线MZ*三芯屏蔽软导线MAJ 双芯圆形电缆MAQ ，MAU 三芯屏蔽软导线MAS 单芯双护套导线MAT 双芯双护套导线MAL 辅助安全系统导线MAN双芯编织屏蔽导线如何使用电路图2连接器连接器后面有带编号的后缀，可以用它来识别导线的针脚编号，例如：C0164 - 4表示插头164，针脚编号4。
荣威550接地分配图解
荣威550接地分配图解张震华【摘要】以荣威550接地点位置分布图和接地组合分配图为依据,并结合荣威550维修手册中电气原理图部分,对整车线束的接地线作图解,便于对汽车接地线束进行维修和检查操作.【期刊名称】《汽车零部件》【年(卷),期】2010(000)002【总页数】4页(P70-73)【关键词】汽车线束;接地线;接地点【作者】张震华【作者单位】河南天海电器有限公司,河南鹤壁,458030【正文语种】中文上汽荣威550轿车创新应用数字化设计概念与产品配置，独创领先科技的“D5全时数字轿车”，开启了数字轿车时代。
配备SCS六位一体智能主动安全控制系统，这些先进安全技术相互配合，大大提高可操控性、稳定性、智能性。
而连接这些功能部件的接地线也比较重要和复杂，维护好这些接地线就能保证汽车六大智能系统的安全性、可靠性。
1 整车线束中接地线及接地点分布情况荣威550全车线束由包括主线束、发动机舱线束、仪表线束、发动机线束等在内的17种线束组成，如表1所示。
其中接地线主要集中在主线束、发动机舱线束、仪表板线束、发动机线束中。
接地线分配图如图1所示，接地点在车身上的分布位置，如图2所示。
图1 接地点分配图图2 接地点位置分布图表1 全车线束简称简称英文名称中文名称FT Fuel tank 燃油箱线束RD Rear door 后车门线束DD Driver door 驾驶员车门线束PD Passenger door 乘客车门线束ST Seat(driver) 驾驶员座椅线束BY Body 主线束EB Engine bay 发动机舱线束RF Roof 车顶线束FC Facia 仪表板线束EM Engine management 发动机线束HV Hevac 空调线束GB Gearbox 变速箱线束CL Ignition coil 点火线圈线束IL Fuel injector 喷油器线束AT Atnenna 车顶天线线束PST Passenger seat 乘客座椅线束CG Cigar light 点烟器线束2 全车线束中各分线束接地线分配详解2.1 发动机舱线束接地线分配详解(1)接冷却风扇电机T100两个 (高、低速)继电器TP282、TP283的接地线WB182、WB192线束中各自单独引出两根接地线后共同接地在EB045点。
8、荣威550外部照明系统
第八章
外部照明系统
系统控制功能
制动灯
BCM
中央高位制动灯 电子点火 开关
左制动灯
制动灯 开关 右制动灯
荣威550技术课程
第八章
外部照明系统
系统控制功能
转向灯
BCM
左前转向灯 电子点火 开关
左侧转向灯
左后转向灯 转向灯 开关 右侧转向灯 右前转向灯
右后转向灯 MS CAN
IPK
荣威550技术课程
第八章
荣威550技术课程
第八章
外部照明系统
控制图
1 制动开关 2 方向指示杆 3 MLS 4 BCM 5 组合仪表 6 发动机舱保险盒 7 尾灯 8 后雾灯 9 高位刹车灯 10 刹车灯 11 前雾灯 12 侧转向灯 13 前位置灯 14 前大灯 15 后牌照灯后牌照灯
A= 硬线； B= 中速CAN 总线； C=LIN 总线
电子点火 开关
前雾灯 继电器
左右前 雾 灯
荣威550技术课程
第八章
外部照明系统
系统控制功能
后雾灯
BCM
LIN1 MLS MS CAN IPK
电子点火 开关
后左雾灯
右后雾灯
荣威550技术课程
第八章
外部照明系统
系统控制功能
倒车灯
BCM
电子点火 开关
左倒车灯
车内后视镜
倒车灯 开关 右倒车灯
荣威550技术课程
荣威550技术课程
第八章
外部照明系统
多功能/危险警告灯开关
开关位置
危险警告灯开关位于DVD显示屏下面，两个中间出风口中间
荣威550技术课程
第八章
外部照明系统
多功能/危险警告灯开关
湖南万通汽修学校,上汽荣威维修手册-连接器14
BY042
BY015
CN0042
描述 : 行李箱开启开关 位置 : 行李箱盖内
3C02FBR06BR
属性 : 母连接器 颜色 : 棕色
51 version 1
电气端子定位图 BY016
Cavty No. 1 2 3 Wire Color WN WP B
ST005 BY001 BY016 BY058
6-020-39-14
属性 : 母连接器 颜色 : 黄色
53 version 1
电气端子定位图 BY018
Cavty No. 1 2 Wire Color WU R
BY018
CN0178
描述 : 驾驶员头部安全气帘 位置 : 驾驶员侧顶篷
0-1612120-1
属性 : 母连接器 颜色 : 黄色
54 version 1
CN0185
描述 : 驾驶员侧座椅安全气囊 位置 : 驾驶员座椅下
6-020-39-14
属性 : 母连接器 颜色 : 黄色
52 version 1
电气端子定位图 BY017
Cavty No. 1 2 3 Wire Color RO RB B
BY076
BY017
BY077
CN0172
描述 : 乘客侧座椅安全气囊 位置 : 乘客座椅下
电气端子定位图 BY014
Cavty No. 1 2 Wire Color RB B
BY042 BY015BY014Fra bibliotekBY013
CN0048
描述 : 左后牌照灯 位置 : 行李箱盖内
1-0967644-1
属性 : 母连接器 颜色 : 黑色
50 version 1
湖南万通汽修学校,上汽荣威维修手册-连接器6
RD006
CN0175
描述 : 右后车门中控门锁电机 位置 : 右后车门内饰板后
6-1703484-1
属性 : 母连接器 颜色 : 黑色
12 version 1
电气端子定位ห้องสมุดไป่ตู้ RD007A
Cavity No. 1 2 Wire Color RO BW
RD007A
CN0190
描述 : 右后车门玻璃升降器电机 位置 : 右后车门内饰板后
BY056
6 7 8
RD005B
9 10 10 11
CN0205
12 13 13 16 16 17 17 25 26
描述 : 左后车门到车身线束 位置 : 左侧 B 柱
6098-3868
属性 : 母连接器 颜色 : 蓝色
11 version 1
电气端子定位图 RD006
Cavity No. 1 3 5 6 Wire Color KG YB BLG YU

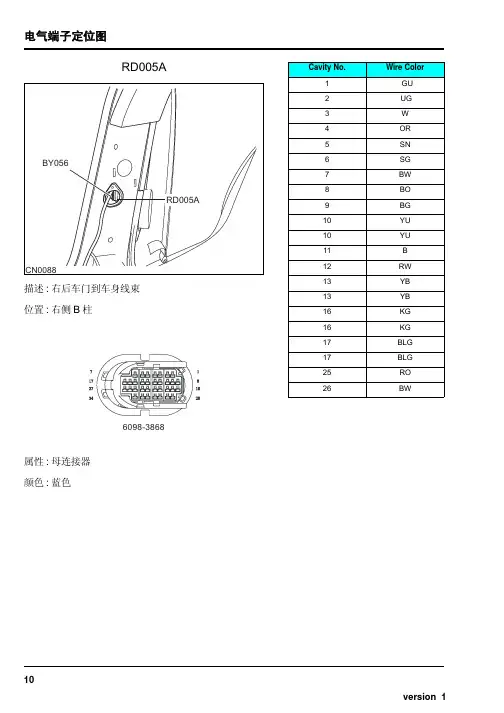

电气端子定位图 RD005A
Cavity No. 1 2 3 4 5 Wire Color GU UG W OR SN SG BW BO BG YU YU B RW YB YB KG KG BLG BLG RO BW
BY056
6 7 8
RD005A
9 10 10 11
CN0088
12 13 13 16 16 17 17 25 26
14 version 1
描述 : 右后车门到车身线束 位置 : 右侧 B 柱
6098-3868
属性 : 母连接器 颜色 : 蓝色
10 version 1
电气端子定位图 RD005B
Cavity No. 1 2 3 4 5 Wire Color GU UG W OR SN SG BW BO BG YU YU B RW YB YB KG KG BLG BLG RO BW
X50A 发动机舱盖下保险丝盒仰视图
23
-
- 未使用
24
-
- 未使用
25
-
- 未使用
26
-
- 未使用
27
0.75 RD/BN （红色/棕色）
440 蓄电池正极电压
28
-
- 未使用
29
-
- 未使用
30
-
- 未使用
31
-
- 未使用
32
0.5 GN （绿色）
380 空调制冷剂压力传感器信号
33
-
- 未使用
34
0.5 WH/GY （白色/灰色）
50
-
- 未使用
0.5 BK （黑色）
2560 搭铁（LE5）
10
-
- 未使用
11 0.5VT/GY （紫罗兰色/ 灰色） 6368 起动机启用继电器（PPEI3） 控制
12
0.5 BN （棕色）
7448 真空助力泵继电器控制信号（LFW）
13
0.5GN/GY （绿色/ 灰色）
465 燃油泵主继电器控制（LE5）
14
47
4 WH/BU (白色/蓝色)
409 冷却风扇电机控制（1）
48
-
- 未使用
49
-
- 未使用
50
4 YE (黄色)
5358 冷却风扇电机控制（3）
51
-
- 未使用
52
-
- 未使用
53
0.5 BN/RD （棕色/红色）
2700 空调压力传感器5 伏参考电压
54
-
- 未使用
55
0.5 BK/BN （黑色/棕色）
电路号
1荣威550概述
荣威550技术课程
第一章 概述
Tiptronic 模式
Tiptronic 换挡 如果换挡杆从“D”位置移向右侧，系统将自动开始 以不同的换档参数进入运动模式。随即移动换挡杆 Tiptronic 模式与运动模式分离开，提供完全手动的 换档控制。向前（+）移动换挡杆完成升档，向后 （-）移动换挡杆完成降档。另外方向盘上的指拨开 关对变速器也提供了手动换档控制。要退出 Tiptronic 模式，将换挡杆返回至“D”位置。
荣威550技术课程
第一章 概述
4、双圆式晶钻前大灯 雅致的圆弧，晶钻的内灯，新经典元素的现代演 绎体现未来感。
5、‘如意’ 星辉雾灯 如意状的雾灯区域，并用星钻式雾灯点缀，中西合 璧彰显气度。
6、一体精焊式保险杠 与饱满的车头呼应的一体式保险杠，在碰撞中 能最大限度的吸收能量
荣威550技术课程
第一章 概述
荣威550技术课程
第一章 概述
2 发动机
荣威550技术课程
第一章 概述
3 自动变速箱 自动变速器部件布置图
1 自动变速器 2 指拨开关（Tiptronic） 3 换挡杆 4 换挡互锁电磁阀 5 点火开关 6 自动变速器油（ATF）冷却器 （集成在散热器中） 7 制动踏板开关 8 车身控制模块(BCM) 9 自动变速器控制模块（TCM） 10 空档起动开关（NSW ）
荣威550技术课程
第一章 概述
Roewe550 丰富级别的多样化
代码 品牌 车身 车型 1.8TG. Del 5AT TipTronic 1.8T Del 5AT TipTronic
IP21（W261、NMC） Roewe550 4门三厢轿车 1.8 Com 5AT TipTronic 5MT 5MT 1.8 Del 1.8T Com 1.8L Std 5AT TipTronic 5MT 5MT 1.8L Com 1.8L Std
荣威350整车电路图手册(可编辑)
荣威350整车电路图手册（可编辑）荣威350整车电路图手册目录序言 .................................................................. .. (7)关于这份文件 . 7概要 7参考 7蓄电池电压 . . 7电气防护 . 8概要 8设备 8极性 8高压电路 . . . 8连接器和线束 . 8蓄电池断开 . . 8蓄电池充电 . . 8规则 8缩略语 . . 9概要 9电线颜色代号 . . . 12概要 . . . . 12以下表格是线束颜色代号代表的颜色 12 线束简称 13概要 . . . . 13线束配置代码表 . . 14概要 . . . . 14电源线路功能 . . . 15电源线路功能编号的含义 15电源线路图示 15连接器列表说明 . . 16概要 . . . . 16例表: . . . . 16例图: . . . . 16故障诊断 17概要 . . . . 17如何使用电路图 . . 18导线跨页 . . 18屏蔽线 . . . 18双绞线 . . . 19双绞线在电路图如上图所示。
. . . . 19 部件 . . . . 19导线属性 . . 191V0.1如何使用电路图 20连接器 . . . .20部件端连接器 .20对接连接器 . .20定位图 .................................................................. .. (21)发动机线束 -正面 . . . . 21发动机线束 -背面 . . . . 22自动变速箱线束 23暖风机线束 (自动恒温空调 . . . . 24暖风机线束 (电子控制空调 .25发动机舱线束 . . .26车身线束,前地板 .27车身线束,发动机舱 28车身线束 - 左侧 . .29车身线束 - 右侧 . .30仪表板线束 . . . .31驾驶侧门线束 . . .33副驾驶侧门线束 . .34左后门线束 . . . .35右后门线束 . . . .36尾门线束 37顶蓬线束 38接地点俯瞰图 . . .39保险丝说明 .................................................................. . (40)概要 . .40发动机舱保险丝盒 .41乘客舱保险丝盒 . .44电源分配电路图 ..................................................................46发动机舱电源分配 .46发动机舱电源分配 .47发动机舱电源分配 .48发动机舱电源分配 .49发动机舱电源分配 .50发动机舱电源分配 .51发动机舱电源分配 .52乘客舱电源分配 . .53乘客舱电源分配 . .54乘客舱电源分配 . .55乘客舱电源分配 . .562V0.1目录维修电路图 .................................................................. . (58)1. 起动&充电 58A .连接器信息 59B . 连接器端视图 . . . 602. 发动机管理系统-1.5L(1) 61A .连接器信息 62B . 连接器端视图 . . . 633. 发动机管理系统-1.5L(2) 64A .连接器信息 65B . 连接器端视图 . . . 664. 发动机管理系统-1.5L(3) 67A .连接器信息 68B . 连接器端视图 . . . 695. 发动机管理系统-1.5L(4) 70A .连接器信息 71B . 连接器端视图 . . . 726. 发动机管理系统-1.5L(5) 73A .连接器信息 74B . 连接器端视图 . . . 757. 发动机管理系统-1.5L(6) 76A .连接器信息 77B . 连接器端视图 . . . 788. 冷却风扇 79A .连接器信息 80B . 连接器端视图 . . . 819. 燃油泵&惯性开关 82A .连接器信息 83B . 连接器端视图 . . . 8410. 自动变速箱,TCU 1 85A .连接器信息 86B . 连接器端视图 . . . 8711. 自动变速箱, TCU 2 88A .连接器信息 89B . 连接器端视图 . . . 9012. 自动变速箱, TCU 3 91A .连接器信息 92B . 连接器端视图 . . . 9313. 自动控制空调,ATC 1 94A .连接器信息 95B . 连接器端视图 . . . 96 14,自动控制空调-ATC 2 97A .连接器信息 983V0.1B . 连接器端视图 . . . .99 15,自动控制空调-ATC 3 100 A . 连接器信息 101B . 连接器端视图 . . . 102 16,电子控制空调,ETC 1 103A . 连接器信息 104B . 连接器端视图 . . . 105 17,电子控制空调,ETC 2 106A . 连接器信息 107B . 连接器端视图 . . . 108 18,ABS,DSC和牵引力控制 109A . 连接器信息 110B . 连接器端视图 . . . 111 19,组合仪表 1 112A . 连接器信息 113B . 连接器端视图 . . . 114 20,组合仪表 2 115A . 连接器信息 116B . 连接器端视图 . . . 118 21,组合仪表 3 119A . 连接器信息 120B . 连接器端视图 . . . 12122. 驾驶员座椅 122A . 连接器信息 123B . 连接器端视图 . . . 124 23,后视镜 125A . 连接器信息 126B . 连接器端视图 . . . 127 24,天窗 128A . 连接器信息 129B . 连接器端视图 . . . 130 25,雨刮器和洗涤器 131A . 连接器信息 132B . 连接器端视图 . . . 133 26,内部灯光 134A . 连接器信息 135B . 连接器端视图 . . . 136 27,转向灯&危险警告灯 137A . 连接器信息 138B . 连接器端视图 . . . 140 28,雾灯 141A . 连接器信息 1424V0.1目录B . 连接器端视图 . . . 143 29,制动灯&尾灯 144A .连接器信息 145B . 连接器端视图 . . . 147 30,倒车灯 148A .连接器信息 149B . 连接器端视图 . . . 15031,前照灯-近光 151A .连接器信息 152B . 连接器端视图 . . . 15432,前照灯,远光 155A .连接器信息 156B . 连接器端视图 . . . 15733,前位置灯 158A .连接器信息 159B . 连接器端视图 . . . 16034,车窗升降 1 161驾驶员车窗电机，驾驶员车窗开关 . 161A .连接器信息 162B . 连接器端视图 . . . 16335,车窗升降 2 164A .连接器信息 165B . 连接器端视图 . . . 16736,车窗升降 3 168A .连接器信息 169B . 连接器端视图 . . . 17037,喇叭 171A .连接器信息 172B . 连接器端视图 . . . 17338,车辆安全系统 1 174A .连接器信息 175B . 连接器端视图 . . . 176 39,车辆安全系统 2 177A .连接器信息 178B . 连接器端视图 . . . 180 40,防盗&锁止 1 181A .连接器信息 182B . 连接器端视图 . . . 183 41,防盗&锁止 2 184A .连接器信息 185B . 连接器端视图 . . . 186 42,安全气囊,回路 1875V0.1A . 连接器信息 188B . 连接器端视图 . . . 189 43,安全气囊,回路 1 190A . 连接器信息 191B . 连接器端视图 . . . 192 44,安全气囊,回路 2 193A . 连接器信息 194B . 连接器端视图 . . . 195 45,停车距离控制 PDC 196A . 连接器信息 197B . 连接器端视图 . . . 19846,音响系统,导航 1 199A . 连接器信息 200B . 连接器端视图 . . . 20147,音响系统,导航 2 202A . 连接器信息 203B . 连接器端视图 . . . 20548,音响系统,CD 1 206A . 连接器信息 207B . 连接器端视图 . . . 20849, 音响系统, CD 2 . . 209A . 连接器信息 210B . 连接器端视图 . . . 21250,总线系统和诊断接口 213A . 连接器信息 214B . 连接器端视图 . . . 2166V0.1序言序言关于这份文件概要这份文件旨在帮助您诊断电气故障。
荣威550车窗升降系统
荣威550技术课程
第六章 车窗升降系统
开关线路说明
RW
PD005-6 PD005-4 B
PD005-1：接地 PD005-2：乘客车窗上升信号输入，操作开关上升时，此端子接地。 PD005-3：乘客车窗下降信号输入，操作开关下降时，此端子接地。 PD005-6：开关的极管灯照明输入，由BCM提供。 PD005-4：开关的极管灯照明接地。
荣威550技术课程
第六章 车窗升降系统
DDSP线路说明：
DD007-1 PW FC048-8（BCM） F45 10A B+ DD007-2 RW FC048-22（BCM） DDSP DD007-3 B BY009-1 DD007-6 KB LIN1 FC046-21（BCM）
DD007-1：提供开关的常火电源线，通过BCM中F45保险丝供给。 DD007-2：开关的极管灯照明电源提供，由BCM供给。 DD007-3：接地 DD007-6：与BCM连接的LIN总线，传递开关信号。
A= 硬线 B= 中速CAN 总线 C= LIN 总线
荣威550技术课程
第六章 车窗升降系统
电动车窗系统包括：
左侧和右侧的前后电动车窗 驾驶员车门开关组件 (DDSP) 前排乘客和后排乘客车门上的单独开关。 车窗升起电机和升降机构 当电子点火开关位于位置2时，或是在拔下遥控钥匙后的30秒之内， 均可对电动车窗进行操作。 具有防夹和一键式功能的电动车窗系统作为标准配置配备在所有车型的驾驶员侧车门 上。而集控功能只有在四个车门均配置具有防夹和一键式功能的电动车窗的豪华型车 辆上才能实现。
第六章 车窗升降系统
防夹功能
智能车窗升起电机具有防夹功能。 最高或最低点之间 电流增加 电机极性会自动颠倒，从而车窗被完全打开。 防夹功能故障信号被激活，只有步进模式， 手动和自动模式均失效。 步进模式仅能使车窗电机运行0.4~0.6s。 热保护 BCM：最大默认连续运行时间为7s。 电动车窗电机：分为防夹和普通电机两种。 防夹电机是根据运行时间来实施保护的，大约连续工作30~100s 即会启动热保护。 普通电机是机械式金属片来实施保护的。当电机卡堵30s 后，电机即会进行自我保护。
荣威550汽车：维修手册读书笔记
d、巡航模式
激活巡航控制将使TCM进入巡航模式。巡航控制系统需要快速作用，大节气门开度以维持车辆速度，使
变速器频繁地升降档。选择巡航控制时，信号发送给TCM，激活特殊设计的巡航控制换挡脉谱，该换挡
脉谱对节气门角度变化非常不灵敏。
e、上坡模式1 和2
这种模式改变换档模式，以辅助陡坡上的驾驶性能。TCM 通过监控发动机扭矩值，节气门角度及发动机
档位速比：一档3.583? 二档2.105? 三档1.379? 四档1.030? 五档0.820? 倒档3.363? 主减速3.722
铸铝壳体，所有的档位包括倒档都有同步，比较厚道，润滑油规格MTF 94 75W/80，标准油量约2.2L。
很传统的结构没啥好说的，就是有一条，这个变速箱最大输入扭矩只有215Nm 5000r/min，刚好满足
11、喷油与点火
只有两个点火线圈，安装在1 号和3 号缸上，每个线圈在下面有一个火花塞连接，并通过一个高压（HT）导线，连接另一个火花塞。安装在1 号缸上的线圈与1 号缸的火花塞连接，而HT
导线与4 号缸的火花塞连接。安装在3 号缸上的线圈与3号缸的火花塞连接，而HT导线与2号缸的火花塞连接。
K4 1.8T发动机215Nm的输出，一点余量不留的做法太不合工程学基本理念，另外K4 1.8T发动机215Nm的
输出让我比较吃惊，大众的1.8T能到250Nm，K41.8T不至于差到这个地步吧，难道是为了配套这个变速器
调低了扭矩？
以后荣威550配2.5V6发动机的时候肯定用不成这款变速器了，或者就不出2.5V6手动档的配置。
抑制自动升档，发动机转速可以增加到最大。但是，TCM 允许手动换档仅在发动机转速在预设参数值
荣威550接地分配图解
荣威550接地分配图解
张震华
【期刊名称】《汽车零部件》
【年(卷),期】2010(000)002
【摘要】以荣威550接地点位置分布图和接地组合分配图为依据,并结合荣威550维修手册中电气原理图部分,对整车线束的接地线作图解,便于对汽车接地线束进行维修和检查操作.
【总页数】4页(P70-73)
【作者】张震华
【作者单位】河南天海电器有限公司,河南鹤壁,458030
【正文语种】中文
【相关文献】
1.数字新贵族荣威550图解 [J], 阿布
2.驶向未来接地气的上汽荣威550 Plug-in插电式混合动力车 [J], 朱思存
3.数字魔方——荣威550S原车全测试 [J], 耿柏林
4.上汽荣威W2概念车量产版正式命名荣威550 [J],
5.再来精彩上汽荣威550 2013款ROEWE 550 [J], WILL
因版权原因，仅展示原文概要，查看原文内容请购买。
10、荣威550天窗
荣威550技术课程
第十章 天窗
元件介绍
开关信号组合
RF007-2
RF007-1
描述
0 1
0 0
无动作 滑动开启/翘起关闭01 0=断路，1来自闭合滑动关闭/翘起打开
荣威550技术课程
第十章 天窗
元件介绍
天窗马达和模块
天窗马达和模块为一总成件，模块接收到输入开关信号以后，控制马达工作， 以达到翘起打开、关闭，滑动打开，关闭等功能。
荣威550技术课程
第十章 天窗
元件介绍
天窗模块线路分析
BY067-15 BY067-1
接地BY073-1
天窗开关打开 天窗开关关闭
接地BY073-1
RF006-1： RF006-2：此两线通过接地点BY073-1接地。 BF006-3：从BCM端子BY067-15输出点火电源，起点来自于起动/停止开关（点火开关） RF006-6：来自于BCM保险丝F43/20A常火电源 RF006-5：天窗滑动打开和翘起关闭信号。
技术培训课程
第十章 天窗
May 2008
第十章 天窗
天窗系统部件布置图
1 天窗旋钮开关 2 天窗总成 3 排水管（4 个）
荣威550技术课程
第十章 天窗
天窗系统控制图
1 保险丝43（20A，位于车身控制模块（BCM）上） 2 天窗电子控制单元 (ECU) 和电机 3 天窗旋钮开关
荣威550技术课程
第十章 天窗
天窗系统功能控制图
电子点火开关 点火电源
常火 天窗马达 和模块 接地
天窗开关
荣威550技术课程
第十章 天窗
元件介绍
天窗开关
天窗开关位于前阅读灯总成上
荣威350保险管,更换方法(附图)
2
4
图1
固定销局部特写
2. 取下面板查看保险管布局及功能说明，如图 2 所示
保险管布局及说明
图2
3. 更换保险管 P28/P29/P30/P31 为备用保险管，使用钳子取下备用保险管和故障保险管更换，如图 3 所示 4. 验证保险管生效。 5. 面板复原。
备用保险管
文件制作：wangxv029 2015/5/23
图3
撬开缝隙握住手扣取下面固定销局部特写保险管布局及说明更换保险管p28p29p30p31为备用保险管使用钳子取下备用保险管和 电路保险管更换方法（图解）
准备工作：
序号 1 2 工具 一字螺丝刀 钳子 实物图片
操作方法：
1. 打开驾驶位车门取下保险盒面 板如下图所示： 用螺丝刀撬开图 1 所示 1-2-3-4-5 面板固定销，不用很大力气，不要 怕坏。撬开缝隙握住手扣取下面 板。
