方型横流式、逆流式冷却塔及圆型逆流式冷却塔技术参数修改表
马利冷却塔基础知识

A、定期于冷却塔循环水中投放消毒(杀菌)剂。 B、冷却塔应定期检查水质,定期清洗和换水。 C、降低冷却水营养化程度——即提供较大比例的补充水,有关资料指出:补充水量占 总量的 4%时,仍可测出有肺亲和性菌,不言而谕,从防止肺亲和性菌滋生而言,补充水应 大于总量的 4% 。 事实上,上述措施十分简便易行,但又是十分有效的,值得注意的是:要明确制度,付之 实施,持之以恒。
tw2.--空气的湿球温度 它等于冷却塔出水温度与空气湿球温度之间的温差,表明出塔水温逼近湿球温度的程 度,简称逼近度 A,当一个冷却水塔的热负荷、水流量以及空气入塔条件确定时,逼近度 A 是该塔容量的函数,较大容量的水塔,能得到较小的 A 值,即出水温度越逼近湿球温度, 下面应用△t、A 的定义解释几个用户关注的问题: 1、冷却塔出水温度能否低于 32℃,比如说 30℃或 25℃? 和一般降温用的热交换器一样,逼近度 A 即是热交换器的冷端温度差,因此,冷却水 塔的出水温度只能逼近空气的湿球温度而不能等于或低于湿球温度,否则,不仅散热面须 趋于无限大,同时结构上要采取许多复杂的技术措施,基于上述,对冷却塔取 A≥3℃是较 适合的(CTI 推荐:取 A≥t2=5O F 或 F≥2.8℃),由此可推论出,若空气的湿球温度 tW2=27 ℃,那麽冷却水塔出水温度 t2=30℃是有可能的,而 t=25℃则是达不到的;但如果 tW2<25 ℃,则 t2>25℃又成为可能了。其可能性与否,与气候条件有关,因此,不同国家、不同 地区的冷却水塔设计条件是不同的,如果 1 个国家地跨不同温区,则有关标准中会规定一 个标准设计条件(中国标准为 28℃湿球温度),用于湿球温度不同的地区时则需进行换算。 2、相同水量,相同湿球温度,不同进出水温度但维持△t(进出水的温差)值相同时,选 塔容量是否一样? 答案是:否! 有人提出:水量相同,湿球温度相同(如 27℃),冷幅△t 值相同(△t =5℃)但进出 水温度分别为 37/32℃和 35/30℃,那么选用的塔容量是否一样? 对上述条件,虽然塔的热负荷是相同的,但按 CTI 推荐方法或国家标准 GB7190-1997, 经电脑计算表明:与 37/32/27℃相比,工作条件为 35/30/27℃时,选用塔的容量应加大 1.45 倍,这是由于第二组条件的逼近度 A=3℃(30-27℃)较小,散热面应加大(即塔体要 加大)的缘故。
冷却塔技术参数表

1505500
工作流量(m3/h)
300
工作水压(Mpa)
0.5
额定
功率
风 机(Kw)
7.5KW×3
喷淋泵(Kw)
4KW×2
额定电压(V)
380
进出水管口径
DN250
主机外形尺寸(mm)
7000×2800×4650
主机重量(㎏)
4750
2、设备配置:
名称
标准配置
性能参数
冷却器
不锈钢材质
淋水填料
常菱
填料高度500㎜,PVC片材厚度0.35㎜
DN50mm
噪声
标准点
64dB(A)
16m处
57dB(A)
重
量
净重
3880Kg
运行重
8350Kg
主
要
材
质
塔体
全部为玻璃钢
表面胶衣采用进口材料
钢结构件
优质型钢
经酸洗、热镀锌处理
填料
全新PVC,横流塔专用
集导风、散热、收水功能为一体
布水喷头
固定池式布水,ABS喷头
自带锁紧装置,
其它
参数
漂水损失
0.001%
4片/套
传动方式
皮带
风量
217000m3/h
电机形式
全封闭防水型
电机功率
11KW
电源
380V/3φ/50Hz
外形
尺寸
塔高
5460mm
塔宽
6040mm
塔长
4000mm
接管
管径及
数量
进水管径
DN125mm×4
出水管径
DN250mm
逆流式圆形与方形横流式冷却塔比较介绍

多塔并联,适于开阔地区
淋水
填料
采用阻燃性改性PVC材料制成,质轻韧性好,亲水性好,提高热交换效率;
逆流圆塔采用斜波填料片,风阻大;横流塔采用薄膜填料片,水流面积大,风阻小,但填体积是逆流的2倍左右,成本高。
适用于水质较好的环境
适用于水质差的环境
风机
使用冷却塔专用风机,外形美观,铝合金材质,抗腐蚀,质量轻,风量大,能耗省,风机角度可调
周围开阔,冷却水量大,而场地受限制的地区用组合式或大型横流塔适合,与建筑物较协调
飘水
噪音
冷却塔工作特性决定了冷却塔工作时有少量飘水损失,均远低于环境保护规定指标;
噪声是对环境的一种污染,均优于国家标准。
由于横流塔风速比逆流塔低,故横流塔飘水损失小;圆形逆流塔飘水损失为0.1%,横流塔飘水损失为0.005%
希望使用时间长,首期投资不太受限制的客户。
供货
时间
销售量越多,平均每台供货时间越短,对不急需塔的客户,可放宽时间,以便合理安排生产计划
适合急需供塔的客户
供货时间可能稍长。
运输及安装调试费用
由于体积小,Biblioteka 量轻,故运输费及安装费用低。横流塔此类费用略高于逆流塔
能源
消耗
横流塔入风口大,风速低,阻力损失小,故部分塔电机功率比逆流塔低;将两种塔的成本,运输费用,维修费用以及电机能耗对比,大约2—4年两种塔费用相近,使用时间越长,横流塔相对费用越低
逆流塔噪声来源主要是落水声和风机声,而横流塔主要是风机声,水声很小,故整体噪声横流塔低于逆流塔,但超低噪声逆流塔的噪音也很小;
通风性好,环保要求不严格、噪声值要求宽松的地区。
噪音、污保要求严时,横流塔容易满足。
销售
逆流冷却塔技术参数

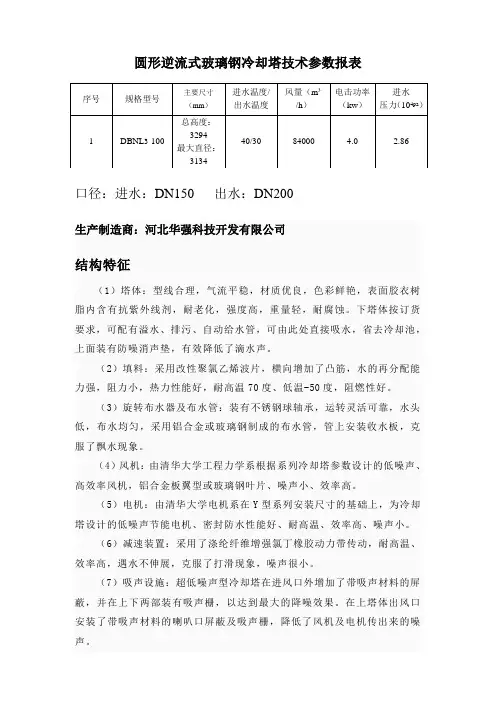

圆形逆流式玻璃钢冷却塔技术参数报表口径:进水:DN150 出水:DN200生产制造商:河北华强科技开发有限公司结构特征(1)塔体:型线合理,气流平稳,材质优良,色彩鲜艳,表面胶衣树脂内含有抗紫外线剂,耐老化,强度高,重量轻,耐腐蚀。
下塔体按订货要求,可配有溢水、排污、自动给水管,可由此处直接吸水,省去冷却池,上面装有防噪消声垫,有效降低了滴水声。
(2)填料:采用改性聚氯乙烯波片,横向增加了凸筋,水的再分配能力强,阻力小,热力性能好,耐高温70度、低温-50度,阻燃性好。
(3)旋转布水器及布水管:装有不锈钢球轴承,运转灵活可靠,水头低,布水均匀,采用铝合金或玻璃钢制成的布水管,管上安装收水板,克服了飘水现象。
(4)风机:由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机,铝合金板翼型或玻璃钢叶片、噪声小、效率高。
(5)电机:由清华大学电机系在Y 型系列安装尺寸的基础上,为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。
(6)减速装置:采用了涤纶纤维增强氯丁橡胶动力带传动,耐高温、效率高,遇水不伸展,克服了打滑现象,噪声很小。
(7)吸声设施:超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽,并在上下两部装有吸声栅,以达到最大的降噪效果。
在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅,降低了风机及电机传出来的噪声。
序号规格型号主要尺寸(mm )进水温度/出水温度 风量(m ³/h ) 电击功率(kw ) 进水 压力(104pa )1 DBNL 3-100总高度:3294 最大直径:313440/30 84000 4.0 2.86(8)进风窗:装有玻璃钢百叶片,减少飘水,气流阻力小,特别适合北方地区及全年都需要使用冷却塔的单位。
(9)支架:所有风机、填料、进风窗、塔体等处钢支架为装配式,镀锌或涂漆防腐。
紧固件都采用镀锌或不锈钢螺栓。
售后服务:1、产品售后服务承诺及有关说明1.1对产品售后服务在规定质保期内属本公司制造、安装质量问题,公司负责无偿维修或退换。
逆流式冷却塔选型及参数

逆流式冷却塔选型及参数摘要:逆流式冷却塔选型及参数I.逆流式冷却塔概述- 定义与作用- 选型考虑因素II.逆流式冷却塔参数- 冷却水流量- 外形尺寸- 风机直径与风量- 重量与运行重量- 噪音III.逆流式冷却塔优势与适用场景- 优势- 适用场景IV.逆流式冷却塔选型注意事项- 进水温度与出水温度- 冷却幅高- 填料选择正文:逆流式冷却塔选型及参数逆流式冷却塔是一种常见的冷却设备,通过将热水喷洒到填料上,利用空气对热水进行冷却,再将冷却后的水回收利用。
在选型时,需要考虑多个因素,包括冷却效果、设备尺寸、安装成本等。
1.逆流式冷却塔概述逆流式冷却塔采用逆流式气热交换技术,填料采用优质的改性聚氯乙波片,以扩散淋水面积;通过旋转布水方式,实现布水均匀,增强冷却效果。
这种类型的冷却塔适用于空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统。
2.逆流式冷却塔参数在选择逆流式冷却塔时,需要关注以下参数:- 冷却水流量:冷却水流量是衡量冷却塔性能的重要指标,应根据实际需求选择合适的流量。
- 外形尺寸:逆流式冷却塔有多种尺寸,可根据安装空间选择合适的尺寸。
- 风机直径与风量:风机直径和风量影响冷却效果,需要根据实际需求进行选择。
- 重量与运行重量:了解冷却塔的净重和运行重量,以便于确定安装条件和运行成本。
- 噪音:选择噪音较低的冷却塔,以避免对周围环境产生影响。
3.逆流式冷却塔优势与适用场景逆流式冷却塔的优势包括:节能、水压低、风阻小、无滴水噪声和风动噪声等。
这些优势使其广泛应用于噪声要求严格的居民区内,空调界使用较多的冷却循环塔。
4.逆流式冷却塔选型注意事项在选择逆流式冷却塔时,需要注意以下几点:- 进水温度与出水温度:了解进水温度和出水温度,以便于确定冷却效果和设备选型。
- 冷却幅高:冷却幅高影响冷却效果,应选择合适的冷却幅高。
- 填料选择:填料是影响冷却效果的关键因素,应选择优质的填料。
综上所述,逆流式冷却塔的选型需要综合考虑多个因素,根据实际需求选择合适的参数和设备。
方形逆流式冷却塔技术参数

中高温降工业型GFN系列方形逆流式玻璃钢冷却塔主要参数
型号 参数名
τ=28 o C 冷却水量(m3/h )
τ=27 o C 冷却水量(m3/h)
主要尺寸(mm)
风量
风机直径
电机功率重量(t)Fra bibliotek进水压力
噪声dB(A)
6440
6800
400000
4200
9.18
12.88
6.8
63.0
61.4
58.4
7.79
DFNDP-750
7290
10.5485
19.12
DFNGP-750
7590
11.764
34.42
DFNL-900
900
673.4
1049.5
773.2
6950
7300
490000
4700
30/15
10.625
GFNL-200
200
182.8
181.3
229.1
199.8
196.5
5010
4300
161000
3400
7.5/3.7
3.57
4.76
5.8
62.0
4.94
GFNDP-200
5690
4.114
7.24
GFNGP-200
5990
4.854
13.66
GFNL-250
250
228.2
226.3
286
249.4
低温降DFN系列方形逆流式玻璃钢冷却塔主要参数
方形横流式冷却塔技术说明

方形横流式冷却塔技术说明目录一、技术说明文件1.产品性能特点介绍2.常菱玻璃钢冷却塔整体性能表3.常菱玻璃钢冷却塔特点及优点4.主要零部件说明表5.生产、制造执行标准6.质量保证体系7.售后服务承诺8.安装、调试、维护方案二、资格证明文件1.公司简介2.资信等级证书3.ISO9001品质认证证书4.质量服务信得过单位证书5.检测报告(国家级、省级)6.省级产品质量监督合格证书3、五三厂合资)生产的纤维毡,大大地增加了玻璃钢的强度。
2、塔体钢结构件:以各类定做的型钢为框架,重量轻、强度高、刚性好,开机时共振弱,稳定性好。
所有钢结构件均经酸洗及热镀锌处理,防锈防腐性能良好,保证冷却塔能在各种环境条件下运转正常。
3、塔芯填料:填料是冷却塔中热交换的重要场所,其效率的高低,对整个冷却塔的性能起着至关重要的作用。
常菱牌冷却塔填料全部采用优质PVC平片吸塑而成,平片表面加工成亚光型,比一般表面光滑的平片具有更好的亲水性,使水流在填料表面形成很薄的水膜,与空气接触更加充分。
其中方形逆流式冷却塔则采用比利时哈蒙公司专门设计的复合波填料,导风性能好,热交换性能高,风机能耗小,特别是在环境空间有所限制的场合下更能体现其优越性4、电机:采用全封闭户外型冷却塔专用电机,在轴伸端使用专业防水胶圈,有效解决了水汽沿轴伸端进入电机内部的问题,其防护等级达IP55;电机轴镀铬防腐,绝缘等级为F级。
5、风机:采用国内最大的冷却塔专用风机制造商——上风集团有限公司生产的低转速、大弦长、宽叶片产品,具有风速均匀、噪声低、涡流少、效率高等特点,该风机在低转速的情况下即能获得足够的抽风量,特别是还能根据不同的气候条件调节叶片角度,因此,既能保证冷却塔在恶劣的工况条件也可以满足用户的运行要求,又可以在适当的季节内调节叶片角度以达到节能降耗目的。
6、减速传动部份:采用整体密封皮带减速箱,箱内轴承为日本NSK品牌,并设有多层防水系统保护,耐候性好,还专门设有注油嘴,非常易于日常的维护和保养,传动皮带选用日本三星牌,防水防滑,使用寿命长。
20160321RT方形横流式冷却塔

平稳,噪音低。超静音冷却塔维护保养方便,噪音和寿命优于同类产品,减速器设计有维护油嘴,便于日常维护保养。
4、皮带:超静音冷却塔选用日本高效强力三角带,由先进的聚合热塑弹性材料制成,耐磨、耐油、耐水、耐老化,挠曲性能佳,不易伸长,运行平稳性好,使用寿
大气压力P=9.94 X 104Pa
抗风压设计<14m/s
抗地震设计≤8
注意:地震基本烈度属于高标准、强稳定性冷却塔,保证了较大的余量以应付复杂的气侯条件。易于选型、可靠性大。
菱科RT系列方形横流式超静音冷却塔的结构特点
1、风机:为低转速空间扭曲前倾式铝合金冷却塔专用风机。风机选用优质的铝合金板材机压成形,全部风机均为可调校角度式,能满足客户对风量等工艺方面的不同要求。风机出厂前均经严格的平衡及定位,经过国家专职部门的鉴定,确保超静音冷却塔性能的可靠性。四叶型前倾板式设计,使每片叶片受力小,从而具备震动
考虑到组装方便,RT系列横流式冷却塔的基座安放在条形钢筋混凝土上。样本中的基础尺寸仅供参考,各基座的受力可取平均值。地脚螺栓处可预埋200×200mm厚16mm的钢板,如有用户希望水槽贮水量加大,可订货说明。
通过我公司专利产品“冷却塔用反击式水轮机”将循环水系统中的富余水能转换为旋转机械能,进而驱动风机转动达到散热效果,主要有以下6大优点。
使漂水损失降至十万分之一的水平。在正常使用下和水处理合理保养的情况下散热填料可使用十年以上。
6、钢结构:塔体采用特殊定做的内卷边槽钢为骨架,重量轻,强度大,钢性好,开机时共振弱,能平稳的承受超静音冷却塔在运行时的各种载荷,稳定性好。所有五金件均采
DBNL4-80T圆形冷却塔技术参数总表

64.5dB(A)
距塔边16m处
电源
380V/3P/50Hz
水质要求
PH值=6-8
设
计
参
数
气水比
0.61kg/kg
飞水损失
≤0.02%
蒸发损失
≤0.833%
净重
550kg
运行重量
1,650kg
风
机
参
数
风扇形式
轴流式
风量
48,000m3/h
风扇转速
720r/min
风叶直4-80T圆形冷却塔技术参数总表
技术编号:DBNL010A-20/08/07项目名称:
项 目
内 容
数 据
备 注
基
本
参
数
冷却塔类型
逆流式圆形冷却塔
冷吨系列
冷却塔型号
DBNL4-80T
标准型
冷却循环水量
80m3/h
进水温度/出水温度
37℃/32℃
环境干球/湿球温度
31.5℃/28℃
冷却能力
390,600kcal/h
4片/套
传动方式
直接传动
电机转速
720r/min
电机功率
2.5 kW
电机启动方式
直接启动
主
要
尺
寸
水塔直径()
2,700mm
水塔高度(H)
2,400mm
进水管/出水管尺寸(DN)
125mm/125mm
满水管/排水管尺寸(DN)
25mm/25mm
自动补水尺寸(DN)
20mm
材
质
电机
全封闭防水型
风扇
铝合金
壳身
冷却塔技术参数偏离表

注:1、以上冷却塔设计工况为:进塔水温42℃,出塔水温32℃,环境湿球温度27.9℃,大气压强99.4KPa,干球温度34℃,基本地震烈度6级,年平均
气压1004.5mbar
2、投标人应严格按照本表中的要求对主要设备及系统软件逐条做出响应,而不应以“全部符合”等字样来响应,否则将可能导致其投标被拒绝。
3、投标人应将其所投的主要设备及系统软件参数详细列在上表中,但不限于招标文件所列的参数,并注明偏离数值,同时对偏离部分作出详细说明。
所列数据均作为招标人评标工作考核的重要依据。
冷却塔性能参数说明.

1.设备组成1.1设备原产地及制造厂家广东省广州市/斯必克(广州)冷却技术有限公司。
1.2供货明细NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台1.3其他2.设备性能及技术参数2.1设备性能1)NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验,引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备,对测试数据进行全面综合处理,参照美国冷却协会CTI标准和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数 xv,选择最佳的水气比,最佳截面水负荷,截面气负荷和填料的高度范围以确定填料体积,并以流体力学、空气动力学、材料学、建筑学等多种学科观点,综合设计塔的外型与结构,根据测试计算通风阻力,参考风机特性曲线和对测试数据进行优化,选择符合风量和噪音要求的风机和匹配的电机,使冷效、能耗、噪音达到一个优化的系统设计效果。
B、NC型横流式冷却塔淋水填料马利NC方形横流式冷却塔采用的MX-75型高级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔, 由热处理PVC多层片构成,厚度0.38mm, 表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上。
一般冷却塔产品填料均采用竖直放置,且无明显收水端。
参考右下图,一般冷却塔的做法是布水盘偏向外侧安装,A、B、C、D、E、F这6个区域内充满了填料,而当冷却塔运行起来以后,由于风机向上排风,气流由外向内流经填料,在风力的带动下,实际冷却水流过的区域是C、D、E、F、G这5个区域,A、B两区无水。
那么按照一般冷却塔的做法,用,而有水的G区却又没有填料。
马利的工程师们对这个问题进行了深入的研究,在千百次的实验之后,提出了冷却塔填料倾斜悬挂式安装的方案,在马利冷却塔当中C、D、E、F、G区充满填料,A、B两区无填料,而倾斜的角度又根据不同的塔型有十分严格的要求,这种方法有效地解决了进风面下端“无水区”问题,且填料带有明显的收水端,克服了竖直放置填料的缺点。
冷却塔技术参数表

18.5
x
1
台
1,000
x
6
极
90.0
ቤተ መጻሕፍቲ ባይዱ
/
81.0
38.6
/
250.9
210.0
开放重力槽式布水
203
x
2
个
254
x
1
个
51
x
1
个
76
x
1
个
38
x
1
个
0.83
0.005
0.17
5,838 / 散装或整装均可
11,748
1.4
1.0
2.4
Baltimore Aircoil Company - 2016/12/22
3000系列: 引风横流式机械通风冷却塔 项目名称 :
项目
循环水流量
性 进水 / 热水温度 能 出水 / 冷水温度
环境湿球温度
总 宽度 (W) 尺 长度 (L) 寸 总高 (H)
面板和检修门
重规框架,机械支撑件
集成挡水器式填料
部 热水盘
件 材
集水盘
质 进风百叶
风机
风机轴
风机平台和风筒
风机类型
风机直径 x 风机数量
风 风叶安装角度 x 叶片数每风机 叶 风机转速
冷却塔总风量
风
驱动形式
机
电机类型
系
防护 / 绝缘等级
统 风 电源规格
机 额定功率 x 数量
电 电机转速 x 极数 机 满载效率 / 功率因数
每电机额定 / 启动电流
每电机重量 (最重部件)
水分配系统
热水进口管径 x 数量
接 冷水出口管径 x 数量
冷却塔技术参数表

冷却塔技术参数表本文是一份关于冷却塔的技术参数表,其中包括了冷却塔的型号、环境湿球温度、进出塔温度、总循环水量、大气压强、风机形式、叶片材质、风机转速等参数。
下面将对每个参数进行详细说明。
冷却塔型号为CLH-600L×2,适用于环境湿球温度为29℃,进塔温度为43℃,出塔温度为33℃,总循环水量为850m3/h,大气压强为750mmHg的情况。
风机形式为轴流式,叶片材质为铝合金,风机转速为205转/分。
同时,该冷却塔采用皮带传动,风量为m3/h×2,全封闭防水型,电机功率为18.5KW×2,电源为380V/3φ/50Hz。
塔高为6120mm,塔长为6740mm,进水管径为DN150mm×8,出水管径为DN300mm×2,排污管径为DN50mm×2,溢水管径为DN80mm×2,快速补水管径为DN50mm×2,自动补水管径为DN50mm×2.该冷却塔的噪声为67dB(A),净重为Kg,运行重为Kg,全部为玻璃钢。
冷却塔型号为CLH-400L,适用于环境湿球温度为29℃,进塔温度为38℃,出塔温度为33℃,总循环水量为360m3/h,大气压强为750mmHg的情况。
风机形式为轴流式,叶片材质为铝合金,风机转速为205转/分。
同时,该冷却塔采用皮带传动,风量为m3/h,全封闭防水型,电机功率为11KW,电源为380V/3φ/50Hz。
塔高为5460mm,塔长为6040mm,进水管径为DN125mm×4,出水管径为DN250mm,排污管径为DN50mm,溢水管径为DN80mm,快速补水管径为DN50mm,自动补水管径为DN50mm。
该冷却塔的噪声为64dB(A),净重为3880Kg,运行重为8350Kg,全部为玻璃钢。
这份技术参数表详细介绍了冷却塔的各项参数,包括型号、温度、循环水量、风机形式等。
这些参数对于选择适合的冷却塔非常重要。
冷却塔设计技术规范

冷却塔设计技术规范冷却塔设计技术规范8.4.1 选型。
1 机械通风冷却塔:分为逆流式和横流式,见图8.4.1—1。
逆流塔又有圆形和方形。
设计时应根据外形,环境条件,占地面积,管线布置,造价和噪声要求等因素,因地制宜,合理选用。
逆流式和横流式的比较见表8.4.1。
塔型性能比较逆流式1.冷却水与空气逆流接触,热交换效率高,当循环水量、容积散质系数βxg 相同,填料容积比横流式要少约15%~20%。
2. 循环水量和热工性能相同条件下,造价比横流塔低约20%~30%;3.成组布置时,湿热空气回流影响比横流塔小;4. 由于淋水填料面积基本同塔体面积,故占地面积要比横流塔小约20%~30%。
横流式1、塔内有近人空间,且采用池式配水,维修上比逆流塔方便;2、高度比逆流塔低,结构稳定性好,并有利于建筑物立面布局和外观要求;3、风阻比逆流塔小,风机节电约20%~30%;4、配水系统需要水压比逆流塔低,水泵节电约15%~20%;5、风机功率低,填料底部为塔底,滴水声小,同样条件下噪声值比逆流塔低3~4db(A)。
2 喷射式冷却塔:是湿式冷却塔中另一种型式的冷却塔。
按工艺构造分为喷雾填料型(见图8.4.1—2)和喷雾通风型(见图8.4.1—3)两种。
喷射式冷却塔具有无电力风机、无振动、噪声相对较低、结构简单等特点,但供水压力和水质要求较高,与机械通风冷却塔相比,在节能、售价和运行管理方面无明显的综合优势,且喷雾通风型冷却塔还存在占地面积较大,塔体偏高,喷雾通风装置上旋转部件有出现生锈卡死不转现象。
因此,该塔目前作为工程设计选用的一种塔型,有待进一步完善和长期运行考察。
8.4.2 位置选择。
1 气流应通畅,湿热空气回流影响小,且应布置在建筑物的最小频率风向的上风侧。
2 冷却塔不应布置在热源、废气和烟气排放口附近,不宜布置在高大建筑物中间的狭长地带上。
3 冷却塔与相邻建筑物之间距离,除满足冷却塔的通风要求外,还应考虑噪声、飘水等对建筑物的影响。
循环水冷却塔技术要求(修改版)(1)

循环水冷却塔设备技术参数一、产品名称开式方形横流式冷却塔。
二、使用区域此项目所有冷却塔使用地点为河北唐山。
三、技术要求2.1 执行标准主要包括但不限于:《制冷和空调设备名义工况一般规定》JB/T7666-95《采暖通风与空气调节设计规范》GBJ19-87《玻璃钢纤维增强塑料冷却塔》GB/T7190-1997《工业循环冷却水处理设计规范》GB50050-95《包装、储运指示标志》GB191-90《标牌》GB/T13306-19912.2开式方形横流式冷却塔技术条件及参数表:1、投标产品要求提供相关资质证书:如《国家玻璃钢检测中心的检测报告》、《CTI认证证书》、《GB/T19001-2008质量管理体系认证》、《GB/T24001环境管理体系认证》、《GB/T28001-2001职业健康安全管理体系认证证书》2、设备技术规范要求采用方形横流式低噪音冷却塔,组合塔体采用深集水盘,集水盘深度为不小于400 mm。
塔体为全天候连续运行。
所提供设备必须是该品牌工厂生产的全新的合格设备,是在投标时该生产厂家近年来定型投产的该规格型号最新的成熟产品、要求冷效高、能耗省、噪音低、寿命长、漂水少、无污染,结构合理,质量可靠,性能稳定,安全系数高,操作及维护保养简便。
3、塔体3.1 冷却塔塔体结构为热侵镀锌钢或Z700镀锌钢板折压,冷却塔塔体围护板、底盆板、出风筒采用机制玻璃钢,要求双面镀膜,机制玻璃钢受力强度大,韧性好不受太阳紫外影响。
3.2 冷却塔进风口采用百叶窗或自带收水器。
3.3 冷却塔应配有钢爬梯、塔体检修门、检修平台及检修通道,爬梯底部距离地面不高于300mm,超过2米后设置铁护笼,塔体检修门应配置专梯,方便出入。
3.4 冷却塔塔顶设置检修平台,内部应设置内部检修通道、检修爬梯及检修平台,便于塔体内部的检修,考虑到人员检修安全,检修通道需要防滑设计,且宽度不低于500mm。
检修通道材质采用热侵镀锌钢或Z700镀锌钢压花板。
冷却塔技术参数表

项目
内容
数据
备注
基
本
参
数
冷却塔型号
CLH-600L×2
方形横流式2台拼装
环境湿球温度
29℃
进塔温度
43℃
出塔温度
33℃
总循环水量
850m3/h
大气压强
750mmHg
风
动
系
统
风机形式
轴流式
叶片材质
铝合金
风机转速
205转/分
风叶直径
3700mm
叶片数量
4片/套
传动方式
皮带传动
风量
293000m3/h×2
电机形式
全封闭防水型
电机功率
18.5KW×2
电源
380V/3φ/50Hz
外形
尺寸
塔高
6120mm
塔宽
6740mm
塔长
9600mm
接管
管径及
数量
进水管径
DN150mm×8
出水管径
DN300mm×2
排污管径
DN50mm×2
溢水管径
DN80mm×2
快速补水管径
DN50mm×2
自动补水管径
DN50mm×2
噪声
华西铜业
T2脱酸紫铜管Φ19mm,厚度0。6㎜, 铜管重量2480㎏,采用银焊条焊接,冷却器采用全铜。
外壳
镀锌板拼装
(覆盖一层玻璃钢板)
排风系统(风机)
富丽华风机(中国名牌)
三防铝壳
脱水器
海洋
水飘逸率≤0.1%
喷淋水泵
上海莲特
闭式冷却塔专用泵(4P)
进风格栅
海洋
PVC
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
方型横流式、逆流式冷却塔及圆型逆流式冷却塔技术参数修改表型号DBHZ 冷吨数(RT)冷却水量m³/h 外形尺寸(mm) 风机电机进塔水压104Pa重量(kg)噪声Db(A) 28℃27℃25℃L W H h D(MM) G(m³/h)KW×台数干重湿重80 117.9 80 92 108 3920 1800 2264 750 1500 38 2.2× 1 4.4 1710 3368 54.6100 147.4 100 115 136 **** **** 2668 750 1800 68 4.0× 1 4.8 1810 3606 55 125 189.7 125 148 170 4620 2380 2668 800 1800 75 4.0 × 1 4.8 2240 4660 55.1 150 220.5 150 172 204 4620 2960 2668 800 2100 89 4.0 × 1 4.8 2665 5650 55.1 175 256.4 175 200 238 4920 3460 3113 850 2400 105 5.5 × 1 5.2 2987 6340 55.6 200 294.9 200 230 272 4920 3800 3113 850 2800 140 7.5 × 1 5.2 3205 7200 55.7 250 379.4 250 287 340 4620 5760 2668 800 1800 166 4.0 × 2 4.8 4480 9320 56.2 300 441 300 344 408 4620 6720 2668 800 2100 186 4.0× 2 4.8 5330 11300 56.3 350 512.8 350 400 276 4920 6920 3113 850 2400 205 5.5 × 2 5.2 5974 12680 56.7 400 589.8 400 460 544 4920 7600 3113 850 2400 248 7.5 × 2 5.2 6410 14400 57.3 450 661.5 450 516 612 4620 10080 2668 800 1800 280 4.0× 3 4.8 7995 16950 57.1 525 769.2 525 600 714 4920 10380 3113 850 2400 325 5.5× 3 5.2 8960 19020 57.1 600 884.7 600 690 816 4920 11400 3113 850 2400 370 7.5× 3 5.2 9615 21600 56.6 700 1025.6 700 800 952 4920 13840 3113 850 2400 420 5.5 × 4 5.2 11948 25360 56.4 800 1179.6 800 920 1088 4920 15200 3113 850 2400 480 7.5× 4 5.2 12820 28800 56.3 900 1323 900 1032 1224 4620 20160 2668 800 2100 530 4.0 × 6 4.8 15990 33900 56 1050 1538.4 1050 1200 1428 4920 20760 3113 850 2400 600 5.5× 6 5.2 17922 38040 55.8 1200 1769.4 1200 1380 1632 4920 22800 3113 850 2400 722 7.5 × 6 5.2 19230 43200 55.5 说明:1、标准设计工况:干球温ᆭ31.5℃,湿球温ᆭ28℃,大气压ロ99400Pa,进水温ᆭ42℃,出水温ᆭ32℃;2、可以多台并联组合成各种水量的冷却塔组;3、结构本身赋予产品优良的低噪声性能(填料底无淋雨区,因此没有滴水噪声);4、垂直安装高度低,适用于某些特殊场所;5、采用机翼型空腹结构大直径、大面积、低转速、低动压玻璃钢风机叶片,使用该类冷却塔具有节能、低噪的显著特点;6、超低噪声冷却塔于进出风口设置高效降噪装置,使同级别冷却塔有效降噪ᄒ5dB(A);7、各湿球温度( T)的冷却水量都是以进水温ᆭt1=37℃,出水温ᆭt2=32℃,水温降△t=5℃的工况,其冷吨数¥ 27℃(T)1RT=3900kkal/h折算的。
8、进塔水压以基座底面为准,其水压相当于进入配水箱接口的自由水头 1.53Pa,即等ホ1.5米水头。
9、噪声以进风百叶窗外塔的当量直径远距地面 1.5米高トdB(A)值。
型号DBHZ 冷吨数(RT)冷却水量m³/h 外形尺寸(mm) 风机电机进塔水压104Pa重量(kg)噪声Db(A) 28℃27℃25℃L W H h D(MM) G(m³/h)KW×台数干重湿重80 117.9 80 92 108 3920 1800 2264 750 1200 38 2.2× 1 4.4 1710 3368 54.6100 147.4 100 115 136 **** **** 2668 750 1500 63 3.0× 1 4.8 1810 3606 55 125 189.7 125 148 170 4620 2380 2668 800 1800 75 4.0 × 1 4.8 2240 4660 55.1 150 220.5 150 172 204 4620 2960 2668 800 2100 85.8 4.0 × 1 4.8 2665 5650 55.1 175 256.4 175 200 238 4920 3460 3113 850 2400 98 5.5 × 1 5.2 2987 6340 55.6 200 294.9 200 230 272 4920 3800 3113 850 2400 117 7.5 × 1 5.2 3205 7200 55.7 250 379.4 250 287 340 4620 5760 2668 800 1800 146 4.0 × 2 4.8 4480 9320 56.2 300 441 300 344 408 4620 6720 2668 800 2100 171.6 4.0× 2 4.8 5330 11300 56.3 350 512.8 350 400 276 4920 6920 3113 850 2400 196 5.5 × 2 5.2 5974 12680 56.7 400 589.8 400 460 544 4920 7600 3113 850 2400 234 7.5 × 2 5.2 6410 14400 57.3 450 661.5 450 516 612 4620 10080 2668 800 1800 257.4 4.0× 3 4.8 7995 16950 57.1 525 769.2 525 600 714 4920 10380 3113 850 2400 294 5.5× 3 5.2 8960 19020 57.1 600 884.7 600 690 816 4920 11400 3113 850 2400 351 7.5× 3 5.2 9615 21600 56.6 700 1025.6 700 800 952 4920 13840 3113 850 2400 392 5.5 × 4 5.2 11948 25360 56.4 800 1179.6 800 920 1088 4920 15200 3113 850 2400 468 7.5× 4 5.2 12820 28800 56.3 900 1323 900 1032 1224 4620 20160 2668 800 2100 514.6 4.0 × 6 4.8 15990 33900 56 1050 1538.4 1050 1200 1428 4920 20760 3113 850 2400 588 5.5× 6 5.2 17922 38040 55.8 1200 1769.4 1200 1380 1632 4920 22800 3113 850 2400 702 7.5 × 6 5.2 19230 43200 55.51、采用槽式玻系统,玻均匀、不易叮;2、淋水填料本身带有蜂窝状收水器,收水效果极佳,使冷却塔的飘水损失降0.01%以内;3、结构简洁,运行重量低,塔顶设置检修平台,维护检修更为方便;4、各湿球温度( T)的冷却水量都是以进水温ᆭt1=37℃,出水温ᆭt2=32℃,水温降△t=5℃的工况,其冷吨数¥27℃(T)1RT=3900kkal/h折算的。
5、进塔水压以基座底面为准,其水压相当于进入配水箱接口的自由水ヒ1.53Pa,即等ホ1.5米水头。
6、噪声以遮声板外塔的当量直径远,不计遮声面积,距地面 1.5米高トdB(A)值。
型号参数名28 ℃冷却水量(m 3 /h )27 ℃冷却水量(m 3 /h )主要尺寸(mm)风量(m 3 /h )风机直径(mm)电机功率(kw)重量(t)进水压力噪声dB(A)当量直径5 o C 5 o C 5 o C 5 o C高度宽度B自重运转重10 4 Pa Dm10m16m Dm(m)DFNL-100100 74.4 118.7 86 38302100 62000 1500 3.01.4705 26.2 59 52 47 3.02DFNDP-100 4390 1.836 3.18 DFNGP-100 4690 2.215 5.48DFNL-200200 148.9 237.4 172.1 43403100 115000 2400 7.52.6353.666.5 62 55.6 52.3 4.15DFNDP-200 4960 3.0175 5.4 DFNGP-200 5260 3.744 10.18DFNL-300300 224.9 350.6 258.3 50104300 158600 3400 113.74 5.235.8 62 57.8 54.4 4.94DFNDP-300 5690 4.284 7.72 DFNGP-300 5990 5.0235 14.14DFNL-400400 299.9 467.4 344.4 53004800 213000 3800 18.54.505 6.416 62.5 58.8 55.7 5.51DFNDP-400 6040 5.185 9.52 DFNGP-400 6340 5.916 17.29DFNL-500500 374.9 584.3 430.4 59005500 365000 4800 225.61 7.986.4 62.5 59.3 56.2 6.08DFNDP-500 6700 6.443 11.78 DFNGP-500 7000 7.344 21.26DFNL-600600 448.5 698.9 514.9 61406000 470000 4800 227.157 10.086.5 62.5 60.5 57.4 6.88DFNDP-600 6980 8.228 14.95 DFNGP-600 7280 9.2225 26.92DFNL-750750 561.7 875.3 644.9 64406800 400000 4200 229.18 12.886.8 63 61.4 58.47.79DFNDP-750 7290 10.5485 19.12 DFNGP-750 7590 11.764 34.42DFNL-900900 673.4 1049.5 773.2 69507300 500000 4700 3010.625 157 63.8 62.9 60 8.36DFNDP-900 7900 12.206 22.19DFNGP-900 8200 13.5405 39.75DFNL-10501050 786.6 1225.9 903.1 71507800 556000 4700 3012.835 18.027 64.6 63.1 53.9 8.93DFNDP-1050 8100 14.637 26.22DFNDP-1050 8400 16.099 46.141.标准设计工况:干球温度31.5℃,湿球温度28℃,大气压力99400Pa,进水温度42℃,出水温度32℃;2.选用斜梯形波方塔专用填料,热力性能优良、通风阻力小,使该类冷却塔达到结构紧凑、占地面积小的设计目的;3.采用机翼型空腹结构大直径、大面积、低转速、低动压玻璃钢风机叶片,使用该类冷却塔具有节能、低噪的显著特点;4.超低噪声冷却塔于进出风口及淋雨区设置高效降噪装置,使同级别冷却塔有效降噪达5dB(A);5.可以进行多种形式的并联组合,更适合大水量的循环冷却水系统使用;6.采用固定布水系统,选用ABS多层流低压淋水喷头,布水均匀、使用寿命长,且配水压头低,有利于节省系统配水动力;7.布水管上设置BO-160/45不对称收水器装置,收水效果极佳,使冷却塔的飘水损失降至0.01%以内;8.塔体框架可选用Q-235型材、304不锈钢型材、FRP型材制作,“304/FRP”框架可适用于循环水PH低至1.0以内的酸性环境下使用;9.水量800m3/h的冷却塔框架可采用钢筋混凝土框架,该框架虽施工周萁略长、一次性投资较高,但具使用寿命长、维护费用低等优质,用户可视实际情况选择;10如循环水浊度长期高至50ppm以上,或含油污等杂质,则需视水质条件选用PVC网格填料或304不锈钢挂板点滴填,该填料适用循环水浊度可扩展至450ppm;11.结构稳固,塔顶设置检修平台,维护检修更为方便;型号参数名28 ℃冷却水量(m3/h )27 ℃冷却水量(m3/h)主要尺寸(mm)风量(m3/h)风机直径(mm)电机功率(kw)重量(t)进水压力噪声dB(A)当量直径10 ℃20 ℃25 ℃10 ℃20 ℃25 ℃总高度宽度B自重运转重10 4 Pa Dm Dm(m)GFNL-757563.965.886.373.671.838302100680001500 3.01.471 1.946.259 3.02GFNDP-754390 1.836 3.04 GFNGP-754690 2.125 5.41GFNL-10010089.287.711598.195.740502600750001800 4.02.04 2.686.360.5 3.47GFNDP-1004670 2.304 3.89 GFNGP-1004970 2.7297.08GFNL-150150137.4136.2172.2150.2147.7484031001240002400 5.52.6353.526.562 4.15GFNDP-1505460 3.018 5.26 GFNGP-1505760 3.74410.04GFNL-200200182.8181.3229.1199.8196.55010380016100028007.53.574.765.862 4.94GFNDP-2005690 4.1147.24 GFNGP-2005990 4.85413.66GFNL-250250228.2226.3286249.4245.3530042002050002800114.3355.79662.5 5.51GFNDP-2506040 5.0158.9 GFNGP-2506340 5.6716.67GFNL-300300273.6271.3342.9299.1294.1590045002410003400115.447.236.462.5 6.08GFNDP-3006700 6.27311.02 GFNGP-30070007.17420.5GFNL-400400364.4361.4456.7398.3391.861405500321000420018.56.9879.336.562.5 6.88GFNDP-40069808.05814.2GFNGP-40072809.05326.16GFNL-500500455.2454.5570.5497.6489.4644068004010004700229.01126.8637.79GFNDP-500729010.3818.22 GFNGP-500759011.5933.52GFNL-600600546541.5684.3596.9587.16950730048100050003010.4613.97763.88.36GFNDP-600790012.0421.15 GFNGP-600820013.3738.71GFNL-700700638632.779.6697.4685.97150780056000047003012.6716.84764.68.93GFNDP-700810014.4725.05 GFNGP-700840015.9345.02说明:表中所列为湿球温度τ=28 o C ,τ=27 o C工况下;Δt=5 o C 的t1=37 o C,t2=32 o C; Δt=8 o C时t1=40 o C,t2=32 o C的冷却水量DBNL3系列低噪声型逆流冷却塔主要参数表型号参数T=28℃冷却水量(m³/h)T=27℃冷却水量(m³/h)主要尺寸(mm)风量(m³/h)风机直径(mm)电机功率(KW)重量(KG) 进水压力104pa噪声dB(A) 直径Dm △t=5℃△t=8℃△t=5℃△t=8℃高度最大直径自重运转重Dm 10m 16mDBNL3-12 12 9 15 10 1750 1210 7200 600 0.55 206 484 1.96 54 40.3 36.5 1.5 DBNL3-20 20 15 24 17 1850 1460 11600 700 0.75 230 514 2 54 41.1 37.5 1.5 DBNL3-30 30 22 35 27 1960 1750 15000 800 0.8 406 956 2.21 55 43.5 39.9 1.8 DBNL3-40 4030463420421780205001000 1.14781118 2.65543.539.9 1.8 DBNL3-505037574426302215320001200 2.25961480 2.655544.741.1 2.1 DBNL3-606044685126502215383001200 2.26421592 2.95645.742.1 2.1 DBNL3-707051796028402629392001500 3.07902064 2.78564743 2.5 DBNL3-808061927028402629434001500 3.08752243 3.0356.547.543.5 2.5 DBNL3-100100 74 114 86 2880 2840 56000 1500 3.0 973 3064 2.86 57 50 46 3 DBNL3-125 125 92 142 108 3544 3134 67200 1800 4 1063 3290 3.15 58 50.7 47.4 3 DBNL3-150 150 112 171 129 3553 3332 84000 2000 4 1695 4125 2.9 58.5 52 48.6 3.6 DBNL3-175 175 131 200 150 **** **** 94300 2400 5.5 1835 4461 3.15 59.5 53 49.6 3.6 DBNL3-200 200 153 231 180 **** **** 112000 2400 7.5 2132 5592 3.01 60 54.6 51.3 4.2 DBNL3-250 250 186 283 215 4085 4342 134300 2800 7.5 2344 6365 3.26 61 55.6 52.3 4.2 DBNL3-300 300 225 334 260 4223 5134 168000 3400 11 3558 9229 3.5 61 56.8 53.5 5DBNL3-350 350 267 395 304 4473 5134 187400 3400 15 3860 9906 3.75 61.5 57.3 54 5 DBNL3-400 400 301 455 341 4618 6044 224000 3800 15 4300 12086 3.6 62 58.8 55.7 5.9 DBNL3-450 450 343 514 387 4868 6044 242000 4200 18.5 4646 13464 3.85 62 58.8 55.7 5.9 DBNL3-500 500 375 576 427 5219 6746 280000 4700 22 5768 16258 3.7 62 60 56.9 6.6 DBNL3-600 600 454 680 516 5719 6746 302200 5000 30 6570 18360 4.2 63 61 57.4 6.6 DBNL3-700 700 528 790 600 5589 7766 393500 5000 18.5 6915 23194 3.95 63 61.4 58.4 7.6 DBNL3-800 800 590 890 685 6089 7766 408000 5000 22 7983 25982 4.45 63 61.4 58.4 7.6 DBNL3-900 900 685 1035 790 6040 8836 505200 6000 22 8934 32568 4.25 63.5 62.6 59.7 8.6 DBNL3-1000 1000 783 1139 880 6540 8836 510300 6000 30 10560 36420 4.75 64 63.1 60.2 8.6 说明: 1、噪声为标准点Dm测定值,即距塔壁直径远,距基础1.5米高(当塔径小于1.5米时取 Dm=1.5米)。
