运算放大器_参数详解
运算放大器参数详解(二)
运算放大器参数详解(二)运算放大器参数详解1. 引言运算放大器（Operational Amplifier，简称Op-Amp）是电子电路中最常用的集成电路之一，具有高增益、高输入阻抗和低输出阻抗等特点。
本文将详细解释运算放大器的几个重要参数。
2. 增益增益是运算放大器最重要的性能指标之一，通常用电压增益表示。
它可以分为三个级别：•开环增益：即放大器内部的增益，通常非常大，可以达到几十万或更高。
•差模输入电压增益：当放大器的两个输入端有差异时，输出的增益。
•单端输入电压增益：当放大器的一个输入端和参考电位有差异时，输出的增益。
3. 带宽带宽是指运算放大器能正常工作的频率范围。
一般来说，带宽越大越好。
带宽的计算公式为：[ = ]4. 输入电阻和输出阻抗输入电阻是指放大器的输入端对电压信号的阻抗，输出阻抗是指输出端对负载的阻抗。
一般来说，输入电阻越大越好，输出阻抗越小越好。
它们可以影响放大器的稳定性和性能。
5. 器件参数器件参数是指运算放大器本身的特性参数，如偏置电流、输入偏置电流和漂移、噪声等。
这些参数对放大器的性能和稳定性有重要影响，需要根据具体应用进行选择。
•偏置电流：放大器输入端的直流电流。
•输入偏置电流和漂移：输入端电流和漂移对放大器的性能和稳定性有影响。
•噪声：放大器的噪声对信号的清晰度和精度有直接影响。
6. 综合性能指标基于以上参数和特点，可以综合评估运算放大器的性能，如稳定性、线性度、精度和动态性能等。
这些指标可以帮助选择合适的运放器件，以满足具体应用的需求。
结论运算放大器是电子电路中不可或缺的重要元件，准确了解和理解运算放大器的参数对于正确设计和选择放大器至关重要。
只有综合考虑各项参数，才能选择适合自己应用的运放器件，并获得理想的性能。
运算放大器参数详解
运算放大器参数详解运算放大器（通常简称为运放）是一种广泛应用于模拟信号处理领域的电子器件。
它被广泛应用于各种不同的电子设备中，包括音频放大器、模拟电路、数字电路等。
以下是对运算放大器参数的详细解释：1. 带宽增益乘积：这是运算放大器的一个重要指标，它等于开环带宽与开环增益的乘积。
这个参数可以用来估算运放在高频应用中的性能。
2. 开环增益：开环增益是运算放大器在没有反馈的情况下，输入电压与输出电压之比。
这是一个衡量运放放大能力的参数。
3. 最大差模输入电压：这是指运放可以接受的最大差分输入电压。
超过这个电压，运放可能会被损坏。
4. 最大共模输入电压：这是指运放可以接受的最大共模输入电压。
超过这个电压，运放可能会被损坏。
5. 最大输出电压：这是指运放在安全工作范围内可以输出的最大电压。
超过这个电压，运放可能会被损坏。
6. 电源电压范围：这是指运放正常工作所需的最小和最大电源电压。
低于最小电压，运放可能无法正常工作；高于最大电压，运放可能会被损坏。
7. 功耗：这是指运放在正常工作条件下消耗的功率。
这是一个重要的环保指标，因为电子设备的功耗直接影响到其热量产生和能源消耗。
8. 输入阻抗：这是指运放在没有反馈的情况下，输入端的电阻抗。
这个参数可以影响运放在特定应用中的性能。
9. 输出阻抗：这是指运放在没有反馈的情况下，输出端的电阻抗。
这个参数可以影响运放在特定应用中的性能。
10. 带宽增益乘积与最大带宽：带宽增益乘积是指运算放大器在特定频率下达到特定增益所需的带宽，通常以Hz为单位表示。
最大带宽是指运放在不失真的情况下可以处理的最高频率信号。
这两个参数共同决定了运算放大器处理高频信号的能力。
11. 建立时间：这是指运算放大器从启动到达到最终输出值所需的时间。
这个参数对于需要快速响应的电路设计来说非常重要。
12. 失调电压：这是指运算放大器在没有输入信号的情况下，输出端的直流偏置电压。
这个参数可能会对电路的直流性能产生影响。
运算放大器常见参数解析
运算放大器常见参数解析运算放大器是一种功率放大器，可以将输入电压放大到更大的输出电压，同时保持输入电压与输出电压之间的线性关系。
在电子设备与电路中广泛应用，例如音频放大器、通信系统等。
下面将对运算放大器的常见参数进行解析。
1.增益(Av)：运算放大器的增益即输出电压与输入电压之间的比值，通常用一个数字表示。
增益越大，输出信号放大倍数就越高。
运算放大器通常有固定增益和可调增益两种类型。
2. 输入偏置电压(Vos)：运算放大器的输入端有一个微小的直流偏置电压，即输入电压接近于零时实际电压。
输入偏置电压可以引起输出偏置电压，影响放大器的性能。
常见解决方法是使用一个偏置调零电路来降低输入偏置电压。
3.输入偏置电流(Ib)：运算放大器的输入端也有一个微小的直流偏置电流。
输入偏置电流过大会引起伪输出电压，并对信号放大造成影响。
输入偏置电流可以通过使用PN结和电流源进行补偿。
4. 输入电阻(Rin)：输入电阻是指运算放大器输入端对外部电路的等效电阻。
输入电阻越大，输入电压的损失就越小，维持输入信号的原始性。
输入电阻对应于差模模式和共模模式。
5.带宽(BW)：运算放大器的带宽是指输出信号能够跟随输入信号的频率范围。
带宽越高，放大器能够处理更高频率的信号。
带宽可以通过增加放大器的带宽限制元件来提高。
6. 输出电阻(Rout)：输出电阻是指运算放大器输出端对外部电路的等效电阻。
输出电阻影响着输出电压的稳定性和与外部电路的匹配性。
输出电阻越小，输出电压与负载电阻的影响就越小。
7.摆幅(Av)：摆幅是指运算放大器能够提供的最大输出电压幅值。
摆幅取决于供电电源电压和运算放大器内部极限电压。
摆幅越大，放大器能够输出的电压范围就越广。
8.直流增益(Ao)：直流增益是指运算放大器在输入信号频率为零时的增益。
直流增益可以决定运算放大器的静态精度，即输出电压与输入电压之间的比值。
9.共模抑制比(CMRR)：共模抑制比是指运算放大器对共模信号的压制能力。
运算放大器参数说明及选型指南
运算放大器参数说明及选型指南一、运放的参数说明：1.增益：运算放大器的增益是指输出信号与输入信号之间的比值，通常用V/V表示。
增益可以是固定的，也可以是可调的。
增益决定了输出信号相对于输入信号的放大程度。
2.带宽：运算放大器的带宽是指在其增益达到-3dB时的频率范围。
带宽决定了运放的工作频率范围，对于高频应用，需要选择具有宽带宽的运放。
3.输入偏置电压：输入偏置电压是指在无输入信号时，运放输入端的直流偏置电压。
输入偏置电压可能会引入偏置误差，对于精密测量电路，需要选择输入偏置电压尽可能小的运放。
4.输入偏置电流：输入偏置电流是指在无输入信号时，运放输入端的直流偏置电流。
输入偏置电流可能会引起输入端的电平漂移，对于高精度应用，需要选择输入偏置电流尽可能小的运放。
5.输入偏置电流温漂：输入偏置电流温漂是指输入偏置电流随温度变化的比例。
输入偏置电流温漂可能会导致运放的工作点发生变化，对于温度变化较大的应用，需要选择输入偏置电流温漂较小的运放。
6.输入噪声：输入噪声是指在无输入信号时，运放输入端产生的噪声。
输入噪声可能会影响信号的纯净度，对于低噪声应用，需要选择输入噪声较低的运放。
7.输出电流：输出电流是指运放输出端提供的最大电流。
输出电流决定了运放的输出能力，在驱动负载电流较大的应用中，需要选择输出电流较大的运放。
8.输出电压：输出电压是指运放输出端能够提供的最大电压。
输出电压决定了运放的输出范围，在需要大幅度信号放大的应用中，需要选择输出电压较大的运放。
二、选型指南：1.确定应用需求：根据实际应用需求确定所需的放大倍数、带宽、输入/输出电压等参数。
例如，对于音频放大器，需要考虑音频频率范围、输出功率等因素。
2.选择性能指标：根据应用需求选择合适的性能指标。
不同应用对各个参数的要求可能会有所差异，需根据实际情况进行权衡与选择。
3.查询产品手册：查询供应商的产品手册或网站，获取相关产品的详细参数信息。
产品手册通常会提供各项参数的典型值和极限值，可以用于评估是否满足需求。
运放参数详解以及参数测试原理和电路11
运放参数解析定义大全一、单位增益带宽GB单位增益带宽定义为：运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。
单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理的信号频率和信号需要的增益后，可以计算出单位增益带宽，用以选择合适的运放。
这用于小信号处理中运放选型。
二、运放的带宽是表示运放能够处理交流信号的能力对于小信号，一般用单位增益带宽表示。
单位增益带宽，也叫做增益带宽积，能够大致表示运放的处理信号频率的能力。
例如某个运放的增益带宽=1MHz，若实际闭环增益=100，则理论处理小信号的最大频率1MHz/100=10KHz。
对于大信号的带宽，即功率带宽，需要根据转换速度来计算。
对于直流信号，一般不需要考虑带宽问题，主要考虑精度问题和干扰问题。
1、运放的带宽简单来说就是用来衡量一个放大器能处理的信号的频率范围，带宽越高，能处理的信号频率越高，高频特性就越好，否则信号就容易失真，不过这是针对小信号来说的，在大信号时一般用压摆率（或者叫转换速率）来衡量。
2、比如说一个放大器的放大倍数为n倍，但并不是说对所有输入信号的放大能力都是n倍，当信号频率增大时，放大能力就会下降，当输出信号下降到原来输出的0.707倍时，也就是根号2分之一，或者叫减小了3dB，这时候信号的频率就叫做运放的带宽。
3、当输出信号幅度很小在0.1Vp-p以下时，主要考虑增益带宽积的影响。
就是Gain Bandwidth=放大倍数*信号频率。
当输出信号幅度很大时，主要考虑转换速率Sr的影响，单位是V/uS。
在这种情况下要算功率带宽，FPBW=Sr/2πVp-p。
也就是在设计电路时要同时满足增益带宽和功率带宽。
三、运放关于带宽和增益的主要指标以及定义1、开环带宽：开环带宽定义为，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得开环电压增益从运放的直流增益下降3db（或是相当于运放的直流增益的0.707）所对应的信号频率。
运算放大器参数详解
运算放⼤器参数详解运算放⼤器参数详解技术2010-12-19 22:05:36 阅读80 评论0 字号：⼤中⼩订阅运算放⼤器（常简称为“运放”）是具有很⾼放⼤倍数的电路单元。
在实际电路中，通常结合反馈⽹络共同组成某种功能模块。
由于早期应⽤于模拟计算机中，⽤以实现数学运算，故得名“运算放⼤器”，此名称⼀直延续⾄今。
运放是⼀个从功能的⾓度命名的电路单元，可以由分⽴的器件实现，也可以实现在半导体芯⽚当中。
随着半导体技术的发展，如今绝⼤部分的运放是以单⽚的形式存在。
现今运放的种类繁多，⼴泛应⽤于⼏乎所有的⾏业当中。
历史直流放⼤电路在⼯业技术领域中，特别是在⼀些测量仪器和⾃动化控制系统中应⽤⾮常⼴泛。
如在⼀些⾃动控制系统中，⾸先要把被控制的⾮电量（如温度、转速、压⼒、流量、照度等）⽤传感器转换为电信号，再与给定量⽐较，得到⼀个微弱的偏差信号。
因为这个微弱的偏差信号的幅度和功率均不⾜以推动显⽰或者执⾏机构，所以需要把这个偏差信号放⼤到需要的程度，再去推动执⾏机构或送到仪表中去显⽰，从⽽达到⾃动控制和测量的⽬的。
因为被放⼤的信号多数变化⽐较缓慢的直流信号，分析交流信号放⼤的放⼤器由于存在电容器这样的元件，不能有效地耦合这样的信号，所以也就不能实现对这样信号的放⼤。
能够有效地放⼤缓慢变化的直流信号的最常⽤的器件是运算放⼤器。
运算放⼤器最早被发明作为模拟信号的运算（实现加减乘除⽐例微分积分等）单元，是模拟电⼦计算机的基本组成部件，由真空电⼦管组成。
⽬前所⽤的运算放⼤器，是把多个晶体管组成的直接耦合的具有⾼放⼤倍数的电路，集成在⼀块微⼩的硅⽚上。
第⼀块集成运放电路是美国仙童（fairchild）公司发明的µA741，在60年代后期⼴泛流⾏。
直到今天µA741仍然是各⼤学电⼦⼯程系中讲解运放原理的典型教材。
原理运放如上图有两个输⼊端a,b和⼀个输出端o.也称为倒向输⼊端(反相输⼊端),⾮倒向输⼊端(同相输⼊端)和输出端.当电压加U-加在a端和公共端(公共端是电压的零位,它相当于电路中的参考结点.)之间,且其实际⽅向从a 端指向公共端时,输出电压U实际⽅向则⾃公共端指向o端,即两者的⽅向正好相反.当输⼊电压U+加在b端和公共端之间,U与U+两者的实际⽅向相对公共端恰好相同.为了区别起见,a端和b 端分别⽤"-"和"+"号标出,但不要将它们误认为电压参考⽅向的正负极性.电压的正负极性应另外标出或⽤箭头表⽰.反转放⼤器和⾮反转放⼤器如下图：⼀般可将运放简单地视为：具有⼀个信号输出端⼝（Out）和同相、反相两个⾼阻抗输⼊端的⾼增益直接耦合电压放⼤单元，因此可采⽤运放制作同相、反相及差分放⼤器。
运算放大器的参数
运算放大器的参数运算放大器（Op-amp）是一种电子元件，具有高放大度、高输入阻抗和低输出阻抗等特性。
它的性质可以通过一系列参数来描述，这些参数包括：放大倍数、输入电阻、输出电阻、共模抑制比、带宽等，下面我们将逐一介绍它们的意义和作用。
1、放大倍数放大倍数是指在没有反馈的情况下，运算放大器输出电压与输入电压之间的比值。
放大倍数可以表示为Av，其单位为V/V（伏特/伏特）。
一个典型的运算放大器的放大倍数可以高达10万倍，相比之下，普通的放大器通常只有100-1000倍的放大倍数。
放大倍数在运算放大器的设计和使用中起着至关重要的作用，它决定了运算放大器的放大能力。
因此，放大倍数也是评价运算放大器性能的重要参数之一。
2、输入电阻输入电阻是运算放大器输入端的电阻。
在使用运算放大器时，有时需要对电路输入信号进行一些特殊的处理，如滤波、放大等等。
此时输入电阻就是一个很关键的参数，它决定了输入信号是否能够准确地被引入运算放大器中。
输入电阻通常用Rin表示，其单位为欧姆（Ω），一般情况下，运算放大器的输入电阻在百万至千万的范围内，因此，它的输入阻抗非常高，对于输入信号来说，它的影响非常小。
所以，输入电阻也被称为“高阻输入”。
3、输出电阻输出电阻是运算放大器输出端的电阻。
输出电阻可以理解为运算放大器内部电路的内部电阻。
输出端电阻通常用Ro表示，单位为欧姆（Ω）。
运算放大器的输出电阻对于电路的使用有着重要的意义，它决定了能否输出一个强有力的信号。
当负载电路阻值很大的时候，输出电阻才能够填补电路的空隙，否则，信号源的输出电平无法被放大到期望的水平4、共模抑制比共模抑制比是衡量运算放大器对共模干扰的抑制能力的参数。
共模抑制比可以理解为运算放大器内部电路在处理共模信号时，处理能力与处理差分信号时的处理能力之比。
在运算放大器的工作中，由于接触共模信号所产生的电荷、辐射和传导噪声、地线反射等引起的共模干扰是不可避免的。
而共模抑制比可以有效地抑制这些噪声干扰，使得运算放大器输出的信号不会因为共模信号干扰而失真。
运放参数详解超详细
运放参数详解超详细运放，全称为运算放大器，是一种主要用于电子设备中的放大电路。
它能够接收输入信号并在输出端放大，以达到放大信号的效果。
运放广泛应用于放大、滤波、积分、微分、求和、差分等电路中，是现代电子电路中不可或缺的元件之一在使用运放时，需要了解一些重要的参数，这些参数将影响到运放的性能和应用。
下面将详细介绍一些常见的运放参数：1.增益：增益指的是输入信号经过运放放大后的输出信号与输入信号之间的比例关系。
增益可以是小信号增益，即输入信号幅度相对较小的情况下的增益；也可以是大信号增益，即输入信号幅度较大的情况下的增益。
通常使用dB（分贝）来表示增益大小。
2.带宽：带宽是指运放能够正确放大的频率范围。
在带宽之外的信号将会被放大产生失真。
带宽通常以Hz（赫兹）表示，常见的运放带宽为几百kHz到几GHz。
3.输入电阻：输入电阻指的是运放输入端的电阻阻抗。
输入电阻越大，表示输入信号的损耗越小，输出信号与输入信号之间的电压差会更小。
输入电阻一般以欧姆（Ω）表示。
4.输出电阻：输出电阻指的是运放输出端的电阻阻抗。
输出电阻越小，表示运放输出信号的能力越强，能够驱动更大的负载。
输出电阻一般以欧姆（Ω）表示。
5.失调电流：失调电流是指运放输入端的两个输入电流之间的差异。
失调电流越小，表示运放的两个输入端能够更好地匹配，从而减小了对输入信号的失真。
失调电流一般以安培（A）表示。
6.偏置电压：偏置电压是指运放两个输入端相对于公共模式电压的偏差。
偏置电压越小，表示运放能够更好地接近理想运算放大器模型，减小了对输入信号的失真。
偏置电压一般以伏特（V）表示。
7.输出偏置电压：输出偏置电压是指运放输出端相对于公共模式电压的偏差。
输出偏置电压越小，表示运放输出信号更加准确，能够更好地匹配输入信号。
输出偏置电压一般以伏特（V）表示。
8.运放噪声：运放噪声是指运放输出信号中存在的由运放本身引起的随机噪声。
运放噪声分为输入噪声和输出噪声，通常以nV/√Hz（纳伏特/根赫兹）表示。
运算放大器的主要参数
02
输出参数
输出阻抗
总结词
输出阻抗是运算放大器的一个重要参数，它决定了放大器输出信号的损失程度。
详细描述
输出阻抗定义为运算放大器输出端的电阻抗，它反映了放大器对输出信号的阻碍作用。输出阻抗越大 ，信号在输出端的损失越大，信号保真度越低。因此，在选择运算放大器时，应尽量选择具有较低输 出阻抗的型号，以减小信号损失。
03
直流参数
直流增益
总结词
直流增益是运算放大器的重要参数，表示放大器对直流信号的放大能力。
详细描述
直流增益是指在直流条件下，输出电压与输入电压的比值，通常用分贝或倍数表 示。它是衡量运算放大器放大能力的重要指标，一般要求具有较高的增益值。
输入失调电压
总结词
输入失调电压是运算放大器的静态参数，表 示输入端在没有输入信号时，由于内部晶体 管的不对称性所产生的电压差。
详细描述
电源电流是衡量运算放大器功耗的重要参数，它反映了 运算放大器在正常工作状态下对电源的负载能力。较小 的电源电流意味着较低的功耗和发热，有助于提高运算 放大器的可靠性。在选择运算放大器时，应考虑其电源 电流与系统电源的负载能力相匹配。
功耗
总结词
功耗是运算放大器在工作过程中消耗的能量，通常以瓦特（W）为单位表示。
运算放大器的主要参数
目录
• 输入参数 • 输出参数 • 直流参数 • 交流参数 • 电源参数
01
输入参数
输入偏置电流
总结词
输入偏置电流是运算放大器在无输入信号时，输入端的直流 电流。
详细描述
输入偏置电流表示运算放大器在静态时，输入端的直流电流 大小。它反映了运算放大器输入级的直流状态。输入偏置电 流的大小会影响运算放大器的精度和线性度，因此在实际应 用中需要对其进行精确控制。
运放性能参数详解大全
运放参数解析定义全一、单位增益带宽GB单位增益带宽定义为：运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。
单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理的信号频率和信号需要的增益后，可以计算出单位增益带宽，用以选择合适的运放。
这用于小信号处理中运放选型。
二、运放的带宽是表示运放能够处理交流信号的能力对于小信号，一般用单位增益带宽表示。
单位增益带宽，也叫做增益带宽积，能够大致表示运放的处理信号频率的能力。
例如某个运放的增益带宽=1MHz，若实际闭环增益=100，则理论处理小信号的最大频率1MHz/100=10KHz。
对于大信号的带宽，即功率带宽，需要根据转换速度来计算。
对于直流信号，一般不需要考虑带宽问题，主要考虑精度问题和干扰问题。
1、运放的带宽简单来说就是用来衡量一个放大器能处理的信号的频率范围，带宽越高，能处理的信号频率越高，高频特性就越好，否则信号就容易失真，不过这是针对小信号来说的，在大信号时一般用压摆率（或者叫转换速率）来衡量。
2、比如说一个放大器的放大倍数为n倍，但并不是说对所有输入信号的放大能力都是n倍，当信号频率增大时，放大能力就会下降，当输出信号下降到原来输出的0.707倍时，也就是根号2分之一，或者叫减小了3dB，这时候信号的频率就叫做运放的带宽。
3、当输出信号幅度很小在0.1Vp-p以下时，主要考虑增益带宽积的影响。
就是Gain Bandwidth=放大倍数*信号频率。
当输出信号幅度很大时，主要考虑转换速率Sr的影响，单位是V/uS。
在这种情况下要算功率带宽，FPBW=Sr/2πVp-p。
也就是在设计电路时要同时满足增益带宽和功率带宽。
三、运放关于带宽和增益的主要指标以及定义1、开环带宽：开环带宽定义为，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得开环电压增益从运放的直流增益下降3db（或是相当于运放的直流增益的0.707）所对应的信号频率。
运算放大器常见参数解析
运算放大器常见参数解析1. 增益（Gain）：运算放大器的增益是指输入信号经过放大器后的输出信号相对于输入信号的放大倍数。
增益通常以分贝（dB）为单位表示。
放大器的增益决定了输出信号的大小，所以选择适当的增益对于系统的设计非常重要。
2. 带宽（Bandwidth）：运算放大器的带宽是指放大器能够处理的频率范围。
带宽通常以赫兹（Hz）为单位表示。
带宽决定了放大器能够处理的输入信号频率范围，对于高频应用来说，需要选择具有较宽带宽的放大器。
3. 偏置电流（Bias Current）：运算放大器的偏置电流是指放大器输入端和输出端之间的电流，它对于放大器的性能和稳定性都十分重要。
较低的偏置电流通常可以提高放大器的性能和增益，但过低的偏置电流可能会导致放大器不稳定。
4. 偏置电压（Bias Voltage）：运算放大器的偏置电压是指放大器输入端和输出端之间的电压，它对于放大器的性能和稳定性也非常重要。
与偏置电流类似，适当的偏置电压可以提高放大器的性能，但过高或过低的偏置电压都可能会导致放大器的不稳定。
5. 输入电阻（Input Impedance）：运算放大器的输入电阻是指放大器输入端的阻抗，它决定了放大器输入端的电压和电流关系。
较高的输入电阻可以减少信号源和放大器之间的干扰和电流泄漏，从而提高放大器的性能。
6. 输出电阻（Output Impedance）：运算放大器的输出电阻是指放大器输出端的阻抗，它决定了输出信号的负载能力。
较低的输出电阻可以提高放大器的驱动能力和信号传输质量。
通常在设计中，会选择与负载匹配的输出电阻。
7. 输入偏置电压（Input Offset Voltage）：运算放大器的输入偏置电压是指放大器输入电压与基准电压之间的差值。
较小的输入偏置电压可以减少对输入信号的失真和干扰，提高放大器的性能。
8. 温度漂移（Temperature Drift）：运算放大器的温度漂移是指增益和偏置随温度变化的程度。
运算放大器的主要参数
温度范围 4
根据应用环境温度范围， 选择具有相应工作温度范 围的运算放大器。
功耗
2
根据应用对功耗的要求，
选择低功耗或高效率的运
算放大器。
封装和引脚配置 3 根据PCB设计和空间要求，
选择合适的封装和引脚配 置的运算放大器。
评估与测试方法
性能参数测试
使用测试设备对运算放大器的带 宽、增益、噪声等性能参数进行 测试和验证。
运算放大器在没有反馈时 的电压放大倍数。
STEP 03
提高方法
选用高开环增益的运算放 大器、采用负反馈电路来 提高闭环增益的稳定性。
Avo决定了运算放大器的放大 能力和精度，是评价运算放大 器性能的重要指标之一。
带宽BW
定义
运算放大器能够正常工作的频率范围。
影响
BW限制了运算放大器处理信号的能力，如果信号频率超过BW， 则运算放大器的输出将产生失真。
宽电源电压范围
为了适应不同电源电压的应用需 求，一些运算放大器具有宽电源 电压范围，可以在较宽的电源电 压范围内正常工作。
负载条件对参数的影响
输出阻抗
01
运算放大器的输出阻抗会影响其与负载之间的匹配程度，进而
影响输出电压和功率传输效率。
负载能力
02
运算放大器的负载能力指其能够驱动的最大负载电流和电压，
运算放大器主要参数的重要性
带宽
决定了放大器能够处理的信号频率范围， 影响信号的放大效果和失真程度。
输出阻抗
影响放大器与负载之间的匹配程度， 决定信号的传输效率和负载能力。
输入阻抗
影响信号源与放大器之间的匹配程度， 决定信号传输的效率和稳定性。
噪声系数
运算放大器参数
运算放大器参数
运算放大器是一种电子电路元件，它可以对输入信号进行放大、滤波、求和等运算。
运算放大器的参数对于电路设计和性能优化非常重要，以下是常见的运算放大器参数：
1. 增益：运算放大器的放大倍数，一般用电压增益表示，可以通过放大器的输出电压与输入电压的比值来计算。
2. 带宽：运算放大器的频率响应范围，即在该范围内放大器能够保持稳定的放大倍数。
3. 偏置电压：运算放大器输入端需要添加一个偏置电压才能正常工作，该电压会影响放大器的输入电平范围和输出电平范围。
4. 输入阻抗：运算放大器的输入端电阻，它会影响信号输入的负载能力和信号失真。
5. 输出阻抗：运算放大器的输出端电阻，它会影响输出信号的负载能力和信号失真。
6. 偏置电流：运算放大器的输入端需要一定的偏置电流来保持稳定的工作状态，该电流会影响输入端的输入电平范围和信号失真。
7. 跨导：运算放大器的输入端电压变化与输出电流变化的比值，也称为转移电导。
它会影响运算放大器的放大倍数和带宽。
以上是常见的运算放大器参数，不同的运算放大器型号和用途需要考虑不同的参数，以满足电路设计的要求和性能优化。
- 1 -。
运算放大器常见参数解析
运放常见参数总结1.输入阻抗和输出阻抗（Input Impedance And Output Impedance）一、输入阻抗输入阻抗是指一个电路输入端的等效阻抗。
在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。
你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。
输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。
对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。
因此，我们可以这样认为：如果是用电压源来驱动的，则输入阻抗越大越好；如果是用电流源来驱动的，则阻抗越小越好（注：只适合于低频电路，在高频电路中，还要考虑阻抗匹配问题。
另外如果要获取最大输出功率时，也要考虑阻抗匹配问题二、输出阻抗无论信号源或放大器还有电源，都有输出阻抗的问题。
输出阻抗就是一个信号源的内阻。
本来，对于一个理想的电压源（包括电源），内阻应该为0，或理想电流源的阻抗应当为无穷大。
输出阻抗在电路设计最特别需要注意但现实中的电压源，则不能做到这一点。
我们常用一个理想电压源串联一个电阻r的方式来等效一个实际的电压源。
这个跟理想电压源串联的电阻r，就是（信号源/放大器输出/电源）的内阻了。
当这个电压源给负载供电时，就会有电流I从这个负载上流过，并在这个电阻上产生I×r的电压降。
这将导致电源输出电压的下降，从而限制了最大输出功率（关于为什么会限制最大输出功率，请看后面的“阻抗匹配”一问）。
同样的，一个理想的电流源，输出阻抗应该是无穷大，但实际的电路是不可能的三、阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
阻抗匹配分为低频和高频两种情况讨论。
我们先从直流电压源驱动一个负载入手。
由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。
运算放大器主要参数
运算放大器主要参数运算放大器（Operational Amplifier，简称Op-Amp）是电子电路中的一个重要部件，广泛应用于模拟电路电路中。
它具有输入阻抗高、增益大、输出阻抗低等特点，可以起到信号放大、滤波、求积分、求微分、比较等作用。
在使用运算放大器时，需要了解其主要参数，以便选择合适的运算放大器并设计出稳定可靠的电路。
下面介绍几个常见的主要参数。
1. 增益（Gain）增益是运算放大器的一个重要指标，表示运算放大器输入和输出之间的电压增值比。
具体地，电压增益为输出电压与输入电压之比。
通常用dB（分贝）表示，公式为：voltage gain = 20*log (Vout / Vin)。
增益越大，表示放大器的输出电压变化更灵敏，适合要求精度高的应用。
但是，增益不能过大，否则容易产生噪声、漂移等问题。
2. 输入阻抗（Input Impedance）输入阻抗指运算放大器对输入信号的电阻抵抗，也就是输入端电路的电阻。
输入阻抗越高，说明输入信号被放大器“欢迎”，放大器可以提供更好的输入信号放大效果。
一般而言，输入阻抗越高，保证了信号的高噪声性，但是会降低放大器的带宽。
3. 输出阻抗（Output Impedance）输出阻抗是指运算放大器的输出端对外部电路所带来的等效电阻抗。
输出阻抗越低，说明输出信号更能维持所需的电压波形，应用范围更广。
一般而言，输出阻抗越低意味着输出信号更稳定，功率损耗更小等优点。
4. 偏置电流（Bias Current）偏置电流是指运算放大器内部存在的无输入信号时流经输入端的电流。
这种电流流过时序电阻等元器件，它们产生的电压陡度呈指数增长，这种电流有可能影响放大器和被测电路的稳定性和性能。
因此，它的大小要求越小越好。
5. 限幅电流（Slew Rate）当运算放大器输出电压变化速度很快时，就会出现斜率限制（Slew Rate）现象。
限幅电流是输出电压的变化率，量纲为伏特/微秒（V/μs），表示放大器输出端电压的变化速率。
集成电路运算放大器的主要参数
集成电路运算放大器的主要参数
1. 输入失调电压VIO
输入电压为零时，为了使集成运放的输出电压为零，在输入端加的补偿电压叫做失调电压VIO 。
2. 输入偏置电流IIB
是指集成运放输出电压为零时，两个输入端静态基极电流的平均值。
IIB=（IBN+IBP）/ 2
3. 输入失调电流IIO
是指当输出电压为零时流入放大器两输入端的静态基极电流之差。
IIO=｜IBNIBP｜
4. 温度漂移
（1）输入失调电压温漂DVIO / DT
（2）输入失调电流温漂DIIO / DT
5. 最大差模输入电压Vidmax
集成运放的反相和同相输入端所能承受的最大电压值。
6. 最大共模输入电压Vicmax
是指运放所能承受的最大共模输入电压。
7. 最大输出电流Iomax
是指运放所能输出的正向或负向的峰值电流。
8. 开环差模电压增益AVO
9. 开环带宽BW (fH)
10. 单位增益带宽BWG (fT)
11. 转换速率SR。
运算放大器参数
运算放大器的参数运算放大器的技术指标很多，其中部分指标与差分放大器和功率放大器相同，另一部分指标是根据运算放大器本身的特点而设立的。
通用型运算放大器的各种参数均比较适中，特种运算放大器的某些技术指标很高。
一静态技术指标运算放大器的静态技术指标包括：1.输入失调电压UIO（Input offset voltage）一个理想的集成运放，当输入电压为零时，输出电压也应为零（不加调零装置）。
但实际上集成运放的差分输入级很难做到完全对称，通常在输入电压为零时，存在一定的输出电压。
输入失调电压是指为了使输出电压为零而在输入端加的补偿电压。
实际上是指输入电压为零时，将输出电压除以电压放大倍数，折算到输入端的数值称为输入失调电压,即UIO的大小反应了运放的对称程度和电位配合情况。
UIO越小越好，其量级在2mV~20mV之间。
2.输入失调电流IIO（Input offset current）当输出电压为零时，差分输入级的差分对管基极的静态电流之差称为输入失调电流IIO ，即由于信号源内阻的存在，IIO的变化会引起输入电压的变化，使运放输出电压不为零。
IIO愈小，输入级差分对管的对称程度越好，一般约为1nA~0.1µA。
3.输入偏置电流IIB （Input Bias Current）集成运放输出电压为零时，运放两个输入端静态偏置电流的平均值定义为输入偏置电流，即从使用角度来看，偏置电流小好，由于信号源内阻变化引起的输出电压变化也愈小，故输入偏置电流是重要的技术指标。
一般IIB约为1nA~0.1µA。
4.输入失调电压温漂（Input offset voltage temperature drift）输入失调电压温漂是指在规定工作温度范围内，输入失调电压随温度的变化量与温度变化量的比值。
它是衡量电路温漂的重要指标，不能用外接调零装置的办法来补偿。
输入失调电压温漂越小越好。
一般的运放的输入失调电压温漂在±1mV/℃~±20mV/℃之间。
运算放大器参数详解
运算放大器参数详解运算放大器是一种电子设备，用于放大电压，实现信号处理和放大。
它具有以下参数：1. 增益（Gain）：增益是运算放大器输出电压与输入电压之比。
它表示运算放大器在输入信号上的放大倍数。
2. 带宽（Bandwidth）：带宽是指运算放大器能够放大的频率范围。
在带宽之外的信号将被减弱或屏蔽。
3. 输入阻抗（Input Impedance）：输入阻抗是运算放大器输入端的电阻。
它影响信号源与运算放大器之间的匹配。
4. 输出阻抗（Output Impedance）：输出阻抗是运算放大器输出端的电阻。
它影响运算放大器输出信号的传输质量和负载匹配。
5. 输入偏置电流（Input Bias Current）：输入偏置电流是指进入运算放大器输入端的电流。
它对输入信号的准确性和稳定性有影响。
6. 温度漂移（Temperature Drift）：温度漂移是指运算放大器参数随温度变化的变化。
它会导致运算放大器的性能随环境温度变化而变化。
7. 共模抑制比（Common Mode Rejection Ratio，CMRR）：CMRR是运算放大器对共模信号抑制的能力。
较高的CMRR意味着运算放大器对共模信号的抑制能力更强。
8. 噪声（Noise）：噪声是运算放大器输出信号中的非期望信号，通常由电子器件的不完美性和环境干扰引起。
在某些应用中，噪声是一个重要的参数，需要尽量降低。
以上是一些常见的运算放大器参数，它们决定了运算放大器在特定应用中的性能。
不同的应用需要不同的参数要求，因此在选择运算放大器时，我们需要仔细考虑这些参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

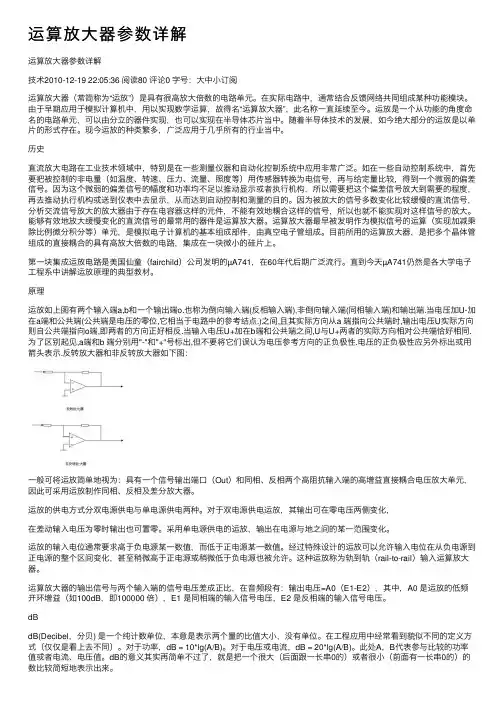

运算放大器参数详解技术2010-12-19 22:05:36 阅读80 评论0 字号：大中小订阅运算放大器（常简称为“运放”）是具有很高放大倍数的电路单元。
在实际电路中，通常结合反馈网络共同组成某种功能模块。
由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”，此名称一直延续至今。
运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。
随着半导体技术的发展，如今绝大部分的运放是以单片的形式存在。
现今运放的种类繁多，广泛应用于几乎所有的行业当中。
历史直流放大电路在工业技术领域中，特别是在一些测量仪器和自动化控制系统中应用非常广泛。
如在一些自动控制系统中，首先要把被控制的非电量（如温度、转速、压力、流量、照度等）用传感器转换为电信号，再与给定量比较，得到一个微弱的偏差信号。
因为这个微弱的偏差信号的幅度和功率均不足以推动显示或者执行机构，所以需要把这个偏差信号放大到需要的程度，再去推动执行机构或送到仪表中去显示，从而达到自动控制和测量的目的。
因为被放大的信号多数变化比较缓慢的直流信号，分析交流信号放大的放大器由于存在电容器这样的元件，不能有效地耦合这样的信号，所以也就不能实现对这样信号的放大。
能够有效地放大缓慢变化的直流信号的最常用的器件是运算放大器。
运算放大器最早被发明作为模拟信号的运算（实现加减乘除比例微分积分等）单元，是模拟电子计算机的基本组成部件，由真空电子管组成。
目前所用的运算放大器，是把多个晶体管组成的直接耦合的具有高放大倍数的电路，集成在一块微小的硅片上。
第一块集成运放电路是美国仙童（fairchild）公司发明的μA741，在60年代后期广泛流行。
直到今天μA741仍然是各大学电子工程系中讲解运放原理的典型教材。
原理运放如上图有两个输入端a,b和一个输出端o.也称为倒向输入端(反相输入端),非倒向输入端(同相输入端)和输出端.当电压加U-加在a端和公共端(公共端是电压的零位,它相当于电路中的参考结点.)之间,且其实际方向从a 端指向公共端时,输出电压U实际方向则自公共端指向o端,即两者的方向正好相反.当输入电压U+加在b端和公共端之间,U与U+两者的实际方向相对公共端恰好相同.为了区别起见,a端和b 端分别用"-"和"+"号标出,但不要将它们误认为电压参考方向的正负极性.电压的正负极性应另外标出或用箭头表示.反转放大器和非反转放大器如下图：一般可将运放简单地视为：具有一个信号输出端口（Out）和同相、反相两个高阻抗输入端的高增益直接耦合电压放大单元，因此可采用运放制作同相、反相及差分放大器。
运放的供电方式分双电源供电与单电源供电两种。
对于双电源供电运放，其输出可在零电压两侧变化，在差动输入电压为零时输出也可置零。
采用单电源供电的运放，输出在电源与地之间的某一范围变化。
运放的输入电位通常要求高于负电源某一数值，而低于正电源某一数值。
经过特殊设计的运放可以允许输入电位在从负电源到正电源的整个区间变化，甚至稍微高于正电源或稍微低于负电源也被允许。
这种运放称为轨到轨（rail-to-rail）输入运算放大器。
运算放大器的输出信号与两个输入端的信号电压差成正比，在音频段有：输出电压=A0（E1-E2），其中，A0 是运放的低频开环增益（如100dB，即100000 倍），E1 是同相端的输入信号电压，E2 是反相端的输入信号电压。
dBdB(Decibel，分贝) 是一个纯计数单位，本意是表示两个量的比值大小，没有单位。
在工程应用中经常看到貌似不同的定义方式（仅仅是看上去不同）。
对于功率，dB = 10*lg(A/B)。
对于电压或电流，dB = 20*lg(A/B)。
此处A，B代表参与比较的功率值或者电流、电压值。
dB的意义其实再简单不过了，就是把一个很大（后面跟一长串0的）或者很小（前面有一长串0的）的数比较简短地表示出来。
如（此处以功率为例）：X = 100000 = 10^5X(dB) = 10*lg(X) dB= 10*lg(10^5) dB= 50 dBX = 0.000000000000001 = 10^-15X(dB) = 10*lg(X) dB= 10*lg(10^-15) dB= -150 dB一般来讲，在工程中，dB和dB之间只有加减，没有乘除。
而用得最多的是减法：dBm 减dBm 实际上是两个功率相除，信号功率和噪声功率相除就是信噪比（SNR）。
比如：30dBm - 0dBm = 1000mW/1mW = 1000 = 30dB。
dBm 加dBm 实际上是两个功率相乘，没有实际的物理意义。
在电子工程领域，放大器增益使用的就是dB（分贝）。
放大器输出与输入的比值为放大倍数，单位是“倍”，如10倍放大器，100倍放大器。
当改用“分贝”做单位时，放大倍数就称之为增益，这是一个概念的两种称呼。
电学中分贝与放大倍数的转换关系为：A(V)(dB)=20lg(Vo/Vi)；电压增益A(I)(dB)=20lg(Io/Ii)；电流增益Ap(dB)=10lg(Po/Pi)；功率增益分贝定义时电压(电流)增益和功率增益的公式不同，但我们都知道功率与电压、电流的关系是P=V^2/R=I^2*R。
采用这套公式后，两者的增益数值就一样了：10lg[Po/Pi]=10lg[(Vo^2/R)/(Vi^2/R)]=20lg(Vo/Vi)。
注意：这只是在Ri=Ro的电路中适用，比如在有线电视系统中各种器材的匹配阻抗都是75Ω。
使用分贝做单位主要有三大好处。
（1）数值变小，读写方便。
电子系统的总放大倍数常常是几千、几万甚至几十万，一台收音机从天线收到的信号至送入喇叭放音输出，一共要放大2万倍左右。
用分贝表示先取个对数，数值就小得多。
（2）运算方便。
放大器级联时，总的放大倍数是各级相乘。
用分贝做单位时，总增益就是相加。
若某功放前级是100倍(20dB)，后级是20倍(13dB)，那么总功率放大倍数是100×20=2000倍，总增益为20dB＋13dB=33dB。
（3）符合听感，估算方便。
人听到声音的响度是与功率的相对增长呈正相关的。
例如，当电功率从0.1瓦增长到1.1瓦时，听到的声音就响了很多；而从1瓦增强到2瓦时，响度就差不太多；再从10瓦增强到11瓦时，没有人能听出响度的差别来。
如果用功率的绝对值表示都是1瓦，而用增益表示分别为10.4dB，3dB和0.4dB，这就能比较一致地反映出人耳听到的响度差别了。
您若注意一下就会发现，Hi－Fi功放上的音量旋钮刻度都是标的分贝，使您改变音量时直观些。
分贝数值中，－3dB和0dB两个点是必须了解的。
－3dB也叫半功率点或截止频率点。
这时功率是正常时的一半，电压或电流是正常时的1/√2。
在电声系统中，±3dB 的差别被认为不会影响总特性。
所以各种设备指标，如频率范围，输出电平等，不加说明的话都可能有±3dB的出入。
例如，前面提到的频响10Hz～40kHz，就是表示在这段频率中，输出幅度不会超过±3dB，也就是说在10Hz和40kHz这二个端点频率上，输出电压幅度只有中间频率段的0.707(1/根2)倍了。
0dB表示输出与输入或两个比较信号一样大。
分贝是一个相对大小的量，没有绝对的量值。
可您在电平表或马路上的噪声计上也能看到多少dB的测出值，这是因为人们给0dB先定了一个基准。
例如声级计的0dB是2×10－4μb(微巴)，这样马路上的噪声是50dB、60dB就有了绝对的轻响概念。
常用的0dB基准有下面几种：dBFS——以满刻度的量值为0dB，常用于各种特性曲线上；dBm——在600Ω负载上产生1mW功率(或0.775V电压)为0dB，常用于交流电平测量仪表上；dBV——以1伏为0dB；dBW——以1瓦为0dB。
一般读出多少dB后，就不用再化为电压、声压等物理量值了，专业人士都能明白。
只有在极少数场合才要折合。
这时只需代入公式：10^(A/20)×D0或10^(A/10)×D0计算即可。
A为读出的分贝数值，D0为0dB时的基准值，电压、电流或声压用A/20，电功率、声功率或声强则用A/10。
现在您就可以来回答本文开头的问题了。
第二只音箱在相同输入时比第一只音箱响一倍，如果保持两只音箱一样响的话，第二只音箱只要输入一半功率即可。
第一只功放只是很普通的品种，第二只功放却很Hi－Fi，整个频率范围内输出电压只有±2.3％的差别!简单地说，dB是一个比值，举个例子，音频行业中，功率大一倍即使大3dB。
又比如音箱的灵敏度单位是dB,声压计测出的声音强度也是dB。
这里要提一下dBm,dBw,dBu,dBc的含义和之间的关系，dBm是一个考征功率绝对值的值，计算公式为：10lgP（功率值/1mw），这是一个绝对值，0dBm即使1毫瓦所转换的能量。
dBw与dBm一样，dBw是一个表示功率绝对值的单位（也可以认为是以1W功率为基准的一个比值），计算公式为：10lg（功率值/1w）。
dBw与dBm之间的换算关系为：0 dBw = 10lg1 W = 10lg1000 mw = 30 dBm,由此可见，0dBw是一个比0dBm大得多的多的单位，功率上相差1000倍，因此专业音频设备上，最典型的例子就是功放，0dB 的刻度是最大值，功放的旋钮其实是一个衰减器；dBu是以.775v电压作为基准值的一个单位参数，dBv则是1V为基准值，因此，0dBv大概等于2.2dBu；它们换算公式是：x dBv = (x + 2.2)dBu而dBc在数字音频系统中比较常见，这也是一个考量相对功率的值。
比如某处理器内部设置的0dBc实际等同于是-24dBm；而我们在统计声音响度或者声压级时也会采用分贝dB作为单位去衡量，这是因为dB的步阶可以如实地反映人对声音的感觉。
实践证明，声音的分贝数增加或减少一倍，人耳听觉响度也提高或降低一倍。
即人耳听觉与声音功率分贝数成正比。
类型按照集成运算放大器的参数来分,集成运算放大器可分为如下几类。
1．通用型运算放大器通用型运算放大器就是以通用为目的而设计的。
这类器件的主要特点是价格低廉、产品量大面广,其性能指标能适合于一般性使用。
例μA741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356都属于此种。
它们是目前应用最为广泛的集成运算放大器。
2．高阻型运算放大器这类集成运算放大器的特点是差模输入阻抗非常高,输入偏置电流非常小,一般rid ＞1GΩ~1TΩ,IB为几皮安到几十皮安。
实现这些指标的主要措施是利用场效应管高输入阻抗的特点,用场效应管组成运算放大器的差分输入级。
