一、注水井指示曲线概念和目的
注水指示曲线是表示在稳定流动 的条件下,注入压力与注入量的 关系曲线。在分层注水情况下,
小层指示曲线表示各小层注入压
力与小层注水量的关系曲线。 目的:分析、判断注水井分层注 水是否达到配注要求;了解地层 吸水能力的变化,判断井下配水
工具工作状况是否正常。
一、注பைடு நூலகம்指示曲线绘制方法:
根据测试结果,以注 水量为横坐标,以注 入压力为纵坐标,将 注入压力与注水量的 对应关系在坐标中进 行描点连线,即得到 注水指示曲线。一般 采用降压法:每降低 0.5MPa压力对应测 量 一个水量数值,将 测(五个)点连线所 绘制出来的图形即为注水
指示曲线。
日 注 水 量 (m3/d) 140 112 80 65 32 压 力 ( MPa ) 5 4.5 4 3.5 3

谢谢!
人有了知识,就会具备各种分析能力, 明辨是非的能力。 所以我们要勤恳读书,广泛阅读, 古人说“书中自有黄金屋。 ”通过阅读科技书籍,我们能丰富知识, 培养逻辑思维能力; 通过阅读文学作品,我们能提高文学鉴赏水平, 培养文学情趣; 通过阅读报刊,我们能增长见识,扩大自己的知识面。 有许多书籍还能培养我们的道德情操, 给我们巨大的精神力量, 鼓舞我们前进。
25 31
24 23
23 16
22 9
21 4
备注
49
39
28
17
6
2.吸水指数:注水井在单位注水压差下的日注水量叫吸水指数。
K吸=(Q2-Q1)/(P2-P1)(m/d.Mpa)
K吸1==(23-16)/(24-23)=7.0(m/d.Mpa) K吸2=(39-28)/(24-23)=11.0(m/d.Mpa)

典型验封曲线的认识与分析

典型验封曲线的认识与分析

典型验封曲线的认识与分析摘要分层注水是有效解决层间矛盾的主要手段,而首要条件是分层管柱必须密封。

注水(入)井管柱验封是检验注水(入)井封隔器是否密封的主要办法。

验封过程中,经常出现一些不合格的验封资料,极易被判断为不密封。

有可能造成误报作业、浪费生产费用的情况。

本文列举分析常见的不合格验封资料,结合井下管柱结构特点进行分析,并提出相应的整改方法,提高分层注水(入)井验封符合率。

主题词封隔器验封不密封资料分析封隔器下入井内预定位置进行释放后,验检查各封隔器是否已全部释放,封隔性是否良好。

这种检查工序叫验证封隔器密封性,简称验封。

分层注水(入)井封隔器的密封性是保证分层注入效果的关键,是实现“注够水、注好水”的前提。

保证验封资料的准确对油田开发意义重大,本文针对经常出现的验封不合格资料进行分析,改进验封现场操作流程,从而使验封结果更真实的反应井下真实情况。

1、分层注水(入)井验封的基本原理验封仪器由密封段、双通道压力计、加重杆、绳帽四部分组成。

仪器通过绳帽链接钢丝,下入井内配水器工作桶内,当仪器坐入目的层后,通过皮碗受压缩膨胀封住工作筒中心通道,底层停止注水。

此时仪器的上部压力计记录油管内注水压力变化,下部压力计记录地层压力变化。

P上压力计=Piwh+PHP下压力计=PR式中 P---井口注入压力,MPa;iwh---静液柱压力,MPa;PH---地层压力,MPa 。

PR皮碗胀开后,通过对井口来水闸门进行“开---关---开”操作,上、下两支压力计分别记录压力变化,形成压力-时间变化曲线。

2、典型验封资料与不合格资料分析2.1典型验封资料密封段封死水嘴上部油管内空间后,下压力计计量位置失去注水压力,压力值下降,反应地层压力。

而上压力计仍保持注水压力不变。

此时验封工人在井口采取“开—关—开”操作,上压力值会随着井口注入压力的变化而波动,下压力值则会保持平稳。

证明该井封隔器密封。

反之,若下压力值也随井口“开—关—开”操作产生波动,则说明该井不密封。

试井解释典型曲线分析

试井解释典型曲线分析

常见试井曲线特征
1 井 筒 模
(3)有限导流

对于有限导流垂直裂缝模型,在井筒储集效应和表皮影响段,压力导数曲线表现出斜 率为1的直线段;中期为有限导流垂直裂缝影响的特征曲线,压力导数曲线表现出斜 率为0.25的直线段;晚期为均质油藏特征,压力导数曲线为 0.5的水平线。
常见试井曲线特征
(4)部分射开
4、扩展模型
(11)干扰试井(具有邻井和一条不深透边界影响)
常见试井曲线特征
4、扩展模型
(12)具有半渗透性断层线性复合
常见试井曲线特征
4、扩展模型
(13)多侧向井
常见试井曲线特征
4、扩展模型
(14)三区径向复合封闭外边界
常见试井曲线特征
4、扩展模型
(15)三区径向复合无限大外边界
常见试井曲线特征
4、扩展模型
(3)两孔径向复合
常见试井曲线特征
4、扩展模型
(4)两孔受基质块表皮影响:At any point of the reservoir, the pore space
is divided into two distinct media: the matrix, with a high storativity and low permeability, and the fissures with high permeability and low storativity. Two matrix geometries are considered: slab matrix blocks and sphere matrix blocks. In addition the model considers a possible skin effect at the surface of the matrix blocks.

测井曲线解释

测井曲线解释

1.声波时差曲线:在泥砂岩剖面上,砂岩显示低时差,其数值随孔隙度的不同而不同;泥岩一般为高时差,其数值随压实程度的不同而变化;页岩的时差介于泥岩和砂岩之间;砾岩的时差一般都较低,并且越致密声波时差值越低.在碳酸盐剖面上,致密石灰岩和白云岩声波时差最低,如含有泥质时,声波时差增高,若有孔隙和裂缝,声波时差明显增大,甚至出现周波跳跃.石膏岩盐剖面,渗透性砂岩最高?,泥岩(含钙质、石膏多)与致密砂岩相近,泥质含量高时增大,岩盐扩径(井直径)严重,周波跳跃?气体比油水的时差要大的多,岩性一定时候,含气层段出现周波跳跃。

2.自然Gamma曲线:在泥砂岩剖面上,纯砂岩在自然Gamma曲线上显最底值,泥岩显最高值,粉砂岩和泥质砂岩介于二者之间,并随着岩层中泥质含量增加曲线幅度增加;在碳酸盐剖面上,泥岩和页岩显最高值,纯的石灰岩、白云岩有最低值,而泥灰岩、泥质石灰岩、泥质白云岩自然Gamma测井曲线值介于二者之间,并随泥质含量增加幅值增大.3.微电极测井曲线中砂岩异常幅度差大于粉沙岩异常幅度差.4.泥岩在密度测井曲线上值较高而煤层密度测井值在剖面上看很低5.在淡水泥浆的沙泥岩剖面井中,自然电位测井曲线以大断泥岩层部分的自然电位曲线为基线,此时出现负异常的井段都可认为是渗透性岩层。

在含有泥质的砂岩中由于泥质对溶液产生吸附电动势使总电动势降低。

所以纯砂岩的自然电位异常幅度要比泥质岩石的异常幅度大,而且随着砂岩中泥质含量的增加,自然电位异常幅度会随之减小自然电位与自然伽马对砂岩泥岩都很敏感,但是自然电位容易受到流体性质、岩层厚度的影响,含油气或者薄层时,幅度很低。

粉砂和泥的比值大于1:2,幅度趋于0.自然伽马虽然也受到层厚影响,层厚小于0.8米时才开始显现影响。

以上为一般情况(正常压实),如果欠压实,情况相反,砂岩出现高时差,如渤海湾明化镇组所以具体地区具体问题具体分析(要根据岩心资料建立具体解释模型)6.感应测井为了获取井下地层的原始含油饱和度资料,用油基钻井液钻井;为了不破坏井下地层的渗透率,有时采用空气钻井;这时井中没有导电介质,不能传导电流,为了解决这个问题,发明了感应测井。

常规测井曲线的识别及应用(精简总结版)

常规测井曲线的识别及应用(精简总结版)

第一讲测井曲线的识别及应用钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法。

钻井获取的岩芯资料直观、准确,但成本高、效率低。

岩屑录井简便、及时,但干扰因素多,深度有误差,岩屑易失真。

测井是一种间接的录井手段,它是应用地球物理方法,连续地测定岩石的物理参数,以不同的岩石存在着一定物性差别,在测井曲线上有不同的变化特征为基础,利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法;具有经济实用、收获率高、易保存的优势,是目前我们认识地层的主要途径。

鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种。

综合测井系列:重点反映目的层段钻井剖面的地层特征。

测量井段由井底到直罗组底部,比例尺1:200。

由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成。

探井、评价井为了提高储层物性解释精度,加测密度和补偿中子两条曲线。

标准测井系列:全面反映钻井剖面地层特征,测量井段由井底到井口(黄土层底部),比例尺1:500,多用于盆地宏观地质研究。

过去标准测井系列较单一,仅有视电阻率、自然咖玛测井等两三条曲线。

近几年完钻井的标准测井系列曲线较完善,只比综合测井系列少了微电极测井一项。

一、测井曲线的识别微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提,但曲线的指向意义各异。

微电极常用于判断砂岩渗透性和薄层划分。

感应—八侧向测井用于判定砂岩的含油水层性能。

四米电阻、声速、井径、自然电位、自然咖玛用于砂泥岩性划分。

它们各有特定含义,又互相印证,互为补充,所以,我们使用时必须综合考虑。

1、微电极测井大家知道,油井完钻后由井眼向外围依次是:泥饼、冲洗带、侵入带、地层。

泥饼是泥浆中的水分进入地层后,吸附、残留在砂岩壁上的泥浆颗粒物。

冲洗带是紧靠井壁附近,地层中的流体几乎被钻井液全部赶走了的部分;其深入地层的范围一般约7—8厘米。

《现代试井分析》试井解释方法

《现代试井分析》试井解释方法
3.4 试井解释模型 模型的组成:基本模型,内边界条件,外边界条件 一. 基本模型
well K1
Homogeneous 均质油藏
well K1
K2
Double porosity
双孔介质:只有 一种介质可以产 出流体
现代试井分析 Modern Well Test Analysis
Pwf
(r,t)

Pi

qB 345.6Kh
ln
8.085t
r2w

Ps
qB
8.085t
Pi 345.6Kh (ln r 2w 2S)

Pi

qB 345.6Kh
(ln
8.085t
r2w

ln
e2S
)

Pi

qB 345.6Kh
ln
8.085t
(rwes )2
它对测试的数据产生了干扰,是试井中的不利因素。有条件的话进行井底关井。
现代试井分析 Modern Well Test Analysis
Slide 1
Modern well test
三. 表皮系数
现象描述:由于钻井液 的侵入、射开不完善、酸 化、压裂等原因,在井筒 周围有一个很小的环状区 域,这个区域的渗透率与 油层不同。 因此,当原油从油层流入 井筒时,产生一个附加压 力降,这种效应 叫做表皮效应。
现代试井分析 Modern Well Test Analysis
Slide 10
Modern well test
四、流动阶段即从每一个阶段可以获得的信息
第一阶段:刚刚开井的 一段短时间。可以得到 井筒储集系数C.
要进行第一和第二阶段 的压力分析,必须使用 高精度的压力计,测得 早期的压力变化数据。

试井曲线特征

试井曲线特征

1 井 筒 模 型
受部分 射开的 影响,压 力导数 曲线表 现为斜 率 为 1/2 。 此 外受纵 向渗透 率的影 响,导数 曲线也 会发生 变化。
常见试井曲线特征
(5)水平井
1 井 筒 模 型
井筒储集效应结束后,会出现 早期径向流段,压力导数为一 条直线;然后出现线性流,压 力导数表现为一条斜率为0.5的 直线段;后期出现系统径向流 段,压力导数为0.5一条直线。
常见试井曲线特征
(4)多重孔隙油藏
2 油 藏 模 型
多重孔隙油藏双对数曲线特征类似与双重孔隙油藏,不同点是下凹的次数随孔 隙度变化的多少有关。
常见试井曲线特征
3 外 边 界 模 型
具有一条线性边界的导数曲线,出现系统径向流后,当线性边界为封闭边界时 ,导数从0.5水平直线攀升到1.0水平直线;当线性边界为恒压边界时,导数曲 线会急剧下掉。
4、扩展模型
(16)四区径向复合封闭外边界
常见试井曲线特征
4、扩展模型
(17)四区径向复合无限大外边界
常见试井曲线特征
4、扩展模型
(18)完全射开斜井
常见试井曲线特征
4、扩展模型
(19)常规斜井无限大地层(任意角度)
常见试井曲线特征
4、扩展模型
(20)斜井,矩形外边界
常见试井曲线特征

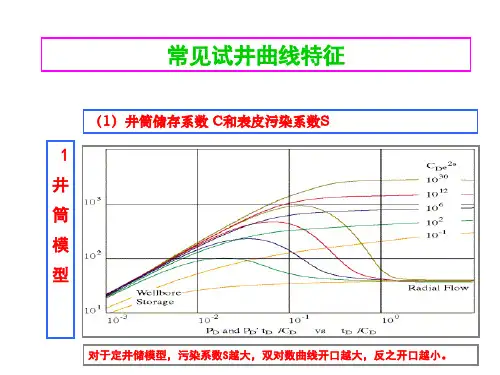

(1)井筒储存系数 C和表皮污染系数S

1 井 筒 模 型
受井筒储存系数 C的影响,试井早期曲线发生变异,C变大时,曲线偏离45°线 向右偏移,反之向左;此外曲线形态还具有压力导数曲线超越压力线的特征。
常见试井曲线特征
1 井 筒 模 型
(2)无限导流
对于无限导流模型的均质油藏,后期压力导数表现为0.5的水平线;受井筒储存系数 C影响,C越大,双对数曲线越靠右,反之靠左。

测井曲线综合解释

测井曲线综合解释
典型水淹层:
1、自然电位基线偏移(自然电位幅度增加) 2、径向电阻率比较法(深探测电阻率值下降) 3、感应电导率幅度下降 4、精细C/O比测井。 5、RFT压力系数资料
电阻率下降法 濮3-429井测井解释成果图
11
W33-329井
2800
微梯度
(欧姆·米)
0
10
井径 (厘米)
15
65
微电位
(欧姆·米)
100
0
可动烃
0.2
20 1500
0 100
(%)
0
S2l4
9
28219000
10 11 12 13 114516 1718 1 2 3 45 6
29120820 2920 2830 2930
22894400
F/46
F/31
29502850 2960
3250
微梯度
3350
0 (欧姆·米) 10 3260
78
W33-293井
2860
微梯度
(欧姆·米)
0
10 15
井径 (厘米)
65
文33-293井测井曲线组合图
泥质含量
(%)
0
100
2870
微电位
(欧姆·米)
0
10
钻头直径 (厘米)
声波
15
65
砂质含量
100
0
八侧向
4米梯度
F/50
(欧姆·米)
(欧姆·米)
0.2
20 0
30 0
含油饱和度 (%)
100
类型
测井曲线
代码
电阻率
微梯度
ML1
电阻率

测井曲线图实例介绍

测井曲线图实例介绍

砂 泥 岩 剖 面 测 井 曲 线 实 例
纯泥岩
含生物 灰质砂岩
指状泥岩在感应曲线上的特征
用感应曲线划分油、水层
C/O 比 测 井 实 例
C / O 测 井 实 例
用中子寿命测井确定堵水层位



用声波时差曲线划分油、气、水层
砂 泥 岩 剖 面 自 然 伽 马 测 井 图
应 用 自 然 伽 马 和 中 子 伽 马 曲 线 判 别 岩 性
管外窜通,液流向下的井的井温测井曲线 1—地温梯度,2—梯度温度曲线,3—微 差井温曲线
管外窜通,液流向上的井温测井曲 线1—地温梯度,2—梯度温度曲线, 3—微差井温曲线
寻找 吸水 层位 的井 温测 井曲 线实 例
正常注入下的温度曲线为水井动态温度曲线。 特点为在吸水层以上近似为一条直线吸水层以 下,温度朝地温曲线偏移。 关井后测的温度曲线为 静温曲线,吸水层位 为负异常。
测井曲线图实例
的某 两井 层钻 侧井 向液 测浸 井泡 ( 4 盐 6 水天 泥与 浆 8 ) 10 天
-
含轻质油 层在钻井 液浸泡3 天和 20 天的双感 应测井 (淡水泥 浆)
某井钻 开气层 3天和 13天的 深感应 测井曲 线(盐 水泥浆)
某井 测井 图 (高 阻油 层与 低阻 油层)
寻找出气层位的井温测井曲线实例(出气层段 为井温负异常)
地温梯度:地层深度每增加100米,地层温度 的增加量。 梯度温度曲线:用梯度井温仪测量的井内各个 深度处液体的温度。 梯度微差温度曲线:用梯度微差井温仪测量的 井轴上相隔一定间距两点间的温度差值。 径向微差井温曲线:某一深度上,同一水平面 圆周上相差180度两点间的温度差。 油井出气层段在各条梯度井温曲线均有明显 的显示,各条微差井温曲线也都有负异常。负 异常随生产油嘴的加大更加明显。油层微差井 温曲线一般没有负异常显示,只有在大油嘴生 产发生脱气时,才略有负异常。

油水井分析常用测井曲线及解释要点

油水井分析常用测井曲线及解释要点

主要测井曲线及解释要点一、自然电位测井:测量在地层电化学作用下产生的电位。

自然电位极性的―正‖、―负‖以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时,SP几乎是平直的;Rmf>Rw时SP为负异常;Rmf<Rw时,SP在渗透层表现为正异常。

自然电位测井SP曲线的应用:①划分渗透性地层。

②判断岩性,进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf<Rw时,SP出现正异常。

淡水层Rw很大(浅部地层)咸水泥浆(相对与地层水电阻率而言)自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井(R4、R2.5)普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场,这个场的分布特点决定于周围介质的电阻率,因此,只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用:①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖,它对应套管鞋深度;若套管下的较深,在测井图上可能无屏蔽尖,这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层:顶:低点;底:高值。

三、微电极测井(ML)微电极测井是一种微电阻率测井方法。

其纵向分辨能力强,可直观地判断渗透层。

主要应用:①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化,在淡水泥浆、井径规则的条件下,对于砂岩、泥质砂岩、砂质泥岩、泥岩,微电极曲线的幅度及幅度差,应逐渐减小。

四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法,感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

测井原理及各种曲线的应用

测井原理及各种曲线的应用

一、SP曲线和GR曲线测井基本原理用淡水泥浆钻井时,由于地层水矿化度小于泥浆滤液矿化度而在砂岩段形成扩散电位——在井眼内砂岩段靠近井壁的地方负电荷富集,地层内砂岩段靠近井壁的地方正电荷富集,导致砂层段井眼泥浆的电势低于砂层电势,正象一个平行于地层且正极指向地层的“电池”(第一个)。

在泥岩段,因为泥浆滤液与地层水之间存在矿化度差及选择性吸附作用形成吸附电位——在井眼内泥岩段靠近井壁的地方正电荷富集,地层中泥岩段负电荷富集,导致泥岩段井眼泥浆的电势高于地层电势,正象一个平行于地层且正极指向井眼的“电池”(第二个)。

又因为泥浆和地层各具导电性,正象两条导线把以上两个“电池”串联了起来而形成回路,这样在地层中电流从砂岩段(第一个电池正极)流向泥岩段(第二个电池负极);在井眼中电流从泥岩段(第二个电池正极)流向砂岩段(第一个电池负极)。

在此回路中,地层也充当电阻的作用,总电动势等于扩散电动势和吸附电动势之和。

用M电极在井眼中测的自然电流在泥浆中产生的电位降即得自然电位曲线。

其值在正常情况下与对应地层中泥质含量关系密切,砂岩中泥质含量增加,则电位降下降,异常幅度减小;砂岩中泥质含量下降,则电位降上升,异常幅度增大。

另外,当泥浆柱与地层流体间存在压力差时发生过滤作用形成过滤电动势——动电学电位。

沉积岩的放射形取决于岩石中放射性元素的含量,放射性元素的含量主要取决于粘土和泥质的含量,粘土和泥质含量越高放射性越强。

GR曲线主要测量地层的放射性。

1、曲线幅度反映沉积时水动力能量的强弱;2、曲线形态反映物源供给的变化和沉积时水动力条件的变化;3、顶、底部形态的变化反映沉积初、末期水动力能量和物源供给的变化速度;4、曲线的光滑程度水动力对沉积物改造所持续时间的长短;5、曲线的齿中线组合方式反映沉积物加积特点;6、曲线包络形态反映在大层段内垂向层序特征和多层砂在沉积过程中能量的变化。

影响自然电位曲线异常幅度的因素:(1)岩性、地层水与泥浆含盐度比值的影响。

测井曲线综合解释课件

测井曲线综合解释课件

测井曲线综合解释应用
04
通过分析测井曲线,可以确定油气层在地下的大致位置和厚度。
确定油气层位置
评估油气储量
指导钻井和完井
通过测井曲线数据,可以估算油气储量,为后续的开采计划提供依据。
测井曲线可以指导钻井工程师选择合适的钻井位置和完井方式,提高油气开采效率。
03
02
01
测井曲线可以用于研究地下水的分布、流动和水质等特性。
测井曲线综合解释课件
CATALOGUE
目录
测井曲线综合解释概述测井曲线基础知识测井曲线综合解释技术测井曲线综合解释应用测井曲线综合解释案例分析测井曲线综合解释发展趋势与展望
测井曲线综合解释概述
01
测井曲线:在钻井过程中,通过测量井壁或钻孔中的物理参数(如电阻率、声波速度、自然伽马等),并将这些参数转换为相应的曲线,用于描述井壁或钻孔周围的地质特征。
通过综合分析,确定了油气藏的分布范围、储层物性、含油饱和度等信息,为油气田勘探开发提供了重要依据。
本案例表明,测井曲线综合解释在油气田勘探开发中具有重要作用,应加强技术研发和应用,提高油气勘探开发效率。
测井曲线综合解释方法
案例分析结果
结论与建议
结论与建议
本案例表明,测井曲线综合解释在水文地质调查中具有重要作用,应加强技术研发和应用,提高水资源管理和保护水平。
测井曲线是石油、天然气等矿产资源勘探、开发中的重要资料,能够提供地层岩性、孔隙度、含油性等信息,有助于评估和预测矿产资源的分布和储量。
油藏模拟与预测
建立油藏模型,模拟油藏的动态变化,预测油藏的产能和开发效果。
储层参数计算
利用测井曲线数据,计算地层的孔隙度、渗透率等储层参数。
地层对比与划分

现代试井解释理论与方法:第7章 水平井试井分析方法

现代试井解释理论与方法:第7章 水平井试井分析方法

k
1.842103 qB
1 h
[
PD P
]M
14.4k
L
Ct
(
tD t
)
另外,由LD的拟合值得:
kz
k
( LDL)2 h
上两种图版拟合交替进行,提高了拟合精度,但由于图版并
未包括井筒储存和污染的影响,因而应用上具有一定的局限性。
§7-3水平井的现代试井分析方法
二、 水平井试井的自动拟合方法 由于水平井的影响参数较多,不可能组合出象均质油藏
教学基本要求 1、掌握水平井常规试井和现代试井分析方法; 2、各流动形态的划分及其特征。
第七章 水平井试井分析方法
§7-1 均质油藏水平井试井解释模型 一、 物理模型 二、
§7-1 均质油藏水平井系统的试井解释模型 一、
考虑盒状均质油藏中一条水平井生产的情况,如图所示:
图7-1 盒状均质油藏/水平井系统的物理模型
kxky
2.121103 qB mr2 h
在直线段或其延长线上取一点可求表皮系数:
S A [1.151
kz ky
L ]( pi pwf
h
mr2
lg k yt 2.36)
Ct L2
ln h 0.25ln kx ln sin zw 1.838
rw
kz
h
其它流动阶段的常规分析与垂直井相同。
Ct mL1
§7-2水平井的常规试井分析方法 在直线段或其延长线上取一点可求表皮系数:
SA
[
4.6
kykz 102
h
( ][
pi pwf )Lh
1.79qB
t ln h
Ctk y
rw
0.25ln k y ln sin zw 1.838]

试井曲线分析应用课件

试井曲线分析应用课件

05
试井曲线分析软件介绍
软件功能介绍
数据导入导出
支持多种数据格式,方便用户导入和导出数 据。
数据分析
支持对数据进行统计分析、趋势分析等。
曲线拟合
提供多种曲线拟合算法,满足不同类型数据 的拟合需求。
结果可视化
提供丰富的图表类型,方便用户对结果进行 可视化展示。
软件操作流程
数据导入
将数据导入软件中 。
目的
试井的目的是为了获取地层参数 、确定地层产能、评估油气藏类 型和特征,以及了解井筒和地层 之间的相互关系。
试井曲线的类型
01
02
03
压力曲线
压力曲线是试井过程中记 录的压力随时间的变化曲 线,可以反映地层压力和 产能的变化。
流量曲线
流量曲线是试井过程中记 录的流量随时间的变化曲 线,可以反映地层流体的 流动特性和产能。
评估油气藏类型
通过试井曲线分析,可以评估油气藏的类型和特征,如构 造油气藏、岩性油气藏等,为后续的开发方案制定提供依 据。
提高采收率
通过试井曲线分析,可以了解油气藏的流动特性和生产潜 力,为制定合理的采收率提供依据,提高油气藏的经济效 益。
02
试井曲线分析方法
径向流分析
总结词
径向流分析是试井曲线分析中的一种基本方法,用于描述地层中流体流动的径 向分布。
环境监测
用于分析环境参数的变化趋势,评估环境质量状 况和预测未来变化趋势。
THANKS
感谢观看
详细描述
径向流分析基于地层中流体流动的径向分布模型,通过分析试井曲线数据,可 以确定地层的渗透率和孔隙度等参数,进而评估地层的生产能力和开发潜力。
线性流分析
总结词

测井曲线描述与分析(张君学)学过

测井曲线描述与分析(张君学)学过

测井曲线的识别与应用一、测井曲线资料应用的意义测井资料在油、气田的勘探与开发中有广泛的的用途,大体可分为在裸眼井中的应用和套管井中的应用,及其它一些专门目的的应用。

在裸眼井中,测井资料主要用于寻找油、气层,并对储集层的孔隙性、渗透性和含油性作出评价,为油、气田的开发决策提供信息;在套管井中,测井资料主要用于开发过程中油、气层的动态分析,为油、气田开发的合理调整提供资料。

二、常用的测井曲线的类型常用的测井曲线有:自然电位曲线、自然伽玛测井曲线、微电位测井曲线、微梯度测井曲线、深感应测井曲线、中感应测井曲线、4米电阻测井曲线、声波时差测井曲线、井径测井曲线等。

三、常用测井曲线识别第一节自然电位测井在钻开岩层时,井壁附近产生的电化学活动能形成一电场,该场产生的电位就叫自然电位,其产生的原因是地层水矿化度和泥浆滤液矿化度压力不同,以及泥浆压力与地层压力不同。

在砂泥岩剖面中,自然电位曲线以泥岩为基线,只在砂质渗透性岩层处,才出现自然电位曲线异常,所以我们可以利用它来划分渗透性岩层。

纯砂岩井段出现最大的负异常,含泥质的砂岩负异常幅度较低,而且随泥质含量的增多负异常幅度下降。

此外通过自然电位曲线幅度还可判断渗透层孔隙中所含流体的性质,一般含水砂岩的自然电位幅度比含油砂岩的自然电位幅度要高。

自然电位曲线的应用仅限于淡水泥浆钻的井,因为自然电位曲线幅度(偏离泥岩基线的幅度)与地层水含盐量和井中流体含盐量之差有关。

对于淡水泥浆,纯砂岩的负向偏移幅度最大,当砂岩含泥时,幅度减小。

而当采用盐水泥浆时,含盐水地层的SP曲线,偏移很小或没有偏移,甚至出现反转。

自然电位曲线在含盐水纯砂岩部位最高,而当地层含有烃类时,自然电位幅度有所降低,当砂层厚度小于3m或更薄时,其幅度大大降低;当砂岩胶结作用较强时,其幅度可显著降低。

应用:1、自然电位曲线,对于厚岩层可用由线半幅点划分岩层界面,对于薄岩层必须与视电阻率曲线配合,才能获得准确结果。

基于点源解的偏心井试井典型曲线分析

基于点源解的偏心井试井典型曲线分析

基于点源解的偏心井试井典型曲线分析姜瑞忠;郜益华;孙召勃;何吉祥;滕文超【摘要】直井试井一般假设井位于地层中心,在实际试井测试过程中很难保证.利用点源理论、叠加原理、镜像原理给出偏心点源解,以及外边界封闭、定压的圆形油藏中偏心井的线源解,绘制偏心井试井的典型压力曲线并分析偏心距对试井典型曲线的影响.结果表明:对于外边界封闭和定压油藏试井曲线偏心距的存在使边界响应提前出现;与井位于地层中心时的情况不同,考虑偏心距后外边界封闭油藏的边界响应可划分为封闭边界响应扩大阶段和整个封闭边界响应阶段;考虑外边界定压油藏偏心距后,边界响应体现出压力导数下降变缓特征.【期刊名称】《东北石油大学学报》【年(卷),期】2016(040)004【总页数】8页(P80-87)【关键词】偏心井;线源解;典型压力曲线;偏心距;边界响应【作者】姜瑞忠;郜益华;孙召勃;何吉祥;滕文超【作者单位】中国石油大学(华东)石油工程学院,山东青岛 266580;中国石油大学(华东)石油工程学院,山东青岛 266580;中海石油(中国)有限公司天津分公司,天津300452;中国石油大学(华东)石油工程学院,山东青岛 266580;中国石油大学(华东)石油工程学院,山东青岛 266580【正文语种】中文【中图分类】TE353目前,考虑外边界条件的圆形地层直井试井分析一般均假设井位于地层中心[1-9]。

在实际试井测试中由于地层条件存在复杂性,很难出现井位于地层中心的理想情况,因此有必要对偏心井问题进行研究。

Muskat M、葛家理等利用镜像反映法得到圆形地层考虑外边界条件的偏心井稳定产量公式[10-11],刘洪等采用边界元方法研究封闭地层中偏心井的不稳定产量变化[12],但关于偏心井不稳定试井的研究极少。

笔者采用偏心距描述偏心井在地层中的位置,利用点源理论得到外边界定压和封闭油藏中偏心井的线源解,从而得到偏心井试井问题的解析解和典型试井曲线,为偏心井试井分析提供依据。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。



对于具有地层尖灭性质的导数曲线,径向流结束后下掉。
常见试井曲线特征
3 外 边 界
(7)渗漏断层


对于具有外边界为渗漏断层的导数曲线,首先反映出封闭断层特征,当压力传 播至4、扩展模型
(1)两渗径向复合
常见试井曲线特征
4、扩展模型
(2)双孔双层油藏
常见试井曲线特征
4、扩展模型
(11)干扰试井(具有邻井和一条不深透边界影响)
常见试井曲线特征
4、扩展模型
(12)具有半渗透性断层线性复合
常见试井曲线特征
4、扩展模型
(13)多侧向井
常见试井曲线特征
4、扩展模型
(14)三区径向复合封闭外边界
常见试井曲线特征
4、扩展模型
(15)三区径向复合无限大外边界
常见试井曲线特征
常见试井曲线特征
(1)井筒储存系数 C和表皮污染系数S
1
井 筒


对于定井储模型,污染系数S越大,双对数曲线开口越大,反之开口越小。
常见试井曲线特征
(1)变井筒储存系数
1 井 筒 模 型
受井筒储存系数 C的影响,试井早期曲线发生变异,C变大时,曲线偏离45°线 向右偏移,反之向左;此外曲线形态还具有压力导数曲线超越压力线的特征。
常见试井曲线特征
(2)双层窜流油藏
2 油 藏 模 型
双层窜流油藏导数曲线中期反映流体的窜流特征,受参数κ、λ、ω 影响, 在λ、ω不变时,κ 越大,导数曲线越下凹。
常见试井曲线特征
(3)径向复合油藏
2 油 藏 模 型
径向复合油藏导数曲线出现的第一条直线为内区系统径向流的反映,但压力 传播到外区时,如果物性变好,则导数曲线下掉,反之上升。
常见试井曲线特征
1 井 筒 模
(3)有限导流

对于有限导流垂直裂缝模型,在井筒储集效应和表皮影响段,压力导数曲线表现出斜 率为1的直线段;中期为有限导流垂直裂缝影响的特征曲线,压力导数曲线表现出斜 率为0.25的直线段;晚期为均质油藏特征,压力导数曲线为 0.5的水平线。
常见试井曲线特征
(4)部分射开
常见试井曲线特征
(1)井筒储存系数 C和表皮污染系数S
1 井 筒 模 型
受井筒储存系数 C的影响,试井早期曲线发生变异,C变大时,曲线偏离45°线 向右偏移,反之向左;此外曲线形态还具有压力导数曲线超越压力线的特征。
常见试井曲线特征
1 井 筒 模
(2)无限导流

对于无限导流模型的均质油藏,后期压力导数表现为0.5的水平线;受井筒储存系数 C影响,C越大,双对数曲线越靠右,反之靠左。


常见试井曲线特征
3 外 边 界
(5)交叉封闭边界


具有交叉封闭边界的导数曲线后期向上弯起,对于夹角为 90°的交叉封闭边界 ,上翘至2.0水平线;对于夹角为60°的交叉封闭边界,上翘至3.0水平线;对 于夹角为30°的交叉封闭边界,上翘至6.0水平线。
常见试井曲线特征
3 外 边 界
(6)地层尖灭
常见试井曲线特征
3 外 边 界
(2)平行断层


具有平行断层边界的导数曲线后期上翘,斜率为0.5。
常见试井曲线特征
3 外 边 界
(3)复合距形边界


当外边界为复合距形边界时,导数曲线首先反映出最近边界,然后根据压力波 及距离依次类推。
常见试井曲线特征
3 外 边 界
(4)圆形封闭边界
对于压 力降落 试井, 圆形封 闭边界 后期导 数曲线 上翘, 斜率为 1.0; 而对于 压力恢 复,导 数曲线 下调。
常见试井曲线特征
4、扩展模型
(5)三层窜流
常见试井曲线特征
4、扩展模型
(6)三孔
常见试井曲线特征
4、扩展模型
(7)有限传导裂缝
常见试井曲线特征
4、扩展模型
(8)水平井,各向异性地层
常见试井曲线特征
4、扩展模型
(9)裂缝水平井
常见试井曲线特征
4、扩展模型
(10)等间距裂缝水平井
常见试井曲线特征
常见试井曲线特征
(6)斜井
1
井 筒


在封闭距形中,水平井和斜井的压力恢复试井导数曲线后期急剧下掉,而斜井 压力降落的压力线和导数曲线向上攀升。
常见试井曲线特征
(1)双孔模型
2 油 藏 模
双重孔隙介质的基质岩块系统向裂缝系统窜流

的过渡期,表现为压力导数下凹特征,下凹的
深度与储容比ω有关, ω越小下凹越深。导数 曲线下凹的时间与基岩和裂缝间的窜流系数λ 有关, λ越小,下凹出现越晚,否则出现早。
4、扩展模型
(16)四区径向复合封闭外边界
常见试井曲线特征
4、扩展模型
(17)四区径向复合无限大外边界
常见试井曲线特征
4、扩展模型
(18)完全射开斜井
常见试井曲线特征
4、扩展模型
(19)常规斜井无限大地层(任意角度)
常见试井曲线特征
4、扩展模型
(20)斜井,矩形外边界
常见试井曲线特征
(4)多重孔隙油藏
2 油 藏 模 型
多重孔隙油藏双对数曲线特征类似与双重孔隙油藏,不同点是下凹的次数随孔 隙度变化的多少有关。
常见试井曲线特征
3 外 边 界
(1)一条外边界


具有一条线性边界的导数曲线,出现系统径向流后,当线性边界为封闭边界时 ,导数从0.5水平直线攀升到1.0水平直线;当线性边界为恒压边界时,导数曲 线会急剧下掉。
4、扩展模型
(3)两孔径向复合
常见试井曲线特征
4、扩展模型
(4)两孔受基质块表皮影响:At any point of the reservoir, the pore space
is divided into two distinct media: the matrix, with a high storativity and low permeability, and the fissures with high permeability and low storativity. Two matrix geometries are considered: slab matrix blocks and sphere matrix blocks. In addition the model considers a possible skin effect at the surface of the matrix blocks.
1 井 筒 模

受 部分 射 开的 影响,压 力 导数 曲 线表 现 为斜 率 为 1/2 。 此 外 受纵 向 渗透 率 的影 响 , 导数 曲 线也 会 发生 变化。
常见试井曲线特征
(5)水平井
1
井 筒 模 型
井筒储集效应结束后,会出现 早期径向流段,压力导数为一 条直线;然后出现线性流,压 力导数表现为一条斜率为 0.5的 直线段;后期出现系统径向流 段,压力导数为0.5一条直线。
