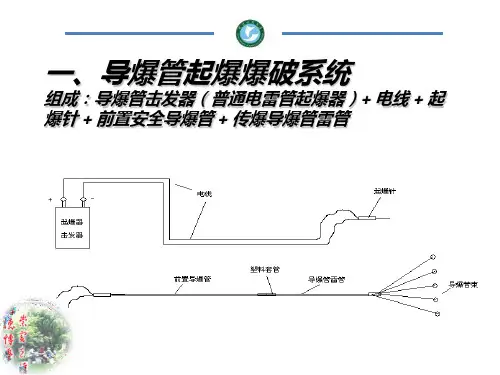

导爆管起爆18页PPT文档
3）导爆管不能正常起爆:导爆管进水、进杂质或 管内无药，探针与导爆管脱离,接格导爆管 2）重新可靠连接
四、起爆针系统破坏的应急办法
采用雷管绞线制作简易起爆针起爆
THATHNAKNYKOYUO! U!
专用起爆针与后端的击发器（起爆器） 由爆破母线相连接爆破母线： ≥2×1.0mm2 的多股铜芯胶质线或铜芯电缆线，能量由后 端击发器（起爆器）放出，到达前端起爆针 在导爆管内产生电火花，从而实现了导爆管 的远程击发，同时也提高了远程击发的可靠 性。
3.起爆针
实际上就是一个电火花发生器
起爆针中心有两金属 电极，插入导爆管内就使 这两个电极进了导爆管内 腔，在击发器（起爆器） 输出强电场作用下，两电 极产生火花放电，从而强 烈压缩管腔中的空气介质 而形成冲击波，从而激发 导爆管管壁的炸药爆炸， 这种爆炸沿管传爆，到其 末端进入导爆管雷管，并 激发导爆管雷管爆炸，再 带动其他导爆管传爆，最 终接力式的引爆炮孔内雷 管爆炸，炸药装药爆炸， 完成整个断面炮孔的起爆。
导爆管击发器
充电式 电池式
几种类型的起爆器
左图是 四川绵阳川 智科技有限 公司生产的 充电式导爆 管起爆器。
导爆管起爆器（充电式）
右图
是电池式 导爆管起 爆器
导爆管起爆器（电池式）
电雷管起爆器
2.爆破母线（电线）
将导爆管起爆针连接在起爆器上，以实现将电能远程输 送给导爆管起爆针以击发导爆管传爆。 起爆针为前端，起爆器为后端，前后端距离可为： 0~1000m
4.前置安全导爆管
目的：使起爆针远离爆破点，以保护起爆针。
一般在传爆导 爆管雷管前端可 接续导爆管 15~20m（若导 爆管0.5元/m， 约需成本10元左 右），采用专用 的导爆管塑料套 管接续连接。
