无线遥控开关毕业论文
基于单片机的无线遥控开关摘要：无线射频技术作为本世纪最有发展前景的信息技术之一,已经得到业界的高度重视.该技术利用射频方式进行非接触双向通信,可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。
无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备,本文针对拥有多种家用电器的现代化家庭，设计了一套能够控制多路用电器的无线遥控开关。
介绍了一种四路无线遥控开关系统的设计方法，并对该系统的组成结构和工作原理进行了详细的说明。
该系统采用解码芯片对接收到的信号进行解码，本文针对拥有多种家用电器的现代化家庭,设计了一套能够控制多路用电器的无线遥控开关.本设计采用315M稳频无线电遥控组件及其他外围设备。
组装的遥控开关，可对四路220V 用电器分别开关，也可将印制板上连接继电器各转换触点与220V的条划断，仅利用继电器触点输出去开关或控制其他电路.该无线遥控开关电路可控制四路开关,可在中短距离(≤10m）内，无需对准用电器按一按遥控器按钮，即可实现多路遥控电源电路接通与断开的目的，不仅适用于一般家庭,而且也适合于各大宾馆、饭店、豪华别墅等场所使用。
无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备。
经过试验验证,该无线遥控开关操作方便，工作可靠，符合设计要求.研究成果对促进家居电器的智能化具有重要意义。
关键词:多路；无线电；遥控Microcontroller—based wireless remote controlswitchAbstract: radio frequency technology information technology as one of this century’s most promising, has been the industry's attention。
The technique utilizes non-contact radio frequency two-way communication mode can be automatic target recognition and access to relevant data， with high precision, strong ability to adapt to the environment， stronganti-interference， quick operation and many other advantages.Radio remote control is the use of radio frequency signals to remote institutions to control a remote control device， this paper has a variety of modern household appliances， design a multiplexer can be controlled with a wireless remote control switch electrical appliances。
毕业设计范例二红外线光电开关电路的设计与制作
江门市新会技工学校技能课教案编号：QD-19-06 流水号：5 电气自动化专业10G3 班共10 页课题名称总课题：毕业设计授课主题内容红外线光电开关电路的设计与制作授课课时2需用课时2 分课题：毕业设计范例二起止日期课题要求技术理论知识实际技术操作设备、工、刃量具标准材料准备示范操作准备产品名称是否生产产品图号件数额定工时工时余（缺）安排备注工人学生合计课题实习结束小结授课老师：肖正光审阅签名：新会高级技工学校毕业设计论文课题：红外线光电开关电路的设计与制作系部：电子信息系专业、班级：电气自动化设备安装与维修姓名： XXX指导教师：完成时间： 2012.6.16毕业设计论文任务书1、题目红外线光电开关电路的设计与制作2、内容要求：（1）、设计并制作一红外线光电开关电路，当光电管接收到红外发射光时，继电器控制所需驱动的电器设备工作。
（2）、用Protel 99 SE完成电路原理图的绘制，并提出元件清单，购买关键元器件。
（3）、完成线路板的设计。
（4）、样机装配与调试。
（5）、完成毕业大作业（综合实训）正文。
3、实施步骤：1、查阅资料，拟定总体设计方案，IC规格书查询，芯片选型。
约3天时间。
2、原理图的设计：①完成红外线光电开关电路的原理图的设计；②提交元件清单；完成关键元器件的选购，约4天时间。
3、线路板的设计、制作与装配：①用Protel 99 SE完成线路板的设计，利用热转印方法制作线路板；约一周时间。
4、完成样机的装配与调试，约2周时间。
5、完成毕业大作业（综合实训）正文。
应包括如下内容：(1) 总体方案设计(2)各功能电路的描述、电路图； (3)元件清单；(4)线路板的PCB图；(5) 利用热转印方法制作线路板的过程；(6)红外线光电开关的装配与调试；(7) 红外线光电开关实物照片；(8) 毕业大作业总结。
约为3天的时间。
4、本毕业设计任务书于2012年 5月28日发出，应于2012 年6月16日完成，然后进行成绩评定。
一种光电自动开关装置的设计
一种光电自动开关装置的设计作者：郭淑平来源：《无线互联科技》2015年第14期摘要：文章提出在能源严重缺乏的今天，减少对电能的浪费，实现房间照明的自动化和智能化尤为重要，该光电自动开关装置是专门为单出入口的封闭空间而设计的照明自动控制电路，它采用红外光电开关、计数器和数值比较器等数字逻辑电路感应和判断人的进出方向，通过比较进出人数产生照明控制信号，通过固态继电器实现对照明电路的控制，电路结构简单，性能可靠，成本低廉，具有很强的实用性和可推广性。
关键词：红外光电开关；照明自动控制电路；节约能源在图书馆、实验室等只有一个出入口的封闭空间中，房间照明的合理控制可以有效节约能源，尤其是在能源严重缺乏的今天，减少对电能等能源的浪费，提高能源利用率，实现房间照明的智能化尤为重要。
我们希望做到“光照够时灯灭，光照不够时，有人灯亮，无人灯灭”。
本文所介绍的光电自动开关装置是专门为单出入口的封闭空间而设计的照明自动控制电路，它能够实现对进出该封闭空间的人数的记忆和判断，空间内部无需安装其他检测装置，电路结构简单，性能可靠。
此光电自动开关装置是高职高专低年级学生的作品，参加了“挑战杯”2011河北省大学生课外学术科技作品竞赛并获得了3等奖，涉及的理论知识虽然相对简单，但构思新颖、贴近生活，具有很强的实用性。
1总体设计图l中光电自动开关装置的组成框，主要由红外光电开关电路、消抖动电路、进出方向判断电路、进出人数比较电路、光感电路、继电器控制电路、电源电路等部分组成。
光电开关电路：由2个一前一后放置的镜面反射式红外光电传感器组成，继电器输出，分别有—对常开和常闭触点，镜面反射式光电开关集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就会产生开关信号。
消抖动电路：红外光电开关中的继电器为机械式触点，在吸合和断开时会产生机械抖动，造成开关信号带有较严重的噪声，极易造成后面数字逻辑电路的误动作，消抖动电路可以有效去除由机械抖动引起开关信号的噪声与干扰。
毕业论文无线电遥控系统的设计【范本模板】

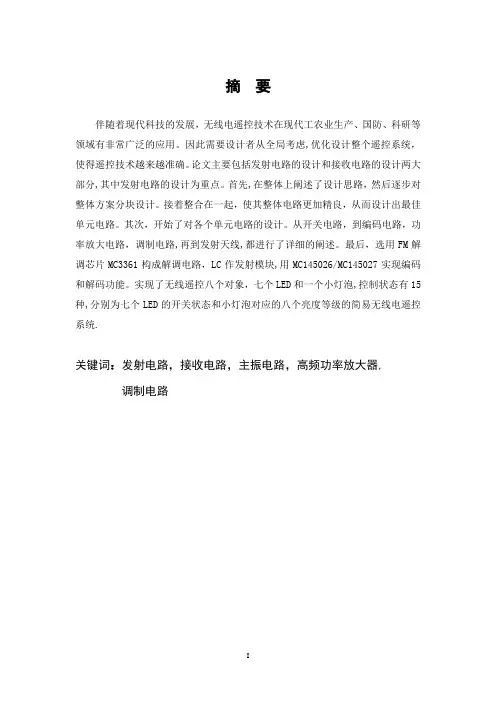

摘要伴随着现代科技的发展，无线电遥控技术在现代工农业生产、国防、科研等领域有非常广泛的应用。
因此需要设计者从全局考虑,优化设计整个遥控系统，使得遥控技术越来越准确。
论文主要包括发射电路的设计和接收电路的设计两大部分,其中发射电路的设计为重点。
首先,在整体上阐述了设计思路，然后逐步对整体方案分块设计。
接着整合在一起，使其整体电路更加精良，从而设计出最佳单元电路。
其次，开始了对各个单元电路的设计。
从开关电路，到编码电路，功率放大电路，调制电路,再到发射天线,都进行了详细的阐述。
最后，选用FM解调芯片MC3361构成解调电路，LC作发射模块,用MC145026/MC145027实现编码和解码功能。
实现了无线遥控八个对象，七个LED和一个小灯泡,控制状态有15种,分别为七个LED的开关状态和小灯泡对应的八个亮度等级的简易无线电遥控系统.关键词：发射电路，接收电路，主振电路，高频功率放大器, 调制电路AbstractWith the development of modern technology science，wireless remote control technology in the modern industrial and agricultural production, national defense，scientific research and other fields have a very wide range of applications. Therefore need designers from overall consideration，optimize the design of the remote control system，make remote control technology is more and more accurate. Thesis mainly including launch circuit design and receiving circuit design of two parts, the launch of the design of the circuit as the key point. First of all, on the whole, expounds the design idea, and then gradually to the overall program block design. Then together，make the whole circuit more excellent, and the best unit circuit design. Second，we began to each unit circuit design. We from the switch circuit, encoding circuit, the power amplifier circuit，modulation circuit, and then to antenna，are in detail. Finally, we choose FM demodulation chip MC3361 constitute demodulation circuit，LC for launch module，with MC145026 / MC145027 realize encoding and decoding function。
光控照明开关论文
目录 (1)摘要 (1)第一章前言 (2)1.1 课题研究的目的和意义 (2)1.2国内外概况 (2)1.3 光控自动照明开关的简介 (3)第二章设计任务分析及论证 (4)2.1 设计总体方案及方案论证 (4)2.2 元器件的选择 (4)2.2.1 光电转换传感器 (4)2.2.1 半导体三极管 (10)第三章电路设计及调试 (19)3.1电路原理框图及工作原理 (19)3.2硬件调试及调试心得 (19)致谢 (20)参考文献 (21)附录一电路原理图 (22)常言道“眼睛是心灵的窗户”。
我们认为灯则是指引心灵的方向标。
在生活中，我们无时不在地使用着灯，但不管是什么样式的灯，我们的作用都是一致的——照明，那样就离不开开关。
因此，设计一个既实用又方便的照明灯开关则是我们人类共同的愿望。
而在事情很忙时难免会忘记关灯，这样难免会浪费国家资源，因此设计一种既不浪费国家电力有很方便实用的照明灯系统是很有实用价值意义的一件事。
在学校、机关、厂矿企业等单位的公共场所及居民区，长明灯现象十分普遍，这造成很大的浪费。
另外，由于频繁开关或者认为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金。
同时为了加强我们对模拟电子技术，数字电子技术，电子工艺的理解和巩固，我花了一段时间进行毕业设计，二我设计的课题是光控自动照明开关设计。
本文主要阐述了光照控制开关的组成、性能、适用范围及工作原理，给出电路原理图及元件参数选择，节电效果十分明显，同时也大大减少了维修量、节约了资金，实用效果良好。
当到了定时时间，电灯自动启动，当阴天或者到了不同季节白天时间减少时，光敏电阻感应到光线强弱变时通关三极管或继电器或可控硅等组成的电路控制电灯使其自动启动或关闭。
关键字：光敏电阻，控制电路，被控制负载（如照明系统）。
第一章前言1.1 课题研究的目的和意义研究的目的：通过这次的课题研究我们希望在它的发展脉络上进一步了解它的发明原理，讲平时所学的只是运用到实验探索上，这对他高我们的动手能力，创新知识，及锻炼思维活动无疑是一个莫大的帮助。
光电控制系统的设计与应用研究
光电控制系统的设计与应用研究概述：光电控制系统是一种利用光电传感器和控制器来实现自动控制的系统。
它通过感知光信号的变化并将其转化为电信号，再通过控制器对电信号进行处理和控制，从而实现对设备或系统的自动控制。
本文将从系统的设计和应用两个角度探讨光电控制系统的研究和应用。
一、光电控制系统的设计：1. 光电传感器的选择：光电传感器是光电控制系统的核心部件，它用于感测光信号。
在进行光电传感器的选择时，需要考虑光照强度的范围、精度要求、响应速度、工作环境以及成本等因素，并根据具体应用场景选择合适的传感器类型，如光电开关、光电二极管等。
2. 控制器的设计：控制器用于处理由光电传感器感知到的电信号，并控制设备或系统的执行器进行动作。
在设计控制器时，需要考虑控制的精度、响应速度、控制算法以及界面的设计等因素。
常用的控制器包括单片机、PLC和嵌入式系统等。
3. 系统的电路设计：光电控制系统的电路设计是整个系统设计的重要环节。
在电路设计中，需要考虑信号的放大、滤波、采样和转换等问题，确保光电传感器产生的信号能够被准确地转换为控制信号，并传递给控制器进行处理。
4. 软件的开发：对于基于单片机、PLC或嵌入式系统的光电控制系统来说，软件的开发是不可或缺的一部分。
软件的开发包括控制算法的编写、界面的设计以及与硬件的通信等方面。
在软件开发中，需要考虑控制的逻辑关系、控制策略的优化以及系统的可扩展性和稳定性等问题。
二、光电控制系统的应用：1. 工业自动化：光电控制系统在工业自动化中的应用非常广泛。
例如，激光切割机、自动包装机和智能仓储系统等都需要光电控制系统来实现对物品的检测、识别和定位等功能，提高生产效率和产品质量。
2. 家庭安防：光电控制系统在家庭安防中起到重要的作用。
例如，光电传感器可以用于感知门窗是否被破坏，控制器可以通过报警系统进行报警，提高家庭的安全性。
3. 公共交通：光电控制系统在公共交通中也有广泛的应用。
例如，红绿灯系统使用光电传感器来感知车辆和行人的存在，控制交通信号的变化，保障交通的安全和顺畅。
遥控器的设计范文
遥控器的设计范文遥控器是一种用于控制电子设备的便携式设备，广泛应用于电视、空调、音响、DVD播放器等各种家用电器上。
良好的遥控器设计可以提高用户的使用体验和效率。
本文将探讨遥控器设计的一些关键方面。
首先，遥控器的外观设计是吸引用户的重要因素。
外观设计应简洁、时尚且符合人体工学原理，使用户在使用过程中感到舒适。
遥控器的外壳材质应该是耐用且耐磨损的，并具备防滑和防污染的功能。
此外，遥控器的按钮应该清晰易用，具备光滑的表面和足够的按键反馈，以便用户能够准确操作。
其次，遥控器的布局和标识应该简明直观，易于理解和操作。
在布局上，应将常用的功能按钮放在最容易操作的位置，例如音量调节和频道切换按钮可以放置在用户的大拇指位置，以方便用户单手操作。
同时，通过采用不同颜色、形状和图标来标识不同的功能按钮，可以提高用户对特定按钮的辨识度。
另外，遥控器的重量和大小也需要考虑。
遥控器应该足够轻便以便于携带，并且大小要适中，既要方便握持又要不易于丢失。
此外，遥控器应该提供良好的电池寿命，以免用户频繁更换电池。
在技术方面，遥控器应该具备广泛的兼容性，可以与多种设备进行配对。
采用无线技术，如红外线、蓝牙或无线电频率等，可以提供更好的控制范围和稳定性。
此外，遥控器还可以利用智能家居技术，实现与其他智能设备的互联互通，提供更多的功能和便利性。
最后，遥控器的用户界面设计也是重要的考虑因素。
用户界面应该简单易懂，提供直观的菜单选项和操作方式。
遥控器可以采用LCD屏幕或者LED背光显示屏，以提供更多的操作信息和反馈。
同时，遥控器还可以提供个性化的设置选项，使用户可以根据自己的喜好和习惯定制遥控器的功能和布局。
综上所述，良好的遥控器设计应注重外观、布局、标识、重量、大小、技术和用户界面等方面的考虑。
只有兼顾这些关键因素，才能为用户提供更好的使用体验和控制效果。
家庭照明智能遥控开关设计毕业设计
3.1 AT89C51单片机介绍
AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含有4Kbytes的可反复擦写的只读程序存储器和128的随机存取数据存储器，器件采用AEMEL公司的高密度，非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和FLASH存储单元，功能强大,可灵活应用于各种控制领域。图3-1为AT89C51外部引脚图。
2
无线电遥控技术发展已经有几十年的历史：本世纪20年代才刚出现无线电遥控的雏形。那时，人们想将遥控技术应用于无人驾驶飞机和舰船上，但是由于 技术还不够完善而未能成功。二战以后，无线电遥控技术发展迅速，并逐渐在军事、国防、工农业生产以及科学技术等方面得到广泛的应用。时至今日，随着电子技术的迅猛发展，新型大规模遥控集成电路的不断出现，使得遥控技术有了日新月异的发展。遥控装置的中心控制部件已从早期的分立元件、集成电路逐步发展到现在的单片微型计算机，智能化程度大大提高。在无线遥控领域，目前常用的遥控方式主要有超声波遥控、红外线遥控、无线电遥控等。 由于无线电波发射是由发射点向四面八方传播，可以穿过阻挡物，而且可以传播到很远的距离，因此它的控制可以在很大区域和空间内实现，成为遥控的主要方式，在国防、军事、生产、建设和日常生活中有极广泛的应用。为此，在前人研究的基础上设计出了一种集成芯片无线电遥控多通道开关系统的设计方法。研究表明，采用该方法设计出的遥控开关系统控制更加方便，适用于含有较多受控电器场合，可实现多路多功能控制。无线电遥控器是利用无线电信号对远方的各种机构进行控制的无线遥控设备。这些信号被远方的接收设备接收以后，可以指令或驱动其它相应的机械或者电子设备，去完成所要达到的机械进行操作，如闭合电路、移动手柄、开动电机。作为一种性能良好的遥控器种类，在车库门、电动门、道闸遥控控制、防盗报工业控制以及无线智能家居领域得到了广泛的应用。无线电遥控常采用的载波频率为315mHz或433mHz，使用的是国家规定的开放频段，在这一频段内，发射功率小于10mW、覆盖范围小于100m或不超过本单位范围的，可以不必经过“无线电管理委员会”审批而自由使用。我国的开放频段规定为315mHz和433mHz。
可调遥控电源开关的设计与实现(毕业设计)
目录
第 1 章 绪论................................................................. 1 1.1 概述 .................................................................. 1 1.1.1 红外概述 .......................................................... 1 1.1.2 红外遥控的功能与特点 .............................................. 1 1.2 课题研究的背景 ........................................................ 2 1.3 红外遥控器的发展过程 .................................................. 3 1.4 国内外的研究现状 ...................................................... 4 1.5 课题研究的内容 ........................................................ 5
武汉理工大学毕业设计（论文）
第 1 章 绪论
1.1 概述
1.1.1 红外概述
红外线遥控是目前使用最广泛的一种通信和遥控手段。由于红外线遥控装置 具有体积小、功耗低、功能强、成本低等特点，因而，继彩电、录像机之后，在 录音机、音响设备、空调机以及玩具等其它小型电器装置上也纷纷采用红外线遥 控。工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不 仅完全可靠而且能有效地隔离电气干扰。
光控自动窗帘论文.2
目录摘要 (1)第一章设计方案 (2)第一节其基本设计框架图如下 (2)第二节光控自动窗帘的工作原理 (3)一光控自动窗帘电路图和工作原理 (3)二感光电路 (4)三控制电路 (5)（一）晶体管 (7)（二）集成运算放大器 (8)（三）稳压管 (10)第二章元器件基本原理 (11)一碳膜电阻器 (11)二光敏电阻器 (11)三电位器 (11)（一）电位器的作用 (12)（二）电位器的结构特点 (12)（三）电位器的其他特性参数 ........................ 错误!未定义书签。
四稳压二极管 (12)（一）稳压管的应用 ........................................ 错误!未定义书签。
（二）稳压二极管的参数 (13)第三章参考资料 (13)第四章总结 (13)附录 (15)摘要（1）电路能够通过感应装置，检测到光线的强弱（2）电路根据光线的强弱，自动将窗帘打开和关闭（3）电路能够在窗帘接触到边沿时，自动切断电源的要求，我们设计了这个光控自动窗帘的电路。
首先电路要求有装置能感应到光照的强弱。
这就要求电路中必须有一个感光电路，在电路中我选用光敏电阻作为感光电路。
它对光的变化非常敏感，在光的照射下，阻值会明显变小。
利用这一特性可进一步设计下面的控制电路。
其次电路能够根据光线强弱将窗帘打开和关闭。
这是本次设计的主要部分即控制电路。
由光敏电阻的特性可知，光照会引起它的阻值的变化，而阻值的变化又会引起电路中电压或电流的变化。
因此控制电路器件可选用压控或流控的器件，在电路中我们选用了压控的运算放大器和晶体管来构成主控电路。
首先运放输入电位的高低可控制输出电平的高低，运放的输出接着由晶体管组成的开关电路。
根据输出的不同，晶体管或导通或截至，从而控制电机或工作或停止。
由要求可知，窗帘有两个动作：打开和关闭。
因此要求电机正转或反转。
那么电路中一个对称的控制电路来控制电机的正反转。
光电红外遥控开关设计(光电系统课程设计)【PCB图-仿真图-单片机C语言-分工-心得】
1、硬件设计原理6
2、系统功能的实现方法6
五、系统硬件设计7
1、元器件选择7
2、单元模块电路设计7
（1）光电红外遥控开关发射电路7
（2）光电耦合电路8
（3）光电红外遥控开关接收电路9
3、系统原理硬件电路图10
六、系统软件设计10
1、光电红外遥控开关发射10
2、光电红外遥控开关接收11
2
二进制信号将会有单片机进行调制，经过单片机后，编码的二进制信号变成 间断脉冲串，然后发射出去。红外遥控发射器发射的一帧数据山引导码、低8位用户编码、8位数据码、8位数据码的反码组成。用户识别码能区别不同的
红外遥控设备，防止不同机种遥控码互相干扰。后16位为8位数据码和8位数 据码的反码，每次8位的数据码被传送之后，它的反码也随即被传送，用于确保 接收数据准确。采用脉冲宽度调制方式，采用脉宽调制的吊行码，以脉宽为、间 隔、周期为的组合表示二进制的0,以脉宽为、间隔、周期为的组合表示二进制 的红外数据帧经编码后，还要用38kHz的方波进行脉冲幅度调制•
▲
10K
R1
PCBComponenc.l
色环电锻
S电用
R2. R3M.R5
PCBCompononc.l
岂环电狙
4；|附
UpOora
PC^Componcnc.l
4M
•1
图12红外发射器件列表
2
Comment
Oescrptbn
Designator
fcctprint
LibRef
Quantity
74LS240
二、
1
利用光学、光电检测、电子技术、单片机课程的知识，设计一个光电红外遥 应的控制脉冲，接收部分包括红外接收头（光/电转换、放大解调）和解码MCU,中间连接电路（光电耦合器），方便实现在实现红外遥控开关系统一体化仿真。 接收到红外遥控信号后，将光信号转变为电信号在经放大、解调、滤波后，将编 码信号送入到单片机AT89C51中进行信号识别、解码，然后单片机在进行相应的 处理,从而达到控制家电的目的。
(完整版)基于单片机的红外遥控开关毕业设计论文
3.1.2模块化程序简介19
3.2相关程序代码20
3.2.1主程序模块20
3.2.2红外解码程序21
3.2.3继电器控制程序23
3.2.4所用相关延时程序24
结论25
参考文献26
致谢27附录128附229第一章1.1课题背景及其意义
随着电子技术的发展和人们生活水平的不断提高，越来越多的电子产品走进人们的日常生活，而这些电器，绝大多数是采用红外遥控方式，遥控器的使用给人们的日常生活和生产带来了极大的便利。工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅安全可靠而且能有效地隔离电气干扰。
Because of this designusesthe integrated infrared sensor and USBinterface to the whole system power supply, so the circuit design more simple circuit effect and cost for maximum reduced.
1.
遥控技术是在自动控制技术和通信技术基础上发展起来的。遥控系统既可传送离散的控制信息（例如开关的通断），也可传送连续的控制信息（例如汽车油门的大小）。
最早的遥控器之一，是一个叫尼古拉·特斯拉（Nikola Tesla）（1856—1943）的发明家在1898年时开发出来的（美国专利613809号）。
2.3硬件系统相关电路图13
2.3.1系统整体原理图14
2.3.2 USB电源系统供电电路14
2.3.3单片机控制系统电路14
2.3.4红外接收头电路14
2.3.5继电器触控电路14
2.3.6 MAX232程序烧录电路16
一款远程遥控电灯开关装置的设计
一款远程遥控电灯开关装置的设计文章主要介绍一款为人们提供便捷舒适生活的远程遥控电灯开关装置。
该遥控开关装置由外壳体、发射部分，接收及控制部分，电力供给部分和开关机械控制部分组成。
该装置最大特点是不破坏原有手动电灯开关，便于安装。
实现对翘板式手动电灯开关控制的原理是红外线远程无线遥控小型马达带动机械机构运动控制翘板式手动电灯开关闭合。
标签：远程遥控；机械结构；便于安装1 概述生活中大多的家庭安装的电灯开关多数为单联或多联翘板式手动电灯开关，这种翘板式手动电灯开关开灯时需要我们在黑暗中摸索，关灯后我们又要在黑暗中前行，给我们的生活带来很多困扰，而随着科技的不断进步及人们物质生活水平的不断提高，遥控电灯则能为生活中的这些困扰提供更加有效的解决办法。
通过调查发现市面上的遥控电灯开关有86型遥控开关、嵌入式遥控开关、数码遥控开关、内置遥控开关等，而这些遥控开关大多数都需要对原有翘板式手动电灯开关进行破拆重新安装后才能使用，有的甚至需要改变原有电路。
所以针对这一问题，我们就想能不能设计一款便于安装的，可实现远程控制的，并且不破坏原有翘板式手动电灯开关的装置。
通过我们不断的探索及试制，最终设计了这款满足以上条件的用机械机构代替人手实现控制翘板式手动电灯开关闭合的远程遥控装置。
2 装置整体设计通过调查发现大多数手动电灯開关都为翘板式86型手动电灯开关，其外形尺寸为86mm×86mm，材质为优质PC阻燃材料。
根据翘板式86型手动电灯开关的尺寸规格和我们想要该装置达到的功能，我们设计了如图1所示的装置，该远程遥控开关装置由发射部分，接收及控制部分，电力供给部分和开关机械控制部分组成，该装置除发射部分外的其他部分直接固定在材质为PC阻燃材料的外壳上，该外壳采用3D打印技术一体成型，并通过如图1所示的外壳上的三个安装孔把整个装置与翘板式86型手动电灯开关装配到一起，由于采用“三点式”固定，使整个装置与原有手动电灯开关装配得更加稳固，更便于该装置的机械机构操控原有手动电灯开关闭合。
可调遥控电源开关的设计(毕业设计)
泰山学院本科毕业论文可调遥控电源开关的设计所在学院物理与电子工程学院专业名称电子信息科学与技术申请学士学位所属学科理学年级二〇〇八级学生姓名、学号王琳琳2008080063指导教师姓名、职称封百涛讲师完成日期二〇一二年五月三十日摘要随着经济的发展和人们生活水平的提高，电子信息技术越来越广泛的应用的人们的日常生活当中，其中无线遥控开关技术在我们周围已经变得随处可见。
电源开关技术是一项非常基础的技术，其中可调遥控电源开关正在逐步地替换传统的手工机械电源开关，现在这门技术已经变得非常成熟。
可调遥控电源开关是指用发射器发射无线电或者红外线来控制电源开关，无线电和红外线各有优缺点，无线电的优势是可以穿透障碍物，如墙壁、混凝土建筑，遥控距离比较远，缺点是由于遥控距离比较远导致相同频率的无线电信号相互干扰。
红外线的优势是由于无法穿越障碍物从而使相同频率红外线信号不易相互干扰，可以大规模批量生产（如电视机、空调遥控器），缺点是遥控距离比较近。
红外线遥控和无线电遥控原理基本相同，二者区别主要在于遥控信号频段不同，并且应用领域也不同，无线电适用于远距离遥控，红外线则侧重于近距离遥控。
红外遥控是应用波长为0.76-1.5um之间的红外线传递信号信息，无线电遥控常用的载波频率为315MHz或433MHz。
本系统介绍的可调遥控电源开关的设计，是主要基于PT2262和SC2272设计的无线电遥控系统，由采用PT2262设计的无线电遥控发射电路发射一定频率的无线电信号，采用SC2272设计的无线电接收电路接收到信号并进行滤波放大等一系列的处理，之后控制两个继电器的开关闭合，从而达到电源开关有选择的选择+5V还是+12V。
关键词：无线电，遥控，PT2262，SC2272，继电器IABSTRACTWith the development of economy and improvement of people's living standard, the electronic information technology is used more and more widely in people's daily life, including wireless remote control switch technology around us have become visible.Power switch technology is a very basic techniques, and the adjustable remote control power switch is gradually replacing the traditional mechanical switch, now this technology has become very mature.Adjustable remote controlled power switch is a transmitter for transmitting a radio or infrared to control the power switch, radio and infrared each have advantages and disadvantages, radio is the advantage can penetrate obstructions, such as walls, concrete construction, the remote control distance is far, far more disadvantage is due to the distance of remote control to the same frequency interference of radio signals.Infrared edge is unable to cross the obstacles so that the same frequency infrared signal is not easy to interfere with each other, can be mass production (such as TV, air conditioning remote control), disadvantage is the remote control distance closer.Infrared remote control and wireless remote control principle is basically the same, the two major difference lies in the different remote control signal frequency band, and application fields are also different, radio for long distance remote control, infrared remote control is focused on the short distance.Infrared remote control is the application of wavelength between 0.76-1.5um for infrared signal transmission of radio remote control information, common carrier frequency for the 315MHz or433MHz.The system introduced by the adjustable remote control power switch design, is mainly based on the PT2262 and SC2272 design of radio remote control system, by using PT2262 design of radio remote control transmitting circuit transmits a certain frequency radio signals, designed by SC2272 radio receiving circuit receives the signal and filter amplifier and a series of processing, after controlling for two relay switch is closed, so as to achieve the power switch to selectively choose +5V or +12V.Key Words: Radio，Remote control，PT2262，SC2272，relayII目录1引言 (1)2整体设计方案及分析 (2)2.1设计思路分析 (2)2.2系统方框图 (2)3系统硬件设计与实现 (3)3.1无线电遥控发射模块 (3)3.1.1 主要组件介绍 (3)3.1.2 无线电遥控发射电路以及工作原理 (5)3.2.1 主要组件介绍 (6)3.2.2 无线接收电路及其工作原理 (8)3.3桥式整流滤波电路 (9)4总结 (11)参考文献 (12)致谢 (13)III泰山学院本科毕业论文1 引言随着科技的进步，远程遥控在人们的日常生活中、工业中、军事中应用的越来越广泛，在日常生活中可以提升人们的生活水平，在工业应用中的高温恶劣环境中提高了可操作性，降低了工人在恶劣环境当中对身体的危害，在军事中则可以增加士兵的安全性。
一种光电自动开关装置的设计
Ａ Ｋｉ ｎｄ Ｏ ｆ Ａｕ ｔ ｏ ｍａ ｔ ｉ ｃ Ｐｈ ｏ ｔ ｏ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ Ｓ ｗｉ ｔ ｃ ｈ Ｄｅ ｖ ｉ ｃ ｅ Ｄｅ ｓ ｉ ｇ ｎ
比较 ， 由于ｕ １ 的计数值小于ｕ ２ 的计数值， 数值 比较器 的输 出 端Ｑ Ａ ＜ Ｂ 由低 电平跳变为高电平， 当人经过Ａ 时， 红外光电开关 Ａ 产 生的脉冲送至计数器ｕ １ 的时钟输入端Ｃ Ｌ Ｋ ， 计数器ｕ ｌ 加ｌ
虹外 电 拜关
计数 ， 这时， 计数器ｕ １ 、 ｕ ２ 的计数值相等， 数值 比较器的输出 端Ｑ Ａ ＜ Ｂ 由高电平跳变为低电平， 这样每出去一个人数值 比较 器Ｕ ３ 的输出端Ｑ Ａ ＜ Ｂ 就会产生一个正脉冲。
光 电开 关Ｂ 产 生 的脉冲 首先 送 至计数 器ｕ ２ 的时 钟输 入 端Ｃ Ｌ Ｋ ，
输 出高 电平， 光感 电路 对主 电路 失 去控 制 作用 ， 主 电路 正常工 计数器ｕ ２ ） Ｊ Ｈ １ 计数 ， 计数器Ｕ ｌ 的时钟输入 端Ｃ Ｌ Ｋ 没有脉冲输 作，“ 有人灯亮， 无人灯灭” 。 入， 保持原状态不变， Ｕ １ 、 ｕ ２ 的计数值在数值比较器Ｕ ３ 中进行
第ｌ ４ 期 ２ ０ １ ５ 年７ 月
ＮＯ． １ ４
无线 互联 科 技 ・ 设 计分 析
Ｊ ｕ１ ｙ ，２ ０ｌ ５
成进 出方 向判断 电路， Ｕ ４ 、 Ｕ ５ 、 Ｕ ６ 、 Ｕ ７ 、 Ｕ ８ 构成 进出人数比较 ３ 辅 助电路的设计 电路 。 辅助电路主要包括消抖动电路和光感电路， 这两个电路对 ２ ． １进 出方 向判 断 电路 于光电开关控制电路的可靠工作和功能完善也是必不可少的。 将红外光 电开 关Ａ 和红外光 电开关Ｂ 一前一后放 置于房 ３ ． １ 消抖 动 电路 间出入 口处， 有人进入 房间时先经过Ａ 后经过Ｂ ， 离开房间时 由于红外光 电开关 中的继电器 的触点在吸合和断开时 先 经 过Ｂ 后经过Ａ 。 会产生机械抖动， 在 电路调试过程 中发现人出入房间一次 ， 首先分析进入房问的情况， 当人经过Ａ 未经过Ｂ 时， 红外 计数器计数多次 ， 借助于红外光电开关中的常开常闭触点， 光电开关Ａ 产生的脉冲首先送至计数器Ｕ １ 的时钟输入端Ｃ Ｌ Ｋ ， 设 计了基 本Ｒ Ｓ 触发器 构成 的消抖 动电路， 电路组成 （ 见图 计 数器Ｕ Ｉ ￣ Ｈ １ 计数 ， 计数器 ｕ ２ 的时钟输入 端Ｃ Ｌ Ｋ 没有脉冲 输 ３ ） ， 这 是 数 字 电路 中一种 经 典 的消 抖动 电路 ， 工作 原理 无 需 入， 保持原状态不变， Ｕ ｌ 、 Ｕ ２ 的计数值输入 到数值 比较器Ｕ ３ 赘述 ， 将消抖后的脉冲信号作为计数器ｕ １ 、 ｕ ２ 的计数脉冲电 进行比较 ， 由于ｕ １ 的计数值大于ｕ ２ 的计数值， 数值比较器 的 路 即可 正常 工作 。 输 出端Ｑ Ａ ＞ Ｂ 由低电平跳变为高电平， 当人经过Ｂ 时， 红外光电 ３ ． ２光 感电路 开 关Ｂ 产生的脉冲送至计数器Ｕ ２ 的时钟输入端Ｃ Ｌ Ｋ ， 计数器ｕ ２ 图４ 中光感 电路是为了实现 “ 光照够时灯 灭” 而设计 的 也） Ｊ Ｈ １ 计数， 这时， 计数器ｕ １ 、 Ｕ ２ 的计数值相等， 数值比较器的 电路， 用光敏 电阻作为感光元件， 光线强时阻值变小， 三极管 输 出端Ｑ Ａ ＞ Ｂ 由高电平跳变为低 电平， 这样每进入一个人数值 导通， 光感 电路输出低电平， 这时无论房间有没有人， 主电路 比较器ｕ ３ 的输 出端Ｑ Ａ ＞ Ｂ 就会产生一个正脉冲。 中的与非门ｕ ５ ： Ｄ 都输出低 电平， 控制照明电路的继电器断开， 再来分析离开房间的情况， 当人经过Ｂ 未经过Ａ 时， 红外 灯灭； 光线 暗时光敏 电阻阻值很大 ， 三极管截 止 ， 光感 电路
红外多功能遥控开关的设计
天津工业大学毕业论文基于单片机的多功能红外遥控开关的设计The Design of the Infrared-controller Based on SCM学生姓名张龙学院理学院专业光信息科学与技术指导教师黄金栋职称讲师2014年 6 月摘要随着科学技术的发展，单一遥控器（即一个遥控器只能控制一种类型的家电设备）已经不能满足用户要求和市场需求，且价格昂贵，并对材料造成了浪费，而且操作起来比较麻烦。
光电遥控多功能开关控制设备的种类多种多样，应用起来也比较简单，而且辐射较小，不会对人体健康产生较大危害，能与其他电器各行其道。
又因为红外线波长较长，所以不同的家用电器不会相互作用。
它的电路也比较便易，只要连接没有错误，便可以进行工作。
解码编码相对于其他设备也比较简易。
本次设计采用的是红外线遥控，利用红外线对不同的电器进行开关控制，采用把编码格式进行不同编码，产生不同频率脉冲，控制不同电器设备。
故达到开关控制的目的。
硬件部分主要包括发射电路、接收电路、单片机。
硬件部分主要包括发射电路程序编写、接收电路程序编写、实现开关功能的程序编写。
显示部分用显示器显示不同数字代表不同的电器，按下遥控开关不同数字产生不同频率的编码，通过电路，显示器上会显示不同的数字从而达到研究目的。
关键字：光电技术；遥控电路；发射电路；接收电路；单片机；显示器AbstractWith the development of science and technology, a single remote control has been unable to meet user requirements and market demand . And expensive , and the resulting waste materials , and operate more trouble. Photoelectric switches can control multifunction remote control different types of devices, and easy to operate, and does not affect the surrounding environment , do not interfere with other electrical equipment. Because it can not penetrate walls , so the appliances can be used in different rooms of the universal remote control without causing mutual interference ; circuit debugging as simple as pressing a given circuit connections are correct , generally without any debugging can be put to work ; codec easy, multichannel remote control . This design uses an infrared remote control , using infrared for different electrical switch control , the use of remote control codes different encoding formats to produce pulses of different frequencies to achieve the principle of control of different appliances , so as to achieve the purpose of the switch control . The hardware includes transmitter, receiver circuit, micro-controller . The hardware includes a transmitting circuit programming, the receiver circuit programming, switching function of programming. The show is part display different numbers represent different appliances, remote control switch is pressed to generate different frequencies in different digital coding , through the circuit , will be displayed on the display different figures so as to achieve the purpose of research . Keywords : Optical Technology ; remote control circuit ; transmitter circuit ;receiving circuit ; SCM ; monitor目录第一章绪论 (1)1.1前言 (1)1.2红外遥控技术的研究和成果 (2)1.3 多功能红外遥控器国内外现状和发展趋势 (3)1.4 本设计的方案和比较 (4)1.4.1 设计目的 (4)1.4.2遥控技术的种类 (4)第二章红外遥控控制原理 (6)2.1 红外遥控发射装置原理 (6)2.2 红外遥控接收装置原理 (6)2.3 行列式键盘的工作原理 (7)2.4 编码解码原理 (8)第三章红外遥控器的硬件系统设计 (9)3.1器件的介绍与选择 (9)3.1.1显示器的选择 (9)3.1.2按键方式选择 (9)3.1.3 单片机的选择（AT89C51） (9)3.2电路的设计 (10)3.2.1发射电路的设计 (10)3.2.2接收电路的设计 (12)第四章红外遥控器的软件系统设计 (13)4.1 遥控发射部分 (13)4.2 遥控接收部分 (15)第五章设计调试 (17)5.1 调试前不加电源的检查 (17)5.2 静态检测与调试 (17)5.3 动态检测与调试 (17)5.4 调试注意事项 (17)第六章结论 (18)参考文献 (20)附录 (19)谢辞 (39)第一章绪论1.1前言众所周知，当今世界最具潜力、最具发展力而且又被人们广泛应用的技术毫无疑问是光电技术。
家用光电开关的设计方案与实现——刘春风
毕业论文<设计）材料题目：家用光电开关的设计与实现学生姓名：刘春风学生学号： 1008040119系别：电气信息工程学院专业：通信工程届别： 2018 指导教师：沈晓波淮南师范学院本科毕业论文<设计）诚信承诺书1.本人郑重承诺：所呈交的毕业论文<设计），题目《家用光电开关的设计与实现》是本人在指导教师指导下独立完成的，没有弄虚作假，没有抄袭、剽窃别人的内容；2.毕业论文<设计）所使用的相关资料、数据、观点等均真实可靠，文中所有引用的他人观点、材料、数据、图表均已注释说明来源；3. 毕业论文<设计）中无抄袭、剽窃或不正当引用他人学术观点、思想和学术成果，伪造、篡改数据的情况；4.本人已被告知并清楚：学院对毕业论文<设计）中的抄袭、剽窃、弄虚作假等违反学术规范的行为将严肃处理，并可能导致毕业论文<设计）成绩不合格，无法正常毕业、取消学士学位资格或注销并追回已发放的毕业证书、学士学位证书等严重后果；5.若在省教育厅、学院组织的毕业论文<设计）检查、评比中，被发现有抄袭、剽窃、弄虚作假等违反学术规范的行为，本人愿意接受学院按有关规定给予的处理，并承担相应责任。
学生<签名）：日期：年月日目录1绪论11.1 引言11.2 选题背景与意义11.3 红外对管的基本概念21.4论文章节安排42报警器相关元件介绍62.1红外射线原理62.2二极管原理及特性72.2.1 二极管的工作原理72.2.2 二极管的特性82.2.3 二极管的应用82.2.4 二极管的导电特性92.2.5 二极管的主要参数102.2.6 二极管的识别112.2.7 本次设计用到的几种二极管112.3三极管原理及特性122.3.1 三极管工作原理122.3.2 三极管的主要参数132.3.3 三极管的三种工作状态142.3.4 三极管的基本放大电路142.4电容特性及参数152.4.1标称电容量和允许偏差162.4.2额定电压162.4.3绝缘电阻162.4.4损耗172.4.5频率特性172.5设计中使用到的相关电子芯片性能及参数172.5.1四2输入与非门CD4011172.5.2三端稳压集成电路7805202.5.3音乐集成电路TQ9561213设计思路223.1 设计思路与方案论证223.2 设计思路234系统模块化设计及整合实现244.1 各部分模块电路图244.2报警电路原理介绍274.3 电路元器件的规格与材料清单285 系统安装与调试295.1 电路的制作与安装295.2 装置的功能调试325.3 装置功能扩展32参考文献33附录34家用光电开关的设计与实现学生：刘春风<指导老师：沈晓波）<淮南师范学院电子信息工程学院）摘要：随着社会经济的日益发展，防盗越来越受到人们的关注。
可调遥控电源开关的设计与实现
可调遥控电源开关的设计与实现摘要：随着科技的进步和人们对生活质量的要求提高，电子设备的使用越来越多，电源的开关控制也就成为了一个重要的问题。
本文设计了一种可调遥控电源开关，该开关可以通过遥控器进行远程控制，实现对电子设备的开关控制和电源的调节。
该设计采用微控制器为核心，通过学习遥控器信号并进行解码，实现对电源开关和调节的控制。
该可调遥控电源开关具有稳定可靠、使用方便等特点，适用于各种电子设备的开关控制。
关键词：可调遥控、电源开关、微控制器、遥控器、信号解码引言：随着电子设备的普及和多样化，人们对电源开关控制的需求越来越高。
传统的电源开关控制方式存在不少问题，如需要物理接触开关、距离控制受限等。
因此，设计一种可调遥控电源开关成为了必要。
设计过程：1.硬件设计：本设计采用射频遥控器和微控制器对电源开关和调节进行控制。
1.1遥控器设计遥控器由射频模块、按键和电源模块组成。
射频模块负责将按键信息转换为射频信号发送出去，电源模块则提供遥控器所需的电源。
按键设计考虑到需要调节电源，因此加入了调节按钮。
1.2微控制器设计设计采用微控制器作为核心控制器，负责接收并解码射频信号，并根据解码结果控制电源开关和调节。
需要考虑的内容包括射频信号解码的算法、电源开关的选择和电源调节的实现。
2.软件设计：2.1遥控信号解码微控制器根据接收到的射频信号进行解码，并将解码结果保存在内存中。
采用计时器中断的方式进行遥控信号解码，减少对其他任务的影响。
2.2电源开关控制和调节控制根据解码结果，微控制器根据预先设置的电源开关和调节规则，控制电源的开关和调节。
通过软件实现电源调节的可调性。
3.实验与结果分析：通过搭建实验平台，对设计的可调遥控电源开关进行实验验证。
实验结果表明，该设计能够准确解码遥控信号，并实现对电源的开关控制和调节。
实验结果满足设计要求，并且系统稳定可靠。
结论：本文设计了一种可调遥控电源开关，通过遥控器对电子设备的开关控制和电源的调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电课程设计—设计说明书设计名称:光电多路遥控开关姓名学院_____________专业光信息科学与技术指导教师______________ ___2012年6月28第一章序言1.1课题来源随着国际竞争的不断加大,科学技术迅猛发展,电子信息、无线通讯和自动化等技术已经广泛应用于人民的生活和工作中。
遥控技术作为无线信息传输的一种方式,已经成熟地应用于各个领域,其中以无线遥控为主,又包含红外遥控、高频无线遥控、蓝牙技术等等,而后面的几种技术也在近几年越来越成熟。
在现在红外遥控是当前使用最为广泛的通信和控制手段之一,红外遥控是一种无线、非接触控制技术，具有抗干扰能力强，信息传输可靠，功耗低，成本低，易实现等显著优点，被诸多电子设备特别是家用电器广泛采用，并越来越多的应用到计算机系统中。
随着大规模集成电路和计算机技术的发展，遥控技术才得到快速的发展。
在遥控方式上大体经历了从有线到无线的超声波、从振动子到红外线、再到使用总线的微机红外遥控这样几个阶段。
无论采用何种方式，准确无误传输信号，最终达到满意的控制效果是非常重要的。
最初的无线遥控装置采用的是电磁波传输信号，由于电磁波容易产生干扰，也易受干扰，因此逐渐采用超声波和红外线媒介来传输信号。
与红外线相比，超声传感器频带窄，所能携带的信息量少，易受干扰而引起误动作。
较为理想的是光控方式，因此红外线的遥控方式逐取代了超声遥控方式，出现了红外线多功能遥控器，成为当今时代的主流。
由于其结构简单,体积小,功耗低,抗干扰能力强,可靠性高及成本低等优点而广泛应用于家用电器、工业自动化控制、信息通信、环境检测、安全防范、国防工业,以及日常生活和工作中常见的智能仪器系统等等各个方面。
例如,卫生间的自动水阀、宾馆的自动门、电视机、数字音像设备、空调机和电风扇等,都采用了红外遥控装置。
本次设计是基于无线远程控制的遥控开关,具有很典型的实用价值和参考意义。
1.2本次设计简介本次我的目的是设计一个光电多路遥控开关,其分两部分:遥控发射器和接收执行器,发射器与四路开关相连,而接收控制器接收信号并控制四只LED的亮灭。
并且实现两种控制方式:第一种控制方式:闭合遥控开关时LED亮,放开时LED灭(设计三路,共控制三支LED);第二种控制方式:第一次按下时LED亮,第二次按下时LED灭,即开关开闭一次,LED的状态便转换一次.(设计一路,控制一只LED)。
第二章设计要求本次设计的遥控系统,发射和接收部分均采用5V电源供电,要求在10m之内能有效的完成遥控功能.为了减少干扰,增加传播距离,发射端采用555振荡器产生42KHZ的载波,将编码信号由红外发射管以红外线形式发出.在接收端,我们选择采用CX20106对红外接收管采集到的已调信号进行解调后,送入解码器进行解码,最后将开关量输出,以LED的亮与灭来表征开关的作用.第三章主要元件选择与功能介绍3.1 编码芯片与解码芯片编码和解码模块由三态编解芯片MC145026和MC145027组成，本组芯片是摩托罗拉公司生产的用于通信配对使用的最新芯片。
MC145026可对9位输入信息进行编码,并以脉冲形式串行发出,MC145027则可以对接收到的脉冲进行译码,转换为并行的输出信息.1),编码芯片MC145026图3.1 mc145026引脚图编码芯片MC145026是三态编码芯片,其引脚如图3.1所示.该芯片可以对9位输入信息（其中包括地址位A1～A5，数据位D6～D9）进行编码，其中每个输入端都可以有三种状态,即高电平,低电平,开路.TE脚为编码输出使能端,低电平有效,此引脚上每个脉冲都会使芯片将编码信号串行发出.当TE脚保持低电平时,编码数据将会连续发送.当期为高电平时,不发送数据.而当改引脚是开路状态时,片内的振荡器将停止震荡,这时的芯片处于一种功耗很低的状态.每个数据位用两个脉冲表示：“1”编码为两个宽脉冲；“0”编码为两个窄脉冲；“开路”编码为一宽脉冲和一窄脉冲交叉。
当TE端输入脉冲上升沿时，编码后的数据流开始由D0串行输出。
对于每9位数据信息，可以看作是一个数据字，为了提高通信的安全性，编解码芯片对每个数据字发送两次,在第一次与第二次发送之间有三个脉冲的间隔.如图3.2图3.2DO脚为编码信息输出脚.RS,R,C分别接电阻,电容,构成振荡器,以控制芯片串行发送的频率。
2).解码芯片MC135027图3.3MC145027是与MC145026配套的解码芯片，其引脚分布如图3.3所示。
MC145027 通过 RC 积分电路来完成宽窄脉冲的识别 ,定时元件 R1、 C1 决定对宽窄脉冲的识别。
R2、C2 是用于整个发送周期的辨别。
当编码信号从数据输入端输入时,该信号经 R1、C1 积分电路积分后送至数据提取电路,数据提取电路在输入信号的每一个上升沿通过检测输入脚的状态来判断输入的是宽脉冲还是窄脉冲。
假定数据输入端输入的是“开路”编码（即一个宽脉冲和一个窄脉冲）,宽脉冲开始于 t0 时刻,结束于 t1 时刻,窄脉冲开始于 t2 时刻,结束于 t3 时刻,整个编码于 t4 时刻结束。
那么,在 t1 时刻,7 脚的电压为：在此时刻,数据提取电路检测到的 7 脚电平为高电平,说明上一个脉冲为宽脉冲;此后窄脉冲通过 R1 给 C1 充电,在窄脉冲结束时的 t3 时刻,7 脚的电压为 0.74Vcc,在此后的一段时间里 C1 通过 R1 放电,在编码结束的 t4 时刻,7 脚的电压为 0.1Vcc。
此时数据提取电路检测到 7 脚的电平为低电平,说明上一个脉冲为窄脉冲。
由此可见 MC145027 并不是对接收到的脉冲信号直接进行解码,而是将输入信号积分后进行解码,由于积分电路能滤除瞬间的尖脉冲干扰,因此 MC145027 接收的编码信号即使受到某种程序的干扰,MC145027 依然能够进行正确的解码,这一点对于芯片能应用于环境复杂的工业现场特别重要。
3).关于编码解码器的振荡频率MC145026/7集成度高，功能强。
在进行编码和译码的设计时，所需要的外部元件非常少。
对于振荡频率Fosc在1-400KHZ之间的编码、译码电路，其频率与外围元件的关系如下：译码器中的阻容元件，一般都是在编码器中的电阻Rtc,Rs,电容Ctc等选定后，根据上式进行计算后确定的。
下表列出了一组振荡频率Fosc与阻容元件参数间的关系：图3.43.2 NE555构成多谐振荡器利用振荡器调制的功能是为了提高传输信号的抗干扰能力,将编码信号调制在较高频率的载波上发射。
根据本课题芯片使用的特定要求和成熟的模块电路,我们决定采用NE555 芯片搭建载波频率为42KHz的脉冲调制振荡电路。
555电路组成多谐振荡器,主要产生矩形波脉冲,这种脉冲可用于数字程序控制电路的时钟脉冲信号源、电源变换器的交流信号源、定时器和载波信号源等。
图3.5由555 定时器组成的多谐振荡器如图3.6所示,其中R1、R2 和电容C 为外接元件。
其工作波如图3.6所示。
图3.63.3 红外线/超声波接收专用芯片CX20106索尼公司的生产的CX20106红外线接收专用集成电路是广泛用于彩色电视机等电器中的红外线遥控接收的前置放大器。
由于功能强，性能优越，成本低，故已在各种红外线遥控系统中得到广泛的应用。
CX20106的内部结构如图3.7它由前置放大器、限幅放大器、带通滤波器、检波器、积分器及整形电路构成。
其中的电平自动控制电路ＡＢＬＣ可以保证在输入弱信号时前置放大器有较高增益，在输入强信号时前置放大器不会过载，可以保证在一定遥控距离（约１０m）内工作可靠。
其内部设置的滤波器中心频率f0由其５脚外接电阻调节，范围可从３０KHz－６０KHz。
CX20106－的主要参数如下：①电源电压典型值为５Ｖ，最大１７Ｖ。
②电源电流１.１－２.５mA(典型值为1.8mA)。
③输出低电平０２Ｖ。
④电压增益７７－７９dＢ。
⑤输入阻抗２７ＫΩ。
⑥滤波器中心频率３０ＫＨz－６０ＫＨz。
⑦允许功耗０.８Ｗ。
图3.7其工作过程大致如下:其中的前置放大器将外接红外接收管产生的脉冲电压进行放大,电压增益约77-79dB。
然后将信号送限幅放大器,使其变为矩形脉冲,再由滤波器进行频率选择,滤除干扰信号,由检波器滤掉载频检出指令信号,再经整形后,由7脚输出指令信号。
实际上,CX20106 的功能用一句话概括,就是当接收到与CX20106 滤波器中心频率相符的红外光信号时,其输出端7脚就输出低电平。
3.4 红外接收和发射管我们在设计中选择了红外发射管SE303与红外接收管PH302配套使用。
第四章具体电路设计与参数计算4.1 总体设计框图本设计的原理框图如图4.1 所示,主要由编码电路,振荡电路,红外线发射端,红外线接收端、解调电路、译码电路,LED 控制电路等组成。
在红外线遥控发射端,编码器MC145026按照按键产生编码信号,输出振荡频率约2kHz 的编码信号,用以调制振荡频率为约42kHZ的载波信号,产生编码调制信号,之后驱动红外发光二极管发射信号。
在接收端,红外线专用接收器CX20106 接收调制信号并进行放大,滤波,解调并整形输出编码信号,编码信号又被送入译码器MC145027 中,经过译码的信号通过LED 控制电路进行处理后,形成2种方式多通道的LED 驱动电路,实现了遥控功能。
图4.14.2 开关及编码电路开关及编码电路如图4.2所示。
图4.2我们将MC145026的A1-A5均置为低电平，即地址位均为0.同时把TE脚接地，当此引脚保持低电平时，串行编码数据会保持连续发送的状态。
因为考虑到最后采用高频载波搭载信号，我们将MC145026参数选择为Rs=50 Rtc=100 Ctc=5100pF,代入公式计算后，可以确定Fosc为1.71KHz，基本满足我们的要求。
4.3 振荡电路参数选择由NE555 设计的多谢振荡器电路4.3，主要将编码器MC145026 的信号进行载波处理。
其振荡周期T=T1+T2。
T1 为电容充电时间,T2 为电容放电时间。
(1)充电时间T1=ln2R12C1˜0.7R12C1;(2)放电时间T2=ln2R1C1˜0.7R1C1;(3)矩形波的振荡周期T=T1+T2=T1=ln2R12C1+ln2R1C1;(4)占空比q=(脉宽tw)/(周期T),tw 指输出一个周期内高电平所占的时间。
图所示电路输出矩形波的占空比q=T1/(T1+T2)=R12/(R12+R1);(5)振荡频率f=1/T。
因此改变R12、R1 和电容C1 的值,便可改变矩形波的周期和频率。
对于本电路,我们取R12=R1=1.2K,C1=0.01uF,所以可得振荡频率f=1/T=41.6KHz 的矩形波,与CX20106的红外接收频率42KHz 基本匹配。
