工艺管道工程(识图)57249
课件管道工程识图与施工工艺
根据输送介质的不同，管道工程 可分为水管、风管、油管、气管 等多种类型。
管道材料选择与特性
常用材料
钢管、铸铁管、塑料管、复合管等。
材料特性
钢管强度高、耐腐蚀；铸铁管耐磨损、承压能力好；塑料管质轻、耐腐蚀、易 安装；复合管综合性能优越。
管道连接方式及优缺点
连接方式
螺纹连接、法兰连接、焊接连接、卡 箍连接等。
案例一
某大型商业综合体管道工程图纸解读。该案例涉及多个楼层、多种管道类型和复杂的系统构成。通过 解读平面图、立面图和系统图，掌握管道的走向、标高、连接方式以及设备附件的配置情况。
案例二
某医院医疗气体管道工程图纸解读。该案例涉及氧气、氮气等多种医疗气体的输送和分配。通过解读 图纸中的符号含义和管道连接方式，了解医疗气体管道的特殊要求和安全注意事项。
准。
现场安装操作规范
定位放线
根据图纸要求，在施工现场放出管道 的中心线和标高控制线。
管道安装
按照先大管后小管、先主管后支管的 顺序进行安装，确保管道安装位置准 确、固定牢靠。
阀门安装
检查阀门的型号、规格是否符合设计 要求，安装在便于操作和维修的位置 。
法兰连接
法兰连接时应保持平行，偏差不大于 法兰外径的1.5‰，且不大于2mm 。
备和工具。
管道预制加工技术要求
01
02
03
04
切割
采用机械或火焰切割方法，确 保切口平整、无毛刺。
弯曲
使用专用弯管机进行冷弯或热 弯，保证弯曲半径和角度符合
设计要求。
组对
将管道、法兰、阀门等组对在 一起，确保同轴度、平行度和
垂直度满足要求。
焊接
采用合适的焊接工艺和焊接材 料，确保焊缝质量符合相关标

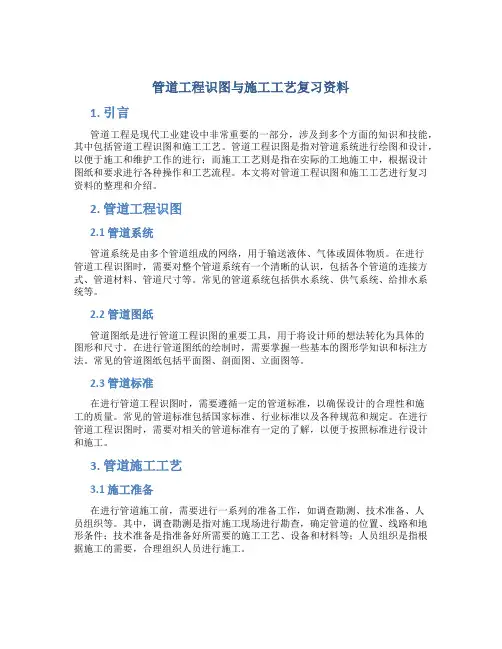

管道工程识图与施工工艺复习资料
管道工程识图与施工工艺复习资料1. 引言管道工程是现代工业建设中非常重要的一部分，涉及到多个方面的知识和技能，其中包括管道工程识图和施工工艺。
管道工程识图是指对管道系统进行绘图和设计，以便于施工和维护工作的进行；而施工工艺则是指在实际的工地施工中，根据设计图纸和要求进行各种操作和工艺流程。
本文将对管道工程识图和施工工艺进行复习资料的整理和介绍。
2. 管道工程识图2.1 管道系统管道系统是由多个管道组成的网络，用于输送液体、气体或固体物质。
在进行管道工程识图时，需要对整个管道系统有一个清晰的认识，包括各个管道的连接方式、管道材料、管道尺寸等。
常见的管道系统包括供水系统、供气系统、给排水系统等。
2.2 管道图纸管道图纸是进行管道工程识图的重要工具，用于将设计师的想法转化为具体的图形和尺寸。
在进行管道图纸的绘制时，需要掌握一些基本的图形学知识和标注方法。
常见的管道图纸包括平面图、剖面图、立面图等。
2.3 管道标准在进行管道工程识图时，需要遵循一定的管道标准，以确保设计的合理性和施工的质量。
常见的管道标准包括国家标准、行业标准以及各种规范和规定。
在进行管道工程识图时，需要对相关的管道标准有一定的了解，以便于按照标准进行设计和施工。
3. 管道施工工艺3.1 施工准备在进行管道施工前，需要进行一系列的准备工作，如调查勘测、技术准备、人员组织等。
其中，调查勘测是指对施工现场进行勘查，确定管道的位置、线路和地形条件；技术准备是指准备好所需要的施工工艺、设备和材料等；人员组织是指根据施工的需要，合理组织人员进行施工。
3.2 施工方法在进行管道施工时，有多种不同的施工方法可选，如开挖法、顶管法、水平定向钻等。
施工方法的选择需要根据具体的工程条件和管道要求进行综合考虑，以确保施工的顺利进行和施工质量的保证。
3.3 施工流程管道施工的流程大致包括开挖、安装、连接和测试等。
在进行施工流程时，需要按照设计图纸和要求进行各项操作，如开挖土方、安装管道、连接管道以及进行压力测试等。
管道工程识图·工艺·预算第3章
• ４. 公称压力、试验压力和工作压力的关系 • 试验压力、公称压力与工作压力之间的直径、公称压力、试验压力 和工作压力
上一页 下一页 返回
３.２ 管道的分类
• 易凝固介质管道是指介质在输送途中,由于散热、温度降低,其黏度增 加甚至凝固.如输送原油的管道.
• (４)易沉淀介质管道.易沉淀介质管道是指介质在输送途中,由于温度 下降或本身特性等原因,将产生结晶沉淀.如输送尿素、苯溶液的管道.
上一页
返回
３.３ 管材及其管件
• １. 水暖管道 • 水暖管道通常是指给水排水管道和采暖管道. • ２. 工业管道 • 工业管道是为生产输送介质的管道,这种管道的种类较多,如氧气、乙
炔、燃气、氢气、氮气、压缩空气、燃油等介质的管道. • 工业管道又可分为工艺管道和动力管道两种.
下一页 返回
３.２ 管道的分类
• (１)工艺管道.工艺管道一般是指直接为产品生产输送主要物料(介质) 的管道,所以也称为物料管道,如酱油厂输送豆饼颗粒的管道.
上一页 下一页 返回
３.３ 管材及其管件
• 这种管材主要用于工作压力、工作温度较低,管径不大(公称直径在１ ５０mm 以内)和要求不高的管道系统中,过去常用于室内给水,我国原 建设部等四部委发文明确从２０００年起禁用镀锌管作为供水管,现 一般适用于消防(室内外)或热水管道中.
• (２)管件.低压输送用焊接钢管的管件(图３.２)种类比较多,螺纹连接常 用的有以下几种:
不写). • ３. 工作压力 • 工作压力一般是指给定温度下的操作压力.
上一页 下一页 返回
３.１ 公称直径、公称压力、试验压力 和工作压力
管道工程识图·工艺·预算第2章
• ２)平面图(也称为俯视图).将管道(或管子、管件)从上向下面的水平投 影面投影,即得到该管道(或管子、管件)在水平投影面上的图形;然后 将该图形绕着OX 轴向下旋转９０°,画在其正立面图的正下方.
• ２.３.１ 剖视图的基本知识
• １. 剖视图的概念 • 在安装工程中,当阀门或其他附件的内部结构比较复杂时,为了清楚地
表达其结构,通常会利用一个平面将其切成两半,然后把需要表达的一 半向着投影面投影,这样所得到的图形称为剖视图,简称剖视. • ２. 剖视图的标注 • 剖视图应标注剖切位置(线)、投影方向和剖视图编号三个主要内容. • (１)剖切位置(线).剖切位置以两小段短的粗实线表示,一般线宽为１~ １.５b.线长为３~５mm.
上一页 下一页 返回
２.２ 管道轴测图
• 正三通所处的位置不同,其方位和斜等轴测图的图形也不同.单、双线 图-正三通的斜等轴测图如图２.２８所示.
• 画图时,从O１ 点起,将等径正三通的主短管１和支短管２在平、立面 图上的实长,分别量在O １ Y １ 轴和O １ Z １ 轴上.
上一页
返回
２.３ 管道剖视、剖面、节点图
上一页 下一页 返回
２.１ 管道平、立、侧面图
• ３. 管件的遮挡 • 管子连接处的管件,如弯头、三通等,其立管和横管常存在遮挡关系. • (１)单线图(图２.４、图２.５).若先看到管口时,粗实线不穿过小圆,画
到粗实线小圆的边上;若后看到管口时,粗实线穿过小圆的圆心(若只遮 挡了一半,粗实线画到圆心). • (２)双线图(图２.６、图２.７).若先看到管口时,小圆为画有“十”字 中心线的中实线小圆(若是弯头,为画有“十”字中心线的中实线半圆 );若后看到管口时,小圆为画有“十”字中心线的中虚线小圆(若只遮 挡了一半,如弯头,为画有“十”字中心线的中虚线半圆或不画).
工艺管道工程(识图)
第一节安装工程识图一、编制前得准备工作:(应具备得几个条件)1、完整得施工图:包括基本图与详图。
A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图与立(剖)面图。
详图包括节点图、大样图与标准图(重复利用图)、Ｂ、图纸目录:对数量众多得施工图纸,设计人员把它按一定得图名与顺序归纳编排成图纸目录以便查阅。
Ｃ、施工图说明:在图纸上无法表示出来,而非要施工人员知道得一些技术与质量方面得要求,一般用文字形式加以说明。
D、设备、材料表:该工程所需得各种设备与各类管道、管件、阀门以及防腐、保温材料得名称、规格、型号、数量得明细表。
以上三点就是文字说明,但就是施工图纸不可缺少得组成部分。
E、流程图:就是对一个生产系统得工艺变化过程得表示。
通过它可以对设备、建筑物、仪表以及管道得规格、输送介质、主要控制阀门有一个确切得了解。
F、平面图:施工图中得基本图。
主要表示设备得平面分布、管线得走向、排列、标高等具体数据,使施工人员对该项工程有一个大该得了解。
G、立面图与剖面图:施工图中最常见得图样,表达设备得立面分布与该项垂直方向得排列与走向、以及管径、标高。
M、详图:节点图:清楚得表示某一部分管道得详细结构及尺寸,就是对平面图及其她图不能反映清楚得某点图形得放大、大样图:设备配管及管配件组合得详图,特点就是双线图表示,对物体有真实感。
标准图:(重复利用图)具有通用性质得图样。
它不能用来作为单独进行施工得图纸,只作为某些施工图得一个组成部分。
一般由国家或有关部门出版标准图集。
２、现行得工程预算定额及单位估价表3、工程所在地现行得材料预算价格及材料调价得有关规定(系数调整或规定内得材料价格按实调整)。
根据工程类别与企业等级所给定得取费标准、4、经有关部门审批得施工组织措施,包括大型设备得拉运、吊装及三通一平等。
正常施工图预算所包含不了得工作内容,根据施工组织措施进行编制。
二、通过识图应了解得几个问题:１、工程概况:比如一座转油站,有泵房、罐区、加热炉区,以及连接几个大区得平面管网,之配套得还有采暖系统、给排水系统。
课件管道工程识图与施工工艺
图3.4 闸阀的半剖视图
47
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
▪ 2)半剖视图 ▪ 3)局部剖视图 ▪ 3.2 剖面图基本知识 ▪ 3.2.1 剖面图及剖面符号
图3.5 钢筋混凝土管接口的局部剖视图
图3.6 少数剖面线的画法
48
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺 49
23
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
图2.3 单根管线正轴测图之一 (a)正投影图；(b)正等轴测图
图2.4 单根管线正轴测图之二 (a)正投影图；(b)正等轴测图
▪ 1)单条管线的正等轴测图 ▪ 2)多根管线的正等轴测图
24
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
13
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
图1.7 两根直管在平面图上的重叠
图1.8 4根直管在平面图上的重叠
▪ (1)两根直管在平面图上的重叠 ▪ (2)多根直管在平面图上的重叠 ▪ 2)管道在正立面图上的重叠
14
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
▪ (1)两根直管在正立面图上的重叠 ▪ (2)多根直管在正立面图上的重叠 ▪ 1.4 管道三视图的识读
35
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
图2.17 斜等轴测图的轴测轴、轴间角与双线管口在该图的形状 (a)OY轴向左斜；(b)OY轴向右斜；(c)双线图管口的形状
图2.18 单根管线斜轴测图之一
(a)投影图；(b)斜等轴测图
36
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
课件管道工程识图与施工工艺
3)交叉管线的斜等轴测图 (1)两根交叉管线的斜等轴测图
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
图2.21 多根管线的斜轴测图 (a)正投影图；(b)斜等轴测图
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
(2)平面图(也称为俯视图) (3)左侧立面图(也称为左视图) (4)右侧立面图(也称为右视图)
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
3)平 、立、侧面图的 “三等关系”
1.1.2 管道单、双线图 的概念
1.2 管子、管件和阀 门的单、双线三视图
1.2.1 管子的单、双线 三视图
图3.8 移出剖面
3.3 管道剖视图与节点图 3.3.1 管道剖视图的几种形式
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
1)管线与管线之间的剖切
图3.9 管线与管线间的剖切 (a)管线平面图；(b)管线立面图；(c)Ⅰ—Ⅰ剖视图
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
图2.1 正等轴测图的轴测轴、轴间角与双线管口在该图的形状 (a)正等轴测图的轴测轴，轴间角；(b)双线管口在该图的形状
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
图2.2 正等轴测轴的选定 (a)正等轴测轴的选定之一；(b)正等轴测轴选定之二
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
高等职业教育工程造价专业系列丛书——管道工程识图与施工工艺
图1.7 两根直管在平面图上的重叠
图1.8 4根直管在平面图上的重叠
(1)两根直管在平面图上的重叠
管道工程识图与施工工艺9
沟槽开挖： 根据管道 埋深和土 质情况确 定沟槽的 深度和宽 度
管道基础施 工：根据管 道类型和土 壤条件确定 基础类型和 施工方法
管道安装： 将管道按 照设计要 求安装到 沟槽中
回填土方： 将沟槽回 填到与管 道平齐并 进行夯实
管道材料选择：根据工程需求和规 范选择合适的管材和附件确保质量 合格。
管道焊接：采用合适的焊接工艺和 材料确保焊接质量符合规范要求防 止焊接缺陷的产生。
添加标题
添加标题
添加标题
添加标题
管道安装：按照施工图纸和规范进 行安装确保管道的位置、标高、坡 度等参数符合要求。
管道试压：在管道安装完成后进行 试压检查管道的密封性和强度确保 管道的正常运行。
施工前安全技术交底 管道安装过程中的安全防护措施 管道试压过程中的安全注意事项 管道工程完工后的安全检查与验收
施工流程：详细 描述管道施工的 流程包括测量定 位、开挖、安装 管道、回填等步 骤。
施工难点：分析 施工过程中遇到 的主要难点和解 决方法如管道连 接、过河管道施 工等。
质量检测：介绍 施工完成后的质 量检测方法和标 准以及实际检测 结果。
施工准备： 包括技术 准备、材 料准备、 机具准备 等
测量放线： 确定管道 的位置和 标高
操作人员应经过专业培训熟悉机械性能和操作规程。 机械运转时禁止进行任何维修保养工作。 施工现场应设置安全警示标志和防护设施确保作业安全。 使用前应检查机械各部件是否正常如有异常应及时处理。
培训目的：提高施工人员的安全意 识和技术水平确保施工安全和质量。
培训方式：采用理论教学、案例分 析、实践操作等多种方式注重实际 效果和实用性。
管道系统图：表示管道系统中的设 备、阀门、管件等部件的连接关系 和位置
工艺管读图识图
管道识图1、完整的施工图：包括基本图和详图。
A、基本图包括图纸目录、施工图说明、设备材料表、流程图、平面图、轴侧图和立(剖)面图。
详图包括节点图、大样图和标准图(重复利用图)。
B、图纸目录：对数量众多的施工图纸，设计人员把它按一定的图名和顺序归纳编排成图纸目录以便查阅。
C、施工图说明：在图纸上无法表示出来，而非要施工人员知道的一些技术和质量方面的要求，一般用文字形式加以说明。
D、设备、材料表：该工程所需的各种设备和各类管道、管件、阀门以及防腐、保温材料的名称、规格、型号、数量的明细表。
以上三点是文字说明，但是施工图纸不可缺少的组成部分。
E、流程图：是对一个生产系统的工艺变化过程的表示。
通过它可以对设备、建筑物、仪表以及管道的规格、输送介质、主要控制阀门有一个确切的了解。
F、平面图：施工图中的基本图。
主要表示设备的平面分布、管线的走向、排列、标高等具体数据，使施工人员对该项工程有一个大该的了解。
G、立面图和剖面图：施工图中最常见的图样，表达设备的立面分布和该项垂直方向的排列和走向、以及管径、标高。
M、详图：节点图：清楚的表示某一部分管道的详细结构及尺寸，是对平面图及其他图不能反映清楚的某点图形的放大。
大样图：设备配管及管配件组合的详图，特点是双线图表示，对物体有真实感。
标准图：(重复利用图)具有通用性质的图样。
它不能用来作为单独进行施工的图纸，只作为某些施工图的一个组成部分。
一般由国家或有关部门出版标准图集。
二、通过识图应了解的几个问题：1、工程概况：比如一座转油站，有泵房、罐区、加热炉区，以及连接几个大区的平面管网，之配套的还有采暖系统、给排水系统。
举例说明：2、各系统规定所用的材质、介质的工作压力、温度等，了解管道的焊缝等级，以便满足对焊口的处理(热处理及无损探伤)。
3、根据编制说明和蓝图，了解管道所处的位置(地上、地下、沟内、沟外)，以及对管道防腐、刷油、保温的要求。
三、符号及图例：1、线型：粗实线：主要管线、图框线中实线：辅助管线、分支管线细实线：管件、阀件的图线，建筑物及设备轮廓线，尺寸线、引出线。
工艺管道施工图识读
工艺管道施工图识读工艺管道施工图识读建设集团技术培训中心综合基地技能教师：高良富工艺管道图的特点是线条简单、图形复杂，它不仅具有机械图的两大要素，还具有方向性等特点。
也就是说，工艺管道图不仅需反映出管子、管件、阀门、支架、设备、仪表等的形状、位置和尺寸，而且需反映出管路内介质的性质、温度、压力和流向。
工艺管道图是一种用图线、图例、符号和代号，按正投影或轴测投影原理绘制而成的象形图。
工艺管道图也是由基本图和详图两部分组成的。
其中基本图包括工艺流程图、设备布置图、管道布置图、图纸目录、施工图说明，设备材料表属于基本图的范畴；详图包括节点图、大样图和标准图。
1．图纸目录图纸目录是把一个工程项目的各种施工图按一定顺序排列，从中不仅可以知道该工程的工程名称、建设单位、设计单位，更主要的是知道图样的名称编号、张数。
当拿到一个工程项目的图样时，应首先按图样目录进行清点，以保证取得完整的设计资料。
2．施工图说明凡是在施工图中无法表达或不便表达，而又必须让施工单位知道的内容，可以用施工说明(有的也写为设计说明)的形式用文字阐述出来，如设计依据、与施工有关的技术数据、特殊要求、采用的施工验收规范和应遵循的技术标准等。
3．设备材料表设备材料表一般应列出工程项目所需的设备和主要材料的型号、规格、数量，以供建设单位和施工单位参考。
4．工艺流程图或系统图工艺流程图或系统图一般用于生产工艺比较复杂的工艺管道系统(如石油化工管道)和公用工程中的管道系统，通过流程图可以知道生产工艺是如何通过管道系统来实现的，生产设备在生产工艺中的位置和作用、仪表控制点的分布、介质流向等方面的内容，以便对生产工艺有较全面的理解，使施工活动更好地贯彻设计意图。
5．平面图平面图表达建筑物的平面轮廓、设备位置、管道分布及其与建筑物、设备的平面关系，此外还要标注管径、标高、坡向、坡度和立管编号。
平面图是施工中最基本的图样。
6．立面图和剖面图立面图和剖面图是和平面图配套的，平面图中无法表达的管道垂直走向、分布及其与建筑物或设备的关系，都通过不同方向的剖面图表达出来。
管道工程识图与施工工艺 (2)
图1.6 单线图等(异)径正三通的 平、立、侧面图
图1.7 双线图异径正三通的 平、立、侧面图
• (2)双线图等径正三通的平、立、侧面图 • 1.2.4 单、双线图正四通的平、立、侧面图
图1.8 双线图等径正三通的 平、立、侧面图
图1.9 单线图等(异)径正四通的 平、立、侧面图
图1.10 双线图异径正四通的 平、立、侧面图
图1.24 2条直管在正立面图上的重叠
图1.25 4条直管在正立面图上的重叠
图1.26 单线图管道平、立、侧面图
图1.27 双线图管道平、立、侧面图
第2章 管道轴测图
• • • • • • 2.1 管子与管件的斜等轴测图 2.1.1 管道在斜等轴测图中的方位选定 1) 管道轴测图的分类 2) 斜等轴测图的轴测轴与轴间角 3) 管口在斜等轴测图中的形状 4) 管道在斜等轴测图中的方位选定
第1部分 管道工程识图 第1章 管道平、立、侧面图
• 1.1 管道单、双线图及平、立、侧面图的 位置 • 1.1.1 管道的单、双线图 • 1) 管道的组成 • 2) 管道的单、双线图
• • • • • • • • •
1.1.2 管道平、立、侧面图的位置 1) 投影面 2) 平、立、侧面图的位置 (1) 正立面图(也称为主视图) (2) 平面图(也称为俯视图) (3) 左侧立面图(也称为左视图) (4) 右侧立面图(也称为右视图) 1.2 管子、管件和阀门的平、立、侧面图 1.2.1 单、双线图管子的平、立、侧面图
• • • • • •
1) 单线图90°弯头的平、立、侧面图 2) 双线图90°弯头的平、立、侧面图 1.2.3 单、双线图正三通的平、立、侧面图 正三通分为等径正三通和异径正三通两种。 1) 单线图正三通的平、立、侧面图 单线图等径正三通与单线图异径正三通的 图形相同。 • 2) 双线图正三通的平、立、侧面图 • (1) 双线图异径正三通的平、立、侧面图
课件管道工程识图与施工工艺332页PPT
•
