星三角接法

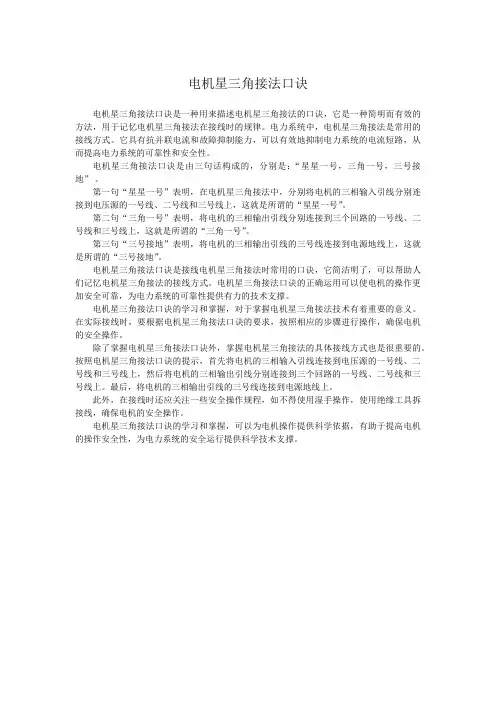

电机星三角接法口诀
电机星三角接法口诀电机星三角接法口诀是一种用来描述电机星三角接法的口诀，它是一种简明而有效的方法，用于记忆电机星三角接法在接线时的规律。
电力系统中，电机星三角接法是常用的接线方式。
它具有抗并联电流和故障抑制能力，可以有效地抑制电力系统的电流短路，从而提高电力系统的可靠性和安全性。
电机星三角接法口诀是由三句话构成的，分别是：“星星一号，三角一号，三号接地”。
第一句“星星一号”表明，在电机星三角接法中，分别将电机的三相输入引线分别连接到电压源的一号线、二号线和三号线上，这就是所谓的“星星一号”。
第二句“三角一号”表明，将电机的三相输出引线分别连接到三个回路的一号线、二号线和三号线上，这就是所谓的“三角一号”。
第三句“三号接地”表明，将电机的三相输出引线的三号线连接到电源地线上，这就是所谓的“三号接地”。
电机星三角接法口诀是接线电机星三角接法时常用的口诀，它简洁明了，可以帮助人们记忆电机星三角接法的接线方式。
电机星三角接法口诀的正确运用可以使电机的操作更加安全可靠，为电力系统的可靠性提供有力的技术支撑。
电机星三角接法口诀的学习和掌握，对于掌握电机星三角接法技术有着重要的意义。
在实际接线时，要根据电机星三角接法口诀的要求，按照相应的步骤进行操作，确保电机的安全操作。
除了掌握电机星三角接法口诀外，掌握电机星三角接法的具体接线方式也是很重要的。
按照电机星三角接法口诀的提示，首先将电机的三相输入引线连接到电压源的一号线、二号线和三号线上，然后将电机的三相输出引线分别连接到三个回路的一号线、二号线和三号线上。
最后，将电机的三相输出引线的三号线连接到电源地线上。
此外，在接线时还应关注一些安全操作规程，如不得使用湿手操作，使用绝缘工具拆接线，确保电机的安全操作。
电机星三角接法口诀的学习和掌握，可以为电机操作提供科学依据，有助于提高电机的操作安全性，为电力系统的安全运行提供科学技术支撑。

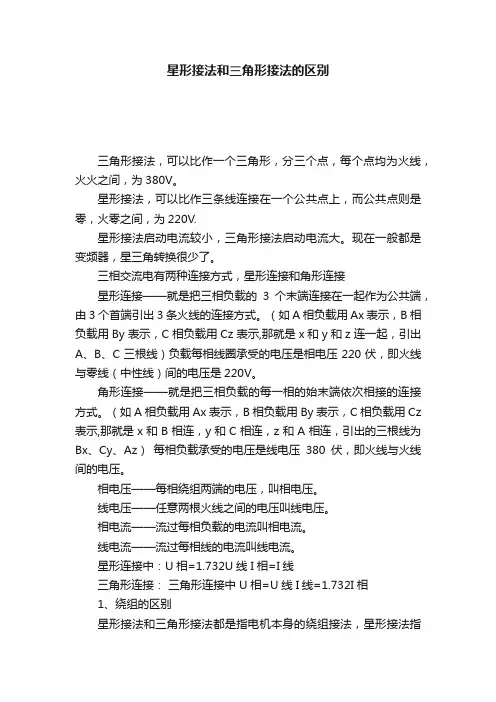

星形接法和三角形接法的区别
星形接法和三角形接法的区别三角形接法，可以比作一个三角形，分三个点，每个点均为火线，火火之间，为380V。
星形接法，可以比作三条线连接在一个公共点上，而公共点则是零，火零之间，为220V.星形接法启动电流较小，三角形接法启动电流大。
现在一般都是变频器，星三角转换很少了。
三相交流电有两种连接方式，星形连接和角形连接星形连接——就是把三相负载的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。
（如A相负载用Ax表示，B相负载用By表示，C相负载用Cz表示,那就是x和y和z连一起，引出A、B、C三根线）负载每相线圈承受的电压是相电压220伏，即火线与零线（中性线）间的电压是220V。
角形连接——就是把三相负载的每一相的始末端依次相接的连接方式。
（如A相负载用Ax表示，B相负载用By表示，C相负载用Cz 表示,那就是x和B相连，y和C相连，z和A相连，引出的三根线为Bx、Cy、Az）每相负载承受的电压是线电压380伏，即火线与火线间的电压。
相电压——每相绕组两端的电压，叫相电压。
线电压——任意两根火线之间的电压叫线电压。
相电流——流过每相负载的电流叫相电流。
线电流——流过每相线的电流叫线电流。
星形连接中：U相=1.732U线 I相=I线三角形连接：三角形连接中 U相=U线 I线=1.732I相1、绕组的区别星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端；三角形接法指将三相绕组首尾互相连接，三个端点为电源端。
2、功率的区别星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法。
3、电压方面的区别星形接法与三角形接法输出的相电压分别为220V与380V。
4、常见接法。
星三角启动原理接线
星三角启动原理接线星三角启动原理是指在电动机启动时，先将其连接为星形，在电机达到一定转速之后，再切换为三角形连接。
星三角启动可以降低电动机在起动时的电流冲击，减小电动机启动时的机械应力，提高电动机的效率和寿命。
星三角启动原理的接线方式为：电动机的三个线圈（A、B、C）分别连接到电源的三个相（L1、L2、L3），将电机连接成星形。
而在启动阶段，电源的L1、L2、L3三个供电相经过接触器或空气开关的控制，使电机线圈的A、B、C三个接线端分别连接到电源的L1、L2、L3，将电机切换为三角连接。
星三角启动过程如下：1. 准备阶段：电动机的线圈接法为星形连接，电机内部三个线圈(A、B、C)的交点（N）连接到电源的中性线。
2. 起动阶段：电动机通过启动按钮或起动信号，使电源通过接触器或空气开关的控制，将电机线圈的A、B、C三个接线端分别连接到电源的L1、L2、L3，将电机切换为三角连接。
这个过程一般经过一个时间延迟器控制，延迟几秒钟后才切换为三角连接。
3. 运行阶段：电动机在星形连接状态下，起动时电流较小，线圈内部的电流相对平稳，电机达到一定转速后切换为三角连接。
切换后，电动机的线圈内部相当于嵌套在互相串联的三角形结构中，电流和电压的数值均发生变化，但相对平衡，电机开始正常运行。
星三角启动原理的关键是降低电动机起动时的电流冲击。
在起动时，星形连接可以通过线圈之间的串联阻抗，减小电压施加在电机上的数值，降低电流的大小。
这样可以减少电机启动时对电源的压力，避免因电流过大而造成的电动机过载和电源过载等问题。
同时，星三角启动原理还可以减小电机启动时的机械应力。
在启动过程中，星形连接下的电动机转矩较小，运行电流较低，减少了起动时电机内部产生的机械振动和冲击力。
这样可以保护电动机的机械部件，延长电动机的使用寿命。
星三角启动原理的作用还在于提高电动机的效率。
在电机切换为三角连接后，电机的线圈内部电流和电压的数值都有所增加，相应地提高了电机的效率。
电机星三角接法
电机星三角接法电机是现代社会中必不可少的电器设备之一，它广泛应用于工业、农业、交通、家庭等各个领域。
而电机的接线方式也是电机运行的重要因素之一，其中最常见的一种接线方式就是星三角接法。
什么是星三角接法？星三角接法是指将三相电机的绕组分成两组，一组为星形连接，另一组为三角形连接。
在启动时，先将电机的绕组接成星形，等电机转速达到一定值后，再将绕组接成三角形。
这种接法可以降低电机的起动电流，减少电网的压降，同时也可以保护电机，延长电机的使用寿命。
星三角接法的原理星形接法是将三相电机的每个相的两端都连接在一起，形成一个星形结构。
这样做可以使电机的电流减小，因为电流只需流过一个相，而不是三个相。
同时，星形结构也可以使电机的电压降低，因为三个相的电压会分散到每个相上，导致电压下降。
三角形接法是将三相电机的每个相的两端依次连接在一起，形成一个三角形结构。
这样做可以使电机的电流增大，因为电流需要流过三个相。
同时，三角形结构也可以使电机的电压升高，因为三个相的电压会叠加在一起，导致电压上升。
在启动时，电机的绕组被连接成星形结构，电机的电流和电压都比较小。
随着电机的转速增加，电机的电流和电压也会增加，当电机的转速达到一定值时，电机的绕组被连接成三角形结构，电机可以正常运行。
星三角接法的优点星三角接法的主要优点是可以减小电机的起动电流，这对电网的稳定性和电机的寿命都有很大的好处。
在启动时，电机的绕组被连接成星形结构，电机的电流和电压都比较小，这样可以避免电机启动时对电网造成过大的冲击。
随着电机的转速增加，电机的电流和电压也会增加，当电机的转速达到一定值时，电机的绕组被连接成三角形结构，电机可以正常运行。
星三角接法的缺点星三角接法的主要缺点是需要额外的电气设备来控制电机的启动，这增加了电气系统的复杂度和成本。
同时，星三角接法只适用于功率较小的电机，对于大功率电机来说，需要采用其他的启动方式。
星三角接法的应用星三角接法广泛应用于工业、农业、交通、家庭等各个领域。
电机星三角接法

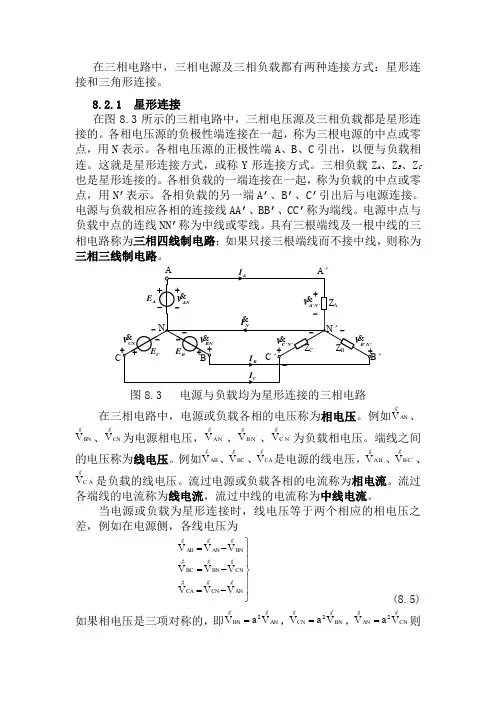

在三相电路中，三相电源及三相负载都有两种连接方式：星形连接和三角形连接。
8.2.1 星形连接在图8.3所示的三相电路中，三相电压源及三相负载都是星形连接的。
各相电压源的负极性端连接在一起，称为三根电源的中点或零点，用N 表示。
各相电压源的正极性端A 、B 、C 引出，以便与负载相连。
这就是星形连接方式，或称Y 形连接方式。
三相负载Z A 、Z B 、Z C 也是星形连接的。
各相负载的一端连接在一起，称为负载的中点或零点，用N ’表示。
各相负载的另一端A ’、B ’、C ’引出后与电源连接。
电源与负载相应各相的连接线AA ’、BB ’、CC ’称为端线。
电源中点与负载中点的连线NN ’称为中线或零线。
具有三根端线及一根中线的三相电路称为三相四线制电路；如果只接三根端线而不接中线，则称为三相三线制电路。
’图8.3 电源与负载均为星形连接的三相电路在三相电路中，电源或负载各相的电压称为相电压。
例如AN V、BN V、CN V为电源相电压，''A NV、''B N V、''C N V为负载相电压。
端线之间的电压称为线电压。
例如AB V 、BC V 、CA V 是电源的线电压，''A B V 、''B C V、''C A V是负载的线电压。
流过电源或负载各相的电流称为相电流。
流过各端线的电流称为线电流，流过中线的电流称为中线电流。
当电源或负载为星形连接时，线电压等于两个相应的相电压之差，例如在电源侧，各线电压为AB AN BN BC BN CN CA CN AN V V V V V V V V V ⎫=-⎪⎪=-⎬⎪=-⎪⎭(8.5)如果相电压是三项对称的，即2BN AN V a V =，2CN BN V a V =，2AN CN V a V =则式(8.5)成为222303030AB AN AN AN BC BN BN BN CA CN CN CN V V a V V V V a V V V V a V V ⎫=-=⎪⎪=-=⎬⎪=-=⎪⎭(8.6)线电压与相电压的相量图如图8.4a 或图8.4b 所示。

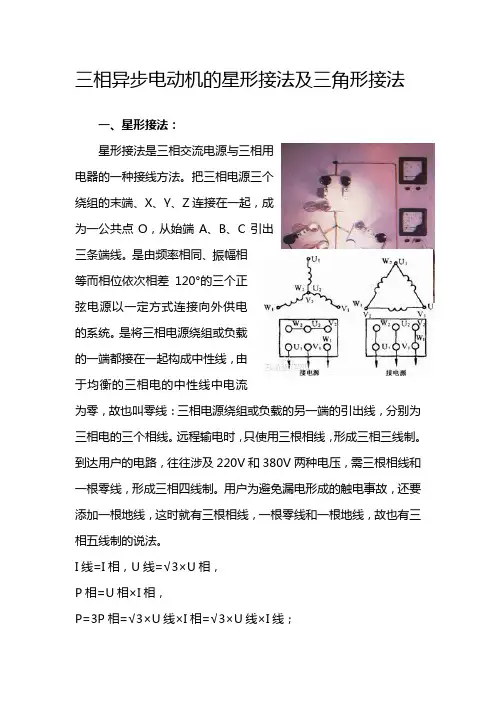

三相异步电动机星形接法与三角形接法
三相异步电动机的星形接法及三角形接法一、星形接法：星形接法是三相交流电源与三相用电器的一种接线方法。
把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线。
是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
远程输电时，只使用三根相线，形成三相三线制。
到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。
用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。
I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；二、三角形接法：三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。
添加地线后，成为三相四线制。
三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。
I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。
说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia ×√3/2=√3×Ia，线电流是相电流的根号三倍。
三、目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。
这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。
电机星三角接法区别
三相异步电动机的接法与星三角起动从接法上，星形接法是三个线圈的一端相互短接。
另外一端分别接三相电源。
三角形接法是三个线圈首尾相连形状像个三角，三个接线点分别接三相电源。
从两端电压来说，星形接法每个线圈两端电压等于相电压。
三角形接法每个线圈两端电压等于线电压。
所以同样的三组线圈，接法为星形的话功率要小于三角形接法。
1电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍，2电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。
3需要注意的是本来星形接法的电机不能接成三角形，（如果接成三角形，这时相电压升高到约1.73倍，长时间运行必然烧毁电机）。
4同样本来三角形接法的电机不能接成星形，（如果接成星形，这时相电压降低到约1.73倍，达不到正常功率，如果带额定负载，那么这时属于过载状态，时间一长也必然烧毁电机）。
5在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。
6为什么较大功率电机都接成三角形，好处是轻载启动时，为了方便降压启动(启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3等）。
目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。
这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。
切不可误将星形接成三角形，将烧毁电机。
二：额定电压为380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。
如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V电压上。
为什么变压器采用星三角接法
三角形接法的作用主变为什么低压侧要采用三角接法高压侧采用Y型接法?解释1：主变低压侧接成三角形是为了消除三次谐波。
防止大量谐波向系统输送，引起电网电压波形畸变。
三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，保证供电质量。
还有零序电流也可以在三角形接线形成环流，因为主变高压侧采用中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序保护误动作。
主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。
低压侧接三角型是因三角型有三次谐波衰减作用。
解释2：在变压器中都希望原、副边有一侧接成三角形，这是为了有一侧可以为三次谐波电流提供回路从而可以保证感应电势为正弦波，避免产生畸变。
而三角形联结的绕组在原边或在副边所起的作用是一样的。
但是为了节省绝缘材料，实际上总是高压侧采用星形接法，低压侧采用三角形接法。
1、 因为高压侧在一定线电压下，其相电压仅为线电压的1/√3，而绝缘通常按相电压设计，所以用料较少。
就是绝缘层不用包那么厚（否则，圈数相同的情况下导线长度要增加）。
相应的来说铁芯不必因为绕组体积而做的大一些。
并且主系统为大电流接地系统，也只能采用高压侧星形接线方式。
对于三相变压器组的接线方式，若采用星/星接线可引起相电势的波形严重畸变，有可能引起绝缘击穿高压侧Y接，相电压较低，可以降低为提高绝缘而付出的成本；2、低压侧角接，相电流较低，可以降低绕组截面积，降低成本；防三次谐波。
低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。
3、励磁变高压侧接成Y型，低压侧接成三角形，原因：高压侧电压为发电机出口电压，励磁变高压侧绕组接成Y型，相电压为线电压的1/√3，变压器高压侧的绕组可以按照相电压做，如果高压侧接成三角形，则变压器高压侧绕组要求按发电机的线电压做，成本增加很多；低压侧接成三角形：励磁变低压侧一般电压较低，大多不超过1000V，正常运行时，变压器低压侧励磁电流很大，接成三角形，相电流为线电流的1/√3，绕组导线截面积要小，加工制作较容易，绕组的制造成本可以降低很多。
星型与三角形电机接法
星型与三角形电机接法
星型和三角形是两种常见的电机接法，它们用于改变电动机的运行方式和性能。
首先，让我们来谈谈星型接法。
星型接法也称为Y型接法，它是一种将三相电机的线圈连接在一起的方法。
在星型接法中，每个线圈的一个端子连接在一起形成一个共同的连接点，这个点通常被称为中性点，而另一个端子则连接到电源。
这种接法可以使电机在起动时具有较高的起动转矩，但是在运行时可能会有较高的电流。
而三角形接法，也称为Δ型接法，是另一种常见的电机接法。
在三角形接法中，每个线圈的一个端子连接到另一个线圈的端子，依次连接下去形成一个闭合的回路。
这种接法可以降低起动时的电流，但是在起动时可能会有较低的起动转矩。
从性能角度来看，星型接法适用于需要较高起动转矩的应用，如压缩机和泵等。
而三角形接法适用于需要较低起动电流的应用，如风扇和风机等。
另外，从电气角度来看，星型接法在起动时需要较高的电流，因此需要较大的起动器和电源容量。
而三角形接法则可以减小起动
时的电流冲击，节约电能和延长电机寿命。
总的来说，星型和三角形接法都有各自的优点和适用场景，选择合适的接法取决于具体的应用需求和电机性能要求。
希望这个回答能够帮助你理解星型和三角形电机接法。
三相异步电动机星三角接法 -回复
三相异步电动机星三角接法-回复星三角接法是一种常见的三相异步电动机接线方式。
它是一种常用的启动方法，适用于电流较大的三相电动机。
本文将逐步解释星三角接法的基本原理、接线图和启动过程。
一、星三角接法的基本原理星三角接法是一种利用变压器原理来降低电动机启动时的起动电流。
在电动机起动时，起动电流较大，容易影响电力系统的稳定运行。
而通过使用星三角接法，可以有效地限制起动电流，从而减少对电力系统的影响。
二、星三角接法的接线图星三角接法包括两组绕组，即星形绕组和三角形绕组。
星形绕组由电动机的U、V、W三相绕组的起点连接在一起，称为公共接点N。
三角形绕组则是将电动机的U、V、W三相绕组的终点连接在一起，分别接到电源的各相线上，形成一个三角形。
三、星三角接法的启动过程1. 准备工作：确认电动机的相序，并根据电源电压选择合适的起动方法。
2. 接线准备：按照接线图连接电动机的星形绕组和三角形绕组。
3. 起动过程：a. 初始阶段：将电源开关打开，使电动机处于停止状态。
b. 切换阶段：将电源开关切换到星形绕组上，电动机开始启动。
此时，电动机的起动电流较大。
c. 过渡阶段：在电动机启动后的一段时间内，电动机的起动电流逐渐减小，同时电动机的转速也逐渐增加。
d. 维持阶段：在电动机的起动电流减小到合适范围后，将电源开关切换到三角形绕组上。
此时，电动机进入正常运行状态，电流也会进一步减小。
四、星三角接法的特点1. 起动电流较小：通过星三角接法，可以降低电动机的起动电流，减少对电力系统的影响。
2. 启动过程稳定：星三角接法的启动过程相对平稳，不会产生剧烈的电流冲击。
3. 适用范围广：星三角接法适用于起动电流较大的三相异步电动机，特别是一些大功率电动机。
4. 成本较高：由于星三角接法需要使用变压器进行接线，因此需要一些额外的设备和成本。
总结：星三角接法是一种常用的三相异步电动机启动方法，通过合理的绕组连接和启动过程，可以降低电动机的起动电流，减少对电力系统的影响。
星型和三角形接法绕组对地电压
星型和三角形接法绕组对地电压
星型和三角形接法是电力系统中常见的绕组连接方式，用于变压器和发电机等设备中。
它们在电压转换和能量传递中起着重要作用。
下面将分别对星型和三角形接法进行详细描述。
星型接法是一种常见的绕组连接方式，其中三个相邻的绕组分别与其他两个绕组相连接，形成一个星型的结构。
这种连接方式常用于低电压绕组，其特点是电压相对较低，电流较大。
星型接法使得电流在三个绕组之间均匀分配，从而减小了电流的不平衡度。
此外，星型接法还具有电压稳定性好、故障容忍度高等优点。
三角形接法是另一种常见的绕组连接方式，其中每个绕组的一个端点与相邻绕组的另一个端点相连，形成一个闭合的三角形。
这种连接方式常用于高电压绕组，其特点是电压相对较高，电流较小。
三角形接法使得电流在闭合的三角形中循环流动，从而减小了电流的损耗和能量的浪费。
此外，三角形接法还具有电压传递效率高、输出电压波动小等优点。
星型和三角形接法在电力系统中具有各自的优势和适用范围。
它们能够满足不同电压等级和功率需求下的电能转换和传递要求。
在实际应用中，根据具体情况选择合适的绕组连接方式非常重要，以确保电力系统的安全稳定运行。
接触器星三角接法
接触器星三角接法接触器星三角接法，又称为星形-三角形启动，是一种常见的电动机启动方式。
该接法主要用于降低电动机启动时的电流冲击，减少对电网的影响，并允许电动机在较低的电压下启动，随后平稳过渡到正常运行状态。
本文将详细探讨接触器星三角接法的原理、特点、应用以及在实际操作中需要注意的事项。
一、星三角接法的原理星三角接法的基本原理是通过改变电动机定子绕组的接线方式，来实现电动机启动时的降压启动和正常运行时的全压运行。
在启动阶段，电动机定子绕组接成星形（Y 接法），此时每相绕组承受的电压为正常电压的1/√3，即约为正常电压的57.7%。
由于电压降低，电动机启动时的电流也会相应减小，从而降低了对电网的冲击。
当电动机转速接近额定转速时，通过接触器切换，将定子绕组从星形接法改为三角形（Δ接法），使电动机在全压下运行，保证了电动机的正常工作效率。
二、星三角接法的特点1. 电流降低：星形启动时，电流仅为直接启动时的1/3左右，有效减轻了电网的负荷。
2. 启动平稳：通过降压启动，电动机的转矩逐渐增大，避免了直接启动时的大电流冲击和机械冲击。
3. 设备简单：与其他降压启动设备相比，星三角启动器结构简单，维护方便，成本低廉。
4. 适用广泛：适用于无特殊要求的笼型异步电动机的空载或轻载启动。
三、星三角接法的应用星三角接法广泛应用于各种需要降低启动电流的场合，如：水泵、风机、压缩机等设备的电动机启动。
在这些场合中，由于电动机启动时的电流较大，直接启动可能会对电网造成较大的冲击，甚至引起电网电压的波动。
采用星三角接法后，可以有效降低启动电流，减少对电网的影响，保证设备的正常运行。
四、操作注意事项在实际操作中，使用接触器星三角接法时需要注意以下几点：1. 接触器选择：应选用具有足够容量和适当开断能力的接触器，以保证在切换过程中不会产生电弧或烧毁接触器。
2. 切换时机：应在电动机转速达到一定值后（一般为额定转速的80%~90%），再进行星形到三角形的切换。
简述电机星三角接法
动机的线电流等于根号3倍相电流（Ix=√3Ixa），线电压等于相电压(Ux=Uxa)，但是电动机铭牌额定参数中，额定电压Ue为线电压，
额定电流Ie为线电流，两种接法的额定电流为Ie=Pe/√3UeCOSφη。同时星形接法电动机输出功率小、扭矩大，反之亦然；
电动机星形接法，就是电动机的三个绕组线圈的接线方式为Y星形，也就是说电机的星形接法是将各相绕组的一端都
接在一点上，而它们的另一端作为引出线，分别为三个相线；所谓电动机三角形接法，就是电动机的三个绕组线圈的接线
方式为△三角形，也就是说电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
一般3KW以下的三相电动机是星形接法，并直接启动，3KW以上的三相电动机是用
三角形接法。不过星形接法可以使用在功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法，
也就是人们常常说到的星——三角启动。
$角接时，相电流等于线电流乘3的平方根，星接时，相电流等于线电流，所以在大功率电机起动中，通常采用星三角起动，
来降低起动电流
$三角形接法的电机绕组工作电压为工频220V的电压，星形接法的电机绕组工作电压为工频380电压V。后者启动扭矩大，
一般前者用于功率比较大的电动机，后者用于小功率电动机为多。
电机星三角接法
电机星三角接法Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】三相异步电动机星形接法（Y ）和三角形接法（Δ）每根绕组都有两个接头，一为首端，一为尾端。
图 1中U 1、 V 1、 W 1是首端，而U 2、V 2、W 2是尾端。
连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。
绕组引出线标志Y 系列电机第一相、第二相、第三相的首端分别为 U 1、 V 1、 W 1；尾端分别为U 2、V 2、W 2。
JO 2老系列电机第一相、第二相、第三相的首端分别为D l 、D 2、D 3；尾端分别为D 4、D 5、 D 6。
有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电机为U 、V 、W ，在老系列电机为D 1、D 2、D 3。
要是有第四根标志为N 的引出线，这是星接绕组的中性点。
接线螺技标志与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹。
接地螺钉的标志3．三相异步电动机有那几种接线方法在接线盒里是怎样连接的 答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y ）和三角形接法（Δ）。
功率大的电机，在每相绕组里由两条或两条以上的支路并联。
星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。
当然也可以把三个首端连在一起，由三个尾端去接电源。
但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。
三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。
同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。
一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。
电机星三角接法
在三相电路中，三相电源及三相负载都有两种连接方式：星形连接和三角形连接。
8.2.1 星形连接在图8.3所示的三相电路中，三相电压源及三相负载都是星形连接的。
各相电压源的负极性端连接在一起，称为三根电源的中点或零点，用N 表示。
各相电压源的正极性端A 、B 、C 引出，以便与负载相连。
这就是星形连接方式，或称Y 形连接方式。
三相负载Z A 、Z B 、Z C 也是星形连接的。
各相负载的一端连接在一起，称为负载的中点或零点，用N ’表示。
各相负载的另一端A ’、B ’、C ’引出后与电源连接。
电源与负载相应各相的连接线AA ’、BB ’、CC ’称为端线。
电源中点与负载中点的连线NN ’称为中线或零线。
具有三根端线及一根中线的三相电路称为三相四线制电路；如果只接三根端线而不接中线，则称为三相三线制电路。
+AI B I CI AE BE B--++-+’C ’AN V BN V图8.3 电源与负载均为星形连接的三相电路在三相电路中，电源或负载各相的电压称为相电压。
例如AN V 、BN V 、CN V 为电源相电压，''A N V 、''B N V 、''C N V 为负载相电压。
端线之间的电压称为线电压。
例如AB V 、BC V 、CA V 是电源的线电压，''A B V 、''B C V 、''C A V 是负载的线电压。
流过电源或负载各相的电流称为相电流。
流过各端线的电流称为线电流，流过中线的电流称为中线电流。
当电源或负载为星形连接时，线电压等于两个相应的相电压之差，例如在电源侧，各线电压为AB AN BN BC BN CN CA CN AN V V V V V V V V V ⎫=-⎪⎪=-⎬⎪=-⎪⎭ (8.5)如果相电压是三项对称的，即2BN AN V a V =，2CN BN V a V =，2AN CN V a V =则式(8.5)成为222330330330AB AN AN AN BC BN BN BN CA CN CN CN V V a VV V V a V V V Va V V ⎫=-=∠⎪⎪=-=∠⎬⎪=-=∠⎪⎭ (8.6)线电压与相电压的相量图如图8.4a 或图8.4b 所示。
电机星三角接法(三相异步电动机星形接法(Y)和三角形接法(Δ))
三相异步电动机星形接法（Y）和三角形接法（Δ）每根绕组都有两个接头，一为首端，一为尾端。
图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。
连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。
绕组引出线标志Y系列电机第一相、第二相、第三相的首端分别为 U1、 V1、 W1；尾端分别为U2、V2、W2。
JO2老系列电机第一相、第二相、第三相的首端分别为Dl、D2、D3；尾端分别为D4、D5、 D6。
有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电机为U、V、W，在老系列电机为D1、D2、D3。
要是有第四根标志为N的引出线，这是星接绕组的中性点。
接线螺技标志与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹。
接地螺钉的标志3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。
功率大的电机，在每相绕组里由两条或两条以上的支路并联。
星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。
当然也可以把三个首端连在一起，由三个尾端去接电源。
但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。
三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。
同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。
一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。
无论那种按法，接线时如果首尾端错了，接通电源后，不能形成正常的旋转磁场，这时：电机起动困难；有特殊响声；三相绕组中电流很不平衡，即使空载，电流也将大于额定值。

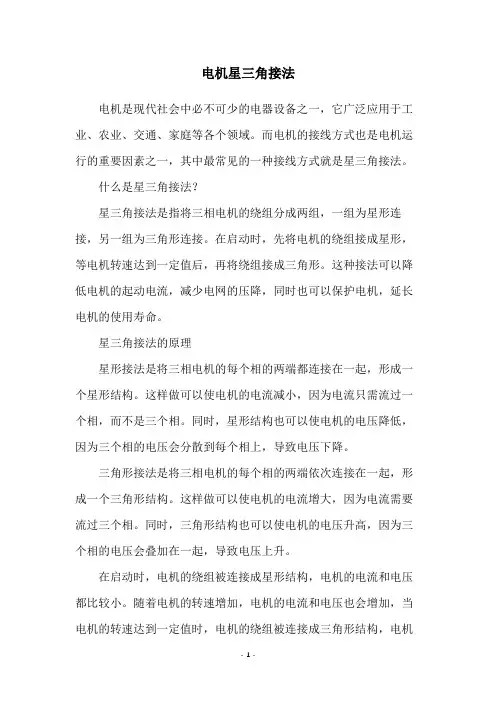

电机星三角接法区别(精)
三相异步电动机的接法与星三角起动从接法上,星形接法是三个线圈的一端相互短接。
另外一端分别接三相电源。
三角形接法是三个线圈首尾相连形状像个三角,三个接线点分别接三相电源。
从两端电压来说, 星形接法每个线圈两端电压等于相电压。
三角形接法每个线圈两端电压等于线电压。
所以同样的三组线圈,接法为星形的话功率要小于三角形接法。
1电机三角形接法时因为没有中性点 , 具体方法是电机的三相绕组的头与尾分别连接 , 这时只有一种电压等级 , 线电压等于相电压,线电流等于相电流的约 1.73倍 ,2电机星形接法时因为有中性点 (电机一般都是三相对称负载所以一般不引出中性线,具体方法是电机的三相绕组的三条尾连接在一起,三条头接电源,这时有两种电压等级,即线电压和相电压,且线电压等于相电压的约 1.73倍,线电流等于相电流。
3需要注意的是本来星形接法的电机不能接成三角形, (如果接成三角形,这时相电压升高到约 1.73倍,长时间运行必然烧毁电机。
4同样本来三角形接法的电机不能接成星形, (如果接成星形,这时相电压降低到约 1.73倍,达不到正常功率,如果带额定负载,那么这时属于过载状态,时间一长也必然烧毁电机。
5在我国一般 3-4KW (千瓦以下较小电机都规定接成星形,以上较大电机都规定接成三角形。
6为什么较大功率电机都接成三角形,好处是轻载启动时,为了方便降压启动(启动时接成星形,运行时换接成三角形,电机启动时间极短接成星形没关系,好处是启动电流可以降低到 1/3等。
目前电动机的接法有两种(参考电机铭牌:一:额定电压 380V/220V,接法为星 /三角。
这表明电机每相绕组的额定电压为220V ,如果电源线电压为 220V ,定子绕组则应接成三角形,如果电源电压为 380V ,则应接成星形。
切不可误将星形接成三角形,将烧毁电机。
二:额定电压为 380V ,接法为三角形,这表明定子每相绕组的额定电压是 380V ,适用于电源线电压为 380V 的场合。
星三角接法电流
星三角接法电流一、什么是星三角接法电流星三角接法是一种常见的电气接法，用于将三相电源连接到负载上。
在星型接法中，三个负载分别连接到三相电源的每个相位上，形成一个三角形。
而在三角形接法中，三个负载连接在一起，形成一个星型。
星三角接法的电流指的是负载中的电流。
在星型接法中，负载中的电流会比电源中的电流小，而在三角形接法中，负载中的电流会比电源中的电流大。
二、星三角接法电流的计算方法星三角接法电流的计算方法如下：1.星型接法电流的计算方法：–当三相电源的线电压（UL）和负载的线电压（UL’)已知时，星型接法电流的计算公式为：IL = IL’ / √3–当三相电源的相电压（Uph）和负载的相电压（Uph’）已知时，星型接法电流的计算公式为：IL = IL’2.三角形接法电流的计算方法：–当三相电源的线电压（UL）和负载的线电压（UL’）已知时，三角形接法电流的计算公式为：IL = IL’–当三相电源的相电压（Uph）和负载的相电压（Uph’）已知时，三角形接法电流的计算公式为：IL = IL’ * √3三、星三角接法电流的应用星三角接法广泛应用于各种电气系统中，特别是在三相电力系统中。
以下是星三角接法电流的几个应用场景：1.电动机：–在工业领域，星三角接法常用于电动机的启动。
电动机通常需要较大的起动电流，而在启动后，电流会逐渐减小。
通过使用星三角接法，可以在启动时提供较大的电流，然后在电动机达到额定速度后切换到三角形接法，减小电流。
–星三角接法还可以减小电动机的起动冲击，提高电动机的起动性能和稳定性。
2.变压器：–在电力系统中，变压器是非常常见的设备。
星三角接法可以用于变压器的连接，以减小变压器的起动电流。
–通过使用星型接法，可以在变压器的初次通电时减小电流峰值，减少对电网的冲击。
3.电源系统：–星三角接法也可以用于电源系统的连接，以平衡负载和减小电源电流。
–通过将多个电源连接成星型，可以减小每个电源的电流，提高电源系统的稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、电机三角型接法线电流是星型接法的1.732倍，但电机星三角启动的电线是分成6根，所以
三角型接法每根线电流是线电流的一半。
热继电器选标牌额定电流的一半即可。
2、三相异步电动机功率计算公式
三相异步电机功率公式：P=1.732UIcosφ
其中：
P—三相平衡功率
1.732—根号3
U—线电压，一般是380伏，变压器出来的电压常常是400伏左右
I—线电流
cosφ—，是0到1之间的数值，电阻性负载为1，一般为0.75到0.85，日光灯为0.5
3、加热管如果是380V的用三角型接法。
4、三根220V的发热管，我使用星形接法三相电源，不接零线......如果三根电热管的功率是一
样的，那么星形连接是可以工作在三相380V电源中的，每相电压为220V，工作正常。
三根电热管连接处就形成了认为的中性点。
如果“其中一条发热管坏了”（断路） ......那么三根电热管的中性点就会消失，其余两根电热管为串连接入（两相）380V电压的工作状态中，在两根电热管功率相同时，每根电热管的电压变成380V的一半：190V。
三相星形连接的电热管正常工作时，工作零线是没有电流的。
当某一根电热管烧断，零线会出现于相线相同的电流，这是三相供电最大的特点，只要检测工作零线的电流，就可以及时发现有电热管出现问题了。
对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。
星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。
当三相负载平衡时，即使连接中性线，其上也没有电流流过。
三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。
星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。
对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。
从上图可以看出，上下桩依次联结是三角形，上面三根桩接一起是星形，如电机无接结盒第一相绕组头尾标上1.4
第二相绕组头尾标上2.5
第三相绕组头尾标上3.6
星形接法：456接一起，123接电源
三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线
说明
（1）电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍（2）电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。
（3）需要注意的是本来星形接法的电机不能接成三角形，（如果接成三角形，这时相电压升高到约1.73倍，长时间运行必然烧毁电机）。
（4）同样本来三角形接法的电机不能接成星形，（如果接成星形，这时相电压降低到约1.73倍，达不到正常功率，如果带额定负载，那么这时属于过载状态，时间一长也必然烧毁电机）。
（5）在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。
（6）为什么较大功率电机都接成三角形，好处是轻载启动时，为了方便降压启动（启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3等。
星型接法相电流等于线电流，线电压是相电压的根号3倍，三角形连接，线电压等于相电压，线电流是相电流的根号3倍，对于三相对称负载接成某种连接。
两种接法的对比
（1）三角形接法：有助于提高电机功率，缺点，启动电流大，绕组承受电压（380V）大。
增大了绝缘等级。
（2）星型接法：有助于降低绕组承受电压（220V），降低绝缘等级。
降低了启动电流。
缺点，电机功率减小。
所以，小功率电机4KW以下的大部分采用行星接法。
大于4KW的采用三角形接法。
三角形接法的电机在轻载启动时采用Y-△启动，以降低启动电流！轻载是条件，因为Y接法转矩会变小，降低启动电流是目的，利用Y接法降低了启动电流！三角接法功率大，启动电流也大，星接法功率小，启动电流也小
四极断路器分为A、B、C、D四种：
A：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
B：N极不安装过电流脱扣器，且N极与其他三极一起合分。
C：N极安装过电流脱扣器，且N极与其他三极一起合分。
D：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
三相平衡负载的中性点是没有电流的，就像三相电机是不需要接零线的，三相星形接法（实际上单根发热管的电压就是220v）的发热管也是不需要接零线的.
10安的4P断路器，下面接3个5安的2P断路器,如果三个5A断路器的负荷是一样的情况下，就是相对于三相负载平衡，那么从4P过来的零线电流实际就是0A，如果一个开关工作电流为5A，其他二个开关没有负载的话，总的零线电流就是5A 了，如果是任意二个开关工作，有一个开关不工作情况下，总的零线电流也是5A，不是10A，
综合各种情况总的零线电流最大为5A,所以4P断路器的N极不会过载的。
一般情况下三相五线电源线，其中接地线和N线可以小于相线线径一个等级也就是这个道理，为了防止零线开路造成单相负荷事故，建议四极开关零线开关选择为直通型。
