电压频率变换器的设计讲解
5.2频率电压变换器.
5.2 频率/电压变换器本课题介绍一种频率/电压变换器的设计方法，通过本课题要求熟悉集成频率集成频率/电压变换器LM331的主要性能和典型应用，掌握运算放大器基本电路的原理，并掌握它们的设计、测量和调整方法。
一、设计要求1. 技术要求(1)当正弦波信号的频率f i在200Hz〜2kHz范围内变化时，对应输出的直流电压V在1V〜5V范围内线性变化。
(2)正弦波信号源采用函数波形发生器(参见 5.1节)。
(3)采用土12V电源供电。
2. 方案选择可供选择的方案有两种：(1)用通用型运算放大器构成微分器，其输出与输入的正弦信号频率成正比。
(2)直接应用频率电压变换专用集成块LM331,其输出与输入的脉冲信号重复频率成正比。
因第2种方案的性价比较高，故本题用LM331实现。
3^ LM331的工作原理LM331的引脚排列和主要性能见附录。
LM331即可用作电压/频率转换，也可用作频率/电压转换。
LM331的原理框图如图5-2-1所示。
此时，①脚是输出端(恒流源输出)，⑥脚为输入端(输入脉冲链)，⑦脚接比较电平。
图5-2-1 LM331原理框图该器件的工作过程(结合图5-2-1所示的波形)如图5-2-2所示其中1.90V 是LM331内部的基准电压（即②脚上的电压）。
于是得V o = 2.09^R t C t f t可见，当 眩、R 、G 、R —定时，V O 正比于f i ,显然，要使V O 与f i 之间的关系保 持精确、稳定，则应选用高精度、高稳定性的元件。
当输入负脉冲未达到 时，由于⑥脚电平〜Vcc , 高于⑦脚电平，所以 S=0 （低电平）。
当输入负脉冲 到达时，由于⑥脚电平低 于⑦脚电平，所以S=1（高 电平），Q' =0（低电平）。
此时放电管T 截止，于是 C 有Vcc 经R 充电，其上电压V et 按指数规律增大。
与此同时，电流开关S 使 恒流源I 与①脚接通，使 C L 充电，V C L 按线性增大（因 为是恒流源对C L 充电）。
频率电压转换电路设计讲解
Vo=-（Rf/R1 Vs1+Rf/R2 Vs2)
当R1=R2=R的时候：
Vo=-Rf/R(Vs1+Vs2)
式中的负号是因反相输入端所引起的
2.5.2 反相加法器的参数设定
用反相加法器是因为它便于调整—--可以独立调节两个信号源的输出电压而不会相互影响
已知Vo3= -Vo2= -fi×10-3V
2.3.4 LM331用作FVC时的原理框
脚是输出端(恒流源输出), 脚为输入端(输入脉冲链), 脚接比较电平.
工作过程波形如下：
当输入负脉冲到达时,由于 脚电平低于 脚电平,所以S=1(高电平)， =0（低电平）。此时放电管T截止，于是Ct由VCC经Rt充电，其上电压VCt按指数规律增大。与此同时，电流开关S使恒流源I与 脚接通，使CL充电，VCL按线性增大（因为是恒流源对CL充电）。经过1.1RtCt的时间，VCt增大到2/3VCC时，则R有效（R=1，S=0）， =0，Ct、CL再次充电。然后，又经过1.1RtCt的时间返回到Ct、CL放电。
设计总体框图如下，可供选择的方案有两种，它们是：
用通用型运算放大器构成微分器,其输出与输入的正弦信号频率成正比.
直接应用F/V变换器LM331,其输出与输入的脉冲信号重复频率成正比.
2、设计过程
2.1 函数信号发生器ICL8038芯片介绍
2.1.1 ICL8038作用
ICL 8038 是一种具有多种波形输出的精密振荡集成电路, 只需调整个别的外部元件就能产生从 0.001HZ～300kHz的低失真正弦波、三角波、矩形波等脉冲信号。输出波形的频率和占空比还可以由电流或电阻控制。另外由于该芯片具有调频信号输入端, 所以可以用来对低频信号进行频率调制。
电压频率和频率电压转换电路的设计讲解
设计一个V/F 转换器，研究其产生的输出电压的频率随输入电压幅度的变化关系。
1绪论（1）电压/ 频率转换即v/f 转换，是将一定的输入信号按线性的比例关系转换成频率信号，当输入电压变化时，输出频率也响应变化。
它的功能是将输入直流电压转换频率与其数值成正比的输出电压，故也称电压控制振荡电路。
如果任何一个物理量通过传感器转换成电信号后，以预处理变换为合适的电压信号，然后去控制压控振荡电路，再用压控振荡电路的输出驱动计数器，使之在一定时间间隔内记录矩形波个数，并用数码显示，那么可以得到该物理量的数字式测量仪表。
图 1 数字测量仪表电压/ 频率电路是一种模/ 数转换电路，它应用于模/数转换，调频，遥控遥测等各种设备。
（2）F/V 转换电路F/V 转换电路的任务是把频率变化信号转换成按比例变化的电压信号。
这种电路主要包括电平比较器、单稳态触发器、低通滤波器等电路。
它有通用运放F/V 转换电路和集成F/V 转换器两种类型。
1.1设计要求设计一个将直流电压转换成给定频率的矩形波的电路, 要求包括：积分器；电压比较器和一个将给定频率的矩形波转换为直流电压的电路，要求包括：过零比较器、单稳态触发器、低通滤波器等。
1.2设计指标（1 ）输入为直流电压0-10V，输出为f=0-500Hz 的矩形波。
（2）输入ui 是0~10KHZ的峰-峰值为5V的方波，输出uo为0~10V的直流电压。
2设计内容总体框图设计2．1 V/F 转换电路的设计2.1.1工作原理及过程积分器和滞回比较器首尾相接形成正反馈闭环系统，如图2 所示，比较器输出的矩形波经积分器积分可得到三角波，三角波又触发比较器自动翻转形成矩形波，这样便可构成三角波，矩形波发生器。
由于采用集成运放组成的积分电路，因此可以实现恒流充电，能够得到比较理想的矩形波。
通过分析可知，矩形波幅值大小由稳压管的稳定电压值决定，即方波的幅值V OLM V Z 。
积分器：积分电路可以完成对输入电压的积分运算，即输入电压与输出电压的积分成正比。
模电课程设计 电压频率变换器(DOC)
模拟电子技术基础题目名称：电压/频率变换器班级：姓名：学号：完成日期： 2011-6-10摘要本实验是对信号的产生、处理及变换功能电路的设计，在实际生产和操作中有这应用广泛。
本设计是主要针对的是模拟电子技术课程的设计，具有可操作性和应用性，学生能够独立完成。
电路信号的转换已经在电子领域中广泛应用，如：采样/保持（S/H）电路、电压比较电路、V/f（电压/频率）变换器、f/V（频率/电压）转换器、V/I（电压/电流）转换器、I/V（电流/电压）转换器、A/D（模/数）转换器、D/A（数/模）转换器等。
可以从本实验中学习到更多的电路设计的方法，激发学生的设计兴趣和激情，为以后的学习和工作打下良好大的基础。
而V/f（电压/频率）转换器便是本实验的主要内容。
目录一. 设计任务二. 简略设计方案三. 电路构成和部分参数计算1．积分电路2．单稳态触发器电路3. 电子开关电路图4．恒流源电路的设计四．总原理图和元器件清单1.总原理图2.元件清单五．基本计算与仿真调试分析1.基本计算2.仿真结果六．PCB仿真图七. 设计总结八．参考文献一、设计任务1.设计一种电压/频率变换电路，输入υI为直流电压（控制信号），输出频率为ƒO的矩形脉冲，且fυI。
O2.υI变化范围：0～10V。
3.ƒO变化范围：0～10kHz4.转换精度<1% 。
二、设计方案可知电路主要是由积分器、单稳态触发器、电子开关和恒流源电三、电路构成和部分参数计算1.、积分电路：积分电路采用集成运算放大器和RC元件构成反向输入积分器。
电路图如下：2、单稳态触发器电路单稳态触发器由555定时器构成，单稳态触发器具有下列特点：第一、它有一个稳定状态和一个暂稳状态；第二、在外来触发脉冲的作用下，能够由稳定状态翻转到暂稳状态；第三、暂稳状态维持一段时间后，将自动返回到稳定的状态。
暂稳状态时间的长短，与触发器脉冲无关，仅决定于电路本身的参数或者电路阀值电压以外接R、C参数有关，单稳态触发器输出脉冲宽度t W仅决定于定时元件R、C的取值，与输入触发信号和电源电压无关，调节R、C的取值，即可方便的调节t W。
频率变换器的工作原理详解
频率变换器的工作原理详解频率变换器，也被称为变频器或变频调速器，是一种用于调节电机转速的电气设备。
它通过改变电源频率，实现对电机转速的精确控制。
本文将详细解析频率变换器的工作原理。
一、频率变换器的组成部分频率变换器通常由以下几个主要部分组成：1. 整流器：将交流电源转换为直流电源，供给后续电路使用。
2. 中间电流环节：通过使用电感和电容组成的滤波器，将直流电源转换为平滑的直流电压。
3. 逆变器：将平滑的直流电压转换为可调节频率和幅值的交流电源。
4. 控制电路：接收外部输入信号，根据设定的参数，控制频率变换器输出的频率和转速。
二、频率变换器的工作原理频率变换器的工作原理可以分为以下几个步骤：1. 输入电源变换：交流电源首先通过整流器，将其转换为直流电源。
这是通过控制整流桥中的可控电子器件（如二极管或晶闸管）的导通和截止来实现的。
整流器的作用是将电源的波形变换为直流脉动电压。
2. 平滑电流输出：直流电源通过中间电流环节，如电容滤波器和电感滤波器，将直流电压平滑成稳定的直流电流。
这主要是通过电容器的充放电原理和电感的储能作用来实现的。
3. 逆变输出：平滑的直流电流经过逆变器，通过高频开关器件（如晶体管或IGBT）的开关控制，转换成可调节频率和幅值的交流电源输出。
逆变器通常采用Pulse Width Modulation（PWM）技术，通过控制开关器件的导通时间比例，来控制输出的频率和幅值。
4. 控制调节：频率变换器的控制电路接收外部输入信号，如速度设定信号，根据设定的参数和算法，通过对逆变器中开关器件的控制，调节输出频率和转速。
控制电路通常使用微处理器或专用芯片，通过运算和逻辑控制实现闭环控制的目的。
三、频率变换器的应用领域频率变换器广泛应用于各个领域，如工业、交通、家用电器等。
其中一些应用场景包括：1. 电机控制：频率变换器可实现电机的调速控制，提高效率和精准度。
在工业生产中，频率变换器广泛应用于机械设备的速度和转矩控制。
频率电压变换器课设报告
频率电压变换器课设报告一、引言。
频率电压变换器是一种能够将电源的频率和电压进行变换的电气设备，广泛应用于电力系统、工业生产和家用电器中。
本课设报告旨在对频率电压变换器的原理、结构、工作特性以及应用进行深入研究和分析，为学习者提供全面的了解和学习参考。
二、频率电压变换器的原理。
频率电压变换器是通过控制电源输入端的电压和频率，经过变换器内部的电路和元件，输出所需的电压和频率。
其原理主要包括电源输入端的整流、滤波、逆变和控制电路等部分。
在电源输入端，交流电压首先经过整流电路转换为直流电压，然后经过滤波电路去除波动，接着通过逆变电路将直流电压转换为所需的交流电压，并通过控制电路对输出端的电压和频率进行精确控制。
三、频率电压变换器的结构。
频率电压变换器主要由输入端、变换器电路和输出端组成。
输入端包括电源输入接口和整流滤波电路，用于将外部电源输入转换为稳定的直流电压；变换器电路包括逆变电路和控制电路，用于将直流电压转换为所需的交流电压，并对输出电压和频率进行控制；输出端包括输出接口和滤波电路，用于输出稳定的电压和频率。
四、频率电压变换器的工作特性。
频率电压变换器具有输出电压稳定、波形纯净、响应速度快等特点。
在工作过程中，通过控制电路对输出端的电压和频率进行精确调节，可以满足不同设备对电源要求的变化，保证设备的正常运行。
同时，频率电压变换器还具有过载保护、短路保护和温度保护等功能，能够有效保护设备和电源系统。
五、频率电压变换器的应用。
频率电压变换器广泛应用于电力系统、工业生产和家用电器中。
在电力系统中，频率电压变换器可以将不同地区的电源进行互联，实现电能的互通互供；在工业生产中，频率电压变换器可以为各种设备提供稳定的电源，保证生产的正常进行；在家用电器中，频率电压变换器可以将不同地区的电源转换为适合家用电器使用的电压和频率。
六、结论。
通过本课设报告的研究和分析，我们对频率电压变换器的原理、结构、工作特性以及应用有了全面的了解。
电压频率变换器的设计
一、方案论证方案一：方案一原理框图如图1所示，此电路输出信号的频率与输入电压之间成正比例关系，但是由于单限比较器过于灵敏，抗干扰能力弱，输出波形不稳定，所以需考虑用其它电压比较器。
图1 方案一原理框图方案二：方案二原理框图如图2所示，此电路通过积分运算电路、滞回电压比较器实现电压与频率的转换，输出频率与输入电压成正比。
滞回比较器具有滞回特性，有一定的抗干扰能力，使输出频率稳定，方案中所用的元件价格较便宜，并且在测控系统中应用广泛，所以采用方案二。
图2 方案二原理框图二、电路设计1、积分运算电路设计积分运算电路图如图3所示。
图3 积分运算电路2、滞回电压比较器电路设计滞回电压比较器电路图如图4所示。
图4滞回电压比较器电路三、电路测试1、当输入电压为4V时，经过积分运算电路出来的是三角波，再通过滞回比较器输出的是矩形波，矩形波的频率为4KHz。
输出的三角波及矩形波如图5所示。
图5 输入4V时三角波及方波2、输入电压与输出频率成正比关系。
由公式f。
=Ui/6Uz R1C可以解得输出频率。
其中R1=28Ω、C=2.5nF，当输入电压为10V时，输出矩形波的频率为10KHz。
输出的三角波及矩形波如图6所示。
图6输入10V时三角波及方波3、数据表电压/频率变换电路性能结果表明：输入电压与输出频率成正比关系。
当电压增大时，相应的输出频率也增大；当输入电压减小时，相应的输出频率减小。
测试数据表如表1所示。
表1 测试数据表四、结论、性价比通过测试，所设计的电路满足了设计任务及指标要求，输入Vi为直流电压，输出为f。
的矩形脉冲，且f。
和Vi成正比。
V i的变化范围在0～10V之内，f o的变化范围在0～10kHz之内。
设计思路简单易懂，电路图可读性好，所用的器件的价格较便宜，而且性能较好，符合各种要求，性价比较高，可应用到实际中。
参考文献[1] 童诗白.华成英主编.模拟电子技术基础.[M]北京：高等教育出版社，2006年.[2] 陈光明等著.电子技术课程设计与综合实训.[M]北京：北京航空航天大学出版社，2007年.[3] 张庆双等编著.实用电子电路200例.[M]北京：机械工业出版社，2003年.[4] 安兵菊等著.电子技术基础实验及课程设计.[M]北京：机械工业出版社,2007年.[5] 赵淑范.王宪伟主编.电子技术实验与课程设计.[M]北京：清华大学出版社,2006年.[6] 孙肖子.邓建国主编.电子设计指南.[M]北京：高等教育出版社，2006年.[7] 彭介华等著，电子技术课程指导.[M]北京：高等教育出版社，1997年.[8] 阎石主编.数字电子技术基础.[M]北京：高等教育出版社，2006年.附录I 总电路图附录II 元器件清单。
电压频率变换器课程设计
电压频率变换器课程设计题目：电压频率变换器课程设计目标：设计一个电压频率变换器，能够将输入电压的频率转换为输出电压所需的频率，并能够实现输出电压的稳定控制。
一、设计思路1.1：电压频率变换器基本原理电压频率变换器通常由输入滤波电路、逆变桥式电路和输出滤波电路三部分组成。
其中，输入滤波电路主要用于去除输入电压的噪声和杂波；逆变桥式电路能够根据输入电压的频率，在输出端产生相应频率的电压信号；输出滤波电路主要用于消除逆变桥产生的高频噪声和杂波。
1.2：电压频率变换器的工作原理电压频率变换器工作原理是将输入交流电压经过输入滤波电路后经逆变桥电路转换为直流电压，再通过输出滤波电路转换为输出交流电压。
其中，逆变桥式电路通过向负载施加交替变化的电压，在输出端实现所需频率的电压输出。
二、设计过程2.1：设计电路图根据电压频率变换器的基本原理，设计出输入滤波电路、逆变桥式电路和输出滤波电路的电路图，并加入标准的器件连接。
2.2：制作PCB板根据设计好的电路图，在PCB软件上进行PCB版的绘制。
接着，在针对板子进行压制和固定电路元件。
2.3：调试并优化进行电路的调试和运行，实时检查输出电压的稳定性和频率准确性。
在发现问题时进行优化，并且根据数据试验，调整电路参数和元器件型号，以保证电路的整体性能。
三、设计实现3.1：电路实现根据设计过程完成电路的实现，可根据实际的应用需求调整电压和频率的范围以及输出电压的精度。
3.2：软件调整在基于脉宽调制（PWM）的输出电压处理电路中，通过改变PWM 占空比调节输出电压的大小，因而根据需要不同，可对软件进行适当调整。
3.3：性能测试运行和调试完成后，进一步进行性能测试，并根据测试结果对电路进行优化，并持续性地对电路性能进行改善。
频率变换器的工作原理详解
频率变换器的工作原理详解频率变换器，也被称为变频器或者变频驱动器，是一种用于改变交流电源频率的电子装置。
它通过调整电源的输出频率，实现电动机的转速控制，广泛应用于工业自动化领域。
本文将详细介绍频率变换器的工作原理。
1. 引言在工业生产中，许多设备需要根据实际需要调整转速，以满足不同的工艺要求。
传统的方法是通过使用变速机械装置来实现，但是这种方式存在效率低、维护复杂等问题。
频率变换器的出现，极大地简化了这个过程。
2. 基本结构频率变换器的基本结构包括整流器、逆变器和中间直流环节。
整流器将交流电源转换为直流电，并通过逆变器将直流电转换为可调频率的交流电，供给电动机使用。
3. 整流器整流器的主要功能是将交流电源转换为直流电。
常见的整流器有单相整流器和三相整流器两种。
单相整流器适用于小功率驱动器，而三相整流器适用于大功率驱动器。
4. 中间直流环节中间直流环节主要由电容器和电阻组成。
电容器用于存储直流电，平滑电压，防止变频器对逆变器产生干扰。
电阻则用于限制电容器的充电和放电电流，保护整个系统。
5. 逆变器逆变器是频率变换器的核心部件，负责将直流电转化为可调频率的交流电。
逆变器采用先进的PWM（脉宽调制）技术，通过调整脉冲的宽度和频率来控制输出电压的频率和幅值。
6. 控制单元控制单元是频率变换器的大脑，负责监测和控制整个系统。
它根据输入的转速信号和负载要求，计算出逆变器输出所需的频率和幅值，然后通过PWM技术调整逆变器的工作状态，最终实现电机的转速控制。
7. 工作原理频率变换器的工作原理可以简单概括为：通过整流器将交流电源转换为直流电，然后经过中间直流环节进行电压稳定，接着逆变器将直流电转换为可调频率的交流电，最后通过控制单元调整逆变器的工作状态，实现电动机的转速控制。
8. 应用领域频率变换器广泛应用于各个行业，如机械制造、石油化工、纺织、电梯等。
它可以实现电动机无级调速，提高生产效率，节约能源，并具有优异的控制性能和可靠性。
电压频率转换器设计(含电路图)中北大学课程设计
中北大学课程设计任务书2010/2011学年第1学期学院：信息与通信工程学院专业：电子信息科学与技术学生姓名：学号：课程设计题目：电子电路综合实践电压/频率器设计起迄日期：2010年12月27日～2011年1月8日课程设计地点：指导教师：系主任：下达任务书日期:2010年12月27日课程设计任务书1．设计目的：针对电子线路课程要求，对设计者进行实用型电子线路设计、仿真测试等各环节的综合性训练，培养设计者运用课程中所学的理论与实践紧密结合，独立地解决实际问题的能力。
设计者必须独立完成一个选题的设计任务。
2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：设计内容:设计制作一个峰值检测系统，1.技术指标:(1).设计V/F变换器。
输出直流V I，输出额定频率为f o的矩形波，且f o∝V I；(2).V I变化范围：0∽10V；(3).f o变化范围：0∽10kHz；(4).转换精度<1%。
2.设计要求：(1).要求计算参数；(2).画出完整的电路图,写出设计总结报告。
3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：1电路原理图；2器件的工作原理和应用，仿真结果；3课程设计说明书；4PROTEL应用的基本知识。
课程设计任务书2010年12月27日~2010年12月28日：查资料；2010年12月29日~2010年12月30日：在指导教师指导下设计方案；2010年12月31日~2011年1月5日：学生完成实验，指导教师辅导；2011年1月5日~2011年1月6日：完成课程设计说明书；2011年1月7日：答辩。
系主任审查意见：签字：年月日设计说明书应包括以下主要内容：（1）封面：课程设计题目、班级、姓名、指导教师、时间（2）设计任务书（3）目录（4）设计方案简介（5）设计条件及主要参数表（6）设计主要参数计算（7）设计结果（8）设计评述,设计者对本设计的评述及通过设计的收获体会（9）参考文献目录第一章电压/频率变换器的设计方案简介 (7)1.1实验目的及应用意义 (7)1.2设计思路 (7)1.3原理框图设计 (7)1.4电路图 (8)第二章电压频率变换器各单元电路设计 (9)2.1积分器设计 (9)2.2单稳态触发器设计 (9)2.3电子开关设计 (10)2.4恒流源电路设计..........................................................................................,..10第三章理论计算 (11)3.1元件清单 (11)3.2基本计算 (11)第四章实验结果 (12)第五章设计总结及心得体会 (13)第六章参考文献 (14)第一章电压/频率变换器的设计方案简介1.1实验目的及应用意义1．学习简单积分电路的设计与由555定时器组成的单稳态触发器。
CAD课程设计--电压频率变换器
2011 ~ 2012 学年第二学期《电压频率变换器》课程设计报告题目电压/频率变换器专业：班级：姓名：指导教师：电气工程系2012年6月6日任务书摘要Protel系列电子设计软件在CAD行业中，特别是在PCB（Printed Circuit Board，印刷电路板）设计领域具有多年发展历史的设计软件。
由于功能强大，界面友好，操作简便实用，问世以后很快被广大电子设计工程师所接受和熟悉，并成为发展最快、应用最广的CAD 软件之一。
电压控制频率应用于振荡电路有很大的发展，在电压控制振荡电路中除了与PLL频率合成器组成频率可变范围较少的VCO以外，还有与控制电压准确成比例而频率变化范围较宽的VCO，这称为电压-频率（V/F）转换器或函数发生器。
另一方面，频率信号抗干扰性好，便于远距离传输，可以调制在射频信号上进行无线传输，也可调制成光脉冲用光纤传送，不受电磁场影响。
由于这些优点，在一些非快速而又远距离的测量中，如果传感器输出是电压信号，愈来愈趋向于使用电压/频率转换器，把传感器输出的信号转换成频率信号。
本次课程设计利用输入电压的大小改变电容的充电速度，从而改变振荡电路的振荡频率，故采用积分器作为输入电路，积分器的输出信号去控制电压比较器或者单稳态触发器，可以得到矩形脉冲输出，由输出信号电平通过一定反馈方式控制积分电容恒流放电，当电容放电到某一阈值时，电容C再次充电，由此实现VI控制电容充电放电速度，即控制输出脉冲频率。
关键词: V/F转换;Protel DXP.第一章电压/频率变换器的原理1.1设计原理电压/频率变换器的输入信号频率f。
与输入电压Vi的大小成正比，输入控制电压Vi 常为直流电压，也可根据要求选用脉冲信号作为控制电压，其输出信号可为正弦波或者脉冲波形电压。
本设计利用输入电压的大小改变电容的充电速度，从而改变振荡电路的振荡频率，故采用积分器作为输入电路。
积分器的输出信号去控制电压比较器或者单稳态触发器，可得到矩形脉冲输出，由输出信号电平通过一定反馈方式控制积分电容恒流放电，当电容放电到某一阈值时，电容C再次充电。
电压频率变换器
Guangdong University of Petrochemical TechMlogy课程设计说明书课程名称：模拟电子技术课程设计题目：电压/频率变换器学生姓名：专业：班级：学号：指导教师：日期：年月日电压/频率变换器一、设计任务与要求说明：电压/频率变换电路实质上是一种振荡频率随外加控制电压变化的振荡器。
主要技术指标与要求：(1) 设计一种电压/频率变换电路，输入U I为直流电压(控制信号)，输出频率为？。
的矩形脉冲，且f o二U I(2) U I变化范围：0〜10V。
(3) ?。
变化范围：0〜10kHz(4) 转换精度＜1% .二、方案设计与论证示波器图1电压/频率变换器总体框架图利用输入电压的大小改变电容的充电速度，从而改变振荡电路的振荡频率, 故采用积分器作为输入电路。
积分器的输出信号去控制电压比较器或者单稳态触发器，可得到矩形脉冲输出，由输出信号电平通过一定反馈方式控制积分电容恒流放电，当电容放电到某一域值时，电容 C 再次充电。
由此实现Vi 控制电容充放电速度，即控制输出脉冲频率。
方案一、电压频率变换器的输出信号频率f0 与输入电压vi 的大小成正比，输入控制电压v1常为直流电压，可以根据要求选用脉冲信号作为控制电压。
其输出信号可为正弦波或者脉冲波形电压。
利用输入电压的大小改变电容器的充电速度，从而改变振荡电路的振荡频率，可以用积分器作为输入电路。
积分器的输出信号去控制电压比较器或者单稳态触发器，可得到矩形脉冲输出，由输出信号电平通过一定反馈方式控制积分电容恒流放电，当电容放电到某一定值时，电容再次充电。
所以，输出脉冲信号的频率决定于电容的充放电速度，即决定于vi 值的大小，从而就实现电压频率变换。
三、单元电路设计与参数计算1、积分器的设计积分器采用集成运算放大器和RC元件构成的反向输入积分器。
具体电路如下：图2 积分器设计2、单稳态触发器的设计单稳态触发器采用555元件一个外接电阻R和电容C元件构成的定时网络。
频率—电压转换器电路的设计
目录1. 绪论 (1)2．电路设计方案 (2)2.1频率-电压转换器电路的设计要求 (2)2.2频率-电压转换器电路的组成框图 (2)2.3频率-电压转换器电路的原理 (2)3. 单元电路的设计 (3)3.1比较器电路的设计 (3)3.2F/V变换器电路的设计 (4)3.3反相器电路的设计 (6)3.4反相加法运算电路的设计 (8)4.总电路原理图 (11)5元器件介绍 (12)5.1元器件清单 (12)5.2元器件介绍 (12)6. 频率-电压转换器电路的组装与调试 (18)6.1组装 (18)6.2调试 (19)7.参考文献 (21)频率—电压转换器电路的设计1. 绪论2．电路设计方案2.1 频率-电压转换器电路的设计要求2.2 频率-电压转换器电路的组成框图本课程设计，频率—电压转换器电路的组成框图如图所示：图1 频率-电压转换器电路原理框图基本流程如下：2.3 频率-电压转换器电路的原理频率-电压转换器电路是由比较器，F/V变换器，反相器和反相加法器组成，在各集成电路接通电源正常工作的情况下，输入被测正弦信号，通过比较器电路将正弦信号转换为方波信号后输出，然后再由F/V转换器电路将方波转换为所需要的直流电压信号后输出，反相器电路将输入进来的直流信号转换为原来的反相电压信号输出，输出信号和参考电压VR一起组成加法运算的两个输入电压信号，通过加法运算电路的功能和调节参考电压的大小输出满足条件的直流电压信号。
3. 单元电路的设计3.1 比较器电路的设计3.1.1 比较器基本电路图2 比较器基本电路3.1.2 比较器电路的原理比较器是一种用来比较输入信号Vi和参考电压V REF的电路。
基本电路如图所示。
参考电压V REF加于远算放大器的反相输入端，它可以是正值，也可以是负值。
而输入信号Vi则加在远算放大器的同相输入端。
这时，运放处于开环工作状态，具有很高的开环电压增益。
当输入信号Vi小于参考电压V REF时，即差模输入电压V ID=Vi-V RE F<0时，运放将处于负饱和状态，V O=V OL；当输入信号Vi升高大于V REF时，即V ID=Vi-V RE F>0时，运放处于正饱和状态，V O=V OH。
毕业设计-电压频率变换器设计
模拟电子技术基础课程设计(论文) 电压/频率变换器院（系）名称电子与信息工程学院专业班级电子131班学号学生姓名指导教师起止时间：2015.7.6—2015.7.19课程设计（论文）任务及评语院（系）：电子与信息工程学院教研室：电子信息工程摘要本次课程设计利用输入电压的大小改变电容的充电速度，从而改变振荡电路的振荡频率，使积分电路能随外加电压的不同而产生不同频率的锯齿波，故采用LM324集成放大器构成的积分器作为输入电路。
积分器的输出信号去控制由LM324集成放大器构成的电压比较器（迟滞比较器），电压比较器（迟滞比较器）的输出信号返回到积分器，可得到矩形脉冲输出，输出频率与输入电压基本呈线性关系，满足输出信号频率的大小与输出电压的大小成正比，即fo ∝Vi。
Vi 变化范围：0～10 ，fo变化范围：0～10kHz。
由输出信号电平通过一定反馈方式控制积分电容恒流放电，当电容放电到某一域值时，电容C 再次充电。
由此实现Vi 控制电容充放电速度，即控制输出脉冲频率。
放大器的所需的直流稳压电源采用串联反馈式稳压电路，该电路的输出电压值范围可调。
熟练掌握运算放大器基本电路的原理，并掌握它们的设计、测量和调整方法。
本系统采用Multisim仿真软件进行仿真测试。
在保证功能的前提下控制器件成本。
采用单面印制电路板对整体电路进行合理的布线，并进行焊接与调试。
输出信号均达到设计要求且稳定工作。
关键词：锯齿波；电压比较器；充放电；积分器目录第1章绪论 (1)1.1 电压/频率变换器的发展概况 (1)1.2本文研究内容 (1)第2章电压/频率变换器总体设计方案 (2)2.1 电压/频率变换器设计方案论证 (2)2.2总体设计方案框图及分析 (2)第3章电压/频率转换器单元电路设计 (3)3.1电压/频率变换器具体电路设计 (3)3.1.1 直流稳压电源电路设计 (3)3.1.2 同相输入迟滞电压比较器电路设计 (3)3.1.3积分器电路设计 (5)3.2 元器件型号选择 (6)3.3 参数计算 (6)3.4 电压/频率变换器总体电路图 (8)第4章锯齿波发生器电路仿真与调试 (9)4.1 Multisim仿真与调试 (9)4.2 仿真结果分析 (11)第5章电压/频率变换器实物制作 (12)5.1 电压/频率变换器电路焊接 (12)5.2电压/频率变换器电路作品 (12)第6章作品测试与数据分析 (13)第7章总结 (14)参考文献 (15)附录I (16)附录II (17)第1章绪论1.1 电压/频率变换器的发展概况随着电子技术的快速发展，电子产品的功能日益强大，与人们日常生活的联系日益紧密。
电压频率转换器原理及典型电压频率转换电路的设计
电压频率转换器原理及典型电压频率转换电路的设计电压频率转换器VFC（V oltage Frequency Converter）是一种实现模数转换功能的器件，将模拟电压量变换为脉冲信号，该输出脉冲信号的频率与输入电压的大小成正比。
电压频率转换器也称为电压控制振荡电路（VCO），简称压控振荡电路。
电压频率转换实际上是一种模拟量和数字量之间的转换技术。
当模拟信号（电压或电流）转换为数字信号时，转换器的输出是一串频率正比于模拟信号幅值的矩形波，显然数据是串行的。
这与目前通用的模数转换器并行输出不同，然而其分辨率却可以很高。
串行输出的模数转换在数字控制系统中很有用，它可以把模拟量误差信号变成与之成正比的脉冲信号，以驱动步进式伺服机构用来精密控制。
VFC 电压-频率转换器（vfc）是青岛晶体管研究所生产的电路。
电压频率转换也可以称为伏频转换。
把电压信号转换为脉冲信号后，可以明显地增强信号的抗干扰能力，也利于远距离的传输。
通过和单片机的计数器接口，可以实现AD转换。
VFC 有两种常用类型：（a）多谐振荡器式VFC ；（b）电荷平衡式VFC。
多谐振荡器式VFC简单、便宜、功耗低而且具有单位MS输出（与某些传输介质连接非常方便）；电荷平衡式VFC的精度高于多谐振荡是VFC，而且能对负输入信号积分。
电压/频率转换即v/f转换，是将一定的输入信号按线性的比例关系转换成频率信号，当输入电压变化时，输出频率也响应变化。
它的功能是将输入直流电压转换频率与其数值成正比的输出电压，故也称电压控制振荡电路。
如果任何一个物理量通过传感器转换成电信号后，以预处理变换为合适的电压信号，然后去控制压控振荡电路，再用压控振荡电路的输出驱动计数器，使之在一定时间间隔内记录矩形波个数，并用数码显示，那么可以得到该物理量的数字式测量仪表。
电压/频率电路是一种模/数转换电路，它应用于模/数转换，调频，遥控遥测等各种设备。
F/V转换电路的任务是把频率变化信号转换成按比例变化的电压信号。
电压频率和频率电压转换电路的设计讲解

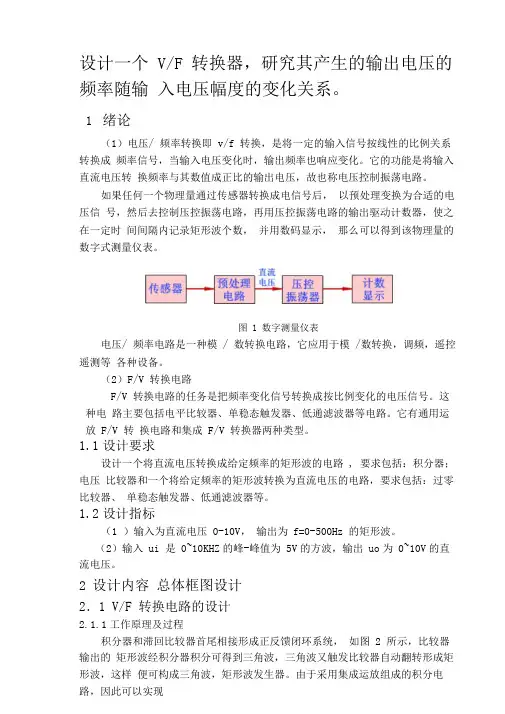

设计一个V/F转换器，研究其产生的输出电压的频率随输入电压幅度的变化关系。
1 绪论（1）电压/频率转换即v/f转换，是将一定的输入信号按线性的比例关系转换成频率信号，当输入电压变化时，输出频率也响应变化。
它的功能是将输入直流电压转换频率与其数值成正比的输出电压，故也称电压控制振荡电路。
如果任何一个物理量通过传感器转换成电信号后，以预处理变换为合适的电压信号，然后去控制压控振荡电路，再用压控振荡电路的输出驱动计数器，使之在一定时间间隔内记录矩形波个数，并用数码显示，那么可以得到该物理量的数字式测量仪表。
图1 数字测量仪表电压/频率电路是一种模/数转换电路，它应用于模/数转换，调频，遥控遥测等各种设备。
（2）F/V转换电路F/V转换电路的任务是把频率变化信号转换成按比例变化的电压信号。
这种电路主要包括电平比较器、单稳态触发器、低通滤波器等电路。
它有通用运放F/V转换电路和集成F/V转换器两种类型。
1.1设计要求设计一个将直流电压转换成给定频率的矩形波的电路,要求包括：积分器；电压比较器和一个将给定频率的矩形波转换为直流电压的电路，要求包括：过零比较器、单稳态触发器、低通滤波器等。
1.2 设计指标(1）输入为直流电压0-10V，输出为f=0-500Hz的矩形波。
（2）输入ui是0~10KHZ的峰-峰值为5V的方波，输出uo为0~10V的直流电压。
2 设计内容总体框图设计2．1 V/F转换电路的设计2.1.1 工作原理及过程积分器和滞回比较器首尾相接形成正反馈闭环系统，如图 2所示，比较器输出的矩形波经积分器积分可得到三角波，三角波又触发比较器自动翻转形成矩形波，这样便可构成三角波，矩形波发生器。
由于采用集成运放组成的积分电路，因此可以实现恒流充电，能够得到比较理想的矩形波。
通过分析可知，矩形波幅值大小由稳压管的稳定电压值决定，即方波的幅值OLM Z V V =± 。
矩形波的振荡频率 2.1.2 模块功能积分器：积分电路可以完成对输入电压的积分运算，即输入电压与输出电压的积分成正比。
实验十电压—频率变换器
1只， 33pF
P736CJ Βιβλιοθήκη 只实验思考题：1.
列举555电路的其他应用？
输入电压Vi越大，积分电流Vi/R1就越大， 运放的输出电压上升越快，555定时器输出 方波频率越高。经分析，输出频率的公式 为：
f=Vi/10R1C1
实验元器件： 集成运放 集成定时器 电阻 电容 场效应管 μ A741 1片
NE555 1片 100K 2只，15K 1000pF 1只，10K 1只 1只
实验十
电压—频率（V/F）变换器
实验目的：
1.实现电压—频率的变换。
2.掌握电压—频率转换电路的工作原理和基 本特性。
实验原理：
由运算放大器555定时器组成的V/F变换器电路如下图 所示：
其工作原理是：
当555定时器输出近15伏时，3CJ1E截止， 运放输出完成积分运算，当运放的输出上升到 10伏时，555定时器输出变为低电平（0伏）， 3CJ1E开始导通，运放输出电压迅速下降；当 输出电压下降到5伏时，555定时器输出又变为 15 伏（高电平），3CJ1E再次截止，运放的输 出电压又开始积分上升。如此反复，形成震荡。
5.2频率电压变换器
5.2 频率/电压变换器本课题介绍一种频率/电压变换器的设计方法，通过本课题要求熟悉集成频率集成频率/电压变换器LM331的主要性能和典型应用，掌握运算放大器基本电路的原理，并掌握它们的设计、测量和调整方法。
一、设计要求1.技术要求（1）当正弦波信号的频率f i在200Hz～2kHz范围内变化时，对应输出的直流电压V0在1V～5V范围内线性变化。
（2）正弦波信号源采用函数波形发生器（参见5.1节）。
（3）采用±12V电源供电。
2.方案选择可供选择的方案有两种：（1）用通用型运算放大器构成微分器，其输出与输入的正弦信号频率成正比。
（2）直接应用频率电压变换专用集成块LM331，其输出与输入的脉冲信号重复频率成正比。
因第2种方案的性价比较高，故本题用LM331实现。
3.LM331的工作原理LM331的引脚排列和主要性能见附录。
LM331即可用作电压/频率转换，也可用作频率/电压转换。
LM331的原理框图如图5-2-1所示。
此时，①脚是输出端（恒流源输出），⑥脚为输入端（输入脉冲链），⑦脚接比较电平。
图5-2-1 LM331原理框图该器件的工作过程（结合图5-2-1所示的波形）如图5-2-2所示。
当输入负脉冲未达到时，由于⑥脚电平≈Vcc ，高于⑦脚电平，所以S=0（低电平）。
当输入负脉冲到达时，由于⑥脚电平低于⑦脚电平，所以S=1（高电平），Q ’=0(低电平)。
此时放电管T 截止，于是C t 有Vcc 经R t 充电，其上电压V Ct 按指数规律增大。
与此同时，电流开关S 使恒流源I 与①脚接通，使C L 充电，V CL 按线性增大（因为是恒流源对C L 充电）。
经过1.1R t C t 的时间，V Ct 增大到2/3Vcc 时，则R 有效（R=1，S=0），Q ’=1，于是T 导通，C t 通过T 迅速放电。
与此同时，开关使恒流源I 接地，从而C L 通过R L 放电，V CL 减小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械与电子工程学院课程设计报告课程名称模拟电子技术课程设计设计题目电压频率变换器所学专业名称电气信息类班级电类114班学号**********学生姓名王*金指导教师汪*2012年12月23日机电学院模拟电子技术课程设计任务书设计名称：电压频率转换器学生姓名：王*金指导教师：汪*起止时间：自2012 年12 月10 日起至2012 年12 月25 日止一、课程设计目的1).熟悉集成电路及有关电子元器件的使用;2).了解电压平频率转换器主体电路的组成及工作原理;3).学习电路中基本电路的应用以及单稳态触发器等综合应用。
二、课程设计任务和基本要求设计任务：1）.熟悉和应用比较器的构成及设计方法，尤其是迟滞比较器的应用。
2）.熟悉和应用积分器的构成和设计方法，了解电容在其中的工作原理。
3）.熟悉和简单应用二极管作电子开关的构成和设计方法。
4）.熟悉迟滞比较器与积分器之间的波形转换。
5）.熟悉掌握运用multisim画图、调试和仿真。
基本要求：1).有明确的设计方案使操作简便易行。
2）.设计一个将直流电压转换成给定频率的矩形波，包括：积分器；电压比较器。
3）.输入为直流电压0-10V。
4）.输出为f=0-500Hz的矩形波。
5).按规定格式写出课程设计报告书。
机电学院模拟电子技术课程设计指导老师评价表目录摘要和关键词 (1)第一章设计指标 (2)1.1 设计指标 (2)◆ 1.1.1设计内容 (2)◆ 1.1.2设计要求 (2)第二章系统设计原理及内容 (2)2.1 设计思想 (2)电压/频率转换器原理框 (2)第三章电路各模块方案设计 (3)3.1 积分器的设计方案 (3)3.2比较器的设计方案 (4)◆ 3.2.1电压比较器 (4)◆ 3.2.2过零比较器 (5)3.3单稳态触发器 (6)3.4低通滤波器 (6)3.5模块的整合 (7)◆ 3.5.1 电压/频率 (7)◆ 3.5.2 频率/电压 (7)第四章结束语 (8)4.1心得体会 (8)元件清单 (9)参考文献 (9)摘要和关键词摘要：本实验是对信号的产生、处理及变换功能电路的设计，在实际生产和操作中有这广泛的应用。
本设计是在大二学生学习完《电路》、《电子线路（线性部分）》《信号与系统》等专业课程之后进行的，具有可操作性和应用性，学生能够独立完成。
电路信号的转换已经在电子领域中广泛应用，如：采样/保持（S/H）电路、电压比较电路、V/f（电压/频率）转换器、f/V（频率/电压）转换器、V/I（电压/电流）转换器、I/V（电流/电压）转换器、A/D（模/数）转换器、D/A（数/模）转换器等。
可以从本实验中学习到更多的电路设计的方法，激发学生的设计兴趣和激情，为以后的学习和工作打下良好大的基础。
关键词：电压比较电路; V/f; f/V; 电路设计第一章设计指标1.1 设计指标1.1.1设计内容：小信号（100mv）v/f变换1.1.2设计要求：1）输入0～100mv小信号电压线性变换成0～10KHz频率输出；2）设计精度1‰，既误差不超过10Hz；3）输出波形（脉冲波），脉冲宽度tw=20～40μs。
第二章系统设计原理及内容2.1 设计思想电压/频率转换器的输出信号f0与输入电压V的大小成正比，输入控制电压为直流电压。
利用输入电压的大小改变电容的充电速度，从而改变振荡电路的震荡频率，故可以采用积分器作为输入电路。
积分器的输入信号去控制电压比较器，从电压比较器6号引脚输出为矩形脉冲信号，从积分器的6号引脚输出为三角波信号，两者频率相同。
将输出信号的电平通过回路，反馈到积分器，控制积分电容放电，同时运用二极管的单向导电性，做成电子开关，当积分器的电容放电到一点数值时，开关二极管作用，电源给电容充电。
这样就构成了一个电容反复充电、放电的过程，电路震荡产生波形，并且输入电压的大小决定了电容的充放电的速度，从而进行输出波形频率的改变，达到设计目的。
电压/频率转换器原理框图如下，图1、2：图1 电压频率转换器原理图图2 频率/电压转换器原理图第三章 电路各模块方案设计3.1 积分器的设计方案基本设计方案如下方图3图3 积分电路积分电路是实现波形变换、滤波等信号处理功能的基本电路，它可以将周期性的方波电压变换为三角波电压。
当T 导通时，积分电路的等效电路如图4所示，集成运放A 同相输出端的电位为图4 积分电路的等效电路41113413p R u u u R R =∙=∙+ 反相输入端电位11P N u u =。
积分电路的输出电压为()()010*******t u t t u C R u o o +-⎪⎭⎫⎝⎛-∙-= 当T 截止时，积分电路的等效电路如图5所示，Up1、Un1不变，仍为3/1u 。
积分电路的输出电压为图5 积分电路的等效电路积分电路输出波形如下：图6 积分电路输出波形()()()()11121`21111211211321311t u t t u C R R t u t t u u C R R u o o o +-∙+-=+-⎪⎭⎫ ⎝⎛-∙+-=3.2比较器的设计方案3.2.1电压比较器如下方图7图7 电压比较器比较器的输出电压通过反馈网络加到同相输入端，形成正反馈，待比电压V1较加在反相输入端。
比较器虽然有闭合环路，但由于该环路引入的是正反馈，电路增益更高，运放依然属于开环工作。
在实际运用中，利用迟滞特性可以有效地克服噪声和干扰的影响。
例如，在过零检测器中，若是如正弦电压上叠加噪声和干扰，则由于零值附近多次过零，输出就会出现错误阶跃。
采用迟滞比较器，只要噪声和干扰的大小在迟滞宽度内，就不会引起错误的阶跃。
A2构成的是反相输入的滞回比较器，其输出电压Uo 决定于由R7和稳压管Dz 组成的限幅电路，输出高电平V U U OH 62=+=，输出低电平V U U O L 62-=-=，阈值电压TH U 为Z WTH U R R R R U ∙++±=±655，当Rw 的滑动端在最左端时，V U TH 3±=±；当滑动端在左右端时，V U TH 4.2±=±。
3.2.2过零比较器图8图8 过零比较器过零比较器的工作原理是将输入信号与0V 地电压进比较来判定输出是高电平还是低电平，例如反相输入端输入的过零比较器在输入正弦信号时，在正弦波的正半周时输出为低电平，而在正弦波的负半周时输出为高电平。
这样就把正弦波变成矩形波了，当然它还可以将三角波等波形变换为矩形波。
3.3单稳态触发器基本设计方案如下方图9图9 单稳态触发器1.单稳态触发器只有一个稳定状态，一个暂稳态。
2.在外加脉冲的作用下，单稳态触发器可以从一个稳定状态翻转到一个暂稳态。
3.由于电路中RC 延时环节的作用，该暂态维持一段时间又回到原来的稳态，暂稳态维持的时间取决于RC 的参数值。
3.4低通滤波器基本设计方案如下方图10图10 低通滤波器对于不同滤波器而言，每个频率的信号的减弱程度不同。
当使用在音频应用时，它有时被称为高频剪切滤波器, 或高音消除滤波器。
低通滤波器概念有许多不同的形式，其中包括电子线路（如音频设备中使用的hiss 滤波器、平滑数据的数字算法、音障（acoustic barriers）、图像模糊处理等等，这两个工具都通过剔除短期波动、保留长期发展趋势提供了信号的平滑形式。
低通滤波器在信号处理中的作用等同于其它领域如金融领域中移动平均数（moving average)所起的作用；低通滤波器有很多种，其中，最通用的就是巴特沃斯滤波器和切比雪夫滤波器。
3.5模块的整合3.5.1 电压/频率如图11所示为电压/频率转换电路。
功能是将直流电压转换成频率与其幅值成正比的矩形波，即用输出矩形波的频来表示输入直流电压的大小，故电路完成了模拟量到数字量的转换。
由于输出电压频率收到输入直流电压的控制，故也称之为压控振荡器。
图11 电压/频率转换电路3.5.2 频率/电压如图12图12 频率/电压转换电路第四章结束语4.1心得体会通过这次的课程设计，加强了我的动手能力，提高了我的运用知识解决问题的能力。
在本次课程设计中我做的题目是：电压频率转换电路的设计。
在整个方案设计中，我运用了模拟电子的相关知识，包括：积分器、迟滞比较器等模块电路。
纸上得来终觉浅，绝知此事要躬行。
没有知识是从天而降的，没有获得不需要付出。
是的，我这学期学习了《模拟电子技术基础》的知识，但是知识繁多，在课堂上不能一一弄懂、弄精，这一次的课程设计给了我机会，让我更加深刻的对模电知识有了深刻的学习和认识。
在我拿到题目时，当时我觉得这题目很简单，没有什么大不了的，不就是一个电压频率的转换器带电路嘛，还能难住我？但在这两个星期的设计过程中，我面红耳赤，惭愧的无地自容，刚开始我连积分器如何使用，如何与比较器进行耦合构成压控振荡器的这样的知识都不了解！再后来我静下心来决定好好的学习学习，亡羊补牢，为时不晚啊。
我去了图书馆进行资料的查阅，整整一天什么事都没有做就在图书馆四楼理工阅览室查阅资料。
随着我研究、思考的深入，对不明白的原理和方法渐渐的弄清楚之后，我开始了电路图的设计，心理不免有点小小的成就感。
可在设计的过程中有出现了新的问题：能够设计出无源的方波振荡器，可就是如何加入电源，使之成为一个压控振荡器呢！我又一次的进入了迷茫之中……继续图书馆查阅资料，随着思考的越来越深入，突然在一天午觉时，终于有了顿悟：对，做一个开关，导通时电容放电，不导通时，电容充电，而电容的充电速度的快慢将直接控制输出方波的频率的改变，同时电容的充电速度直接由外接电源来解决！想到这里，我的整个设计思路和框图已经完全出来，万事具备就欠东风啦！我无比的兴奋、激动，为我自己感到高兴，成就感油然而生……接下来就进入了电路图的绘制阶段，值得庆幸的是在这次课程设计之前，我就已经学会了使用电子绘图和仿真软件multisim。
在绘图和仿真阶段，进行的相当的顺利，对电阻和电容数值的调试也是很顺利的。
设计过程如一条蜿蜒曲折的小径，你永远不知道下一个拐弯后有什么等待这你。
这一次的课程设计的全过程，让我体会到的是设计的艰辛，但更多的是在设计过程中发现问题、解决问题的喜悦，我开始越来越喜欢上电子设计了。
元件清单1).多功能电子电路试验箱2).3V稳压二极管3).普通二极管4).三极管5).各种电阻6).电容7).UA741CD8).LM555CM9).12V直流电源等等参考文献【1】谢嘉奎主编，电子线路线性部分（第四版），高等教育出版社，1999【2】翁飞兵陈棣湘主编，电子技术实践教程，国防科技大学出版社，2003【3】毕满清主编，电子技术实验与课程设计，机械工业出版社， 2006【4】何光明主编，电子技术基础（模拟部分），清华大学出版社， 2004【5】李万臣主编，模拟电子技术基础设计仿真编程与实践，哈尔滨工业大学出版社，2005【6】彭介华主编，电子技术课程设计指导，高等教育出版社， 1996【7】编写委员会，中国集成电路大全，国防工业出版社， 1985。
