浮法玻璃熔窑的结构

浮法玻璃熔窑的结构

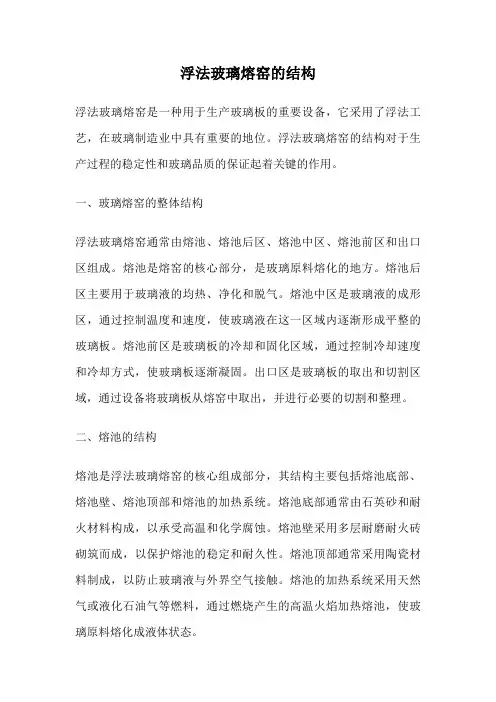

浮法玻璃熔窑的结构浮法玻璃熔窑是一种用于生产玻璃板的重要设备,它采用了浮法工艺,在玻璃制造业中具有重要的地位。

浮法玻璃熔窑的结构对于生产过程的稳定性和玻璃品质的保证起着关键的作用。

一、玻璃熔窑的整体结构浮法玻璃熔窑通常由熔池、熔池后区、熔池中区、熔池前区和出口区组成。

熔池是熔窑的核心部分,是玻璃原料熔化的地方。

熔池后区主要用于玻璃液的均热、净化和脱气。

熔池中区是玻璃液的成形区,通过控制温度和速度,使玻璃液在这一区域内逐渐形成平整的玻璃板。

熔池前区是玻璃板的冷却和固化区域,通过控制冷却速度和冷却方式,使玻璃板逐渐凝固。

出口区是玻璃板的取出和切割区域,通过设备将玻璃板从熔窑中取出,并进行必要的切割和整理。

二、熔池的结构熔池是浮法玻璃熔窑的核心组成部分,其结构主要包括熔池底部、熔池壁、熔池顶部和熔池的加热系统。

熔池底部通常由石英砂和耐火材料构成,以承受高温和化学腐蚀。

熔池壁采用多层耐磨耐火砖砌筑而成,以保护熔池的稳定和耐久性。

熔池顶部通常采用陶瓷材料制成,以防止玻璃液与外界空气接触。

熔池的加热系统采用天然气或液化石油气等燃料,通过燃烧产生的高温火焰加热熔池,使玻璃原料熔化成液体状态。

三、熔池后区的结构熔池后区是玻璃液的均热、净化和脱气区域,其结构主要包括流道、均热区和净化区。

流道位于熔池后区的最上方,用于将熔池中的玻璃液引导至熔池后区。

均热区通过控制温度和搅拌玻璃液,使其达到均匀的温度和成分分布。

净化区通过添加特定的化学物质,去除玻璃液中的气泡和杂质,提高玻璃品质。

熔池后区的结构设计合理,能够实现玻璃液的均热、净化和脱气,为后续工序提供高质量的玻璃液。

四、熔池中区的结构熔池中区是玻璃液的成形区域,通过控制温度和速度,使玻璃液在这一区域内逐渐形成平整的玻璃板。

熔池中区的结构主要包括成形辊、支撑辊和冷却辊。

成形辊用于控制玻璃液的流动和形状,使其逐渐成形为平整的玻璃板。

支撑辊用于支撑和稳定玻璃板,以避免其变形或破裂。

浮法玻璃退火窑的尺寸与结构优化设计

浮法玻璃退火窑的尺寸与结构优化设计

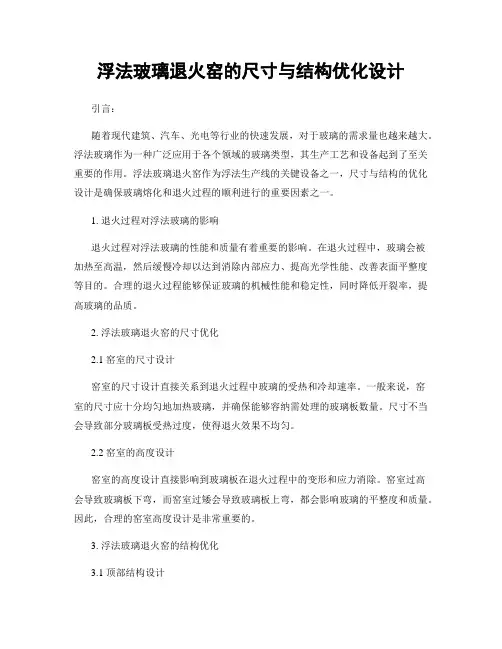

浮法玻璃退火窑的尺寸与结构优化设计引言:随着现代建筑、汽车、光电等行业的快速发展,对于玻璃的需求量也越来越大。

浮法玻璃作为一种广泛应用于各个领域的玻璃类型,其生产工艺和设备起到了至关重要的作用。

浮法玻璃退火窑作为浮法生产线的关键设备之一,尺寸与结构的优化设计是确保玻璃熔化和退火过程的顺利进行的重要因素之一。

1. 退火过程对浮法玻璃的影响退火过程对浮法玻璃的性能和质量有着重要的影响。

在退火过程中,玻璃会被加热至高温,然后缓慢冷却以达到消除内部应力、提高光学性能、改善表面平整度等目的。

合理的退火过程能够保证玻璃的机械性能和稳定性,同时降低开裂率,提高玻璃的品质。

2. 浮法玻璃退火窑的尺寸优化2.1 窑室的尺寸设计窑室的尺寸设计直接关系到退火过程中玻璃的受热和冷却速率。

一般来说,窑室的尺寸应十分均匀地加热玻璃,并确保能够容纳需处理的玻璃板数量。

尺寸不当会导致部分玻璃板受热过度,使得退火效果不均匀。

2.2 窑室的高度设计窑室的高度设计直接影响到玻璃板在退火过程中的变形和应力消除。

窑室过高会导致玻璃板下弯,而窑室过矮会导致玻璃板上弯,都会影响玻璃的平整度和质量。

因此,合理的窑室高度设计是非常重要的。

3. 浮法玻璃退火窑的结构优化3.1 顶部结构设计顶部结构通常由隔热层和电加热系统组成。

对于隔热层的优化设计,应选用高效的保温材料,减少热量损失。

电加热系统应合理布置,确保窑室内的温度分布均匀,避免温度集中和冷热点的出现。

3.2 底部结构设计底部结构主要包括底样、输送系统和冷却系统。

优化设计底样和输送系统能够确保玻璃板的稳定输送和定位,减少进出窑室的阻力和损失。

冷却系统应具备良好的冷却性能,确保玻璃板能够在最短时间内进行均匀冷却。

3.3 侧壁结构设计侧壁结构设计主要包括隔热层和加热系统。

隔热层的设计应具有良好的隔热性能,并且能够抵抗窑内高温的侵蚀作用。

加热系统应合理分布在侧壁上,以确保窑室内的温度分布均匀。

4. 浮法玻璃退火窑结构的优化方法4.1 借助数值模拟软件进行优化设计利用数值模拟软件,如有限元分析软件,可以对退火过程进行模拟,预测玻璃板的温度分布和应力分布,进而确定合理的尺寸和结构参数。

700t_d浮法玻璃熔窑设计简介

700t_d浮法玻璃熔窑设计简介

700t d浮法玻璃熔窑设计简介何 威(秦皇岛玻璃工业研究设计院 秦皇岛市 066000)摘 要 介绍了目前国内自主设计的生产规模最大的浮法线——江苏华润集团6080玻璃加工中心700t d浮法玻璃生产线的熔窑设计过程和经验,对未来超大规模浮法线熔窑设计具有参考意义。

关键词 浮法玻璃 700t d熔窑 江苏华润集团6080玻璃加工中心700t d浮法玻璃生产线(以下简称华润700t d)是目前国内采用洛阳浮法技术设计并建成的生产规模最大、质量要求较高的浮法玻璃生产线,秦皇岛玻璃工业研究设计院承担了该条生产线的全线设计工作。

生产线于2001年7月23日点火,8月18日一次引板成功。

9月8日实际产量达到705t d,综合成品率96 %,玻璃板质量接近SYP实物标准,试生产阶段即为企业创造了显著的经济效益。

中国洛阳浮法技术经过三十年的发展、完善,已经相当成熟,生产线规模由最初的日产几十吨浮法玻璃发展到日产达几百吨。

然而,设计产量始终未能突破600t d规模,其主要的原因是因为国内设计单位尚无设计600t d以上的特大规模浮法线的经验。

该700t d全线设计从立项到施工图,整个设计阶段始终瞄准国际先进水平,在总结吸收国内外先进技术和经验基础上不断研究和大胆创新,经我院各专业技术骨干一年的技术攻关,终于取得了重大突破,填补了中国洛阳浮法技术无超大规模生产线的空白。

投产后该700t d生产线突出表现为如下特点:工艺流程合理;装备先进而务实;产品质量优良;能耗低、投资少,经济效益显著。

是国内自主设计建造的一条高水平、高标准、高质量的生产线,标志着我国浮法技术又上了一个新的台阶。

1 熔窑设计原则熔窑是浮法玻璃生产线三大热工设备之首,是实现全线产量、质量目标的关键设备之一,必须做到能耗低、产量高、熔化玻璃质量好、窑龄长等要求。

为了实现上述要求,我院针对该700t d熔窑的特点,具体提出了如下设计原则:(1)认真总结国外同级别浮法熔窑的经验和教训,结合国内生产线的实际情况、操作特点,围绕生产优质玻璃液这个重点来进行设计。

浮法玻璃熔窑中燃烧控制系统的智能化设计

浮法玻璃熔窑中燃烧控制系统的智能化设计

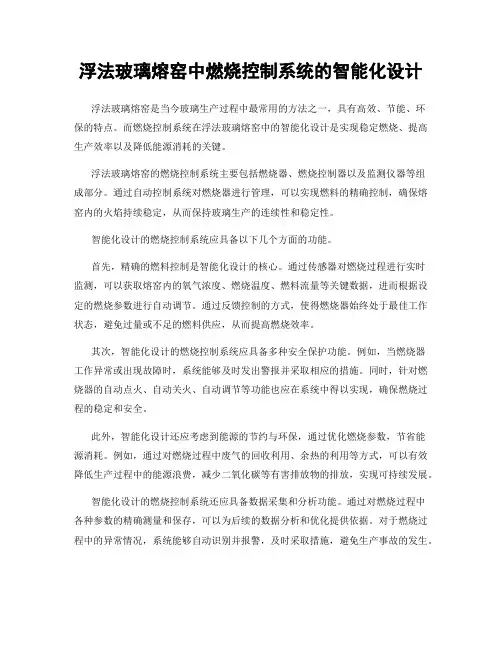

浮法玻璃熔窑中燃烧控制系统的智能化设计浮法玻璃熔窑是当今玻璃生产过程中最常用的方法之一,具有高效、节能、环保的特点。

而燃烧控制系统在浮法玻璃熔窑中的智能化设计是实现稳定燃烧、提高生产效率以及降低能源消耗的关键。

浮法玻璃熔窑的燃烧控制系统主要包括燃烧器、燃烧控制器以及监测仪器等组成部分。

通过自动控制系统对燃烧器进行管理,可以实现燃料的精确控制,确保熔窑内的火焰持续稳定,从而保持玻璃生产的连续性和稳定性。

智能化设计的燃烧控制系统应具备以下几个方面的功能。

首先,精确的燃料控制是智能化设计的核心。

通过传感器对燃烧过程进行实时监测,可以获取熔窑内的氧气浓度、燃烧温度、燃料流量等关键数据,进而根据设定的燃烧参数进行自动调节。

通过反馈控制的方式,使得燃烧器始终处于最佳工作状态,避免过量或不足的燃料供应,从而提高燃烧效率。

其次,智能化设计的燃烧控制系统应具备多种安全保护功能。

例如,当燃烧器工作异常或出现故障时,系统能够及时发出警报并采取相应的措施。

同时,针对燃烧器的自动点火、自动关火、自动调节等功能也应在系统中得以实现,确保燃烧过程的稳定和安全。

此外,智能化设计还应考虑到能源的节约与环保,通过优化燃烧参数,节省能源消耗。

例如,通过对燃烧过程中废气的回收利用、余热的利用等方式,可以有效降低生产过程中的能源浪费,减少二氧化碳等有害排放物的排放,实现可持续发展。

智能化设计的燃烧控制系统还应具备数据采集和分析功能。

通过对燃烧过程中各种参数的精确测量和保存,可以为后续的数据分析和优化提供依据。

对于燃烧过程中的异常情况,系统能够自动识别并报警,及时采取措施,避免生产事故的发生。

最后,智能化设计的燃烧控制系统应具备远程监控和操控的能力。

通过网络连接,系统能够实现对燃烧控制的远程监测和操作,方便管理人员对生产过程进行实时监控和调整,提高生产效率和生产质量。

综上所述,浮法玻璃熔窑中燃烧控制系统的智能化设计是提高生产效率、降低能源消耗和保证生产安全的关键。

全氧燃烧玻璃熔窑的结构和应用第一章概述

全氧燃烧玻璃熔窑的结构和应用第一章概述
(7)生产成本总体下降:举例来说,600t/d优质浮法玻璃熔窑采用 全氧燃烧技术,油价按照3500元/吨测算,每年可为企业创造1600多万 元的附加直接经济效益,而且从长远看燃料价格的进一步上升是必然趋 势。
(8) 天然气/氧气预热技术。 可以通过利用废气余热把天然气和氧气预热到400℃以上进行燃烧, 在普通全氧窑炉的基础上还能再节约 5-10%能耗。 (9)热化学蓄热技术。 利用废气中 H2O、CO2与 燃料CH4热裂解反应生成CO和H2,然后再进 入窑炉内燃烧。相当于给燃料预热,同时提高火焰辐射能力。
1、概述
1.2 全氧燃烧技术的基本原理
纯氧燃烧技术最早主要被应用于增产、延长窑炉使用寿命以及减少 NOx排放,但随着制氧技术的发展以及电力成本的相对稳定,纯氧燃烧 技术正在成为取代常规空气助燃的更好选择,这得益于纯氧燃烧技术在 节能、环保、质量、投资等方面的优势。
对于日用玻璃和建材行业,以前多采用低热值燃料如发生炉煤气,由 于燃料本身含有大量N2和CO2,用它做全氧窑炉燃料时节能减排效果大 打折扣,同时由于燃料成本低廉,节省的燃料费用难以抵消氧气的制备 费用,因此很少采用全氧燃烧技术。当前环保要求玻璃窑炉采用清洁燃 料天然气,由于天然气成本居高不下,采用全氧燃烧窑炉的优势越来越 明显。
1、概述
表1光伏压延玻璃全氧燃烧和空气燃烧的窑炉对比(燃料为天然气)
1、概述
1.2 全氧燃烧技术的基本原理
在玻璃熔制过程中所需要的热量主要是通过燃料和氧气在高温下进行 燃烧反应而获得,传统的燃料燃烧反应所需要的氧气是从空气中获得, 这样大量的氮气被无谓地加热,并在高温下排入大气,同时,氮气在高 温下还与氧气反应生成NOx,NOx气体排入大气层极易形成酸雨造成环境 污染。甲烷的燃烧反应: 空气-燃料:CH4+2O2+8N2→2H2O+CO2+8N2 每Mcal热需1.97Nm3空气 氧气-燃料:CH4+2O2 →2H2O+CO2 每Mcal热需0.22Nm3氧气

玻璃熔制及熔窑---熔窑1

玻璃熔制及熔窑---熔窑1

玻璃的池窑
(浮法玻璃熔窑各部分结构尺寸)
大碹:平碹:散热面积小。 拱碹:合适的股跨比,燃油的一般在1/7~1 /8。 股高越小,散热越小,但横推力越大。保证足够强度的前 提下适当减小股高。 材质:楔形的优质硅砖或电熔刚刚玉砖。砖长不得小于砖 厚的一半,砌筑时横向砖缝错开,纵横向砖缝不得大于 1mm,不得用黏土质泥浆砌筑。 厚度:以大碹跨度的1/20~1/25来考虑。 大碹的节数:一般分为3节,每节之间留80~100mm膨胀缝, 两端留要大于120mm的膨胀缝 。
玻璃的池窑
(浮法玻璃熔窑各部分结构尺寸)
投料易控,但易 飞料堵塞格子体。
振动式投料机
玻璃的池窑
(浮法玻璃熔窑各部分结构尺寸)
螺旋式投料机
玻璃的池窑
(浮法玻璃熔窑各部分结构尺寸)
a.投料机:
弧毯式投料机
螺旋式投料机
斜毯式投料机(后端漏料 )
玻璃的池窑
(浮法玻璃熔窑各部分结构尺寸)
弧毯式尺寸: 2.7/2.8/3.0/3.4/ 4.0/4.5/10.3米 斜毯式尺寸: 0.85/1米
弧毯式投料机
玻璃的池窑
(浮法玻璃熔窑各部分结构尺寸)
特点:投料池的宽度一般为熔化池宽度的80%以上。所玻璃 与配合料混合在一起加料,可以连续薄层加料,布料均匀, 覆盖面积大。 为目前使用最普遍的加料机。 b.投料口与投料池 投料口:由投料池与上部挡墙(前脸墙)组成 。 投料池:突出于窑池外面与池窑相通的矩形小池。 要求:配合料能按时按量加入,并且保持薄层和覆盖面尽可能 大,投料池内的玻璃液不冻结,窑内外没有飞料 。 投料口工作环境:温度高,散热慢,受到配合料的化学侵蚀与 机械磨损,尤其在拐角处更易损伤,所以经常选用优质耐火材 料电熔锆刚玉砖。。

浮法玻璃熔窑

浮法玻璃熔窑

3.2浮法玻璃熔窑浮法玻璃熔窑属于横火焰蓄热式池窑,如图3-3所示。

浮法玻璃熔窑根据各部功能其构 造分为玻璃熔制、热源供给、余热回收、排烟供气四 大部分。

图3-4横焰窑熔化部剖面图 1 —窗顶(大碹);2一植脚(殖碴); 3—上间隙砖;4—胸墙;5—挂钩砖; 6—下间隙砖;7—池壁;8—池底; 9一拉条;10—立柱;11一碹脚(碴) 角钢;12—上巴掌铁;13—联杆; 14一胸墙托板;15—下巴掌铁;16—池 壁顶铁;17-—池壁顶丝;18—柱脚角 钢;19一柱脚螺检;20—扁钢;21 —次 梁;22—主梁;23—窑柱①火焰空间如图3-3所示;火焰空间是由胸墙、大 碹、前端墙(也称为前脸墙)和后山墙组成的空间体系。

火焰空间内充有来自热源供给部分的炽热的火焰气体,在此,火焰气体将自身热量用于熔化配合料,也传给玻璃液、窑墙(包括胸墙和侧墙)和窑顶(也称为大碹)。

火焰空间应能满足燃料完全燃烧,保证供给玻璃熔化和澄清所需的热量,并应尽量减少散热。

为便于热修,胸墙和大碹均单独支撑,如图3-4所示。

胸墙由托铁板(用铸铁或角钢)支撑,用下巴掌铁托住托铁板。

在胸墙底部设挂钩砖,挡住窑内火焰,不使其穿出烧坏托铁板和巴掌铁。

挂钩砖被胸墙压住,更换困难,因此,要用活动护头砖保护之。

近年来采用了新型上部结构(见图3-5),该结构取消 了上、下间隙砖,胸墙和大碹采用咬合砌筑,挂钩砖与池 壁上平面的缝隙较小,并用密封料密封。

这种结构强化了 窑体的整体性、安全性和密闭性,也有利于节能。

大碹有平碹和拱碹两种。

平碹(也称为吊碹或吊平碹)向外散热面积最小,但需要大量铁件将其吊起。

拱碹按照股跨比(亦称碹升髙),即碹股//碹跨^的比值,分 为半圆碹(/=1/匕)、标准碹(/=l/3〗〜l/7s)、倾斜碹 (/=l/8s22iiijjri^j9rvm^ srm 2z 22n 图3-3浮法玻璃熔窑结构示意图 O 3. 2.1浮法玻璃熔窑各部结构及尺寸 3.2.1.1 玻璃熔制部分 浮法玻璃熔窑窑体沿长度方向分成熔化部(包括 熔化带和澄清带)、冷却部。

浮法玻璃生产用燃料与燃烧技术讨论

浮法玻璃生产用燃料与燃烧技术讨论
油 深加 工 能力 , 高整 个 国家 的经 济 效益 , 提 只有 那 些
在生 产工 艺 、 产品质 量 、 燃烧 温 度等方 面 有特 殊要求 , 产 品可 以出 口创 汇 ,经 济效 益 高 的企 业 才 准许 烧 重
油。 进入 2 世 纪后 , l 由于我 国在继 续贯 彻 “ 缩烧 油” 压
降。 主要 问题 是重 油热 值变低 、 度高 且不稳 定 , 粘 难熔
灰分 高且成 分复 杂 , 有多 次 因重 油质 量指标 的波动 而 造成玻 璃 生产 的不稳 定 。 玻璃 生 产公 司也尝试 多 种重 油燃 烧 的 节能 技 术 , 重 油磁 化 技 术 、 如 乳化 油 掺 水 技 术等 。 生产 实践 中无 法解决 因重油质 量波 动而 造成 在 的玻璃 生产 不稳 定 ; 同时 又 使得 重油 节 能效果 因跟 不 上重油 价格 上涨 而造 成 的成本 压力 。 加上浮 法玻璃 再 产 能不 断 加 大 , 企业 竞 争 激 烈 , 使企 业 纷纷 寻求 价 迫 格 低 的燃料 或其 他代 油燃 料 。在 此背 景下 , 多大 中 很 专 院校和科 研机 构 也 闻风而 动 , 不断 出现 新 的玻璃 熔 化 燃 烧 方式 和新 的燃 料 选 择 。先 后 出现 了使 用 天 然
均 水平 高 2 % ,比国际 先进 水 平 高 3 %以上 。近 年 0 0
序 之一 , 而要 想 有好 的熔 化 效 果 , 前 提条 件 是 要有 其
高热值 的燃料 , 确保 有 高温 熔化 的燃 烧 温度 。经 过 多 年 的发展 , 板玻 璃生 产使 用 的燃 料 已 由单 一 的发 生 平
以最大 限度 的降 低企业 生 产成本 。 节能 降耗 也是 玻璃 行业 技术 攻关 的 主要 目标 ,以落实 国家 的有关 政 策 ,

浮法玻璃熔窑的合理设计(连载二)

浮法玻璃熔窑的合理设计(连载二)

浮法玻璃熔窑的合理设计(连载二)唐福恒(北京长城工业炉技术中心北京102208)摘要对浮法玻璃熔窑的熔化率设计,熔化区的长宽比例设计,熔化区、小炉、蓄热室系统的基本热平衡计算,窑体结构散热量与窑体砖结构重量的关系,熔化率与单位能耗指标之间的关系,以及个别浮法玻璃熔窑存在的不达产、多烧的燃料热量随排岀废气跑掉了等问题进行了分析验证。

提岀了浮法玻璃熔窑合理设计的10个要点。

关键词浮法;玻璃;熔窑;设计中图分类号:TQ171文献标识码:A文章编号:1003-1987(2021)02-0001-13Reasonable Design of Float Glass Melting FurnaceTANG Fuheng(Technology Center ofBeijing Great Wall industrial Furnace,Beijing10220&China) Abstract:Design for melting rate of float glass furnace,length-width ratio design of melting area,the basic heat balance calculation of melting area,pot,regenerator system,the relationship between heat loss of kiln body structure and the mass of bricks,the relationship between the melting rate and unit energy consumption indicators,as well as the production yield is not up to standard and more fuel is combusted, heat energy ran away with the discharged waste gas,ten key points of reasonable design of float glass melting furnace are put forward.Key Words:float glass,furnace,design7国内浮法玻璃熔窑存在的一些问题7.1浮法玻璃熔窑的小炉对数过去在大確硅砖质量较差时形成了一种观念:认为玻璃熔窑的池宽不能太大,以确保大確的安全。

浮法玻璃熔窑节能_燃烧技术及保窑

浮法玻璃熔窑节能_燃烧技术及保窑

浮法玻璃熔窑节能、燃烧技术及保窑付 沛(中国耀华国投浮法玻璃有限责任公司 秦皇岛市 066000)摘 要 阐述了玻璃生产节能燃烧技术的应用方法,指出在实际生产中如何操作以及操作中燃烧控制对熔化、窑炉寿命的影响。

关键词 窑炉 火焰 热传递 从目前我国各玻璃厂生产情况看,原料质量不稳定是影响玻璃质量及能耗的一大关键因素,不可避免地造成了强制高温熔化,玻璃质量稳定性差;另一方面玻璃熔化受到各方面的影响,如传统不合理的熔化方式,不合理的窑炉结构,管理上的短期效益行为等因素,造成生产恶性循环,窑炉寿命短,能耗高,产品质量差,企业长期效益低的不良状况。

对于窑炉结构,国外先进玻璃企业的窑炉已成系列化,窑炉结构基本相同。

窑炉结构方面的改进,都是通过多年的生产实践,理论计算而得出来的,并且在改进窑炉结构的同时作好熔化制度的相应改进,使玻璃生产质量逐步提高,能耗逐步下降的良性循环。

国内的玻璃厂窑炉设计一个厂一个样,熔化制度差别很大。

窑炉间可比性差,相应地造成了熔化技术、熔化经验的通用性差,使熔化技术的掌握和提高更加困难。

只有具备较高的理论素质和操作技术水平,才能真正达到优质、低耗、长窑炉寿命的目的。

熔化的关键在于火焰的控制,即火焰的热能分配。

玻璃熔窑内的传热过程是一个较为复杂的过程,最大可能地增加配合料及玻璃液的热吸收,减少窑体受热和废气带走的热量是我们提高熔化技术的关键。

玻璃液接受窑炉热传递过程分析如图1。

图1 玻璃液接受的总热量为:Q m=Εg m C o[(T g100)4-T m100)4]F m+Εwm C o[(T w100)4-T m100)4]F m+Αgm k(t g-t m)F m(kcal h)式中:Q m——玻璃液吸收总热量;Q gm——火焰以辐射方式传给的热量;Q gm k——火焰以对流方式传给的热量;Q wm——窑壁以辐射方式传给的热量;Εgm——火焰对玻璃液的相对黑度;Εwm——窑壁对玻璃液的相对黑度;F m——火焰下玻璃液的受热面积;T g——火焰温度;T m——玻璃液温度;T w——窑壁温度;Αgm k——气体对玻璃液的对流给热系数;C o——火焰辐射系数。

浮法玻璃生产工艺流程

浮法玻璃生产工艺流程

浮法玻璃生产工艺流程浮法玻璃生产,是由各种原料混合后制成配合料,然后将合格的配合料送入玻璃熔窑,在1500~1600度温度范围内,经过融化、澄清、均化和冷却等环节获得均匀的玻璃液。

玻璃液经过流道、流槽进入充满氮、氢保护气体的锡槽,锡槽中盛有熔融状态的金属锡,由于玻璃的密度比锡液密度小,玻璃液浮在锡液表面如同油浮在水上。

然后完成玻璃液的自然摊平、展薄、抛光、冷却后,玻璃带经过渡帽台托起离开锡槽进入退火炉中退火冷却。

退火后的玻璃带引到工作台进行切割、包装,就得到了我们常见的平板玻璃。

一、浮法玻璃熔窑浮法玻璃熔窑是浮法玻璃生产线的三大热工设备之一,通过先进的技术能大大地提高生产力。

浮法玻璃熔窑的全氧燃烧技术:浮法玻璃熔窑全氧燃烧技术是在浮法玻璃熔制过程中利用浓度为90%以上的氧气代替空气与重油或者天然气等燃料进行燃烧,全氧燃烧技术与传统的玻璃熔窑空气燃烧技术相比,具有节能、可大幅度降低NOX和粉尘等有害物质的排放量以及熔化率高等显著特点,被誉为玻璃熔化技术发展历史上的第二次革命。

二、浮法玻璃锡槽锡槽是浮法玻璃生产工艺的成型部分,也是浮法玻璃生产过程的三大热工设备之一。

温度在1050-1100。

C的玻璃液从流液道流入锡槽内的锡液面上,玻璃液在锡液表面上进行摊平、抛光,经机械拉引、挡边和浮法玻璃拉边机的控制,形成所要求宽度和厚度的玻璃带,并在前行中逐渐冷却至600。

C左右时由过渡辐台托起离开锡槽进入退火窑中退火。

中国洛阳浮法锡槽的主要特点是采用窄流槽、前宽后窄的槽体主体结构形式和使用过渡辐台等,是中国洛阳浮法技术的核心。

对锡槽的要求(1)气密性:目的是为了防止锡槽中的锡液氧化后污染玻璃液。

(2)锡槽的可调性:包括纵向和横向的温度、玻璃液流量、玻璃带在锡槽中的形状和尺寸、锡液对流、保护气体纯度、成分和分配量等的调节与控制。

a—玻璃液流量的调节:通过调节节流闸板的开度来实现。

b—白加热元件的调节:一般用于调节锡槽的横纵口温度曲线。

浮法玻璃熔窑天然气和重油燃烧系统的比较

浮法玻璃熔窑天然气和重油燃烧系统的比较

ma t e r i a l f e e , a s we l l a s lu f e g a s a n d o t he r a s pe c t s ,a n d c o n c l ud e d t h a t he t n a ur t a l g a s c o mb u s t i on s y s t e m i s mo r e
产成 本 、产 品 品质等 各方 面 因素 ,应首 选天 然气 或
者重 油 。
种 洁净 环保 的优质 能 源 。天 然气 也是 较 为安全 的
燃 气 之 一 , 比空气 轻 ,一 旦 泄 漏 ,会 立 即 向上 扩 散 ,不 易积聚形成 爆炸性气 体 ,安 全性较高 。
1 燃 料 的组成 与性 能 比较
西 气东 输 的天然 气低 位 热值 约3 4 . 8 1 MJ / N m
0 引 言
浮法玻 璃 生产所 用 的燃料 主要 有重 油 、柴油 、 煤 焦油 、天 然气 、焦 炉煤 气 、发生 炉煤 气 和石油 焦
(8 3 2 0 k e a l /N m ),高 位 热 值 约 3 8 . 6 2 MJ / N m
油 田伴生气 、气 田气及凝析气 田气。天然气是一种混合
温 度 高 ,火 焰 的辐射 能力 强 ,是玻璃 、钢 铁等 生产
的优质燃料 。
气体 ,其组成随气 田和产气层不 同而异 。根据天然气公 司提供的资料 ,西气东输 的天然气组分见表 1 。
表1 西气 东 输 的 天然 气 组 分
油燃 烧 系统 进行 比较 ,从而 得 出天然 气燃 烧 系统 比重 油燃 烧 系统更 优越 。
关键词
天然 气
重油
燃烧

浮法玻璃熔窑的结构

浮法玻璃熔窑的结构

浮法玻璃熔窑的结构浮法玻璃熔窑和其他平板玻璃熔窑相比,结构上没有太大的区别,属浅池横焰池窑,但从规模上说,浮法玻璃熔窑的规模要大得多,目前世界上浮法玻璃熔窑日熔化量最高可达到1100t以上(通常用1000t/d表示)。

浮法玻璃熔窑和其他平板玻璃熔窑虽有不同,但它们的结构有共同之处。

浮法玻璃熔窑的结构主要包括:投料系统、熔制系统、热源供给系统、废气余热利用系统、排烟供气系统等。

图1-1为浮法玻璃熔窑平面图,图1-2为其立面图。

一投料池投料池位于熔窑的起端,是一个突出于窑池外面的和窑池相通的矩形小池。

投料口包括投料池和上部挡墙(前脸墙)两部分,配合料从投料口投入窑内。

1.投料池的尺寸图1-1 浮法玻璃熔窑平面图1-投料口;2-熔化部;3-小炉;4-冷却部;5-流料口;6-蓄热室图1-2 浮法玻璃熔窑立面图1-小炉口;2-蓄热室;3-格子体;4-底烟道;5-联通烟道;6-支烟道;7-燃油喷嘴投料是熔制过程中的重要工艺环节之一,它关系到配合料的熔化速度、熔化区的热点位置、泡界限的稳定,最终会影响到产品的质量和产量。

由于浮法玻璃熔窑的熔化量较大,采用横焰池窑,其投料池设置在熔化池的前端。

投料池的尺寸随着熔化池的尺寸、配合料状态、投料方式以及投料机的数量。

配合料状态有粉状、颗粒状和浆状(目前一般使用粉状);投料方式由选用的投料机而确定,有螺旋式、垄式、辊筒式、往复式、裹入式、电磁振动式和斜毯式等。

(目前多采用垄式投料机和斜毯式投料机)。

(1)采用垄式投料机的投料池尺寸采用垄式投料机的投料池宽度取决于选用投料机的台数,投料池的长度可根据工艺布置情况和前脸墙的结构要求来确定。

(2)采用斜毯式投料机的投料池尺寸斜毯式投料机目前在市场上已达到了普遍使用,它的投料方式与垄式投料机相似,只是投料面比垄式投料机要宽得多,因此其投料池的尺寸在设计上与采用垄式投料机的投料池尺寸没有太大的区别,仍然决定于熔化池的宽度和投料面的要求。

科技成果——浮法玻璃炉窑全氧助燃装备技术

科技成果——浮法玻璃炉窑全氧助燃装备技术

科技成果——浮法玻璃炉窑全氧助燃装备技术适用范围建材行业浮法玻璃生产线行业现状目前我国浮法玻璃生产线有270多条,单线产量从300-1200t/d 不等。

以熔化能力每日600t,燃料为天然气浮法玻璃窑炉为例,日耗天然气量为11.0×104Nm3,日排CO2为238t,排SO2为0.552t,排NO X为0.86t,不仅能耗偏高,也对环境造成了一定程度的污染。

目前该技术可实现节能量4万tce/a,减排约11万tCO2/a。

成果简介1、技术原理浮法玻璃熔窑纯氧助燃系统包括两个方面:在投料口与1号小炉之间增设一对纯氧燃烧喷枪(俗称0号小炉),在原燃料喷枪底部加入纯氧进行助燃(俗称氧气底吹)。

0号小炉位于窑炉投料口与1号小炉之间,玻璃窑炉这段区间没有火焰覆盖,既浪费玻璃熔窑熔化面积,又增加能量的消耗。

0号小炉的纯氧和燃料燃烧反应速度快,火焰辐射强,由于该位置玻璃液面被配合料覆盖,配合料黑度比玻璃液的黑度大得多,其吸热能力也比玻璃液的吸热能力强,因此传热效果更高。

纯氧喷枪燃烧产生烟气量少,火焰动量小,不会将配合料粉尘吹起,相反配合料表面快速形成“釉层”,减少配合料的飞料。

实践证明,高温强制熔化有利于节能降耗,提高玻璃的质量和产量。

在原燃料喷枪底部通入氧气,氧气从燃料喷枪底部加入,解决传统燃烧方式该位置燃烧缺氧的问题。

高纯度氧气燃烧速度快,温度高,辐射能力强,有利于玻璃熔化、澄清和均化,因此可以减少燃料上部空气量,从而降低空间火焰温度,使温度呈梯度分布,起到保护窑炉火焰空间胸墙、大碹作用,大大延长窑炉的使用寿命,同时也大幅降低尾气中NO X含量。

燃料喷枪底部的氧气还可以燃烧掉对面燃料喷枪未燃尽燃料,避免燃料带入玻璃窑炉蓄热室,烧坏格子体,从而延长窑炉格子体使用寿命。

2、关键技术(1)解决了全氧喷枪系统火焰长短和刚度调整问题,实现在不同窑体的使用;(2)通过研发满足不同要求的配套喷嘴砖,解决了喷嘴砖材质、更换和耐碱液冲刷的问题。

(整理)浮法玻璃熔窑的结构 (自动保存的)

(整理)浮法玻璃熔窑的结构 (自动保存的)

浮法玻璃熔窑的结构浮法玻璃熔窑和其他平板玻璃熔窑相比,结构上没有太大的区别,属浅池横焰池窑,但从规模上说,浮法玻璃熔窑的规模要大得多,目前世界上浮法玻璃熔窑日熔化量最高可达到1100t以上(通常用1000t/d表示)。

浮法玻璃熔窑和其他平板玻璃熔窑虽有不同,但它们的结构有共同之处。

浮法玻璃熔窑的结构主要包括:投料系统、熔制系统、热源供给系统、废气余热利用系统、排烟供气系统等。

图1-1为浮法玻璃熔窑平面图,图1-2为其立面图。

一投料池投料池位于熔窑的起端,是一个突出于窑池外面的和窑池相通的矩形小池。

投料口包括投料池和上部挡墙(前脸墙)两部分,配合料从投料口投入窑内。

1.投料池的尺寸图1-1 浮法玻璃熔窑平面图1-投料口;2-熔化部;3-小炉;4-冷却部;5-流料口;6-蓄热室图1-2 浮法玻璃熔窑立面图1-小炉口;2-蓄热室;3-格子体;4-底烟道;5-联通烟道;6-支烟道;7-燃油喷嘴投料是熔制过程中的重要工艺环节之一,它关系到配合料的熔化速度、熔化区的热点位置、泡界限的稳定,最终会影响到产品的质量和产量。

由于浮法玻璃熔窑的熔化量较大,采用横焰池窑,其投料池设置在熔化池的前端。

投料池的尺寸随着熔化池的尺寸、配合料状态、投料方式以及投料机的数量。

配合料状态有粉状、颗粒状和浆状(目前一般使用粉状);投料方式由选用的投料机而确定,有螺旋式、垄式、辊筒式、往复式、裹入式、电磁振动式和斜毯式等。

(目前多采用垄式投料机和斜毯式投料机)。

(1)采用垄式投料机的投料池尺寸采用垄式投料机的投料池宽度取决于选用投料机的台数,投料池的长度可根据工艺布置情况和前脸墙的结构要求来确定。

(2)采用斜毯式投料机的投料池尺寸斜毯式投料机目前在市场上已达到了普遍使用,它的投料方式与垄式投料机相似,只是投料面比垄式投料机要宽得多,因此其投料池的尺寸在设计上与采用垄式投料机的投料池尺寸没有太大的区别,仍然决定于熔化池的宽度和投料面的要求。

全氧燃烧玻璃熔窑的结构和应用 第二章全氧燃烧玻璃熔窑

全氧燃烧玻璃熔窑的结构和应用 第二章全氧燃烧玻璃熔窑

2、全氧燃烧玻璃熔窑
排烟口位置可按图 11 中 01、02、03、04 位置布置。为了减少废气 中的粉尘,把排烟口靠前设计,增加了烟气在窑内的停留时间,使烟气中 的粉尘尽快熔化掉。甚至把排烟口预留到料道上,见位置④,通过烟气的 余热给料道里玻璃液加热。当然这也存在一定的风险性,会把粉尘带入到 熔化好的玻璃液表面,影响玻璃质量。但对于一些质量要求不高的产品, 如水淬料,这种布置是有利的,可进一步节约能耗。
实践证明全氧窑的熔化能力可以在普通窑炉的基础上提高20%。另外,全氧窑的 长宽比也是一重要指标,大中型全氧窑的长宽比可以分为两个方面即熔化区和熔 化部的长宽比。熔化区也可称之为熔化面积,其长度通常计算到末只喷枪中心线外 1米。熔化区长度加上澄清带长度就是熔化部的长度。由于全氧燃烧的火焰性质, 产生的烟气水汽含量较高,玻璃液中OH-含量增加,它稀释玻璃液并加速玻璃液 的澄清特性,所以澄清带长度应该比横焰窑短,实践证明,不必要地增加窑炉火焰 空间降低了熔化部的热功率,同时也增加了不必要的能耗消耗量.提高了生产运行成 本。
2、全氧燃烧玻璃熔窑
图5 600t/d全氧燃烧熔窑设计方案
2、全氧燃烧玻璃熔窑
2.2 600吨/日全氧燃烧玻璃熔窑的能效分析
采用玻璃行业能效测算权威评估方法《玻璃窑炉热工计算及设计》 热工标定计算程序。对600吨/日全氧燃烧与国内典型的600吨/日 空气助燃蓄热式浮法熔窑及燃料参数进行了计算。计算结果全氧燃烧 单元式比空气助燃蓄热式熔窑,单耗降低26.3%,热效率提高 14.6%。
图8 600t/d池炉燃烧器平面布置图
2、全氧燃烧玻璃熔窑
对氧枪的布置除一般要求(如符合温度制度、温度均匀性和火焰覆盖面)外,特 别要优化空间气流流型,也就是要做到: (1)延长烟气停留在火焰空间的时间,全氧窑火焰空间内烟气停留时间希望延长 到25~30s。停留时间长短是与空间大小、窑顶结构、排烟口大小和排烟速度等因 素有关。 (2)减轻对窑顶和胸墙的冲蚀。 (3)不会引起局部过热,尤其是对料粉的局部过热,它会加强粉料逸出和挥发。 (4)氧枪在窑上布置要合理,根据分区供给熔化所需的热量,确保窑宽上的温度 均匀性。 (5)氧枪在窑上可作错位排列或顺排,窑体死角处要增设补充氧枪。

浮法玻璃熔窑工作原理

浮法玻璃熔窑工作原理

浮法玻璃熔窑工作原理
嘿,朋友们!今天咱来唠唠浮法玻璃熔窑的工作原理。

你看啊,这浮法玻璃熔窑就像是一个超级大的魔法炉!玻璃原料就像是各种神奇的魔法材料,被一股脑地扔进去。

想象一下,这个大炉子里面温度超高,热得不得了!那些原料在里面慢慢融化,从一块块硬邦邦的东西变成了滚烫的液体。

就好像冰化成了水一样,只不过这水可滚烫滚烫的啦!
然后呢,这些液态的玻璃就会在熔窑里流动起来,就像一条奔腾的小河。

它们会顺着特定的通道,缓缓地向前涌动。

这时候,可神奇了哦!这些玻璃液会变得特别均匀,就好像被一双神奇的大手给抚平了一样。

这是为啥呢?因为熔窑有它的特殊设计呀,能让玻璃液乖乖地变得平平整整。

接着,玻璃液就会像勇敢的冒险者一样,继续向前冲,来到一个关键的地方。

在这里,它们会被铺开,就像摊煎饼一样,变成薄薄的一层。

哎呀,你说这是不是很有意思?这么复杂的过程,就为了能做出那平平亮亮的玻璃。

而且啊,这个熔窑就像是一个不知疲倦的大力士,一直在工作着。

它要保证温度合适,让玻璃能好好地融化;它还要保证玻璃液能顺利地流动和成型。

你说这得有多难啊!但就是因为有了这个神奇的浮法玻璃熔窑,我们才能用上那么多漂亮的玻璃制品呢!
所以说啊,可别小看了这浮法玻璃熔窑,它可是有着大本事的呢!它能把那些普通的原料变成我们生活中离不开的玻璃,这不是魔法是什么?咱得好好感谢它为我们的生活带来的便利呀!这就是浮法玻璃熔窑的工作原理,是不是很神奇呀!。

浮法玻璃熔窑的结构

浮法玻璃熔窑的结构

浮法玻璃熔窑的结构浮法玻璃熔窑是制造平板玻璃的关键设备,它的结构设计直接影响到玻璃品质和生产效率。

下面将介绍浮法玻璃熔窑的结构以及各个部件的作用。

一、熔窑的整体结构浮法玻璃熔窑通常由炉体、燃烧室、熔化区、均化区、冷却区和出料装置等部分组成。

1. 炉体:炉体是熔窑的主要部分,通常由耐火砖或耐火材料砌成。

其主要作用是容纳玻璃原料,提供熔融的环境。

2. 燃烧室:燃烧室位于炉体下部,用于燃烧燃料,提供熔化玻璃所需的高温。

3. 熔化区:熔化区是熔窑中的关键区域,也是玻璃原料被加热并熔化的地方。

在熔化区,玻璃原料经过高温燃烧后逐渐熔化成液态玻璃。

4. 均化区:均化区位于熔化区的上方,用于使熔融的玻璃均匀分布在熔窑的整个宽度上。

在均化区,玻璃被均匀加热,使其温度和厚度得到控制,以确保玻璃板的平整度和质量。

5. 冷却区:冷却区位于均化区的上方,通过控制冷却速度来调整玻璃板的性能和厚度。

在冷却区,玻璃板逐渐降温,使其从液态逐渐变为固态。

6. 出料装置:出料装置用于将冷却后的玻璃板从熔窑中取出,并送往后续的加工环节。

通常采用传送带或辊道等方式进行玻璃板的输送。

二、各个部件的作用1. 炉体:炉体是浮法玻璃熔窑的主体,它提供了一个封闭的空间,使玻璃原料能够在高温下熔化。

2. 燃烧室:燃烧室中的燃料燃烧产生高温,通过炉体向上传导,使玻璃原料逐渐熔化。

3. 熔化区:在熔化区,玻璃原料被加热至高温,逐渐熔化成液态玻璃。

熔化区的温度和熔化时间对玻璃的质量有着重要影响。

4. 均化区:均化区通过控制温度和厚度来使熔融的玻璃均匀分布在整个熔窑的宽度上。

这样可以保证玻璃板的平整度和质量。

5. 冷却区:冷却区通过控制冷却速度来调整玻璃板的性能和厚度。

适当的冷却可以使玻璃板达到所需的硬度和耐热性。

6. 出料装置:出料装置用于将冷却后的玻璃板从熔窑中取出,并送往后续的加工环节。

出料装置的设计应考虑到玻璃板的平稳输送和保证生产效率。

总结:浮法玻璃熔窑的结构包括炉体、燃烧室、熔化区、均化区、冷却区和出料装置等部分。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
在浮法玻璃熔窑的设计中,窑体的膨胀缝的留设和窑炉格休的密封性亦是一个应引犯重视的问颗,
特别是在窑龄不断延长 今天, 的 显得更为重要, 这一方面与设计有关, 还有一个很重要的因素是密封材料 的材质和施工质量。
23一点体会 . 综观浮法玻璃熔窑的总体结构形式,在为获得合格的玻璃液方面,遵循的原则是一致的, 在实现的 手段上有差别, 但不是很大, 在 19 年引进了 国内 91 美国TLD 公司的 OEO 浮法玻璃熔窑设计技术后, 熔窑技 术有了很大的 提高.己 接近国际先进水平,但在实际的 使用过程中, 还存在以 下几个问 题: . 受投资的限制, 在浮法玻璃熔窑的耐火材料选用上,与国际先进水平有差距, 玻璃熔窑的砌筑质量
它主要包含了 玻璃熔窑的支撑钢结构的形式, 耐火材料受热膨胀的 控制和窑 炉整体的密 封等的形
式,为了 满足设备安装、 运行, 状态检测,生产操作和维护而采取的窑炉结构形式等. 在玻璃熔窑的 支撑钢结构的形式上,国内 采用的是TLD 公司的技术, OEO 相对结构比 较简单、 实用, 而国际 上有些熔窑就做的比 较仔细、 复杂, 如在窑底用液压千斤顶支撑, 便于在窑底柱有局部不平衡沉降 是可保持窑底标高不变. 大暄采用可升降的 支撑结构, 保证墙体的受热向上膨胀不会影响到破的安全性等。
投料口 熔化部 澄清于浮法玻璃工艺生产具有产量高、 产品规格 ( 厚度, 宽) 长X 范围大、 对产品的质量要求高的 特点, 如何在成型前获得合 格的玻璃液是个关键, 保证获得合格的玻璃液, 为了 玻璃熔窑结构的设计必须考虑以
下 儿个主要因素:
浮法玻璃生产工艺实际上是一种平板玻璃的水平拉制成型工艺, 熔化均匀的 玻璃液经流道流入锡槽, 由于 熔融锡的 浮力作用而漂浮在锡液面上, 通过摊平抛光、 预冷、 拉薄 ( 或增厚) 成型和冷却的 过程, 然
后经退火窑退火后以获得成品玻璃。 浮法玻璃工艺的特点是玻璃液在锡槽内,依靠自 身的重力和表面张力的作用, 在锡液面上摊薄成型, 它从根本上消除了其他玻璃成型方法在成型过程中夹辊或托辊对玻璃表面造成的 伤害;同时由 于锡槽较 长, 温度调节容易, 玻璃的成型过程平缓, 不易在成型过程中产生波筋和条纹等缺陷, 形成的玻璃质量远 远好于其他工艺生产的玻璃质量。 正是由于浮法玻璃工艺在玻璃成型上的 特点, 使人们得以 实现只要有熔化质量好的 玻璃液, 就有可能 获得表面质量非常好的玻璃. 而要获得温度合适、 物理和化学性质各向一致且均匀的玻璃液, 除了生产玻 璃用的配合料的制备因素外, 配合料在玻璃熔窑内的 熔化、 澄清、 均化过程的合适与否是至关重要的。 根 据玻璃液的 熔制机理, 在配合料进入熔窑后, 在把它制备成合格的成玻璃液的过程中, 会发生一系列的物 理化学反应: . 配合料中水分和分解气体 (o, , 等)的挥发。 Cz sx s, o o . 配合料中易熔物的熔化和低共熔物的形成。 . 液相的互熔和固相的分解,产生出无结晶物质的熔融玻璃液。 . 配合料中易挥发份 (a . < Nx SF等)的挥发。 O i . 气相在玻璃液中的溶解、 逸出. . 玻璃液的 化学、 物理均化。 . 玻璃液的 温度均匀降到合适的成型温度。 上述的过程在玻璃窑内并不是按顺序进行和完成的. 而是有重叠, 尤其是从投料口 到热点更是如此。 在玻 璃液形成后,它的澄清、均化过程对保证玻璃液的质量就显得尤为重要,
熔 部 m 07X X 67 化 宽(=. 1'+ . ) 5 - 0 5
X 一一熔窑的熔化量 (/ ) td 但经验公式仅是参考, 实际设计上还应根据配合料的 情况和实践经验加以调整。 熔化部宽 度确定后, 相应
的 确定 就能 熔化部的长度, 一般情况下熔化率、 熔化部的宽和长需做综合考虑, 并根据经验选取小炉的位 置、 对数. 其中 为达到配合料入窑后加强熔化、 有效利用能源、充分考虑窑炉结构安全的目 的,犷 小炉中 心线到投料口 的距离 又是一个重要参数,通常它与熔化部的宽度成正比,浮法玻璃熔窑一般取 3--m --4, 澄清部的作用是使玻璃液中的气体在此部位得到充分逸出, 而玻璃液中 气体得以 逸出的关键条件是 高 温和高 温下的停留 时间, 有关玻璃液中气泡的形成、逸出、 被玻璃液吸收的 机理前人已 作了很多研究。
浮法玻璃熔窑结构和燃烧系统
王宗伟 ( 蚌埠玻璃工业设计研究院)
浮法玻璃生产工艺的出现, 使人们不用再通过对玻璃表面进行研磨、 抛光工序, 就能获得表面高度光 洁的平板玻璃,以满足制镜、汽车、镀膜玻璃的品质要求,这对平板玻璃生产是一个划时代的进步。
1浮法玻璃生产工艺的特点和玻璃的熔化要求
响。
上述的各种浮法玻璃熔窑的结构, 综合起来, 主要在池底、 澄清部、 卡脖和蓄热室的结构上有些差 别, 它们各有特点, 但都能生产出 优质的浮法玻璃, 这与它们都有适合各自 特点的 熔化工艺操作制度有极 大的关系, 这两者不可或缺, 也是我们确定浮法玻璃熔窑结构设计方案时必须要考虑的。 22浮法玻璃熔窑的局部结构设计 .
. 产品要求 ( 产量、 用途、 规格、颜色) . 原料 ( 成分、颗粒度…) . 燃料 ( 品种、成分) . 经济性 〔 投资、生产成本…) . 工艺制度 ( 气氛控制、温度曲 线二) 浮法玻璃熔窑的结构设计,可分为 两部分:一是涉及到窑炉总体结构形式和尺寸的设计, 它的设计 质量直接关系到玻璃液的 质量和运行成本, 主要包含了窑型、 各主要部位尺寸( 如池深的结构形式和尺寸; 投料口、 熔化部、 澄清部、卡脖、冷却部的长和宽;胸墙和大谊的尺寸:小炉对数、位置;小炉口 尺寸; 蓄热室的形式和相关尺寸等) . 二是涉及到窑炉局部结构形式的设计,它主要关系到窑炉运行的安全、 可靠、 耐用和操作的 方便, 主要包含了 玻璃熔窑的 支撑钢结构的 形式: 耐火材料受热膨胀的 控制和窑炉整体的密封等的形式: 满 为了 足设备安装、运行,状态检测,生产操作和维护而采取的窑炉结构形式等。 21 . 窑炉总 体结构尺寸的 设计 目 前浮法玻璃熔窑的设计技术, 经多年的实践和物理、 数学模拟试验, 在大的方向 上基本是相似的, 既根据加强熔化 高 温澄清, 制均化, 强 均匀冷却的工艺要求, 采用横火焰蓄热室池窑, 投料口 采用了宽 投料池加吊 墙结构: 熔化部采用了加强配合料入窑后的集中、 快速熔化, 热点后高 温充分澄清的结构, 这 相应的就涉及到了小 炉的位置、 对数和小炉喷出口 尺寸; 熔化部和冷却部之间采用的卡脖加上部空间全分 隔结构: 在玻璃熔窑的 池深方面则有两种形式, 一是浅 池平底结构, 全窑池深一致, 二是阶梯型池底结构, 池深沿窑的 纵向, 深到浅, 阶有一个或多个: 由 台 加热用小炉和蓄热室结构。 大方向虽一致, 但在具体的 实现过程中,由于 侧重点有区别或采取的措施不一样,因此在浮法玻璃熔窑的具体设计中会有所体现。 在投料池的结构设计中,为使配合料在经投料池到窑内时能易于熔化,飞料少,目 前国际上设计的 浮法玻璃熔窑基本上均采用投料口的宽 度与 熔化部等宽或差两块池壁砖厚度 ( 0m) 约60m 的形式, 投料口 的长度则根据采用的 前脸吊 墙的结构形式来定, 新型的前脸吊 能使配合料在投料池内 墙, 有一个明显的预 熔过程, 有利加速配合料熔化和减少飞料. 熔化部的设计对保证玻璃液的质盆是至关重要的, 在保证玻璃质童的前提下,合理的 熔化部设计是 要获得较高的 熔化率, 熔化率高就意味着玻璃熔窑的 熔化效率高, 耗低。 能 而熔化率与许多因数有关, 直 到目 玻璃熔窑设计中的熔化率通常都是根据过去和现有的实际运行窑炉的实际熔化率来确定, 外 前, 国内 有些专家试图 用理论计算的方法或经验公式来求熔化率,但其实用性尚未得到认可. 根据要求的 熔化量和选取的熔化率, 就能得到熔化部的面积,确定熔化部的长和宽, 其中 熔化部的 宽 度也是一个重要的 尺寸, 外对熔化部的宽度确定有一些经验公式, 国内 基本上是和熔化量成一定的比 例 关系, 据有关专著介绍, 可以 用下式来确定熔化部的宽 度:
不高。
. 引 OEO的 50/ 进 TLD 0td浮法玻璃熔窑设计技术后, 在熔化工艺如何与窑炉设计相互配合上研究不 够,设计与使用有相分离的现象。 . 浮法玻璃熔窑设计技术的研究、开发投入不足, 能指导实践的理论研究成果几乎没有。 由 前国内 于上述原因,目 采用 TLD OEO技术的 大部分浮法玻璃熔窑实际使用效果, 与世界先进水平 相比是 有差距的, 特别是在现在, 国际上在浮法玻璃熔窑上己 开始普遍采用了一些辅助熔化手段( 助熔、 电 鼓泡、 氧枪) 此而给传统的浮法玻璃熔窑在结构上和操作上带来了变化,对此我们研究的还很不够。 ,由 特别是随着技术的发展和社会的进步, 现在全氧燃烧技术已 在玻璃熔窑上得到了应用, 此会给现在的 而由
一般澄清部的宽度与 熔化部相同, 它的长度根据理论和实践经验相结合得方法得出, 有一种理论加经验的 计算澄清带长度的方法是: . 在产量和窑宽、 池深确定后, 根据设定的温度制度, 通过经验公式求玻璃液在澄清带 ( 热点到卡脖) 的
流速。
. 根据经验认为 直径) .m 的气泡可逸出, 06m 就能获得汽车、制镜级的浮法玻璃. . 根据SOE 经验公式, TKS 在已知可逸出气泡的直径的条件下求出气泡上升速度。 . 根据气泡的上升速度和玻璃液上层流的厚度, 玻璃液中气泡从上层流的 求出 底部到 逸出的时间, 此时间 既为玻璃液在澄清带的停留时间。 . 根据玻璃液的 流速和在澄清带的停留时间,既可得到澄清带的长度。 . 根据澄清带的长度得到澄清部的长度。 现行的浮法玻璃熔窑在澄清部的结构形式差别较大, 澄清部的池底形式有两种, 一是浅池平底结构, 一种是池底阶梯型上升结构, 后一种由 于玻璃液的流速较慢, 流层较薄, 此澄清部的长度可相对的短一 因 些。 另外在澄清部的耳池设置亦有较大的区别, 但这些差别是必须与相配套的熔窑其他部位的结构和操作 制度相匹配, 很难评定谁优谁劣。一般浮法玻璃窑的澄清部长度在 1 6a 0 m -1 完成澄清后的玻璃液, 还需均化和平稳冷却,才能 达到适合成型的 要求,目 前浮法玻璃熔窑均在澄 清部的出口 采用了卡脖结构, 它的作用是分隔熔化部和冷却部的上部空间, 减少冷却部玻璃液的回流, 通 过玻璃液流经通道的突然收缩和放大对玻璃液起强制搅拌和冷却的作用,从而达到了 稳定生产、减少能 耗、 玻璃质量的目 现代的浮法玻璃熔窑均在卡脖处设置了 提高 的。 玻璃液水冷系统和搅拌装置, 外界的 以 作用来进一步提高玻璃质量。卡脖的尺寸可在一定的产量范围内是相对比较固定的,宽 度约4 , m 长度则 一般4 m 视采用的玻璃液冷却水包和搅拌设备而定, -6, 但有些窑的 卡脖宽 度可达5 以 m 上或4 以下,长 m 度也有达 l 的。 o m 冷却部的作用是使经澄清、均化好的 玻璃液的 温度均匀降到成型温度要求, 其面积一般因 根据冷却 部的热平衡计算和经验数据来确定, 其宽度一般与卡脖的宽 度有关, 而与产量的关系不是太明显, 其长度 则与产量的关系较明显。 浮法玻璃熔窑的小炉对数,一般为 5 -7对, 在小炉的设计中,各小炉口的宽度确定, 受采用的工 艺操作制度和温度控制曲 线的影响比较大。目 前有几种不同的方法,比 较常用的是 1 2 4 5 , , , 号小炉口 宽,3 6号小炉口 , 窄。以 实现在配合料入窑后的强制熔化,突出 热点, 其优点是能充分、 合理的利用入 窑的热量,熔化出合格的玻璃液。 在浮法玻璃熔窑中蓄热室的结构是相差最大的,有分隔和半分隔、 全连通和半连通, 还有两段式, 各种形式各有利弊,有些是有专利的,国内在引进 TLD 超级烟道”的基础上改进成两小炉分隔结构, OEO“ 使用效果很好, 既加大了蓄热室的有效利用率, 又克服了国内 耐火材料质量较差对蓄热室结构安全性的影
相关文档
最新文档
