中间继电器
中间继电器工作原理
中间继电器工作原理中间继电器是一种常用的电气控制元件,用于控制电路中的电流和电压。
它起到一个开关的作用,可以将一个电路的控制信号转换为另一个电路的控制信号。
中间继电器主要由线圈、触点和磁路组成。
1. 线圈:中间继电器的线圈是由导线绕制而成,通常采用铜线或者铝线。
当线圈中通入电流时,会产生磁场。
2. 触点:中间继电器的触点分为常开触点和常闭触点。
常开触点在继电器不通电时闭合,当继电器通电时打开;常闭触点在继电器不通电时打开,当继电器通电时闭合。
触点通常由银合金材料制成,具有良好的导电性能和耐磨损性。
3. 磁路:中间继电器的磁路由铁芯组成,铁芯的作用是加强线圈所产生的磁场。
磁路的设计对继电器的工作效果有重要影响。
中间继电器的工作原理如下:1. 当线圈中通入电流时,线圈产生的磁场会吸引触点,使其闭合或者打开。
如果继电器是常开触点,当线圈通电时,触点会由闭合状态转变为打开状态;如果继电器是常闭触点,当线圈通电时,触点会由打开状态转变为闭合状态。
2. 当线圈中断电时,磁场消失,触点会恢复到原来的状态。
如果继电器是常开触点,触点会由打开状态恢复到闭合状态;如果继电器是常闭触点,触点会由闭合状态恢复到打开状态。
中间继电器的工作原理可以通过以下示意图更加直观地理解:```+---------+| || || |---+ +---| || || |---+ +---| |+---------+```上图中的线圈代表中间继电器的线圈,触点代表中间继电器的触点。
当线圈通电时,磁场会吸引触点,使其闭合或者打开,从而实现电路的控制。
中间继电器的工作原理使得它在电气控制系统中具有广泛的应用。
它可以用于控制机电的启停、电路的切换、信号的转换等。
通过合理选择中间继电器的类型和参数,可以实现不同电气控制系统的需求。
总之,中间继电器是一种通过线圈产生磁场来控制触点状态的电气控制元件。
它的工作原理简单明了,可靠性高,广泛应用于各种电气控制系统中。
中间继电器全面讲解 -回复
中间继电器全面讲解-回复什么是中间继电器?中间继电器(Intermediate Relay),也称为中继继电器或插牌继电器,是一种用于控制电路的电器设备。
它常用于自动化系统中,用于放大、隔离和转换信号,使得信号能够在不同的电路之间进行传递和控制。
中间继电器以其可靠性、灵活性和广泛适用性而在工业领域中得到了广泛应用。
中间继电器的构造与工作原理中间继电器的构造非常简单,主要由触点、线圈和固定端子组成。
线圈与外部电源相连,通过线圈中流过的电流产生磁场,触点则一般由多组悬浮触头和接线端牌组成。
当线圈中通过电流时,磁场的作用使得触点闭合或打开,以实现电路的控制。
中间继电器的工作原理是基于磁场的相互作用。
当外部电源接通时,通过线圈中的电流产生磁场,磁场的作用使得触点闭合。
反之,当外部电源断开时,线圈中的电流减小或消失,磁场也随之减弱或消失,触点则打开。
中间继电器的工作可靠性非常高,且具有较长的寿命。
中间继电器的功能和应用领域中间继电器具有多种功能和应用领域。
其主要功能包括放大信号、隔离电路和转换信号。
中间继电器能够将较低的电压或电流信号转换为较高的电压或电流信号,以便于控制其他设备或系统。
同时,中间继电器也能够实现不同电路之间的隔离,以防止电器设备之间的相互干扰。
此外,中间继电器还可以实现不同类型信号的转换,以便于适配不同设备或系统的通信和控制。
中间继电器在工业领域中具有广泛的应用。
它常被用于自动化控制系统中,如PLC控制系统、工厂自动化系统和机械控制系统等。
在这些系统中,中间继电器扮演着关键的角色,可以将信号从传感器或控制器传递到执行器或其他设备,从而实现自动化控制。
此外,中间继电器还广泛应用于电力系统、电力保护和传输系统等方面,以确保电力设备的正常运行和保护电力系统的安全。
中间继电器的选择和安装选择适合的中间继电器非常重要,它将直接影响到控制系统的性能和可靠性。
在选择中间继电器时,需要考虑以下几个因素:1. 电气参数:包括额定电压、额定电流和额定功率等,需根据实际需求选择。
中间继电器全面讲解
中间继电器全面讲解
中间继电器是一种电子控制器件,用于在控制电路中传递、放大和转换信号。
它通常由线圈和触点组成,通过控制线圈的电流来控制触点的开合状态,从而实现信号的传递和控制。
中间继电器的工作原理基于电磁感应原理,当线圈中通入电流时,会产生磁场,该磁场作用于动铁心,使其产生吸力,拉动动触点移动,使得常闭触点断开、常开触点闭合。
当线圈断电时,磁场消失,动铁心在反力弹簧的作用下恢复原位,使得常闭触点闭合、常开触点断开。
中间继电器的触点数量和容量可以根据需要进行选择,常见的中间继电器有8个触点,容量在5A至10A之间。
在选用中间继电器时,需要考虑电压等级、触点数量、容量以及使用环境等因素。
中间继电器在电路中的作用主要有以下几个方面:
1.扩大控制范围:通过增加触点数量和种类,中间继电器可以实现一个控制信号控制多个电路的目的。
2.放大信号:当控制信号的电流过小时,无法直接驱动负载,此时可以通过中间继电器将控制信号放大,以实现对负载的控制。
3.转换信号:中间继电器可以将输入的电信号转换为其他形式的信号输出,例如将电信号转换为热信号或光信号等。
4.消除干扰:由于中间继电器具有隔离作用,可以将输入
电路和输出电路隔离,从而消除电路中的干扰信号。
总之,中间继电器是一种常见的电子控制器件,具有广泛的应用范围。
它能够实现信号的传递、放大、转换和消除干扰等功能,是自动化控制系统中不可或缺的一部分。

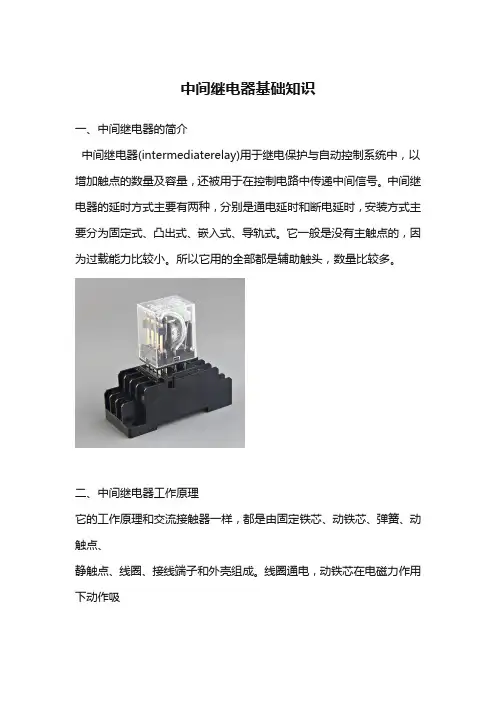

中间继电器基础知识
中间继电器基础知识一、中间继电器的简介中间继电器(intermediaterelay)用于继电保护与自动控制系统中,以增加触点的数量及容量,还被用于在控制电路中传递中间信号。
中间继电器的延时方式主要有两种,分别是通电延时和断电延时,安装方式主要分为固定式、凸出式、嵌入式、导轨式。
它一般是没有主触点的,因为过载能力比较小。
所以它用的全部都是辅助触头,数量比较多。
二、中间继电器工作原理它的工作原理和交流接触器一样,都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。
线圈通电,动铁芯在电磁力作用下动作吸合,带动动触点动作,使常闭触点分开,常开触点闭合;线圈断电,动铁芯在弹簧的作用下带动动触点复位。
特点;触点多(六对甚至更多)触点电流大(额定电流为5~10A)动作灵敏(动作时间小于0.05s)三、中间继电器作用在工业控制线路和现在的家用电器控制线路中,常常会有中间继电器存在,对于不同的控制线路,中间继电器的作用有所不同,其在线路中的作用常见的有以下几种。
1、代替小型接触器中间继电器的触点具有一定的带负荷能力,当负载容量比较小时,可以用来替代小型接触器使用,比如电动卷闸门和一些小家电的控制。
这样不仅可以起到控制的目的,而且可以节省空间,使电器的控制部分做得比较精致。
2、增加接点数量在电路控制系统中,线路中增加一个中间继电器,不仅不会改变控制形式、增加接点数量,而且便于维修。
德力西电气CDZ9系列小型电磁继电器规格齐全,拥有单组、2组、3组、4组触点组数产品,一只继电器可以控制多组回路。
3、增加接点容量中间继电器的接点容量虽然不是很大,但也具有一定的带负载能力,同时其驱动所需要的电流又很小,因此可以用中间继电器来扩大接点容量。
而在控制线路中使用中间继电器,通过中间继电器来控制其他负载,达到扩大控制容量的目的。
德力西电气小型电磁继电器额定电流范围从3A~60A,符合大部分市场应用,满足不同使用场景的需求。

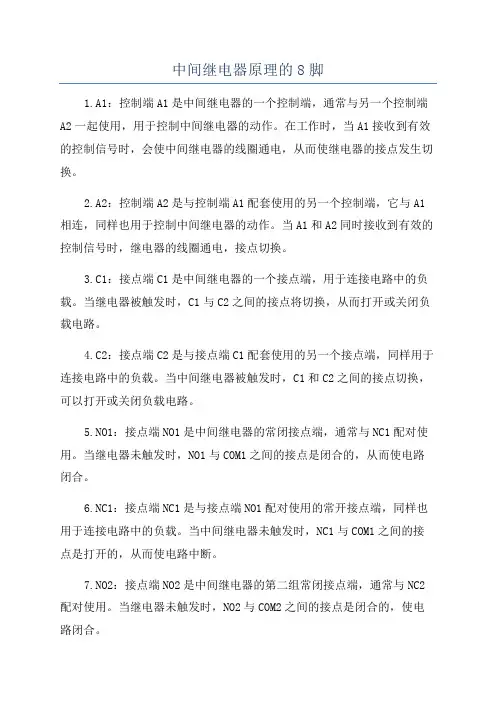

中间继电器原理的8脚
中间继电器原理的8脚1.A1:控制端A1是中间继电器的一个控制端,通常与另一个控制端A2一起使用,用于控制中间继电器的动作。
在工作时,当A1接收到有效的控制信号时,会使中间继电器的线圈通电,从而使继电器的接点发生切换。
2.A2:控制端A2是与控制端A1配套使用的另一个控制端,它与A1相连,同样也用于控制中间继电器的动作。
当A1和A2同时接收到有效的控制信号时,继电器的线圈通电,接点切换。
3.C1:接点端C1是中间继电器的一个接点端,用于连接电路中的负载。
当继电器被触发时,C1与C2之间的接点将切换,从而打开或关闭负载电路。
4.C2:接点端C2是与接点端C1配套使用的另一个接点端,同样用于连接电路中的负载。
当中间继电器被触发时,C1和C2之间的接点切换,可以打开或关闭负载电路。
5.NO1:接点端NO1是中间继电器的常闭接点端,通常与NC1配对使用。
当继电器未触发时,NO1与COM1之间的接点是闭合的,从而使电路闭合。
6.NC1:接点端NC1是与接点端NO1配对使用的常开接点端,同样也用于连接电路中的负载。
当中间继电器未触发时,NC1与COM1之间的接点是打开的,从而使电路中断。
7.NO2:接点端NO2是中间继电器的第二组常闭接点端,通常与NC2配对使用。
当继电器未触发时,NO2与COM2之间的接点是闭合的,使电路闭合。
8.NC2:接点端NC2是与接点端NO2配对使用的第二组常开接点端,同样也用于连接电路中的负载。
当继电器未触发时,NC2与COM2之间的接点是打开的,使电路中断。
中间继电器的工作原理比较简单。
当A1和A2两个控制端同时接收到有效的控制信号时,继电器的线圈就会通电,产生磁场。
这个磁场会使得继电器的铁芯吸引,从而使接点发生切换。
其中,常开接点(NO1、NO2)在继电器未触发时是闭合的,当继电器触发后,常开接点会断开;常闭接点(NC1、NC2)在继电器未触发时是打开的,当继电器触发后,常闭接点会闭合。
中间继电器 技术参数
中间继电器技术参数
中间继电器是一种电子控制器件,其技术参数主要包括以下几个方面:
1. 额定电压:指中间继电器能够正常工作的电压范围,一般有直流和交流两种类型。
2. 动作电压:指使中间继电器线圈励磁的电压,一般在额定电压的
70%\~75%之间。
3. 返回电压:指使中间继电器线圈失磁的电压,一般不小于额定电压的10%。
4. 动作时间:指在额定电压下,中间继电器从开始动作到完全吸合所需的时间。
5. 返回时间:指在额定电压下,中间继电器从释放开始到完全释放所需的时间。
6. 触点容量:指中间继电器触点能够承受的负载电流和电压。
一般而言,触点长期允许接通电流为5A,断开容量在电压不超过250V、电流不超过1A、时间常数为5ms±的直流有感负荷电路中为50W,在电压不超过250V、电流不超过5A、功率因数为cosΦ=±的交流电路中为500VA。
7. 功率消耗:指中间继电器在工作过程中所消耗的功率。
一般而言,直流中间继电器不大于5W,交流中间继电器不大于5VA。
8. 电气寿命:指中间继电器在正常负荷下,线圈吸合次数不低于1万次。
此外,还有绝缘电阻、耐压等参数,具体要求应符合相关国家和行业标准。
在实际应用中,需要根据具体的使用环境和要求选择合适的中间继电器型号和规格。
中间继电器分类、作用、故障解析
中间继电器分类、作用、故障全解析一、中间继电器工作原理介绍它的工作原理和交流接触器一样,都是由固定铁芯、动铁芯、弹簧、动触点静触点、线圈、接线端子和外壳组成。
线圈通电,动铁芯在电磁力作用下动作吸合,带动动触点动作,使常闭点分开,常开触点闭合:线圈断电,动铁芯在弹簧的作用下带动动触点复位时特点:触点多(六对甚至更多)、触点电流大(额定电流为5~10A)、动作灵敏(动作时间小于0.05s)二、中间继电器分类中间继电器的延时方式主要有两种,分别是通电延时和断电延时,安装方式主要分为固定式、凸出式、嵌入式、导轨式。
它一般是没有主触点的,因为过载能力比较小。
所以它用的全部都是辅助触头,数量比较多。
中间继电器种类众多不一,按结构形式的来说的话有电磁继电器与静态继电器两个大类:1、静态式中间继电器:静态集成电路式中间继电器,采用的是集成电路原理结构,具有良好的抗振动,适用于各种电力继电保护和自动控制装置中,以增加保护和控制葫芦的触点容量和触点数量。
静态式中间继电器由电子元器件和精密小型继电器等构成,是电力系列中间继电器更新换代首选产品。
1)静态中间继电器,使用更加精准、防潮、防尘、不断线,可靠性高,克服了电磁型中间继电器导线过细易断线的缺点。
2)功耗小,温升低,不需外附大功率电阻,可任意安装及接线方便。
3)继电器触点容量大,工作寿命长。
4)继电器动作后有发光管指示,便于现场观察。
5)绝缘耐压水平高。
触点容量大,触点接触电阻小。
2、电磁型中间继电器电磁型中间继电器是传统的老式继电器,只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点吸合。
当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点释放。
这样吸合、释放,从而达到了在电路中的导通、切断的目的。
是广大客户所用的习惯产品。
中间继电器工作原理
中间继电器工作原理中间继电器是一种电气控制装置,用于在电路中实现电信号的放大、转换和隔离。
它通常由电磁继电器和电子元件组成。
中间继电器在自动控制系统中起到重要作用,常用于自动化生产线、电力系统、交通信号灯等领域。
中间继电器的工作原理如下:1. 电磁继电器部份:中间继电器的核心是电磁继电器。
当输入电流通过控制线圈时,产生的磁场使得线圈中的铁芯吸引,使触点闭合或者断开。
这样,中间继电器可以根据输入信号的变化来控制输出电路的开关状态。
2. 输入电路:中间继电器的输入电路通常由控制信号源、电阻、电容等元件组成。
当控制信号源输出电流或者电压时,通过输入电路进入中间继电器的线圈。
输入电路的作用是将控制信号转化为适合中间继电器工作的信号。
3. 输出电路:中间继电器的输出电路通常由触点、负载电阻等元件组成。
之中间继电器的线圈受到控制信号激励后,触点闭合或者断开,从而控制输出电路的通断状态。
输出电路可以连接到负载电阻、机电、灯泡等设备,实现对这些设备的控制。
4. 隔离功能:中间继电器具有良好的电气隔离性能。
输入电路和输出电路之间通过绝缘材料进行隔离,避免了控制信号和输出信号之间的相互干扰。
这种隔离功能可以保护控制系统和输出设备的安全性,提高整个系统的稳定性。
5. 放大和转换功能:中间继电器可以放大输入信号的电流或者电压,使其能够控制更大功率的负载。
同时,中间继电器还可以将输入信号的形式进行转换,例如将摹拟信号转换为数字信号,或者将直流信号转换为交流信号,以满足不同设备的控制要求。
6. 可靠性和寿命:中间继电器通常具有较高的可靠性和寿命。
其电磁继电器部份采用优质材料和精密创造工艺,可以保证其稳定性和可靠性。
此外,中间继电器还具有较长的使用寿命,能够在恶劣的工作环境下正常工作。
总结:中间继电器通过电磁继电器和电子元件的组合实现电信号的放大、转换和隔离。
它具有输入电路、输出电路、隔离功能、放大和转换功能等特点。
中间继电器在自动化控制系统中起到重要作用,广泛应用于各个领域。
中间继电器作用及型号参数
中间继电器作用及型号参数中间继电器是一种电磁继电器,其内部结构包括一个线圈和多个触点。
当线圈得到激励时,会产生磁场,吸引或释放触点,从而实现电路的开闭。
中间继电器通常用于控制电力电路的开关,能够把大功率电路的开关触点和控制电路的开关触点隔离开来,实现信号的放大、保护以及电路的自动化控制。
1.信号放大:中间继电器可以将微弱的控制信号放大成足够大的电流或电压信号,以供接下来的设备或部件使用。
这是因为线圈的工作电流较小,触点的额定电流较大,能够承受更大的负载。
2.信号隔离:中间继电器能够将控制电路和被控电路隔离,避免控制电路中的干扰或故障对被控电路造成影响。
通过中间继电器,可以有效地保护控制电路和被控电路,提高电路的可靠性和稳定性。
3.信号延时:中间继电器还可以实现信号的延时功能。
通过设置合适的延时元件,可以使信号在中间继电器上停留一段时间后再传递给被控电路,从而实现一些需要延时操作的场合。
常见的中间继电器型号参数有以下几个:1.触点额定负载电流和电压:这是中间继电器最重要的参数之一、额定负载电流表示继电器能够承受的最大负载电流,额定电压表示继电器能够承受的最大负载电压。
这两个参数决定了继电器的使用范围和适用场合。
2.线圈额定电流和电压:线圈额定电流表示继电器工作时需要的电流大小,线圈额定电压表示继电器工作时需要的电压大小。
这两个参数决定了继电器的驱动方式和供电要求。
3.继电器状态指示方式:中间继电器通常具有指示灯,用于表示继电器的工作状态。
指示灯的亮暗可以直观地判断继电器是否正常工作。
4.控制方式:中间继电器可以通过电压控制或电流控制。
电压控制是通过在线圈上施加特定的电压来使继电器动作;电流控制是通过在线圈上施加特定的电流来使继电器动作。
控制方式决定了继电器的驱动电源的类型和特性。
以上是中间继电器的作用及一些常见的型号参数。
中间继电器在电路控制中起着重要的作用,应根据实际需求选择合适的型号和参数,以确保电路的正常运行和安全性。
中间继电器工作原理及接法
中间继电器工作原理及接法一、中间继电器的概念及作用中间继电器是一种常用的电气元件,它主要起到信号放大、隔离和转换的作用。
它通常由控制电路和输出电路两部分组成,其中控制电路接受输入信号,通过开关元件控制输出回路的通断状态,从而实现信号放大、隔离和转换等功能。
二、中间继电器的工作原理1. 中间继电器的结构中间继电器通常由铁芯、线圈、触点和外壳等部分组成。
其中铁芯是中间继电器的核心部分,它是由软磁材料制成的,可以集中磁场并将其传递到线圈上。
线圈是由导体制成的,当通过它通以一定大小和方向的电流时,会在铁芯上产生强磁场。
触点则是连接输入输出回路的部分,在控制信号发生变化时可以打开或关闭输出回路。
2. 中间继电器的工作过程当输入回路接入直流或交流信号时,通过线圈会产生磁场,并使得触点发生动作。
此时输出回路也会跟随着发生相应变化。
具体来说,当线圈通电时,铁芯上的磁场会使得触点闭合,从而使输出回路通电;当线圈断电时,铁芯上的磁场消失,触点则会打开,输出回路也会断电。
3. 中间继电器的特点中间继电器具有以下特点:(1)信号隔离:中间继电器可以将输入信号与输出信号进行隔离,从而保证了系统的安全和稳定性。
(2)信号转换:中间继电器可以将输入信号转换成不同类型或形式的输出信号,满足不同应用场景的需求。
(3)信号放大:中间继电器可以通过放大输入信号的大小或增加输出回路的数量来增强系统的控制能力。
三、中间继电器的接法1. 直接控制接法直接控制接法是最为简单和常用的一种方式。
它将输入回路和输出回路直接连接在一起,通过中间继电器实现对输出回路的控制。
这种接法适用于需要控制单个负载或设备时使用。
2. 串联控制接法串联控制接法是将多个中间继电器按照一定顺序连接起来,在其中一个中间继电器的输出回路中间插入另一个中间继电器,从而实现对多个负载或设备的控制。
这种接法适用于需要控制多个负载或设备时使用。
3. 并联控制接法并联控制接法是将多个中间继电器的输入回路连接在一起,通过其中任意一个中间继电器的输出回路来控制所有负载或设备。
中间继电器工作原理
中间继电器工作原理中间继电器是一种常用的电气控制元件,它在电路中起到了开关信号转换的作用。
本文将详细介绍中间继电器的工作原理,包括其结构、工作方式和应用场景。
一、中间继电器的结构中间继电器通常由电磁线圈、触点和固定零件组成。
电磁线圈是中间继电器的核心部件,它通过通电产生磁场,使得触点发生动作。
触点分为常闭触点和常开触点,当电磁线圈通电时,常闭触点断开,常开触点闭合,起到了信号转换的作用。
固定零件包括固定铁芯、固定触点和固定端子等,用于固定和连接其他电气元件。
二、中间继电器的工作方式中间继电器的工作方式可以分为吸合和释放两个阶段。
1. 吸合阶段:当电磁线圈通电时,产生的磁场使得固定铁芯被吸引,进而吸引动铁芯,动铁芯与触点连接的机械结构使得触点发生动作。
在吸合阶段,常闭触点断开,常开触点闭合,完成信号的转换。
2. 释放阶段:当电磁线圈断电时,磁场消失,固定铁芯和动铁芯失去磁性,动铁芯回到初始位置,触点恢复原状。
在释放阶段,常闭触点闭合,常开触点断开,恢复原始信号状态。
三、中间继电器的应用场景中间继电器广泛应用于各种控制电路中,特别是在自动化控制系统中起到了重要的作用。
1. 自动化生产线:中间继电器可以用于控制生产线上的各种设备,如机械臂、输送带、电机等。
通过中间继电器的吸合和释放动作,实现自动化生产线的启动、停止和转换等功能。
2. 智能家居系统:中间继电器可以用于智能家居系统中的灯光、窗帘、空调等设备的控制。
通过中间继电器与传感器、开关等组合,实现对家居设备的智能化控制。
3. 电力系统:中间继电器在电力系统中起到了重要的保护作用。
例如,在电力线路中,中间继电器可以监测电流和电压的变化,当电流或电压超过设定值时,中间继电器会触发保护装置,切断电路,保护电力设备的安全运行。
4. 交通信号控制:中间继电器可以用于交通信号控制系统中。
通过中间继电器对信号灯的控制,实现交通信号的切换和协调,提高交通流量和安全性。
什么是中间继电器-中间继电器的作用及工作原理
什么是中间继电器?中间继电器的作用及工作原理中间继电器是一种继电爱护元件,他和时间继电器一样,其主要用于继电爱护与自动掌握系统中,中间继电器和时间继电器及一些其他类型的继电器是有所区分的,它一般是没有主触点的,由于过载力量比较小。
所以它用的全部都是帮助触头,数量比较多。
中间继电器的作用:1、隔离。
掌握系统的输出信号与负载端电气隔离;2、转换。
比如掌握系统输出信号为DC24V,但负载使用AC220V 供电,对于输入,可逆;3、“放大”。
掌握器输出的信号的带负载的力量往往有限,在mA 或者数A的级别,假如有需要更大电流的负载,只能通过中间继电器来转换。
中间继电器的工作原理中间继电器工作原理和沟通接触器一样,都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。
线圈通电,动铁芯在电磁力作用下动作吸合,带动动触点动作,使常闭触点分开,常开触点闭合;线圈断电,动铁芯在弹簧的作用下带动动触点复位。
中间继电器的分类电磁型中间继电器:当继电器线圈施加激励量等于或大于其动作值时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使触点接通、断开或切换被掌握的电路。
当继电器的线圈被断电或激励量降低到小于其返回值时,衔铁和接触片返回到原来位置。
延时中间继电器:延时中间继电器分为通电延时(即上电延时)和断电延时两种,实际操作中也成为可调延时动作和可调延时返回;延时中间继电器带瞬动触点,延时范围一般为0.02-9.99S。
静态中间继电器:静态中间继电器,集成电路型,作为老式DZ-200系列电磁式中间继电器的替代产品,其稳定性,动作速度均优于老式电磁继电器;现多用于大型柜体的新建和改造项目中;其安装方式分为板前和板后两种形式,柜体开孔,则需采纳板后安装的方式;。
中间继电器全面讲解 -回复
中间继电器全面讲解-回复题目:中间继电器全面讲解引言:中间继电器是一种常用的电器元件,它在电路中起到了传递信号、放大信号、转换信号等重要作用。
本文将从结构、工作原理、应用领域等方面全面讲解中间继电器,以便读者更好地了解和应用这一重要电子元件。
一、中间继电器的结构中间继电器由继电器控制电路和继电器输出电路组成。
继电器控制电路包括控制输入端、控制输出端,以及继电器控制线圈;继电器输出电路由输出端、输出电流通路和输出电压通路构成。
中间继电器常见的外壳材质有塑料、金属,外形多样,如方形、圆形等。
二、中间继电器的工作原理1. 控制电路工作原理:继电器控制电路内部的线圈接受控制信号,当电流通过线圈时,产生的磁场使电磁铁簧片翻动,簧片上的触点由原来的触点状态变成新的触点状态,从而实现信号的传导和转换功能。
2. 输出电路工作原理:继电器的输出电路通过触点的闭合或断开实现电流或电压的传递。
当输入信号驱动继电器时,线圈会产生磁场,使触点闭合或断开,从而控制输出电路的通断状态。
三、中间继电器的应用领域中间继电器广泛应用于各个领域,其主要应用包括以下几个方面:1. 电力系统:中间继电器在电力系统中用于开关保护或自动控制,可以控制电流、电压、频率等参数。
2. 通讯系统:中间继电器在通讯系统中起到信号调理、转换、传递的作用,常用于电信、网络通信等相关设备中。
3. 工业自动化:中间继电器在工业自动化领域中,常用于控制电机、阀门、传感器等设备的开关控制,实现设备的自动化操作。
4. 农业设备:中间继电器在农业设备中可以用于控制灌溉系统、温湿度调节等,提高农作物的生产效率。
5. 交通运输:中间继电器在交通运输领域广泛应用于信号灯、铁路信号系统等,确保交通系统的安全与顺畅。
四、中间继电器的优缺点中间继电器作为一种重要的电子元件,具有以下优点:1. 接口电路与较高电压电流的隔离,保护控制电路免受高压电流干扰。
2. 具有较强的自动控制能力,能够实现分级控制、自动化操作。
5种常见继电器原理、功能
5种常见继电器原理、功能
1、中间继电器
功能:增加控制电路中的触点数和容量,中转和放大信号。
原理:线圈通电产生磁场,吸引衔铁动作,从而实现触点的闭合或断开。
应用案例:在复杂的控制系统中扩展控制回路。
2、热继电器
功能:主要用于电动机等设备的过载保护,避免设备因过载运行而损坏。
原理:通过电流过大时双金属片受热弯曲,推动触点动作,断开电路。
应用:各类电动机的过载保护,如工厂中的风机电机。
3、时间继电器
功能:按设定时间控制电路的通断。
原理:通过电子或机械定时器实现定时功能,在设定的时间后使触点动作。
应用:路灯的定时开启和关闭。
4、电磁继电器
功能:通过小电流控制大电流,实现电路的通断切换。
原理:线圈通电产生磁场,吸引衔铁动作,从而实现触点的闭合或断开。
应用:在工业自动化生产线中控制电机的启动和停止。
5、固态继电器
功能:无触点通断,响应速度快,寿命长。
原理:通过半导体器件控制电路,通过输入信号来控制输出端的导通和截止。
应用:数控机床的电源控制。
中间继电器工作原理
中间继电器工作原理中间继电器(Intermediate Relay)是一种电气控制元件,常用于电力系统、自动化设备和工业控制系统中。
它起到信号转换和放大的作用,将一个电路的控制信号转换为另一个电路的控制信号,以实现电路的开关控制和保护功能。
下面将详细介绍中间继电器的工作原理。
一、中间继电器的结构中间继电器通常由线圈、铁芯、触点和外壳组成。
线圈是中间继电器的控制部分,通过加电或断电来控制继电器的工作状态。
铁芯是线圈的磁路,当线圈通电时,产生磁场,吸引或释放铁芯,从而控制触点的开关状态。
触点是中间继电器的输出部分,根据线圈的工作状态,触点可以打开或闭合,实现电路的开关控制。
二、中间继电器的工作原理1. 工作电路中间继电器的工作电路通常由控制电路和被控制电路组成。
控制电路负责提供控制信号,通过加电或断电来控制中间继电器的线圈。
被控制电路则通过中间继电器的触点来实现电路的开关控制。
当控制电路的控制信号满足中间继电器的工作条件时,线圈通电,产生磁场,吸引铁芯,使触点闭合或打开,从而实现被控制电路的开关控制。
2. 工作过程中间继电器的工作过程可以分为吸合和释放两个阶段。
当控制电路的控制信号满足中间继电器的工作条件时,线圈通电,产生磁场,吸引铁芯,使触点闭合。
在这个阶段,被控制电路中的电流可以流通,实现电路的闭合。
当控制电路的控制信号不满足中间继电器的工作条件时,线圈断电,磁场消失,铁芯释放,使触点打开。
在这个阶段,被控制电路中的电流无法流通,实现电路的断开。
通过不断重复吸合和释放的过程,中间继电器可以实现电路的循环开关控制。
三、中间继电器的应用中间继电器广泛应用于电力系统、自动化设备和工业控制系统中,具有以下几个方面的应用特点:1. 信号转换:中间继电器可以将一个电路的控制信号转换为另一个电路的控制信号,实现信号的转换和传递。
2. 信号放大:中间继电器可以放大控制信号的电流或电压,使其能够驱动更大功率的负载,从而实现电路的控制和保护功能。

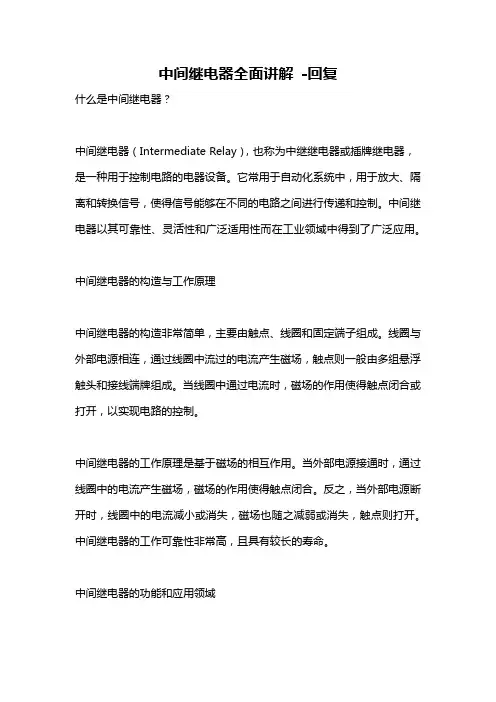

中间继电器全面讲解 -回复
中间继电器全面讲解-回复什么是中间继电器?中间继电器是一种电器元件,用于在电路中间转接信号或电流。
它通常由电磁铁和触点组成,当电磁铁通电时,触点闭合或断开,实现信号的转接或电流的切换。
中间继电器的工作原理是什么?中间继电器的工作原理基于电磁感应现象,当继电器的线圈通电时,产生磁场,该磁场会吸引或推开触点,从而打开或关闭电路。
继电器中的触点能够承受较大的电流和电压,因此可以作为较小电路和较大电路之间的连接。
中间继电器的结构有哪些要素?中间继电器的主要结构有线圈、铁芯和触点。
1. 线圈:线圈是继电器的核心组成部分,通常由绝缘线缠绕而成。
当线圈通电时,会产生磁场,从而使触点闭合或断开。
2. 铁芯:铁芯位于线圈的中心,通常由铁或钢制成。
它的主要作用是集中和增强磁场,使其能够更好地影响触点的状态。
3. 触点:触点是位于继电器内部的金属接点,可以分为常开触点和常闭触点。
常开触点通常在继电器未工作时处于闭合状态,当线圈通电时触点打开;而常闭触点则相反,未通电时处于断开状态,通电时触点闭合。
中间继电器的分类有哪些?根据不同的功能和用途,中间继电器可以分为多种类型,包括:1. 通用继电器:通用继电器是最常见的一种类型,用于一般控制回路和电路保护。
它具有可靠性高、使用范围广等特点。
2. 热继电器:热继电器是一种根据电流热效应工作的继电器,用于电机保护回路。
它能通过检测电流大小来判断电机是否过载,从而保护电机不受损坏。
3. 时间继电器:时间继电器是一种具有定时功能的继电器,可以通过设定时间参数来实现延时开关和定时控制。
它广泛应用于定时开关、自动化控制和节能控制系统等领域。
4. 电压监测继电器:电压监测继电器是一种能够检测电压异常并保护电路的继电器。
它可以监测电压的上下限,当电压超过设定范围时,可以切断电路以防止设备损坏。
中间继电器的应用领域有哪些?中间继电器广泛应用于各个领域,其主要应用包括以下几个方面:1. 自动化控制系统:中间继电器常用于自动化控制系统中,用于控制开关、定时控制和逻辑控制等。
中间继电器的用途、结构及选用
中间继电器的用途、结构及选用1、什么是中间继电器?它有哪些用途?中间继电器是一种通过控制电磁线圈的通断,将一个输入信号变成多个输出信号或将信号放大(即增大触头容量)的继电器。
中间继电器是用来转换控制信号的中间元件,其输入信号为线圈的通电或断电信号,输出信号为触头的动作。
它的触头数量较多,触头容量较大,各触头的额定电流相同。
中间继电器的主要作用是,当其他继电器的触头数量或触头容量不够时,可借助中间继电器来扩大它们的触头数或增大触头容量,起到中间转换(传递、放大、翻转、分路和记忆等)作用。
中间继电器的触头额定电流比其线圈电流大得多,所以可以用来放大信号。
将多个中间继电器组合起来,还能构成各种逻辑运算与计数功能的电路。
2、中间继电器的结构有什么特点?主要用于什么场合?中间继电器也采用电磁结构,主要由电磁系统和触头系统组成。
从本质上来看,中间继电器也是电压继电器,仅触头数量较多、触头容量较大而已。
中间继电器种类很多,而且除专门的中间继电器外,额定电流较小的接触器(5A)也常被用作中间继电器。
上图为JZ7系列中间继电器的结构图,其结构与工作原理与小型直动式接触器基本相同,只是它的触头系统中没有主、辅之分,各对触头所允许通过的电流大小是相等的。
由于中间继电器触头接通和分断的是交、直流控制电路,电流很小,所以一般中间继电器不需要灭弧装置。
中间继电器线圈在加上85%~105%额定电压时应能可靠工作。
中间继电器适用于交流50Hz,电压至380V及直流电压至220V的控制电路中,用于控制各种电磁线圈,以使信号放大或将信号同时传递给有关控制元件。
3、怎样选择中间继电器?1)中间继电器线圈的电压或电流应满足电路的需要;2)中间继电器触头的种类和数目应满足控制电路的要求;3)中间继电器触头的额定电压和额定电流也应满足控制电路的要求;4)应根据电路要求选择继电器的交流或直流类型。

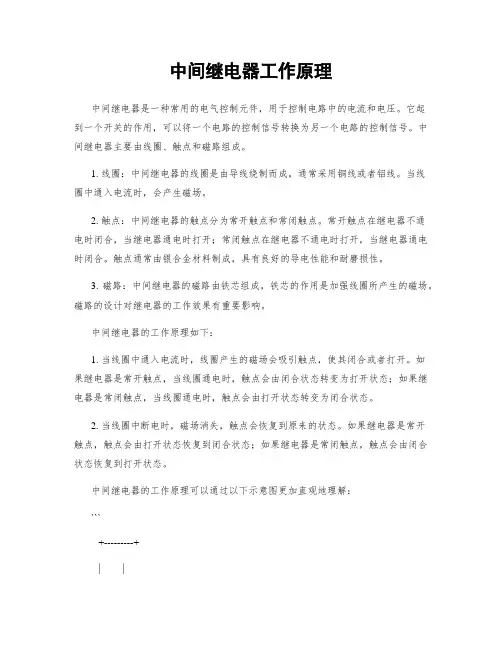

中间继电器工作原理
中间继电器工作原理中间继电器是一种电气装置,用于在电路中传递信号和控制电流。
它在自动化系统、电力系统、通信系统等领域广泛应用。
本文将详细介绍中间继电器的工作原理。
一、中间继电器的定义和结构中间继电器是一种电磁开关,由电磁铁和触点组成。
它具有输入端、输出端和控制端。
输入端接收来自控制电路的信号,输出端控制电流的通断。
中间继电器的触点可以分为常开触点和常闭触点。
当控制电路的信号到达时,电磁铁激励,触点闭合或断开,从而实现电流的通断控制。
二、中间继电器的工作原理1. 激励回路中间继电器的激励回路由电磁铁和电源组成。
当电源接通时,电流流经电磁铁的线圈,产生磁场。
根据右手定则,电流通过线圈时,磁场的方向垂直于线圈的平面,并且根据电流的方向,磁场的方向可以确定。
磁场的作用下,电磁铁产生吸引力,使得触点闭合或断开。
2. 输出回路中间继电器的输出回路由输出端和负载组成。
当激励回路激励电磁铁时,触点闭合或断开,从而控制电流在输出端和负载之间的通断。
当触点闭合时,电流可以通过继电器,负载得到电源供电;当触点断开时,电流无法通过继电器,负载断电。
3. 控制回路中间继电器的控制回路由输入端和控制电路组成。
控制电路可以是开关、传感器、计算机等设备。
当控制电路的信号到达时,通过输入端输入继电器,激励回路被激活,从而使输出回路的触点闭合或断开。
三、中间继电器的特点和应用1. 特点(1)中间继电器具有较高的电流和电压承载能力,可以在高压、大电流的环境下工作。
(2)中间继电器具有较高的可靠性和耐久性,可以长时间稳定工作。
(3)中间继电器具有较小的体积和重量,适用于空间有限的场所。
(4)中间继电器具有较低的功耗,可以节省能源。
2. 应用(1)中间继电器广泛应用于自动化系统,如工业控制、机器人、自动化生产线等。
(2)中间继电器用于电力系统,如电力开关、电力保护装置等。
(3)中间继电器用于通信系统,如电话交换机、传真机、电子邮件服务器等。
中间继电器
中间继电器科技名词定义中文名称:中间继电器英文名称:auxiliary relay其他名称:辅助继电器定义:用于增加控制电路中的信号数量或信号强度的一种继电器。
中间继电器中间继电器(intermediate relay):用于继电保护与自动控制系统中,以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于:接触器的主触头可以通过大电流,而中间继电器的触头只能通过小电流。
所以,它只能用于控制电路中。
它一般是没有主触点的,因为过载能力比较小。
所以它用的全部都是辅助触头,数量比较多。
新国标对中间继电器的定义是K,老国标是KA。
一般是直流电源供电。
少数使用交流供电。
结构原理1. DZ系列继电器为阀型电磁式继电器。
线圈装在"U"形导磁体上,导磁体上面有一个活动的衔铁,导磁体两侧装有两排触点弹片。
在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。
当气隙间的电磁力矩超过反作用力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。
当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。
2. 本继电器的"U"形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。
对于DZY、DZL和DZJ型只装一个线圈,而对于DZB,DZS,DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。
从而使线圈类型大不相同的继电器都通用一个导磁体。

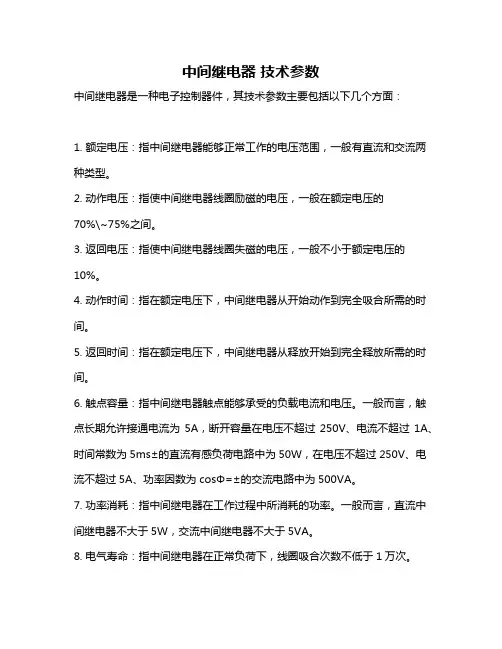

编辑本段技术参数1、动作电压:不大于70%额定值。
2、返回电压:不小于5%额定值。
3、动作时间:不大于0.02S(额定值下)。
4、返回时间:不大于0.02S(额定值下)。
5、电气寿命:继电器在正常负荷下,电寿命不低于1万次。
6、功率消耗:直流回路不大于4W,交流回路不大于5VA。
7、触点容量:在电压不超过250V、电流不超过1A的直流有感负荷(时间常数τ=5±0.75ms)中,断开容量为50W;在电压不超过250V、电流不超过3A的交流回路中为250VA(功率因数CosΦ=0.4±0.1) , 允许长期接通5A电流。
