氦氖激光器纵模分裂及模谱分析
5-1 氦氖激光器的模式分析 实验报告
近代物理实验报告 指导教师： 得分：实验时间： 2009 年 03 月 17 日， 第 三 周， 周 三 ， 第 5-8 节实验者： 班级 材料0705 学号 200767025 姓名 童凌炜同组者： 班级 材料0705 学号 200767007 姓名 车宏龙实验地点： 综合楼 501实验条件： 室内温度 ℃， 相对湿度 %， 室内气压实验题目： 氦氖激光器的模式分析实验仪器：（注明规格和型号）扫描干涉仪；高速光电接收器；锯齿波发生器；示波器；半外腔氦氖激光器及电源；准直用氦氖激光器及电源；准直小孔。
实验目的：（1） 了解扫描干涉仪原理，掌握其使用方法；（2） 学习观测激光束横模、纵模的实验方法。
实验原理简述：1. 激光器模式的形成激光器由增益介质、谐振腔、激励能源三个基本部分组成。
如果用某种激励的方式，使介质的某一对能级间形成的粒子数反转分布，由于自发辐射的作用，将有一定频率的光波产生，并在谐振腔内传播，被增益介质增强、放大。
形成持续振荡的条件是：光在谐振腔内往返一周的光程差为波长的整数倍，即q q uL λ=2满足此条件的光将获得极大的增强。
每一个q 对应纵向一种稳定的电磁场分布λq ，叫一个纵模，q 称为纵模序数。
纵模的频率为uLc q q 2=ν 相邻两个纵模的频率间隔为 uL c q 21=∆=∆ν 因此可以得知， 缩短腔长的方法是获得单纵模运行激光器的办法之一。
当光经过放电毛细管时，每反馈一次就相当于一次衍射，多次反复衍射，就在横向的同一波腹处形成一个或多个稳定的衍射光斑。
每一个衍射光斑对应一种稳定的横向电磁场分布，称为一个横模。
模式指激光器内能够发生稳定光振荡的形式，每一个膜，既是纵模，又是横模，纵模描述了激光器输出分立频率的个数，横模描述了垂直于激光传播方向的平面内光场的分布情况。
激光的线宽和相干长度由纵模决定，光束的发散角、光斑的直径和能量的横向分布由横模决定。
，一个膜由三个量子数表示，通常记作TEM mnq 。
He-Ne激光器纵横模分析与分裂
He-Ne 激光器的纵横模分析与纵模分裂0610130018 况吕林 物理系06级本科 实验日期：2009-4-3 指导老师：何琛娟【摘要】本实验利用He-Ne 激光器和扫描干涉仪等仪器，观察了长管和短管的He-Ne 激光的横纵模式，并测量相应的模间隔. 实验还观察了晶体双折射引起的纵模分裂和分裂光谱偏振态.关键字：纵模，横模，自由光谱区，晶体光折射，纵模分裂一、 引言激光器由增益介质﹑光学谐振腔和激励能源组成. 根据驻波条件，激光谐振腔每一种本征频率对应一种光场分布，叫做一种纵模模式，它描述轴向光场分布状态，然而纵模越多，单色性、相干性越差，谐振腔越短，纵模越少，因此在要求高单色性的时候，应尽量减小谐振腔长度. 由于光的衍射造成的场横向分布用横模模式来描述，但是多横模却损害了激光器输出的良好方向性，对聚焦非常不利，因此在需要完美聚焦的情况下，应当尽量减少横模. 激光器在今天应用越来越广，对通过模式的研究，减少其不利因素利用其有用特性显得尤其重要. 在本实验中将利用He-Ne 激光观察和分析激光模谱的一些基本性质.二、 实验原理1、He-Ne 激光器纵横模及对应的频率间隔（1）纵模激光器是由增益介质、激励能源和光学谐振腔组成的，谐振腔是激光发生来回反射的地方，其中增益介质对于特定频率的光具有放大作用，其他的光则会被反射掉，这些被放大的光的频率，频率满足谐振腔的驻波条件：L2qcq μν=（1） 其中q 为整数（又称纵模序数），c 为光速，L 为谐振腔的腔长，μ为增益介质的折射率，可近似取为空气的折射率，即为1. 这种驻波的分布被称为纵模.相邻两纵模的间隔为：Lμν2c q =∆ (2)（2）横模由于谐振腔的反射面和横截面都是有限大小的，当平行光通过它们时，会发生衍射，波阵面会发生畸变，使得在垂直于光传播的方向上（即横向上），出现各种不同的场强分布，每一种分布称为一个横模，用记为TEM m,n 模. 其中m 、n 为横模序数，加上纵模序数q ，这三个指标完善地描述了一个模式. 用υm ，n ，q 来表示TEM m,n,q 模的频率，则纵模的频率间隔为：Lq n m q q n m μννν2c ,,,,=-=∆∆+纵 (3)横模的间隔（对于同样的横模序数m 、n ）为：q n m q n n m m ,,,,ννν-=∆∆+∆+横 (4)旋转对称腔对应的模式为旋转对称模式，用TEM p,l,q 来标记，p 表示暗环的数目，l 表示暗直径的条数目.谐振腔中一个特定的模式三位空间中的场分布.横模的频率间隔与腔的结构有关，对于非共焦腔，横模的间隔为：})]11[(cos )(1{2c 21211R LR L n m L --∆+∆=∆-πμν横(5) 其中R 1和R 2为两反射镜的曲率半径.若腔长L 比反射镜的曲率半径小，则横模间隔比纵模间隔要小. 实验中R 2为一平面镜，即R 2→∞，则])1(cos )(1[2c2111R Ln m L -∆+∆=∆-πμν横(6) 落到增益曲线中的那些模式，如果其增益大于损耗，就能够形成激光输出. 因此，实际的激光器一般包含多个模式.2、公焦曲面扫描干涉仪（1）结构原理共焦球面扫描干涉仪的结构如图1所示，有两个共焦球面构成反射腔，当在压电陶瓷上加上周期的锯齿波电压，腔长L 在一定的范围内发生周期性的变化.从图2中可以看出，一束入射光有两组透射光：反射了4m 次的Ⅰ型和反射4m+2次的Ⅱ型.若相邻两束光的光程差满足：λK L 4=（7）其中K 为整数，则透射光束干涉极大，当入射光波长改变时，只需要改变L ，使上式仍然满足即可产生干涉极大.因此干涉仪的腔长是入射光波长的线性函数.透射光经过放大，接到示波器Y 轴上，既得到了透过干涉仪的激光模谱.而透过干涉仪的激光频率ν满足：L L 4cK2δν-=∆（8） 这说明了ν的变化与腔长的变化量成正比，即与扫描电压成正比.扫描电压加在示波器的X 轴上，则X 轴即可表示干涉仪的频率变化. （2）干涉仪的自由光谱区当干涉仪的腔长变化量δL=λ1/4，即L i =L 1+λ1/4时有：41K 4K 1i λλ）（+= （9） 波长为λ1和λi 的光同时透过干涉仪，因此无法分辨，测量不再有意义.它相当于干涉级次不变，而频率改变：LcSR 4=∆ν （10） 其物理意义是干涉仪所能够测量的不重序的最大频率差，即测量有意义的范围. 在实验中利用自由光普区作为一参照标准，可以间接测量模间隔.3、He-Ne 激光器纵横模分裂当激光器的谐振腔中有双折射元件时，谐振腔中的介质对于o 光和e 光将具有不同的折射率. 这时，对于o 光和e 光谐振腔相当于分裂成了两个具有不同L 的谐振腔，将有不同的谐振频率，即发生了频率的分裂. 谐振腔光程之差ΔL 记为δ，则造成的频率分裂为：Lνν=∆ （11）实现双折射的方法除了上述的自然双折射法，还有应力双折射法，即通过对腔内的石英片进行加压也可以产生频率分裂.三、 实验内容实验仪器：光具座，长短激光管，扫描干涉仪，激励电源，示波器，驱动电压等. 内容：1、调节实验仪器，并搞清自由光谱区.2、测量改变偏置电压、锯齿波幅度，观察这些因素对于模谱的影响.3、利用自由光谱区范围，分别测量长度不同的两根He-Ne 激光管的模谱间隔，并绘制谱分布图.4、测量出光带宽，利用五点法描制激光管增益曲线大致轮廓.5、观察纵模分裂现象以及分裂谱线间偏振关系.四、 结果分析讨论一、定性观察偏置电压、锯齿波幅和扫描周期对模谱的影响示波器显示结果如表1：表格1 定性观察电压等因素对模谱的影响变化自由光普区纵模间隔横模间隔偏置电压↑↓不变锯齿幅度↑↓↓↓↓↑↑↑扫描周期↑↓注：表中↑↓分别表示增大和减小示波器显示的自由光谱区、纵横模间隔在电压等因素的影响下都会变化，而我们知道，实际上自由光谱区、纵横模间隔等是由激光器本身属性决定的，不会因为测量的条件改变而变化的，所以敢肯定只是扫描仪测量到模谱的时间改变了.二、模谱分析（1）长管第一次测量得到的模谱如图3所示：图3中，我们可以观察到有两组模谱，每组模谱有4组纵模，每组纵模里可以观察到横模最多的有3个，最少的只有一个，可以推知实际上都应该有三个，因为观察光斑可以看见有两个暗区（如图4）. 之所以有的看不到完整的横模，是因为其幅度太小位于阈值之下，故无法观测到. 利用原理中（6）式可以知道图中包含了横模的三个模式分别Δm+Δn=0、1、2，其中，Δm+Δn=0有TEM0,0；Δm+Δn=1有TEM0,1或者TEM1,0；Δm+Δn=2的可能是TEM2,0、TEM0,2或图4 长管激光光斑示意图TEM1,1. 进一步，随着时间增长，锯齿波电压变大，干涉仪的谐振腔变长，在任一个纵模序列中（如3、4、5），3、4、5对应的波长逐渐增大，所以对应的频率逐渐减小，于是可知分别对应Δm+Δn=2、1、0所对应的可能模式.再测量每条谱线的位置（时间），两组谱线之间对应谱线之间的间隔即为自由光谱区宽度，如图中1-10、2-11、3-12、…；各组中如1-4、3-6、4-7、6-9、…为纵模间隔；而1-2、3-4、4-5、…之类为横模间隔. 实验测量得到对应谱线时间及间隔如附表2“第一组”所示. 由表中结果横模、纵模时间间隔及自由光普区分别为：0.19ms、0.93ms、3.95ms，再由附表1中自由光谱区的频率值1800MHz，利用MHz t t 1800⨯∆∆=∆自模ν （12）可计算出横纵模的频率间隔. 式中，模t ∆代表横模或者纵模的时间间隔，自t ∆则代表自由光谱区的时间长度，自模t t ∆∆即为表中的相对值一项. 计算结果，横模纵模间隔分别为85.75MHz 和423.68MHz. 再与用式（6）和（3）得到的理论值：87.85MHz 和445.10MHz 比较，相对误差分别为2.40%和4.81%.对长管进行再次测量观察到谱线如图5所示： 观察这组谱线可以发现，只能观察到3组纵模，而像第一组中第9和18条谱线却看不见了. 测量各种间隔分别为0.18ms 、0.87ms 、3.72ms ，都比第一组的值小，有“一”定性结果知道，实验中改变了（增大）锯齿幅值,这也可以解释第四组纵模消失的原因——间隔减小加之其本身幅度很小，故无法显示出来. 按同样的办法，利用（12）式计算频率间隔横纵模的分别为89.15MHz 和422.50MHz ，相对理论值误差分别是1.60%和5.08%.对两次结果取平均得横纵模的频率间隔分别为87.40MHz 和423.09MHz ，误差0.40%和4.95%.造成实验误差的原因主要在于各个模式之间相互竞争，使得模谱不断的变动，而测量时是将谱暂停下来取其一瞬进行测量。
实验二 氦氖激光器的模式分析
实验二氦氖激光器的模式分析简述：相对于一般光源，激光还具有单色性好的特点，即具有非常窄的谱线宽度。
这样窄的谱线并不是从能级受激辐射就自然形成的，而是受激辐射后有经过谐振腔等多种机制的作用和互相干涉，最后形成的一个或多个离散、稳定而又精细的谱线，这些谱线就是激光器的模。
实验目的1.了解激光器模形成的特点，加深对其物理概念的理解；2.通过测试分析，掌握模式分析的基本方法；3.对于共焦球面扫描干涉仪，了解其原理、性能、学会正确使用。
实验原理激光器模的形成激光之所以能够保证良好的单色性，除了其发光原理之外，更重要的是谐振腔的选频功能。
发光介质的光谱宽度就其形成原理上来讲由自然增宽、碰撞增宽和多普勒增宽叠加而成。
对于低气压小功率激光器其增宽以多普勒增宽为主，增宽线型呈高斯函数。
而谐振腔的选频放大功能则表现为只有满足谐振要求的光才能实现持续震荡：2qL q µλ=q 通常是很大的整数。
则可知纵模频率以及频率间隔分别为：2q cv qL µ=122q c c v L Lµ∆=∆=≈即腔长越长，选出的纵模个数越多，反之亦然。
缩短腔长是得到单纵模运行激光的有效方法之一。
谐振腔对光进行多次反馈，在纵向形成不同的场分布的同时，也在横向的同一波腹处形成一个或多个稳定的衍射光斑，每种光斑对应一种横向电磁场分布，称为一个横模。
横模间距为：1/2121()arccos[(1)(1)]2m n c L L v m n L R R µπ∆+∆⎧⎫∆=∆+∆−−⎨⎬⎩⎭图1.横纵模示意图共焦球面扫描干涉仪（具体结构说明及结构示意图见实验书）共焦球面干涉仪用压电陶瓷作为扫描元件或用气压进行扫描。
共焦球面扫描干涉仪是一个无源腔，由两块球形凹面反射镜构成，两块镜的曲率半径和腔长相等（即R1=R2=l，构成共焦腔）。
其中一块反射镜固定不动，另一块反射镜固定在可随外电压变化而变化的压电陶瓷环上。
如右图所示，由低膨胀系数材料制成的间隔圈，用以保持两球形凹面反射镜R1、R2总处于共焦状态。

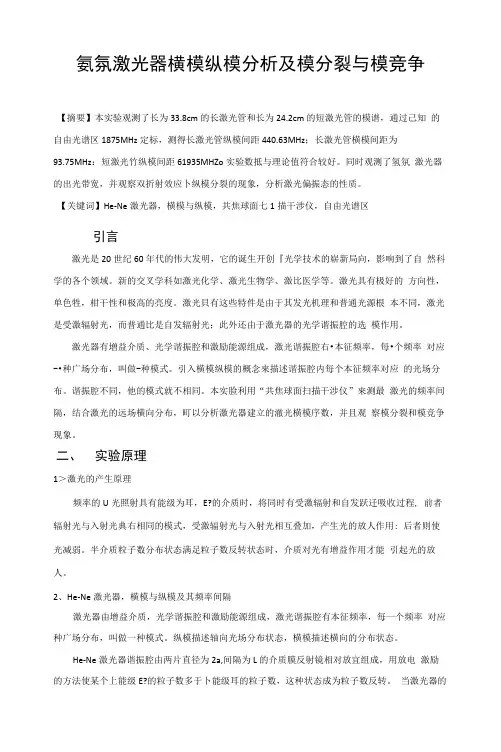

氦氖激光器横模纵模分析及模分裂与模竞争
氨氛激光器横模纵模分析及模分裂与模竞争【摘要】本实验观测了长为33.8cm的长激光管和长为24.2cm的短激光管的模谱，通过己知的自由光谱区1875MHz定标，测得长激光管纵模间距440.63MHz；长激光管横模间距为93.75MHz：短激光竹纵模间距61935MHZo实验数抵与理论值符合较好。
同时观测了氢氛激光器的出光带宽，并观察双折射效应卜纵模分裂的现象，分析激光偏振态的性质。
【关键词】He-Ne激光器，横模与纵模，共焦球面七1描干涉仪，自由光谱区引言激光是20世纪60年代的伟大发明，它的诞生开创『光学技术的崭新局向，影响到了自然科学的各个领域。
新的交叉学科如激光化学、激光生物学、激比医学等。
激光具有极好的方向性，单色牲，柑干性和极高的亮度。
激光貝有这些特件是由于其发光机理和普通光源根本不同，激光是受激辐射光，而普通比是自发辐射光；此外还由于激光器的光学谐振腔的选模作用。
激光器有増益介质、光学谐振腔和激励能源组成，激光谐振腔右•本征频率，每•个频率对应-•种广场分布，叫做-种模式。
引入横模纵模的概念來描述谐振腔内每个本征频率对应的光场分布。
谐振腔不同，他的模式就不相同。
本实脸利用“共焦球面扫描干涉仪”來测最激光的频率间隔，结合激光的远场横向分布，町以分析激光器建立的澈光横模序数，并且观察模分裂和模竞争现象。
二、实验原理1＞激光的产生原理频率的U光照射具有能级为耳，E?的介质时，将同时有受激辐射和自发跃迁吸收过程, 前者辐射光与入射光典右相同的模式，受激辐射光与入射光相互叠加，产生光的放人作用: 后者则使光减弱。
半介质粒子数分布状态满足粒子数反转状态时，介质对光有增益作用才能引起光的放人。
2、He-Ne激光器，横模与纵模及其频率间隔激光器由增益介质，光学谐振腔和激励能源组成，激光谐振腔有本征频率，每一个频率对应种广场分布，叫做一种模式。
纵模描述轴向光场分布状态，横模描述横向的分布状态。
He-Ne激光器谐振腔由两片直径为2a,间隔为L的介质膜反射镜相对放宜组成，用放电激励的方法使某个上能级E?的粒子数多于卜能级耳的粒子数，这种状态成为粒子数反转。
氦氖激光器实验数据分析
1
1 2
0.61GHz 0.1652 0.10GHz
横模频率间隔误差
2
0.11 0.10 0.10 100% 10%
根据高阶横模具有高频率
随时间增长，锯齿波电压变大，干涉仪的谐振腔变长。
4la ka
在K序中，峰3对应的波长大于峰2对应的波长，所以峰3对应的 频率小于峰2对应的频率。 峰2对应的模式是TEM01k （或是TEM10k ） 峰3对应的模式是TEM00k .
c 其中 F 3.75GHz ,l 20 mm 该实验取4GHz 4l
其理论值为 c / 2L ≈ 0.61GHz .其中c为真空光速， L是激光器谐振腔的长度, L=246mm.
纵模频率间隔误差
0.61 0.67 0.61
1
100% 9.8%
在同一个纵模序中的两个不同横模的频率间隔为
氦氖激光器模式分析
实验数据处理
2
6
7 3 4
8
1 5
K序
K+1序
• 读出各个的峰的横坐标值分别是:
t1=0.21775 t3=0.21824 t5=0.22019 t7=0.22067 t2=0.21817 t4=0.21857 t6=0.22060 t8=0.22102
自由光谱由光Δν F 对应的时间间隔为
t 5 t1 t6 t 2 t7 t 3 t 8 t 4
4 2.4375 10 3
同一干涉序K中 ,纵模频率间隔
t1 - t 4 q 1 ( /2.4375 10-3 ) F 2 0.21775 0.21857 ( /2.4375 10-3 ) 4GHz 2 0.67GHz
He—Ne激光器纵模分析实验
第 ２ 期
光
学
仪
器
Ｖ０ ． ２ １３ ．Ｎｏ ２ ．
２ １ 年 ４月 ００
ＯＰＴＩ ＣＡＬ Ｎ Ｓ Ｉ ＴＲＵＭ ＥＮＴＳ
Ａｐ ｉ ０ ０ ｒ ，２ １ ｌ
文章 编号 ： Ｏ ５５ ３ （Ｏ ０ ０ —０ ９０ １ ０— ６ Ｏ ２ １ ） ２０ ２— ５
ＨｅＮｅ — 激光器纵模分析实验 ＊
Ｋｅ ｒ ｓ ｙ ｗｏ ｄ ：Ｈ ｅＮ ｅ ｌｓ ｒ ｏ ｇ ｔ ｄ ｎ ｌ ｏ ｅ － ａ ｅ ；ｌ ｎ ｉ ｉ ａ ｄ ；ｍ ｏ ｅ ａ ａ ｙ ｉ ；ｒ ｓ ｎ ｔ ｒ ｕ ｍ ｄ ｎ ｌ ｓｓ ｅ ｏ ａ ｏ
引 言
激 光模式 是激 光技术 应用 中的一个 重 要 的基 本 概念 ， 诸 多 激光 器 的 生产 和 应 用 中 ， 需 要 先 知激 在 都 光器 的模 式 ， 如 ： 精密测 量 、 息技 术 等 工作 需要 基 横模 输 出的激 光 器 ， 在激 光 稳 频 和激 光测 距 工 例 在 全 而 作 中 ， 仅需要 基横模 而且 需要单 纵模 运行 的激光 器Ｅ 不 ¨。然 而 ， 光模 式所 涉及 的理论 性 很 强 ， 论课 讲 激 理 到的结论 一般是 通过 复杂 的数 学 推 导得 到 的 ， 抽 象 ， 须 借 助 实 验 环节 ， 很 必 而且 不 能 像 传 统激 光 实 验 那
（ ｃ ｏ ｌ ｔｃ ｌＥｌｃｒｃ ｌ ｎ ｍ ｐ ｔｒＥｎ ｉｅ ｒｎ Ｓ ｈ ｏ Ｏｐ ｉａ— ｅ ｔｉａ ｄＣｏ ｕｅ ｇｎ ｅ ｉｇ，Ｕｎｖ ｒｉｙｏ ａ ｇ ａ ｏ ｏｆ ａ ｉｅｓｔ ｆＳｈ ｎ ｈ ｉｆｒ
ｃ ｅ ｃ ｎ ｃ ｎ ｌｇ Ｓ ｉｎ ｅａ ｄＴｅ ｈ ｏｏ ｙ，Ｓ ａ ｇ ａ ０ ０ ３，Ｃｈｉ ） ｈｎｈｉ ０９ ２ ｎａ
5-1 氦氖激光器的模式分析 实验报告
近代物理实验报告指导教师：得分：实验时间： 2009 年 03 月 17 日， 第 三 周， 周 三 ， 第 5-8 节实验者： 班级 材料0705 学号 200767025 姓名 童凌炜同组者： 班级 材料0705 学号 200767007 姓名 车宏龙实验地点： 综合楼 501实验条件： 室内温度 ℃， 相对湿度 %， 室内气压实验题目： 氦氖激光器的模式分析实验仪器：（注明规格和型号）扫描干涉仪；高速光电接收器；锯齿波发生器；示波器；半外腔氦氖激光器及电源；准直用氦氖激光器及电源；准直小孔。
实验目的：（1） 了解扫描干涉仪原理，掌握其使用方法； （2） 学习观测激光束横模、纵模的实验方法。
实验原理简述：1. 激光器模式的形成激光器由增益介质、谐振腔、激励能源三个基本部分组成。
如果用某种激励的方式，使介质的某一对能级间形成的粒子数反转分布，由于自发辐射的作用，将有一定频率的光波产生，并在谐振腔内传播，被增益介质增强、放大。
形成持续振荡的条件是：光在谐振腔内往返一周的光程差为波长的整数倍，即q q uL λ=2满足此条件的光将获得极大的增强。
每一个q 对应纵向一种稳定的电磁场分布λq ，叫一个纵模，q 称为纵模序数。
纵模的频率为uL c qq 2=ν 相邻两个纵模的频率间隔为uLc q 21=∆=∆ν 因此可以得知， 缩短腔长的方法是获得单纵模运行激光器的办法之一。
当光经过放电毛细管时，每反馈一次就相当于一次衍射，多次反复衍射，就在横向的同一波腹处形成一个或多个稳定的衍射光斑。
每一个衍射光斑对应一种稳定的横向电磁场分布，称为一个横模。
模式指激光器内能够发生稳定光振荡的形式，每一个膜，既是纵模，又是横模，纵模描述了激光器输出分立频率的个数，横模描述了垂直于激光传播方向的平面内光场的分布情况。
激光的线宽和相干长度由纵模决定，光束的发散角、光斑的直径和能量的横向分布由横模决定。
，一个膜由三个量子数表示，通常记作TEM mnq 。
氦氖激光束的模式分析教材
氦氖激光束的模式分析1958年法国人柯勒斯（Connes）根据多光束的干涉原理，提出了一种共焦球面干涉仪。
到了60年代，这种共焦系统广泛用作激光器的谐振腔。
同时，由于激光科学的发展，迫切需要对激光器的输出光谱特性进行分析。
全息照相和激光准直要求的是单横模激光器；激光测长和稳频技术不仅要求激光器具有单横模性质，而且还要求具有单纵模的输出。
于是在共焦球面干涉仪的基础上发展了一种球面扫描干涉仪。
这种干涉仪以压电陶瓷作扫描元件或用气压进行扫描，其分辨率可达107以上。
共焦腔结构有许多优点。
首先由于共焦腔具有高度的模简并特性，所以不需要严格的模匹配，甚至光的行迹有些离轴也无甚影响。
同时对反射镜面的倾斜程度也没有过分苛刻的要求，这一点对扫描干涉仪是特别有利的。
由于共焦腔衍射损失小而且在反射镜上的光斑尺寸很小，因此可以大大降低对反射面的加工要求，便于批量生产、推广使用。
【实验目的】1.了解扫描干涉仪原理，掌握其使用方法。
2.学习观测激光束横模、纵模的实验方法。
【实验仪器】WGL-4 型氦氖激光器模式实验装置 (含氦氖激光器及其电源、扫描干涉仪、高速光电接收器及其电源、锯齿波发生器、示波器。
)【实验原理】一、激光器模的形成激光是由受激辐射产生的。
在光子作用下，当高能级的粒子向低能级跃迁时，产生一个和入射光子频率，相位及传播方向相同的光子，称为受激辐射。
在热平衡情况下，原子的能量按玻尔兹曼分布。
当原子受外界能量激励时(称泵浦)，从低能级跃迁到高能级，泵浦方式可能是光激励，碰撞激励，热激励，化学激励等。
介质经过泵浦可出现高能级粒子布居数超出低能级的情况，这种违反玻尔兹曼分布的情况称为粒子数反转。
在实现粒子数反转的情况下，受激辐射可以大于受激吸收，从而产生光放大。
因此，实现粒子数反转是激光产生的基本条件。
He—Ne激光器的工作物质是He 、Ne混合气体，泵浦方式为气体放电。
气体放电引起粒子碰撞，碰撞激发He原子，He原子的能量经共振转移交给Ne原子，使Ne 原子的3S2、2S2能级的粒子布居数超过比它低的3P4、2P4能级。
近代物理实验报告—He-Ne激光模谱分析与模分裂
2
q
（ 1） 。当一片双折射元件放入激光谐振腔中，由于双折射元件
对两正交偏振方向的光（o 光和 e 光）有不同折射率，o 光和 e 光在激光腔中的光程不同，所以原本唯一的
谐振腔长 “分裂” 为两个腔长， 两个腔长又不同的本征频率， 一个激光频率变成了两个。 其中 为光程差。 （3）模竞争
6.92ms
△t2,4
6.92ms
即自由光谱区 ：3.28ms 表 7 短激光管的纵模实验测量与计算值
△t1,2
平均值
1.24ms
△t3,4
1.12ms
即纵模间距：1.18ms 计算的结果为： 短激光管的纵模间距为：647.6MHz，误差为：4.5%。 观察的短管激光器的光斑如图 10：
4 L K （5）
其中 K 为整数。只有满足该驻波条件的光才可以因为干涉极大而透过干涉仪进入光电计测量光强。可 以证明光频率 v 的变化与腔长的变化量成正比， 也就是与加在压电陶瓷环上的电压成正比。 实验中示波器的 横向扫描采用与干涉仪的腔长扫描同步，示波器的横坐标 t 的变化就可以表示干涉仪的频率变化， 即 V L v t 。
将这些参数代入公式(3)、(4)中，可得两种激光管的出射光若存在不同的模式，则其纵模间隔与横模间 隔的理论值如表 2。 表 2 纵横模理论值
长激光管 纵模间隔 横模间隔 445.10MHz 87.75MHz 短激光管 619.83MHz 101.47MHz
5 / 9
2、长激光管模谱的实验测量与分析 实验中在示波器上观察到的长激光管的模谱如图 6 所示
1 2
3
4
5
6
7
8
9 10
11 12
He-Ne激光器纵模分裂和模竞争及模谱分析
He-Ne激光器纵模分裂和模竞争及模谱分析【摘要】：本实验主要利用氦氖激光器、扫描干涉仪、示波器观察了不同激光器的纵模横模，认识了自由光谱区；又利用了纵模分裂和模竞争测量了增益曲线，测得出光带宽，观察了模分裂现象，观测了激光偏振态。
关键词：氦氖激光器、纵模、横模、自由光谱区、增益曲线、出光带宽、模分裂一、实验引言：激光是20世纪60年代的伟大发明。
它的诞生影响到自然科学的各个领域。
激光是受激辐射光，所以它具备与普通光源不同的性质，即极好的方向性、单色性和极高的亮度。
激光器由增益介质、光学谐振腔和激励能源组成。
激光谐振腔有本征频率，每一个频率对应一种光场分布，叫做一种模式。
纵模描述轴向光场分布状态，横模描述横向光场分布状态。
谐振腔的结构不同，它的模式也不同。
激光模分裂指的是由物理效应，如双折射和塞曼效应等把激光器的一个频率分裂成两个的现象。
激光束由受激辐射产生，光束中的光子都具有相同的偏振状态，所以大多数类型的激光器输出的每一个纵模（频率）也都是线偏振的，而且相邻的两个纵模要么是正交偏振的，要么是平行偏振的。
本实验正式利用激光器输出光束的偏振特性研究由双折射效应引起的激光频率分裂。
二、实验原理：2.1激光以及氦氖激光器如果一个腔体中同时存在着原子体系和光讯号，它们之间的相互作用可以归结为三个基本过程，即自发辐射、受激吸收和受激发射。
对于激光束，同时存在着受激吸收和受激发射。
有激光输出，要求受激发射超过受激吸收，必须是高能级的原子数密度N2大于低能级的原子数密度N1。
我们把出现N2>N1的情况称为“粒子数反转”。
用放电激励的方法使N2>N1，那么，由于激光器两端有两块互相平行的高反射镜子，使光讯号在激光器的腔体中不断来回振荡，不断放大，最终就形成强烈的激光束。
受激发射的光子具有相同的能量（频率）、相同的相位、偏振态，且从同一方向发出。
图一、激光管结构示意图2.2氦氖激光器的纵模横模纵模是描述谐振腔内轴向光场的分布状态，横模是描述腔内横向光场的分布状态。
实验06 氦氖激光的纵横模分析和模分裂!
围。落到出光带宽的模式能够形成激光输出。实际的激光器一般包括多个纵模、
横模。
2.2 氦氖激光器纵模分裂及模竞争
石英晶体既有双折射效应，又有旋光性。石英晶体双折射效应使 o 光、e 光
有光程差δ。不考虑旋光性，有：
δ=(n”-n’)h n”=(������������������������������������������������ + ������������������������������������������������)−������/������
n’=������������
式中 h 是晶片厚度，n’和 n”分别是 o 光、e 光的折射率，������������和������������分别是石
英晶体的两个主折射率，θ是石英晶体的晶轴和光线的夹角。o 光、e 光之间的 光程差δ的大小由 h 和θ所决定，可以通过改变 h 和θ的大小来改变、控制光程 差δ的大小。
图 2-3-1 共焦球面扫描干涉仪的剖面结构示意图
共焦球面扫描干涉仪的光路图如图 4 所示。○○’为干涉仪的光轴。当一束 波长为 λ 的光接近○○’方向入射到干涉仪中时，光线在腔内反射，反射光线 走一闭合路径，即光线在干涉仪内经四次反射后正好与入射光线重合，它们的光 程差 Δ=4μL，μ=1。
图 2-3-2 共焦球面扫描干涉仪的光路图
横模的频率间隔与腔的结构，即谐振腔的两块反射镜的曲率半径及腔长有关。
非共焦腔的横模频率差为：
������������横
= ������ {������(������������
������������������ �������)������������������−������[(������
HeNe激光器模式分析
实验二 He-Ne激光器的模式分析一、实验目的1.用共焦球面扫描干涉仪测量He-Ne激光器的相邻纵模间隔，判别高阶横模的阶次。
2.了解激光的频谱结构，掌握扫描干涉仪的使用方法及测定其性能指标的实验技能。
3.观察激光器的频率漂移及跳模现象，了解其影响因素；观察激光器的输出横向光场分布花样，体会谐振腔的调整对它的影响。
二实验设备He-Ne激光器、激光电源、小孔光阑、共焦球面扫描干涉仪、锯齿波发生器、放大器、示波器等三、实验原理1．激光的频率特性激光器的光学谐振腔内可存在一系列具有分立谐振频率的本征模式，但其中频率位于工作物质增益带宽范围内，并满足阈值条件的本征模才会振荡形成激光。
通常把激光光波场的空间分布，分解为沿传播方向（腔轴方向）的分布E(z)和垂直于传播方向在横截面内的分布E(x,y)，即谐振腔模式可分为纵模和横模，用符号TEM标志不同模式的模式分布。
对激光束的模式进行频率分析，可以分辨出它的精细mn结构。
由无源腔理论可知：共轴稳定球面谐振腔TEM mn 模的频率为⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-⎪⎪⎭⎫ ⎝⎛-+++=2111arccos )1(12R L R L n m q nL C v mnq π （2.1）式中m 、n 为横模阶次，q 为纵模阶次，L 为腔长，R 1R 2是腔面两反射镜的曲率半径，n是工作物质的折射率。
当m=n=0时为基横模，而m 或n ≠0时叫做高阶横模。
对于不同的横模（m 、n 不同）有不同的横向光强分布，所以观察光斑图案或测量光强分布也能分析横模结构。
但对于含有高阶横模的结构，则必须借助于频率分析才能分辨。
由(2.1)式可知，q 一定时，不同的横模对应有不同的振荡频率，其频率间隔为 ⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-⎪⎪⎭⎫ ⎝⎛-∆+∆=∆21'',1111arccos )(12R R n m nL C v n m mn π （2.2） 式中：m m m -=∆'，n n n -=∆'。
氦氖激光器模式分析实验
氦氖激光器模式分析实验氦氖激光器模式分析实验在激光器的生产与应用中，我们常常需要先知道激光器的模式状况，如精密测量、全息技术等工作需要基横模输出的激光器，而激光器稳频和激光测距等不仅要基横模而且要求单纵模运行的激光器。
因此，进行模式分析是激光器的一项基本又重要的性能测试。
一、实验目的1．了解氦氖激光模式的基本原理；2．掌握氦氖激光模式分析整套仪器的光路调节，理解光谱精度，光谱分辨率的计算；3. 根据氦氖激光器的光学特性考察其在光电子技术方面的应用。
二、基本原理1．激光器模的形成我们知道，激光器的三个基本组成部分是增益介质、谐振腔、激励能源。
如果用某种激励方式，将介质的某一对能级间形成粒子数反转分布，由于自发辐射和受激辐射的作用，将有一定频率的光波产生，在腔内传播，并被增益介质逐渐增强、放大，见图1。
被传播的光波绝不是单一频率的（通常所谓某一波长的光，不过是指中心波长而已）。
因能级有一定宽度，加之粒子在谐振腔内运动受多种因素的影响，实际激光器输出的光谱线宽度是由自然增宽、碰撞增宽和多普勒增宽叠加而成。
不同类型的激光器，工作条件不同，以上诸影响有主次之分。
例如低气压、小功率的He-Ne激光器6328埃谱线，以多普勒增宽为主，增宽线型基本呈高斯函数分布，宽度约为1500MHz。
只有频率落在展宽范围内的光在介质中传播时，光强将获得不同程度的放大。
但只有单程放大，还不足以产生激光，还需要有谐振腔对其光学反馈，使光在多次往返传播中形成稳定、持续的振荡，才有激光输出的可能。
而形成持续振荡的条件是，光在谐振腔内往返一周的光程差应是波长的整数倍，即2q L q ηλ=（1）这正是光波相干极大条件，满足此条件的光将获得极大增强，其他则互相抵消。
式中，η是折射率，对气体1η≈；L 是腔长；q 是正整数。
每一个q 对应纵向一种稳定的电磁场分布q λ,叫一个纵模, q 称作纵模序数.q 是一个很大的数,通常我们不需要知道它的数值,而关心的是有几个不同的q 值,即激光器有几个不同的纵模.从式（1）中我们还看出,这也是驻波形成的条件,腔内的纵模是以驻波形式存在的, q 值反映的恰是驻波腹的数目.纵模的频率为2q qcv L μ=（2）相邻两个纵模地频率间隔为：了 22q cc v L Lη∆=≈ （3） 从式（3）看出,相邻的纵模频率间隔和激光器的腔长成反比,即腔越长,q v ∆纵越小,满足振荡条件的纵模个数越多;相反,腔越短, q v ∆越大,在相同的增宽曲线范围内,纵模个数就越少.因而用缩短腔长的方法是获得单纵模运行激光器的方法之一.任何事物都具有两重性.光波在腔内往返振荡时候,一方面有增益,使光不断增强;另一方面也存在着不可避免的多种损耗,使光强减弱,如介质的吸收损耗、散射损耗、镜面透射损耗、放电毛细管的衍射损耗等.所以,不仅要满足谐振条件,还需要增益大于各种损耗的总和,才能形成持续振荡,有激光输出,如图所示,图1：纵模和纵模间隔图1中,增益线宽内虽有五个纵模满足谐振条件,但只有三个纵模地增益大于损耗,能有激光输出,对于纵模的观测,由于q值很大,相邻纵模频率差异很小,眼睛不能分辨,必须借用一定的检测仪器才能观测到.谐振腔对光多次反馈,在纵向形成不同的场分布,那么对横向是否也会产生影响呢?回答是肯定的.这是因为光每经过放电毛细管反馈一次,就相当于一次衍射,多次反复衍射,就在横向的同一波腹处形成一个或者多个稳定的衍射分布,称为一个横模,我们见到的复杂的光斑则是这些基本光斑的叠加.图4中,我们介绍了几种常见的基本横模光斑图样.图2：常见的横模光斑图总之,任一个模,既是纵模,又是横模,它同时有两个名称,不过是对两个不同方向的观测结果分开称呼而已.一个模由三个量子数来表示,通常写作,q是纵模标记,m和n是横模标记.对方形镜来说，m是沿x轴场强为零的节点数,n是沿y 轴场强为零的节点数.前面已知,不同的纵模对应不同的频率,那么同一纵模序数内的不同横模又如何呢?同样,不同横模也是对应不同的频率.横模序数越大,频率越高.通常我们也不需要求出横模频率,关心的是不同横模间的频率差,经推导得()2m n c v m n L ηπ∆+∆∆=∆+∆（4）其中, m ∆,n ∆分别表示x ,y 方向上横模模序差, 1R ,2R 为谐振腔的两个反射镜的曲率半径,由（3）和（4）可知相邻的横模频率间隔和相邻的纵模频率间隔的关系：()m n q m n v v π∆+∆∆+∆∆=∆（5）从上式中还可以看出,相邻的横模频率间隔与纵模频率间隔的比值是一个分数,例如图5.图3: 在增益线宽内，纵模和横模分布图分数的大小由激光器的腔长和曲率半径决定.腔长与曲率半径的比值越大,分数值越大.当腔长等于曲率半径时(12L R R ==,即共焦腔),分数值达到极大,即横模间隔是纵模间隔的1/2,横模序数相差为2的谱线频率正好与纵模序数相差为1的谱线频率兼并.激光器中能产生的横模个数,除前述增益因素外,还与放电毛细管的粗细、内部损耗等因素有关.一般说来,放电管直径越大,可能出现的横模个数越多.横模序数越高的,衍射损耗越大,形成稳定的振荡越困难.但是激光器输出光中横模的强弱决不能仅从衍射损耗一个因素考虑,而是由多种因素共同决定的,这是在模式分析实验中,辨认哪一个是高阶横模时易出错的地方.因仅从光的强弱来判断横模阶数的高低,即认为光最强的谱线一定是基横模,这是不对的,而应根据高阶横模具有高频率来确定.横模频率间隔的测量同纵模间隔一样,需借助展现的频谱图进行计算.但阶数m和n的确定仅从频谱图上是不够的,因为频谱图上只能看到有几个不同的m n+的差值,然而不同的m和n可对应相同的m n+，即简并,在+,可以测出m n频谱图上则是相同的,因此要确定m和n各是多少,还需结合激光器输出的光斑图形进行.当我们对光斑进行观察时,看到的应是它全部横模的叠加图(即图2中一个或几个单一态图形的组合).当只有一个横模时,很易辨认.如果横模个数比较多,或基横模很强,掩盖了其他的横模,或者高阶模太弱,都会给分辨带来一定的难度.但由于我们有频谱图,知道了横模的个数及彼此强度上的大致关系,就可缩小考虑的范围,从而能准确地确定出每个横模的m和n。
氦氖激光器模式分析实验
氦氖激光器模式分析实验氦氖激光器模式分析实验在激光器的生产与应用中，我们常常需要先知道激光器的模式状况，如精密测量、全息技术等工作需要基横模输出的激光器，而激光器稳频和激光测距等不仅要基横模而且要求单纵模运行的激光器。
因此，进行模式分析是激光器的一项基本又重要的性能测试。
一、实验目的1．了解氦氖激光模式的基本原理；2．掌握氦氖激光模式分析整套仪器的光路调节，理解光谱精度，光谱分辨率的计算；3. 根据氦氖激光器的光学特性考察其在光电子技术方面的应用。
二、基本原理1．激光器模的形成我们知道，激光器的三个基本组成部分是增益介质、谐振腔、激励能源。
如果用某种激励方式，将介质的某一对能级间形成粒子数反转分布，由于自发辐射和受激辐射的作用，将有一定频率的光波产生，在腔内传播，并被增益介质逐渐增强、放大，见图1。
被传播的光波绝不是单一频率的（通常所谓某一波长的光，不过是指中心波长而已）。
因能级有一定宽度，加之粒子在谐振腔内运动受多种因素的影响，实际激光器输出的光谱线宽度是由自然增宽、碰撞增宽和多普勒增宽叠加而成。
不同类型的激光器，工作条件不同，以上诸影响有主次之分。
例如低气压、小功率的He-Ne激光器6328埃谱线，以多普勒增宽为主，增宽线型基本呈高斯函数分布，宽度约为1500MHz。
只有频率落在展宽范围内的光在介质中传播时，光强将获得不同程度的放大。
但只有单程放大，还不足以图1：纵模和纵模间隔图1中,增益线宽内虽有五个纵模满足谐振条件,但只有三个纵模地增益大于损耗,能有激光输出,对于纵模的观测,由于q值很大,相邻纵模频率差异很小,眼睛不能分辨,必须借用一定的检测仪器才能观测到.谐振腔对光多次反馈,在纵向形成不同的场分布,那么对横向是否也会产生影响呢?回答是肯定的.这是因为光每经过放电毛细管反馈一次,就相当于一次衍射,多次反复衍射,就在横向的同一波腹处形成一个或者多个稳定的衍射分布,称为一个横模,我们见到的复杂的光斑则是这些基本光斑的叠加.图4中,我们介绍了几种常见的基本横模光斑图样.图2：常见的横模光斑图总之,任一个模,既是纵模,又是横模,它同时有两个名称,不过是对两个不同方向的观测结果分开称呼而已.一个模由三个量子数来表示,通常写作,q是纵模标记,m和n是横模标记.对方形镜来说，m是沿x轴场强为零的节点数,n是沿y轴场强为零的节点数.前面已知,不同的纵模对应不同的频率,那么同一纵模序数内的不同横模又如何呢?同样,不同横模也是对应不同的频率.横模序数越大,频率越高.通常我们也不需要求出横模频率,关心的是不同横模间的频率差,经推导得()2m n c v m n L ηπ∆+∆∆=∆+∆（4）其中, m ∆,n ∆分别表示x ,y 方向上横模模序差, 1R ,2R 为谐振腔的两个反射镜的曲率半径,由（3）和（4）可知相邻的横模频率间隔和相邻的纵模频率间隔的关系：()m n q m n v v π∆+∆∆+∆∆=∆（5）从上式中还可以看出,相邻的横模频率间隔与纵模频率间隔的比值是一个分数,例如图5.图3: 在增益线宽内，纵模和横模分布图分数的大小由激光器的腔长和曲率半径决定.腔长与曲率半径的比值越大,分数值越大.当腔长等于曲率半径时(12L R R ==,即共焦腔),分数值达到极大,即横模间隔是纵模间隔的1/2,横模序数相差为2的谱线频率正好与纵模序数相差为1的谱线频率兼并.激光器中能产生的横模个数,除前述增益因素外,还与放电毛细管的粗细、内部损耗等因素有关.一般说来,放电管直径越大,可能出现的横模个数越多.横模序数越高的,衍射损耗越大,形成稳定的振荡越困难.但是激光器输出光中横模的强弱决不能仅从衍射损耗一个因素考虑,而是由多种因素共同决定的,这是在模式分析实验中,辨认哪一个是高阶横模时易出错的地方.因仅从光的强弱来判断横模阶数的高低,即认为光最强的谱线一定是基横模,这是不对的,而应根据高阶横模具有高频率来确定.横模频率间隔的测量同纵模间隔一样,需借助展现的频谱图进行计算.但阶数m和n的确定仅从频谱图上是不够的,因为频谱图上只能看到有几个不同的+的差值,然而不同的m和n可对应相同的m n+，即简并,在+,可以测出m nm n频谱图上则是相同的,因此要确定m和n各是多少,还需结合激光器输出的光斑图形进行.当我们对光斑进行观察时,看到的应是它全部横模的叠加图(即图2中一个或几个单一态图形的组合).当只有一个横模时,很易辨认.如果横模个数比较多,或基横模很强,掩盖了其他的横模,或者高阶模太弱,都会给分辨带来一定的难度.但由于我们有频谱图,知道了横模的个数及彼此强度上的大致关系,就可缩小考虑的范围,从而能准确地确定出每个横模的m和n。
氦氖激光器光束的模式分析
氦氖激光器光束的模式分析在激光器的生产与应用中，我们常常需要先知道激光器的模式状况，如精密测量、全息技术等工作需要基横模输出的激光器，而激光器稳频和激光测距等不仅要基横模而且要求单纵模运行的激光器。
因此，进行模式分析是激光器的一项基本又重要的性能测试。
另一方面，在激光器中利用锁模技术可得到持续时间短到皮秒（ps＝10－12s）量级的强脉冲激光。
极强的超短脉冲光源大大促进了像非线性光学、时间分辨激光光谱学、等离子体物理等学科的发展。
氦氖激光器是常见的一种激光器，它在准直、计量、光全息处理等研究领域中有着广泛的应用，但由于普通的He-Ne激光器在功率较高时（即增益管较长时）会出现多个纵模，对于干涉、计量等一些要求单色性很强的激光研究领域不适用。
本实验分析氦氖激光器的模式并进行简单锁模。
【实验目的】1、了解扫描干涉仪原理，掌握其使用方法。
2、学习观测激光束横摸、纵摸的实验方法。
4学习和掌握激光锁模和声光调制原理。
5 掌握锁模激光器结构特定及调试方法。
6 观察腔长变化及调制深度对输出光脉冲的影响。
【实验原理】1共焦球面扫描干涉仪工作原理共焦球面扫描干涉仪（简写FPS ）由两个曲率半径r 相等、镀有高反膜层的球面镜M1、M2组成，两者之间的距离L 称作腔长，如图1所示。
压电陶瓷内外两面加上锯齿波电压后，驱动一个反射镜作周期性运动，用以改变腔长L 而实现光谱扫描。
由于腔长L 恰等于曲率半径r ，所以两反射镜焦点重合，组成共焦系统。
当一束波长为λ的光近轴入射到干涉仪内时，在忽略球差情况下，光线走一闭合路径，即光线在腔内反射，往返两次之后又按原路行进。
图1 共焦球面扫描干涉仪结构示意图从图1可以看出，一束入射光将有1、2两组透射光。
若m 是光线在腔内往返的次数，则1组经历了4m 次反射；2组经历了4m+2次反射。
设反射镜的反射率为R ，Harcher 给出了1、2两组的透射光强分别为： 222110222()[1()sin ]11T R I I R R β-=+-- （1）221I R I = （2）这里I0是入射光强，T 是透射率，β是往返一次所形成的位相差，即222/n L βπλ= （3）n2是腔内介质的折射率。
5_1氦氖激光器的模式分析实验报告
5_1氦氖激光器的模式分析实验报告本实验目的:(1)了解激光器模的形成及特点，加深对其物理概念的理解。
(2)通过测试分析，掌握模式分析的基本方法。
(3)对本实验使用的重要分光仪器一共焦球面扫描干涉仪，了解其原理、性能，学会正确的使用。
实验装置各部分说明:(1)激光器，具有不同模式结构的激光器四支，可分别了解它们不同的模式状况，从中学习模式分析的基本方法。
(2)激光电源，用来激发激光器。
工作电流等参数由“实验说明书”提供。
(3)小孔光阑，用于调光的辅助工具，起正负两方向光束准直作用。
(4)扫描干涉仪，使激光器的各个不同模按频率展开，透射光中心波长为6328A。
自由光谱范围应在1500-2000MHz，每伏电压使腔长改变24~25A，具体数据由实验室给出(分析40cm长的激光器，精细常数应大于100;而分析1m长的激光器，精细常数要求更高，应大于200)。
仪器上有两个方位螺旋，用于调节腔的轴向方位。
(5)接收放大器，内有光电二极管，将扫描干涉仪输出的光信号转变成电信号，经放大输入到示波器的Y轴。
(6)放大器电源，提供放大器内光电二极管的工作电压，一般用5一10V。
注意正负极不要接错。
(7)锯齿波发生器，本实验采用XFD一8B型超低频信号发生器，电压峰值在0150V内连续可调，周期用20ms，锯齿波电压除了加在扫描干涉仪的压电陶瓷上，同时输到示波器X轴上作同步扫描。
为便于观察，希望能移动序的中心波长在频谱图中的位置，比如使每个序中所有模能完整地展现在示波器上，这可通过增设一个直流偏置电源，用以改变对腔扫描的电压的起点，协助调节。
偏置电源的输出电压在0∽100V内连续可调，这里从简。
(8)示波器，用于展现经扫描和放大后的He-Ne激光器的频谱图。
本实验采用的是DF4320型示波器。
实验步骤与内容1、按装置图连接线路，经检查无误，方可接通。
2、点燃激光器，注意，激光管内与铝筒相连的伸出端为阴极，不要接反。
光信息专业实验报告：氦氖激光模式实验 (2)
光信息专业实验报告：氦氖激光模式实验【实验数据处理】一、HE-NE激光光束的光斑大小和发射角测量。
实验步骤：1)打开激光器从I裆跳到III档迅速起辉，然后调回I档等待稳定。
调整反射镜使反射镜将激光反射到硅光电池接收器测量窗口。
取光走过长度4.43m，缝宽小于光斑大小的十分之一。
2)移动微调平台，移动的方向应沿着光斑的半径。
每隔0.1~0.2mm测量一次功率值。
测量三次，测量硅光电池接收器的功率。
具体数据如下表1。
表1：三次测量水平位移和光功率的关系分别做出三条曲线，如下图1、2、3光功率P /μW图1m m光功率P /μW图2mm光功率P /μW图3m m我们知道，HE-NE 激光光束的光强是高斯分布，所以从以上三图对比可以看出，曲线的分布基本成高斯分布。
同时图3比较平滑，误差点较少，所以一下的分析我们均在第三组数据中讨论。
对第三组数据进行高斯拟合，如图4。
2468100.00.10.20.30.40.5光功率P /μW图4:第三组数据进行高斯拟合的图拟合曲线的表达式为：从拟合的结果可以看出，相关系数为0.9907。
可见相关程度较高，数据基本符合事实。
光斑半径的值为 3.6680w mm =发散角公式为：2()0.0949w z zθ== 实验室中光斑束腰半径为：1/21/4010.2864L R w mm L λπ⎛⎫⎛⎫=-= ⎪ ⎪⎝⎭⎝⎭光束发散角理论值为：0020.0806w λθπ== 光斑半径为：01 3.11532w z mm θ== 所以综上，实验测量相对误差为：3.6680 3.1153100%17.74%3.1153w E -=⨯=0.09490.0806100%17.74%0.0806E θ-=⨯=总结：从上面的分析可以看出，测量得出的误差较大，主要是有以下几个方面： 1， 由于光功率测量的数值较小，所以功率变化不明显，所以拟合曲线并不完全一致。
2， 测量的时候，环境光影响到了功率计的数值。
光电试验三氦氖雷射的纵模
圖二
23
由光路圖可推知
~ E1r E 0 re iwt ~ E 2 r E 0 tr ' t ' e i ( wt ) ~ E3r E 0 tr '3 t ' e i ( wt 2 ) ~ E Nr E 0 tr ' ( 2 N 3) t ' e i ( wt ( N 1) )
~ ~ E r E r* Reflected flux density I r 2 i 2 2 i E r 1 e 1 e 2r 2 1 cos Ir 0 2 i I in 1 r 4 2r 2 cos 21 r e 1 r 2 e i R Ir 2r 2 1 cos Iin 1 r 4 2r 2 cos
圖一 輸出光功率大小：一般而言，影響輸出光功率的大小因素主要有兩個：放電管之增益與光 學腔之設計調整。若先不考慮光學腔之因素，則激發電源供應器所提供的放電電流大小直接影 響到放電管之增益，進而使雷射輸出功率改變，當放電電流過高或過低都將使輸出功率變小， 只有在某一放電電流時，輸出功率將達到最大之飽和值。(Why?)
~ ~ ~ ~ ~ E r E1r E 2 r E3r ....E Nr E 0 re iwt E 0 tr ' t ' e i ( wt ) E 0 tr '3 t ' e i ( wt 2 ) ... E 0 tr ' ( 2 N 3) t ' e i ( wt ( N 1) ) E 0 e iwt r r ' tt ' e i 1 r ' 2 e i r ' 2 e i r ' tt ' e i E 0 e iwt r 2 i 1 r' e Stokes Relations:
激光膜谱实验报告
激光模谱【摘要】本次实验共分为两个部分。
第一部分学习共焦球面扫描仪的工作原理并利用共焦球面扫描仪分析长、短He-Ne 激光器的纵模、横模特性（即测量纵横模频率间隔）。
二是测量和观察He-Ne 激光器纵模分裂和模竞争。
得到出光带宽和偏振对模谱的影响。
关键词：激光模式、共焦球面扫描、He-Ne 激光器、双折射一、引言激光器由增益介质、光学谐振腔和激励能源组成，激光谐振腔的每一个频率对应一种广场分布，叫做一种模式。
均匀的增益介质充入谐振腔不改变由空腔得到的模式，只有那些在谐振腔中往返一次增益大于消耗的光才能建立稳定的光场分布。
激光模分裂是指由物理效应吧激光器的一个频率分裂为两个的现象，本实验研究由双折射效应引起的激光频率分裂。
通过观察激光偏振、纵模、纵模分裂和模竞争等物理现象，加深学生对物理光学中的偏振、双折射以及激光原理中的频率（纵模）、出光带宽、激光烧孔和模竞争效应的理解。
二、实验原理1、He-Ne 激光器的纵模、橫模及其对应的频率间隔 （1）纵模He-Ne 激光器的谐振腔由两片直径为2a ，间隔为L 的介质膜反射镜组成，激光工作物质He 、Ne 混合气体置于两反射镜之间，用放电激励的方法使得工作物质处于粒子反转态，光通过增益介时被放大，经反射镜反射往返多次后在谐振腔中形成稳定的光场分布。
根据驻波形成条件，在谐振腔内允许沿轴向的激光频率满足=2q c q Lνμ⋅（公式1）其中μ是增益介质的折射率（对气体介质μ≈1），L 是谐振腔长，q 是整数。
这种驻波场的分布称为纵模，相邻两纵模的频率间隔为=2q c Lνμ∆ （公式2）（2）橫模光在谐振腔中反射时由于衍射作用使光在垂直于光的传播方向即横向上也出现各种不同的光场分布，用TEMm,n 表示，则纵模频率间隔为,,,,=2m n q q m n q c q Lνννμ+∆∆-=∆⋅纵 （公式3）横模频率间隔为,,,,=m m n n q m n q ννν+∆+∆∆-横 （公式4）橫模频率间隔与谐振腔的结构有关：①平行平面镜的q n n m m ，，∆+∆+TEM 与q n m ，，TEM 之间的频率差横ν∆为： 221=(22)216cm m m n n n L Nνμ∆⨯∆+∆+∆+∆横 （公式5）其中2=a N L μλ为菲涅耳数，a 为激光腔的孔径。
