AUTOCAD计算机绘图之典型零件图的绘制
AutoCAD机械制图基础教程第5章典型零件图的绘制
5.1 零件图绘制的基本步骤
在用户使用AutoCAD 2004绘制工程 图时，仅仅掌握绘图命令是远远不够的， 要做到能够高效精确地绘图，还必须掌握 计算机绘图的基本步骤，下面将阐述 AutoCAD 2004绘图的一般操作流程。
PPT文档演模板
AutoCAD机械制图基础教程第5章典 型零件图的绘制
•1．设置绘图环境 •2．绘制图形 •3．图形编辑修改 •4．绘制剖面线 •5．尺寸标注和其他标注
Auto-CAD机械制图基础 教程-第5章-典型零件图
的绘制
PPT文档演模板
2020/11/6
AutoCAD机械制图基础教程第5章典 型零件图的绘制
5.1 零件图绘制的基本步骤 5.2 轴类零件图的绘制 5.3 盘盖类零件图的绘制 5.4 叉架类零件图的绘制 （无）
PPT文档演模板
AutoCAD机械制图基础教程第5章典 型零件图的绘制
PPT文档演模板
AutoCAD机械制图基础教程第5章典 型零件图的绘制
³（2）图层设置
机械零件图一般需要用到轮廓粗实 线、剖视分界线、剖面线和中心线4种 图元，故首先创建4个用于放置这些不 同图元的图层。
选择“格式”→“图层…”命令， 在如图1-4所示的“图层特性管理器” 对话框中，按1.2.3节介绍的方法完成 图层设置。
按下“对象捕捉”按钮，分别拾取左右两 侧键槽中心线与轴线交点为圆，完成两个 φ14圆的绘制。
PPT文档演模板
AutoCAD机械制图基础教程第5章典 型零件图的绘制
单击“直线”按钮，拾取两圆的象 限点，完成两直线的绘制。
单击“修剪”按钮，拾取两个φ14圆和 两条与之相切的直线，单击鼠标右键 结束对象选择。单击两圆内侧将之删 除。再单击鼠标右键并确认，完成键 槽绘制，如图5-6所示。
AutoCAD绘制机械零件装配图
AutoCAD绘制机械零件装配图一、绘制详细的二维设计装配图以下面的装配图为例说明画图步骤。
§第一步：蜗杆轴包含8个零件，先给每一个零件建立一个图层。
>箱体层>蜗杆轴层>齿轮层>滚动轴承层>挡油盘层>定位螺母层>左端盖层>右端盖层第二步：切换到“蜗杆轴”层，绘制蜗杆轴。
注意要将零件的主要结构准确的绘制出来，尺寸不合适的地方要进行圆整。
结果如下：>第三步：切换到“挡油盘”层，画出挡油盘的轮廓形状。
>第四步：切换到“滚动轴承”层，绘制出滚动轴承的形状。
>第五步：切换到“螺母”层，绘制出螺母。
用上述方法依次画出其他零件，即可得到图示装配图。
绘制过程中可将一些不相关的零件层关掉，使图面简洁。
适用范围及优缺点：这种绘制装配图的方法适用于在设计过程中画设计装配图。
缺点：画图比较麻烦，与手工绘图类似。
优点是拆图比较方便。
二、由零件图组合装配图在零部件测绘过程中，常常是先测绘各零件的零件图，然后再由零件图组合成装配图。
这样就可以充分利用已经绘制的零件图，将它们组合成装配图，从而避免重复劳动，提高工作效率。
这种画装配图的实质是拼装。
下面介绍拼装过程。
设八个零件的文件名分别为：1.箱体.dwg2.蜗杆轴.dwg3.齿轮.dwg4.滚动轴承.dwg5.挡油环.dwg6.定位螺母.dwg7.左端盖.dwg8.右端盖.dwg第一步：打开图形文件“箱体.dwg ”，再单击“新建”图标，创建一个新文件，文件名为“装配图1.dwg”。
第二步：切换到图形“箱体.dwg ”，在图形窗口单击右键，弹出光标菜单，选择“带基点复制”选项，AutoCAD提示：指定基点： //用光标指定复制基点选择对象： //选择箱体，见下图第三步：切换到“装配图1.dwg”,在图形窗口单击右键，弹出光标菜单，选择“粘贴”选项，结果如下图：第四步：打开图形文件“左轴承盖.dwg”,在图形窗口单击右键，弹出光标菜单，选择“带基点复制”选项，AutoCAD提示：指定基点：//用光标指定复制基点选择对象：//选择左轴承盖，见下图注意：基点的选择一定要方便图形定位。
典型零件图CAD绘制方法

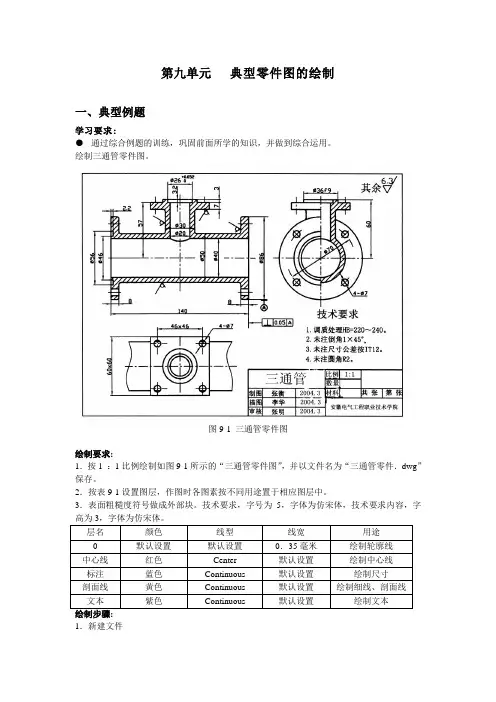

第九单元典型零件图的绘制一、典型例题学习要求:●通过综合例题的训练，巩固前面所学的知识，并做到综合运用。
绘制三通管零件图。
图9-1 三通管零件图绘制要求:1．按1 ：1比例绘制如图9-1所示的“三通管零件图”，并以文件名为“三通管零件．dwg”保存。
2．按表9-1设置图层，作图时各图素按不同用途置于相应图层中。
3．表面粗糙度符号做成外部块。
技术要求，字号为5，字体为仿宋体，技术要求内容，字高为3，字体为仿宋体。
1．新建文件选择菜单“文件”→“新建”命令，弹出“AutcAD 2002今日”对话框，选择“创建图形”选项卡，单击“使用向导”选项，建立图纸尺寸为420mm×297mm的新图形文件。
2．保存文件选择菜单“文件”→“另存为”命令，把新建的图形文件保存为“三通管零件．dwg”，在“位置”下拉列表中选择d：\my documents作为保存文件的位置。
3．设置图层选择菜单“格式”→“图层”命令，弹出“图层特性管理器”，按照表9-l所示设置图层。
4．设置文字样式选择菜单“格式”→“文字样式”命令，弹出如图8—l所示的“文字样式”对话框。
输入样式名为“技术要求”，“字体”选为“仿宋体”，其余选项不变。
5．绘制三通管零件图打开“三通管零件．dwg”文件，选择“对象特性”工具栏中的图层管理下拉列表。
设置“中心线”层为当前层，选用“直线”命令绘制图形水平和垂直方向中心线。
然后将“0”层设为当前层，开始零件图轮廓线绘制。
●绘制三通管主视图图9-2所示为三通管主视图，该图主要对象上下、左右对称。
这些轮廓线主要调用“直线”、“镜像”、“偏移”、“修剪”等绘图命令。
图9-2 三通管主视图(1)首先绘制图9-2中主要字母，标注部分轮廓(左上角，图四分之一部分)命令：1ine指定第一点：(选择“最近点”捕捉命令捕捉图9-2中的点A)指定下一点或[放弃(U)]：@0，43 (至点B)指定下一点或[放弃(U)]：@8，0 (至点C)指定下一点或[闭合(C)／放弃(U)]：@0，一18 (至点D)指定下一点或[闭合(C)／放弃(U)]：@47，0(至点E)指定下一点或[闭合(C)／放弃(U)]：@0，25 (至点F)指定下一点或[闭合(C)／放弃(U)]：@一15，0(至点G)指定下一点或[闭合(C)／放弃(U)]：@0，7(至点H)指定下一点或[闭合(C)／放弃(U)]：@12，0(至点L)指定下一点或[闭合(C)／放弃(U)]：@0，3(至点1)指定下一点或[闭合(C)／放弃(U)]：@5，0(至点K)指定下一点或[闭合(C)／放弃(U)]：@0，一3.2至点M)指定下一点或[闭合(C)／放弃(U)]：@3，0／至点N)指定下一点或[闭合(C)／放弃(U)]：@0，一36.8／(至点P)指定下一点或[闭合(C)／放弃(U)]：(选择“垂足”捕捉命令，捕捉到垂点Q)指定下一点或[闭合(C)／放弃(U)]：↙绘制结果如图9-3所示。
《计算机制图——AutoCAD》模块四绘制机械零件图
计算机制图——autocad》模块四绘制机械零件图xx年xx月xx日•绘制机械零件图的基础知识•绘制机械零件图的准备工作•绘制机械零件图的详细步骤•绘制机械零件图的修改和完善目•绘制机械零件图的技巧和方法•绘制机械零件图的应用实例录01绘制机械零件图的基础知识机械零件图是指用正投影法将机械零件的结构、形状、尺寸等信息以图形的形式表达出来，是制造和检验机械零件的主要依据。
机械零件图定义机械零件图是机械设计和制造过程中必不可少的重要文档，它为制造工人提供了明确、直观的制造依据，是保证产品质量和生产效率的关键。
机械零件图的作用机械零件图的基本概念和作用准备工作了解制图基本知识，如投影基础、公差与配合等；熟悉所使用的绘图软件，如AutoCAD等；准备好绘图工具，如电脑、绘图板、打印机等。
仔细分析零件的结构特点、功用及材料等，以便确定绘图方案和选用适当的表达方法。
根据分析结果，利用绘图软件绘制出机械零件的图形。
在绘制过程中，需要注意图形比例的选择、图形的精度和清晰度等方面的细节。
在机械零件图中，必须标注出各个结构的尺寸，以确保制造的准确性和一致性。
需要注意尺寸标注的规范性和清晰度。
在机械零件图中，需要添加一些技术要求，如表面粗糙度、形位公差等，以确保零件的质量和性能。
机械零件图的绘制步骤和注意事项分析零件标注尺寸添加技术要求绘制图形合理性绘制机械零件图时，需要遵循合理的绘图原则和方法，确保图形的准确性和清晰度。
同时，需要合理地选择绘图比例、视图布局和标注方式等。
美观性机械零件图虽然不是艺术品，但也需要具备一定的美观性。
图形应该线条清晰、色彩分明、字体规范、标注整洁，使人在阅读时不感到过于繁琐和疲劳。
机械零件图的合理性和美观性02绘制机械零件图的准备工作根据个人电脑系统和配置选择相应版本的AutoCAD软件，不同版本功能和操作界面略有差异；确保AutoCAD软件运行环境满足机械零件图的绘制要求，如内存、处理器速度等。
13章CAD画零件图
济源职业技术学院教案首页教研室：机电一体化授课教师：授课总结第十三章 AUTOCAD绘制零件图一、本章重点；尺寸及形位公差标注二、本章难点；粗糙度标注三、本章要求；在画好图形的基础上，正确标注尺寸及形位公差标注粗糙度标注以及技术要求。
四、本章内容：§13－1 用图案填充命令绘制剖面线一、图案填充命令启动命令◆命令：Bhatch◆“绘图”菜单在“绘图”菜单中单击“图案填充”选项◆“绘图”工具栏在“绘图”工具栏中单击图案填充图标用任意一种方式启动命令后，系统弹出如图13－1所示的“边界图案填充”对话框快速选项卡。
该对话框的主要选项含义如下：1.类型设置图案类型。
在其下拉列表选项中“预定义”为用AutoCAD的标准填充图案文件中的图案进行填充；“用户定义”为用用户自己定义的图案进行填充；“自定义”表示选用ACAD.PAT图案文件或其它图案中的图案文件。
2.图案确定填充图案的样式。
单击下拉箭头，出现填充图案样式名的下拉列表选项供用户选择；单击其右边的对话框按钮图标将出现如图13－2所示的“填充图13－1 “边界图案填充”对话框图案调色板”对话框，显示系统提供的填充图案。
用户在其中选中图案名或者图案图标后，单击“确定”按钮，该图案即设置为系统的默认值。
机械制图中常用的剖面线图案为ANSI31。
3.样例显示所选填充对象的图形。
图13-2“填充图案调色板”对话框4.角度设置图案的旋转角。
系统默认值为0。
机械制图规定剖面线倾角为45°或135°，特殊情况下可以使用30°和60°。
若选用图案ANSI31,剖面线倾角为45°时，设置该值为0°；倾角为135°时，设置该值为90°。
5.比例设置图案中线的间距，以保证剖面线有适当的疏密程度。
系统默认值为1。
6.拾取点提示用户选取填充边界内的任意一点。
注意：该边界必须封闭。
7.选择对象提示用户选取一系列构成边界的对象以使系统获得填充边界。
CAD教程第29章-用AutoCAD2004绘制零件图
CAD教程第29章－用AutoCAD2004绘制零件图
用AutoCAD2004绘制零件图
轴类零件是最常见的零件之一，这类零件的视图较简单。
下面以图13－21所示轴为例，介绍用AutoCAD2004绘制零件图的步骤和方法。
一、调用A3样板图
二、绘制视图
1.打开1层，用直线命令绘制轴的中心线。
注意其位置要使图形布局合理；用偏移命令绘制轴线上方的主要轮廓线；用修剪命令进行修剪。
如图13－21。
图13－21
2.用倒角、画圆及修剪命令绘制齿形轮廓、键槽和倒角。
修改中心线属性。
如图13－22。
图13－22
3.用镜像命令复制轴线下方的轮廓；单击“绘图”工具栏上的“样条曲线”图标，绘制局部断裂线；作移出剖面图并标注；用图案填充命令绘制剖面线。
如图13－23。
图13－23
4.标注尺寸、技术要求
在“格式”下拉式菜单中选择“尺寸样式”项利用对话框设置尺寸标注样式并进行尺寸标注；打开文字层，用多行文字输入方法填写技术要求及标题栏。
如图13－24。
图13－24
5.检查。
6.存盘或打印输出。
AUTOCAD计算机绘图之典型零件图的绘制
将中心线图层置为当前，单击“直线”按 钮，输入坐标值9，−10。向上移动光标 ，输入20，完成键槽左侧中心线的绘制 。单击“偏移”按钮，输入距离24，再拾 取刚绘制的中心线，完成键槽右侧中心 线的绘制。
将轮廓线图层置为当前，单击“圆”按钮 ，按下“对象捕捉”按钮，分别拾取左右 两侧键槽中心线与轴线交点为圆，完成 两个φ14圆的绘制。
AUTOCAD计算机 绘图
典型零件图的绘制
一、 零件图绘制的基本步骤
1．设置绘图环境 2．绘制图形 3．图形编辑修改 4．绘制剖面线 5．尺寸标注和其他标注
二 轴类零件图的绘制
圆柱齿轮轴是一个典型的轴类零件，一般只需用一个轴向主 视图和若干个剖视图，就可以完整地表达。下面以该齿轮轴 为例，讲解轴类零件图的绘制方法。
单击“圆角”按钮，命令窗口提示：“当前 模式: 模式 = 修剪，半径 = 10.0000
5．完成主动轴绘制
单击“镜像”按钮，拾取前面所绘制的全部粗实线。提示指 定镜像线时，拾取中心线的左右两端点。当命令行提示“ 是否删除源对象？[是(Y)/否(N)] <N>:”时，接受缺省选项 “N”，完成线段的镜像拷贝，完成主动轴外轮廓。
9．绘制齿根轮廓线及局部剖视分界线
齿轮模数为1.75，则齿顶圆与齿根圆的尺 寸差为3.9375。单击“偏移 ”按钮，输入距 离3.9375，拾取齿顶圆投影轮廓线，再 向下移动光标并单击鼠标左键，结束线段 绘制。利用延伸功能，将该线段延伸到齿 轮端面。
将分界线图层置为当前，单击“样条曲线”按钮 ，拾取若干个控制点完成样条曲线绘制。
14、他乡生白发，旧国见青山。。2021年3月5日星期五下午9时16分52秒21:16:5221.3.5
15、比不了得就不比，得不到的就不要。。。2021年3月下午9时16分21.3.521:16March 5, 2021
AutoCAD 机械零件图绘制实例
※ 1 ※AutoCAD 2005机械零件图绘制实例 内容提要：本文以常见的典型机械零件轴套类零件、盘盖类零件、叉架类零件、箱体类零件为例来介绍应用AutoCAD 2005的绘图过程。
通过本文的学习，读者应对使用AutoCAD 2005绘制常见典型机械零件的方法和特点有较为完整的认识。
关键字：引言：为了便于读者更全面和熟练地掌握AutoCAD 2005的知识，本文将结合绘制机械零件图的实例，完整地介绍整个绘图过程。
认真学习本文将对提高实际工作绘图能力有极大帮助。
正文：1 设置绘图环境本文以常见的典型机械零件轴套类零件、盘盖类零件、叉架类零件、箱体类零件为例来介绍应用AutoCAD 2005的绘图过程。
认真学习本文将对提高实际工作绘图能力有极大帮助。
如果是第一次使用AutoCAD 2005，那就参考一下例子逐步进行练习。
如果喜欢在已有的图纸基础上画图，也不失为一种好方法，而且可以做到同一格式标准，其方法是先打开已有图纸，将其图中的元素全部删去即可，但原图纸中的绘图环境将被保留下来。
AutoCAD 2005功能强大，如果喜欢先按1：1画图，最后根据大小画图框和标题栏，不管是多大还是多小的机械零件，只要最后打印图纸时候选择好合适的范围，最后的图纸效果也是不错的。
但有一点必须注意，画图时候必须养成严格按对象尺寸画图，尤其在修改图纸的时候，不要求方便，只改尺寸而不改图，这会给以后的工作带来很大的麻烦。
AutoCAD 2005“CAD 标准文件”中，提供了有关标准的制定以及图形标准性检查的功能。
用户可以依据某一图形生成标准文件，然后用该标准文件来检查其他图形文件是否符合标准。
AutoCAD 2005为了方便和统一绘图格式，在“模板”子目录下建有如图1所示的各种图框和标题栏的模板图样，用户可以直接调用，这也是一种开始画图的简洁方法。
图1 各种图样的模板本文是从最基础的方法开始介绍绘图的基本步骤。
在正式开始应用AutoCAD 2005绘图之前，应先设置绘图环境，然后才开始绘图。
2.1用AutoCAD绘制零部件图ppt课件
10.6 用AutoCAD 2019绘制零、部件图
块属性由属性标记名和属性值两部组成。块的属性应在块定义之前先定 义，在定义块时将图形对象和表示属性定义的属性标记名一起定义在块中。
选择“绘图”|“块”|“定义属性〞命令，翻开“属性定义〞对话框， 如图10-27所示。利用该对话框，用户可以创建块属性。
10.6 用AutoCAD 2019绘制零、部件图
将虚线、中心线、尺寸等绘制在各自的图层上，为以后图形的编辑和输出打 下基础。
图10-32 蜗轮轴零件图
10.6 用AutoCAD 2019绘制零、部件图
3．画视图 先画基准线，定好位置，然后画图。当图形位置不合适时，可用Move命 令移动，当图形尺寸不便于画图时可用Zoom--W将局部图形放大，画完后再用 Zoom--P复原。 4．标注尺寸 用Layer命令将当前层设置为尺寸线层，然后在该层上标注尺寸。 5．标注表面粗糙度和形位公差 用Block命令制作CCD1和CCD2两个带属性的块，如图10-33所示，这样在 标注时，可用Insert命令标注各表面的粗糙度。 利用Qleader命令标注形位公差。 6．填写标题栏 由于每台计算机的设置不同，使用汉字的方法也不相同，这里不再详述。 7．将画好的零件图存盘
用于设置是否对属性值进行验证；“预置〞复选框，用于确定是否将属性值
直接预置成它的默认值。
(2)“属性〞选项区域：在该选项区域中，用以定义块的属性。“标志”
文本框用于输入属性的标记；“提示〞文本框用于输入插入块时系统显示的
提示信息；“值〞文本框用于输入属性的默认值。
(3)“插入点〞选项区域：可以设置属性值的插入点，即属性文字排列的
(3) 若存在多个属性，则重复前面的两步。
(4) 选择“绘图”|“块”|“创建〞翻开“块定义“块〞在图形中插入块，按照命令行中的提示输入属
CAD画零件图步骤
零件图绘制一、样板制作在绘制零件图之前，应根据图纸幅面大小和版式不同，分别建立符合机械制图国家标准的若干机械图样模板。
模板中包括图纸幅面、图层、使用文字的一般样式、尺寸标注的一般样式等，这样在绘制零件图时，就可以直接调用建立好的模板进行绘图，有利于提高绘图效率。
下面以A3幅面的模板为例，介绍模板的制作方法。
（一）设置绘图界限用户在使用AutoCAD绘图时，系统对绘图范围没有作任何设置，绘图区是一幅无穷大的图纸，而用户绘制的图形大小是有限的，为了便于绘图工作，需要设置绘图界限，即设置绘图的有效范围和图纸的边界。
设置绘图界限的操作步骤如下：选择菜单“格式”——“图形界限”选项，启动图形界限命令。
命令：limits重新设置模型空间界限：指定左下角点或 [开（ON）、OFF)] <0.0000，0.0000>：↘指定右上角点 <420.0000，297.0000>：↘（二）设置图层创建新图层，进行图层颜色、线型、线宽的设置，如图1所示。
图1 图层特性管理器（三）设置线型比例线型比例根据图形大小设置，设置线型比例可以调整虚线、点划线等线型的疏密程度，当图幅较小时（A3、A4），可将线型比例设为0.3～0.5。
图幅较大时，（A0）线型比例可设为10～25。
命令：ltscale（或lts）输入新线型比例因子 <1.0000>： 0.4↘（四）设置文字样式1.创建“汉字样式”（1）选择“格式”→“文字样式”，弹出如图2所示的“文字样式”对话框。
图2 “文字样式”对话框（2）单击“新建”按钮，在弹出的“新建文字样式”对话框中的“样式名”编辑框中输入“汉字”，然后单击“确定”按钮。
（3）在“文字样式”对话框中单击“字体名”下拉列表框，从中选择“仿宋-GB2312”，设置宽度比例为0.8。
（4）设置完成后，单击“应用”按钮。
2.创建“字母与数字样式”（1）继续单击“新建”按钮，在弹出的“新建文字样式”对话框中的“样式名”编辑框中输入“数字”，然后单击“确定”按钮。
5-7AutoCAD绘制零件图
3D工程图学应用与提高AutoCAD绘制零件图●机械图分为零件图和装配图两种。
●机械中一般零件又分为轴类、盘盖类、叉架类、箱体类四种零件，今天我们以轴类零件为例讲讲在cad中如何来画零件图。
●一张零件图上一般包括：一组视图、完整的尺寸、技术要求、标题栏。
本讲中以绘制视图为主，至于尺寸标注与技术要求后面再讲。
⏹一、以A2-机械为样板新建文档。
⏹二、分析零件的结构特点选择表达方案。
考虑加工位置选择主视图；轴上铣了键槽、切了平面需要配断面图；螺纹的退刀槽处为了便于标注可局部放大。
⏹三、根据零件的大小及复杂程度选图幅与比例：由于轴的总长为160mm再考虑表达方案以及预留尺寸标注的位置，最终选定A3图纸1.5:1的比例。
⏹四、选择轴线层为当前层，先画长为160的轴线。
由于不是1:1绘图，我们采取先画后放的方案，也就是说先用1:1的比例画出所有图形，然后整体放大1.5倍。
●如果点划线比例不合适可调整全局比例因子。
⏹五、切换到“轮廓线”层，画轴的一边的外轮廓线另外一边轮廓线镜像得到。
●画水平线与竖直线时可用极轴追踪来画：追踪90°或180°的特殊角度，输入极轴值如12.5、24、7.5等来简化作图。
⏹六、镜像得到下面轮廓线。
⏹七、延伸竖直边。
（先选边界回车确认！后选要延伸的边！）⏹八、倒角、圆角。
●倒角圆角都需要先指定其大小；最后画因倒角而产生的轮廓线。
⏹八、画键槽、螺纹的小径线（细实线）●画键槽时可以打开对象捕捉中的“象限点”；螺纹的小径线可以从轴线偏移得到，也可以直接画。
⏹九、先画切平面轴段的左视图，根据高平齐投影关系画主视图中的截交线。
●左视图中，先画圆，在画过圆心45°倾斜的辅助线，最后利用偏移命令得到轮廓线。
⏹十、画键槽、切平面处的两个断面图，并填充剖面符号。
●选图案、比例、角度填充两个断面图。
⏹十一、画局部放大图●局部放大的边界用细的波浪线来画，可以用样条曲线来实现。
AutoCAD机械制图教程教案零件图的绘制
一、教案基本信息1. 教案名称：AutoCAD机械制图精品教程教案-零件图的绘制2. 课时安排：共5课时，每课时45分钟3. 教学目标：掌握AutoCAD软件的基本操作学会绘制零件图的基本技巧了解零件图的标注方法二、教学内容1. 第一课时：AutoCAD软件的基本操作启动和退出AutoCAD软件熟悉界面及基本工具的使用坐标系的概念及操作2. 第二课时：绘制零件图的基本技巧绘制直线、圆、圆弧等基本图形图层的概念及应用绘制零件图的步骤与方法3. 第三课时：零件图的标注标注的基本操作尺寸标注的规范及方法文字注释和表格的创建4. 第四课时：绘制复杂零件图绘制组合零件图的技巧绘制剖面线和填充零件图的简化表示方法5. 第五课时：实战演练与总结综合练习：绘制一个完整的零件图分析并总结绘制零件图的要点回答学生提问，解决疑难问题三、教学方法1. 讲授法：讲解AutoCAD软件的基本操作、绘制零件图的技巧和标注方法。
2. 示范法：演示如何绘制零件图，让学生跟随操作。
3. 练习法：安排课后练习，巩固所学知识。
4. 问答法：课堂互动，解答学生疑问。
四、教学评价1. 课堂参与度：观察学生在课堂上的积极参与程度，提问和回答问题的积极性。
2. 练习完成情况：检查学生课后练习的完成质量，巩固所学知识。
3. 学生作品：评价学生绘制的零件图是否符合标注规范，图形准确性和美观度。
五、教学资源1. AutoCAD软件：安装在教师机和学生机上，用于绘制零件图。
2. 教学PPT：展示知识点和实例操作。
3. 零件图素材：提供给学生练习使用的零件图素材。
4. 教学视频：录制实例操作，方便学生复习和自学。
六、教学步骤1. 导入新课：介绍零件图的概念和重要性。
2. 讲解AutoCAD软件的基本操作：启动、退出、熟悉界面及基本工具的使用。
3. 绘制零件图的基本技巧：讲解绘制直线、圆、圆弧等基本图形的方法。
4. 标注零件图：讲解尺寸标注的规范及方法，文字注释和表格的创建。
