光伏支架类型及常见问题

合集下载

光伏支架的不同结构

光伏支架的不同结构
光伏支架的结构有多种，以下介绍三种主要类型：
1. 单立柱式支架：也称为“L”型支架，由一个垂直于地面的立柱固定光伏组件。

这种支架适用于较小的光伏电站系统，其简单的结构和易于安装的特点使得它成为一种常见的支架类型。

2. 双立柱式支架：也称为“T”型支架，由两个垂直于地面的立柱和一个横杆组成。

双立柱式支架适用于较大的光伏电站系统，其结构更加稳定，能承受更大的风力和重量。

3. 框架式支架：由多个支撑杆和横杆组成的框架结构。

它可以根据光伏组件的大小和数量进行灵活调整，适用于各种规模的光伏电站系统。

此外，根据安装位置和用途的不同，光伏支架还有斜屋顶支架、屋顶倾角支架、屋顶压载支架和地面支架等类型。

以上内容仅供参考，如需了解更多信息，建议咨询专业人士或查阅相关书籍文献。

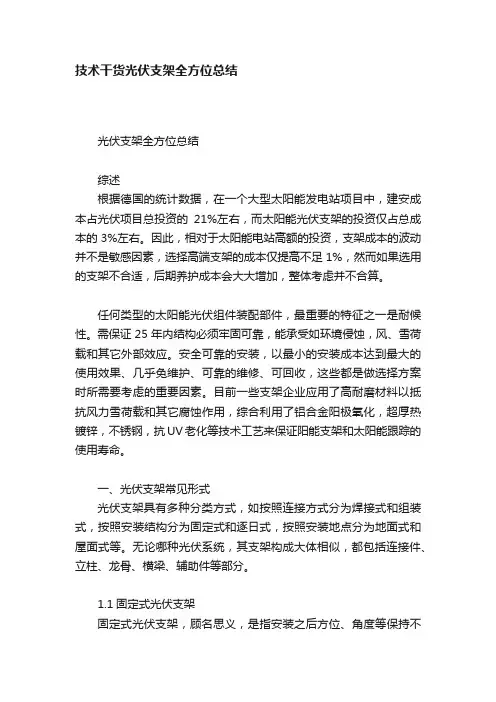

技术干货光伏支架全方位总结

技术干货光伏支架全方位总结光伏支架全方位总结综述根据德国的统计数据，在一个大型太阳能发电站项目中，建安成本占光伏项目总投资的21%左右，而太阳能光伏支架的投资仅占总成本的3%左右。

因此，相对于太阳能电站高额的投资，支架成本的波动并不是敏感因素，选择高端支架的成本仅提高不足 1%，然而如果选用的支架不合适，后期养护成本会大大增加，整体考虑并不合算。

任何类型的太阳能光伏组件装配部件，最重要的特征之一是耐候性。

需保证25年内结构必须牢固可靠，能承受如环境侵蚀，风、雪荷载和其它外部效应。

安全可靠的安装，以最小的安装成本达到最大的使用效果、几乎免维护、可靠的维修、可回收，这些都是做选择方案时所需要考虑的重要因素。

目前一些支架企业应用了高耐磨材料以抵抗风力雪荷载和其它腐蚀作用，综合利用了铝合金阳极氧化，超厚热镀锌，不锈钢，抗UV老化等技术工艺来保证阳能支架和太阳能跟踪的使用寿命。

一、光伏支架常见形式光伏支架具有多种分类方式，如按照连接方式分为焊接式和组装式，按照安装结构分为固定式和逐日式，按照安装地点分为地面式和屋面式等。

无论哪种光伏系统，其支架构成大体相似，都包括连接件、立柱、龙骨、横梁、辅助件等部分。

1.1固定式光伏支架固定式光伏支架，顾名思义，是指安装之后方位、角度等保持不变的支架系统。

固定安装方式直接将太阳能光伏组件朝向低纬度地区放置（与地面成一定的角度），以串并联的方式组成太阳能光伏阵列，从而达到太阳能光伏发电的目的。

其固定方式有多种，如地面固定方式就有桩基法（直接埋入法）、混凝土块配重法、预埋法、地锚法等，屋面固定方式随屋面材料不同而有不同的方案。

图1地面支架固定方式太阳能电池阵列的支架，通常由从钢筋混凝土基础中伸出的钢制热浸镀锌的加工品或者不锈钢制地脚螺栓来固定。

在房屋屋顶上采用混凝土基础的场合，将房屋的防水层揭开一部分，剥掉混凝土表面．在天井的钢筋上把阵列用的混凝土座的钢筋焊接在一起。

不能焊接钢筋时，为了借助混凝土的附着力和自重对抗风压，使混凝土底座表面凹凸不平使附着力加大。

光伏支架分类及特点

光伏支架分类及特点
一、光伏支架的分类
1、陆地光伏支架：陆地光伏支架是最常见的一种光伏支架，它将光
伏组件安装在垂直于地面的支架上，有中型钢结构支架、大型钢结构支架、轻型支架、小型支架等。

其安装方式包括螺栓安装、脚手架安装和直接安
装等。

2、水电站光伏支架：水电站光伏支架是在水电站的管道上安装的光
伏组件安装支架，有坐式悬架型、悬架式支架、悬臂架等。

3、低夹角屋顶光伏支架：低夹角屋顶光伏支架是在低夹角或平面屋
顶上安装支架，它有螺栓安装支架和浮动安装支架等。

4、深浅度不同的光伏支架：深浅度不同的光伏支架适用于在各种类
型的地形条件下安装，可实现光伏组件的深浅度调整，有常规钢结构深浅
度支架、现场焊接钢结构深浅度支架、轻型支架等。

二、光伏支架的特点
1、耐腐蚀性好：大多数光伏支架采用钢材进行生产，耐腐蚀性好，
特别是防腐产品，更能抵抗外界的腐蚀作用，可以长期稳定性的安装使用。

2、轻巧：使用轻型支架可以减轻支架的重量，实现易于安装和运输
的特点，极大地减少了安装和运输中因重量过重而出现的问题，是高效率
安装的保证。

光伏支架常用的规格

光伏支架常用的规格（最新版）目录一、光伏支架的概述二、光伏支架的规格及类型1.常用规格2.铝合金支架3.钢支架4.非金属支架（柔性支架）三、光伏支架的选择与应用1.根据应用条件选择材料2.解决技术难题四、总结正文一、光伏支架的概述光伏支架是光伏电站中承载光伏组件的重要组成部分，它直接影响着光伏组件的运行安全、破损率以及建设投资收益情况。

光伏支架的类型和规格众多，不同的类型和规格有着不同的应用场景和优势。

二、光伏支架的规格及类型1.常用规格光伏支架的常用规格有 4141mm、4152mm、4162mm、8040mm、6040mm、12060mm、10050mm 等。

这些规格指的是钢截面宽与高的尺寸，不同的规格适用于不同的应用场景。

2.铝合金支架铝合金支架重量轻、强度高，具有良好的耐腐蚀性和抗风性能，适用于屋顶、地面等平坦场地的光伏电站。

3.钢支架钢支架具有较高的强度和稳定性，适用于山地、丘陵等地形复杂的光伏电站。

钢支架的种类繁多，可以根据不同的应用场景选择合适的规格和型号。

4.非金属支架（柔性支架）非金属支架是利用钢索预应力结构，解决污水处理厂、地形复杂的山地、承重较低的屋顶、林光互补、水光互补、驾校、高速公路服务区等跨度和高度所限造成传统支架结构无法安装的技术难题。

非金属支架有效地解决了现有山谷、丘陵地带光伏电站存在的施工难度大，阳光遮挡严重，发电效率低等问题。

三、光伏支架的选择与应用在选择光伏支架时，需要根据不同的应用条件来选择不同材料的支架。

例如，对于屋顶光伏电站，可以选择重量轻、强度高的铝合金支架；对于地形复杂的山地光伏电站，可以选择具有较高强度和稳定性的钢支架。

总之，光伏支架作为光伏电站的重要组成部分，其选择和应用对光伏电站的发电效率和安全性有着重要影响。

光伏支架的种类

光伏支架的种类光伏支架是太阳能发电系统中的重要组成部分，它起到支撑和固定光伏组件的作用。

根据不同的安装位置和需求，光伏支架的种类也各不相同。

下面将为大家介绍几种常见的光伏支架。

1. 屋顶安装支架屋顶安装支架是将光伏组件安装在房屋屋顶上的一种常见光伏支架。

这种支架通常采用铝合金材质制作，具有轻便、耐腐蚀等特点。

屋顶安装支架根据屋顶类型的不同，可分为斜面屋顶支架和平面屋顶支架两种。

斜面屋顶支架一般采用倾斜角度固定在屋顶上，以提高光照效果。

平面屋顶支架则通常采用支架架设在屋顶上，以保证光伏组件的稳定性。

2. 地面安装支架地面安装支架是将光伏组件安装在地面上的一种光伏支架。

这种支架通常采用钢材制作，具有高强度、耐腐蚀等特点。

地面安装支架通常采用固定支架和跟踪支架两种形式。

固定支架是将光伏组件固定在支架上，固定在地面上，适合于地面空旷的地方。

跟踪支架则可以根据太阳的运动自动追踪太阳光的方向，以获得更高的发电效率。

3. 水面安装支架水面安装支架是将光伏组件安装在水面上的一种光伏支架。

这种支架主要用于水库、湖泊等水域，以提供清洁能源。

水面安装支架通常采用浮筒和钢材制作，具有抗风、抗浪、耐腐蚀等特点。

水面安装支架可以根据水面上的浮力调整光伏组件的倾斜角度，以获得更高的光照效果。

4. 墙面安装支架墙面安装支架是将光伏组件安装在建筑物墙面上的一种光伏支架。

这种支架通常采用铝合金材质制作，具有美观、轻便等特点。

墙面安装支架可以将光伏组件安装在建筑物的外墙上，以利用墙面的空间来发电。

墙面安装支架可以根据建筑物的外墙材料和结构进行定制设计，以确保安装的稳定性和安全性。

以上是几种常见的光伏支架的类型。

根据实际需求和安装位置的不同，选择适合的光伏支架是确保太阳能发电系统正常运行的关键。

希望通过本文的介绍，能够增加大家对光伏支架的了解，为太阳能发电系统的安装提供参考。

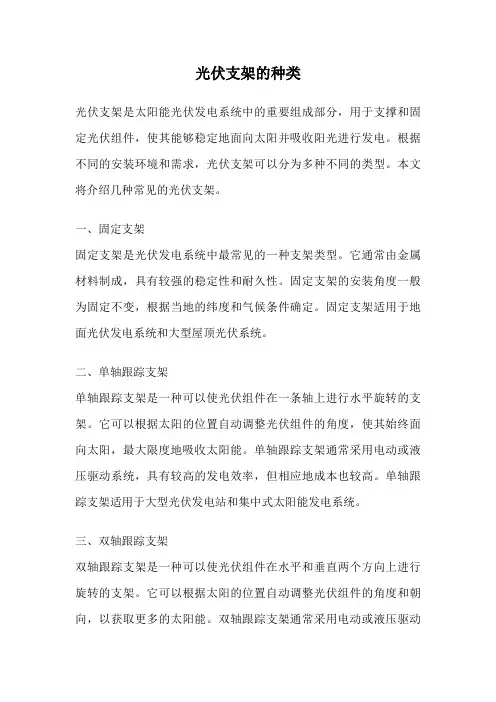

光伏支架的种类

光伏支架的种类光伏支架是太阳能光伏发电系统中的重要组成部分，用于支撑和固定光伏组件，使其能够稳定地面向太阳并吸收阳光进行发电。

根据不同的安装环境和需求，光伏支架可以分为多种不同的类型。

本文将介绍几种常见的光伏支架。

一、固定支架固定支架是光伏发电系统中最常见的一种支架类型。

它通常由金属材料制成，具有较强的稳定性和耐久性。

固定支架的安装角度一般为固定不变，根据当地的纬度和气候条件确定。

固定支架适用于地面光伏发电系统和大型屋顶光伏系统。

二、单轴跟踪支架单轴跟踪支架是一种可以使光伏组件在一条轴上进行水平旋转的支架。

它可以根据太阳的位置自动调整光伏组件的角度，使其始终面向太阳，最大限度地吸收太阳能。

单轴跟踪支架通常采用电动或液压驱动系统，具有较高的发电效率，但相应地成本也较高。

单轴跟踪支架适用于大型光伏发电站和集中式太阳能发电系统。

三、双轴跟踪支架双轴跟踪支架是一种可以使光伏组件在水平和垂直两个方向上进行旋转的支架。

它可以根据太阳的位置自动调整光伏组件的角度和朝向，以获取更多的太阳能。

双轴跟踪支架通常采用电动或液压驱动系统，具有较高的发电效率，但也是成本较高的选择。

双轴跟踪支架适用于高纬度地区和对发电效率要求较高的场所。

四、屋顶支架屋顶支架是一种安装在建筑屋顶上的支架，用于固定光伏组件。

根据不同的屋顶类型和结构，屋顶支架可以分为斜面屋顶支架和平面屋顶支架。

斜面屋顶支架通常使用铝合金或不锈钢材料制成，具有较轻、耐久的特点，适用于斜面屋顶的安装。

平面屋顶支架通常使用钢材料制成，具有较高的稳定性和承载能力，适用于平面屋顶的安装。

五、地面支架地面支架是一种安装在地面上的支架，用于固定光伏组件。

地面支架通常采用钢材料制成，具有较高的稳定性和承载能力，适用于大型光伏发电站和分布式光伏系统的安装。

地面支架可以根据需要进行固定安装或可调角度安装，以适应不同的地形和发电需求。

光伏支架的种类包括固定支架、单轴跟踪支架、双轴跟踪支架、屋顶支架和地面支架等。

光伏支架的主要形式

光伏支架的主要形式光伏支架是太阳能光伏电站系统中的重要组成部分，主要用于支撑和固定太阳能光伏电池板。

根据不同的安装场地和需求，光伏支架的形式也有所不同。

本文将从几个主要的形式来介绍光伏支架。

1. 地面支架地面支架是光伏电站中最常见的一种形式。

它通常是由钢材制成的结构，可以固定在地面上，支撑光伏电池板。

地面支架的特点是安装方便、稳定性好、适用于大型光伏电站。

根据地面条件的不同，地面支架可以分为混凝土基础支架和螺栓基础支架两种形式。

2. 屋顶支架屋顶支架是安装在建筑物屋顶上的一种光伏支架形式。

它可以分为平面屋顶支架和斜面屋顶支架两种类型。

平面屋顶支架通常是由轻质金属材料制成，可以根据屋顶的倾角调整支架的角度，以最大程度地接收太阳辐射。

斜面屋顶支架则是根据建筑物的屋顶结构进行设计，保证光伏电池板的稳定安装。

3. 悬挂支架悬挂支架是一种将光伏电池板悬挂在建筑物外墙上的支架形式。

它通常由铝合金材料制成，具有轻巧、美观的特点。

悬挂支架的安装方式是通过固定在建筑物上的支撑杆将光伏电池板悬挂在墙面上，使之与建筑物外墙紧密贴合。

这种支架形式适用于一些有限空间的建筑物，如高层住宅、商业大厦等。

4. 水浮支架水浮支架是一种将光伏电池板安装在水面上的支架形式。

它通常由浮体和支架框架组成，可以使光伏电池板漂浮在水面上。

水浮支架的特点是适用于水体面积较大的地区，可以最大限度地利用水面资源进行光伏发电。

水浮支架还具有随水面波浪起伏而调整角度的功能，以保证光伏电池板的最佳接收太阳辐射。

5. 移动支架移动支架是一种可以根据太阳位置调整角度的光伏支架形式。

它通常由铝合金材料制成，具有可调节角度的特点。

移动支架可以根据太阳的位置自动调整光伏电池板的角度，以最大限度地接收太阳辐射。

这种支架形式适用于需要随时调整角度的场所，如太阳能车棚、户外充电站等。

以上是光伏支架的主要形式。

根据不同的安装场地和需求，选择合适的支架形式可以提高光伏电站的发电效率和稳定性。

光伏支架的主要形式

光伏支架的主要形式光伏支架是安装太阳能光伏板的重要组成部分，它起着支撑、固定和调整的作用。

光伏支架的主要形式多种多样，下面我将详细介绍一些常见的光伏支架形式。

1.地面支架：地面支架是将光伏板安装在地面上的一种形式。

地面支架一般由钢结构或镀锌钢材制成，具有良好的抗腐蚀和抗风的性能，能够承受相对较大的外力。

地面支架通常采用固定角度，使光伏板能够更好地接收太阳直射光。

此外，地面支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。

2.斜面屋顶支架：斜面屋顶支架是将光伏板安装在斜面屋顶上的一种形式。

斜面屋顶支架通常由锌铝合金材料制成，具有较轻的重量和优良的耐腐蚀性。

斜面屋顶支架通常采用斜面安装，使光伏板能够更好地接收太阳直射光。

此外，斜面屋顶支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。

3.平面屋顶支架：平面屋顶支架是将光伏板安装在平面屋顶上的一种形式。

平面屋顶支架一般由铝合金材料制成，具有轻便、耐腐蚀和易安装的特点。

平面屋顶支架通常采用水平安装，使光伏板能够更好地接收太阳直射光。

此外，平面屋顶支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。

4.多轴斜行支架：多轴斜行支架是一种将光伏板按照两个或多个轴向进行倾斜和旋转的支架形式。

多轴斜行支架能够根据太阳的位置和光照强度自动调整光伏板的角度和方向，以使光伏板始终处于最佳的太阳光照条件下。

这种支架形式在一些需要高精度定位的应用中十分常见，例如天文观测、测绘等领域。

5.悬挂支架：悬挂支架是一种将光伏板悬挂在建筑物外墙或立面上的一种形式。

悬挂支架一般由轻质材料制成，具有较轻的重量和良好的抗腐蚀性能。

悬挂支架的安装位置通常在建筑物的南北或东西墙面上，以最大程度地接收太阳直射光。

此外，悬挂支架通常具有可调整的倾角，以使光伏板在不同季节和不同时间段都能获得最佳的太阳能利用效率。

光伏支架分类

光伏支架分类光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。

支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。

一、光伏支架类型1、根据材料分类根据光伏支架主要受力杆件所采用材料的不同，可将其分为铝合金支架、钢支架以及非金属支架，其中非金属支架使用较少，而铝合金支架和钢支架各有特点。

2、根据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。

根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。

1、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。

页脚内容11)平顶屋面-混凝土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础;支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。

优点：抗风能力好，可靠性强，不破坏屋面防水结构。

页脚内容2缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。

2)平顶屋面-混凝土压载支架优点：混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节省施工时间。

缺点：混凝土压载支架抗风能力相对较差，设计配重块重量时需要充分考虑到当地最大风力。

3)地面电站-混凝土基础支架地面电站混凝土基础支架多种多样，根据不用的项目地质情况，可选择对应的安装方式，以下主要介绍现浇钢筋混凝土基础、独立及条形混凝土基础、预制混凝土空心柱基础等几种最常见的混凝土基础安装形式。

现浇钢筋混凝土基础根据基础形式不同，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆。

页脚内容3优点：现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小，造价较低、施工速度快。

缺点：现浇钢筋混凝土基础施工易受季节和天气等环境因素限制，施工要求高，一旦做好后无法再调节。

太阳能光伏支架安装存在的问题及解决方法

太阳能光伏支架安装存在的问题及解决方法摘要：现阶段，太阳能是使用比较广泛的一种清洁能源，太阳能光伏发电系统通过最大程度的接受太阳辐射，为人类提供能源。

太阳能光伏发电系统的支架对于系统的成本控制及安全运行有着重要的影响，在支架系统设计及安装过程中需要严格控制支架的质量。

本文分析了太阳能光伏支架设计及安装存在的问题，并提出了相应的对策。

关键词：太阳能；光伏支架；设计；安装；问题；解决方法而作为天然气、煤、汽油等一些能源至今都是我们应用的不可再生能源，虽然它们曾经较有丰富的储量，可是也不是源源不断的。

而随着科学技术的持续进步，生态环境问题以及能源短缺已经成为国际议论的话题，故此，一定要开发各项新的能源以此来接替这些逐渐干枯的传统能源。

而在人们不间断的研究下，太阳能、风能等等自然能源已经逐渐成为再生能源的代表，它们不仅仅是可再生能源还是生态环保能源。

而其中的代表，太阳能是人们当前正在逐渐广泛使用的新型能源，它不会破坏生态环境，因此被较多的国家喜爱和注重。

1 光伏支架系统分类依据光伏支架系统安装地面可以分为以下几类：1.1坡屋面光伏系统通常情况下此光伏系统的支架是放置在屋顶上，需要依据屋顶的种类选择合适支架。

坡屋面光伏支架系统，适用于不同厚度的瓦屋面，可以调节设备配件，从而满足客户的需要。

同时，安装也是比较方便的，在安装光伏支架系统的时候并不会破坏屋面自防水系统。

1.2平屋面光伏系统简单来说，平屋面光伏系统的支架就是在平形屋顶上安装的支架系统，安装较为简单。

由于安装地面较为平坦，可以大规模平铺，连接方式也比较多、连接比较牢固。

同时，还可以依据客户的需要研发相应的配件，有效提升了客户满意度。

1.3大型地面光伏系统此光伏系统是比较常见的，通常情况下，大型地面光伏系统基础形式有：钢筋混凝土土条形基础、钢筋混凝土短桩基础、预应力管桩基础、钢螺旋桩基础。

这些基础形式安装速度较快，大规模的应用在大型地面光伏系统中。

2太阳能光伏支架在安装当中存在的问题及其解决方法2.1太阳能光伏支架的组件焊接和拼装是太阳能支架的两项重要对接方法。

各类柔性光伏支架介绍

一、柔性支架主要类型近年来，随着国家对于新能源发展的战略调整，光伏发电正成为未来能源发展的重要力量。

随着光伏行业的大力发展，土地、屋顶资源逐渐减少，而很多地势起伏的山地，水位较深的鱼塘，地质条件较差的滩涂，跨度较大的水厂受限于传统光伏支架安装方式而未被充分利用，针对上述问题，采用自重轻的柔性支架，可以较经济的跨越很大跨度，对未来光伏产业的发展具有推动意义。

柔性支架是指以拉索为主要受力构件而形成的预应力结构体系。

它的主要材料是钢材和拉索，按结构形式可分为以下两类：1、以柔性拉索为主的单层悬索结构等柔性体系。

2、由刚性构件与柔性拉索组合而成的索桁架结构、张弦结构等半刚性体系。

-------------------------- ---------------------------------单层悬索结构1、单层悬索结构是一种张力结构，结构体系由平行布置的一系列受拉索作为主要承重构件，索系形成下凹的单曲率曲面，索体两端通过锚固装置固定在支承结构上。

这种结构可以布置成多种形式，构造和计算简单、施工方便，施工效率高。

2、单层悬索结构为全柔性结构，索体刚度低，在不同荷载模式下会呈现不同的形状，在强风作用下，容易丧失稳定，会产生很大的变形，存在组件隐裂风险，在实际应用时对其技术要求较高，并且要求具有相应的抗风措施。

3、索桁架结构是由一系列下凹的承重索、上凸的稳定索以及二者之间的刚性撑杆组成的结构体系。

承重索可设置在稳定索之上或之下，也可相互交叉，索体通过锚固装置固定在支承结构上，承重索抵抗向下的荷载，稳定索抵抗向上的荷载，具有良好的刚度和形状稳定性。

双层索系都需施加预应力，为避免不均匀施加预应力使支承构件产生过大的弯矩和变形，需谨慎确定预应力的施加步骤，严格把控施工质量。

此外为保证双层索系具备较好的刚度和形状稳定性，往往需要施加很大的预应力，会使整体材料的利用率下降。

4、张弦结构一般由上弦刚性构件、下弦高强度拉索以及二者之间的联系撑杆组成的预应力结构体系。

光伏支架分类

光伏支架分类光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。

支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。

2、根据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。

根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。

门舄的益最大価角匿定不变1、最佳倾角固定式先计算出当地最佳安装倾角, 而后全部阵列采用该倾角固定安装, 目前在平顶屋面电站和地面电站广泛使用。

1）平顶屋面-混凝土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础；支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。

a.地脚超逹接b.直接嵌A 基础平顶屋面独立混擬土基础支辈平顶星面电站地面电站混凝土基砒支架混凝土压载支架導旋桩支架冲击桩支架工顶旦固条形:讓土基越黑优点：抗风能力好，可靠性强，不破坏屋面防水结构。

缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。

2）平顶屋面-混凝土压载支架平顶屋面混凝土压载支架优点：混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节省施工时间。

缺点：混凝土压载支架抗风能力相对较差，设计配重块重量时需要充分考虑到当地最大风力。

3）地面电站-混凝土基础支架地面电站混凝土基础支架多种多样，根据不用的项目地质情况，可选择对应的安装方式，以下主要介绍现浇钢筋混凝土基础、独立及条形混凝土基础、预制混凝土空心柱基础等几种最常见的混凝土基础安装形式。

现浇钢筋混凝土基础根据基础形式不同，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆。

光伏支架分类

光伏支架分类光伏建筑设计规范页脚内容1 光伏支架分类光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。

支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。

2、根据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。

根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。

1、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。

光伏建筑设计规范1)平顶屋面-混凝土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础;支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。

优点：抗风能力好，可靠性强，不破坏屋面防水结构。

页脚内容2光伏建筑设计规范缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。

2)平顶屋面-混凝土压载支架优点：混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节省施工时间。

缺点：混凝土压载支架抗风能力相对较差，设计配重块重量时需要充分考虑到当地最大风力。

现浇钢筋混凝土基础根据基础形式不同，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆。

页脚内容3光伏建筑设计规范优点：现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小，造价较低、施工速度快。

光伏支架形式报告

光伏支架形式报告光伏支架是将太阳能电池板安装在地面上或屋顶上的一种支撑结构。

它可以稳固地支撑太阳能电池板，并使其以适当的倾角朝向阳光。

光伏支架形式有多种，主要包括固定式支架、单轴追踪支架和双轴追踪支架三种。

固定式支架是一种最常用的光伏支架形式。

它的特点是结构简单、安装容易、成本较低。

固定式支架通常采用一定角度倾斜安装在地面上或屋顶上，使太阳能电池板能够接收到最大的光照，提高发电效率。

固定式支架不需要进行追踪，只需定期清洁维护即可。

由于其简单的结构和低成本，固定式支架被广泛应用于家庭和商业的光伏发电系统。

单轴追踪支架是一种能够根据太阳的位置自动调整太阳能电池板角度的支架形式。

单轴追踪支架的特点是能够实现日出到日落的自动追踪，确保太阳能电池板始终保持最佳的朝向，最大限度地吸收太阳能。

单轴追踪支架通常采用水平方向旋转，使太阳能电池板保持垂直于太阳位置，最大限度地利用太阳能。

这种支架形式的优点是提高了光伏发电系统的发电效率，增加了发电量，但相应的成本也较高。

双轴追踪支架是一种在单轴追踪的基础上增加了垂直方向调整的支架形式。

双轴追踪支架能够根据太阳的位置自动调整太阳能电池板的水平和垂直角度，使其始终正对太阳方向。

这种支架形式的优点是能够实现全天候的追踪，最大限度地利用太阳能，进一步提高光伏发电系统的发电效率和发电量。

然而，双轴追踪支架相对于固定式支架和单轴追踪支架而言，成本较高，安装和维护也较为复杂。

综上所述，光伏支架形式主要有固定式支架、单轴追踪支架和双轴追踪支架三种。

选择适合的支架形式取决于具体的应用需求和经济考虑。

固定式支架适用于一般的家庭和商业光伏发电系统；单轴追踪支架适用于更高发电效率要求的系统；而双轴追踪支架则适用于对发电效率有更高要求的系统，但相应的成本和安装维护也更高。

在选择光伏支架形式时，应综合考虑发电效率、成本和可行性等因素，选择最适合的支架形式，以便使光伏发电系统能够充分利用太阳能资源，最大化地发电。

光伏支架常用的规格

光伏支架常用的规格
摘要：
1.光伏支架的定义和作用
2.光伏支架的常用类型
3.光伏支架的规格和选择
4.光伏支架的安装和维护
正文：
光伏支架是太阳能光伏发电系统中重要的组成部分，它的主要作用是承载光伏组件，保持组件的稳定性和安全性。

在选择光伏支架时，需要考虑支架的类型、规格、安装和维护等因素。

光伏支架的常用类型包括铝合金支架、钢支架和非金属支架。

铝合金支架具有质量轻、耐腐蚀、强度高等优点，但价格相对较高；钢支架具有成本低、强度高、耐腐蚀性好等优点，但重量较大；非金属支架（柔性支架）主要采用钢索预应力结构，适用于地形复杂的山地、承重较低的屋顶等场景。

在选择光伏支架的规格时，需要根据实际安装场景和需求进行选择。

一般来说，光伏支架的规格包括支架宽度、高度、厚度、间距等参数。

在选择规格时，需要考虑组件的尺寸、安装倾角、风压等因素，以确保支架的稳定性和安全性。

光伏支架的安装和维护也是非常重要的环节。

安装时，需要根据支架的类型和规格进行合理布局，确保组件之间的间距合适，避免遮挡和阴影影响发电效果。

维护时，需要定期检查支架的稳定性、紧固件的松动情况，及时进行加
固和更换，以保证光伏发电系统的正常运行。

光伏支架施工方案

光伏支架施工方案1. 引言随着全球对可再生能源的需求不断增加，太阳能光伏系统的安装量也在迅速增长。

而光伏支架作为太阳能光伏系统的重要组成部分，负责支持光伏组件的安装和固定。

本文将介绍光伏支架的施工方案，包括支架类型、安装步骤以及注意事项。

2. 光伏支架类型光伏支架的类型可以根据材料、安装方式等方面进行分类。

常见的光伏支架类型包括：2.1 地面架地面架是将光伏组件安装在地面上的支架系统。

它适用于大规模的光伏系统，主要用于电站、农田等场所。

屋顶架是将光伏组件安装在建筑物屋顶上的支架系统。

它适用于工业和商业建筑物的屋面，可以最大限度地利用建筑物的空间。

2.3 电杆架电杆架是将光伏组件安装在电杆上的支架系统。

它适用于偏远地区或山区等没有建筑物的地方。

电杆架可以根据需要调整方向角度。

3. 光伏支架施工步骤光伏支架的施工步骤主要包括勘测设计、基础施工、支架组装和固定等过程。

下面将详细介绍每个步骤的操作。

3.1 勘测设计在施工之前，首先需要进行地面或建筑物屋顶的勘测设计。

勘测设计包括确定安装位置、支架类型和布局等内容。

根据勘测设计的结果，可以进行下一步的施工准备。

基础施工是为光伏支架提供稳定的基础支撑。

具体步骤包括：- 清理施工区域，并确保表面平整。

- 根据设计要求，进行地面或建筑物屋顶上的基础施工。

地面架通常需要打地基，而屋顶架则需要安装支撑架。

- 基础施工完成后，需要等待一段时间以确保基础的稳定性。

3.3 支架组装和固定支架组装是将支架零部件组装成完整的支架系统。

具体步骤包括： - 根据设计图纸，按照顺序组装支架零部件。

- 在组装支架的过程中，需要确保零部件的连接牢固，以保证整个支架系统的稳定性。

- 完成支架组装后，需要将光伏组件安装到支架上，并固定在指定位置。

4. 注意事项在光伏支架的施工过程中，需要注意以下几个方面：施工人员需要戴好安全帽、防滑鞋等必要的个人防护装备，确保施工过程中的人身安全。

光伏支架类型及常见问题

光伏支架类型及常见问题光伏支架类型及常见问题光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。

支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。

支架类型支架性能铝合金支架钢支架非金属支架防腐性能一般采用阳极氧化（>15um）；铝在空气中能形成保护膜，后期使用不需要防腐维护；防腐性能好一般采用热侵镀锌（>65um)；后期使用中需要防腐维护；防腐性能较差——机械强度铝合金型材变形量约是钢材的2.9倍钢材强度约是铝合金的1.5倍——材料重量约2.71g/m2约7.85g/m2——材料价格铝合金型材价格约为钢材的3倍——适用项目对承重有要求的家庭屋顶电站；抗腐蚀性有要求的工业厂房屋顶电站强风地区、跨度比较大等对强度有要求的电站——2、根据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。

根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。

1、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。

平顶屋面条形混凝土基础支架a. 地脚螺栓连接b. 直接嵌入基础平顶屋面独立混凝土基础支架平顶屋面混凝土基础支架安装方式优点为抗风能力好，可靠性强，不破坏屋面防水结构；缺点为需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。

光伏支架分类

光伏支架分类光伏支架分类光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。

支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。

2、根据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。

根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。

1、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。

1)平顶屋面-混凝土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础;支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。

优点：抗风能力好，可靠性强，不破坏屋面防水结构。

缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。

2)平顶屋面-混凝土压载支架优点：混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节省施工时间。

缺点：混凝土压载支架抗风能力相对较差，设计配重块重量时需要充分考虑到当地最大风力。

现浇钢筋混凝土基础根据基础形式不同，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆。

优点：现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小，造价较低、施工速度快。

缺点：现浇钢筋混凝土基础施工易受季节和天气等环境因素限制，施工要求高，一旦做好后无法再调节。

光伏支架分类及特点

光伏支架分类与特点1地面式光伏支架1.1地面双柱支架◆兼容性强：可用于组件的不同排列方式〔两排竖装、多排横装〕,实现任意更换；◆人性化设计：所有零件"零焊接",所有零部件采用紧固件连接,安装方便快捷；◆成本低廉：所有零部件均为标准尺寸,可使用流水线作业,规模化生产,降低成本；◆适用范围广：山地、平原、丘陵均可使用,不破坏植被,保护环境；◆基础要求：适用于螺旋桩、水泥预埋桩等.1.2地面单柱支架◆安装便捷：结构简单,操作方便,安装技术要求低,安装效率高；◆强度高：采用大截面型材或合金钢,强度更高,抗风、雪压更强；◆兼容性强：可用于不同排列方式,任意组合；◆长寿命,更环保：表面热镀锌处理,耐腐蚀性强,无污染,可循环利用,无材料浪费；◆适用范围广：平原、河塘、沼泽均适用,对土质无要求,可实现农光互补、渔光互补,实现发电、农渔双丰收,高效利用可耕地.2屋面式支架2.1金属屋面支架◆安装便捷：特有的铝合金轨道、各型卡扣,适应性广,无需现场加工,安装方便快捷；◆轻量化设计：采用优质铝合金材料,采用力学优化,重量更轻；◆长寿命,更环保：采用304不锈钢紧固件,铝合金钝化处理,寿命更长,可循环利用,更加环保；2.2平面屋顶支架◆安装便捷：标准化零件,外观简洁,安装方便；◆材质种类丰富：可提供合金钢、结构钢、铝合金等材质支架,能满足不同屋顶强度要求；◆支架方式灵活：根据不同屋面承重、排水要求,提供负重式、化学锚栓式固定方式.3大棚式系统◆样式多：纯农业大棚式、农业大棚与阳光棚互补式；◆安装便捷：全安装式设计,现场不需加工,降低现场安装难度,施工速度块；◆寿命长：热镀锌处理,耐腐蚀型强,安全环保,寿命更长；◆环境可调：大棚环境、湿度可人工调节,适用于发展现代化农业.温室观光大棚温室观光大棚蘑菇棚蘑菇棚◆水面漂浮式支架◆安装便捷：浮筒标准化生产,安装简单快捷；◆寿命长：浮筒采用改良高密聚乙烯,耐候性、抗紫外线、高低温适应能力更强,寿命更长；◆轻量化设计：支架采用纯塑料安装或高强钢、铝合金等,重量更轻,成本更低,抗风、雪压能力更强；◆固定方式灵活：可采用锚栓、打桩、缆绳等固定方式,适应水位不断变化；◆限制少：目前国内光伏场地不断减少,我国有广阔的水面,发展漂浮式水面支架,可以减少水量蒸发,抑制藻类生长,降低光伏组件温度,提高单位面积发电量；树脂制浮体架台。

2022年光伏支架的类型及其优缺点比较

光伏支架的类型及其优缺点比较目前应用较多的光伏支架类型有固定支架、手动可调支架、跟踪支架三类。

固定支架的支架倾角不可调，组件全年接收的辐射值相对其他两种支架形式最低，其运维费用也最低；手动可调支架全年可根据季节调整阵列倾角 2 次或 4 次，组件接收的辐射值较固定支架高，但支架调整的人工费用较高，且支架成本也较固定支架高；跟踪式支架则可根据太阳入射光线方向调整自身的角度，使得组件获得的辐射值最大，但跟踪系统的支架费用在三者中为最高，且跟踪系统机械故障率高。

跟踪系统根据旋转轴的数量分为单轴跟踪系统和双轴跟踪系统两类，单轴跟踪系统根据应用场地的纬度分为平单轴和斜单轴跟踪系统。

一、固定支架光伏组件的安装，考虑其可安装性和安全性，目前技术最为成熟、成本相对最低、应用最广泛的方式为固定式安装。

该方式将太阳能电池方阵按照一个固定的对地角度和固定的方向安装。

这种方式具有安装简单、运行维护方便等优点。

图1 固定式光伏支架二、倾角可调式支架基于倾角可调式固定支架安装的光伏方阵年发电量比倾角固定式安装的方阵会有一定的提高。

具体项目实施时，会根据电站所在地辐射量等气象条件考虑角度调节范围，以及调节形式（连续可调/间断可调），间断可调式稳定性较高，成本相对较低。

但其成本相对于倾角固定式支架稍高，另外后期维护成本相对固定式较高，电站投产运营后，运营成本相对固定式也较高。

图2 固定可调光伏支架三、单轴跟踪单轴自动跟踪器用于承载传统平板光伏组件，可将日均发电量提高5~15%。

如果单轴的转轴与地面所成角度为0度，则为水平单轴跟踪；如果单轴的转轴与地面成一定倾角，光伏组件的方位角不为0，则称为极轴单轴跟踪。

对于北纬30~40度的地区，采用水平单轴跟踪可提高发电量约5~10%左右，采用极轴单轴跟踪可提高发电量约8~15%左右。

但与水平单轴跟踪相比，极轴单轴跟踪的支架成本较高，抗风性相对较差，一般单轴跟踪系统多采用水平单轴跟踪的方式。
