建筑边坡设计方案建筑边坡设计方案是指在建筑物周边设计坡度和护坡措施,以确保建筑物的稳定和安全。

边坡设计方案需要考虑土质条件、气候条件、设计荷载等多个因素,以保证边坡的稳定性和抗坍性。

首先,边坡设计方案需要考虑土质条件。

不同的土质条件对边坡的设计和施工都会有不同的要求。

比如,在黏土地区,坡度要求相对较小,以免发生土体坍塌;而在砂质地区,可以适当增加坡度,增加边坡的稳定性。

其次,边坡设计方案还需要考虑气候条件。

气候条件会对边坡的稳定性产生一定的影响。

比如,降雨量大、频繁的地震等自然灾害会增加边坡的稳定性的要求。

因此,在气候条件较为恶劣的地区,需要采取更加严格的边坡设计措施,如加固边坡、设置护坡结构等。

设计荷载也是边坡设计方案考虑的重要因素。

建筑物的自重、使用荷载等会对边坡的稳定性产生影响。

因此,在设计边坡时,需要根据建筑物的类型和使用要求确定设计荷载,并保证边坡的稳定性满足要求。

边坡设计方案还要考虑边坡的坡度。

边坡的坡度应根据土质条件、荷载条件等因素确定。

坡度过大会增加边坡的坍塌风险,而坡度过小则会浪费用地空间。

因此,在设计边坡时,需要综合考虑诸多因素,确定合适的坡度。

此外,护坡措施也是边坡设计方案中的重要内容。

护坡措施可以保护边坡免受外力的破坏,增加边坡的稳定性。

常见的护坡措施包括设置防护砖、拦土墙、铺设防倾斜网等。

综上所述,边坡设计方案是保证建筑物稳定和安全的重要环节。

在考虑土质条件、气候条件、设计荷载等因素的基础上,确定合适的边坡坡度,并采取相应的护坡措施,以提高建筑物的稳定性和抗坍性。

边坡设计方案是建筑工程中不可缺少的环节,需要专业人员进行设计和施工,以确保建筑物的可靠性和安全性。

边坡设计方案方案

边坡设计方案方案

边坡设计方案方案Document number:PBGCG-0857-BTDO-0089-PTT1998xx市xxxx项目北面地块高边坡设计方案(方案三)xxxx 2015年5月15日建筑边坡设计方案总说明一、工程概况市xxxx项目位于xx市北偏西约15公里的平而关村,本工程属xx市xxxx 项目的一部分,位于平而河大桥北端国境线东侧,制度建场地为紧靠平而河的自然边坡,场地及其附近地面标高约130-240m,地形自然坡度为20°-40°。

建筑场地规划设计红线东西长约260m,南北宽约120m,面积28992m2,主体建筑是东西长102m,南北宽60m,高为4层的联检大楼,现已完成口岸通道道路。

红线西侧10m为中越1035号界碑。

因现有红线范围难以容下拟建的建筑设施,业主要求,北面边坡坡脚从红线起向北切坡,西面边坡坡顶边线距国境线留10m 的保护距离,由上往下切坡,切坡尽量少占用红线范围内的场地。

本场地的东侧临冲沟以填方为主,西侧及北侧将切出总长约230m,最大切坡高度约53m的建筑边坡。

西侧及北侧高边坡开挖支护为本设计范围。

2. 本工程场地整平标高米,建筑边坡坡脚整平标高为米。

坡脚处原地面高程为154-188米(未计入放坡增加),坡脚处最大垂直高度约34米。

3.本工程设计采用:下部直立排桩式锚杆挡墙,上部切坡格构式锚杆挡墙,坡顶,坡脚截排水系统。

4.本工程设计使用年限:50年。

二、设计依据及参考资料一)本工程设计主要依据1. 建筑边坡工程技术规范 GB50330-20132. 建筑地基基础设计规范 GB50007-20113. 锚杆喷射混凝土支护技术规范 GB50086-20114. 混凝土结构设计规范 GB50010-20105. 岩土工程勘察规范 GB50021-2001(2009年版)6. 建筑抗震设计规范 GB50011-20107. xx平而关联检楼边坡工程地质勘察报告8.甲方提供的电子地形图,用地红线图,总平竖向图等相关资料。

边坡设计方案

边坡设计方案

边坡设计方案边坡设计方案1. 简介边坡是指沿道路、铁路、水电工程等工程建设项目路段两侧山地的侧面。

边坡设计方案是为了确保边坡的稳定性和安全性,减少边坡滑坡、塌方等地质灾害的发生而制定的一系列设计计划和措施。

本文档将介绍一种常见的边坡设计方案,包括边坡选址、边坡稳定性分析、护坡方式选择等方面的内容。

2. 边坡选址边坡选址是边坡设计的第一步,合理的选址将有助于减少后续工程的风险和成本。

在进行边坡选址时,需要考虑以下几个方面:2.1 地质条件地质条件是决定边坡稳定性的重要因素之一。

在选择边坡位置时,需要考察地质构造、岩性、土层厚度等。

一般情况下,边坡应尽量选择在工程地质条件好的区域。

2.2 水文地质条件水文地质条件对边坡稳定性也有重要影响。

在选址时,需要考虑降雨量、地下水位、河流湖泊的位置等水文地质条件,并确定合理的排水方案。

2.3 工程建设条件工程建设条件包括交通运输、供电、供水等基础设施的设施条件。

在选址时,需要综合考虑工程建设条件,并选择能够满足基础设施需求的边坡位置。

3. 边坡稳定性分析边坡稳定性分析是边坡设计的核心内容之一。

通过边坡稳定性分析,可以评估边坡在各种外力作用下的稳定性,并确定合理的设计参数和护坡措施。

3.1 荷载分析荷载分析是边坡稳定性分析的关键环节。

在进行荷载分析时,需要考虑重力荷载、地震荷载等,以及水荷载、雪荷载等特殊荷载。

通过合理的力学模型和计算方法,可以得到边坡的受力状态和应力分布。

3.2 强度分析强度分析是边坡稳定性分析的另一个重要方面。

通过强度分析,可以评估边坡材料的抗剪强度、抗压强度等力学性能。

同时,还需要考虑边坡材料的变形性能,并进行合理的变形分析。

3.3 稳定性分析在荷载和强度分析的基础上,可以进行整体的边坡稳定性分析。

常用的稳定性分析方法有切片法、限平衡法、有限元法等。

通过稳定性分析,可以评估边坡的滑动安全系数、翻滚安全系数等指标。

4. 护坡方式选择根据边坡稳定性分析的结果,可以确定合适的护坡方式。

边坡设计方案

边坡设计方案

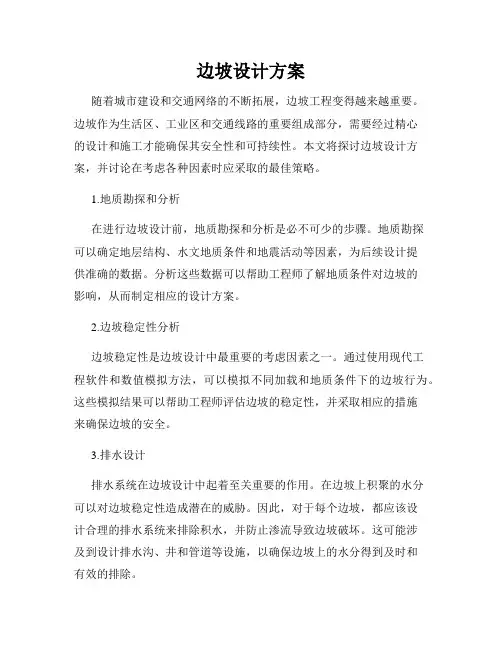

边坡设计方案随着城市建设和交通网络的不断拓展,边坡工程变得越来越重要。

边坡作为生活区、工业区和交通线路的重要组成部分,需要经过精心的设计和施工才能确保其安全性和可持续性。

本文将探讨边坡设计方案,并讨论在考虑各种因素时应采取的最佳策略。

1.地质勘探和分析在进行边坡设计前,地质勘探和分析是必不可少的步骤。

地质勘探可以确定地层结构、水文地质条件和地震活动等因素,为后续设计提供准确的数据。

分析这些数据可以帮助工程师了解地质条件对边坡的影响,从而制定相应的设计方案。

2.边坡稳定性分析边坡稳定性是边坡设计中最重要的考虑因素之一。

通过使用现代工程软件和数值模拟方法,可以模拟不同加载和地质条件下的边坡行为。

这些模拟结果可以帮助工程师评估边坡的稳定性,并采取相应的措施来确保边坡的安全。

3.排水设计排水系统在边坡设计中起着至关重要的作用。

在边坡上积聚的水分可以对边坡稳定性造成潜在的威胁。

因此,对于每个边坡,都应该设计合理的排水系统来排除积水,并防止渗流导致边坡破坏。

这可能涉及到设计排水沟、井和管道等设施,以确保边坡上的水分得到及时和有效的排除。

4.边坡保护措施边坡保护措施是确保边坡长期稳定性的重要因素。

根据边坡的特点和地理环境,可以采取各种措施,如设置护坡、加固锚杆和植被复绿等。

这些措施可以增加边坡的抗滑性和抗冲刷性,减少地质灾害的发生。

5.环境影响评估在进行边坡设计时,应考虑到对环境的潜在影响。

设计方案应该尽量减少对自然环境的破坏,并在可能的情况下保护当地的生态系统。

这可能需要进行环境影响评估,以确定设计方案可能引起的环境问题,并提出相应的改进和补救措施。

6.施工监控边坡设计不仅仅止于理论计算和方案制定,还需要在施工过程中进行有效的监控。

监控可以帮助工程师了解施工质量和边坡行为的实际情况,并及时采取措施来解决可能出现的问题。

定期的检查和监控可以确保边坡在使用过程中始终保持安全和稳定。

综上所述,边坡设计是一个复杂而细致的过程,需要全面考虑地质条件、排水和环境等多个因素。

浅析边坡工程设计方案

浅析边坡工程设计方案

浅析边坡工程设计方案一、边坡工程设计方案的基本内容1.1 边坡工程的基本条件在进行边坡工程设计方案时,首先需要对当地的地质条件、地形特点、水文地质条件等进行充分的了解与分析。

只有通过对工程所处地域的基本条件有一个全面的了解,才能够为设计方案的制定提供准确可靠的数据基础。

1.2 边坡工程的设计要求设计方案中需要考虑到边坡工程的整体要求,包括在不同地质条件、地形特点和地理环境下对边坡工程的设计标准、稳定性要求、防护措施等方面的要求。

边坡工程设计方案必须立足于预防自然灾害,保障人民群众的生命财产安全为出发点,科学合理地确定相应的设计标准和防护措施。

1.3 边坡工程的设计原则在设计方案中,需要考虑到边坡工程设计的各项原则。

包括合理利用不同地质条件与地形特点,合理确定不同类型边坡工程的设计方案。

同时,在设计方案中也需要考虑到边坡工程的经济性与可行性。

设计方案需要尽量通过科学技术手段,降低工程造价,提高建设效益。

1.4 边坡工程的设计方法在设计方案中需要明确选用的设计方法。

边坡工程设计方法是指在设计过程中所采用的技术方法和手段。

常用的设计方法包括有限元分析法、有限差分法、解析法等。

根据具体的边坡工程的特点,选择合适的设计方法是设计方案制定的一个重要内容二、边坡工程设计方案的制定过程2.1 调研与勘察在进行边坡工程设计方案时,首先需要对工程所处地域的地质条件、地形特点、水文地质条件等进行调研与勘察。

只有通过对现场实际情况的了解,才能够为设计方案的制定提供准确可靠的数据基础。

2.2 数据分析与评价在充分了解现场实际情况后,需要对所获得的数据进行系统分析与综合评价。

包括对地质条件、地形特点、水文地质条件等方面进行全面的评估,明确工程所面临的各种风险与问题。

2.3 设计方案的制定在对现场实际情况有一个充分的了解与评价后,设计方案的制定是一个关键的环节。

设计方案的制定需要结合现场实际情况,科学合理地确定不同类型边坡工程的设计方案,并明确设计原则、设计要求和设计方法。

边坡专项设计方案

边坡专项设计方案

一、工程概况本工程位于我国某地区,全长XX公里,为XX级公路。

由于地质条件复杂,沿线存在多处高边坡,为确保道路安全、稳定,特制定本边坡专项设计方案。

二、设计原则1. 确保边坡稳定:根据地质勘察报告,对高边坡进行稳定性分析,确保边坡在设计使用年限内保持稳定。

2. 优化设计方案:综合考虑地形、地质、环境等因素,优化设计方案,降低工程成本。

3. 确保施工安全:针对高边坡施工特点,制定安全施工措施,确保施工安全。

4. 保护生态环境:在施工过程中,尽量减少对生态环境的破坏,实现生态保护与工程建设的和谐统一。

三、边坡设计1. 边坡类型:根据地质勘察报告,本工程高边坡主要分为以下几种类型:(1)陡坡:坡度大于45°,采用锚杆框架支护。

(2)斜坡:坡度介于30°-45°,采用重力式挡墙支护。

(3)缓坡:坡度小于30°,采用植草、喷播等生态护坡措施。

2. 边坡设计参数:(1)边坡坡度:根据地质条件和稳定性分析,边坡坡度控制在45°以内。

(2)边坡高度:根据地质条件和道路线形,边坡高度控制在20m以内。

(3)边坡宽度:根据边坡类型和地质条件,边坡宽度控制在3-5m。

四、施工方案1. 施工准备:(1)成立高边坡施工项目部,负责施工过程中的组织、协调、管理。

(2)编制详细的施工方案,明确施工工艺、施工流程、施工进度等。

(3)对施工人员进行岗前培训,提高施工人员的安全意识和技能。

2. 施工工艺:(1)锚杆框架支护:先进行边坡清理,然后钻孔、注浆、锚杆安装、框架梁焊接等工序。

(2)重力式挡墙支护:先进行基础开挖、基础处理、墙体砌筑等工序。

(3)生态护坡:先进行边坡清理、植草、喷播等工序。

3. 施工进度:(1)边坡清理:XX天内完成。

(2)锚杆框架支护:XX天内完成。

(3)重力式挡墙支护:XX天内完成。

(4)生态护坡:XX天内完成。

五、安全措施1. 加强施工人员安全教育,提高安全意识。

边坡工程施工设计组织方案

边坡工程施工设计组织方案

边坡工程施工设计组织方案一、项目概况本项目位于XX省XX市,是一项xx公里的公路工程,包括道路、桥梁、边坡、排水及绿化等多个工程。

其中,边坡工程是整个工程的重点之一,对于保障道路的安全畅通具有重要意义。

本项目边坡工程主要涉及边坡开挖、填方、护坡及排水等工作,施工难度较大,需要采取合理的组织方案来确保工程的顺利进行。

二、施工设计组织方案1. 施工准备阶段在进入施工现场前,需要进行详细的施工准备工作。

首先,对施工现场进行详细的勘察和测量,了解边坡的地质情况、地形特点、水文条件等,并根据调查结果进行施工设计。

同时,对施工现场进行环境评估,了解周边环境情况,确保施工不会对环境造成影响。

在施工准备阶段,还需要组织现场人员进行安全培训,制定施工安全计划和应急预案,确保施工期间安全生产。

2. 边坡开挖在进行边坡开挖工作时,需要按照施工设计要求,采取适当的开挖方法和设备,确保开挖施工的安全及高效进行。

在开挖过程中,应根据边坡的地质情况和设计要求进行分块开挖,及时清理边坡上的杂物和碎石,并对裸露的边坡进行防护,以减少边坡坍塌的可能性。

在开挖完成后,需及时对开挖面进行检查和处理,保证边坡的稳定性。

3. 边坡填方在进行边坡填方工作时,需要依据施工设计对填方坡度、厚度等进行控制,并使用符合要求的填方材料。

在填方施工过程中,需进行分层压实,保证填方的稳定性和坚实度。

同时,需要对填方面进行及时的排水处理,防止填方后发生外渗或渗漏现象。

4. 边坡护坡边坡护坡工作是保证边坡稳定性的关键环节。

在进行护坡工作时,需严格按照设计要求进行护坡结构的设置,并使用符合要求的护坡材料。

在进行护坡施工前,需对护坡材料进行检查,确保护坡材料的品质及货物的质量。

在护坡施工过程中,需精确控制护坡结构的安装位置及深度,保证护坡结构的牢固性及稳定性。

同时,需注意护坡结构与地基的结合,以保证护坡的整体性和稳定性。

5. 边坡排水在边坡工程施工中,排水工作是必不可少的一环。

边坡工程设计方案

边坡工程设计方案

边坡工程设计方案一、工程概况本项目为某地区河道旁边坡工程设计,工程所在地为山区,地势陡峭。

由于地质条件的特殊性以及降雨等原因,河道旁边坡易发生滑坡和崩塌现象,存在一定的安全隐患。

为了保障周边居民的生命和财产安全,本项目旨在进行边坡工程设计,提高边坡的稳定性和抗滑性,保障周边地区的安全。

二、工程背景1. 项目地理位置本项目所在地位于某山区,地势陡峭,河道穿行其中,周边居民密集,交通便利。

然而,由于地质构造特殊以及气候等因素的影响,河道旁边坡存在一定的滑坡和崩塌风险,给周边居民的生命和财产造成了一定的威胁。

2. 项目背景根据当地政府的相关要求,为了保障周边居民的生命和财产安全,需要对河道旁边坡进行工程设计,提高其稳定性和安全性。

本设计方案旨在优化边坡工程设计方案,提高边坡的抗滑性和稳定性,为周边居民提供更安全的居住环境。

三、工程设计原则1. 安全第一在边坡工程设计中,安全是首要考虑的因素。

设计方案需保证边坡的稳定性和抗滑性,避免发生滑坡和崩塌等不安全现象。

2. 生态环保在工程设计中要注重生态环境的保护,减少对周边生态环境的影响,尽量减少土地开挖和破坏生物栖息地。

3. 经济合理在保证边坡工程安全的情况下,尽量减少工程造价,提高工程的经济效益。

四、边坡工程设计方案1. 地质勘测和分析首先进行周边地质勘测和分析,了解边坡的地质构造和物理特性,确定边坡的稳定性指标和设计参数。

根据地质勘测和分析结果,确定边坡的稳定性分析方法和设计参数。

2. 边坡结构设计根据地质勘测和分析结果,设计边坡的支护结构和防护措施。

在保证边坡稳定性的前提下,选用适当的支护结构,提高边坡的抗滑性和稳定性。

3. 抗滑设施设计在边坡设计中,设置合理的抗滑设施,如护坡网、挡土墙等,提高边坡的抗滑性和抗冲击性。

4. 植被恢复和生态保护在工程设计中,注重对周边生态环境的保护,对边坡进行植被恢复,减少土地裸露,保护生物栖息地。

5. 施工工艺和管理在工程施工中,严格按照设计方案进行,加强施工过程中的质量管理和安全管理,确保施工的安全和质量。

边坡支护工程设计方案

边坡支护工程设计方案

边坡支护工程设计方案一、项目概况边坡支护工程是为了防止边坡坡体发生滑坡、崩塌等地质灾害,保障道路、铁路、建筑等设施的安全而进行的工程。

本项目位于山区,地势陡峭,坡体易发生滑坡和崩塌,因此需要对边坡进行支护。

本项目的设计目标是保障边坡的稳定,提高周边设施的安全性。

二、地质条件本项目所在地质条件较为复杂,主要由花岗岩、片麻岩、页岩等岩层组成。

地势陡峭,局部坡度较大,季节性降雨较多,易发生地质灾害。

三、边坡支护设计方案1. 边坡稳定分析首先进行边坡的稳定性分析,采用有限元分析方法对边坡进行模拟,分析坡体的受力情况,确定坡体的稳定性,得出坡体的最大受力点和滑坡的可能位置。

2. 边坡支护形式选择根据边坡的稳定性分析结果,选择适合的支护形式。

主要考虑采用护岩网、喷锚杆、挡墙等方式进行支护,结合边坡的具体情况和实际施工难度,确定最佳的支护形式。

3. 边坡支护方案设计根据支护形式选择的结果,进行详细的支护方案设计。

包括支护结构的布置、尺寸、材料选择、施工工艺等内容,确保支护结构的稳定性和安全性。

4. 施工工艺流程设计根据支护方案设计,制定详细的施工工艺流程。

包括施工顺序、施工方法、材料使用要求等内容,确保施工过程中的安全和质量。

5. 施工监控方案制定详细的施工监控方案,包括监控点的设置、监控频次、监控方法等内容,确保施工过程中的质量控制和安全监测。

6. 完善的验收标准制定边坡支护工程的验收标准,包括工程质量验收标准、安全验收标准等内容,确保工程完工后的质量和安全。

四、总结边坡支护工程设计方案的实施需要充分考虑地质条件、边坡稳定性分析、支护形式选择、支护方案设计、施工工艺流程设计、施工监控方案、验收标准等多方面因素。

通过合理的设计和严格的施工管理,可以保证边坡支护工程的成功实施,提高周边设施的安全性,保障人民生命财产的安全。

边坡治理工程方案设计

边坡治理工程方案设计

边坡治理工程方案设计一、项目概况边坡治理工程是指对山体边坡的稳定性进行评估和改善的工程,针对边坡可能出现的滑坡、崩塌和侵蚀等问题,采取相应的治理措施,保障边坡的安全稳定。

本文旨在针对某一具体边坡进行治理工程方案设计。

二、边坡调查1.地质调查:对边坡所在地区的地质情况进行详细调查,包括构造地质、岩土工程地质、水文地质等方面的情况。

2.地形测量:通过测量采集边坡所在地形的地形图,并评估地形对边坡稳定性的影响。

3.水文调查:对降雨、地下水位等水文条件进行调查,评估水文条件对边坡稳定性的影响。

三、边坡稳定性评估1.边坡稳定性分析:通过对地质、地形和水文情况进行分析,评估边坡的稳定性情况,确定边坡的稳定性等级。

2.边坡稳定性计算:根据边坡的地质和水文条件,进行稳定性计算,确定边坡的稳定性系数。

3.边坡稳定性评估报告:根据稳定性分析和计算结果,编制边坡稳定性评估报告,提出边坡存在的问题及改善建议。

四、边坡治理方案设计1.边坡治理目标:根据边坡的稳定性评估结果,确定边坡治理的目标,包括防止滑坡、控制土壤侵蚀、加固边坡等。

2.边坡治理方案:根据边坡的具体情况,设计相应的边坡治理方案,包括土工加固、植被覆盖、排水设施等。

五、边坡治理工程设计1.土工加固设计:针对边坡的具体情况,设计土工加固方案,包括挡土墙、护坡、梯田等。

2.排水设施设计:设计排水设施,包括排水沟、排水管道等,以排除地下水对边坡的影响。

3.植被覆盖设计:设计植被覆盖方案,选择适宜的植被种类,加强边坡的护坡功能。

六、边坡治理工程施工1.土工加固施工:根据设计方案进行土工加固施工,保障施工质量,加固边坡。

2.排水设施施工:按照设计方案进行排水设施施工,保障边坡的排水畅通。

3.植被覆盖施工:根据设计方案进行植被覆盖施工,加强边坡的护坡功能。

七、边坡治理工程监测1.边坡监测点设置:根据边坡治理工程设计方案,设置边坡监测点,监测边坡的位移、裂缝、地下水位等情况。

边坡支护设计方案

边坡支护设计方案

边坡支护设计方案修整坡面后坡面采取锚杆+格构梁+挂钢筋网硬化支护。

1、灌浆锚杆坡面灌浆锚杆均为全长粘结式锚杆,采用机械成孔,成孔深度大于设计锚杆长度0.5m以上,灌注水泥砂浆,强度等级为M30;拉筋采用Φ28(HRB400)螺纹钢,拉杆每隔2m设置导中支架。

坡面锚杆入射角均为20°;锚杆长度为6.0~12.0m,遇岩石而未达到设计深度时入岩深度不小于 3.0m,且保证锚杆总长度不小于 6.0m,孔径110mm/130mm,除顶层锚杆外水平和垂直间距均为2.0m。

2、格构梁二级边坡钢筋混凝土格构:支模浇筑,格构梁间距 2.0×2.0m,格构梁断面规格0.30(厚)×0.30m,其中嵌入坡面0.15m,格构呈方形布置,顶、底设置连梁,达到连接各部格构梁的整体效果。

平台及坡脚处设置底梁,底梁短边规格为0.30(厚)×0.70cm(高),底梁与格构梁同时浇注,详大样图。

一级边坡钢筋混凝土格构:支模浇筑,格构梁间距 2.0×2.0m,格构梁断面规格≥0.40(厚)×0.30m,其中嵌入坡面0.10m,格构呈方形布置,顶、底设置连梁,达到连接各部格构梁的整体效果。

格构梁厚度≥0.40m,但每段的具体厚度因地形而异,需保证格构梁面层倾角≤60°,且格构梁需嵌入原状土不少于100mm,格构梁中主筋配筋间距按@150增加。

平台及坡脚处设置底梁,底梁短边规格为0.30(厚)×0.70cm(高),底梁与格构梁同时浇注,详大样图。

3、挂钢筋网硬化坡顶格构梁顶部与既有截水沟之间及BB’-CC’坡段一级边坡(坡高小于1.5m的区域)采用钢筋网C25混凝土硬化。

(1)挂网喷射混凝土:采用8@200×200mm钢筋网,喷射C25混凝土厚度为150mm。

(2)坡面按水平、竖向3000mm间距设置PVC泄水管,上下排泄水管呈方形布置;泄水管孔径100mm,泄水管内径40mm,倾角为5°,入土400mm。

边坡设计方案

边坡设计方案

边坡设计方案引言边坡是指山体或者其他土体在自然或人为的作用下发生滑塌、坍塌、侵蚀等现象的斜坡地形。

在工程建设中,如道路、铁路、堤坝等的施工过程中,边坡设计是非常重要的一项工作。

边坡设计方案的合理与否,直接关系到工程的安全性和稳定性。

本文将介绍边坡设计方案的基本原则、设计流程以及一些常用的边坡加固方法。

一、边坡设计的基本原则边坡设计方案的制定需要符合以下基本原则:1. 安全性原则:边坡设计方案必须满足工程的安全性要求,即在满足使用功能的基础上,保证施工过程和使用阶段的安全。

2. 经济性原则:边坡设计方案应尽可能减少施工和维护成本,提高工程的经济效益。

3. 美观性原则:边坡设计方案应符合工程所在地的自然环境和景观要求,不影响周边生态环境的协调发展。

二、边坡设计方案的流程边坡设计方案的制定一般包括以下几个步骤:1. 地质勘查:通过地质勘查,了解边坡工程所处地质条件,包括土壤类型、岩石特性、水文地质条件等,为后续的设计提供准确的基础数据。

2. 边坡稳定性分析:根据地质勘查的结果,对边坡的稳定性进行分析,包括边坡的滑动稳定性、抗剪强度、局部稳定性等。

常用的稳定性分析方法有极限平衡法、有限元法等。

3. 边坡设计参数的确定:根据稳定性分析的结果,确定边坡设计的重要参数,如边坡的坡度、高度、坡面角、坡面防护等。

4. 边坡加固方案的选择:针对边坡稳定性问题,选择合适的加固方案。

常用的加固方法包括加设垫层、加固桩、植被覆盖等。

5. 方案评价和优化:对设计方案进行评价和优化,确定最优的边坡设计方案。

评价指标可以包括安全性、经济性、施工难度等。

6. 施工图纸的制定:根据最终的设计方案,制定详细的施工图纸,包括边坡的剖面图、平面图等。

三、常用的边坡加固方法1. 加设垫层:通过在边坡上增加一层垫层,改变边坡的水土条件,提高边坡的稳定性。

垫层可以选择砂土、碎石等材料,厚度一般为1-2米。

2. 加固桩:在边坡中设置桩体,通过桩与土体的相互作用,提高边坡的抗滑能力。

边坡治理设计方案

边坡治理设计方案
三、治理原则
1.科学性:依据地质勘察成果,采用先进技术手段,确保治理方案的科学合理。
2.安全性:以人民群众生命财产安全为核心,确保治理措施的安全可靠。
3.综合性:结合边坡实际情况,采取多种治理手段,实现综合治理。
4.可持续性:充分考虑环境保护,提高边坡区域的生态功能和景观效果。
四、治理范围与内容
1.治理范围:本方案治理范围为XX边坡区域。
3.排水系统设计
(1)地表排水:设置截水沟、排水沟等,防止地表水侵入边坡。
(2)地下排水:采用盲沟、渗井等设施,降低地下水位,减小水压力。
4.绿化及生态修复
(1)植被种植:选择适应当地气候和土壤条件的植物,进行边坡绿化。
(2)土壤改良:采用生物有机肥、微生物菌剂等,改善土壤性质,提高土壤肥力。
(3)生态护坡:采用生态混凝土、土工材料等,实现边坡生态修复。
(完)
第2篇
边坡治理设计方案
一、项目概述
鉴于我国基础设施建设的快速推进,边坡稳定性问题日益引起广泛关注。为保障人民生命财产安全,减少因边坡失稳引发的环境破坏和财产损失,特制定本边坡治理设计方案。
二、治理目标
1.确保边坡稳定性,消除潜在安全隐患。
2.提高边坡区域生态环境质量,促进生态恢复。
3.实现治理工程的经济、高效、环保。
2.施工进度:制定合理的施工计划,确保工程按期完成。
3.质量控制:严格执行国家及行业标准,加强施工现场监管,确保工程质量。
4.安全管理:建立健全安全生产责任制,落实安全措施,预防安全事故。
5.环境保护:加强施工现场环境保护,降低施工对周边环境的影响。
七、投资估算与经济效益分析
1.投资估算:依据治理措施,编制工程量清单,进行投资估算。

边坡支护设计方案

边坡支护设计方案

边坡支护设计方案在边坡支护设计中,要考虑边坡的稳定性和安全性,选择合适的支护结构和材料,以及正确施工和维护等因素。

下面是一个关于边坡支护设计的700字方案。

一、设计依据1. 《国家岩土工程施工质量验收标准》和《边坡支护工程设计细则》等相关法规及标准;2. 地质勘察报告、地形图、地质图等资料;3. 设计要求:确保边坡稳定,减少土方工程量。

二、设计内容1. 边坡支护结构:选择适合该边坡的支护结构,综合考虑边坡高度、坡度、地质条件、土壤类型等因素。

考虑采用以下支护结构之一:(1) 钢筋混凝土挡墙:适用于较高边坡和土质较差的情况。

(2) 岩石锚杆:适用于岩石边坡,增加边坡的稳定性。

(3) 袋装土工格栅:适用于土质较好的边坡,可以通过土工格栅防止边坡滑动。

2. 材料选择:(1) 钢筋混凝土挡墙:选择抗压强度高、耐久性好的混凝土和钢筋;(2) 岩石锚杆:选择符合设计要求的高强度锚杆材料;(3) 袋装土工格栅:选择高强度、耐腐蚀、经久耐用的土工格栅材料。

3. 支护设计参数:根据现场地质条件和设计要求,确定支护设计参数,包括钢筋混凝土挡墙的高度、厚度和钢筋配筋等;岩石锚杆的深度、间距和荷载等;袋装土工格栅的高度、宽度和长度等。

4. 施工和维护要求:(1) 施工过程中,要按照设计要求进行施工,并进行质量检查和验收;(2) 完工后,要及时开展边坡支护的日常维护工作,定期巡视边坡稳定性,并采取必要措施,如清理排水系统和防止边坡上的堆积物等。

三、设计实施方案根据实际情况,选择了钢筋混凝土挡墙作为边坡支护结构。

具体方案如下:1. 根据地质勘察资料和设计要求,确定钢筋混凝土挡墙的高度为10米,厚度为1米,采用钢筋混凝土材料C30,配筋按照标准要求;2. 根据边坡的地形和地质条件,设计了锚杆长度为8米,间距为2米,采用高强度锚杆材料,保证边坡的稳定性;3. 选择了经久耐用的袋装土工格栅材料,高度为2米,宽度为3米,长度根据设计要求确定;4. 在施工过程中,要严格按照设计要求进行施工,确保支护结构的质量。

边坡治理设计方案

边坡治理设计方案

边坡治理设计方案1. 引言边坡是指山坡、河岸等地表在斜坡上的段落,由于地质条件、气候变化等因素的影响,边坡可能存在坡体不稳定的风险。

为保护人民生命财产安全,边坡治理成为必要的工程措施。

本文将针对一处边坡进行设计方案的提出,以保障边坡的稳定和安全。

2. 边坡状况与问题分析边坡位于某地区的山脚,地势较为陡峭。

经勘测发现,边坡存在以下问题: - 地下水渗出导致土壤湿润,加剧了坡体的不稳定性; - 坡体表层存在裸露的岩石和土壤,易受风雨侵蚀; - 边坡顶部存在不规整的堆积物,增大了坡体滑坡的风险。

3. 目标与原则针对上述问题,我们制定边坡治理的目标与原则: - 目标:实现边坡的稳定和安全,保护周边建筑和人员的安全; - 原则:综合考虑环境、经济和工程技术等多个因素,选取科学合理的治理措施,并确保施工过程中的安全。

4. 治理设计方案为实现边坡的治理目标,我们将采取以下方案:4.1 地下水治理根据地下水的渗漏情况,我们将采取以下步骤进行地下水治理: 1. 清理排水沟:清理排水沟中的杂物和砂石,确保排水通畅; 2. 设计排水系统:根据泥沙流量和地下水位,设计合理的排水系统,包括横向排水管和纵向排水井; 3. 施工排水系统:按照设计要求安装排水管和井,确保排水系统的有效运行。

4.2 坡面保护为了防止坡面受风雨侵蚀,我们将采用以下措施进行坡面保护: 1. 植被覆盖:在坡面种植草坪和灌木,增强土壤的保持力; 2. 搭建防护网:在坡面设置防护网,防止岩石和土壤的冲刷侵蚀; 3. 定期清理:定期清理坡面上的杂物和积水,确保坡面的干燥和通风。

4.3 坡顶整治为减少堆积物对边坡稳定性的影响,我们将进行坡顶整治: 1. 清理堆积物:清理堆积在坡顶的不规整物体,减少坡顶负荷; 2. 护坡建筑:在坡顶建设护坡墙或护坡坝,增加边坡的稳定性; 3. 监测系统:安装边坡位移监测仪器,实时监测坡体的变化,提前采取相应的维护措施。

5. 实施方案基于上述治理设计方案,我们将制定以下实施方案: 1. 开展工程前期准备工作,包括前期调查、风险评估和资金筹措; 2. 招标工程,选择合适的施工单位进行实施; 3. 施工过程中严格按照设计方案进行,确保施工质量; 4. 施工完成后组织验收,确保边坡治理达到预期效果。

边坡设计方案(方案3)

边坡设计方案(方案3)

xx市xxxx项目北面地块高边坡设计方案建筑边坡设计方案总说明一、工程概况1.xx市xxxx项目位于xx市北偏西约15公里的平而关村,本工程属xx市xxxx项目的一部分,位于平而河大桥北端国境线东侧,制度建场地为紧靠平而河的自然边坡,场地及其附近地面标高约130-240m,地形自然坡度为20°-40°。

建筑场地规划设计红线东西长约260m,南北宽约筑是东西长102m,南北宽60m,高为4路。

红线西侧10m为中越103510m东侧临冲沟以填方为主,西侧及北侧将切出总长约2.本工程场地整平标高151.26-154.50154.50米。

坡脚处原地面高程为154-188直高度约34米。

3.坡顶,坡脚截排水系统。

4.本工程设计使用年限:50年。

二、设计依据及参考资料一)本工程设计主要依据1.建筑边坡工程技术规范GB50330-20132.建筑地基基础设计规范GB50007-20113.锚杆喷射混凝土支护技术规范GB50086-20114.混凝土结构设计规范GB50010-20105.岩土工程勘察规范GB50021-2001(2009年版)6.建筑抗震设计规范GB50011-20107.xx平而关联检楼边坡工程地质勘察报告8.甲方提供的电子地形图,用地红线图,总平竖向图等相关资料。

二)设计软件及参考资料1.理正岩土建筑边坡挡土墙设计软件版本6.5DBJ50—201310米,于标高175米处设有1035号界碑。

T2b)全风化泥岩、强风化泥岩、中,平均揭露层厚为1.58m,分布不连续,1.80-22.74m,平均揭露层厚,工程性能一般。

1.34~37.70m,顶面埋深0.00~2.40m,层顶标高162.75~197.52m,层底标高141.99~196.18m,部分钻孔缺失,场地中分布不连续。

容许承载力[σo]=1500kPa,工程性能好。

④层中风化钙质泥岩(T2b):该层揭露厚度 3.10~21.26m,顶面埋深10.85~32.30m,层顶标高165.86~158.09m,层底标高141.28~157.91m,大部分钻孔没有揭露到,场地中分布不连续。

边坡工程全套设计方案

边坡工程全套设计方案

边坡工程全套设计方案一、工程概述边坡工程是指在工程建设中,对山坡、河岸、路堤等地形进行设计和施工,以保证其稳定和安全。

一般包括边坡的地质勘探、设计、施工和监测等工作。

二、地质勘察1.地形地貌调查对工程所在地区的地形地貌进行详细的调查,了解地势起伏、沟谷分布、地质构造等情况,为边坡设计提供重要的信息。

2.地质工程勘察通过勘察采样,分析地层结构、岩性、土质等情况,确定地质条件和工程地质问题,为边坡设计提供依据。

3.水文地质勘察了解地下水情况、地表水情况,分析影响边坡稳定的水文地质条件,为防止边坡滑坡等问题提供依据。

三、边坡设计1.边坡坡度根据地质情况和工程要求确定边坡的坡度,一般分为平缓坡、陡坡、垂直坡等类型。

2.边坡结构根据地质条件和工程要求,确定边坡的支护结构,包括挡土墙、护坡、梯田等。

3.边坡排水设计合理的排水系统,包括排水沟、排水管道等,确保边坡内部水分平衡,防止滑坡、塌方等问题。

四、支护工程根据边坡设计要求,进行支护工程的设计,包括挡土墙、护坡、梯田等结构的具体设计,满足工程稳定和安全的要求。

五、施工方案1.边坡开挖根据设计要求,确定边坡的开挖方案,包括开挖方法、开挖顺序等,确保施工安全和边坡稳定。

2.支护施工按照设计方案进行支护工程的施工,包括挡土墙的砌筑、护坡的铺设、梯田的铺设等,确保支护结构的稳定和牢固。

六、监测方案在边坡施工完成后,进行边坡的监测工作,包括地下水位监测、边坡位移监测、边坡稳定性监测等,及时发现问题并采取相应的措施。

七、安全验收边坡工程验收前,进行对边坡工程的安全检测,确保工程的稳定和安全。

以上就是边坡工程全套设计方案的内容,通过认真勘察、科学设计、严格施工和有效监测,可以确保边坡工程的稳定和安全。

边坡治理设计方案

边坡治理设计方案

边坡治理设计方案摘要边坡是指山体或河堤上的斜坡地表,其稳定性对于保障人民生命财产安全至关重要。

本文将提出一种边坡治理设计方案,旨在改善边坡的稳定性并防止土壤侵蚀和滑坡等地质灾害的发生。

本方案将探讨边坡治理的整体流程和关键步骤,并介绍不同治理方法的优缺点。

1. 引言边坡是山地和河流等地理环境中常见的地形特征。

然而,由于自然力和人为活动的影响,边坡的稳定性可能受到威胁。

土壤侵蚀和滑坡等地质灾害常常会对人民的生命财产安全造成严重威胁。

因此,开发一种科学有效的边坡治理设计方案至关重要。

2. 边坡治理设计流程边坡治理设计一般包括以下几个主要步骤:2.1 边坡勘测边坡勘测是治理设计的首要步骤,通过对边坡进行详细的地质勘测、地形测量和土壤分析,了解边坡的结构特征和稳定性情况。

这将有助于制定有效的边坡治理方案。

2.2 边坡稳定性分析边坡稳定性分析是确定边坡是否存在稳定问题的关键步骤。

通过应用力学原理和数值模拟方法,分析边坡在自然力和外界作用下的稳定性。

根据分析结果可以确定是否需要对边坡进行治理。

2.3 边坡治理方案设计在边坡治理方案设计阶段,根据边坡的实际情况和治理目标,选择合适的治理方法和措施。

常见的治理方法包括护坡、加固、排水等。

设计方案时需要考虑土壤特性、水文条件、地质构造等因素。

2.4 边坡治理方案实施在实施治理方案之前,需要进行相关工程设计和施工准备。

这包括工程量的计算、材料选用、施工方案制定等。

治理方案实施时需要严格遵守相关的技术规范和施工要求,确保治理效果。

2.5 边坡治理效果评估治理方案实施后,需要对边坡进行定期的监测和评估,以确定治理效果是否满足预期目标。

根据评估结果,可以对治理方案进行调整和优化。

3. 边坡治理方法3.1 护坡护坡是一种常见的边坡治理方法,通过设置护坡结构如混凝土护坡、石笼护坡等,可以提供对边坡的保护和支撑。

护坡结构可以分散边坡的重力,减少对土质的压力,增强边坡的稳定性。

3.2 加固加固是对已经出现病害的边坡进行处理的方法。

道路边坡设计方案

道路边坡设计方案

道路边坡设计方案道路边坡设计方案一、设计目标:本道路边坡设计旨在保证道路边坡的稳定性、安全性和美观性,防止边坡塌方、滑坡等灾害事故的发生。

二、设计原则:1.选择合适的边坡类型:根据研究区的地质条件、坡度等因素,选择合适的边坡类型,如自然边坡、人工边坡、护坡等。

2.边坡稳定性分析:对边坡进行稳定性分析,评估边坡的剪切强度、细观结构、水文地质因素等对边坡稳定性的影响,确定最佳的坡度和坡度面积。

3.采取适当的防护措施:根据边坡的自然条件和土壤性质,采取适当的防护措施,如植物护坡、岩石爆破护坡、挡土墙等。

4.考虑排水措施:根据边坡的地质条件和降水情况,设计合理的排水设施,确保边坡上的水能及时排泄,防止因水影响边坡稳定性。

三、设计细节:1.边坡的选择:根据道路的位置、土质等条件,选择自然边坡或人工边坡。

在自然边坡的基础上,可以通过修整和植物护坡等方式来加强边坡的稳定性。

2.边坡的坡度:根据边坡的长度、土体的稳定性和装饰要求等因素,确定合适的边坡坡度。

一般情况下,道路边坡的坡度范围为1:1.5至1:2.5。

3.防护措施:根据边坡的地质条件和土壤性质,可以选择适当的防护措施。

如在边坡面上进行层状植物种植,增加边坡的抗侵蚀能力;在植物表层覆盖岩石碎石,增加边坡的抗冲刷能力。

4.排水设施:根据边坡的地质条件和降水情况,设计合理的排水设施。

可以在边坡上设置排水沟,将边坡上的水引导到道路旁的排水沟中,防止水长时间积聚在边坡上。

四、施工要求:1.施工过程中,应根据设计要求进行现场勘察,确保施工硬化桩的正确位置和角度。

2.土方开挖时,应注意挖掘坡面和坡脚的平整度,保证边坡的稳定性。

3.在边坡面上进行植物种植时,应选用抗冻、抗旱、抗蚀的适宜植物,并按照合理的间距进行种植。

同时,应定期进行植物的养护和管理,确保植物能够扎根并发挥护坡效果。

4.在施工过程中,应注意防止边坡的滑坡、风化等灾害事故的发生。

特别是在雨季和雨后,要及时采取措施排除积水,防止边坡变松软。

道路边坡设计方案

道路边坡设计方案

道路边坡设计方案1. 引言道路边坡设计是道路建设中非常重要的一环,边坡设计的好坏直接影响到道路的平安和稳定性。

本文旨在介绍道路边坡设计的相关内容,包括设计原那么、设计参数、施工要点等。

2. 设计原那么道路边坡设计的原那么是确保边坡的稳定性和平安性。

具体原那么如下:•土壤力学原那么:根据土壤力学原理,考虑边坡土体的强度、压缩性和变形特性,确定边坡的设计参数。

•水文地质原那么:根据地质条件和水文特征,分析边坡的水文地质因素,保证边坡在不同水文条件下的稳定性。

•工程经济原那么:综合考虑边坡的设计方案和施工本钱,选择适宜的设计方案,确保经济合理性。

3. 设计参数边坡设计需要考虑一系列参数,包括土体参数、几何参数和水文地质参数。

以下是常用的设计参数:3.1 土体参数•土壤类型:根据不同的土壤类型,确定土壤的强度参数、孔隙比和压缩性指标。

•内摩擦角:内摩擦角是土体抗剪切的重要参数,根据不同土壤类型和应力条件确定。

•抗剪强度:根据实地勘测和室内试验,确定土体的抗剪强度指标。

3.2 几何参数•边坡高度:根据边坡的功能和周围环境条件,确定边坡的高度,典型值为5-10米。

•边坡坡度:根据边坡稳定性要求和土壤类型,确定边坡的坡度,常用值为1:1.5-1:2.•边坡宽度:根据边坡高度和坡度,确定边坡的宽度,保证车辆和行人的平安通行。

3.3 水文地质参数•地下水位:根据水文地质勘测,确定边坡周围地下水位,考虑地下水对边坡的稳定性影响。

•降雨量:根据气象资料和降雨频率,确定设计降雨量,考虑降雨对边坡的稳定性影响。

•地质构造:根据地质构造特征,确定边坡的地质背景,考虑构造对边坡的稳定性影响。

4. 施工要点在进行道路边坡设计的施工过程中,需要注意以下要点:•地质勘测:在设计前进行详细的地质勘测,获取准确的地质信息和土壤力学参数。

•合理的边坡坡度:根据边坡的高度和土壤类型选择适宜的边坡坡度,防止边坡失稳或滑坡。

•有效的排水系统:设计合理的排水系统,防止地下水对边坡的稳定性产生不利影响。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

xx市xxxx项目北面地块高边坡设计方案(方案三)xxxx2015年5月15日2建筑边坡设计方案总说明 5. 岩土工程勘察规范GB50021-2001(2009年版)6. 建筑抗震设计规范GB50011-20107. xx平而关联检楼边坡工程地质勘察报告一、工程概况8.甲方提供的电子地形图,用地红线图,总平竖向图等相关资料。

市公里的平而关村,本工程属xx项目位于1.xx市xxxxxx市北偏西约15二)设计软件及参考资料项目的一部分,位于平而河大桥北端国境线东侧,制度建场地为紧靠平而河xxxx1.理正岩土建筑边坡挡土墙设计软件版本6.5°。

建-40的自然边坡,场地及其附近地面标高约130-240m,地形自然坡度为20°2.建筑边坡工程勘察设计施工规范征求意见稿DBJ50—2013 ,主体建筑场地规划设计红线东西长约260m,南北宽约120m,面积28992m2三、周边环境条件层的联检大楼,现已完成口岸通道道,高为4筑是东西长102m,南北宽60m1.本工程设计建筑边坡西侧南端与新建成口岸道路衔接,西侧建筑边坡切坡号界碑。

因现有红线范围难以容下拟建的建筑设路。

红线西侧103510m 为中越范围原有边防巡逻道路须偏移重建。

施,业主要求,北面边坡坡脚从红线起向北切坡,西面边坡坡顶边线距国境线留2.本工程设计建筑边坡范围内及周边地下管线:无的保护距离,由上往下切坡,切坡尽量少占用红线范围内的场地。

本场地的10m3.本工程场地西侧红线距国境线10米,于标高175米处设有1035号界碑。

53m东侧临冲沟以填方为主,西侧及北侧将切出总长约,最大切坡高度约230m四、工程地质及水文地质条件的建筑边坡。

西侧及北侧高边坡开挖支护为本设计范围。

1.地层岩性主要由三叠系中统百逢组(T2b)全风化泥岩、强风化泥岩、米,建筑边坡坡脚整平标高为2. 本工程场地整平标高151.26-154.50中风化泥岩、中风化钙质泥岩组成。

其特征简述如下:米(未计入放坡增加),坡脚154-188米。

坡脚处原地面高程为154.00-154.50①层全风化泥岩:层厚0.80-2.40m,平均揭露层厚为1.58m,分布不连续,处最大垂直高度约米。

34该覆盖层较薄,工程性能一般。

本工程设计采用:下部直立排桩式锚杆挡墙,上部切坡格构式锚杆挡墙,3.②层强风化泥岩:分布较连续,揭露厚度为1.80-22.74m,平均揭露层厚,坡顶坡脚截排水系统。

10.16m。

容许承载力[σ]=400kPa,工程性能一般。

o 本工程设计使用年限:4.50年。

③层中风化泥岩:该层揭露厚度1.34~37.70m,顶面埋深0.00~2.40m,层二、设计依据及参考资料顶标高162.75~197.52m,层底标高141.99~196.18m,部分钻孔缺失,场地中一)本工程设计主要依据分布不连续。

容许承载力[σ]=1500kPa,工程性能好。

o GB50330-2013 1. 建筑边坡工程技术规范④层中风化钙质泥岩(T2b):该层揭露厚度3.10~21.26m,顶面埋深GB50007-2011 建筑地基基础设计规范2. 10.85~32.30m,层顶标高165.86~158.09m,层底标高141.28~157.91m,大GB50086-2011 3. 锚杆喷射混凝土支护技术规范部分钻孔没有揭露到,场地中分布不连续。

容许承载力[σ]=1500kPa,工程性oGB50010-2010混凝土结构设计规范4.1能好。

泥岩为主(局部为中风化钙质泥岩),工程性能较好,但开挖暴露后易崩解,工程性能逐渐变差。

水文地质条件本次未发现地下水。

2.2.拟建边坡勘察范围内无地下水位,强、中风化泥岩为弱透水和弱含水层,水据前人资料,场区地下水为基岩裂隙水。

主要赋存于泥岩的构造裂隙中,埋量贫乏,工程水文地质条件良好,对工程建设影响较小,降雨对边坡的影响主要深较大,岩组赋水条件差,加上地形切割较强烈,地下水补给范围不大,径流条为表面冲刷。

件好,大气降雨多形成地表径流迅速排走,补给地下水不多,水量贫乏。

3.本工程场地西侧红线距国境线仅为4据气象资料,场地年平均降雨量1200~1400mm,月~9月为雨季,60%10米,拟建边坡失稳将造成不良国际影响;拟建边坡高度超过30米,场地内拟建主要建筑物为联检大楼,边坡失稳可9的雨量集中在6月至月间。

能造成重大伤亡和财产损失。

本工程场地及其附近未发现滑坡、崩塌、塌陷、断层、软弱夹层等不良地3.4.质作用。

根据场地边坡的工程地质、水文地质特征,结合场地环境及要求,拟建建筑边坡设计采用下部直立排桩式锚杆挡墙,上部切坡格构式锚杆挡墙(其中北侧抗震设防烈度为4.6°,设计地震分组为第一组。

边坡全部采用格构式锚杆挡墙),坡顶,坡脚截排水系统。

各地层边坡设计参数(标准值)5.本工程采用动态设计方法,应根据建坡挡土墙施工反馈的信息进行修改和完;岩体重度r=20.8KN/m;岩石=25(1)强风化泥岩:岩体C=40KPa,3oφ善。

;基底摩擦系数与锚固体粘结强度特征值取:160KPau=0.40;地基系数5.设计参数;侧向承载力容许值σm=30000 kN/m=400 kPa。

4(;岩石;岩体重度C=45KPa(2)中风化泥岩:岩体,=30r=22.3KN/m1)边坡类别:上部强风化泥岩为岩质Ⅳ类边坡,下部中风化泥岩为岩3o φ质Ⅲ类边坡。

u=0.40-0.60270KPa;基底摩擦系数;地基系数与锚固体粘结强度特征值取:(=2000 kPa。

2)边坡重要性系数为1.1(边坡工程安全等级为一级)。

;侧向承载力容许值σm=50000kN/m4(9.97MPa7.中风化泥岩单轴饱和抗压强度标准值:。

3)设计使用年限为:50年。

(4)强风化泥岩:γ=20.8KN/m;c=40KPa,φ=25场地土对砼结构和钢筋砼结构中钢筋具微腐蚀性。

8. 。

地基系数o3m=30000 kN/m。

本工程建筑边坡变形破坏模式为可能发生圆弧滑动式滑坡和崩塌地质灾9. 4(5)中风化泥岩:γ=22.3KN/m害。

;c=45KPa,φ=30。

单轴饱和抗压强o3度标准值9.97MPa。

地基系数m=60000 kN/m。

4(6)边坡岩体破裂角取五、建坡设计方案57.5,等效内摩擦角取46.0。

oo(7)M30拟建边坡上部以强风化泥岩为主(顶部有薄层全风化泥岩),工程性能一1.水泥(砂)浆与岩石之间粘结强度:270 KPa。

般,自然状态下边坡稳定,无滑坡塌方等地质灾害发生。

拟建边坡下部以中风化2(8)M30水泥(砂)浆与钢筋之间粘结强度:2.40 MPa,与钢绞线之间六、绿化与排水1.本工程因边坡岩土体易风化崩解而采用锚喷坡面防护,2.95 MPa粘结强度:。

边坡绿化选用主根浅、适应性广泛、吸附攀爬能力强、生长速度快、覆盖效果好的木质藤本植物爬HRB400及HRB335. (9)混凝土强度等级为C30;钢筋采用山虎为主,辅以三角梅进行绿化。

6.排桩式锚杆挡墙2.(1边坡工程施工范围处地下水位之上,地下水对护坡工程影响不大,故不考8米,截面形状为)排桩设计数据:嵌固点以上高10米,嵌入深度虑地下排水措施。

护坡工程按规范要求设置泄水孔。

C30,纵筋级别HRB400,4.0圆形,直径1.5米,中心距米。

砼强度等级3.。

排桩间本工程场地雨季降水强度较大,边坡工程须设置完善的坡面排水系统,采,排桩纵筋直径箍筋级别HRB33525mm,钢筋保护层厚度35mm用截水沟、急流槽、消力池、排水沟等防止降雨对边坡工程的危害。

采用挂网喷射混凝土护面。

七、监控方案2()锚杆(索)设计数据:锚杆(索)道数为两道,竖向间距2.0-2.51.本工程必须对坡顶水平位移和垂直位移、地表裂缝、支护构筑物变形、支5.0米,入射角20度,自由段长度18.0米,锚固段长度米,锚固体直径护结构应力进行监测。

200mm。

2.边坡工程监测应符合《建筑边坡工程技术规范GB 50330-2013》有关规(3)排桩式锚杆挡墙设计计算:采用理正岩土建筑边坡挡土墙设计软定。

件计算,设计计算简图、相关设计参数,设计计算结果见软件设计书。

3.监测方案应由监测单位按设计要求编制,经设计、监理和业主等共同认可)排桩式锚杆挡墙结构参数详见方案设计图纸。

(4后实施。

7.格构式锚杆挡墙八、设计主要工程量米,坡度格构梁设计数据:垂直高度(1)501:1;竖梁每幅3 道,间距详见附表:《主要设计工程量表》18米,截道,截面宽0.40 米;平梁米,截面高米,截面宽4.00.600.50 0.40面高米,左悬长度梁纵筋级C30,2.02.0米,右悬长度米;梁砼等级。

格构梁间无挡土板,22mm,梁箍筋直径梁箍筋级别别HRB400,HRB335 采用挂网喷射混凝土护面。

18.02.520米,入射角度,自由段长度锚杆设计数据:竖向间距(2)米,锚固段长度。

米,锚固体直径5.0200mm格构式锚杆挡墙设计计算:采用理正岩土建筑边坡挡土墙设计软件计(3)算,设计计算简图、相关设计参数,设计计算结果见软件设计书。

(4) 格构式锚杆挡墙结构参数详见方案设计图纸。

3主要设计工程量表序号工作内容单位综合单价合计数量备注1 修坡工程85269.00 边坡边线范围内154m以上m土方工程量3斜坡面积11215.00m 1.1 坡面修整2桩径1.5 米,墙高10米2 排桩式锚索挡墙软岩m ,φ 1.5m23 2.1 条桩664.45 排桩机械成孔φ1.5米3664.45 桩身混凝土C302.4 m 3以上)桩身钢筋笼制安(φ10 t 48.02 2.5孔径1058.00 2.6 锚索2s21.6200mm m2.7 顶部连梁混凝土C30m 76.50 3顶部连梁钢筋制安(φ10 2.8 t 7.45 以上)963.00 厚护面喷射混凝土C25 2.9 m80mm2 3.73 φ8单面双向t 护面钢筋网2.10 200*2003 格构式锚索挡墙3.1 m 格构梁混凝土C301012.40 3以上)3.2 格构梁钢筋制安(φ10 100.66 t 4204.00 3.3 模板制安m2m 8820.00 锚索3.4 1s21.6m 3.5 6750.00 锚索2s21.6厚4365.00 3.6 护面喷射混凝土C25 m 80mm2φ817.763.7 单面双向护面钢筋网t 200*2004 锚喷坡面防护m 3 4.1 锚杆成孔制作安装Φ20 m厚80mm护面喷射混凝土C25 4.2 m3φ8 护面钢筋网 4.3 单面双向t 200*200 水平向2φ护面加强筋t 4.4 16排水工程 5300.00 5.1 截水沟m87.00 5.2 急流槽m排水沟m 5.3 204.00 泄水662.005.4绿化及其6坡面绿6.111215.00 20沥青麻筋填缝m6.2574.006.3171.00 巡护便m450.00 坡顶与截水沟6.4坡面硬300.00 m6.5栏1083.00 6.6 预埋声波检测m4。

相关文档
最新文档
