MicroMotion科里奥利质量流量计原理介绍讲解
科里奥利质量流量计工作原理
科里奥利质量流量计工作原理
科里奥利质量流量计是一种常用的流量测量仪器，它利用科里奥利效应来测量气体的质量流量。
其工作原理如下：
1. 气体进入流量计后，流经一个热电偶和一个辅助热电偶。
热电偶的位置要求在气体的流动方向上。
2. 两个热电偶都受到一个恒定的加热电流作用，使其保持在一定的温度差（通常为10℃）。
3. 气体流过热电偶时，根据科里奥利效应，热电势的大小与流过热电偶的气体的质量成正比。
4. 由于气体的质量流量与流过热电偶的气体的质量有关，所以可以通过测量热电势的大小来得到气体的质量流量。
5. 测量到的电位信号经过放大和处理后，可以将其转换为标准的电流信号或数字信号，以便进行进一步的分析和记录。
总结起来，科里奥利质量流量计通过测量气体流过热电偶时引起的热电势变化来间接地得到气体的质量流量。
这种测量原理简单可靠，并且对气体的压力和温度变化不敏感，因此在工业自动化控制和科学研究领域得到广泛应用。
科里奥利质量流量计原理及其应用
科里奥利质量流量计原理及其应用科里奥利效应是指在流体中通过有一温度差的导热体时，流体在导热体附近产生热量或吸收热量的现象。
科里奥利质量流量计利用了这一效应，通过测量不同温度下流体的温度差，进而确定流体的质量流量。
科里奥利质量流量计由导热体和两个温度传感器组成。
导热体通常为一根细长的热电偶或热电阻丝，安装在流体管道内部。
两个温度传感器分别安装在导热体的上游和下游位置，用于测量导热体处温度的变化。
当流体通过流量计时，由于科里奥利效应的存在，在导热体上会形成一个温度差。
这个温度差与流体的质量流量成正比。
科里奥利质量流量计工作的基本原理是根据热量传导和对流的物理特性。
当流体通过导热体时，导热体与流体之间会发生热量交换。
这个热量交换会导致导热体上的温度发生变化，而导热体处的温度变化与流体的流速和热导率有关。
通过测量导热体上游和下游的温度差，可以确定流体的流速和质量流量。
科里奥利质量流量计广泛应用于流体控制和检测领域。
它适用于气体和液体的流量测量，尤其对于液体的测量精度更高。
在工业生产中，科里奥利质量流量计常用于化工、石油、食品、制药等行业，用于计量和控制液体的流量。
它可以实时监测流体的流量，提供准确的流量数据，帮助企业实现节能减排和生产优化。
此外，科里奥利质量流量计还可应用于燃气发电站、供热系统、生物反应器等场合，用于流体质量的测量和监控。
科里奥利质量流量计具有准确、稳定、可靠的特点，但也存在一些限制。
首先，导热体的安装需要一定的技术要求，安装不当会影响测量的准确性。
其次，科里奥利质量流量计对流体中的杂质和气泡比较敏感，需要进行过滤和净化处理。
此外，科里奥利质量流量计的价格相对较高，适用于一些对流量测量要求较高的场合。
总之，科里奥利质量流量计是一种基于科里奥利效应原理的流量计，能够准确测量气体和液体的质量流量。
它在工业自动化控制和流体检测领域应用广泛，具有精度高、稳定性好、可靠性强等优点。
随着科技的不断进步，科里奥利质量流量计将会在更多领域得到应用和发展。

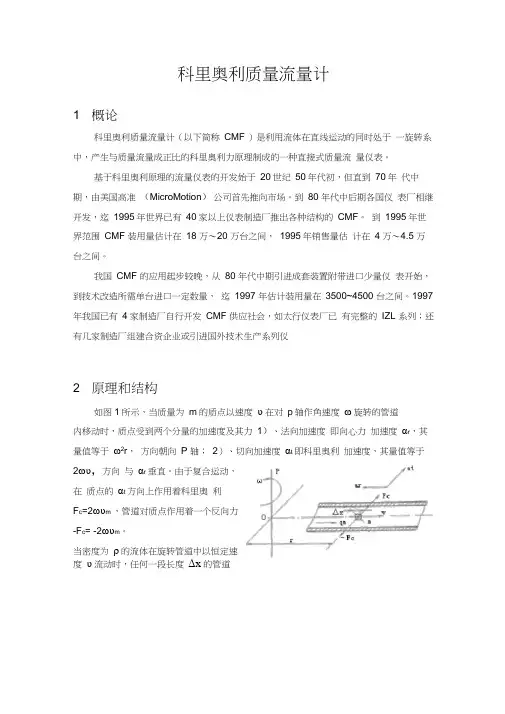

质量流量计原理
科里奥利质量流量计1 概论科里奥利质量流量计（以下简称CMF ）是利用流体在直线运动的同时处于一旋转系中，产生与质量流量成正比的科里奥利力原理制成的一种直接式质量流量仪表。
基于科里奥利原理的流量仪表的开发始于20世纪50年代初，但直到70年代中期，由美国高准（MicroMotion）公司首先推向市场。
到80 年代中后期各国仪表厂相继开发，迄1995年世界已有40家以上仪表制造厂推出各种结构的CMF。
到1995年世界范围CMF 装用量估计在18 万～20 万台之间，1995年销售量估计在4 万～4.5 万台之间。
我国CMF 的应用起步较晚，从80 年代中期引进成套装置附带进口少量仪表开始，到技术改造所需单台进口一定数量，迄1997 年估计装用量在3500~4500 台之间。
1997年我国已有4家制造厂自行开发CMF 供应社会，如太行仪表厂已有完整的IZL 系列；还有几家制造厂组建合资企业或引进国外技术生产系列仪2 原理和结构如图1所示，当质量为m的质点以速度υ在对p轴作角速度ω旋转的管道内移动时，质点受到两个分量的加速度及其力1）、法向加速度即向心力加速度αr，其量值等于ω2r，方向朝向P 轴；2）、切向加速度αt 即科里奥利加速度，其量值等于2ωυ，方向与αr 垂直。
由于复合运动，在质点的αt 方向上作用着科里奥利F c=2ωυm ，管道对质点作用着一个反向力-F c= -2ωυm。
当密度为ρ的流体在旋转管道中以恒定速度υ流动时，任何一段长度Δx的管道都将受到一个 ΔF c 的切向科里奥利力（1）式中 A ——管道的流通内截面积。
由于质量流量计流量即为δ m ，δm =ρυA ，所以（2）壁测量管， 在中点处以测量管谐振或接近谐振的频率 励，在管内流动的流体产生科里奥利力，的挠曲，用光学或电磁学方法检测挠曲量以求得质量流量。
又因流体密度会影响测量管的振动频率， 而密度与频率有固定的关系， CMF 也可测量流体密度。
科里奥利质量流量计原理与应用
46一、科里奥利质量流量计原理当质量为m的质点以速度υ在对p 轴作角速度ω旋转的管道内移动时，质点受到两个分量的加速度及其力。
1）、法向加速度即向心力加速度αr，其量值等于ω2r，方向朝向P轴；2）、切向加速度αt 即科里奥利加速度，其量值等于2ωυ，方向与αr垂直。
由于复合运动，在质点的αt方向上作用着科里奥利Fc=2ωυm，管道对质点作用着一个反向力-Fc= -2ωυm。
当密度为ρ的流体在旋转管道中以恒定速度υ流动时，任何一段长度Δx的管2道都将受到一个ΔFc的切向科里奥利力。
（1）式中 A——管道的流通内截面积。
由于质量流量计流量即为δm，δm=ρυA，所以（2）因此，直接或间接的测量在旋转管道中的流动流体产生的科里奥利力就可以测的得质量流量，这就是CMF的基本原理。
二、影响质量流量计准确度的因素1.工艺温度对质量流量计准确度的影响。
科氏力质量流量计的质量流量测量原理都是基于下面公式【1】: (1)式中： 为质量流量;K 为传感管的扭转弹性模量;为左右传感管的时间差;为左右传感管的半径。
当K、r为常数时，仅与时间差 成正比。
然而与金属弹性变化有关的杨氏弹性模量是温度的函数。
当温度发生变化时，传感管的钢性也随之变化，K就不再是一个常数，从而影响质量流量计的准确度；当温度变化时，还会引起传感器的几何结构的不均衡, 从而影响到质量流量计的零点稳定度。
当流量较大时,工艺温度变化对流量测量准确度的影响不是很大。
就CMF200型来说,在额定流量时,每变化1度才影响准确度±0.0001%。
但流量较小时,工艺温度对准确度的影响就不可忽视了。
2.工艺压力对质量流量计准确度的影响。
从公式（1）我们知道，当r即左右传感管的半径发生变化，也会影响到质量流量计的测量准确度。
在实际应用中，我们知道传感管是一个弹性元件，一般管壁较薄,当压力增大时，r值也会随着增大，从而影响准确度。
压力对测量准确度的影响：当工艺压力增大，会使流量计产生一个负向偏差，表现为流量显示值比实际值偏小；当压力减小时；会使流量计产生一个正向偏差，表现为流量显示值比实际值偏大。
科里奥利质量流量计工作原理
科里奥利质量流量计工作原理
科里奥利质量流量计是一种基于科里奥利效应的流量测量仪表，用于测量流体的质量流量。
它利用了科里奥利定律，即当流体流经一根装有电磁线圈的传感器时，由于流体的速度和温度的变化，会在传感器中产生一个感应电势。
具体工作原理如下：
1. 流体通过流量计中的管道，以一定的速度流动。
流速较高的流体具有较高的科里奥利效应，即会在传感器中产生较大的感应电势。
2. 流量计中的电磁线圈产生一个交变磁场，用于感应流体中的电势。
3. 流体中的电势受到磁场的作用，会在流量计中产生一个感应电势。
这个感应电势与流体的速度和温度相关。
4. 流量计中的电路测量和分析这个感应电势，根据科里奥利定律的原理，将感应电势转化为流体的质量流量。
5. 流量计中的计算机或显示屏会将质量流量信息显示出来，以供用户监测和控制。
总结来说，科里奥利质量流量计通过测量流体中的感应电势，利用科里奥利定律将其转化为质量流量信息。
它具有准确、稳定等特点，广泛应用于流体测量和控制领域。
科里奥利流量计工作原理
科里奥利流量计工作原理
在没有气体流动时，加热丝和检测丝的温度差为零，此时两者之间没
有电动势产生。
当气体流动时，气体带走了加热丝上的热量，导致加热丝
的温度降低，而检测丝的温度保持不变。
由于温度差的改变，导致了加热
丝和检测丝之间产生了一个电动势，称为科里奥利电动势。
测量科里奥利电动势可以间接地得到气体的流量。
通过传感器测量电
动势的大小，并将其转换为气体流量的显示。
当气体的流量增加时，加热
丝上的温度降低更多，导致科里奥利电动势增加。
反之，当气体的流量减
小时，加热丝上的温度降低较少，导致科里奥利电动势降低。
但是需要注意的是，科里奥利流量计的准确度受到一些因素的影响。
例如，气体的种类、温度、压力等参数都会对测量结果产生影响。
此外，
流量计的设计和材料的选择也会对其准确度和灵敏度产生影响。
因此，在
使用科里奥利流量计时，需要进行校准和调整，以确保测量结果的准确性。
总结起来，科里奥利流量计通过测量加热丝和检测丝之间产生的科里
奥利电动势来间接测量气体流量。
其原理是基于科里奥利效应，即气体流
动引起温度差异，进而引起电动势的变化。
通过传感器测量电动势的大小，可以得到气体流量的显示。
但是需要注意测量准确度受到多种因素的影响，需要校准和调整以确保准确性。
科里奥利质量流量计
计》检定规程
JJG 1038—2008代 替 JJG 897-1995中科里奥利质量流 量计部分
目录
01
02
03
04
05
06
范围
概述
工作原理 、组成
用途
输出信号
1 范围 本规程适用于科里奥利质量流量计(以下简称为流量计)的型
式评价、首次检定、后 续 检 定 和 使 用 中 检 验 。
不超过设定的±5%。
(3) 每个流量点的检定次数不少于3次，型式评价的流量计，每个流量 点的检定次数不少于6次。
5.2.2.4 检定程序
(1) 将流量调到规定的流量值，运行至流体状态稳定。
(2) 置装置和流量计为工作状态，同时操作装置和流量计进
行测量，运行一段时间后，同时停止装置和流量计测量，记录装置和 流量计的测量值。
qji IImijaxIImminin•qmax
式中： Iij——第i检定点第j次检定流量计输出电流的平均值mA Imax——流量计输出最大值 mA； Imin——流量计输出最小电流 mA； qmax——Imax对应的质量流量 kg/h； (qs)ij——按公式（6）计算：
（qs）ij——第i检定（点q第s）ji次j 检（定Qt装is） j i置j 测3量6的0平0 均瞬时质量流式量中：
去max、qmin流量点重新进行标定。 5.3 检定结果的处理
经检定合格的流量计发给检定证书。经检定不合格的流量计发给 检定结果通知书，并注明不合格项目。 5.4 检定周期
优于0.5级的一般不超过1年，0.5级以下的的一般不超过2年。
检定证书/检定结果通知书（内页————
表 2 首次检定、后续检定、使用中检验项目列 于下表2中：
科氏力质量流量计的工作原理和典型结构特性
科氏力质量流量计的工作原理和典型结构特性中国计量研究院流量室李旭一、 工作原理如图一所示，截取一根支管，流体在其内以速度✞从✌流向 ，将此管置于以角速度▫旋转的系统中。
设旋转轴为✠，与管的交点为 ，由于管内流体质点在轴向以速度✞、在径向以角速度▫运动，此时流体质点受到一个切向科氏力☞♍。
这个力作用在测量管上，在 点两边方向相反，大小相同，为：↗☞♍ ＝ ▫✞↗❍因此，直接或间接测量在旋转管道中流动的流体所产生的科氏力就可以测得质量流量。
这就是科里奥利质量流量计的基本原理。
图1 科里奥利力的形成图2 早期科氏力质量流量计二、 结构早期设计的科氏力质量流量计的结构如图 所示。
将在由流动流体的管道送入一旋转系统中，由安装在转轴上的扭矩传感器，来完成质量流量的测量。
这种流量计只是在试验室中进行了试制。
在商品化产品设计中，通过测量系统旋转产生科氏力是不切合实际的，因而均采用使测量管振动的方式替代旋转运动。
以此同样实现科氏力对测量管的作用，并使得测量管在科氏力的作用下产生位移。
由于测量管的两端是固定的，而作用在测量管上各点的力是不同的，所引起的位移也各不相同，因此在测量管上形成一个附加的扭曲。
测量这个扭曲的过程在不同点上的相位差，就可得到流过测量管的流体的质量流量。
我们常见的测量管的形式有以下几种： 形测量管、✞形测量管、双☺形测量管、 形测量管、单直管形测量管、双直管形测量管、 形测量管、双环形测量管等，下面我们分别对其结构作一简单介绍。
． 形测量管质量流量计如图 所示，这种流量计的测量系统由两根平行的 形测量管、驱动器和传感器组成。
管的两端固定，管的中心部位装有驱动器，使管子振动。
在测量管对称位置上装有传感器，在这两点上测量振动管之间的相对位移。
质量流量与这两点测得的振荡频率的相位差成正比。
图 形质量流量计结构这种质量流量计的工作原理及工作过程，如图 所示。
图 无流动时位移传感器的输出当测量管中流体不流动时，两根测量管在驱动力作用下（作用在每根管子上的力大小相等、方向相反）作对称的等振幅运动。
科里奥力质量流量计
科里奥力质量流量计科里奥力质量流量计是一种用于测量流体中质量流量的仪器。
它是根据科里奥利定理的原理设计和工作的。
科里奥利定理是描述了流体在旋转过程中的力学行为的定理。
通过利用科里奥利定理，我们可以测量流体中的质量流量。
科里奥力质量流量计的主要组成部分包括流量计、传感器和控制系统。
流量计是一个装有旋转叶片的装置，当流体通过流量计时，叶片会受到流体的作用力而旋转。
传感器会测量叶片旋转的角速度，并将其转化为质量流量的数值。
控制系统会对传感器输出的数据进行处理和分析，并提供相应的显示和输出。
科里奥力质量流量计的工作原理是基于科里奥利定理的。
根据科里奥利定理，流体在旋转过程中会受到离心力的作用，而离心力与流体的质量和角速度成正比。
当流体通过流量计时，叶片会受到流体的离心力作用，并导致叶片旋转。
传感器会测量叶片旋转的角速度，并将其转化为质量流量的数值。
科里奥力质量流量计具有许多优点。
首先，它可以实时测量流体中的质量流量，无需对流体进行抽样和分析。
其次，它可以适用于各种类型的流体，包括液体和气体。
此外，科里奥力质量流量计具有较高的精度和可靠性，可以广泛应用于工业生产和科学研究领域。
使用科里奥力质量流量计需要注意一些事项。
首先，流量计的选型应根据流体的性质和流量范围进行选择。
其次，流体在进入流量计之前应保持稳定的状态，以保证测量的准确性。
另外，流量计的安装和维护应符合相关的技术要求和操作规程。
总之，科里奥力质量流量计是一种重要的流量测量仪器，它可以实时测量流体中的质量流量，并具有高精度和可靠性。
它在工业生产和科学研究中具有广泛的应用前景。
随着科学技术的不断发展，科里奥力质量流量计的性能和功能将不断得到改进和完善。
科里奥利流量计工作原理(中文)
22
高准 (Micro Motion) 传感器：直管型 － RTD
�
高准 (Micro Motion) 直管型科里奥 利传感器拥有两个独立温度测量电 路。 其中一个温度测量电路包含了一个 直接与流量管连接的 RTD，可测量 介质经过流量管时的温度。 另一个温度测量电路包含三个 RTD： 两个位于基准管上，第三个位于保 护壳上。这三个 RTD 用于校正保 护壳、基准管和流量管之间的温差。 高准 (Micro Motion) 的这种测量电 路可实现在不同温度条件下进行精 确的流量和密度测量。
�
11
高准 (Micro Motion) 传感器：弯管型 － RTD
�
一个 100 欧姆的 铂电阻温度检测 器 (RTD)，可提 供流量管温度信 号。
12
高准 (Micro Motion) 传感器：弯管型 － 过程接头
�
过程接头有时被称为 端连接或接头。为 确保成功连接过程接 头，连接法兰必须相 匹配。
21
高准 (Micro Motion) 传感器：直管型 － 检测线圈和磁铁
�
高准 (Micro Motion) 直 管型科里奥利传感器的检 测线圈位于基准管上，而 磁铁则位于流量管上。这 些电磁检测器会产生一个 代表在振动管上该点的流 量和位置的信号。通过计 算这些信号间的相位差， 可计算出质量流量。
�
�
�
高准传感器：学习目标
�
完成本章节后，您应 了解高准 (Micro Motion) 的科里奥利 弯管型和直管型传感 器的各个部件，其中 包括：流量管、驱动 线圈和检测线圈及其 磁铁、过程接头、核 心处理器，以及其他 等等。
7
高准 (Micro Motion) 传感器：弯管型 － 概述
MicroMotion科里奥利质量流量计原理介绍讲解
入口
出口 扭曲轴
支撑轴
输出侧
输出侧
介质作用力(出口)
介质作用力(入口)
传感器检测部件
支架 流量管
支架
电磁铁/线圈
质量流量的测量
输出侧 (C1)
时间 传感器信号, 无流量
输出侧 (C2)
时间 传感器信号, 有流量
流量标定系数
变送器怎样计算质量流量
流量标定常数 ( 在工厂或现场标定) 流量标定常数，4.5523g/s/us X (1-1)us
fKlow= 每产生1 μs 相差所对应的流量(单位为克每秒) 零流量偏移，调零(满管, 静止, 等温)
zKero = 传感器无流量时的相差 流量温度修正，5.13%/100C
FTC = 温度变化100C时由于流量管刚性变化而引起的流 量百分比误差
质量流量计算 (由变送器进行) 质量流量 f=lowKX(△t- zKero )X(1-(FTCXT DegC ))
流量计进行调零
密度百分比误差
变送器怎样计算密度
温度传感器
• 在传感器流量管中的一根上有一个热电阻 (RTD). • 过程温度由金属管道传给 RTD. • RTD对电流的阻值会随着温度的变化而变化. 所以当
给定的电压加在RTD上时, 输出电压可代表温度.
流量管
D型传感器
外壳
支撑 Pickoffs
驱动线圈
热电阻 (RTD)
变量的直接测量
• 高准(Micro Motion)科氏流量计直接测量以下变量: 质量流量 密度 温度
• 其他变量是间接测量的. 这些变量是由直接测量的变量推导而来的: 体积流量 总量(质量或体积)
传感器操作原理
振动的流量管, 无流量
科里奥利质量流量计的原理和常见故障维修
科里奥利质量流量计的原理和常见故障维修科里奥利质量流量计将直接式的高精度质量流量测量变为了现实，同时它还具有其他流量计所没有的优点，比如抗腐蚀，耐磨损，对不同温度不同压力下的不同密度的介质均能实现高精度的质量流量测量，文章就科里奥利质量流量计的测量原理做出了简要的分析，并根据其工作原理分析了安装过程，工作环境等各种因素对其稳定的高精度测量性能的影响，同时根据长期的工作经验总结了一些科里奥利质量流量计的常见故障和维修方案。
标签：科里奥利力；质量流量计；故障维修1 科里奥利质量流量计的原理在工业生产过程中，流量是一个非常重要的测量参数。
目前测量流量的仪表类型很多，比较常见的有超声波流量计，电磁流量计，涡街流量计，浮子式流量计，孔板流量计等等，这些流量计都有一个共同的特点就是都是测量体积的，测量精度受到温度，压力，等外部影响比较大。
在实际的工业生产过程中，人们出于节能降耗，提高生产效率，提高产品质量等各种原因而更加关心测量对象流过管道的质量流量是多少，科里奥利质量流量计应运而生。
它是根据流体在振动的管道中流动时，会对管壁产生一个与质量流量成正比的力的原理制成的，这个力就是科里奥利力。
由相位检测技术可以很容易测量出△t，然后经过信号处理电路即可算出流经测量管路的流体的质量流量，又因为测量管路的振荡频率为流体密度的反比例函数，因此也可以根据测量管路的振荡频率计算出流经测量管路的流体密度。
除此之外，一般还会在科里奥利质量流量计的测量管路的进口端管壁上加装一个贴片式铂电阻，由此铂电阻的阻值算出测量管路的温度，根据此温度值对测量管路系统的弹性形变系数K以及流体密度值等作出修正，进一步提高质量流量测量的精度。
2 科里奥利质量流量计的常见故障维修由于科里奥利质量流量计的使用日益广泛，并且相当部分的流量计都在高温高湿有腐蚀的环境下工作，同时由于变频器的使用增大的流量计的供电系统不确定性，因此质量流量计难免会出现各种各样的故障。
科里奥利流量计的原理
科里奥利流量计的原理科里奥利流量计是一种常用的流量测量仪器，广泛应用于工业自动化控制系统中。
它基于科里奥利效应原理，通过测量流体流经管道时产生的温度差来计算流量大小。
本文将详细介绍科里奥利流量计的原理和工作机制。
一、科里奥利效应原理科里奥利效应是指当流体通过具有温度差的导体时，由于科里奥利力的作用，导致导体两侧出现温度差。
这一效应是由热电偶或热敏电阻测量的。
科里奥利效应的基本原理是热电偶的两个焊点在温度梯度作用下产生电动势。
当流体流经导体时，由于流体的冷却或加热效应，导体的温度差会发生变化，进而导致热电偶产生电动势的变化。
根据热电偶的电动势变化，我们可以推算出流体的流量大小。
二、科里奥利流量计的工作原理科里奥利流量计主要由传感器和显示控制部分组成。
传感器是用于测量流体温度差的部分，而显示控制部分则用于计算和显示流量大小。
1. 传感器部分传感器部分通常由一对热电偶组成，分别安装在管道的两侧。
当流体通过管道时，会对热电偶产生冷却或加热效应，导致两个热电偶之间的温度差发生变化。
传感器将温度差转化为电信号，并传输给显示控制部分。
2. 显示控制部分显示控制部分接收传感器传输过来的电信号，并进行相应的处理和计算。
通过对电信号的分析，可以得到流体的温度差，进而推算出流体的流量大小。
显示控制部分一般配备有液晶显示屏，可以直观地显示流量数值。
三、科里奥利流量计的优势和应用科里奥利流量计具有以下优势：1. 非侵入式测量：科里奥利流量计不需要直接接触流体，通过管道两侧的热电偶测量温度差，因此对流体没有影响，不会引起压力损失。
2. 高精度测量：科里奥利流量计具有较高的测量精度，可以达到±1%FS。
3. 宽测量范围：科里奥利流量计适用于液体和气体的测量，且测量范围广，可覆盖0.1m/s至50m/s的流速范围。
4. 耐高温高压：科里奥利流量计可以在高温（最高可达800℃）和高压（最高可达100MPa）环境下正常工作。
质量流量计的原理及应用
质量流量计的原理及应用齐晓霞【摘要】Coriolis mass flowmeter is a kind of vibration tube flowmeter, it can measure the mass flow of the fluid indirectly. This paper expounds its advantages by introducing the instruction and theory of it, and the fault solutions in the furnace feed control, and it will be more widely applied in all fields.%科里奥利质量流量计是一种振动管式流量计，可直接测量流体的质量流量，这就克服了差压式流量计在裂解炉进料控制中的不足，本文通过对科里奥力质量流量计的结构和原理及典型故障的分析和处理的介绍，阐述了该种类型流量计的优点，其在各个领域的应用也将更为广泛。
【期刊名称】《仪器仪表用户》【年(卷),期】2016(023)004【总页数】4页(P44-46,53)【关键词】科里奥利;APC;质量流量【作者】齐晓霞【作者单位】中国石化北京燕山分公司，北京 102500【正文语种】中文质量流量计可直接测量流体的质量流量，测量结果受介质密度、温度、压力、流速分布等特性的影响较小，具有测量精度高、稳定性好、使用方便、维护量小、通讯功能强、可实现多参数测量等特点，目前已被广泛应用于生产过程控制等领域中。
本公司对裂解炉进行先进过程控制（APC）的技术改造时，将裂解炉进料控制系统中的差压变送器全部更换为高准（Micro Motion）的科里奥利质量流量计。
1.1 质量流量计的原理科里奥利质量流量计质量测量的原理是牛顿第二定律F=Ma。
当流体在振动管中流动时，将产生与质量流量成正比的科里奥利力［1］。
科里奥利质量流量计的测量原理
科里奥利质量流量计的测量原理
科里奥利质量流量计是一种基于科里奥利力的原理测量流体质量流量的仪器。
其测量原理如下:
1. 科里奥利力的原理
科里奥利力是一种惯性力,当流体流经管道时,如果管道发生突然变窄或弯曲,流体会偏离原来的流动方向,从而产生一股离心力。
这股力就是科里奥利力。
2. 测量原理
科里奥利质量流量计通常由一个带有流量整流装置的进口段、一个测量管和一个出口段组成。
测量管中安装有一个障碍物,称为科里奥利元件或测量元件。
当流体流经测量管时,流体会绕过科里奥利元件,从而产生科里奥利力。
这股力作用于测量管上,使管道发生微小的形变。
3. 测量过程
科里奥利质量流量计利用应变传感器测量管道形变的程度。
管道形变的程度与流体的质量流量成正比。
通过测量管道形变,并将其与已知的标定数据进行比较,就可以确定流体的质量流量。
4. 优点
科里奥利质量流量计具有以下优点:
- 测量准确度高,重复性好;
- 对流体物性变化不敏感,可测量各种流体;
- 无移动部件,结构简单,维护方便;
- 压力损失较小,能耗低。
科里奥利质量流量计广泛应用于石油、化工、食品、制药等行业,是测量质量流量的理想仪器。
科里奥利质量流量计介绍
科里奥利质量流量计科里奥利质量流量计(Coriolis Mass Flowmeter）简称科氏力流量计,是利用流体在振动管中流动时，将产生与质量流量成正比的科里奥利力的原理测量的.由于它实现了真正意义上的高精度的直接流量测量,具有抗磨损、抗腐蚀、可测量多种介质及多个参数等诸多优点，现已在石油化工、制药、食品及其他工业过程中广泛应用。
科氏力质量流量计计量准确、稳定、可靠,在需要对流体进行精确计量或控制的场合选用较多，但其售价较高，在不需要精确计量及控制的场合一般选用其他质量流量计代替。
科氏力质量流量计对于液体和气体都可选用，但是在现场应用中，氢气流量的精确测量一般都选用热式质量流量计。
在我国，艾默生高准公司的科里奥利质量流量计已在兰州石化、安庆石化、新疆塔河油田、中国海洋石油等中低压天然气中的流量计量得到良好的应用.2007年末，高准公司的科里奥利质量流量计，顺利通过了中国最权威的原油大流量计量站成都天然气流量分站（CVB)的天然气实流测试，测量精度达到0.5％，并具有良好的重复性。
1 科里奥利质量流量计的工作原理科氏力流量计由传感器和变送器两大部分组成。
其中传感器用于流量信号的检测,主要由分流器、测量管、驱动、检测线圈和驱动、检测磁钢构成，如图1所示。
变送器用于传感器的驱动和流量检测信号的转换、运算及流量显示、信号输出，变送器主要有电源、驱动、检测、显示等部分电路组成。
所有流量计都必须人为地建立一个旋转体系，以双“U”型测量管传感器为例,用电磁驱动的方法使“U"型测量管的回弯部分作周期性的微小振动。
这相当于使“U"型管绕一个固定轴（OO 轴）作周期性时上时下的旋转，其旋转方向周期性的变化，像钟摆一样运动。
“U”型管的出入口段被固定，这样就建立一个以“U”形管出入口段为固定轴的旋转体系。
传感器力学分析如图2所示.当测量管向上振动但无流体流过时，运用右手螺旋法则，四指指向旋转方向，则大拇指指向的方向为外加驱动的圆频率ω。
科里奥利质量流量计工作原理
科里奥利质量流量计工作原理
科里奥利质量流量计是一种用于测量流体质量流量的仪器。
它基于科里奥利效应原理进行工作。
科里奥利效应是指在流体中发生旋转时，旋转流体会受到一个向外的离心力作用，并且该离心力与流体的质量流量成正比。
利用这一原理，科里奥利质量流量计可以通过测量流体旋转的角速度来计算质量流量。
工作原理如下：
1. 流体在流量计的管道中流动，产生旋转。
2. 测量装置包括一个振动的弹簧系统和一个感应线圈。
3. 当流体旋转时，它会产生离心力作用于弹簧系统，使弹簧发生振动。
4. 振动会导致感应线圈中感应电动势的变化，电动势的变化与弹簧振动的角速度成正比。
5. 流量计通过测量感应电动势的变化来确定流体的角速度，从而计算出流体的质量流量。
需要注意的是，科里奥利质量流量计只能测量旋转流体的质量流量，适用于液体和气体。
此外，流体在流量计中的旋转应满足一定的条件，如液体流动需要达到一定的流速，而气体则需要在一定的压力范围内。
科里奥利流量计的工作原理及设计
科里奥利流量计的工作原理及设计 今天为大家介绍一项国家发明授权专利——科里奥利流量计。
该专利由株式会社奥巴尔申请，并于2017年3月15日获得授权公告。
内容说明 本发明涉及在流量管的两端部分别配置有分流器而构成的科里奥利流量计。
发明背景 科里奥利流量计是利用了下述情况的质量流量计，即：在将被测流体所流通的流管的两端加以支撑，并沿着与流管的流向垂直的方向对该支撑点周围施加振动时，作用于流管（以下，将应被施加振动的流管称为“流量管”）上的科氏力与质量流量成比例。
科里奥利流量计已为众所知，科里奥利流量计中的流量管的形状大致分为直管形状和弯管形状。
当流量管为两根时，在该流量管的流入口侧和流出口侧的两端部分别配置有将流道分叉成两个的分流器（分叉管）。
发明内容 本发明是鉴于上述情况而完成的，其目的在于提供一种能够谋求降低分流器中的压力损失等的科里奥利流量计。
为了解决上述问题，本发明所述的本发明的科里奥利流量计的组成部分为：通过驱动流量管，并检测出与作用于该流量管上的科氏力成比例的相位差和/或振动频率，从而得到在所述流量管内流动的被测流体的质量流量和/或密度，并且，在所述流量管的两端部分别配置有分流器，该科里奥利流量计的特征在于，所述流量管的数量为偶数根；并且，所述分流器的流道的形状部分包括：配置在设置流量计的管道侧的管道侧开口部分、配置在所述流量管侧且与所述流量管的数量相同数量的流量管侧开口部分、以及分叉成与所述流量管的数量相同数量的流道分叉部分，进而，所述流道分叉部分处的各分叉部分剖面形状的面积被设定为相等，并且，从所述流道分叉部分至所述流量管侧开口部分的流道剖面积被设定为小于或等于所述分叉部分剖面形状的面积。
本发明的科里奥利流量计从所述流道分叉部分至所述流量管侧开口部分的所述流道剖面积被设定为从所述分叉部分剖面形状的面积开始呈线性地减小。
所述流道分叉部分处的所述分叉部分剖面形状呈非圆形形状，并且，所述流量管侧开口部分的形状呈圆形形状。
