EV3020 影像测量仪操作指导书1
5.影像测量仪操作规范
2013-6-29
图二十二
36
• •
黑白影像和彩色影像快速切换 快速载入校正参数：点击下拉箭头可 快速载入以前保存的校正参数
2013-6-29
6
二、使用前注意事项
• A使用电源确认（检查电源是否接通 220V） • B使用光源确认（上光/下光） • C倍率校正确认，（如倍率变动必须校正） • D探针校正确认，（如须更换探针必须校正）
2013-6-29
7
三、操作步骤
3.1开机
• 3.1.1 将主机电源开关键向上拉起，打开主机 • 电源开机.（确认上光源灯亮为正常） • 3.1.2打开电脑主机/屏幕开关. • 3.1.3打开系统软件（软件界面如图一） A:在萤幕上Easson2D 画面处，用滑鼠左 键在其上双击. B:在开始/程序/Easson2D
图十六 显示编号
图十六 隐藏编号
2013-6-29
33•ຫໍສະໝຸດ 1 8显示网格：切换是否显示风格
图十八 显示网格
图十八 隐藏网格
2013-6-29
34
•
点的样式：切换点的样式，样式包括 点、十字点、 实心圆
1 9
图十九 实心圆样式
图二十 点样式
图二十一 十字点样式
2013-6-29
35
•
十字线颜色：改变影像区十字线的颜色。 （点击下拉箭头可选择十字线样式） • 21 程序设置：进行程序的一些可选性设置， 包括自动保存等等（如图二十二）
2013-6-29
21
• 4.4.6输入刚才用影像测量所得到的圆的 编号后，按确定，程序会弹出校正成功 的提示
2013-6-29
22
4.5怎样绘图
• 4.5.1开启影像：打开菜单：“测量/摄影”即可开启影像。 • 4.5.2绘图：下面以画圆为例，移动工作台，将工件的圆形 边缘对准影像区十字线的中心。按下空格键或者点击鼠标， 取第一个点。此时，坐标显示区将显示： （如图十所示）
影像测量仪操作规程
影像测量仪操作规程1. 仪器工作原理被测量的工件放置于工作台上，在透射或发射光照明下，工件影像被摄像头摄取并传送到计算机，此时可使用软件的影像、测量等功能，配合对工作台的坐标采集，对工件进行点、线、面全方位测量。
2. 仪器结构与功能（1）仪器的总体结构：主要由机身、电脑台、电脑三大部分构成。
（2）电控箱：主要负责接收工作台位移信号，控制光源强度，提供CCD电源。
3. 仪器使用方法（1）工作台的使用：被测的工件放置于工作台玻璃上，摇动X,Y轴手轮，可移动工作台；调节X, Y轴手柄，可工作台作快速移动。
测量完成后，将工作台还原。
避免灰尘落入导轨。
（2）测量工件a. 将工件放置到工作台上；b. 打开“Easson 2D”程序；c. 调整Z轴，使影像清晰；d. 调节上、下光源亮度；e. 开始测量。
（3）更换LED 光源由于LED灯存在使用寿命问题，可能需要自己更换LED光源。
具体步骤如下：a. 取下光源电源。
（上光源电源插头在镜头升降台的下挡板上）b. 用M4内六角机米螺丝。
c. 换上备用光源，拧上螺丝。
d. 接好光源。
4. 仪器的维护保养本仪器是一种光电计算机一体化的精密测量仪器，保持仪器的良好使用状况可以保证仪器原有的精度和延长仪器的使用寿命。
（1）仪器应放在清洁干燥的房间里（室温20°C+_ 5°C 相对湿度低于60% ）。
（2）保持工作台清洁。
（3）防止锋利零件刮伤工作台或刮花玻璃。
（4）如测量零件需要把Z轴调低时，要注意不要让零件顶到镜头，以免影响精度。
（5）移动工作台不要过猛，以免撞伤工作台限位块引起精度下降。
（6）长时间不用请把工作台移到中间位置，并把X, Y轴手柄打到约30°位置。
（7）如镜头镜片弄脏，请使用专门镜片清洁剂，而不要使用有机溶剂（如酒精、乙醚等）擦拭，以免溶解镜头表面镀膜层。
（8）用完后应关闭机身及电脑电源。
（9）将Z 轴升到最高，在加油口加上润滑油。
影像测量仪操作使用规程
影像测量仪操作使用规程影像测量仪是一种常见的测量仪器，广泛用于各种测量领域，如工程测量、制造业、地质勘探等。
为了确保影像测量仪的准确性和安全性，使用者需要按照一定的操作规程进行使用。
以下是影像测量仪操作使用规程，详细介绍了使用过程中的注意事项和操作步骤。
一、操作前准备1.环境准备：确保测量环境整洁、无尘，避免影响测量精度。
2.仪器准备：检查影像测量仪的供电、连接线路是否正常，确保仪器处于正常工作状态。
3.校准：在进行测量之前，需进行影像测量仪的校准操作，并按照校准结果进行相关参数的调整。
二、操作步骤1.打开电源开关，等待影像测量仪启动。
根据具体的使用说明，选择相应的测量模式。
2.布置待测物体：将待测物体放置在影像测量仪的测量平台上，并进行固定，确保物体的位置稳定。
3.调整相机参数：根据待测物体的特点和需要测量的参数，调整影像测量仪的相机参数，如曝光时间、放大倍率等，以确保所得到的影像清晰、准确。
4.开始测量：按下测量按钮，影像测量仪开始进行测量。
根据具体的测量要求，可以选择自动测量或者手动测量。
在测量过程中，注意观察测量结果，确保测量的准确性。
5.数据处理：根据测量结果进行数据处理，如计算物体的尺寸、角度等。
根据具体的测量要求，可以使用影像测量仪自带的数据处理软件，或者将数据导入其他软件进行处理。
6.结果输出：将测量结果输出到打印机或者其他媒介上，以便记录和保存。
三、注意事项1.使用过程中避免震动：影响测量仪的准确性，应避免在测量过程中产生震动，如敲击仪器、碰撞物体等。
2.操作注意安全：使用者在操作影像测量仪时应注意安全，避免触碰到高温部件，以免造成伤害。
3.避免光线干扰：影像测量仪对光线的要求较高，应尽量避免测量环境中强光的干扰，以免影响测量结果。
4.更换测量物体时重新校准：当更换待测物体时，需要重新进行影像测量仪的校准操作，以确保测量的准确性。
5.定期维护保养：定期清洁仪器、检查仪器的连接线路是否正常，确保仪器处于正常工作状态。

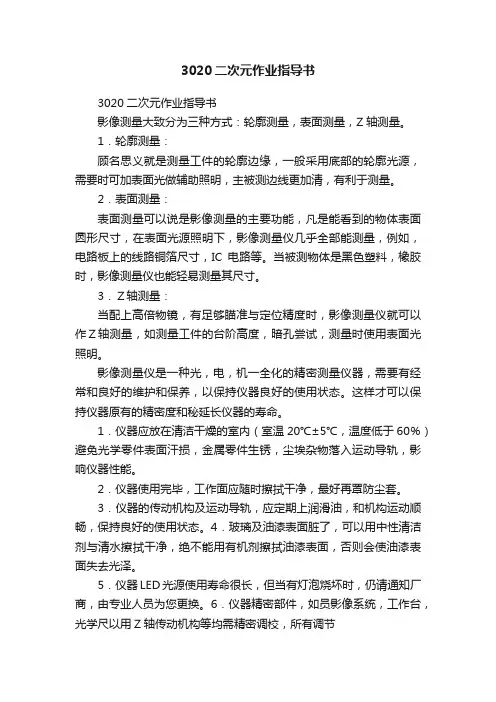

3020二次元作业指导书
3020二次元作业指导书3020二次元作业指导书影像测量大致分为三种方式：轮廓测量，表面测量，Z轴测量。
1．轮廓测量：顾名思义就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时可加表面光做辅助照明，主被测边线更加清，有利于测量。
2．表面测量：表面测量可以说是影像测量的主要功能，凡是能看到的物体表面圆形尺寸，在表面光源照明下，影像测量仪几乎全部能测量，例如，电路板上的线路铜箔尺寸，IC电路等。
当被测物体是黑色塑料，橡胶时，影像测量仪也能轻易测量其尺寸。
3．Ｚ轴测量：当配上高倍物镜，有足够瞄准与定位精度时，影像测量仪就可以作Ｚ轴测量，如测量工件的台阶高度，暗孔尝试，测量时使用表面光照明。
影像测量仪是一种光，电，机一全化的精密测量仪器，需要有经常和良好的维护和保养，以保持仪器良好的使用状态。
这样才可以保持仪器原有的精密度和秘延长仪器的寿命。
1．仪器应放在清洁干燥的室内（室温20℃±5℃，温度低于60％）避免光学零件表面汗损，金属零件生锈，尘埃杂物落入运动导轨，影响仪器性能。
2．仪器使用完毕，工作面应随时擦拭干净，最好再罩防尘套。
3．仪器的传动机构及运动导轨，应定期上润滑油，和机构运动顺畅，保持良好的使用状态。
4．玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，绝不能用有机剂擦拭油漆表面，否则会使油漆表面失去光泽。
5．仪器LED光源使用寿命很长，但当有灯泡烧坏时，仍请通知厂商，由专业人员为您更换。
6．仪器精密部件，如员影像系统，工作台，光学尺以用Z轴传动机构等均需精密调校，所有调节螺丝也坚固丝均已固定，客户请勿自行拆卸，如有问题通知厂商，自行拆卸造成仪器故障或精度降低，不属保修范围。
7．仪器的数据入理器，已怪工作台与光学尺的误差暑了精确补偿，请勿自行更改，否则会产生错误的测量结果。
8．仪器所有电器接插件一般不要拔下，如已拔掉，则必须按标记插回并拧紧螺丝，不正确的接插，轻则影响仪器功能，重则可以能损坏。
影像测量仪操作规程操作规程
影像测量仪操作规程一.操作步骤1.开机前进行设备点检保养；2.开机顺序：打开计算机电源（等1分钟）开启控制盒电源开启投影仪开关打开QIM3008软件进行调光测试；3.测试完毕后，整理桌面样件，保持干净，再关闭测试软件关闭投影灯光关闭投影电源关闭控制盒电源关闭计算机。
二.使用注意事项影像测量仪是一种光、电、机一体化的精密测量仪器，需要有经常和良好的维护与保养，以保持机器良好的使用状态。
这样才可以保持及其原有的精度和延长机器的使用寿命。
1.仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表明污损、金属零件生锈、尘埃杂物落入运动轨道，影响仪器性能。
2.仪器使用完毕，工作面应随时整理干净，清理样品。
3.仪器的传动机构及运动轨道、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。
4.工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。
5.仪器LED光源使用寿命很长，但当有灯泡烧坏时，仍请通知厂商，由专业人员为您更换。
6.仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。
自行拆卸造成仪器故障或精度降低，不予保修范围。
7.仪器的数据处理显示器DC3000，已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。
否则，会产生错误的测量结果。
8.仪器所有电器接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。
不正确的接插，轻则影响仪器功能，重则可能损坏系统。
影像测量仪操作指导书
影像测量仪操作指导书操作指导书1、操作指导书目的本操作指导书旨在为使用影像测量仪的人员提供详细的操作指南，以确保正确操作仪器，获取准确的测量结果。
2、影像测量仪简介影像测量仪是一种高精度的测量设备，通过图像分析技术来测量物体的形状、尺寸和位置。
其主要组成部分包括相机、光源、投射屏幕和图像处理软件。
3、设备准备3.1 确保影像测量仪所需要的电源充足并正常供应。
3.2 检查仪器是否处于水平状态。
3.3 清理相机镜头和投射屏幕，保持其干净清晰。
3.4 打开仪器电源并启动图像处理软件。
4、校准影像测量仪4.1 在进行测量之前，需要对影像测量仪进行校准。
4.2 根据校准工具的操作指南，进行仪器的校准调整。
4.3 校准过程中需确保校准仪器的稳定和准确。
5、测量对象设置5.1 在投射屏幕上放置测量对象，并确保其固定稳定。
5.2 调整相机的焦距和光源的亮度，以获得清晰的图像。
5.3 将测量对象在投射屏幕上对准测量标尺，并设定测量基准。
6、图像处理与测量6.1 在图像处理软件中，打开相机捕捉到的图像。
6.2 使用软件中提供的测量工具，对测量对象进行测量。
6.3 根据测量要求，选择合适的测量参数并进行测量操作。
6.4 根据测量结果，记录测量数值并进行数据处理和分析。
7、保存与报告7.1 将测量结果保存至合适的文件夹，并确保文件保存完整。
7.2 根据需要，测量结果报告，并包含必要的图表和数据。
7.3 打印或导出报告，以便于查阅和提供给相关人员。
8、维护与保养8.1 定期检查影像测量仪的光源和相机，确保其正常工作。
8.2 清洁相机镜头、投射屏幕和光源，以保持影像质量和测量精度。
8.3 避免将影像测量仪暴露在潮湿、灰尘和剧烈震动的环境中。
9、故障排除9.1 如果出现测量结果异常或仪器故障，请首先检查设备的电源和连接线是否正常。
9.2 检查设备是否经过正确的校准，如未校准，请进行校准操作。
9.3 如果问题仍然存在，请联系相关维修人员进行故障排查和修复。
影像测量仪作业指导书
影像测量仪作业指导书第一篇：影像测量仪作业指导书一、引言影像测量仪是一种广泛应用于各行各业的现代测量设备。
它通过采集和分析影像信息，实现对物体尺寸、形状和表面特征等进行快速和精确的测量。
本指导书旨在介绍影像测量仪的基本原理和使用方法，帮助读者正确使用和操作该设备。
二、影像测量仪的原理影像测量仪主要基于数字影像处理技术和计算机视觉算法。
当物体被测量时，影像测量仪会拍摄一系列图像，并通过图像处理软件提取和分析图像中的特征点和边缘等信息，进而计算出物体的尺寸和形状。
具体的原理包括：1. 图像采集：影像测量仪通过镜头和光源将物体的图像转换为数字图像。
在采集过程中，需要注意光照均匀、观察角度合适等因素，以确保获取到清晰的图像。
2. 特征提取：通过图像处理软件，影像测量仪能够自动提取图像中的特征点、边缘等特征。
这些特征点和边缘可以用来计算物体的尺寸和形状。
3. 测量分析：基于提取的特征信息，影像测量仪可以进行测量分析。
它能够实现诸如长度、宽度、高度、角度、曲率等多种测量功能，且测量结果具有高精度和可重复性。
三、影像测量仪的使用方法为了正确使用影像测量仪，以下是一些基本的使用方法和操作步骤：1. 准备工作：首先，将影像测量仪放置在稳定的工作台上，并连接电源。
在使用之前，先进行设备的校准和调试工作，确保其正常运行。
2. 选择测量模式：根据实际需求，选择合适的测量模式。
常见的测量模式有点测量、线测量、圆测量、角度测量等，用户可以根据实际测量任务进行选择。
3. 设置测量参数：根据被测物体的特性和测量要求，设定合适的测量参数。
例如，选择适当的曝光时间、对焦位置、分辨率等。
4. 进行测量：将待测物体放置在影像测量仪的视野范围内，并进行测量。
在测量过程中，需要保持物体的稳定，并避免光线干扰和震动等因素。
5. 分析测量结果：完成测量后，使用影像测量仪提供的图像处理软件进行数据处理和结果分析。
可以通过软件提供的功能，测量物体的尺寸、形状、缺陷等，并生成报告。
EV3020影像测量仪操作指导书1
EV3020影像测量仪操作指导书1一、目的：便于操作员能熟练操作二次元，提高检测准确度和效率，以及延长仪器的使用寿命二、适用范围：品质实验室的投影仪。
三、职责：3.1 操作员：仪器之使用与日常保养，仪器之测试与管理。
四、作业内容：4.1仪器介绍1）LED光源5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）X 轴转动手柄4）Y轴转动手柄8）电源开关A 日期:2011-8-15東莞利港達實業有限公司编写部门:品质部文件编号: 页次:第1頁共3頁東莞利港達實業有限公司EV-3020投影仪操作指导书版本:编写部门:品质部文件编号:157234684.2仪器测量方法：影响测量分为三种方式：轮廓测量，表面测量，Z轴测量。
4.2.1轮廓测量：就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时可加表面光做辅助照明，让被测边线更加清晰，有利于测量。
4.2.2表面测量：表面测量是影响测量的主要功能，凡是能看到的物体表面圆形尺寸，在表面光源照明下，影响测量仪几乎全部能测量。
4.2.3轴测量：当配上高倍物镜、有足够瞄准与定位精度时，影响测量仪就可以作Z轴测量如测量工件的台阶高度、暗孔深度，测量时使用表面光照明。
4.3软件的运用4.3.1打开运用软件Easson2D4.3.2点测量：按点量测按钮“点”或菜单<量测>之<点量测>，开始采点：方法：按软件控制界面键采点，用鼠标按左键确认。
说明：量测一个点可采（1-300）个点，所采点数由自行调整。
按“▲”和“▼”键弹出对话框，操作者可自行修改。
4.3.3线量测：点击量测按钮“线”或菜单<量测>之<线量测>，通过采点来量测直线，采点方法与点量测时介绍的一样。
4.3.4圆量测：点击量测按钮“圆”或菜单<量测>之<圆量测>，通过采点来量测直线，采点方法同上。
4.3.5弧量测：点击量测按钮“弧”或菜单<量测>之<弧量测>，通过采点来量测直线，采点方法同上。
EV-3020作业指导书
二、适用范围：怡信-SP3020二次元影像测量仪三、职责1、操作员负责仪器的使用及日常保养与维护；2、品质部负责操作员的培训及仪器的定期校验。
四、工作环境1、室温：20℃±5℃2、湿度：≤70%3、电源：210～230V，50～60HZ 一、目的：使操作员能正确掌握仪器的使用及维护与保养。
六、仪器使用1、开机1.1、打开主机及电脑电源1.2、打开电脑桌面Ensson 2D程序，进入软件工作界面。
2、影像校正2.1选择功能区校正处理｜影像校正项，调节镜头要使用的倍率，选择校准片上合适 大小的标准圆，分别把影像区的3个指示圆移动到标准圆上点击鼠标左键，最后按 右键结束，如果校正成功会出现校正成功对话框，反之需重新手动校正。
3、测量3.1 见怡信《影像测量仪用户手册》。
4、关机4.1、关闭程序2.2、关闭主机及电脑电源五、仪器介绍1、Z轴操作手柄，Z轴手柄顺时针旋转， 镜头Z+方向移动，Z轴手柄逆时针旋 转，镜头Z-方向移动。
2、CCD镜头3、Y轴快速移动杆，Y轴快速移动杆松开 工作台Y方向可快速托动,测量时请使 用操作手柄操作，移动杆锁紧。
4、Y轴操作手柄，Y轴手柄顺时针旋转， 工作台Y+方向移动，Y轴手柄逆时针旋 转，工作台Y-方向移动。
5、X轴操作手柄，X轴手柄顺时针旋转， 工作台X-方向移动，X轴手柄逆时针旋 转，工作台X+方向移动。
6、X轴快速移动杆，X轴快速移动杆松开 工作台X方向可快速托动，测量时请使 用操作手柄操作，移动杆锁紧。
7、工作台134562Y+Y-X+X-Z-Z+7编制: 审核: 批准:。
影像测量仪作业指导书
全自动影像测量仪作业指导书注意事项工件需在恒温20℃±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。
但测量前必须在入检测室后15—30分钟后测量。
测量时由于行程关系，人须距离机器0.5米以外。
因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。
准备工作1.将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。
2.将测量平台擦拭干净，不得有灰尘油污。
3.将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。
调整摆放位置，确保在测量仪可测范围内。
测量开始1.首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。
期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。
同时可打开计算机。
2.设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3.光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。
4.测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。
测量界面介绍：光源控制区：几何测量区：4. 底光源（当四边方框变成蓝色时，表示选中）1.上光源(当大圆变成蓝色时，表示选中)2.同轴光（当内部小圆变成蓝色时，表示选中）3.光源亮度调节5.建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。
）6.几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。
影像测量仪操作指导书
影像测量仪操作指导书一、目的指导影像测量仪操作人员，科学、规范的使用仪器。
二、适用范围影像测量仪: VMS-3020F三、操作方法3.1 准备测量3.1.1 打开电脑主机及显示器的电源，等待电脑启动完成后，点击桌面上的测量软件快捷方式启动测量软件M2D-IMG3.1.2、打开投影仪的电源开关，旋转轮廓灯及表面射灯旋钮至打开。
3.1.3、将校正玻片放置于投影仪上，调整投影仪的物距，使影像清析，调整灯光旋钮使被测量部位更易分辨。
3.1.4 如果被测物件比较小时，可以适当调整放大倍率，使测量更容易，准确。
3.1.5像素校正：在校正片上找一合适大小的圆（直径小于窗口宽度的一半），然后，鼠标右键点击M2D- IMG软件影像区→像素校正:在进行影像量测前一定要进行像素校正。
另外，CCD 摄像头的倍率变化或镜头的焦距变化后，都要进行像素校正。
像素校正的目的是为了让量测结果更准确。
校正时，必须符合以下条件：1. CCD 摄像头的倍率不变；2. 光源不变；3. 须使用带圆的工具校正；4. 校正顺序必须是：左→右→上→下。
3.2. 测量物件尺寸3.2.1. 数轴清零测量：通过X，Y方向摆正，使用数轴清零，实现长度的测量；3.2.2．人工判别;3.2.3. 半自动判别3.2.4. 自动判别(光标);3.2.5. 自动判别(十字线);3.3. 组合测量测量好的基本元素，如点，线，圆，弧等。
可以在绘图区组合成各种其它元素：如：组合点，组合线，组合距离，组合角度，组合圆等。
四、注意事项1) 放置投影仪的台面必须水平,且周围环境不能有振动。
2) 校正片为精密部件，易刮花及碎裂，校正完成后应立即放回专用保护盒内。
3) 使用完毕后,要及时清理投影仪的台面。
4) 投影仪的光学玻璃易刮花及破损,放置被测物件时必须小心轻放。
5) 若有异常,应及时通知管理人员。
五、预防保养项目1)清理机器各部位的灰尘和异物2)检查整机是否放置在水平的台面3)开机检查﹐调试各工具命令菜单﹐观察功能是否正常使用。
影像测量仪操作指导书
一台一台一台一台像素校正片1.储存环境需保持清洁干燥.以避免 零件污损,生锈, 及尘埃落入运动 导轨內。
2.使用完毕工作台拭擦干净。
3.清洁时不能用有机溶剂清洁,可用 中性清洁剂或水拭擦。
4.调节倍率后必须用校正片进行像 素校正，否则会影响实测结果。
5.工作环境：温度:20℃±5℃ 湿度:40～60%RH注意事项1.打开UPS不间断电源，保障电源稳定性（如图一）2.打开仪器电源（如图二）,打开操作软件 （如图 三),根据产品特性选择打开轮廓光源（如图四)或 者表面光源（如图五）。
3.根据产品的大小调节CCD上倍率（如图六），直到 产品在屏幕上显示清楚，调节倍率后需用校正片 进行像素校正。
4.像素校正：调节轮廓光源、倍率后，选择人工判 别模式, 將校正片放于工作台上,移动X, Y轴至中 心圆孔按顺序左-->右-->上-->下以相同的操作完 成数据采集,再保存校验结果。
5.依产品特性选择人工判别, 半自动判别,自动判別 及全自动判別量测模式。
6.选择量测工具栏或菜单量测上的各图形量测, 依 需要确定采点数,在采够了点数后按√按键或脚踩 脚踏开关完成采点,采足点数后数据自动在量测结 果区显示出來。
7.量测结果可按工具栏上的EXCEL或 Word按钮导入 文档中作记录.绘画区的图形可按CAD 按钮导入 CAD档进行编辑。
8.量测完成, 按顺序关闭轮廓及表面光源。
UPS不间断电源影像测量仪U P S 电源投影仪开关轮廓光源调节按钮软件启动图标表面光源调节按钮校准片版 本核 准仪 器 操 作 指 导 书图片演示制 定伺服系统全自动插拔力试验机Compupack Technology (SuZhou) Co.,Ltd 信 琦 电 子 科 技（苏州）有 限 公 司实验材料实验步骤仪器名称:文件编号操作方法RQ-QA-41-B打印机打开仪器电源操作软件轮廓光源/表面光源摆放样品数据记录出具报告清理测试台面图打开USP 电源开始测试关闭仪器图七图一图二图一图三图四图五图六图七。
影像仪操作指导书
文件修订记录文件名称影像仪操作指导书生效日期2021-8-31 页码第 2 页共 3页1.目的为使用者提供影像仪的正确使用和保养方法，确保其测量值准确、可靠、稳定和延长其使用寿命，从而保证产品测量结果的准确度。
2.适用范围适用于本公司影像仪仪器。
3.定义无。
4.职责4.1：操作员必须参照此工作指引进行操作，并负责日常点检和维护,点检结果记录于《影像仪点检表》。
4.2：测量工程师进行操作及维护指导，在仪器发生故障的情况下将仪器进行调整或通知其它单位进行维修。
5.作业程序5.1：打开电脑和仪器总电源（绿色按钮灯亮）检查机身急停（红色大按钮）处于弹开状态，检查摇杆急停（红色按钮）处于开启状态，等待设备自动初始化（约1分钟左右）；5.2：等待网络联接（电脑右下角/以太网）正常，确认控制器初始化完成（控制盒绿色指示灯间歇闪烁/频闪为控制器故障）。
注意：必须等网络连接正常后才可开启软件，否则测量系统无法正常开启使用。
5.3：打开软件，提示三轴自动找零点，点击“确认”，三轴零点找到并提示后“找零窗口”自动消失。
（注意：自动找零点过程中不允许按“急停”，拨动“摇杆”等其他操作）；5.4：选择测量倍率，正式测量前要做像素校正或呼出已存像素校正。
（注意：不可在镜头倍率显示窗口为“ HOME"状态下测量，否则测量数据不准以及保存的测量程序不可以正常运行）；5.5：常用测量元素获取方法5.5.1 测量点，点击可采集点的元素；5.5.2 测量直线，点击可手动采集一条直线，点击可获得一条自动采集的直线，点击可采集多段组成的直线。
5.5.3 测量弧或圆，点击或，可采集一条弧，点击或可自动采集一条弧或圆。
5.5.4 选定构造元素，点击可得一个点；5.5.5选定构造元素，点击可得一条直线；5.5.6选定构造元素，点击可得一个圆；文件名称影像仪操作指导书生效日期2021-8-31 页码第 3 页共 3页5.5.7选定构造元素，点击可得一个高度值；5.5.8选定构造元素，点击可得一个距离；5.5.9选定构造元素，点击可得一个平面度值。
EL3020分析仪器操作
EL3020分析仪器操作一、仪器准备1.将EL3020放置在平稳的台面上，并确保仪器与电源连接良好。
2.检查仪器上的显示屏，确保其处于正常工作状态。
3.检查仪器的接口，确认所需的传感器和探头已连接正确。
二、设置测量参数1.打开EL3020的电源开关，并等待数秒钟，直到仪器自检完成。
2.在显示屏上选择所需的测量模式，例如温度、湿度、压力等。
3.使用仪器上的菜单按钮进行参数设置，如测量范围、时间间隔、单位等。
三、执行测量操作1.将要测量的样品或探头放置在仪器合适的位置上，确保与传感器接触良好。
2.点击仪器上的“启动”按钮，开始测量操作。
3.仪器将根据设置的参数进行数据采集，同时将数据显示在屏幕上。
4.可以根据需要实时监测测量数据，或者等待测量结束后进行数据分析。
四、数据处理和记录1.结束测量后，可以点击仪器上的“停止”按钮，停止数据采集和显示操作。
2.如果需要保存测量数据，可以通过仪器提供的接口将数据导出到外部设备，如计算机或移动存储器。
3.使用相关软件对导出的数据进行处理和分析，如生成图表、统计数据、趋势分析等。
4.可以根据需要将数据记录在实验笔记本或电子文件中，以备进一步分析和报告。
五、仪器维护和注意事项1.定期清洁仪器的传感器和探头，以保持其灵敏度和准确性。
2.注意保护仪器免受湿度、温度和尘埃等外部环境的影响，避免水汽和化学物质进入仪器内部。
3.在使用过程中，避免碰撞和剧烈震动，以防止仪器损坏。
4.根据使用手册的指导，定期进行仪器的校正和维修，以确保仪器的稳定性和准确性。
5.遵守仪器使用的安全操作程序，如正确使用个人防护装备和仪器的防护装置。
综上所述，EL3020分析仪器是一款多功能、易于操作的实验室设备。
操作该仪器需要进行仪器准备、设置测量参数、执行测量操作、数据处理和记录等步骤。
正确使用和维护仪器可以保证测量的准确性和可靠性。
影像测量仪操作指导书
影像测量仪操作指导书（IATF16949-2016/ISO9001-2015）一、目的确保影像测量仪在测量过程中输出有效、准确的检测结果，为产品的测量作出可信的判定，延长仪器的使用寿命。
二、范围适用于本公司VMM2.2A型影像测量仪的操作。
三、职责3.1只有经过培训合格者且经授权后才能对本仪器进行操作。
并且要严格按照本规程来进行试验操作。
3.2操作人员要对仪器的的使用状态及测量结果的有效性，准确性负责。
四、操作步骤4.1打开电脑主机及显示器电源开关，进入WindowsXP操作界面，双击VMM2.2 图标，进入软件的操作界面。
4.2倍数的选取：根据被测物体的大小然后通过旋转CDD摄像头上的转动装置来选择与之最适合的倍数（0.65，1，2）例如实物较小就可以选择高倍率来进行操作。
4.3比例标定：首先打开底光灯（必要时打开顶光灯），将光学标准片正放与载物玻璃板上，通过旋转X，Y轴控制手柄来使的标准片上的X，Y轴与系统上的X，Y轴重合，直到系统坐标成红线闪烁时即可，然后点击菜单栏上的“标定设置比例尺”即可获得与系统匹配的比例。
标定完成后请将标准片轻轻放回标定盒中。
4.4将产品被测表面清洁后，轻放于载物玻璃板上，根据测量要求选择投影的底光或顶光；通过旋转Z轴升降手柄，把影像调整到最清晰的程度。
接下来以几种常用的操作指令为例4.5端面距的测量：4.5.1焦距调整:按照4.4步骤把被测产品影像调到最清晰程度。
4.5.2要素测绘:单击工具面板上的“绘图”,单击“多点画线(或双点画线)”,依次在产品投影被测轮廓线上取点(取点时要结合左下脚的放大区域，观察是否点取到合适的点),单击”右键”即可生成直线要素;按同样方法求出另一端面的直线要素。
(注意：完成测绘时要观察图元数据区上的位置，若与实际相差较大，就需重新比例标定后再次测量)4.5.3尺寸标注:完成绘图指令后。
单击工具面板上的“标注”，根据情况选择”两直线间距离”的标注方式图标(如是水平或垂直时选用“对齐标注”，其他则选用“线性标注”)，根据下方提示选择基准线,再选择第二条直线要素,选择标注位置单击左键,完成尺寸的标注。
影像测量仪操作指导书
影像测量仪操作指导书影像测量仪操作指导书1.概述1.1 本文档的目的本文档旨在提供关于影像测量仪的详细操作指导，以帮助操作人员正确、高效地使用该设备。
1.2 读者对象本操作指导书适用于对影像测量仪不熟悉或者初次接触该设备的操作人员。
2.仪器介绍2.1 仪器外观及组成影像测量仪通常由以下部分组成：●仪器主体（包括显示屏、控制面板等）●相机模块（接收影像并进行测量）●移动平台（用于放置待测物体）2.2 仪器原理影像测量仪利用相机模块接收物体的影像，并通过计算机算法进行图像处理和测量，从而得到准确的尺寸、角度等测量结果。
3.准备工作3.1 开机与关机●按下电源按钮，等待仪器启动完成。
●关机时，按下电源按钮并确认关闭流程完成后，断开电源。
3.2 连接外部设备根据需要，将影像测量仪与计算机、打印机、存储设备等外部设备连接，确保正常的数据传输和输出功能。
4.操作指导4.1 操作界面影像测量仪的操作界面通常分为以下几个部分：●主菜单栏：提供各项功能操作的入口。
●影像显示区域：显示待测物体的影像。
●测量参数设置区域：设置测量参数，如单位、精度等。
●测量结果显示区域：显示测量结果。
●其他辅助工具栏：提供辅助功能操作的入口。
4.2 测量流程一般的影像测量仪操作流程如下：●1）启动按钮，打开影像测量仪软件。
●2）将待测物体放置在移动平台上，并调整位置和角度，使其适配影像测量仪的拍摄范围。
●3）拍摄按钮，仪器会自动拍摄物体的影像。
●4）根据需要，在影像上设置测量区域。
●5）测量按钮，仪器会进行图像处理和测量计算。
●6）测量结果将显示在测量结果显示区域。
●7）根据需要，可以进行结果输出、存储等操作。
●8）完成测量后，关闭按钮，关闭影像测量仪软件。
5.注意事项5.1 操作环境为确保正常的测量精度和结果可靠性，请在以下环境中操作影像测量仪：●温度.20℃●25℃●湿度.40% ●60%●光照：均匀、稳定的光照环境5.2 清洁与维护经常保持影像测量仪的清洁，并定期进行维护：●使用柔软的布清洁外部表面，避免使用硬物品刮擦。
影像测量仪使用说明
影像测量仪使用说明第一部分：产品概述影像测量仪是一种通过数字图像技术实现测量的设备，它可以用于工业、医疗、科研等领域。
本影像测量仪采用先进的图像处理算法和高分辨率的传感器，能够实现高精度、高效率的测量。
本使用说明将介绍影像测量仪的基本操作和功能，帮助用户熟悉和正确使用该设备。
第二部分：产品特点1.高精度：影像测量仪采用高分辨率的传感器，能够实现高精度的测量。
2.多功能：本设备可以实现多种测量功能，包括长度测量、面积测量、圆直径测量等。
3.高效率：影像测量仪具有快速响应的速度，能够在短时间内完成大量测量任务。
4.易于使用：本设备采用简单直观的操作界面，用户只需按照指示操作即可完成测量。
第三部分：设备准备1.将影像测量仪连接到电源，并确保电源正常。
2.打开显示屏，启动测量软件。
3.将待测物品放置在测量台上，并调整合适的放置位置。
第四部分：基本操作1.打开测量软件后，会出现主界面，界面上会显示实时图像。
2.点击“新建测量”按钮，进入测量模式。
3.在实时图像中选择一个待测点，点击鼠标左键进行标记。
4.根据测量需求，在实时图像中选择其他待测点，并进行标记。
5.点击“测量”按钮，软件会根据标记的点位进行测量计算。
第五部分：测量功能1.长度测量：在实时图像中标记起始点和终止点，软件会根据标记的点位计算长度。
2.面积测量：在实时图像中选择物体边界，并进行闭合标记，软件会根据标记的区域计算面积。
3.圆直径测量：在实时图像中选择圆的边界，并进行闭合标记，软件会根据标记的区域计算圆的直径。
第六部分：注意事项1.在进行测量之前，应确保测量台和待测物品处于平稳状态，以避免测量误差。
2.在进行标记时，应尽量选择清晰明确的标记点位，以提高测量的准确性。
3.在进行测量时，需注意避免手部晃动和环境光线干扰，以影响测量的准确性。
第七部分：故障排除1.如果影像测量仪无法启动，请检查电源是否连接正常，并重新启动设备。
2.如果软件无法识别图像，请检查设备的连接是否稳固，并重新启动软件。
影像测量仪作业指导书
书
编 号
部门
体系
技术部
检验
影像测量仪作业指导书
份数
原件
1
1
版 次
B1
一、目的：使操作员能熟练掌握影像测量仪器的操作步骤及方法。
二、适用：适用于本公司二次元影像检测仪。
三、步骤：
3.1操作步骤
3.1.1开机
3.1.2开起电脑
3.1.3打开运用软件
3.1.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。
4.1观察数显表有无异常现象，如有异常现象应产即切断电源。
4.2关闭投影机上的灯后，按下”POWER”键后关闭电源开关。
3
制 定
审 核
批 准
2
1
改订
年 月 日
改订内容
制定
3.1.6平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行 线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。
四、关机
影像测量仪操作规程
影像测量仪操作规程
《影像测量仪操作规程》
一、操作前准备
1. 确保影像测量仪处于稳定位置，并且电源已连接并开启。
2. 检查测量仪的显示屏、镜头和其他部件是否干净，若有污渍应及时清洁。
3. 确保测量仪所需软件已安装并已启动。
二、基本操作
1. 打开测量仪的操作界面，输入相关参数，例如测量单位、像元大小等。
2. 将待测物件摆放在测量仪的工作台上，并校准好位置。
3. 使用测量仪镜头对准待测物件，并对焦调整到最清晰位置。
三、测量操作
1. 点击测量软件中的“测量”按钮，开始对待测物件进行影像测量。
2. 根据所需测量指标，选择测量仪中的相应功能，例如长度、面积、角度等。
3. 点击相应功能的测量按钮，测量仪将自动进行测量，显示结果并保存数据。
四、结果处理
1. 测量完成后，可将测量结果保存在电脑中，并进行数据分析。
2. 对于不符合要求的测量结果，可重新调整测量仪参数和位置，重新进行测量。
五、关机及清洁
1. 测量完成后，关闭测量仪软件，并依次关闭测量仪的电源。
2. 清洁测量仪的各部件，包括显示屏、镜头、工作台等，确保下次使用时处于良好状态。
六、安全注意事项
1. 操作人员需熟悉测量仪的使用说明书，并接受相关培训后进行操作。
2. 使用时应注意避免对镜头等部件造成物理损害。
3. 操作时需避免触碰测量仪的运动部件，以及遵守其他相关安全操作规定。
总结：《影像测量仪操作规程》是保证测量工作准确进行的重要指南，操作人员需严格遵守规程并配合实际操作，以确保测量结果的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、目的：
便于操作员能熟练操作二次元，提高检测准确度和效率，以及延长仪器的使用寿命二、适用范围：
品质实验室的投影仪。
三、职责：
3.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。
四、作业内容：
4.1仪器介绍
1）LED光源5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）X 轴转动手柄4）Y轴转动手柄
8）电源开关
A 日 期:
2011-8-15
東莞利港達實業有限公司
编写部门:品质部文件编号: 页 次:第1頁 共3頁
東莞利港達實業有限公司
EV-3020投影仪操作指导书
版 本:编写部门:
品质部
文件编号:
1
5
7
2
3
4
6
8
4.2仪器测量方法：影响测量分为三种方式：轮廓测量，表面测量，Z轴测量。
4.2.1轮廓测量：就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时可加表面
光做辅助照明，让被测边线更加清晰，有利于测量。
4.2.2表面测量：表面测量是影响测量的主要功能，凡是能看到的物体表面圆形尺寸，在表面光源照明下，影响测量仪几乎全部能测量。
4.2.3轴测量：当配上高倍物镜、有足够瞄准与定位精度时，影响测量仪就可以作Z轴测量
如测量工件的台阶高度、暗孔深度，测量时使用表面光照明。
4.3软件的运用
4.3.1打开运用软件Easson2D
4.3.2点测量：按点量测按钮“点”或菜单<量测>之<点量测>，开始采点：方法：按软件控制界面键采点，用鼠标按左键确认。
说明：量测一个点可采（1-300）个点，所采点数由自行调整。
按“▲”和“▼”键
弹出对话框，操作者可自行修改。
4.3.3线量测：点击量测按钮“线”或菜单<量测>之<线量测>，通过采点来量测直线，采点方法与点量测时介绍的一样。
4.3.4圆量测：点击量测按钮“圆”或菜单<量测>之<圆量测>，通过采点来量测直线，采点方法同上。
4.3.5弧量测：点击量测按钮“弧”或菜单<量测>之<弧量测>，通过采点来量测直线，采点方法同上。
4.3.6其它类量测，如椭圆量测，矩形量测，角度量测，距离量测可根据以上的操作方法，
点击相应的按钮或菜单<量测>之“相应的量测”，采点方法同上。
4.4图形处理
4.4.1删除：选择该命令，会删除选中的图形，也可点选工具栏中“删除”按钮来执行。
4.4.2全选：让所有的图形都选中。
4.4.3取消：在选中与不选中图形之间互换。
4.4.4全屏放大：将所有的图形在整画面区内显示。
点击该命令就可将图形全屏放大。
4.4.5窗口放大：将在图画区框住的图形进行放大，放大到全屏。
点击该命令，在图画区
用鼠标左键点一下，移动鼠标，在屏幕上会画出一矩形框，将矩形框住所要放大的图形，然后再点一下左键，则框住的部分将放大到全屏幕。
東莞利港達實業有限公司
可增加减少点数。
也可以设置固定的量测点数，操作方法：选择菜单<系统设定>的<点数设定>文件编号: 页 次:
第2頁 共3頁
EV-3020投影仪操作指导书
版 本:A 日 期:
2011-8-15
東莞利港達實業有限公司
页 次:
第3頁 共3頁
编写部门:品质部
用鼠标左键点一下，移动鼠标，在屏幕上会画出一矩形框，将矩形框住所要放大的图形，然后再点一下左键，则框住的部分将放大到全屏幕。
4.4.6平移：在图画区窗口中移动图形。
点击该命令，在画面区按住鼠标左键不放，此时图形跟着移动，将图形移动到所需位置后松开鼠标左键。
4.4.7缩放：缩小放大图画区的图形。
点击该命令，在画图区按住鼠标左键不放，从上往下移动，则图形缩小，从下往上移动图形放大。
4.4.8原点设定:就是坐标系的平移，将坐标原点移到某点（X,Y）处。
点击该命令，然后在画图区，用鼠标左键选中一图形元素（点，圆，弧，矩形，椭圆），则坐标系原点将移动到这些元素的中心坐标位置。
4.4.9轴摆正：就是坐标系的旋转，将坐标系的一轴旋转到某一位置。
点击该命令，然后在画图区，用鼠标左键选中一图形元素（点，圆，弧，矩形，椭圆），则坐标系的一轴将这些元素的中心（线的话，坐标系的一轴将与之重合）。
4.4.10任意轴摆正：就是可指定你选择的图形摆到X轴上或者Y轴上。
点击该命令，在弹出的对话框中，选择所要摆的轴，然后选确定。
然后再在画图窗口中选择图形即可。
4.5仪器的维护与保养
4.5.1仪器应放在清洁干燥的室内，避免光学零件表面汗损、金属零件生锈、尘埃杂物落入运动导轨，影响仪器性能。
4.5.2仪器使用完毕，工作面应随时擦拭干净，最好再罩上防护罩。
4.5.3仪器的传动机构及运动导轨、应定期上润滑油。
4.5.4玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净。
绝不能用有机剂擦拭
油漆表面，否则会使油漆表面失去光泽。
4.5.5仪器精密部件，如影响系统、工作台、光学尺以及Z轴传动机构等均需精密调整，所有调节螺丝与坚固螺丝均已固定，不可自行拆卸
4.6注意事项
4.6.1移动仪器时，需将所有的电源断开，禁止带电插拔。
4.6.2运输时要轻拿轻放以免仪器有所损坏，仪器应放在原包装箱内，遵照包装储运图标
标志指示放置，并使用封闭式货箱搬运。
五、相关表单：
《样
5.1《二次元影像儀保養表》 核准修订记录
日期
版次
審核制定
修 订 情 况 记 录
EV-3020投影仪操作指导书
日 期:
2011-8-15
版 本:A。
