凸透镜凹透镜成像规律作图
初中物理所有光路图平面镜成像凸透镜成像凹透镜成像的作图图解急
初中物理所有光路图平面镜成像凸透镜成像凹透镜成
像的作图图解急
这一类题就是“光路图”题！
有关光路图问题，主要有光的反射、光的折射、凸透镜成像规律。
考查的知识点主要有“光的反射定律”、“平面镜成像特点”、“平面镜成像原理”、“凸透镜、凹透镜中的三条特殊光线”！
需要特别注意的易错细节问题如下：
1.画法线后必须画垂直符号！
2.画光线之后必须画箭头！
3.特别注意实线与虚线！实际光线用实线，非实际光线以及辅助线用虚线！
4.光的反射图：注意利用“平面镜成像特点（物像关于镜面对称）”、“平面镜成像原理（任意两条反射光线的反向延长线相交于像点）”来画图！
期末考试必考类型题用六个光路图组合展示:。

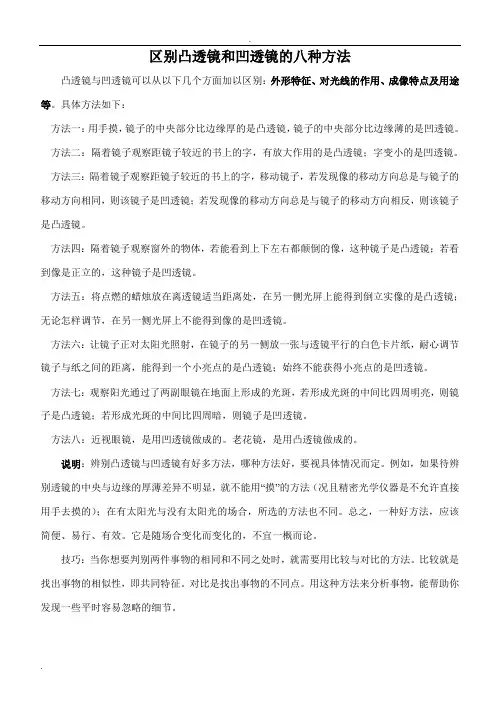

区别凸透镜和凹透镜的八种方法
区别凸透镜和凹透镜的八种方法凸透镜与凹透镜可以从以下几个方面加以区别：外形特征、对光线的作用、成像特点及用途等。
具体方法如下：方法一：用手摸，镜子的中央部分比边缘厚的是凸透镜，镜子的中央部分比边缘薄的是凹透镜。
方法二：隔着镜子观察距镜子较近的书上的字，有放大作用的是凸透镜；字变小的是凹透镜。
方法三：隔着镜子观察距镜子较近的书上的字，移动镜子，若发现像的移动方向总是与镜子的移动方向相同，则该镜子是凹透镜；若发现像的移动方向总是与镜子的移动方向相反，则该镜子是凸透镜。
方法四：隔着镜子观察窗外的物体，若能看到上下左右都颠倒的像，这种镜子是凸透镜；若看到像是正立的，这种镜子是凹透镜。
方法五：将点燃的蜡烛放在离透镜适当距离处，在另一侧光屏上能得到倒立实像的是凸透镜；无论怎样调节，在另一侧光屏上不能得到像的是凹透镜。
方法六：让镜子正对太阳光照射，在镜子的另一侧放一张与透镜平行的白色卡片纸，耐心调节镜子与纸之间的距离，能得到一个小亮点的是凸透镜；始终不能获得小亮点的是凹透镜。
方法七：观察阳光通过了两副眼镜在地面上形成的光斑，若形成光斑的中间比四周明亮，则镜子是凸透镜；若形成光斑的中间比四周暗，则镜子是凹透镜。
方法八：近视眼镜，是用凹透镜做成的。
老花镜，是用凸透镜做成的。
说明：辨别凸透镜与凹透镜有好多方法，哪种方法好，要视具体情况而定。
例如，如果待辨别透镜的中央与边缘的厚薄差异不明显，就不能用“摸”的方法（况且精密光学仪器是不允许直接用手去摸的）；在有太阳光与没有太阳光的场合，所选的方法也不同。
总之，一种好方法，应该简便、易行、有效。
它是随场合变化而变化的，不宜一概而论。
技巧：当你想要判别两件事物的相同和不同之处时，就需要用比较与对比的方法。
比较就是找出事物的相似性，即共同特征。
对比是找出事物的不同点。
用这种方法来分析事物，能帮助你发现一些平时容易忽略的细节。
凹面镜与凸透镜成像对比一、结构不同1、凸透镜是由两面磨成球面的透明镜体组成2、凹面镜是由一面是凹面而另一面不透明的镜体组成二、对光线的作用不同1、凸透镜主要对光线起折射作用2、凹面镜主要对光线起反射作用三、成像性质不同凸透镜是折射成像成的像可以是：正立、虚像、缩小、起聚光作用凹面镜是反射成像只能成缩小的正立像。
凸凹透镜成像光路图规律总结
凸凹透镜成像规律光路图总结实像可用承接物接收到，虚像承接不到，只能眼睛看到。
一、透镜凸透镜：中间厚边缘薄的透镜；凹透镜：中间薄边缘厚的透镜。
焦点：平行光线（太阳光）通过透镜后会聚的点，或通过透镜后发散光线的反向延长线的会聚点。
（焦点一般有两个，并且一般关于透镜对称）焦距：焦点到光心的距离。
凸透镜对光线有会聚作用，凹透镜对光线有发散作用光心：透镜的几何中心*三条特殊光线1.平行于主光轴的光线，通过凸透镜后会聚于焦点；通过凹透镜后，反向延长线会聚于焦点。
2.通过焦点的光线通过凸透镜后平行于主光轴；正向延长线通过焦点的光线通过凹透镜后平行于主光轴。
3.通过光心的光线通过透镜后方向不变。
二、凸透镜成像规律1、u>2f2、u=2ffvu2,=2= >，f<vf2<ffu2在异侧成倒立、缩小的实像在异侧成倒立等大的实像3、2f>u>f4、u=ff v f u f 2,2><<5、u<ff u <在同侧成正立、放大的虚像凸透镜成像规律表格分析：1.一倍焦距：像虚实的分界线 （一倍焦距分虚实）2.二倍焦距：实像放大缩小的分界线 （二倍焦距分大小）3.实像都是倒立的，虚像都是正立的。
4.在调节物距和像距时，物像在主光轴上同向移动。
（成实像时物远像近像变小，成虚像时物远像远像变大。
这里的远近是相对于透镜来说的。
）5.物体、透镜和光屏位置已经确定，在光屏上已经有一个清晰的像，如果保持透镜不动，像左右上下的移动方向和物体左右上下移动的方向相反；如果保持物体不动，像左右上下移动的方向和透镜移动的方向相同。
三、凹透镜成像规律f v f u f 2,2><<在异侧成倒立、放大的实像 f u = 不成像1、u>2f2、u=2fvf22f=,u<vff>,u<在同侧成正立、缩小的虚像在同侧成正立、缩小的虚像3、2f>u>f 4、u=fv2f<,fu<=,u<vff<f在同侧成正立、缩小的虚像在同侧成正立、缩小的虚像5、u<f<,u<fvf在同侧成正立、缩小的虚像凹透镜成像规律：不管物体在哪个位置，都成正立、缩小的虚像且像物是在同侧。
凸透镜成像规律(画图法)
当物距在一倍焦距和二倍焦距之间时， 成倒立、放大的实像，像距大于2倍 焦距。
当物距等于2倍焦距时，成倒立、等 大的实像，像距等于2倍焦距。
当物距小于一倍焦距时，成正立、放 大的虚像，像距大于物距。
焦距变化对成像影响
望远镜设计原理
望远镜也是利用凸透镜成像规律的光学仪器。通过组合凸透镜和凹透镜，可以 实现对远处物体的放大观察。其中物镜将远处物体缩小成倒立实像，目镜再将 这个像放大成虚像，供人眼观察。
案例分析：改进摄影技术提高成像质量
高分辨率镜头设计
为了提高摄影成像质量，可以设计高分辨率镜头。这种镜头采用高质量的凸透镜材料和先 进的加工工艺，能够减小像差和畸变，提高成像的清晰度和分辨率。
光源亮度越低，成像越模糊，亮度越 低。
05 应用领域拓展与案例分析
摄影技术中应用
凸透镜作为镜头
在摄影技术中，凸透镜常被用作相机镜头，通过调整物距 和像距，可以在底片上形成清晰的倒立实像。
控制景深
利用凸透镜成像规律，摄影师可以控制景深，即在照片中 呈现清晰范围的大小。通过调整光圈大小、镜头焦距和拍 摄距离等因素，可以实现不同的景深效果。
像距与成像的关系
像距也是影响成像的重要因素之 一。当像距大于物距时，成放大 的像；当像距小于物距时，成缩 小的像。
学生自我评价报告
掌握了凸透镜成像的基本规律， 并能够运用画图法进行分析和 解决问题。
能够理解焦距和像距对成像的 影响，并能够在实际问题中加 以应用。
在学习过程中，积极参与课堂 讨论和实验活动，提高了自己 的动手能力和实践能力。
它具有两个球面，可 以汇聚光线。
光线传播路径及特点
凸透镜与凹透镜三条特殊光线的作图规律
F F F F FF凸透镜与凹透镜三条特殊光线的作图规律【熟记】（1）凸透镜中的三条特殊光线a 、平行于主光轴的光线经凸透镜折射后通过焦点射出，如图甲。
（简称：平行过焦）b 、通过焦点的光线经凸透镜折射后平行于主光轴射出，如图乙。
（简称：过焦平行）c 、经过凸透镜光心O 的光线传播方向不改变.如图丙。
（简称：过心不变。
）（2）凹透镜中的三条特殊光线a 、 平行于主光轴的光线，经凹透镜折射后，折射光线的反向延长线（虚线表示，在入射光线一侧）过焦点（虚焦点），如图丁。
（简称：平行过焦）b 、过焦点的入射光线（延长线透过凹透镜另一侧的虚焦点），经凹透镜折射后，折射光线于主光轴平行，如图戊。
（简称：过焦平行）c 、过光心的光线不改变方向。
（简称：过心不变。
）巩固练习：1. 画出下列图中凸透镜的折射光线的方向。
[焦点均在F 点]2.画出下列图中凸透镜的入射光线或折射光线的方向。
3、完成下列关于透镜的光路：4、在图中画出光线经过透镜折射后的折射光线。
F F F F F F F F F F F F F F F 2f 2f F F FF F F F F F F图甲 图乙 图丙 图丁 图戊F FF F F F F F F FF FF F F F5、画出下列图中凹透镜的折射光线的方向。
6、画出下列图中凹透镜的折射光线或入射光线的方向。
7、晴朗的夏日中午，往树或花的叶子上浇水，常会把叶子烧焦，其原因是（）A、水滴蒸发，带走叶子上的热B、水滴在阳光下温度升高，把叶子烫焦C、水滴容易透过阳光D、水滴会使阳光会聚，把叶子烧焦8.有一个盛满水的圆柱形水杯，若将手紧靠其背后，你将看到的是（）A、手的本身B、手的放大实像C、手的放大虚像D、手的等大实像9、凸面镜、凹面镜、凹透镜、凸透镜和平面镜中，能会聚太阳光的是_____________________。
10、小孔成像是由于光的_________成的像，平面镜成像是由于光的____________成的像，透镜成像是由于光的____________成的像。
凹凸镜成像规律
1.平面镜和放大镜所成的像是虚像。
2.凸透镜成实像时，物像在凸透镜的两侧，像可呈现在光屏上；凸透镜成虚像时，物像在
凸透镜的一侧，像不能呈现在光屏上。
3.照相机的镜头相当于凸透镜。
4.照相时呈现的是倒立的，缩小的实像。
5.凸透镜的成像规律：
物距U 像的性质像距位置关系实例
U>2f 倒立，缩小，实像f<v<2f 像物异侧照相机
U=2f 倒立，等大，实像v=2f 像物异侧------
F<U<2f 倒立，放大，实像v>2f 像物异侧幻灯片
U=f 不成像
U<f 正立，放大，虚像v>u 像物同侧老花镜，放大镜
凹透镜成像规律：
物体物距像像的位置
实物正立缩小虚像同侧
虚物u<f 正立放大实像同侧
虚物u=f 无穷远
虚物f<u<2f 倒立放大虚像异
虚物u=2f 等大虚像异
虚物u>2f 倒立缩小虚像异
6.物体直接固态变成气态的过程叫做升华；物体由气态变成固态的过程叫做凝华。
7.电流的磁效应：当导线中通过电流时，它旁边的磁针发生了偏转。
即电流的附近存在磁
场。
该现象由奥斯特发现。
二．读数方法：
1.3V的电压表和0.6A的电流表以及3v的电流表的读数都是读到小数点后两位；15v的电压表读到小数点后一位即可。
2.刻度尺的读数是读到小数点后两位。
凸透镜成像规律图
凸透镜成像规律（1）物体在二倍焦距以外(u>2f)，成倒立、缩小的实像(像距：f<v<2f)。
具体应用如照相机。
（2）物体在焦距和二倍焦距之间(f<u<2f)，成倒立、放大的实像(像距：v>2f)。
具体应用如幻灯机。
（3）物体在焦距之内（u<f），成正立、放大的虚像。
具体应用如放大镜。
（4）物体在2倍焦距处（u=2f），成倒立、等大的实像(像距：v=2f)。
（5）物体在1倍焦距处（u=f），不成像。
其中，u指的是物距，f指的是焦距，v指的是像距。
成像特点与物距的关系像与物距u的关系表格整理如下：（1）当u＜f时，像为正立、放大的虚像，这是放大镜工作原理。
（2）当f＜u＜2f时，像为倒立、放大的实像，这是幻灯机工作原理。
（3）当2f＜u时，像为倒立、缩小的实像，这是照相机工作原理。
我们的眼睛看物体，就是利用的照相机原理。
《凸透镜成像的规律》基础知识巩固题5、老奶奶用放大镜看报时，为了看到更大的清晰的像，她常常这样做报与眼睛（动或不动），放大镜离报（远或近）一些。
6、小明拿着一个直径比较大的实验用的放大镜，伸直手臂观看远处的物体，他可以看到物体的像，像一定是（放大、倒立、虚像中选一个）。
7、在农村放映电影，试镜头时，发现屏上的影像小了一点，应当怎样调整放映机？放映机离屏（远或近）一些，胶片离镜头（远或近）一些。
8、某同学拍毕业合影后，想拍一张单身像。
摄影师应采取的方法是：使照相机（靠近或远离）同学，同时镜头往（前或后），离胶片（远或近）些。
9、用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况(假设两种情况下，人眼看到的物体等大)，则有水时暗箱应略（短或长）一些，得到的像会略（大或小）些。
10.、善于观察的小明同学发现，在一个装满水的圆形鱼缸上可以形成多种不同原理的像，你能知道他们都是什么样的像吗？是什么原因形成的？《凸透镜成像的规律》基础知识巩固题答案1、烛焰、凸透镜、荧屏的中心使烛焰的像成在光屏中央（1）蜡烛在焦点以内；（2）蜡烛在焦点上；（3）烛焰、凸透镜、光屏的中心不在同一高度；（4）蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的屏无法移动到该位置。
凸透镜、凹透镜成像规律光路图(简单易懂)
成倒立、放大的实像，像与物异侧，物距小于像距。
其主要应用在：幻灯机、显微镜、电影放映机。
F
F
凸 透 镜 成 像
F
F
B
A
按要求画出光路图
凸 透 镜 成 像
F
F
B
A
A`
B`
成正立、放大的虚像，像与物同侧，物距小于像距的绝对值。
01
其主要应用在：放大镜、老花镜。
02
透镜成像规律
凹透镜
透镜
凸透镜
概念
透镜分为了二类：
CONTENTS
一类中间厚边缘薄的叫凸透镜
一类中间薄边缘厚的叫凹透镜
01
02
主光轴：透镜中连接两侧面球心的直线叫透镜的主光轴
主光轴
焦点
焦距
焦点、焦距
虚焦距
虚焦点
虚焦距、虚焦点
D
C
B
A
凸透镜
凹透镜
实像
虚像
E
虚像
”
02
凹透镜
08
物距
物距小于f成像规律
F
F
感谢观赏
凹 透 镜 成 像
B
A
F
F
按要求画出光路图
凹 透 镜 成 像
B
A
F
A`
B`
F
成正立、缩小的虚像，像与物同侧，物距大于像距的绝对值。
01
其主要应用在：近视镜、猫眼。
02
凹透镜成像规律
THANKS FOR WATCHING
谢谢再见！
凸 透 镜 成 像
F
F
B
A
A`
B`
物距等于2f成像规律
成倒立、等大的实像，像与物异侧，物距等于像距。 其主要应用在：其很少应用
凸透镜成像规律光路图
凸透镜成像 按要求画出光路图
A
F
F
B
凸透镜成像规律光路图
凸透镜成像
A
F
F
B
凸透镜成像规律光路图
B` A`
物距小于2f、大于f 的成像规律
成倒立、放大的实像，像 与物异侧，物距小于像距。
其主要应用在：幻灯机、 显微镜、电影放映机。
凸透镜成像规律光路图
F
F
凸透镜成像规律光路图
凸透镜成像 按要求画出光路图
A
A`
F B`
F
B
凸透镜成像规律光路图
凹透镜成像规律
成正立、缩小的虚像，像 与物同侧，物距大于像距 的绝对值。 其主要应用在：近视镜。
凸透镜成像规律光路图
谢谢大家！
凸透镜成像规律光路图
概念
凸透镜 透 镜
凹透镜
凸透镜成像规律光路图
透镜分为了二类：
一类中间厚边缘薄的叫凸透镜
一类中间薄边缘厚的叫凹透镜
凸透镜成像规律光路图
主光轴：透镜中连接两侧面 球心的直线叫透镜的主光轴
主光轴
凸透镜成像规律光路图
光心：在透镜的主光轴上有个特 殊的点经过它的光线传播方向不 发生改变
A
F
F
B
凸透镜成像规律光路图
凸透镜成像
A`
A
F
F
B
B`
凸透镜成像规律光路图
物距小于f成像规律
成正立、放大的虚像，像 与物同侧，物距小于像距 的绝对值。
其主要应用在：放大镜、 老花镜。
凸透镜成像规律光路图
F
F
凸透镜成像规律光路图
凹透 镜 成 像 按要求画出光路图
A
F
凸透镜成像规律
教学内容一．透镜1.凸透镜和凹透镜凸透镜：中间厚，边缘薄凹透镜：中间薄，边缘厚透镜的两个表面（或至少一个表面）是球面的一部分。
主光轴：通过两个球面球心的直线，简称主轴。
光心：（O）即薄透镜的中心。
性质：通过光心的光线传播方向不改变。
2.透镜对光的作用（回顾三棱镜对光的折射光路）演示实验：透镜对光的作用实验表明：凸透镜对光有会聚作用，凹透镜对光有发散作用。
3.焦点和焦距平行光：射到地面的太阳光可以看做互相平行的，叫平行光。
焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
焦距（f）：焦点到凸透镜光心的距离。
测量凸透镜焦距的实验：说明：【例1】把一个透明且均匀的玻璃球切成a、b、c、d、e五块，其截面如图所示，其中能够使平行光发散的是（）A.只有bB.只有a、c、d、eC.只有a、b、cD.a、b、c、d、e均可【例2】下列说法正确的是（）A.不论是凸透镜还是凹透镜，经过光心的光线方向不改变B.不论是凸透镜还是凹透镜，他们的光学性质都是由于光线透过时，在两侧表面发生了两次折射形成的C.凸透镜对光线有会聚作用，所以通过凸透镜的光线一定相交于一点D.凹透镜对光线有发散作用，所以通过凹透镜的光线一定是发散开的【例3】如图，在各个方框中恰当的位置上画出合适的透镜.【例4】如图5所示，请你完成光路图。
【例5】请完成图6中的光路图。
【例6】如图5所示，某同学将一个凸透镜正对太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上出现一个最小、最亮的光斑。
这表明凸透镜对光线有作用，光斑到凸透镜的距离就是凸透镜的。
【例7】你会制作“冰透镜”吗？按下列方法制作冰透镜，并用冰透镜进行实验.（1）找一个如图所示的容器（如碗），加满水放在冰箱中（或寒冷冬夜的室外），完全冻结后，把碗略热一下，取出冰块后你便有了一块冰凸透镜.以太阳作光源，看看它是否有聚光作用，能用它取火吗？（2）找一个如图3—13甲所示的容器（如冰淇淋盒），按上述方法做两个冰块，然后按图乙所示的方法叠放在一起，这样冰块内就形成了一个呈凸透镜形的空气层，仍以太阳作光源，看看这种透镜对光会聚还是发散，试说明原因.二．生活中的透镜1．照相机所有照相机前面都有一个镜头，镜头就相当于一个凸透镜，来自物体的光经过镜头后就会会聚在胶卷上，形成被照物体的像。
凸透镜成像规律图
凸透镜成像规律图凸透镜成像规律是一种光学定律。
在光学中，由实际光线会聚而成，且能在光屏上呈现的像称为实像；由光线的反向延长线会聚而成，且不能在光屏上呈现的像称为虚像。
讲述实像和虚像的区别时，往往会提到这样一种方法：“实像都是倒立的，而虚像都是正立的。
”如果是厚的弯月形凹透镜，情况会更复杂。
当厚度足够大时相当于伽利略望远镜，厚度更大时还会相当于正透镜。
结构凸透镜：边缘薄、中间厚，至少要有一个表面制成球面，亦可两面都制成球面。
可分为双凸、平凸及凹凸透镜三种。
凹透镜：边缘厚、中间薄，至少要有一个表面制成球面，亦可两面都制成球面。
可分为双凹、平凹及凸凹透镜三种。
对光线作用凸透镜主要对光起会聚的作用。
凹透镜主要对光起发散的作用。
成像性质凸透镜是折射成像，成的像可以是倒立、缩小的实像；倒立、等大的实像；倒立、放大的实像；正立、放大的虚像。
对光线起会聚作用。
凹透镜是折射成像，只能成正立、缩小的虚像。
对光线起发散作用。
总结规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。
此时像距小于物距，像比物小，物像异侧。
应用：照相机、摄像机。
规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。
此时物距等于像距，像与物大小相等，物像异侧。
应用：测焦距。
规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。
此时像距大于物距，像比物大，物像异侧。
应用：投影仪、幻灯机、电影放映机。
规律4：当物距等于1倍焦距时，则不成像，成平行光射出。
规律5：当物距小于1倍焦距时，则成正立、放大的虚像。
此时像距大于物距，像比物大，物像同侧。
应用：放大镜。
记忆口诀（1）一倍焦距分虚实，二倍焦距分大小，二倍焦点物像等。
实像总是异侧倒。
物近像远像变大，物远像近像变小。
虚像总是同侧正。
物远像远像变大，物近像近像变小。
像的大小像距定，像儿追着物体跑，物距像距和在变。
（2）一倍焦距分虚实，两倍焦距分大小。
凸透镜-平面镜-小孔成像-成像规律图
1、凸透镜成像规律
条件成像光路图成像情况物距u与像
距v的关系
像的位置(与物
体在同侧或异
侧)
像随物距变化的情
况
u＞2f 倒立、缩小、实
像
u＞v
异侧
f＜v＜2f
物远像近像小；
当物距变大，像距
变小，像也变小，
反之像变大。
u=2f 倒立、等大、实
像
u=2f
放大与缩
小实像的
分界点
异侧
v=2f
像与物等大
f＜u＜2f 倒立、放大、实
像
u＜v
异侧
V＞2f
物近像远像大；
当物距变大，像距
变小，像也变小，
反之像变大。
u=f 不能成像
u＜f 正立、放大、虚
像
u＜V
同侧物近像近像变小；
总之比物体大
一倍焦距分虚实，二倍焦距分大小。
当u大于f成实像时，物近像远像大；物远像近像小。
凸透镜和凹透镜的三条特殊的光
2、平面镜成像原理：光的反射定律。
光路图：
成像特点：
a、正立等大的虚像。
b、像距等于物距。
c、像与物的对应点连线与
镜面垂直。
3、小孔成像原理：光的直线传播。
成像特点：a、当物距大于像距时成倒立、缩小的实像；
b、当物距小于像距时成倒立、放大的实像。
凸透镜成像的规律课件(17张PPT)
凸透镜成像的规律课件(17张PPT)目录•凸透镜基础知识•成像原理与规律•实验探究：凸透镜成像规律验证•应用领域拓展•常见问题解答与误区澄清•课程总结与回顾CONTENTSCHAPTER01凸透镜基础知识凸透镜定义与结构凸透镜定义中间厚、边缘薄的透明镜片，具有会聚光线的作用。
结构特点一般由两个球面组成，可以是双凸、平凸或凹凸等形式。
光线传播路径及特点光线传播路径平行于主光轴的光线经凸透镜折射后，会聚于一点（焦点）；通过光心的光线传播方向不变。
特点凸透镜对光线有会聚作用，能使平行光线会聚于焦点。
焦点到光心的距离，表示凸透镜对光线的会聚能力。
焦距（f ）物距（u ）像距（v ）物体到凸透镜光心的距离，表示物体与凸透镜的相对位置。
像到凸透镜光心的距离，表示像与凸透镜的相对位置。
030201焦距、物距和像距概念CHAPTER02成像原理与规律物体在凸透镜前成像原理光线经过凸透镜折射当光线经过凸透镜时，由于透镜的特殊形状，光线会发生折射，即光线的传播方向会发生改变。
折射光线汇聚成像经过凸透镜折射后的光线会汇聚于一点，这一点即为物体的像。
像的位置、大小、正倒等特性与物体相对于凸透镜的位置有关。
成像规律总结物距与像距的关系物体到凸透镜的距离称为物距，像到凸透镜的距离称为像距。
当成实像时，物距增大，像距减小，像变小；物距减小，像距增大，像变大。
当成虚像时，物距增大，像距和像都变大；物距减小，像距和像都变小。
像的正倒当物体位于凸透镜一倍焦距以内时，成正立、放大的虚像；当物体位于凸透镜一倍焦距以外时，成倒立的实像。
像的大小当物体从无穷远处向凸透镜移动时，像逐渐变大；当物体移动到凸透镜一倍焦距以内时，像变得最大。
03物体在凸透镜二倍焦距以外此时成倒立、缩小的实像，像位于凸透镜的另一侧。
01物体在凸透镜一倍焦距以内此时成正立、放大的虚像，像与物位于凸透镜的同侧。
02物体在凸透镜一倍焦距到二倍焦距之间此时成倒立、放大的实像，像位于凸透镜的另一侧。
初中物理透镜成像规律及光路图
初中物理透镜成像规律及光路图凸透镜
光路图原理：通过光心的光线方向不变；和主光轴平行的光线会聚在焦点。
物体越接近焦点，像越大；物体越远离焦点，像越小。
物体在焦点时，像无穷大（不成像）。
物体离凸透镜无穷远时，像无穷小（一个点）。
物体离凸透镜无穷近时，像与物等大同向（无实质作用）。
焦点（F）是像虚实、正倒的分界点；2倍焦距位置（2F）是像大小的分界点。
成实像时：物距增大，像距缩小（u↑, v↓）；物距缩小，像距增大（u↓, v↑）。
显微镜光学原理图：
望远镜光学原理图：
注意：不同种类的望远镜的镜片不同。
1、伽利略望远镜由凸透镜作物镜，由凹透镜作目镜。
2、开普勒望远镜由凸透镜作物镜，由凸透镜作目镜。
凹透镜*
光路图原理：通过光心的光线方向不变；和主光轴平行的光线的反向延长线会聚在虚焦点。
物体越接近凹透镜，像越大；物体越远离凹透镜，像越小。
物体离凹透镜无穷远时，像无穷小。
物体离凹透镜无穷近时，像与物等大同向（无实质作用）。
只能成正立、缩小、虚像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸透镜凹透镜成像规律
练习题
一、作图题在下列框内画出恰当的光学器件
A’为A物体在凸透镜前成的像，请你用作图的方式确定凸透镜的位置和焦点F
A A’
二、填空
1、已知凸透镜焦距f=4.5厘米，则
（1）当物距u=10厘米时，能得到______像；
（2）当像距v=10厘米时，这像是______像；
（3）若物距u=6厘米时，则像距在______范围；
（4）若要得到放大的实像，则像距在______范围；
（5）若要得到实像，则物距在______范围；
（6）若要得到与物在透镜同侧的像，则物距在______范围
2、常用体温计的刻度部分为三棱体，横截面如右图，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于___ ，使我们能看到水银柱的___ _的像。
3、在研究凸透镜成像的实验中，当烛焰距凸透镜6厘米时，可以在光屏上成一个放大的像，移动蜡烛使它距透镜12厘米时，调整光屏，________（填“能”、“不能”）在光屏上得到清晰的像，若能得到像，那么成的是________、_______的________像。
4、物体从很远处向凸透镜的2倍焦距靠近时，像距_______像将（填“变大”、“变小”、“不变”），物体和像之间的距离将（填“变大”、“变小”、“不变”）。
物体移动的速度比像移动的速__________(“快”、“慢”)
5、物体从凸透镜的2倍焦距向1倍焦距向靠近时，像距将 _________像将___________填“变大”、“变小”、“不变”），物体和像之间的距离将（填“变大”、“变小”、“不变”）。
物体移动的速度比像
移动的速__________(“快”、“慢”)
三、选择题
1、一个物体通过凸透镜在另一侧光屏上成像，若将透镜下半部分用纸遮住，物体的像将（）
Ａ、在屏上只被接到物体上半部分的像；Ｂ、能得到物体不清晰的完整的像；
Ｃ、能得到物体完整的像，但亮度却减弱了；Ｄ、能得到物体大部分的实像。
2、小华在光具座上做“研究凸透镜成像”的实验。
当光屏、透镜及烛焰的相对位置
如图4所示时，恰能在光屏上得到一个清晰的像。
则他所用凸透镜的焦距;
A．一定大于20cm ; B．一定小于8cm;
C．一定在10cm到16cm之间; D．一定在8cm到10cm之间.
3、将一个凸透镜正对着太阳光，在距凸透镜20 cm的纸上接到一个很小的亮斑.当将
一个物体放在距这个透镜50cm处时，在凸透镜的另一侧可以得到
A.倒立、放大的实像
B.倒立、缩小的实像
C.正立、放大的实像
D.正立、缩小的实像
4、用照相机拍摄完集体照片后，，现在想拍摄登记照，现在如何调节（）
A．远离人，减小镜头与CCD感光元件距离B．远离人，增大镜头与CCD感光元件距离
C．靠近人，减小镜头与CCD感光元件距离D．靠近人，增大镜头与CCD感光元件距离
5、用一个凸透镜成像时，下面说法正确的是（）
A．实像总是正立的，虚像总是倒立的 B．实像和虚像都可能是放大或缩小的
C．成实像时，物体离凸透镜越近像越大D．成虚像时，物体离凸透镜越近像越大
6、如图，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（）
A、透镜都是固体物质组成的，液体不能起凸透镜作用
B、起凸透镜作用的应是塑料薄膜
C、水和塑料薄膜共同起凸透镜作用
7、一凸透镜的焦距在10～20cm之间，当物体距透镜30cm时，所成的像一定是 ( )
A．缩小的像 B．放大的像 C．正立的像 D．倒立的像
8．四块透镜分别放在蜡烛前20cm处，实验的结果是：用透镜甲可成倒立缩小的像；用透镜乙可成正立放大的像；用透镜丙可成倒立放大的像；用透镜丁可成正立缩小的像．可以判定焦距在10～20cm的凸透镜是( )
A．甲 B．乙 C．丙 D．丁
10．将一点燃的蜡烛放在焦距为10cm的凸透镜前，在镜后的光屏上得到了圆形光斑，则蜡烛到凸透镜的距离及烛焰成像的情况是 ( )
A．20cm以外，成倒立放大的像 B．20cm以外，成正立放大的像
C．20cm与10cm之间，成倒立放大的像 D．20cm与10cm之间，成正立放大的像
四、实验题
1、小明在做“探究凸透镜成像规律”的实验时，所用凸透镜焦距__________
（1）小明把蜡烛、透镜、光屏放在_____________高度，让蜡烛离透镜非常的远，在
光屏上看到一个非常小且亮的微型蜡烛，光屏离头透镜的距离15cm.
实验过程中，当蜡烛与凸透镜的距离如图18所示时，在光屏上可得一个清晰的像，这
个像是（选填“倒立”或“正立”）、（选填“放大”、“缩小”或“等大”）
的像。
生活中常用的就是利用这个原理制成的。
若固定蜡烛和光屏不动，向（选填“右”或“左”）移动凸透镜到另一位置，还可
在光屏上得到一个清晰的像，则此时所成的像是（选填“倒立”或“正立”）、
（选填“放大”、“缩小”或“等大”）的像。
(2)小明认为光路是可逆的，所以把蜡烛和光屏的位置对调了一下，现在能成像吗？不能，请说明原因，能，请说明成的像的特点_________________________________________________________________________。
