汽车中控锁的安装
汽车电器实训指导书-中控门锁安装方法
实训任务-中控门锁安装方法
1.实训内容及目的
1）掌握中控锁的安装方法。
2.实训器材和用具
1）奇瑞汽车一辆
2）常用工具一套、万用表一个。
3.实训注意事项
1）实训中的安全注意事项。
2）在安装时，注意工具的选择以防把螺丝拆坏。
4.实训操作步骤
1）中控锁安装
（1）拆下车门内饰板。
拆下车门内饰板（2）在合适安装中控锁的位置打孔。
打孔
（3）安装中控锁
安装中控锁
（3）安装中控锁上拉杆固定在车
门开关拉杆处。
中控锁上拉杆
（4）连接主机与中控锁的连接线。
中控锁的连接线
（5）中控锁的连接线通过车门边的护板
橡胶条隐藏。
车门边的护板
2）中控锁接线
（1）拆下方向盘下方护板找到所需的
连接线。
方向盘下方线束
（2）将中控锁控制器上的转向灯线
接到转向灯开关下方转向灯线束上
转向接线
（3）将中控锁控制器上的红色工作电源线线
接到常火线位置线束上。
黑色为控制器的搭铁
线。
中控锁控制器工作电源线
（4）将中控锁控制器上的刹车线，连接
到刹车位置线束上。
边门线连接到门控
线上。
刹车门控ACC线束连接
5.实训记录单
中控锁安装
序号安装项目安装步骤备注
1 中控锁的安装。
简易中控锁安装方法
简易中控锁安装方法引言现代生活中，车辆已成为我们日常生活不可或缺的一部分。
然而，由于技术的进步和社会的发展，车辆被盗的风险也越来越高。
为了更好地保护车辆的安全性，中控锁的应用越来越普遍。
本篇文章将介绍中控锁的安装方法，帮助车主们提高车辆的安全性。
第一步：准备工作在安装中控锁之前，我们需要准备必要的工具和材料。
常见的工具包括螺丝刀、扳手和钳子等。
材料方面，我们需要购买一套中控锁装置，包括中控锁主机、传感器、遥控器和连接电缆等。
第二步：拆卸车门板安装中控锁的第一步是拆卸车门板。
首先，用螺丝刀卸下车门把手的螺丝，并将把手取下。
接下来，揭开车门板上的塑料盖板，用扳手卸下固定车门板的螺丝。
然后，用力将车门板从门上抽离出来。
请注意，在拆卸车门板之前，您可以查阅车辆的拆卸手册以了解相关指导。
第三步：安装中控锁主机安装中控锁主机是中控锁安装的重要步骤。
首先，根据车辆的尺寸和形状，选择适合的位置来安装主机。
通常，中控锁主机安装在车内侧，靠近车门上方的位置。
接下来，使用螺丝刀和钳子将主机牢固地固定在车门上。
第四步：连接传感器安装中控锁的下一步是连接传感器。
传感器是中控锁的重要组成部分，用于检测车门是否关闭和上锁。
首先，根据中控锁主机和传感器之间的连接端口，选择合适的连接电缆。
然后，将连接电缆插入主机和传感器之间的端口，并确保牢固连接。
第五步：连接电源安装中控锁的最后一步是连接电源。
使用电缆将中控锁的主机连接到车辆的电源系统上。
根据中控锁的型号和车辆的不同，电源连接的位置可能有所不同，但通常在车辆的电池或保险丝盒附近。
请确保电源连接正确且稳固。
第六步：测试和调试在完成安装后，我们需要进行测试和调试，以确保中控锁的正常运行。
首先，关上车门，并使用遥控器进行解锁和锁定的操作。
确保车门可以迅速响应，并正确地锁定和解锁。
如果发现任何问题，应及时修复或调整。
结论通过本篇文章，我们了解了中控锁的安装方法。
为了保护车辆的安全性，中控锁是一种简单而有效的解决方案。
中控锁基础知识
中控锁基础知识一、中控锁的概述：中控锁即汽车中央控制门锁的简称。
我国国标QC/T 627 —1999 上的称呼是：汽车电动门锁装置。
是用于汽车车门上的一种电子锁装置。
能在某一信号的触发下自动开启、关闭汽车门锁。
二、中控锁的分类：我司的中控锁按主机控制方式分可分为：遥控中控锁与普通中控锁。
按五线锁数量分可分为：单控与双控。
单控即：只有驾驶员一侧车门上的锁才能手动控制其它车门锁的开启与关闭。
而其它门锁只能控制各自的开启与关闭。
双控即：驾驶员与副驾驶员一侧的车门均能控制其它车门锁的开启与关闭，而其它车门锁只能控制各自的开启与关闭。
按闭锁器的控制功能可分为：五线锁与两线锁。
我司的中控锁还包括一些其它功能如：带灯（控制转向灯闪灯）、带后尾箱开启等功能。
三、中控锁的组成：中控锁一般由控制器、电动门锁、和其它门锁机构组成。
电动门锁包括锁体和闭锁器两部分。
控制器俗称主机。
闭锁器俗称单支枪。
锁体即安装在车门上的锁止机构。
其它门锁机构即：为完成开、闭锁动作而组成的其它构件。
我司的中控锁一般由遥控器、主机、连接线、单支枪、五金包等配件组成。
四、中控锁的技术要求：1、工作电压：12V或24V。
2、工作温度：国标要求的工作温度-30℃—-70℃。
3、贮存温度：国标要求的贮存温度-40℃—-75℃。
4、动作行程：一般型号为17±1 mm。
富康锁为18±1 mm。
波罗锁为20 mm。
5、遥控距离：我司企业标准要求空旷地带大于60 M。
6、工作寿命：国标要求3万次以上，我司企业标准要求为10万次以上。
7、静态电流：企标要求为20 MA以下。
8、负载电流：单支枪2—3 A，整套（4支枪）12 A以下。
9、静态扭力：3—4 KG。
10、动作时间：0.2S—0.3 S。
五、中控锁的工作原理：普通中控锁的工作原理：主机在接到某一信号的触发后（触发信号可能是防盗器或其它信号）。
驱动安装在车门内的闭锁器（单支枪）带动汽车门锁动作。
中控锁原理和安装
一中控锁及控制原理1中控锁的结构和原理：中控锁内部为一个线圈驱动或电机驱动机构，改变线圈或电动的电流流向控制开锁或落锁，所以中控制锁常只有两个引线，两个引线一个接电源的正极，另一个引线接电源的负极的时，中控锁控制门锁机构开锁，反之，当正负极互换时，则会落锁。
中控锁内部为线圈驱动中控锁内部为电机驱动中控锁的开锁或落锁有三种控制方式：（1）有防盗器直接控制，（2）防盗器通过中控锁控制盒控制。
（3）车钥匙控制主控锁（即驾驶门锁）的开锁或落锁，主控锁通过中控锁控制盒控制其它门的中控锁开锁或落锁。
2中控锁控制盒的结构和原理：中控锁控制盒的结构原理图中控锁控制盒结构和原理如上图所示：共有8根引线，其中两根为电源线：红的接电瓶的正极，黑的接电瓶的负极；两根为中控锁接线，分别接中控制锁的两个引线；还有四根控制线：控制线A两根和控制线B两根，从结构和原理图中可以看出，控制线A两根线的作用是一样的，因为他们在中控锁控制盒内实际为一根引线，只不过是引出控制盒时分为了两根，同样的原理，控制线B两根线的作用也是一样的。
在控制盒内有两个相同的继电器和相应的时间控制电路，当两个继电器的线圈不通电时，中控锁接线均搭铁，当一个继电器线圈通电时，这个继电器控制的中控锁接线接正，所以，当两个继电器A和B分别通电时，即可以实现中控锁的开锁或落锁。
继电器A和B线圈的通电或断电由控制线A和B通过时间控制电路控制，控制线A搭铁可接正极时，时间控制电路A控制继电器A线圈通电，同理，控制线B搭铁可接正极时，时间控制电路B控制继电器B线圈通电。
时间控制电路的作用是控制继电器线圈的通电时间，为了实现准确的开锁或落锁动作，即使控制线A或B长期搭铁或接正极，而时间控制电路控制继电器线圈的通电只有不到一秒钟时间。
3关于中控制锁的安装：1、布线要求：先找好主机固定的位置，线分两路，一路往方向盘底盖，把电源（红色）、ON线（白色）、控制30A断电器线（黄色）、转向灯线（两条棕色），其余的线往保险盒及左前方、前盖（喇叭线米红色）、车门开关线（蓝色）、中控锁线、仪表台上（LED灯线、天线）2、安装前，先将线全部接上，检查线路正确无误后，再分别把电源、震动器、LED灯插上主机，主机及震动感应器的位置应避免音响喇叭等高磁场的地方。
任务八 《中控锁、防盗器安装与调试》一体化教案
课程：汽车美容与装饰授课教师：黄辉(2015/2016学年第二学期)任务八中控锁、防盗器安装与调试授课班级教学课时授课时间4学时工作情境描述掌握原车门锁系统开、闭锁功能的基础上，理顺系统电气原理，按照中控防盗系统厂家提供的线路接线说明，分析现有车型中控功能实现的要求及电路特点，制定中控防盗系统安装施工方案并按照施工工艺认真细致的完成以下内容：拆卸内饰门板分析线路排布安装为施工做准备；学习任务描述按照客户对中控锁、防盗器的功能实现和技术要求，进行任务分解。
第一类客户原车为机械式门锁系统，需要安装中控锁和防盗器两个单元，此类型需要对机械式门锁系统的功能进行分析，确定触发马达安装位置，按照厂家提供的电路图，分析触发类型，将各触发信号与中控盒对接，由中控盒驱动触发马达及喇叭，实现开闭门锁和闪烁、鸣叫报警功能。
与其他学习情境的关系汽车装潢电器是满足一部分开车人个性化要求，在不改变原车电气设备功能和线路布排的基础上，按照施工标准，严格执行工艺规范，添加装潢电器，如在车门和行李箱门上安装中控锁，给车辆添加防盗器，实现了一键开、落锁；学习目标知识目标：1.认识中控锁、防盗器的功能和使用调试。
2.熟悉中控锁、防盗器安装施工工艺。
3.结合中控锁、防盗器工作原理制定操作方案。
能力目标：1.掌握中控锁、防盗器的安装方法。
2.掌握中控锁、防盗器的调试方法。
3.根据不同的车辆制定合适的中控锁、防盗器安装与调试方法，并能熟练操作。
德育目标：通过小组的配合学习，培养学生团队合作意识；锻炼学生的协作、沟通技巧和语言表达能力。
学习内容1.熟悉中控锁、防盗器安装施工工艺。
2.结合中控锁、防盗器工作原理制定操作方案。
教学条件1．传统教学设备（黑板、粉笔等）2．多媒体教学设备（计算机、投影仪等）3．专业教学设备实物教具、工、量具教学方法组织形式教法：讲授法、示范法、教学互动学习法、多媒体辅助教学学法：小组合作学习法学习评价1.正确书写工作页相关内容。

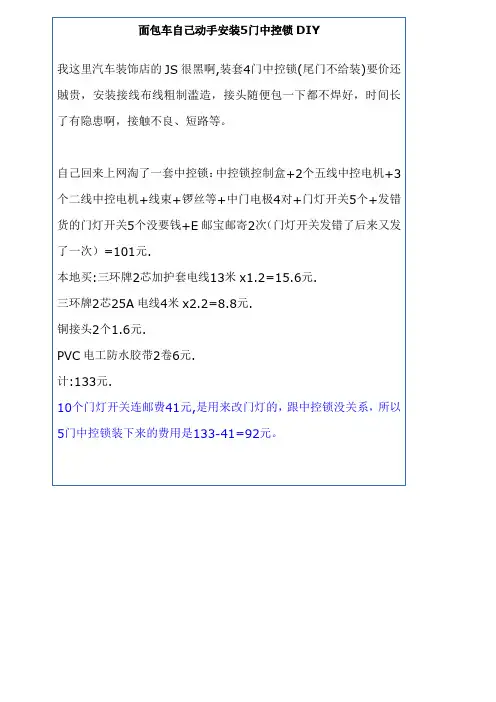

面包车自己动手安装5门中控锁DIY
面包车自己动手安装5门中控锁DIY我这里汽车装饰店的JS很黑啊,装套4门中控锁(尾门不给装)要价还賊贵，安装接线布线粗制滥造，接头随便包一下都不焊好，时间长了有隐患啊，接触不良、短路等。
自己回来上网淘了一套中控锁：中控锁控制盒+2个五线中控电机+3个二线中控电机+线束+锣丝等+中门电极4对+门灯开关5个+发错货的门灯开关5个没要钱+E邮宝邮寄2次（门灯开关发错了后来又发了一次）=101元.本地买:三环牌2芯加护套电线13米x1.2=15.6元.三环牌2芯25A电线4米x2.2=8.8元.铜接头2个1.6元.PVC电工防水胶带2卷6元.计:133元.10个门灯开关连邮费41元,是用来改门灯的，跟中控锁没关系，所以5门中控锁装下来的费用是133-41=92元。
此帖被评分,最近评分记录威望:3(liuwy)[楼主] | 发表于: 2009-05-14 14:15:33zxb1234567福特5系用户资料站内短信朋友推荐引用回复修改内容报告帖子买的中控锁一套是四个电机，一个主控五线电机和三个受控二线电机及相应的线束，我要连尾门也装所以又另加了一只主控五线电机，把两支主控五线电机装在两前门，三支受控二线电机装在两中门和尾门，改成两前门中任何一道前门开锁和闭锁其它四门都一起动作的2控3的中控锁。
中级别: 车神门电极用到2对，2对作备用。
会号: 云9999车型: 五菱荣光6407B3精华: 57发帖: 1231 Array威望: 764 点注册时间:2008-04-03最后登录:2011-05-28看车颜色识车主性格－－大家都来看看自己的性格，呵呵[1 楼] | 发表于: 2009-05-14 14:16:30zxb1234567用户资料站内短信朋友推荐引用回复修改内容报告帖子东西准备好了找时间自己动手安装，我没车库，车停露天院子里，只能找空闲和天气凉爽时来做，零零星星的弄了几天才弄完。
先改中控线束，前门副驾驶门要加三根线，找不到同颜色的线只福特5系级别: 车神会号: 云9999车型: 五菱荣光6407B3精华: 57发帖: 1231威望: 764 点注册时间:2008-04-03最后登录:2011-05-28 好用三环牌2芯加护套电线把护套去掉来做，用剥线钳剥开相应的线接上加接的线并用电烙铁焊好接头再用PVC 电工胶带包扎起来，跟原线束颜色不同所以在每根线头用上用纸写上原线颜色（白、棕）用透明胶带贴在线头上。
中控开关安装接线教程
中控开关安装接线教程一、盖板拆下开孔下图中是开孔的位置和大小，开孔的大小为31*16毫米1,弯下腰，伸手绕到中控台里面，到这块黑色盖板的位置，捏住盖板上面的扣子将盖板往外一推盖板就下来了。
2,在面板上先画好要开的孔尺寸，然后用枪钻或者电烙铁打一圈孔，初步成型，然后用小挫刀慢慢修整。
注：如果购买了本店开好孔的盖板，就不需要自己开孔了。
三、接搭铁线三、接中控开关背光灯线（不接也可以使用开关功能）1、中控开关上黑色线搭铁后紫色线接12V 正电背光灯就会亮，一般接仪表灯线上，这样夜晚开启仪表灯中控开关也会一起亮。
拧松螺帽，将黑色线的铜线绕在螺帽上再拧紧。
将中控开关上的紫色线和黄色连接器中的紫色线并接。
四、接中控触发线下图是中控开关4根线的功能定义1、原车没有中控，后加4门中控车型，适合所有后加4门中控车型后加中控接线原理图：（适合所有后加4门中控车型）中控开关上黑，白，棕色3根线和中控主机上相应的黑，白，棕色线并接，中控主机上两根白线是一样的，随便接哪根上，两根棕线也是一样的。
接好后，如果按开关，门锁动作相反，白线和棕线对调一下接。
一般后加中控主机和防盗器主机都放在方向盘下，如果找不到中控主机可以找防盗器主机。
下图中两个圆点标注的线是铁将军中控触发线，可以将中控开关的白线和防盗器上白线（蓝点）并接，棕线和防盗器白/黑线（红点）并接，如果门锁动作相反将两根线对换接一下。
备注：也可以找到主驾驶门后加的5线马达的线束，此线束肯定是从门穿到车连在中控主机上的，5根线的颜色是，蓝，绿，黑，白，棕。
中控开关黑白棕3根线和中控马达的黑白棕对接。
2、乐风和乐骋的原厂4门中控车型（有原厂遥控钥匙车型）这个连接器中最外侧上下排列的一根蓝色线和白色线是中控触发线（图片中用蓝点和白点标注），分别和中控开关的3号脚白线及4号脚棕线并接。
如果动作相反，就将3号线4号线对调一下。
3、乐风和乐骋的原厂4门中控无原厂遥控钥匙车型（主驾驶后加2线中控马达车型）备注：老乐风原厂中控无原厂遥控钥匙车型并加装过遥控防盗器，在主驾驶侧后加了一个2线的中控马达，防盗器使用正负触发，接线相对复杂些。
第十三部分 汽车中控防盗装置的安装
第十三部分汽车中控防盗装置的安装防盗器安装流程1：引导施工车辆进入施工区位。
2：注意拉好手刹，熄灭引擎并拔掉钥匙。
3：安装前应认真检查汽车的电路有无损坏，并由客户签字确认。
4：用试电笔找相关线路，并正确连接。
5：安装系统配线时，+12v电源线必须最后安装，安装时需拔下保险。
6：防盗器主机固定好，防止车辆行驶中松动出现异响。
7：紧急解除开关必须隐藏在车厢隐避处，严禁外露。
8：安装报警喇叭时，喇叭口应朝下，防止进水损坏。
9：保证线路连接牢靠，绝缘性能好。
10：安装完毕后，应逐项检查各项功能，并培训车主熟练使用。
11：签字确认后交车。
12：施工完毕后，立即清理现场。
一、安装防盗系统安全问题是车主们最为关注的，所以新车一般都加装防盗装置。
市场上常见的防盗装置有防盗器、中控锁、排挡锁、方向盘锁等。
防盗器在防盗状态下可以锁死引擎，既便是原车钥匙也无法将车发动，同时能连接四个车门的中控锁，开关车门十分方便，既有鸣笛警示功能，又能调整到静音防盗状态，防止扰民，所以深受车主喜爱。
远程可视双向汽车防盗器售价在1100元左右，智能汽车防盗系统则在800元左右，如果是普通的中控锁，价格一般在160元～400元之间。
装有电子防盗器的车一般可遥控车门，非常方便、实用，但窃贼一旦掌握破解方法，也容易将车盗走。
因此现在许多车上又都再装配排挡锁。
排挡锁是一种机械锁，将车的挡把放在空挡或倒挡位置锁上，即使盗贼启动车，也不能将车开走，车内空间小，锁杆坚硬不易被锯断。
选择防盗器、排挡锁要从产品质量、安装技术及售后服务三方面加以考虑，在安装时要注意尽量不改线路。
1、电子防盗要不要？答案：要。
原因：提供了很强的便捷性。
2、机械防盗要不要（方向盘锁或排档锁）？答案：要。
有车一定会去到一些陌生和杂乱的地方，机械防盗保全性高于电子防盗。
（偷车的这么说。
）电子防盗为提高车辆保全的的功性能加装，但其遥控式开启门锁，给人带来便捷体现出舒适性。
很多车主们对于自己的爱车旺旺会存在一些担忧，害怕自己的爱车会被盗窃，现在为大家揭秘汽车防盗装置，让你轻松掌握汽车防盗的知识。
汽车中控锁接线方法
汽车中控锁接线方法一、中控锁触发方法及连线的断定：A．负触发方式的判断：用测试笔固定夹一端接地（搭铁）。
触笔一端触试中控锁的两条控制线，中控锁若工作，该两条线是中控锁的负触发控制线。
B．正触发方法的判定：用测试笔固定夹一端接电源,seven 7 jeans，触笔一端触中控锁的两条节制线，中控锁若工作，该两条线是中控锁的正触发掌握线。
C．正、负触发方式的判断：若用上面两种方式往判断中控锁都正作，这是正负触发方式,有时睡觉!提心吊胆!紧急集合!鞋丢被洒!。
D．单线串联负触发方式的判断：用电笔测只有一条线下锁，再找没有开锁线，而且剪断这根线会开锁。
E．正负触发和正电回路判断都是一样的，有人说。
正负触发的不必定能用上正电回路。
它们判断方式都是在开锁或关锁时分辨有两跟带正电的线，断开这两个可以接正负触发，但是不必定要用正电回路。
在断开线后，然后在给锁分离一个正电，这时看锁是不是开或者关，这才断定是不是正电回路。
F．双电位触发：他是同一条线在高电压和低电压的时候会有两个动作（试电笔一头夹负，一头试中控盒，假如一根线涌现开或关，再碰一次，呈现关或开，就有双电位负触）G．单线负触发（判断方式就是同一条线重复动作，给一次电就动一次）H．单线串联负触发和单线负触发差别就大了单线串联负触发就是把中控线断开给主机供电和正电回路的供电相反单线负触发,2xist underwear。
（单线串联负触发判断办法找到一条中控线给负电动作一次剪断动作一次）I．开关串联负触发，说白了就是负触发，只是这负电不是用的我们产品的负电而是原车中控的负电，你就是负触发也能装，为什么？要是原车中控的负了，我个人以为是他的中是须要特定的电压和电流来控制（判断办法和负触发一样），至于怎么配线，防盗器的阐明书里有。
以下是简略记录：1、你用试电笔一头夹负，另一头试中控盒，假如测到某根线时，锁会有反映，就是负触发！（多数国产低档车）2、相反用试电笔一头夹正，另一头试中控盒，测到某根线有反映，就是正触发。
小墨鱼车载中控屏安装教程(一)
小墨鱼车载中控屏安装教程(一)小墨鱼车载中控屏安装教程介绍本文将详细介绍如何安装小墨鱼车载中控屏，帮助用户了解安装步骤和注意事项。
准备工作在开始安装之前，您需要准备以下材料和工具： - 小墨鱼车载中控屏 - 螺丝刀套装 - 车载电源线 - 塑料撬棍步骤1.确定安装位置：–首先，确定您想安装中控屏的位置，一般建议选择在车辆中央控制台的空余位置。
–注意确认该位置是否适合中控屏的尺寸。
2.拆卸原有设备：–使用螺丝刀套装逐步拆卸控制台面板及原有设备，小心不要损坏车辆内部线路。
3.安装车载电源线：–将车载电源线连接到中控屏的电源接口，并确保连接牢固。
4.安装小墨鱼车载中控屏：–将小墨鱼车载中控屏轻轻放入空余位置中。
–使用塑料撬棍慢慢固定中控屏，确保与控制台紧密连接。
5.连接线路：–根据车载电源线的接口，将其与车辆内部线路相连。
–逐步连接所有线路，并确保每个接口连接正确稳固。
6.测试中控屏：–启动车辆，检查中控屏是否能正常显示及操作。
–如发现任何问题，请检查线路连接是否正确。
7.完成安装：–如一切正常，重新安装控制台面板及其他相关设备。
–检查所有螺丝及连接处，确保安装牢固。
注意事项•在拆卸原有设备时，小心操作，避免损坏车辆内部线路。
•安装过程中，避免受到静电影响，可使用静电消除器。
•严格按照说明书操作，确保连接线路无误。
•如遇到不确定的问题，建议寻求专业技术人员协助安装。
以上就是小墨鱼车载中控屏安装的详细教程。
希望能帮助您顺利完成安装。
如果在安装过程中遇到任何问题，请及时联系售后服务。
祝您使用愉快！。
各车系中控锁线位置大全（加装防盗器必备知识）
各车系中控锁线位置⼤全（加装防盗器必备知识）各种控制线触发判断参考⽅法⼀、中控锁触发⽅式及连线的判断：A．负触发⽅式的判断：⽤测试笔固定夹⼀端接地（搭铁）。
触笔⼀端触试中控锁的两条控制线，中控锁若⼯作，该两条线是中控锁的负触发控制线。
B．正触发⽅式的判断：⽤测试笔固定夹⼀端接电源，触笔⼀端触中控锁的两条控制线，中控锁若⼯作，该两条线是中控锁的正触发控制线。
C．正、负触发⽅式的判断：若⽤上⾯两种⽅法去判断中控锁都正作，这是正负触发⽅式。
D．单线串联负触发⽅式的判断：⽤电笔测只有⼀条线下锁，再找没有开锁线，⽽且剪断这根线会开锁。
E．正负触发和正电回路判断都是⼀样的，有⼈说。
正负触发的不⼀定能⽤上正电回路。
它们判断⽅法都是在开锁或关锁时分别有两跟带正电的线，断开这两个可以接正负触发，但是不⼀定要⽤正电回路。
在断开线后，然后在给锁分别⼀个正电，这时看锁是不是开或者关，这才确定是不是正电回路。
F．双电位触发：他是同⼀条线在⾼电压和低电压的时候会有两个动作（试电笔⼀头夹负，⼀头试中控盒，如果⼀根线出现开或关，再碰⼀次，出现关或开，就有双电位负触）G．单线负触发（判断⽅法就是同⼀条线反复动作，给⼀次电就动⼀次）H．单线串联负触发和单线负触发区别就⼤了单线串联负触发就是把中控线断开给主机供电和正电回路的供电相反单线负触发。
（单线串联负触发判断⽅法找到⼀条中控线给负电动作⼀次剪断动作⼀次）I．开关串联负触发，说⽩了就是负触发，只是这负电不是⽤的我们产品的负电⽽是原车中控的负电，你就是负触发也能装，为什么？要是原车中控的负了，我个⼈认为是他的中是需要特定的电压和电流来控制（判断⽅法和负触发⼀样），⾄于怎么配线，防盗器的说明书⾥有。
以下是简单记载：1、你⽤试电笔⼀头夹负，另⼀头试中控盒，如果测到某根线时，锁会有反应，就是负触发！（多数国产低档车）2、相反⽤试电笔⼀头夹正，另⼀头试中控盒，测到某根线有反应，就是正触发。
汽车智能控制系统安装指导说明书
一键启动主机/无钥匙进入/关窗器的找线方法1、常电电源线：正12V，在任何情况下都是12V，用万用表黑笔接地，红笔测，是12V的是常电线。
2、接地线：负-，在任何情况下都是负极，简称车身搭铁线。
3、ACC：用万用表黑笔接地，红笔测，钥匙打到ACC时是12V的是ACC线。
关闭钥匙后，这条线没任何反应为0V。
4、ON1线：用万用表黑笔接地，红笔测，钥匙打到ON挡时是12V的是ON1线。
（此线在点火过程中也是12V）。
关闭钥匙后，这条线没任何反应为0V。
5、ON2线：用万用表黑笔接地，红笔测，钥匙打到ON挡时是12V，点火时是0V的是ON2线。
（此线在点火过程中0V，点火启动后也是12V）。
关闭钥匙后，这条线没任何反应为0V。
6、点火启动线：用万用表黑笔接地，红笔测，钥匙打到ON时是0V，点火时是12V，点火成功后是0V。
关闭钥匙后，这条线没任何反应为0V。
7、发电机输出信号线：用万用表黑笔接地，红笔测，钥匙打到ON时是0-3V，点火成功后是12V。
关闭钥匙熄火后，这条线没任何反应为0V。
8、刹车线：在不插钥匙的情况下，用万用表黑笔接地，红笔测，踩刹车时有12V，松开刹车0V。
有些车要插钥匙才有信号，此种车请改接一年刹车开关的输入线到常电12V线。
9、中控锁触发方式及连线的判断：9.1负触发方式的判断：用测试笔固定夹一端接地（搭铁）。
触笔一端触试中控锁的两条控制线，中控锁若工作，该两条线是中控锁的负触发控制线。
9.2正触发方式的判断：用测试笔固定夹一端接电源，触笔一端触中控锁的两条控制线，中控锁若工作，该两条线是中控锁的正触发控制线。
9.3 正、负触发方式的判断：若用上面两种方法去判断中控锁都正作，这是正负触发方式。
9.4 单线串联负触发方式的判断：用电笔测只有一条线下锁，再找没有开锁线，而且剪断这根线会开锁。
9.5正负触发和正电回路判断都是一样的，有人说。
正负触发的不一定能用上正电回路。
它们判断方法都是在开锁或关锁时分别有两跟带正电的线，断开这两个可以接正负触发，但是不一定要用正电回路。
中控锁原理和安装
一中控锁及控制原理i中控锁的结构和原理：中控锁内部为一个线圈驱动或电机驱动机构，改变线圈或电动的电流流向控制开锁或落锁，所以中控制锁常只有两个引线，两个引线一个接电源的正极，另一个引线接电源的负极的时，中控锁控制门锁机构开锁，反之，当正负极互换时，则会落锁。
中控锁内部为线圈驱动Www. huitnautp. com中控锁内部为电机驱动中控锁的开锁或落锁有三种控制方式：（1）有防盗器直接控制，（2）防盗器通过中控锁控制盒控制。
（3）车钥匙控制主控锁（即驾驶门锁）的开锁或落锁，主控锁通过中控锁控制盒控制其它门的中控锁开锁或落锁。
2中控锁控制盒的结构和原理：B■ v r . :？- R ___Www. huitnau中控锁控制盒的结构原理图中控锁控制盒结构和原理如上图所示：共有8 根引线，其中两根为电源线：红的接电瓶的正极，黑的接电瓶的负极；两根为中控锁接线，分别接中控制锁的两个引线；还有四根控制线：控制线A两根和控制线B两根，从结构和原理图中可以看出，控制线A两根线的作用是一样的，因为他们在中控锁控制盒内实际为一根引线，只不过是引出控制盒时分为了两根，同样的原理，控制线B两根线的作用也是一样的。
在控制盒内有两个相同的继电器和相应的时间控制电路，当两个继电器的线圈不通电时，中控锁接线均搭铁，当一个继电器线圈通电时，这个继电器控制的中控锁接线接正，所以，当两个继电器A 和B 分别通电时，即可以实现中控锁的开锁或落锁。
继电器 A 和 B 线圈的通电或断电由控制线 A 和 B 通过时间控制电路控制，控制线 A 搭铁可接正极时，时间控制电路A控制继电器A线圈通电，同理，控制线B搭铁可接正极时，时间控制电路B控制继电器B线圈通电。
时间控制电路的作用是控制继电器线圈的通电时间，为了实现准确的开锁或落锁动作，即使控制线 A 或 B 长期搭铁或接正极，而时间控制电路控制继电器线圈的通电只有不到一秒钟时间。
3 关于中控制锁的安装：1、布线要求：先找好主机固定的位置，线分两路，一路往方向盘底盖，把电源（红色）、ON 线（白色）、控制30A 断电器线（黄色）、转向灯线（两条棕色），其余的线往保险盒及左前方、前盖（喇叭线米红色）、车门开关线（蓝色）、中控锁线、仪表台上（LED 灯线、天线）2、安装前，先将线全部接上，检查线路正确无误后，再分别把电源、震动器、LED 灯插上主机，主机及震动感应器的位置应避免音响喇叭等高磁场的地方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车中控锁的安装
任务描述
为了提高汽车使用的便利性和行车的安全性，现代汽车越 来越多地安装了中央集中控制门锁(以下简称中控锁)。汽车 中控锁的安装任务如图2-4-2所示。
任务描述
汽车防护装置的安装 汽车中控锁的安装
汽车防护装置的安装
汽车中控锁的安装 一、 做好中控锁安装的准备工作
汽车防护装置的安装
汽车中控锁的安装 一、 做好中控锁安装的准备工作
2.选择中控锁
现在安装的中控锁一般为遥控型，配有遥控板匙，只需 轻按遥控器就能随意控制四个车门和后备厢门的开关，十分 方便。任何轿车都可以安装中控锁，电压要求为12 V，而用 于卡车的中控锁则要求电压为24 V。目前,很多类型的中控 锁都采用双轨道、防卡死设计，让车主用起来更加放心。
汽车防护装置的安装
汽车中控锁的安装 一、 做好中控锁安装的准备工作
1.熟悉中控锁的功能
（3）单独控制。除驾驶员身边车门以外的其他车门上 设置有单独的弹簧锁开关，可独立地控制一个车门的打开和 锁闭。
汽车防护装置的安装
汽车中控锁的安装 一、 做好中控锁安装的准备工作
2.选择中控锁
现在市面上的中控锁一般分为通用型和专用型两类，通 用型中控锁适用于大部分车型，而专用型中控锁则按车型不 同分为桑塔纳专用型、捷达专用型等；按起动方式不同可分 为手动型和遥控型；按外形来分可分为超短形、扁形和S形 等。
1.熟悉中控锁的功能
中控锁的功能包括中央控制、速度控制和单独控制。 （1）中央控制。当驾驶员锁住其身边的车门时，其他 车门也同时锁住，驾驶员可通过门锁开关同时打开各个车门 也可单独打开某个车门。
汽车防护装置的安装
汽车中控锁的安装 一、 做好中控锁安装的准备工作
1.熟悉中控锁的功能
（2）速度控制。当车辆行驶达到一定车速时，各个车 门均能自行锁定，以防止乘员误操作车内门把手而导致车门 打开。
汽车中控锁的安装
（1）测试中控锁的锁止和开启。 （2）测试中控锁的遥控功能。
考核标准
汽车防护装置的安装 汽车中控锁的安装
(1）熟悉中控锁的功能。 (2）掌握中控锁的选用。 (3）掌握中控锁的安装流程。
汽车中控锁的安装
当主机系统安装完毕后，再将振动感应器固定于车 上(安装时尽量紧贴车体或仪表板附近，以确保振动感应 器的侦测范围），然后视车辆大小、所需敏感度不同适 当加以调整。出厂前振动感应器灵敏度已调整完毕，如 非必要，请勿再调。最后，复原原车线路。
汽车防护装置的安装
二、 进行中控锁的安装 5.调试检查
汽车防护装置的安装
汽车中控锁的安装 一、 做好中控锁安装的准备工作
3.准备中控锁安装所需的工具
为了便于具体的中控锁的安装工作，要准备剥线钳、旋 具、电工胶带、剪刀、测电笔、扎带、双面胶及其他拆车工 具。
汽车防护装置的安装
二、 进行中控锁的安装 1.拆掉附板，找出中控线
汽车中控锁的安装
用旋具拆掉工作台左下面附板，找出中控线。
汽车防护装置的安装
二、 进行中控锁的安装 3.查找车内线路，安装主机系统
汽车中控锁的安装
应确保破头处绝缘包扎可靠。依顺序先插上12P的线 头，再插3P、5P、2P线头，全部线束安装完毕后，简单 地测试功能，确认无误后，将线材捆扎整齐，按原布线 位置复原。
汽车防护装置的安装
二、 进行中控锁的安装 4.振动感应器调整
汽车防护装置的安装
二、 进行中控锁的安装 2.安装中控锁
汽车中控锁的安装
首先把车门门饰板卸下，熟悉原车线路，然后、 进行中控锁的安装 3.查找车内线路，安装主机系统
汽车中控锁的安装
主机系统安装位置应位于仪表板下方或前方座位放腿处 上方隐秘处，事先确定主机欲固定的位置，然后将防盗器出 线按接线图分别与车上的ACC、方向灯、刹车灯和电源等端 子连接，不应就近贪图方便将车线破头连接，但如受条件限 制必须破头连接(如发动机断电回路)，
