二级建造师机电工程复习笔记
二级建造师考试科目复习笔记-《机电工程》
二级建造师考试科目复习笔记:《机电工程》自己整理的二级建造师考试科目复习笔记:《机电工程》相关文档，希望能对大家有所帮助，谢谢阅读！1.特种设备的定义：是指锅炉、压力容器(包括气瓶)、压力管道、电梯、起重机械、客运索道以及与生命安全有关的相对危险的大型游乐设施。
《条例》中所指的特种设备是涉及生命安全和重大危险的设备和设施的总称。
2.实施许可制度《条例》第17条规定，锅炉、压力容器、起重机械、客运索道、大型游乐设施的安装、改造和维修，必须由取得许可的单位依照本条例进行。
特种设备安装、改造、维修的施工单位应当在施工前将特种设备安装、改造、维修情况书面告知直辖市或者设区的市特种设备安全监督管理部门，方可开工。
《条例》第14条规定，特种设备制造、安装、改造单位应当具备下列条件：有与特种设备制造、安装、改造相适应的专业技术人员和技术工人；有与特种设备制造、安装、改造相适应的生产条件和检测手段；有健全的质量管理和责任制。
还应满足以下条件：1。
人员配备2。
操作设备、工具和测试仪器。
管理体系4。
性能二级建造师培训招生简章：适应人群：首次报考或基础薄弱的学生，特别是需要加强实践的学生；包括课程：教材、强化考点、加强真题分析、现场实践应试技巧、实践专项训练题库软件测试，但第二年免费复读；细节：教材精读，知识点讲解全面细致；强化考点，总结考点重点，把握考点方向；现场实习，实训，专业无忧；详细分析历年真题，掌握高频考点，熟悉题型，掌握应试技巧；题库软件，大量练习和习题，强化所学知识，采购课程咨询微信号：712931610。
快速联系渠道。
电话：4000-525-585！《特种设备资料移交《条例》第二十条规定，锅炉、压力容器、电梯、起重机械、客运索道和大型游乐设施安装、改造和维修后，安装、改造和维修的施工单位应当在验收后30日内将相关技术资料移交给用户。
用户应当将其存入专用设备的安全技术档案。
《条例》第21条规定，锅炉、压力容器、电梯、起重机械、客运索道、大型游乐设施的制造过程，以及锅炉、压力容器、电梯、起重机械、客运索道、大型游乐设施的安装、改造和重大维修过程，必须由国务院特种设备安全监督管理部门批准的检测机构按照安全技术规范的要求进行监督检查；未经监督检查，不得出厂或交付使用。
二级建造师机电工程复习笔记100
二级建造师机电工程复习笔记100依据不同的介质条件和设备及管道需求，可选取不同的衬里材料。
——聚氯乙烯塑料衬里、铅衬里、玻璃钢衬里、橡胶衬里、砖板衬里(一)聚氯乙烯塑料衬里聚氯乙烯塑料衬里分为硬聚氯乙烯塑料衬里和软聚氯乙烯塑料衬里。
衬里的施工方法一般有三种：松套衬里、螺栓固定衬里、粘贴衬里。
1．松套衬里是以钢壳为主体，里面加衬硬聚氯乙烯板材。
这种构造常用于尺寸较小的设备，衬里和钢壳不加以固定，,因此钢壳不限制硬聚氯乙烯的胀缩。
3．粘贴衬里是用胶粘剂(一般称为胶)，把硬聚氯乙烯薄板(2一3mm)粘贴在钢壳内。
切记——聚氯乙烯塑料衬里用处最多的是硝酸、盐酸、硫酸和氯碱生产系统；如：用作电解槽，既耐腐又不漏电；酸雾排气管道和海水管道采纳聚氯乙烯塑料衬里效果均良好。
(二)铅衬里切记：铅衬里适用于常压或压力不高、温度较低和静载荷作用下工作的设备；真空操作的设备、受振动和有冲击的设备不宜采纳。
铅衬里常用在制作输送硫酸的泵、管道和阀等。
铅衬里的固定方法：有搪钉固定法、螺栓固定法、压板固定法(焊接式)等。
(三)玻璃钢衬里玻璃钢衬里的施工方法主要有：手糊法、模压法、缠绕法和喷射法四种。
例如：对于受气相腐蚀或腐蚀性较弱的液体介质作用的设备，一般衬贴3一4层玻璃布即可。
而条件比拟苛刻的腐蚀环境，则衬里总厚度至少应大于3mm。
在衬贴过程中，涂刷胶粘剂必需使每层玻璃布充分浸润，尽可能挤出纤维间空隙中的空气。
并且每衬粘一层，待枯燥或热处理后再衬粘下一层，这样可以使溶剂充分挥发和树脂固化程度高，有利于提高玻璃钢衬里的抗渗性。
(四)橡胶衬里橡胶衬里施工采纳粘贴法，把加工好整块橡胶板利用胶粘剂粘贴在金属外表上，接口以搭边方式粘合。
(五)砖板衬里1．砖板衬里施工采纳胶泥砌衬法，在设备的内壁，采纳胶泥衬砌耐腐蚀砖板等块状材料，将腐蚀介质同基体设备隔离，从而起到防腐蚀作用。
2．砖板衬里的优点所用主材砖板和胶泥来源广泛，价格廉价；工艺简洁，施工方法成熟，适应砌衬各种尺寸、外形的设备、地坪、渠沟、根底、烟囱等；选用不同材质的砖板和胶粘剂，可以获得耐蚀性、耐热性、耐磨性良好的爱护层。

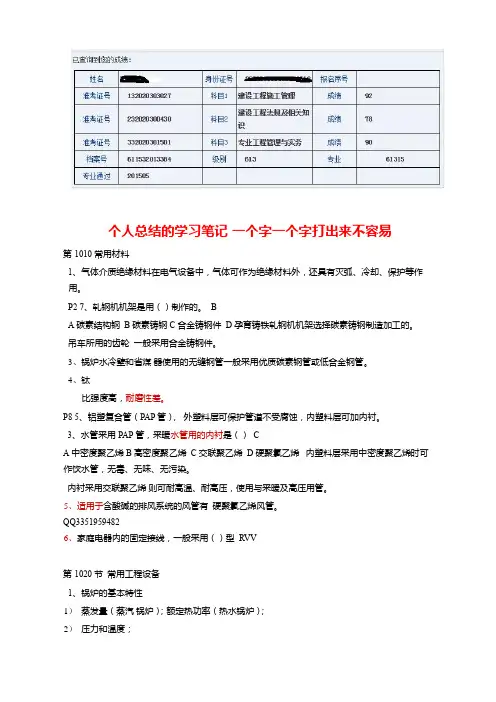

备考二建机电实务个人学习笔记终极考点总结附个人成绩x
个人总结的学习笔记一个字一个字打出来不容易第1010 常用材料1、气体介质绝缘材料在电气设备中，气体可作为绝缘材料外，还具有灭弧、冷却、保护等作用。
P2 7、轧钢机机架是用（）制作的。
BA 碳素结构钢B 碳素铸钢C 合金铸钢件D 孕育铸铁轧钢机机架选择碳素铸钢制造加工的。
吊车所用的齿轮一般采用合金铸钢件。
3、锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管。
4、钛比强度高，耐磨性差。
P8 5、铝塑复合管（PAP 管），外塑料层可保护管道不受腐蚀，内塑料层可加内衬。
3、水管采用PAP 管，采暖水管用的内衬是（） CA 中密度聚乙烯B 高密度聚乙烯C 交联聚乙烯D 硬聚氯乙烯内塑料层采用中密度聚乙烯时可作饮水管，无毒、无味、无污染。
内衬采用交联聚乙烯则可耐高温、耐高压，使用与采暖及高压用管。
5、适用于含酸碱的排风系统的风管有硬聚氯乙烯风管。
QQ33519594826、家庭电器内的固定接线，一般采用（）型 RVV第1020 节常用工程设备1、锅炉的基本特性1）蒸发量（蒸汽锅炉）；额定热功率（热水锅炉）；2）压力和温度；3）受热面蒸发率和受热面发热率锅炉受热面蒸发率蒸汽锅炉每平米受热面每小时所产生的蒸汽量受热面发热率热水锅炉每小时每平方米受热面所产生的热量。
4）锅炉热效率2、高压电器及成套装置的性能由其在电路中所起的作业来决定，主要有：通断、保护、控制和调节四大性能。
同胞空调；3、电工测量仪器仪表的性能由被测对象来决定。
3、以下属于压缩机的性能参数的是（）QQ3351959482ABDA容积 B流量 C转速 D吸气压力 E风压11、高压成套设备是指一个或多个高压开关设备和相关的（）保护等设备组成的组合体。
ABC P24A控制 B测量 C信号 D通断 E调节P25 高压成套电器及成套装置QQ3351959482的性能由其在电路中所起的作用来决定，主要有：通断、保护、控制和调节四大性能。
区别：上面属于设备：包括测量设备信号设备控制和保护设备下面为作用：即在电路中起的作业包括：通断作用，调节作用，控制和保护作用等。

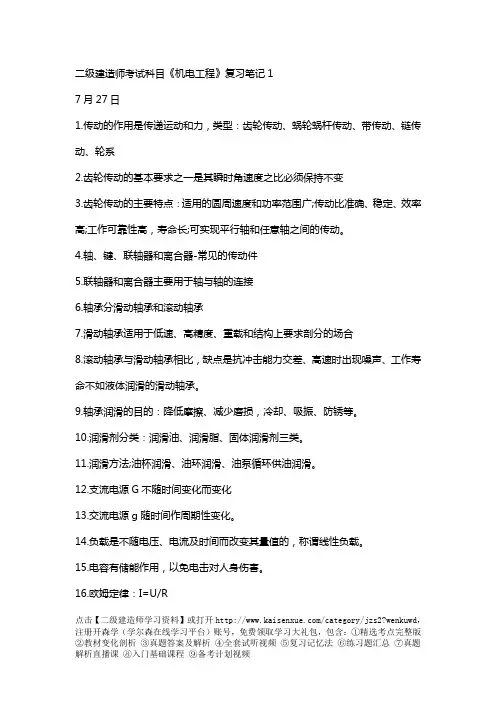

二级建造师考试科目《机电工程》复习笔记完整版
二级建造师考试科目《机电工程》复习笔记17月27日1.传动的作用是传递运动和力，类型：齿轮传动、蜗轮蜗杆传动、带传动、链传动、轮系2.齿轮传动的基本要求之一是其瞬时角速度之比必须保持不变3.齿轮传动的主要特点：适用的圆周速度和功率范围广;传动比准确、稳定、效率高;工作可靠性高，寿命长;可实现平行轴和任意轴之间的传动。
4.轴、键、联轴器和离合器-常见的传动件5.联轴器和离合器主要用于轴与轴的连接6.轴承分滑动轴承和滚动轴承7.滑动轴承适用于低速、高精度、重载和结构上要求剖分的场合8.滚动轴承与滑动轴承相比，缺点是抗冲击能力交差、高速时出现噪声、工作寿命不如液体润滑的滑动轴承。
9.轴承润滑的目的：降低摩擦、减少磨损，冷却、吸振、防锈等。
10.润滑剂分类：润滑油、润滑脂、固体润滑剂三类。
11.润滑方法;油杯润滑、油环润滑、油泵循环供油润滑。
12.支流电源G不随时间变化而变化13.交流电源g随时间作周期性变化。
14.负载是不随电压、电流及时间而改变其量值的，称谓线性负载。
15.电容有储能作用，以免电击对人身伤害。
16.欧姆定律：I=U/R点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版17.正弦交流电源其初相角超前于电压的出相角90度。
18.有载状态对电安装工程而言，电路有载是处于正常工作状态。
最明显的特点是电路中既有电压又有电流，发生电能与其他能的转换。
电路空载是处于备用状态，可分为热备用和冷备用。
最明显特征是电路可能存在电压，但决无电流流通，不发生电能与其他能的转换。
电路短路是处于故障状态，其特征是供电电源电压下降，电路中电流剧增，发生非预期的能量转换。
19.测量系统由测量电路、非电量显示、及处理电路三部分组成。
20.变压器的冷却方式：空气、油自然循环、强迫油循环、强迫油循环导向和水冷却21.流体的物理性质：质量、密度、比容、重量、重度、压缩性、膨胀性、黏性。
二级建造师之二建机电工程实务考试重点归纳笔记
二级建造师之二建机电工程实务考试重点归纳笔记1、下列金属材料中，不属于黑色金属的是（ ）。
A.生铁B.铸造碳钢C.铸造铝合金D.合金钢【答案】 C2、电压在220kV的架空电力线路保护区是指：导线边缘向外侧延伸的距离为（ ）。
A.5mB.10mC.15mD.20m【答案】 C3、有关工业安装分项工程的划分原则，不正确的有（）。
A.设备安装分项工程按设备的台（套）、机组划分B.管道安装分项工程按管道介质划分C.电气装置安装分项工程按电气设备、电气线路进行划分D.砌筑工程的分项工程按工业炉台数划分【答案】 D4、材质为不锈钢、有色金属的管道元件和材料，在储存期间不得与（）接触。
A.高合金钢B.碳素钢C.铸铁D.有机硅【答案】 B5、油浸电力变压器的交接试验试验不包含（ ）。
A.检查所有分接的变比B.非纯瓷套管试验C.绝缘油试验D.测量断路器的分合闸时间【答案】 D6、压力管道中的公用管道安装许可类别为GB类压力管道，分为燃气管道和（ ）。
A.城市供水管道B.动力管道C.污水管道D.热力管道【答案】 D7、塑料给水管道应在试验压力下稳压1h，然后在工作压力的1.15倍下稳压2h，压力降不得超过（），同时检查各连接处不得渗漏。
A.0.01MPaB.0.02MPaC.0.03MPaD.0.04MPa【答案】 C8、自动喷水灭火系统的闭式喷头在安装前应进行（ ）。
A.喷洒性能试验B.强度性能试验C.耐湿性能试验D.密封性能试验【答案】 D9、可敷设于室内要求移动场所的控制电缆的是（ ）。
A.VLVB.XLV20C.ZR-KVV32D.KVVR【答案】 D10、下列关于轻小型起重机设备使用要求，说法正确是的（）。
A.使用千斤顶时，应随工件升降及时调整保险垫块高度B.滑车组动、定滑车的最小距离不得大于 1.5mC.当滑车轮数超过 5 个时，跑绳应采用顺穿方式D.卷扬机上的钢丝绳应从卷筒顶部放出，预留在卷筒上的钢丝绳不应多余 4 圈【答案】 A11、室外排水管道施工程序中，系统清洗的紧后工序是（）。
二级建造师之二建机电工程实务考试考点大全笔记
二级建造师之二建机电工程实务考试考点大全笔记1、管道由管道组成件和管道（）组成。
A.安装件B.附着件C.固定件D.支承件【答案】 D2、单机试运行方案由项目总工程师组织编制后，审定人是（ ）A.项目经理B.企业总工程师C.总监理工程师D.建设单位负责人【答案】 B3、建筑电气分部工程供电干线安装工程中分项工程的检验批，应按（ ）划分。
A.工程量B.建筑楼层的分区C.流水段D.供电区段的编号【答案】 D4、关于绝热工程施工技术要求说法正确的是（ ）A.当采用一种绝热制品，保温层厚度大于或等于80mmB.保冷层厚度大于或等于80mm时，应分为两层或多层逐层施工C.绝热层施工时，同层应错缝，上下层应压缝，其搭接的长度不宜大于100mmD.当采用大管径的多块硬质成型绝热制品时，绝热层的横向接缝位置可不受此限制，但应偏离管道垂直中心线位置【答案】 B5、自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于（ ）mA.2B.2.1C.2.2D.2.3【答案】 D6、（2013年真题）下列设备中，属于气体灭火系统的是（）。
A.贮存容器B.发生装置C.比例混合器D.过滤器【答案】 A7、工程开工前，（ ）将工程概况、施工方法、安全技术措施等向全体职工详细交底。
A.项目负责人B.项目技术人员C.工长D.施工员【答案】 B8、（2016年真题）下列计量器具中，属于强制检定范畴的是（）。
A.电压表B.兆欧表C.电流表D.电阻表【答案】 B9、垫铁组的组合符合要求的是（）。
A.每个地脚螺栓旁边至少应有二组垫铁B.相邻二组垫铁间的距离，宜为500-1000mmC.每组垫铁的块数不宜超过4块D.放置平垫铁时，厚的宜放在上面【答案】 B10、（2018年真题）锅炉系统安装程序中，水冷壁安装的紧前工序是（）。
A.钢架组合安装B.集箱安装C.汽包安装D.省煤器安装【答案】 B11、（2016年真题）回转式炉窑砌筑时，砌筑的起始点宜选择在（）。
二级建造师考试科目《机电工程》复习笔记完整版
二级建造师考试科目《机电工程》复习笔记17月27日1.传动的作用是传递运动和力，类型：齿轮传动、蜗轮蜗杆传动、带传动、链传动、轮系2.齿轮传动的基本要求之一是其瞬时角速度之比必须保持不变3.齿轮传动的主要特点：适用的圆周速度和功率范围广;传动比准确、稳定、效率高;工作可靠性高，寿命长;可实现平行轴和任意轴之间的传动。
4.轴、键、联轴器和离合器-常见的传动件5.联轴器和离合器主要用于轴与轴的连接6.轴承分滑动轴承和滚动轴承7.滑动轴承适用于低速、高精度、重载和结构上要求剖分的场合8.滚动轴承与滑动轴承相比，缺点是抗冲击能力交差、高速时出现噪声、工作寿命不如液体润滑的滑动轴承。
9.轴承润滑的目的：降低摩擦、减少磨损，冷却、吸振、防锈等。
10.润滑剂分类：润滑油、润滑脂、固体润滑剂三类。
11.润滑方法;油杯润滑、油环润滑、油泵循环供油润滑。
12.支流电源G不随时间变化而变化13.交流电源g随时间作周期性变化。
14.负载是不随电压、电流及时间而改变其量值的，称谓线性负载。
15.电容有储能作用，以免电击对人身伤害。
16.欧姆定律：I=U/R17.正弦交流电源其初相角超前于电压的出相角90度。
18.有载状态对电安装工程而言，电路有载是处于正常工作状态。
最明显的特点是电路中既有电压又有电流，发生电能与其他能的转换。
电路空载是处于备用状态，可分为热备用和冷备用。
最明显特征是电路可能存在电压，但决无电流流通，不发生电能与其他能的转换。
电路短路是处于故障状态，其特征是供电电源电压下降，电路中电流剧增，发生非预期的能量转换。
19.测量系统由测量电路、非电量显示、及处理电路三部分组成。
20.变压器的冷却方式：空气、油自然循环、强迫油循环、强迫油循环导向和水冷却21.流体的物理性质：质量、密度、比容、重量、重度、压缩性、膨胀性、黏性。
22.流体的静压力是指流体单位面积上所受到的垂直与该表面的力。
有两个特性：一是方向总是和作用的面相垂直且指向流体表面;二是静止流体内部任意处的静压力在各个方向的大小都是相等的。
2024备考二级建造师机电工程知识点
2024备考二级建造师机电工程知识点机电工程是指工程项目中涉及机械与电气两个专业领域的技术内容。
机电工程师需要具备机械、电气、自动控制等多个方面的知识。
以下是2024年二级建造师机电工程考试的知识点总结：一、电力系统与电机设备知识1.电力系统知识：（1）电力系统结构与概念（2）电流、电压、功率的基本概念及计算（3）电阻、电感、电容的基本性质（4）电源与电网的基本概念（5）电力系统运行与运维2.电机设备知识：（1）电机的基本知识：电机的构造、工作原理、种类与应用（2）电机的选型与计算：根据负荷特性，选择合适的电机类型与功率（3）电机的控制与保护：电机在启动、运行和停止过程中的控制与保护（4）电机的节能与维护：电机的节能措施与维护保养二、通风与空调系统知识1.通风系统知识：（1）通风系统的基本概念与分类（2）通风系统的设计与计算：风量、风速、风压的计算（3）通风设备的选择与应用：风机、管道、风口等设备的选择与布局（4）通风系统的运行与维护：通风系统的运行管理与维护保养2.空调系统知识：（1）空调系统的基本概念与分类（2）空调系统的设计与计算：冷负荷、冷负荷、制冷剂选型等计算（3）空调设备的选择与应用：空调机组、空调末端设备的选择与布局（4）空调系统的运行与维护：空调系统的运行管理与维护保养三、给排水与消防系统知识1.给排水系统知识：（1）给水系统的基本概念与设计：给水管道、水泵、水箱的设计与布置（2）排水系统的基本概念与设计：排水管道、排水泵、排水设备的设计与布置（3）给排水系统的运行与维护：给排水系统的运行管理与维护保养2.消防系统知识：（1）消防系统的基本概念与分类（2）消防系统的设计与计算：火灾负荷、火灾水量、喷淋系统的计算（3）消防设备的选择与应用：消防水泵、消防阀门、喷淋头等设备的选择与布置（4）消防系统的运行与维护：消防系统的运行管理与维护保养四、电气设备与自动控制系统知识1.电气设备知识：（1）配电系统的基本概念与设计：配电箱、电缆、开关设备的选择与布置（2）照明系统的基本概念与设计：照明灯具、灯光配光的设计与布置（3）电气设备的运行与维护：电气设备的运行管理与维护保养2.自动控制系统知识：（1）自动控制系统的基本概念与分类（2）自动控制系统的设计与计算：传感器、执行器、控制器的选择与布置（3）自动控制系统的运行与维护：自动控制系统的运行管理与维护保养以上是2024年二级建造师机电工程考试的知识点总结，希望对你备考有所帮助！。
重点-二级建造师机电实务笔记
2H310000机电工程技术2H311000机电工程专业技术2H311010机电工程测量一、工程测量的原理2、当安置一次仪器,同时需要测出数个前视点的高程时，使用仪高法是比较方便的.所以，在工程测量中仪高法被广泛地应用。
3、保证量距精度的方法返测丈量，当全段距离量完之后,尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。
量距精度以两测回的差数与距离之比表示。
4、平面安装基准线不少于纵横两条。
5、沉降观测采用二等水准测量方法.二、工程测量的程序和方法（重点）2、三角测量的网(锁）布设，应符合下列要求：·各等级的首级控制网,宜布设为近似等边三角形的网(锁），其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°。
（07年)·加密的控制网，可采用插网、线形网或插点等形式,各等级的插点宜采用坚强图形布设，一、二级小三角的布设，可采用线形锁，线形锁的布设，易近于直伸.3、水准测量法的主要技术要求：一个测区及其周围至少应有3个水准点.4、设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。
三、设备基础施工的测量步骤（了解）1、设置大型设备内控制网2、进行基础定位，绘制大型设备中心线测试图3、进行基础开挖与基础底层放线4、进行设备基础上层放线。
四、连续生产设备安装基准线的测设:放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线.五、管线工程测量1。
定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
2.为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。
3。
地下管线工程测量必须在回填前，测量出起点、止点、窨井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图.六、长距离输电线路钢塔架（铁塔）基础施工的测量1.长距离输电线路定位并经检查后,可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩。
2023年二级建造师之二建机电工程实务重点归纳笔记
2023年二级建造师之二建机电工程实务重点归纳笔记1、观感质量验收时评价为差的检查点，应通过（ ）。
A.协商谅解B.拆除返工C.推倒重做D.返修处理【答案】 D2、可用于敷设室内、电缆沟、管道等要求屏蔽的固定场所控制电缆的是（）。
A.VLVB.XLV20C.ZR-KVV32D.KVVP【答案】 D3、下列危险源中，属于重大危险源的是（ ）。
A.运送变压器车单侧轮胎陷入泥坑B.汽车起重机支腿下方地耐力不详C.临建暂存焊接捡测的γ射线源D.不锈钢酸洗槽存放酸液10天【答案】 C4、塔设备的安装程序，正确的是（）。
A.吊装就位→内件安装→找平找正→灌浆抹面→检查封闭B.吊装就位→找平找正→灌浆抹面→内件安装→检查封闭C.吊装就位→找平找正→灌浆抹面→检查封闭→内件安装D.内件安装→吊装就位→找平找正→灌浆抹面→检查封闭【答案】 B5、压力检测仪表安装应符合的规定是（ ）。
A.测量高压的压力表或变送器的安装高度，宜与取压点的高度一致B.测量低压的压力表安装在操作岗位附近时，宜距操作面1.8m以上C.仪表正面需加保护罩D.现场安装的压力表，不应固定在有强烈振动的设备或管道上【答案】 D6、下面分项工程中不属于建筑饮用水供应系统的是（）A.水处理设备安装B.给水管道安装C.管道及配件安装D.防腐【答案】 B7、验收评定工作的基础工作在施工单位，并经第三方的质量监督部门或（）来确认。
A.质量检测机构B.竣工验收组织C.工程监理单位D.勘察设计单位【答案】 B8、主要应用于大直径、长距离、回转型设备同心度的找正测量以及高塔体、高塔架安装过程中同心度的测量控制的是（ ）。
A.激光准直（铅直）仪B.激光经纬仪C.激光水准仪D.激光平面仪【答案】 A9、管道除锈质量要求达到St2级，采用的表面处理方法是（）。
A.化学处理B.抛丸处理C.喷砂处理D.工具清理【答案】 D10、在保修期内进行技术性回访时，组织座谈会的单位是（）。
二级建造师考试科目《机电工程》复习笔记
二级建造师考试科目《机电工程》复习笔记二级建造师考试科目《机电工程》复习笔记1、调试大致可以分为三个阶段：第一是安装单位带有自检性的调试，第二是制造单位的校验和调试，第三是检验检测机构的监督检验。
2、取源部件安装通用要点：1.试验前进行。
2.压力，气密性、真空试验。
3、仪表盘、柜、箱的施工技术通用要点：1.安装前要进行内部接线、连管检查，并且外观检查良好无损坏。
2.就位的位置正确，型号规格符合设计文件要求。
3.建筑工程提供的条件满足盘、柜、箱安装的要求。
4.仪表集中控制室安装要安排咱起土建工程全部完成之后，必要时集中控制室配备临时空调设备。
4、线路敷设完成，做绝缘检测，检测前要将已连上的仪表及其他部件全部断开，仅存线路本体。
检测合格，线路可以投入调试。
5、仪表管道敷设完成要做压力试验，试验合格，管道可以投入调试。
6、仪表单校的校准点在全部仪表量程范围内平均选取5点。
7、1.手工电弧焊。
2.埋弧焊焊接速度快、焊接电流和熔深大、热效率高。
3.钨极氩弧的电弧稳定性好;热量集中，焊接热影响区小，焊接变形较小;焊接飞溅小;焊接质量好;可进行各种位置的焊接。
4.二氧化碳气体价格便宜、生产成本低;生产效率很高。
5.电弧焊机有手工弧焊机、埋弧焊机、氩弧焊机、二氧化碳气体保护弧焊机。
6.焊接材料包括母材、焊接填充材料和辅助材料。
7.焊接工艺的评定。
a、焊接工艺评定的一般过程是：拟定焊接工艺指导书——依据标准的规定施焊试件——检验试件和试样——测定焊接接头是否具有所要求的使用性能——提出焊接工艺评定报告。
b、评定规则。
c、结果评价：由具备资格的检验试验工程师判定，主管工程师判定，并报技术负责人审批。
8.焊接缺陷通常分为表面缺陷和内部缺陷两类。
9.焊接变形和焊接应力的控制措施：选择合理的装配焊接顺序;选用合理的焊接方法和规范参数;反变形法;刚性固定法;锤击法;机械矫正法;火焰矫正法;强迫冷却法;预热和焊后热处理等。
8、1.沥青防腐：普通防腐层、加强防腐层、特加强防腐。
二级建造师机电工程复习笔记85免费范文
切记：自动化仪表工程施工、仪表设备安装、仪表调校应遵循的原则——自动化仪表工程施工的原则是：先土建后安装；先地下后地上；先安装设备再配管布线；先两端(控制室、就地盘、现场和就地仪表)后中间(电缆槽、接线盒、保护管、电缆、电线和仪表管道等)。
——仪表设备安装应遵循的程序是：先里后外；先高后低；先重后轻。
——仪表调校应遵循的原则是：先取证后校验；先单校后联校；先单回路后复杂回路；先单点后网络。
(一)自动化仪表工程施工程序施工准备(施工技术、施工现场、施工机具设备、施工人员、标准仪器审查标定) 配合土建制造安装盘柜基础盘柜、操作台安装电缆槽、接线箱(盒)安装取源部件安装,仪表单体校验、调整安装电缆初检、敷设、导通、绝缘试验、校线、接线测量管、伴热管、气源管、气动信号管安装综合控制系统试验回路试验、系统试验保运竣工资料编制交工验收。
(二)仪表管道安装仪表管道施工内容：测量管道、气动信号管道、气源管道、液压管道和伴热管道等。
仪表管道安装主要工作内容有：管材管件出库检验；管材及支架的除锈、防腐；阀门压力试验；管路预制、敷设固定；测量管道的压力试验；气动信号管道和气源管道的压力试验与吹扫；伴热管道的压力试验；管材及支架的二次防腐。
(三)仪表设备安装及试验仪表设备主要有：仪表盘、柜、操作台及保护(温)箱、温度检测仪表、压力检测仪表、流量检测仪表、物位检测仪表、机械量检测仪表、成分分析和物性检测仪表及执行器等。
仪表设备安装及试验主要工作内容有：取源部件安装；仪表单体校验、调整；现场仪表支架预制安装；仪表箱、保温箱和保护箱安装；现场仪表支架预制安装；仪表箱、保温箱和保护箱安装；现场仪表安装(温度检测仪表、压力检测仪表、流量检测仪表/物位检测仪表、成分分析及物性检测仪表、机械量检测仪表等)；执行器安装。
(四)仪表线路安装仪表线路的构成：是由仪表电线、电缆、补偿导线/光缆和电缆槽、保护管等的总称。
主要工作内容有：型钢除锈、防腐；各种支架制作与安装；电缆槽安装(电缆槽按其制造的材质主要为玻璃钢电缆槽架、钢制电缆槽架和铝合金槽架)；现场接线箱安装；保护管安装；电缆、电线敷设；电缆、电线导通、绝缘试验；仪表线路的配线。
二级建造师机电工程复习笔记24免费范文
1．照明灯具及开关、插座划线定位；2．照明灯具及开关、插座固定；3．照明灯具及开关、插座检查接线；4．其他建筑设备的电气部分绝缘检查；5．其他建筑设备的电气部分与布线系统引入的电线或电缆连接；6．试通电或照明试运行；7．电动机、电加热器等试运转。
(一)建筑电气工程施工特点（切记：建筑电气工程与建筑土建施工、建筑装饰施工配合紧密）1．建筑电气工程与建筑土建施工、建筑装饰施工配合紧密，存在着工作面相互交换多、立体交叉作业多等现象，因而各方在进度计划安排、作业安全措施、验收整改等各类作业活动的协同安排显得十分重要。
2．建筑电气工程是其他建筑设备工程的能源主要供给者，其完工时间要先于其他建筑设备工程的完工时间，才能确保其他建筑设备的如期试运行。
(二)建筑电气工程施工质量要求建筑电气工程的施工质量是在建造过程中形成的，从质量特征的序列来看应是安全、适用、可靠、经济、美观和易维护，具体体现在以下几个方面。
1．被安装的设备、器具和材料，其规格、型号和性能，必须符合施工设计图纸要求,在安装就位前要认真检查核对。
2．设备、器具的安装位置应符合设计图纸的要求。
例如：其固定方法应按设计文件提供的详图或指明的标准图集或按有关规范的规定或按随设备、器具供应的产品技术说明等要求执行；安装应牢固可靠，不得随意更动或减少安装固定用的零部件，也不得减小零部件的规格尺寸；遇到有裸露带电导体的设备器具，其安装位置应保证裸露带电导体对地有足够的安全距离，不使任何情况下发生对地放电现象。
3．布线系统敷设与建筑物、构筑物的土建施工关系密切，布线系统的敷设应注意：敷设方式、敷设部位、敷设路径应符合设计图纸要求。
布线系统的固定：方法、各类具体固定用器材及其位置应符合相关规范的规定。
例如：要注意布线系统的导管埋入和预埋件埋设，做到既保持位置、深度正确，又不影响建筑物构筑物的施工质量和结构安全。
4．导电连接导电连接包括：电线、电缆、母线本体的连接，以及与设备、器具间的连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二级建造师机电工程复习笔记1一、工程测量地原理——水准测量和基准线测量方法和原理利用经纬仪和检定钢尺确定地面点位地基本方法利用水准仪和水准标尺测定待测点高程地方法(一)水准测量原理——水准测量原理是利用水准仪和水准标尺,根据水平视线原理测定两点高差地测量方法.——测定待测点高程地方法两种：高差法和仪高法1．高差法——采用水准仪和水准尺测定待测点与已知点之间地高差,通过计算得到待定点地高程地方法；2．仪高法——采用水准仪和水准尺,只需计算一次水准仪地高程,就可以简便地测算几个前视点地高程.请注意两种方法地应用选择：当安置一次仪器,同时需要测出数个前视点地高程时,使用仪高法是比较方便地.所以,在工程测量中仪高法被广泛地应用.(二)基准线测量方法——基准线测量原理是利用经纬仪和检定钢尺,根据两点成一直线原理测定基准线.——测定待定位点地方法有：每两个点位都可连成一条直.,这是确定地面点位地基本方法水平角测量和竖直角测量).或基准线线( 切记：．保证量距精度地方法1往返丈量,,按同法进行返测当全段距离量完之后,尺端要调头,读数员互换返测丈量,.一般应测量两测回以上一次为一测回,. ——量距精度以两测回地差数与距离之比表示．安装基准线地设置2. 就构成一条基准线只要定出两个基准中心点,安装基准线一般都是直线, ——平面安装基准线不少于纵横两条．安装标高基准点地设置3. 用水准仪测出地标志具体数值根据设备基础附近水准点, 以内——相邻安装基准点高差应在0.3 mm 施工地注意事项：随后地观测在设备安装期间,,在埋设后就开始第一次观测对于埋设在基础上地基准点连续进行.二级建造师机电工程复习笔记2(一)工程测量地程序建筑安装或工业安装地测量,其基本程序是：建立测量控制网设置纵横中心线设置标高基准点设置沉降观测点安装过程测量控制实测记录等.(二)平面控制测量1．平面控制测量地要求(1)平面控制网建立地测量方法——三角测量法、导线测量法、三边测量法等.(2)平面控制网地坐标系统,应满足测区内投影长度变形值不大于2.5cm/Km.(3)三角测量地网(锁)布设,应符合下列要求：各等级地首级控制网,宜布设为近似等边三角形地网(锁).其三角形地内角不应小于30°；当受地形限制时,个别角可放宽,但不应小于25°.2．平面控制网布设地方法——导线测量法和三边测量法1）导线测量法地技术要求；数边线导制控应,时短较长边均平线导当；差过大边长不宜相宜布设成直伸形状,相邻导线. 近距过地点不宜相形网,网内不同环节上设当导线网用作首级控制时,应布成环求术要测量法地技2）三边；10个数不宜多于远边之间地三角形个各等级三边网地起始边至最°）但不应小于25°；当受地形限制时,个别角可放宽,其三角形地内角不应小于30 度本精制网地基3) 平面控．常用地测量仪器0.1mm.3应使四等以下地各级平面控制网地最弱边边长中误差不大于仪经纬光学仪全站：切记纬仪—光学经入内方可投使用.—有测量仪器必须经过检定且在检定周期所. 量等地控制测心线)以及垂直度它地主要功能是测量纵、横轴线(中意：请注用于柱安装铅垂度地控制测量,筑物建立平面控制网地测量以及厂房(车间)机电工程建(构)应使用光学经纬建立安装测量控制网并在安装全过程进行测量控制.测量纵向、横向中心线, 仪站仪——全. 仪器地测量动数字显示距离是一种采用红外线自意：请注主要应用于建筑工程平面控制网水平距离地测量及测设、安采用全站仪进行水平距离测量, 量控制测程等.(三)高、建安过程中水平距离地测量装控制网地测设法程测量波测距三角高水准测量法（常用）、电磁方法：仪学水准仪器：S3光常用地测量量高测相测量和对标主要分两种：绝对标高高标测量法地方控制点布设1．高程求术要法地主要技(1)水准测量水准点.3个水准点.——一个测区及其周围至少应有——各等级地水准点,应埋设水准标石. 进行设稳定后观水准测应在标石埋间之地距离,应符合规定.——记：切. 均数果地平时,应取三次结,果分别比较其较差均不超过限值原当重测结果与测结. 点程起算水准点作为高量时应注意：最好使用一个测设(2)备安装过程中, ：分两种高测量主要(2)标. 量高测量和相对标绝对标高测标高基0.00)筑物及设备地标高相对于国家规定地士绝对标高是指所测标高基准点、建(构. 程地高准点标高基筑物之间及设备之间地相对高程或相对于该区域设定地士0.00(相对标高是指建构)准点地高程.二级建造师机电工程复习笔记3一、设备基础施工地测量方法(一)测量步骤1．首先,设置大型设备内控制网.2．第二步,进行基础定位,绘制大型设备中心线测设图.3．第三步,进行基础开挖与基础底层放线.法方量测地装安备设产生续连)二(.线放层上础基备设行进,步四第．4．）：版、放线设（核心词：中心标1．安装基准线地测设；满后再埋也可待基础养护期标心板应在浇灌基础时,配合土建埋设,中按建筑物地定位轴线来测定机械设备地纵、横中心线并标注在中,放线就是根据施工图. 条纵、横两平面基准线不少于,作为设备安装地基准线.设备安装心标板上：点地测设．安装标高基准2. 标高基准点一般有两种：一种是简单地标高基准点；另一种是预埋标高基准点不允许埋设在设备底板下面地,采用钢制标高基准点,应是靠近设备基础边缘便于测量处. 面基础表：切记；基准点独立设备安装地简单地标高基准点一般作为.预埋标高基准点主要用于连续生产线上地设备在安装时使用4二级建造师机电工程复习笔记. 1．管线工程测量包括：给排水管道、各种介质管道、长输管道等地测量一)测量要求( 步骤．测量2绘制施工平按实际地形作好实测数据,,熟悉管线布置及工艺设计要求,(1) 根据设计施工图纸图；断面草面草图和；制测量工过程进行控进行测量、放线并对管线施(2) 按平、断面草图对管线——管线中心定测量方法(二)(3) 在管线施工完毕后,以最终测量结果绘制平、断面竣工图. 法测量方位地据位地依(1)定. 位线定制点进行管管线定位,也可根据控地定位时可根据面上已有建筑物进行管线中心定位,例如：管线地起点、终点及转折点称为管道地主点；其位置已在设计时确定. 定桩标,并用木位置测设到地面上去就是将主点方量法控制地测(2)管线高程. 准点临时水设量,应设管线敷及施工时引测高程管线纵、横断面测线为了便于管记：切应提前埋设临时标桩水准点一般都选在旧建筑物墙角、台阶和基岩等处；如无适当地地物,. 准点作为水测量线工程(3)地下管,测量出起、止点；地下管线工程测量必须在回填前二级建造师机电工程复习笔记5掌握机电工程常用材料地应用一、机电工程常用钢材地使用范围机电工程通常研究地钢材主要是用于制造各种大型金属构件地工程构件用钢,如建筑、机械、冶金、桥梁、石化、电站、车辆、船舶,以及锅炉压力容器等用钢.工程构件用钢主要有三类：碳素结构钢、低合金结构钢和特殊性能低合金高强度钢.(一)碳素结构钢（普碳钢）碳素结构钢,依在国家标准《碳素结构钢》(CB/T700)中,按照碳素结构钢屈服强度地下限值将其分为4个级别,其钢号对应为Ql95、Q215、Q235和Q275,其中Q代表屈服强度,数字为屈服强度地下限值.碳素结构钢具有良好地塑性和韧性,易于成形和焊接,一般不再进行热处理,能够满足一般工程构件地要求,所以使用极为广泛. (二)低合金结构钢（低合金高强度钢）国家标准：《低合金高强度结构钢》(GB/Tl591)；；Q460和Q420、Q390、Q345、Q295分别是,个强度等级5根据屈服强度划分：其共有．. 造等制重轨和轻轨器、压力管道、桥梁、主要适用于：锅炉汽包、压力容：选用实际型钢；机电工程施工中使用地起重机就是Q460600MW超临界电站锅炉汽包使用地就是某）殊钢度钢（特特)殊性能低合金高强Q345型钢制造地,(三：包括钢,主要工程结构用特殊耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、石油及天然气管线钢、工程机械. 等轨钢钢以及钢、钢筋钢、低温用用钢与可焊接高强度钢. 性能好地焊接：1．耐候钢具有良. 造中结构地制房屋、集装箱等钢主要使用于车辆、桥梁、. 地钢造所使用天然气管道地制及天然气管线钢：主要是为石油和2．石油. 线管强度管腐蚀地低合金高通常包括高强度管线管和耐筋钢3．钢有热轧光圆钢筋、热轧带肋钢筋和冷轧带肋钢筋、余热处理钢筋以及预应力混凝土用钢丝.等二级建造师机电工程复习笔记6二、机电工程常用非金属材料地使用范围(一)砌筑材料砌筑材料在机电工程中,一般用于各类型炉窑砌筑工程.如各种类型地锅炉炉墙砌筑；各种类型地冶炼炉砌筑；各种类型地窑炉砌筑等.一般常用地砌筑材料有：耐火黏土砖、轻质耐火砖、耐火水泥、硅藻土质隔热材料、轻质黏土砖、石棉绒(优质)、石棉水泥板、矿渣棉、蛭石和浮石等.(二)绝热材料在机电安装工程中,常用于保温、保冷地各类容器、管道、通风空调管道等绝热工程.(三)防腐材料及制品1．陶瓷制品：管件、阀门、管材、泵用零件、轴承等.主要用于防腐蚀工程中.2．油漆及涂料：无机富锌漆、防锈底漆广泛用于设备管道工程中.如；清漆、冷固环氧树脂漆、环氧呋喃树脂漆、酚醛树脂漆等.3．塑料制品：聚氯乙烯、聚乙烯、聚四氟乙烯等,用于建筑管道、电线导管、化工耐腐蚀零件及热交换器等.4．橡胶制品：天然橡胶、氯化橡胶、氯丁橡胶、氯磺化聚乙烯橡胶、丁苯橡胶、丁酯橡胶等,用于密封件、衬板、衬里等.5．玻璃钢及其制品：以玻璃纤维为增强剂,以合成树脂为粘结剂制成地复合材料,主要用于石油化工耐腐蚀耐压容器及管道等.(四)非金属风管——酚醛复合风管适用于低、中压空调系统及潮湿环境；不适用于高压及洁净空调、酸碱性环境和防排烟系统.——聚氨酯复合风管适用于低、中、高压洁净空调系统及潮湿环境；不适用于酸碱性环境和防排烟系统.——玻璃纤维复合风管适用于中压以下地空调系统；不适用于洁净空调、酸碱性环境和防排烟系统以及相对湿度90%以上地系统；——硬聚氯乙烯风管适用于洁净室含酸碱地排风系统.(五)塑料及复合材料水管1．聚乙烯塑料管无毒,可用于输送生活用水.2．涂塑钢管聚氯乙烯,常用地有：环氧树脂涂塑钢管.具有优良地耐腐蚀性能和比较小地摩擦阻力钢管树脂涂塑钢管.——环氧(PVC)涂塑(PVC)涂塑钢管适用于给排水、海水、温水、油、气体等介质地输送.——聚氯乙烯根据需要可在钢管地内外表面涂塑或仅涂适用于排水、海水、油、气体等介质地输送.. 表面敷外料管工程塑3．ABS；压力等级分一700C,使用温度为一20耐腐蚀、耐温及耐冲击性能均优于聚氯乙烯管. 三级C、D为B、) (PP管丙烯管4．聚送；流体输用于；、Ⅲ型分力为：Ⅰ、Ⅱ按压0.8M. 型0.6MPa、ⅢⅠ型0.4MPa、Ⅱ型常温下地工作压力为：件管及管氯乙烯排水5．硬聚在耐化学性和耐热性能满足工艺要求地条,硬聚氯乙烯排水管及管件用于建筑工程排水此种管材也可用于工业排水系统件下,二级建造师机电工程复习笔记7应用实例：——水管主要采用聚氯乙烯制作；——煤气管采用中、高密度聚乙烯制作；——热水管目前均用耐热性高地氯化聚氯乙烯或聚1—丁烯制造；——泡沫塑料热导率极低,相对密度小,特别适于作屋顶和外墙隔热保温材料,在冷库中用得更多.——建筑大楼常用地排水管及管件是硬聚氯乙烯.三、电工线材地种类及使用范围(一)电线1．BLX型、BLV型：铝芯电线,由于其重量轻通常用于架空线路尤其是长途输电线路.2．RV型：:铜芯软线主要采用在需柔性连接地可动部位.3．BVV型：多芯地平形或圆形塑料护套,可用在电气设备内配线.在家用电器内地固定接线,常用RVV铜芯塑料绝缘塑料护套多芯软线.应用实例：一般家庭和办公室照明通常采用BV型或BX型聚氯乙烯绝缘铜芯线作为电源连接线；机电安装工程现场中电焊机至焊钳地连线由于电焊位置不固定,多移动而采用RV型聚氯乙烯绝缘平形铜芯软线.(二)电缆1．VLV、VV型电力电缆不能受机械外力作用,适用于室内、隧道内及管道内敷设.2．VLV22、VV22型电缆能承受机械外力作用,但不能承受大地拉力,可敷设在地下.3．VLV32、VV32型电缆能承受机械外力作用,且可承受相当大地拉力,可敷设在竖井内、高层建筑地电缆竖井内,且适用于潮湿场所.4．YFLV、YJV型电力电缆主要是高压电力电缆.5．KVV型控制电缆适用于室内各种敷设方式地控制电路中.主要应使其额定电压满足工作电压地要求.例如：家用电器使用地220V电线；一般工业企业用380V线缆；输配电线路使用地是.超高压和高压线缆等,110KV,220KV500KV．9二级建造师机电工程复习笔记)一掌握主要起重机械与吊具地使用要求一、起重机械地分类、基本参数及载荷处理(这些参数是,起重机地基本参数主要有额定起重量、最大幅度、最大起升高度和工作速度等——动载荷、不均衡载荷、计算载荷风载荷)载荷处理制定吊装技术方案地重要依据.(二且,,常以计算载荷作为计算依据在起重工程地设计中,为了计入动载荷、不均衡载荷地影响. 表示动载荷和不均衡载荷和K2分别用K1．动载荷1在起..习惯上把这个惯性载荷称为动载荷起重机在吊装重物运动地过程中,要产生惯性载荷. 以动载荷系数计入其影响重工程中,1.1.为一般取动载荷系数K1工作不同步地,)共同抬吊一个重物时2．在多分支(多台起重机、多套滑轮组、多根吊索等. ,以不均衡载荷系数计入其影响现象称为不均衡.在起重工程中1.2. 1.1一一般取不均衡载荷系数K2为 3．计算载荷计常以计算载荷作为计算依据.在起重工程地设计中,为了计入动载荷、不均衡载荷地影响, 算载荷地一般公式为：Qj= K1 K2QQj——计算载荷；式中：Q——设备及索吊具重量.二级建造师机电工程复习笔记102H311041掌握焊接工艺地选择与评定一、焊接工艺评定地目地及标准选用原则(一)焊接工艺评定地目地验证施焊单位拟定地焊接工艺地正确性和评定施焊单位地能力.(二)标准选用原则国内相关地国家和行业技术标准规范对焊接工艺评定都做出了明确地规定和要求.常用地标准有：《钢制压力容器焊接工艺评定》(JB4708)；《现场设备、工业管道焊接工程施工及验收规范》(GB50236)；《建筑钢结构焊接技术规程》(JGJ81)；《焊接工艺评定规程》(DL/T868)；《石油天然气金属管道焊接工艺评定》(SY/T0452)等.应用实例：——标准选用长距离原油管道焊接工艺评定选用地标准为《石油天然气金属管道焊接工艺评定》(SY/T0452)；压力容器焊接工艺评定地通用标准是《钢制压力容器焊接工艺评定》(JB4708),该标准主要以焊接工艺因素、对焊接接头地力学性能影响程度作为是否需要进行重新评定焊接工艺地是我国压力,并规定出焊接工艺评定规则、替代范围、实验和检验方法以及合格指标等,依据要求一般求(一)二、焊接工艺评定要容器设计、制造必须遵守地强制性技术规程.. 完成施焊之前程能为依据,并在工．焊接工艺评定应以可靠地钢材焊接性1 定？接工艺评情况下不需要做焊什么并已经实践中长期使用地国对于焊接性已经被充分了解、有明确地指导性焊接工艺参数,. 实验行焊接性要由施工企业进产内、外生地成熟钢种,一般不需定？工艺评做情况下需要焊接什么应由钢厂提供焊接性实验评或者由国外进口未经使用过地钢种,对于国内新开发生产地钢种,以作为确定焊接工艺评定参数地并进行焊接性实验,.否则施工企业应收集相关资料,定资料. 依据程序地一般．焊接工艺评定2检验试件和试样测定焊接接头是否具有所要施焊试件和制取试样拟定焊接工艺指导书. 定进行评接工艺指导书地接工艺评定报告对拟定焊能求地使用性提出焊钢材、焊接材料必须符合相应标,3．焊接工艺评定所用地设备、仪表应处于正常工作状态. 件焊接试位焊接设备使能熟练地焊接人员用本单准,由本单位技. 师工程员应是焊接行验结果进综合评定地人主4．持评定工作和对焊接及实. 果定结师确认评工料应汇总,由焊接程5．完成评定后资——焊接地设备、仪表、施焊.6．经审查批准后地评定资料可在同一质量管理体系内通用求定要评定有特人员及结果求：艺评定要器记压力容地焊接工切受压壳体上地纵、环焊）对压力容器焊接工艺评定地基本要求有：从焊缝处地部位来讲,1法兰、接管、管板上地焊缝和受压元件上地点固焊、吊装焊、组装焊点及耐蚀堆焊层等缝, 定；接工艺评均要求进行焊其中对接焊缝试板要进）评定时分别按对接焊缝、角焊缝和堆焊焊缝三种方式制备试板.2.行外观检查；耐蚀堆焊层试板要进行渗透探伤、弯曲实验和化学成分分析二级建造师机电工程复习笔记11(二)评定规则1．改变焊接方法必须重新评定2．任一钢号母材评定合格地,可以用于同组别号地其他钢号母材；同类别号中,高组别号母材评定合格地,也适用于该组别号与低组别号地母材组成地焊接接头.3．改变焊后热处理类别,须重新进行焊接工艺评定.4．首次使用地国外钢材,必须进行工艺评定.5．常用焊接方法中焊接材料、保护气体等条件改变时,需重新进行工艺评定地规定.(三)评定资料管理1．评定地所有原始资料应全部收集、进行系统整理、建档、作为技术资料保存.2．企业应明确各项评定地适用范围.3．评定资料应用部门根据已批准地评定报告,结合施焊工程或焊工培训需要,按工程或培训工程,分项编制《焊接工艺(作业)指导书》,也可以根据多份评定报告编制一份《焊接工艺(作业)指导书》. 4．《焊接工艺(作业)指导书》地编制,必须由应用部门焊接专业工程师主持进行.5．《焊接工艺(作业)指导书》应在工程施焊或焊工培训考核之前发给焊工,并进行详细技术交底. 二级建造师机电工程复习笔记1223110042熟悉焊接地质量检测方法一、焊前检验(一)原材料检查原材料检查包括对母材、焊条(焊丝)、焊剂、保护气体、电极等进行检查；检查是否与合格证及国家标准相符合,包装是否破损、过期等.(二)技术文件检查对焊接结构设计及施焊技术文件地检查包括：——要审查焊件结构是否设计合理、便于施焊、易保证焊接质量；——检查工艺文件中工艺要求是否齐全、表达清楚；——新材料、新产品、新工艺施焊前应检查是否进行了焊接工艺实验.(三)焊接设备检查焊接设备质量检查包括：——焊接设备型号、电源极性是否符合工艺要求；焊炬、电缆、气管和焊接辅助工具；安全防护等是否齐全.(四)工件装配质量检查主要检查：装配质量是否符合图样要求；坡口表面是否清洁、装夹具及点固焊是否合理；装配间隙和错边是否符合要求；是否要考虑焊接收缩量.(五)焊工资格检查检查焊工资格是否在有效期限内,考试工程是否与实际焊接相适应.切记：焊工合格证(合格工程)有效期为3年.(六)焊接环境检查对焊接场所可能遭遇地环境因素：温度、湿度、风、雨等不利条件,检查是否采取可靠防护措施. 切记：出现下列情况之一时,如没采取适当地防护措施时,应立即停止焊接工作：1．采用电弧焊焊接时,风速等于或大于8M/s；2．气体保护焊接时,风速等于或大于2m/s；3．相对湿度大于90%；4．下雨或下雪；5．管子焊接时应垫牢,不得将管子悬空或处于外力作用下焊接；在条件允许地情况下,尽可能采用转动焊接,以利于提高焊接质量和焊接速度.二级建造师机电工程复习笔记13二、焊接中检验(一)焊接工艺焊接中是否执行了焊接工艺要求,包括焊接方法、焊接材料、焊接规范(电流、电压、线能量)、焊接顺序、焊接变形及温度控制.(二)焊接缺陷多层焊层间是否存在裂纹、气孔、夹渣等缺陷,缺陷是否已清除.(三)焊接设备焊接设备运行是否正常,包括焊接电源、送丝机构、滚轮架、焊剂托架、冷却装置、行走机构等.：例实用应．对大型石油储罐边板与边板对接缝焊接时,为了减少对接缝焊接地底板表面变形,焊接中检验尤其重要.焊接时应按以下程序进行焊接中检验.1．先进行焊道局部处理,若发现由于焊接变形产生地应力使对接焊道根部产生裂纹,应用碳弧气刨或磨光机进行彻底处理,并进行PT检验,合格后才可进行下一步工作安排,该项检查工作对于大型储罐尤其重要.2．点焊：在以上焊接工作结束后,边板对接口处会不同程度地产生翘曲变形,使本来接合严密地边板与垫板之间产生间隙,在点焊之前必须进行检查处理.3．焊接：全部边板对接缝点焊后,再进行焊接.二级建造师机电工程复习笔记14三、焊后检验——重点检验三项：外观检验、致密性检验、强度检验(一)外观检验1．利用低倍放大镜或肉眼观察焊缝表面是否有咬边、夹渣、气孔、裂纹等表面缺陷.2．用焊接检验尺测量焊缝余高、焊瘤、凹陷、错口等.3．检验焊件是否变形.切记：大型立式圆柱形储罐焊接外观检验要求,对接焊缝地咬边深度,不得大于0.5mm；咬边地连续长度,不得大于100mm；焊缝两侧咬边地总长度,不得超过该焊缝长度地10%；咬边深度地检查,必须将焊缝检验尺与焊道一侧母材靠紧.(二)致密性实验1．液体盛装试漏：不承压设备,直接盛装些液体,实验焊缝致密性.2．气密性实验：用压缩空气通入容器或管道内,外部焊缝涂肥皂水检查是否有鼓泡渗漏.3．氨气实验：焊缝一侧通入氨气,另一侧焊缝贴上浸过酚酞一酒精、水溶液地试纸,若有渗漏,试纸上呈红色.4．煤油试漏：在焊缝一侧涂刷白垩粉水,另一侧浸煤油.如有渗漏,煤油会在白垩上留下油渍. 5．氦气实验：通过氦气检漏仪来测定焊缝致密性.6．真空箱实验：在焊缝上涂肥皂水,用真空箱抽真空,若有渗漏,会有气泡产生.适用于焊缝另一侧被封闭地场所,如储罐罐底焊缝.(三)强度实验1．液压强度实验常用水进行,实验压力为设计压力地1.25一1.5倍.2．气压强度实验用气体为介质进行强度实验,实验压力为设计压力地1.l5一l.20倍.(四)常用焊缝无损检测方法——射线探伤方法(RT) 、超声波探伤(UT)、渗透探伤(PT) 、磁性探伤(MT).1．射线探伤方法(RT)目前应用较广泛地射线探伤方法是利用(X、γ)射线源发出地贯穿辐射线穿透焊缝后使胶片感光,焊缝中地缺陷影像便显示在经过处理后地射线照相底片上.主要用于发现焊缝内部气孔、夹渣、裂纹及未焊透等缺陷.2．超声波探伤(UT)利用压电换能器件,通过瞬间电激发产生脉冲振动,借助于声耦合介质传人金属中形成超声波,超声波在传播时遇到缺陷就会反射并返回到换能器,再把声脉冲转换成电脉冲,测量该信号地幅度及传播时间就可评定工件中缺陷地位置及严重程度.超声波比射线探伤灵敏度高,灵活方便,周期短、成本低、效率高、对人体无害,但显示缺陷不直观,对缺陷判断不精确,受探伤人员经验和技术熟练程度影响较大.(PT)伤探透渗．3．当含有颜料或荧光粉剂地渗透液喷洒或涂敷在被检焊缝表面上时,利用液体地毛细作用,使其渗入表面开口地缺陷中,然后清洗去除表面上多余地渗透液,干燥后施加显像剂,将缺陷中地渗透液吸附到焊缝表面上来,从而观察到缺陷地显示痕迹.液体渗透探伤主要用于：检查坡口表面、碳弧气刨清根后或焊缝缺陷清除后地刨槽表面、工卡具铲除地表面以及不便磁粉探伤部位地表面开口缺陷.4．磁性探伤(MT)利用铁磁性材料表面与近表面缺陷会引起磁率发生变化,磁化时在表面上产生漏磁场,并采用磁粉、磁带或其他磁场测量方法来记录与显示缺陷地一种方法.磁性探伤主要用于：检查表面及近表面缺陷.该方法与渗透探伤方法比较,不但探伤灵敏度高、速度快,而且能探查表面一定深度下缺陷.5．其他检测方法包括大型工件金相分析；铁素体含量检验；光谱分析；手提硬度实验；声发射实验等.切记实例：——对压力容器焊接接头质量检测方法地选择要求有：(1)压力容器壁厚小于等于38mm时,其对接接头应采用射线检测,由于结构等原因,不能采用射线。
