实验10 思科ASA防火墙的NAT配置

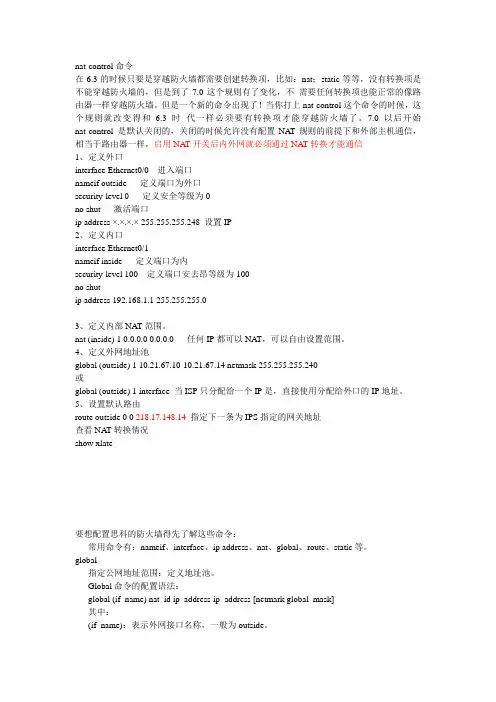

ASA防火墙NAT转换方法
nat-control命令在6.3的时候只要是穿越防火墙都需要创建转换项，比如：nat；static等等，没有转换项是不能穿越防火墙的，但是到了7.0这个规则有了变化，不需要任何转换项也能正常的像路由器一样穿越防火墙。
但是一个新的命令出现了！当你打上nat-control这个命令的时候，这个规则就改变得和 6.3时代一样必须要有转换项才能穿越防火墙了。
7.0以后开始nat-control是默认关闭的，关闭的时候允许没有配置NA T规则的前提下和外部主机通信，相当于路由器一样，启用NA T开关后内外网就必须通过NA T转换才能通信1、定义外口interface Ethernet0/0 进入端口nameif outside 定义端口为外口security-level 0 定义安全等级为0no shut 激活端口ip address ×.×.×.× 255.255.255.248 设置IP2、定义内口interface Ethernet0/1nameif inside 定义端口为内security-level 100 定义端口安去昂等级为100no shutip address 192.168.1.1 255.255.255.03、定义内部NA T范围。
nat (inside) 1 0.0.0.0 0.0.0.0 任何IP都可以NA T，可以自由设置范围。
4、定义外网地址池global (outside) 1 10.21.67.10-10.21.67.14 netmask 255.255.255.240或global (outside) 1 interface 当ISP只分配给一个IP是，直接使用分配给外口的IP地址。
5、设置默认路由route outside 0 0 218.17.148.14指定下一条为IPS指定的网关地址查看NA T转换情况show xlate要想配置思科的防火墙得先了解这些命令：常用命令有：nameif、interface、ip address、nat、global、route、static等。
CiscoASA修订NAT基本配置
一、网络拓扑二、实验环境ASA防火墙eth0接口定义为outside区，Security-Level:0，接Router F0/0；ASA防火墙eth1接口定义为insdie区，Security-Level:100，接Switch的上联口；ASA防火墙Eth2接口定义为DMZ区，Security-Level:60，接Mail Server。
三、实验目的实现inside区域能够访问outside，即Switch能够ping通Router的F0/0（202.100.10.2）；dmz区能够访问outside，即Mail Server能够ping通Router 的F0/0（202.100.10.2）；outside能够访问insdie区的Web Server的http端口(80)和dmz区的Mail Server的pop3端口（110）、smtp端口（25）.四、详细配置步骤1、端口配置CiscoASA(config)# interface ethernet 0CiscoASA(config)#nameif ousideCiscoASA(config-if)# security-level 0CiscoASA(config-if)# ip address 202.100.10.1 255.255.255.0CiscoASA(config-if)# no shutCiscoASA(config)# interface ethernet 1CiscoASA(config)#nameif insideCiscoASA(config-if)# security-level 100CiscoASA(config-if)# ip address 192.168.1.1 255.255.255.0CiscoASA(config-if)# no shutCiscoASA(config)# interface ethernet 2CiscoASA(config)#nameif dmzCiscoASA(config-if)# security-level 50CiscoASA(config-if)# ip address 172.16.1.1 255.255.255.0CiscoASA(config-if)# no shut2、路由配置CiscoASA(config)# route outside 0.0.0.0 0.0.0.0 202.100.10.2 1 #默认路由CiscoASA(config)# route inside 10.0.0.0 255.0.0.0 192.168.1.2 1 #外网访问内网服务器的路由3、定义高安全接口区域需要进行地址转换的IP范围CiscoASA(config)# nat (inside) 1 0 0CiscoASA(config)# nat (dmz) 1 0 04、定义低安全接口区域用于高安全接口区域进行IP转换的地址范围CiscoASA(config)# global (outside) 1 interfaceCiscoASA(config)# global (dmz) 1 interface5、定义静态IP映射（也称一对一映射）CiscoASA(config)# static (inside,outside) tcp 202.100.10.1 www 10.1.1.1 www netmask 255.255.255.255#实现从outside区访问inside区10.1.1.1的80端口时，就直接访问10.1.1.1:80 对outside区的映射202.100.10.1:80CiscoASA(config)# static (dmz,outside) tcp 202.100.10.1 pop3 172.16.1.2 pop3 netmask 255.255.255.255#实现从outside区访问dmz区172.16.1.2的110时，就直接访问172.16.1.2:110 对outside区的映射202.100.10.1:110CiscoASA(config)# static (dmz,outside) tcp 202.100.10.1 smtp 172.16.1.2 smtp netmask 255.255.255.255#实现从outside区访问dmz区172.16.1.2的25时，就直接访问172.16.1.2:25 对outside区的映射202.100.10.1:256、定义access-listCiscoASA(config)# access-list 101 extended permit ip any any CiscoASA(config)# access-list 101 extended permit icmp any any CiscoASA(config)# access-list 102 extended permit tcp any host 10.1.1.1 eq wwwCiscoASA(config)# access-list 102 extended permit icmp any any CiscoASA(config)# access-list 103 extended permit tcp any host 172.16.1.2 eq pop3CiscoASA(config)# access-list 103 extended permit tcp any host 172.16.1.2 eq smtp7、在接口上应用access-listCiscoASA(config)# access-group 101 in interface outsideCiscoASA(config)#access-group 102 in interface insideCiscoASA(config)#access-group 103 in interface dmz五、实验总结1、当流量从高权限区域流向低权限区域时1、只要路由配通了，无须配置nat/global，也无须配置access-list，就可以直接telnet低权限区域主机;2、只要路由配通了，同时配置了access-list，无须配置nat/global，就可以直接ping通低权限区域主机；3、只要路由配通了，同时配置了nat/global/access-list，此时telnet/ping 均会执行地址转换2、当流量从低权限区域流向高权限区域时1、即使路由已经配通了，也不能成功访问；2、路由已经配通了，同时必须正确配置了static IP地址映射及access-list，才能成功访问；3、调通路由是基础，同时只跟static/access-list有关，而跟nat/global毫无关系。
思科交换机NAT配置介绍及实例
思科交换机NAT配置介绍及实例CISCONAT 配置一、NAT简介NAT（Network Address Translation）的功能，就是指在一个网络内部，根据需要可以随意自定义的IP地址，而不需要经过申请。
在网络内部，各计算机间通过内部的IP地址进行通讯。
而当内部的计算机要与外部internet网络进行通讯时，具有NAT功能的设备（比如：路由器）负责将其内部的IP地址转换为合法的IP地址（即经过申请的IP地址）进行通信。
二、NAT的应用环境：情况1：一个企业不想让外部网络用户知道自己的网络内部结构，可以通过NAT将内部网络与外部Internet隔离开，则外部用户根本不知道通过NAT设置的内部IP地址。
情况2：一个企业申请的合法Internet IP地址很少，而内部网络用户很多。
可以通过NAT功能实现多个用户同时公用一个合法IP与外部Internet进行通信。
三、设置NAT所需路由器的硬件配置和软件配置：设置NAT功能的路由器至少要有一个内部端口（Inside），—个外部端口（Outside）。
内部端口连接的网络用户使用的是内部IP地址。
内部端口可以为任意一个路由器端口。
外部端口连接的是外部的网络，如Internet。
外部端口可以为路由器上的任意端口。
设置NAT功能的路由器的IOS应支持NAT功能（本文事例所用路由器为C isco2501，其IOS为11.2版本以上支持NAT功能)。
四、关于NAT的几个概念：内部本地地址(Inside local address )：分配给内部网络中的计算机的内部IP地址。
内部合法地址(Inside global address)：对外进入IP通信时，代表一个或多个内部本地地址的合法IP地址。
需要申请才可取得的IP地址。
五、NAT的设置方法：NAT设置可以分为静态地址转换、动态地址转换、复用动态地址转换。
1、静态地址转换适用的环境静态地址转换将内部本地地址与内部合法地址进行一对一的转换，且需要指定和哪个合法地址进行转换。
思科交换机NAT配置介绍及实例
思科交换机NAT配置介绍及实例思科交换机（Cisco Switch）是企业级网络设备中最常用的一种。
与传统的路由器不同，交换机主要用于在局域网（LAN）内部提供数据包的转发和过滤功能。
然而，在一些情况下，我们可能需要使用交换机进行网络地址转换（NAT）来实现特定的网络部署需求。
本文将介绍思科交换机的NAT配置方法，并提供实例说明。
1.NAT概述网络地址转换（NAT）是一种在不同网络之间转换IP地址的技术。
它主要用于解决IPv4地址空间的短缺问题，并允许多个主机通过一个公网IP地址来访问互联网。
NAT实现了将内部网络地址与外部IP地址之间进行映射，使得内部主机可以通过共享公网IP地址来与外部网络进行通信。
2.NAT配置方法在思科交换机上配置NAT通常涉及以下步骤：步骤1：创建访问控制列表（ACL）访问控制列表（Access Control List）用于定义需要进行NAT转换的数据包。
我们可以根据源地址、目标地址、端口等条件来配置ACL，以确定哪些数据包需要进行NAT转换。
例如，下面是一条配置ACL的命令示例：access-list 10 permit 192.168.1.0 0.0.0.255该命令表示允许192.168.1.0/24网段的内部主机进行NAT转换。
步骤2：创建NAT池NAT池用于定义可以被映射到的公网IP地址范围。
我们可以通过配置交换机的外部接口和NAT池来设置NAT转换的目标IP地址。
例如，下面是一条配置NAT池的命令示例：ip nat pool NAT_POOL 203.0.113.1 203.0.113.10 netmask255.255.255.0该命令表示创建一个名为NAT_POOL的NAT池，其中可用的IP地址范围为203.0.113.1至203.0.113.10。
步骤3：创建NAT规则NAT规则用于将内部网络的私有IP地址映射到NAT池的公网IP地址。
我们可以通过配置NAT类型（静态/动态）、内部地址、外部地址等参数来创建NAT规则。
ASA-NAT配置指南
ASA配置指南●文档属性●文档历史目录一、文档说明 (5)二、基础配置 (6)(一)查看系统信息 (6)(二)版本区别简介 (6)(三)接口配置与安全级别简介 (7)(四)NTP 配置 (8)(五)SNMP配置 (9)(六)telnet配置 (9)(七)SSH配置 (9)(八)配置管理 (10)(九)常用设备排错命令 (10)三、NAT静态方向写法 (12)(一)传统静态NAT配置方向写法 (12)(二)新静态NAT配置方向写法 (15)四、NAT配置举例 (16)(一)Dynamic NAT (16)(二)Static NAT (27)(三)Identity NAT (34)(四)NAT免除 (40)(五)Twice NAT（策略NAT） (40)(六)NAT执行顺序 (52)五、状态化应用监控 (53)(一)状态化监控策略配置 (53)(二)路由、NAT、ACL、策略执行顺序 (57)六、failover (65)(一)配置failover (65)(二)配置A/A (76)一、文档说明本文档主要介绍思科ASA防火墙在版本8.2之前与版本8.3之后配置区别和常用的一些管理和运维命令，如：系统管理、防火墙策略、NAT、日志配置等。
思科ASA防火墙目前新出厂的设备都在8.3以后，但有很多老的设备都在8.2以前，所以本文档通过使用ASA 8.0与8.4这两个版本来介绍。
请读者打开文档中的显示批注功能，文档中有部分批注内容。
二、基础配置(一)查看系统信息//ASA Software 8.4//ASA Software 8.0(二)版本区别简介两个版本除了在技术NAT和ACL配置方式有所不同外，其他技术配置方式都相同。
NAT：两个版本的NAT配置的动作和效果都是相同的，但配置方式都不通，详细见NAT 配置举例。
ACL：8.2之前的版本在放行inbound流量时放行的是映射的虚IP，而8.3以后的新版本放行inbound流量时是内网的真实IP，详细见配置举例。
CISCOASAHairpinning+NAT配置
CISCOASAHairpinning+NAT配置1、same-security-traffic permit intra-interface!--- 启用Hairpinning功能，允许流量直接原路径返回。
2、nat (inside) 1 192.168.100.0 255.255.255.0!--- 为内网用户访问公网定义NA T。
3、global (outside) 1 interface!--- 为内网用户访问公网定义global地址。
4、global (inside) 1 interface!--- 为内网用户使用Hairpinning访问内部服务器定义global地址。
5、static (inside,outside) 8.8.8.8 192.168.1.8 netmask 255.255.255.255!--- 使用Static NAT映身一台服务器，公网IP 8.8.8.8，内网IP 192.168.1.8。
6、static (inside,inside) 8.8.8.8 192.168.1.8 netmask 255.255.255.255!--- 为Hairpinning流量返回路径定义NAT映射：8.8.8.8 ----> 192.168.1.8。
7、access-list outside_access_in extended permit tcp any host 8.8.8.8 eq 80!--- 配置ACL对外发布WWW服务，端口为80。
8、access-group outside_access_in in interface outside!--- 将ACL应用到外部接口。
1、公网映射配置：object network 10.0.0.1:80host 10.0.0.21object network 10.0.0.1:80nat (inside,outsode) static 100.100.100.1 service tcp www wwwaccess-list internet-in extended permit tcp any host 10.0.10.21 eq www access-group internet-in in interface internet2、内网通过公网地址访问内网服务器配置：same-security-traffic permit intra-interfaceobject network my-testsubnet 10.1.0.0 255.255.255.0 (用户PC网段)nat (inside,inside) dynamic interfaceobject network testhost 10.0.0.1 (服务器IP)nat (inside,inside) static 100.100.100.1 service tcp www www。
思科ASA防火墙配置
配置PIX Failover简介：本文描述了Pix Failover特性的配置。
Failover的系统需求要配置pix failover需要两台PIX满足如下要求：∙型号一致(PIX 515E不能和PIX 515进行failover)∙软件版本相同∙激活码类型一致(都是DES或3DES)∙闪存大小一致∙内存大小一致Failover中的两个设备中，至少需要一个是UR的版本，另一个可以是FO或者UR 版本。
R版本不能用于Failover，两台都是FO版版也不能用于同一个Failover环境。
注意 Pix501、Pix506/506E均不支持Failover特性。
理解FailoverFailover可以在主设备发生故障时保护网络，在配置了Stateful Failover的情况下，在从主Pix迁移到备PIX时可以不中断TCP连接。
Failover发生时，两个设备都将改变状态，当前活动的PIX将自己的IP和MAC地址都改为已失效的PIX的相应的IP和MAC地址，并开始工作。
而新的备用PIX则将自己的IP和MAC设置为原备份地址。
对于其它网络设备来说，由于IP和MAC都没改变，在网络中的任何地方都不需要改变arp 表，也不需要等待ARP超时。
一旦正确配置了主Pix，并将电缆连接正确，主Pix将自动把配置发送到备份的PIX 上面。
Failover可以在所有的以太网接口上工作良好，但Stateful Failover所使用的接口只能是百兆或千兆口。
在未配置Failover或处于Failover活动状态时，pix515/515E/525/535前面板上的ACT指示灯亮，处于备用状态时，该灯灭。
将两台PIX连在一起做Fairover有两种方式：使用一条专用的高速Failover电缆做基于电缆的Failover，或者使用连接到单独的交换机/VLAN间的单独的接口的基于网络的的Failover。
如果做stateful Failover或做基于网络的Failover时，推荐使用100兆全双工或千兆连接。
思科ASA防火墙精华配置总结
思科防⽕墙 PIX ASA 配置总结⼀（基础）： 思科防⽕墙已经从PIX发展到ASA了，IOS也已经从早期的6.0发展到7.2。
但总体的配置思路并没有多少变化。
只是更加⼈性化，更加容易配置和管理了。
下⾯是我⼯作以来的配置总结，有些东西是6.3版本的，但不影响在7.＊版本的配置。
⼀：6个基本命令： nameif、 interface、 ip address 、nat、 global、 route。
⼆：基本配置步骤： step1: 命名接⼝名字 nameif ethernet0 outside security0 nameif ethernet1 inside security100 nameif ethernet2 dmz security50 ＊＊7版本的配置是先进⼊接⼝再命名。
step2：配置接⼝速率 interface ethernet0 10full auto interface ethernet1 10full auto interface ethernet2 10full step3：配置接⼝地址 ip address outside 218.106.185.82 ip address inside 192.168.100.1 255.255.255.0 ip address dmz 192.168.200.1 255.255.255.0 step4：地址转换（必须） * 安全⾼的区域访问安全低的区域（即内部到外部）需NAT和global; nat(inside) 1 192.168.1.1 255.255.255.0 global(outside) 1 222.240.254.193 255.255.255.248 ＊＊＊ nat (inside) 0 192.168.1.1 255.255.255.255 表⽰192.168.1.1这个地址不需要转换。
直接转发出去。
* 如果内部有服务器需要映射到公地址(外访问内)则需要static和conduit或者acl. static (inside, outside) 222.240.254.194 192.168.1.240 static (inside, outside) 222.240.254.194 192.168.1.240 10000 10 后⾯的10000为限制连接数，10为限制的半开连接数。
CiscoASA防火墙nat配置示例
ASA的NAT配置命令解释版本前默认为nat-control,并且不可以更改版本后默认为no nat-control。
可以类似路由器一样，直接走路由；如果启用nat-control，那就与版本前同。
2.配置动态nat把内部网段：转换成为一个外部的地址池配置命令ASA(config)# nat (inside) 1 (定义源网段)ASA(config)# global (outside) 1 （定义地址池）注意：id必须匹配，并且大于1，这里先使用1检测命令：ASA(config)# show run natASA(config)# show run globalASA(config)# show xlateASA(config)# show connect3.配置PAT把内部网段：转换成为一个外部的一个地址：配置命令ASA(config)# nat (inside) 2 (定义源网段)ASA(config)# global (outside) 2 （定义地址）ASA(config)# global (outside) 2 interface（或者直接转换为外网接口地址）注意：id必须匹配，并且大于2，这里先使用24.配置static NAT把内部网段：转换成为一个外部的一个地址：配置命令ASA(config)# static (inside,outside) 命令格式是内外对应的，红色的接口和红色的地址对应。
实际工作中的应用：static主要是为内部服务器提供服务，如：web、ftp、telnet、mail等等。
access-list WEB permint tcp any host eq 80access-list WEB in interface outside 应用ACLASA(config)# static (inside,outside) tcp 80 80ASA(config)# static (inside,outside) tcp interface 80 805.防止DOS攻击防止外部对的攻击ASA(config)# static (inside,outside) tcp 100 1000 udp 1000tcp 100 1000:表示正常tcp连接最大数量为100，半开连接最大的数量为1000。
Cisco ASA硬件防火墙
Cisco ASA硬件防火墙实验【实验目的】ASA防火墙的基本配置和高级的URL过滤等【实验拓扑】【实验步骤】一、Cisco ASA防火墙的基本配置:1、配置主机名、域名、密码EnableConf tHostname ASA5520 配置主机名为ASA5520Domaln-name 配置域名为Enable password ASA5520 配置特权密码Password cisco 配置远程登录密码2、配置接口Conf tInterface e0/0Nameif inside 配置接口的名字为insideSecurity-level 100 配置接口的安全级别为100Ip address 192.168.0.1 255.255.255.0 配置接口IP地址No shutdown 开启端口ExitInterface e0/1Nameif outside 配置接口的名字为outsideSecurity-level 0 配置接口的安全级别为0Ip address 202.140.11.2 255.255.255.0 配置接口IP地址No shutdown 开启端口ExitInterface e0/0Nameif DMZ 配置接口的名字为DMZSecurity-level 50 配置接口的安全级别为50Ip address 192.168.1.1 255.255.255.0 配置接口IP地址No shutdown 开启端口Exit3、配置路由Conf tRoute outside 0.0.0.0 0.0.0.0 202.140.11.1 配置缺省路由是任意到达出口的地址的下一条是202.140.11.1(因为防火墙有可能不是直接W AN所以要设置默认路由)4、配置远程管理接入配置telnet接入Conf ttelnet 192.168.0.0 255.255.255.0 inside 配置telnet管理接入地址为inside的192.168.0.0/24这个网段的地址telnet 192.168.0.3 255.255.255.255 inside 也可以配置只允许一台主机的接入telnet timeout 30 配置telnet超时为30分钟配置ssh接入Conf tCrypto key generate rsa modulus 1024 生成RSA密钥对Ssh 192.168.0.0 255.255.255.0 inside 配置ssh接入地址为inside的192.168.0.0/24这个网段的地址Ssh 0 0 outside 配置ssh接入地址为outside的任意网段的地址Ssh timeout 30 配置超时为30分钟Ssh version 2 配置版本号为2配置ASDM(自适应安全设备管理器)接入Conf tHttp server enable 65123 打开防火墙HTTPS服务功能http 0 0 outside 配置防火墙允许HTTPS接入的地址为任意asdm image disk0:/asdmfile 指定ASDM映像位置username zhangsan password zhangsan privilege 15 配置客户端登录使用的用户名和密码为zhangsan特权为最高的15级5、为出站流量配置网络地址转换Conf tNat control 启用NAT功能Nat (inside) 1 0 0 指定需要被转换的地址为全内网Global (outside) 1 interface 定义一个全局地址池Global (dmz) 1 192.168.1.100-192.168.1.110 定义一个到达dmz的地址池6、配置ACLConf tAccess-list test1 standard permit 192.168.0.0 255.255.255.0 配置允许192.168.0.0/24这个网段的地址Access-list test2 extended permit tcp any any eq www 配置允许任意的地址访问任意网站Access-group test1 in interface dmz 把test1应用到接口上7、过滤URL配置例子：IP地址范围在192.168.0.2-192.168.0.15中的主机只能访问，不能访问其它任何网站。
ASA-NAT配置指南
ASA配置指南；`@《~|(文档属性文档历史~序号版本号修订日期修订人 修订内容 1. . 2. 郑鑫 文档初定3. ~4.5. ~6.7. *8.{!：属性 ；内容标题 思科ASA 防火墙配置指南`文档传播范围发布日期%《；目录一、文档说明 (5)二、基础配置 (6)(一)查看系统信息 (6)(二)版本区别简介 (6)'(三)接口配置与安全级别简介 (7)(四)NTP 配置 (8)(五)SNMP配置 (9)(六)telnet配置 (9)(七)SSH配置 (9)~(八)配置管理 (10)(九)常用设备排错命令 (10)三、NAT静态方向写法 (12)(一)传统静态NAT配置方向写法 (12)(二)新静态NAT配置方向写法 (15)(四、NAT配置举例 (16)(一)Dynamic NAT (16)(二)Static NAT (27)(三)Identity NAT (34)(四)NAT免除 (40)·(五)Twice NAT（策略NAT） (40)(六)NAT执行顺序 (52)五、状态化应用监控 (53)(一)状态化监控策略配置 (53)(二)路由、NAT、ACL、策略执行顺序 (57)—六、failover (65)(一)配置failover (65)(二)配置A/A (76)|/一、文档说明本文档主要介绍思科ASA防火墙在版本之前与版本之后配置区别和常用的一些管理和运维命令，如：系统管理、防火墙策略、NAT、日志配置等。
思科ASA防火墙目前新出厂的设备都在以后，但有很多老的设备都在以前，所以本文档通过使用ASA 与这两个版本来介绍。
|请读者打开文档中的显示批注功能，文档中有部分批注内容。
），二、基础配置(一)查看系统信息hostnat (inside,outside) static—object networkhostnat (outside,inside) staticaccess-list inbound extended permit ip host host …access-group inbound in interface outside新命令的outbound和inbound流量动作是一样的：（inside,outside）针对outbound流量是源的转换，针对inbound流量是目的的转换》（outside,inside）针对outbound流量是转换目的，针对inbound的是转换源。
ASA-NAT配置指南
ASA配置指南●文档属性●文档历史目录一、文档说明 (5)二、基础配置 (6)(一)查看系统信息 (6)(二)版本区别简介 (6)(三)接口配置与安全级别简介 (7)(四)NTP 配置 (8)(五)SNMP配置 (9)(六)telnet配置 (9)(七)SSH配置 (9)(八)配置管理 (10)(九)常用设备排错命令 (10)三、NAT静态方向写法 (12)(一)传统静态NAT配置方向写法 (12)(二)新静态NAT配置方向写法 (15)四、NAT配置举例 (16)(一)Dynamic NAT (16)(二)Static NAT (27)(三)Identity NAT (34)(四)NAT免除 (40)(五)Twice NAT（策略NAT） (40)(六)NAT执行顺序 (52)五、状态化应用监控 (53)(一)状态化监控策略配置 (53)(二)路由、NAT、ACL、策略执行顺序 (57)六、failover (65)(一)配置failover (65)(二)配置A/A (76)一、文档说明本文档主要介绍思科ASA防火墙在版本8.2之前与版本8.3之后配置区别和常用的一些管理和运维命令，如：系统管理、防火墙策略、NAT、日志配置等。
思科ASA防火墙目前新出厂的设备都在8.3以后，但有很多老的设备都在8.2以前，所以本文档通过使用ASA 8.0与8.4这两个版本来介绍。
请读者打开文档中的显示批注功能，文档中有部分批注内容。
二、基础配置(一)查看系统信息//ASA Software 8.4//ASA Software 8.0(二)版本区别简介两个版本除了在技术NAT和ACL配置方式有所不同外，其他技术配置方式都相同。
NAT：两个版本的NAT配置的动作和效果都是相同的，但配置方式都不通，详细见NAT 配置举例。
ACL：8.2之前的版本在放行inbound流量时放行的是映射的虚IP，而8.3以后的新版本放行inbound流量时是内网的真实IP，详细见配置举例。
CiscoASA修订NAT基本配置精编版
C i s c o A S A修订N A T基本配置精编版MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】一、网络拓扑二、实验环境ASA防火墙eth0接口定义为outside区，Security-Level:0，接RouterF0/0；ASA防火墙eth1接口定义为insdie区，Security-Level:100，接Switch的上联口；ASA防火墙Eth2接口定义为DMZ区，Security-Level:60，接MailServer。
三、实验目的Server能够ping通Router的F0/0（）；outside能够访问insdie区的WebServer的http端口(80)和dmz区的MailServer的pop3端口（110）、smtp端口（25）.四、详细配置步骤1、端口配置CiscoASA(config)#interfaceethernet0CiscoASA(config)#nameifousideCiscoASA(config-if)#security-level0CiscoASA(config-if)#ipaddressCiscoASA(config-if)#noshutCiscoASA(config)#interfaceethernet1CiscoASA(config)#nameifinsideCiscoASA(config-if)#security-level100CiscoASA(config-if)#ipaddressCiscoASA(config-if)#noshutCiscoASA(config)#interfaceethernet2CiscoASA(config)#nameifdmzCiscoASA(config-if)#security-level50CiscoASA(config-if)#CiscoASA(config-if)#noshut2、路由配置CiscoASA(config)#routeoutside1#默认路由CiscoASA(config)#routeinside1#外网访问内网服务器的路由3、定义高安全接口区域需要进行地址转换的IP范围CiscoASA(config)#nat(inside)100CiscoASA(config)#nat(dmz)1004、定义低安全接口区域用于高安全接口区域进行IP转换的地址范围CiscoASA(config)#global(outside)1interfaceCiscoASA(config)#global(dmz)1interface5、定义静态IP映射（也称一对一映射）CiscoASA(config)#static(inside,outside)tcpwwwwwwnetmaskCiscoASA(config)#static(dmz,outside)tcppop3pop3netmask2:110CiscoASA(config)#static(dmz,outside)tcpsmtpsmtpnetmask6、定义access-listCiscoASA(config)#access-list101extendedpermitipanyanyCiscoASA(config)#access-list101extendedpermiticmpanyanyCiscoASA(config)#access-list102extendedpermittcpanyhosteqwwwCiscoASA(config)#access-list102extendedpermiticmpanyanyCiscoASA(config)#access-list103extendedpermittcpanyhosteqpop3 CiscoASA(config)#access-list103extendedpermittcpanyhosteqsmtp7、在接口上应用access-listCiscoASA(config)#access-group101ininterfaceoutsideCiscoASA(config)#access-group102ininterfaceinsideCiscoASA(config)#access-group103ininterfacedmz五、实验总结1、当流量从高权限区域流向低权限区域时1、只要路由配通了，无须配置nat/global，也无须配置access-list，就可以直接telnet低权限区域主机;2、只要路由配通了，同时配置了access-list，无须配置nat/global，就可以直接ping通低权限区域主机；3、只要路由配通了，同时配置了nat/global/access-list，此时telnet/ping均会执行地址转换2、当流量从低权限区域流向高权限区域时1、即使路由已经配通了，也不能成功访问；2、路由已经配通了，同时必须正确配置了staticIP地址映射及access-list，才能成功访问；3、调通路由是基础，同时只跟static/access-list有关，而跟nat/global毫无关系。
思科ASA系列防火墙NAT解析
思科ASA系列防火墙NAT解析网络地址转换(NAT, Network Address Translation)属接入广域网(WAN)技术，是一种将私有(保留)地址转化为合法IP地址的转换技术，它被广泛应用于各种类型Internet接入方式和各种类型的网络中。
防火墙都运行NAT，主要原因是：公网地址不够使用；隐藏内部IP 地址，增加安全性；允许外网主机访问DMZ。
动态NAT和PAT在图1中，内部主机访问外网和DMZ时，都需要转换源地址，配置方法如下：FW(config)# nat (inside) 1 10.0.1.0 255.255.255.0指定需要转换的源地址。
其NAT ID为1。
用于匹配global命令中的NAT ID。
FW(config)# global (outside) 1 61.136.150.10-61.136.150.20指定用于替代源地址的地址池。
其NAT ID为“1”，表明内口NAT ID为1的地址将被替换为地址池中的地址。
该方式即为动态NAT。
FW(config)# global (dmz) 1 10.0.2.20指定用于替代源地址的唯一地址。
其NAT ID为“1”，表明内口NAT ID为1的地址都将被替换为同一地址(10.0.2.20)。
该方式即为动态PAT。
收到来自内网的IP包后，防火墙首先根据路由表确定应将包发往哪个接口，然后执行地址转换。
静态NAT在图1中，为使外部用户可访问DMZ中的服务器，除适当应用ACL外，还需将服务器的IP地址(10.0.2.1)映射(静态转换)为公网地址(如61.136.151.1)，静态转换命令如下：FW (config)# static (dmz,outside) 61.136.151.1 10.0.2.1 netmask255.255.255.255本例中子网掩码为255.255.255.255，表示只转换一个IP地址。
若参数形如“10.0.2.0 61.136.151.0 netmask 255.255.255.0”，则表示要完成一个子网到另一个子网的静态转换。
