恒压供水变频柜
恒压供水控制柜技术说明
恒压变频供水控制柜说明一、工作原理和主要功能本恒压变频供水控制柜是为配套用户提供的性价比极高的恒压供水控制设备。
可以为用户提供个性化的功能设定。
控制器利用变频器内臵的PID 调节器，变频器自动处理压力信号。
用户可以自由设定上下限压力，系统可以实现自动加泵、减泵、变频泵的睡眠唤醒、定时换泵运行等功能。
每台水泵可单独设定“工作”或“检修”状态，处于“检修”状态的水泵不投入变频或工频运行。
自动/停止/手动三种工作模式切换：用户根据实际需要，选择不同的工作方式。
停止时，所有水泵均不能起动。
故障泵屏蔽功能：每台水泵可单独设定“工作”或“检修”状态，处于“检修”状态的水泵不投入运行。
若全部水泵均“检修”，则系统不动作。
低水压自动加泵：按循环运行的模式，当变频泵全速运转，管网压力仍然达不到设定压力时，则将当前变频泵切换到工频运行，变频器软起动下一台水泵。
直至管网压力达到要求。
超水压自动减泵：按“先开先停”的原则，当变频泵运行在下限频率，管网压力仍然偏高，则将最早运行的工频泵退出，其它泵不变。
变频泵周期轮换：变频泵连续运行4小时，则将工作泵退出，备用泵投入变频运行。
这样，基本上保持每台泵的运行时间大致相同。
休眠/苏醒功能：在无人用水或用水流量很小的情况下，变频泵低速运行，维持管网压力。
当管网用水流量上升的时候，管网压力下降，变频泵自动苏醒，加大供水流量，保持管网压力稳定。
断水自动停机、来水自动开机：检测到低水位保护状态后，所有泵均立即停止运行。
水位恢复正常后，变频泵自动起动，进入变频恒压调节状态。
缺水保护功能在自动或手动状态下均有效。
电机过载自动换泵运行：若是工频运行时过载，则将工频泵直接退出，其他泵不受影响。
若是变频运行时过载，则将当前变频泵退出，变频器起动下一台水泵。
变频器故障自动恢复：当变频器出现故障时，变频器自动复位，并重新起动变频泵。
如果复位后，再次出现故障，则变频器停止运行，必须等变频器故障排除后，方可再次启动。
威乐水泵变频使用说明书
威乐（中国）水泵系统有限公司恒压供水变频控制柜恒压供水变频控制柜操作使用操作使用说明说明威乐威乐（（中国中国））水泵系统有限公司1.1.概述概述概述安装及调试只能由有资质的人员进行。
1.1使用范围使用范围WILO 变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。
它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。
1.2技术数据技术数据：：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级： IP44（更高等级的需要注明）环境温度： 0~40℃２. . 安全注意事项安全注意事项安全注意事项安装和操作水泵时请严格遵守以下规定。
在安装前请相关安装人员仔细阅读操作手册。
请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。
2.1危险符号危险符号表示“小心触电”注意注意!!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。
2.3危险提示危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。
误操作可能引起很多问题，例如： —水泵及部件功能故障2.4操作人员安全要求操作人员安全要求请遵守现行的安全操作规定。
请检查电气方面的安全隐患。
请遵守当地电力公司发布的安全规定。
2.5安装和检修安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。
请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。
2.6备品备件备品备件为了确保安全性，建议使用原产备件，或经过WILO 生产商授权的其他厂家的备件。
威乐水泵变频说明书
威乐（中国）水泵系统有限公司恒压供水变频控制柜恒压供水变频控制柜操作使用操作使用说明说明威乐威乐（（中国中国））水泵系统有限公司1.1.概述概述概述安装及调试只能由有资质的人员进行。
1.1使用范围使用范围WILO 变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。
它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。
1.2技术数据技术数据：：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级： IP44（更高等级的需要注明）环境温度： 0~40℃２. . 安全注意事项安全注意事项安全注意事项安装和操作水泵时请严格遵守以下规定。
在安装前请相关安装人员仔细阅读操作手册。
请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。
2.1危险符号危险符号表示“小心触电”注意注意!!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。
2.3危险提示危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。
误操作可能引起很多问题，例如： —水泵及部件功能故障2.4操作人员安全要求操作人员安全要求请遵守现行的安全操作规定。
请检查电气方面的安全隐患。
请遵守当地电力公司发布的安全规定。
2.5安装和检修安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。
请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。
2.6备品备件备品备件为了确保安全性，建议使用原产备件，或经过WILO 生产商授权的其他厂家的备件。
变频供水设备操作规程与注意事项

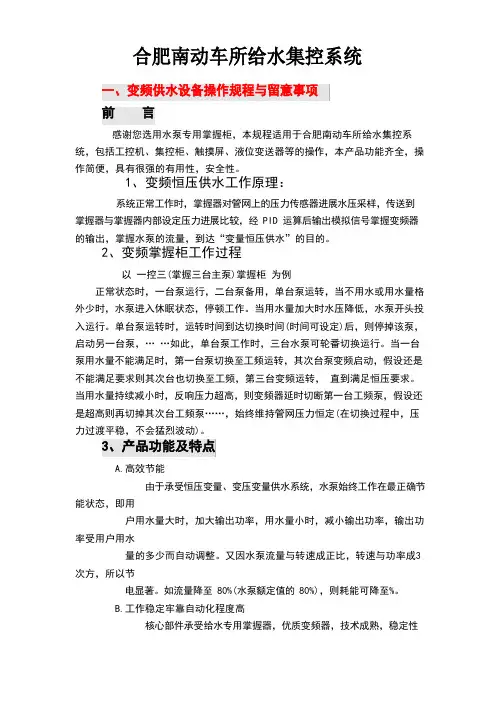

合肥南动车所给水集控系统一、变频供水设备操作规程与留意事项前言感谢您选用水泵专用掌握柜，本规程适用于合肥南动车所给水集控系统，包括工控机、集控柜、触摸屏、液位变送器等的操作，本产品功能齐全，操作简便，具有很强的有用性，安全性。
1、变频恒压供水工作原理：系统正常工作时，掌握器对管网上的压力传感器进展水压采样，传送到掌握器与掌握器内部设定压力进展比较，经 PID 运算后输出模拟信号掌握变频器的输出，掌握水泵的流量，到达“变量恒压供水”的目的。
2、变频掌握柜工作过程以一控三(掌握三台主泵)掌握柜为例正常状态时，一台泵运行，二台泵备用，单台泵运转，当不用水或用水量格外少时，水泵进入休眠状态，停顿工作。
当用水量加大时水压降低，水泵开头投入运行。
单台泵运转时，运转时间到达切换时间(时间可设定)后，则停掉该泵，启动另一台泵，… …如此，单台泵工作时，三台水泵可轮番切换运行。
当一台泵用水量不能满足时，第一台泵切换至工频运转，其次台泵变频启动，假设还是不能满足要求则其次台也切换至工频，第三台变频运转，直到满足恒压要求。
当用水量持续减小时，反响压力超高，则变频器延时切断第一台工频泵，假设还是超高则再切掉其次台工频泵……，始终维持管网压力恒定(在切换过程中，压力过渡平稳，不会猛烈波动)。
3、产品功能及特点A.高效节能由于承受恒压变量、变压变量供水系统，水泵始终工作在最正确节能状态，即用户用水量大时，加大输出功率，用水量小时，减小输出功率，输出功率受用户用水量的多少而自动调整。
又因水泵流量与转速成正比，转速与功率成3 次方，所以节电显著。
如流量降至 80%(水泵额定值的 80%)，则耗能可降至%。
B.工作稳定牢靠自动化程度高核心部件承受给水专用掌握器，优质变频器，技术成熟，稳定性高，能够适应恶劣的工作环境。
可实现无人运行，利于治理。
C.系统运行噪音低，压力稳定，掌握精度高。
D.设备综合保护功能齐全过流、过压、过载、缺相、堵转、电源相不平衡、水源缺水保护等E.多台水泵可循环交替运行均衡了各台水泵的平均工作时间，避开了水泵锈蚀“卡死”的可能。
恒压供水变频控制柜

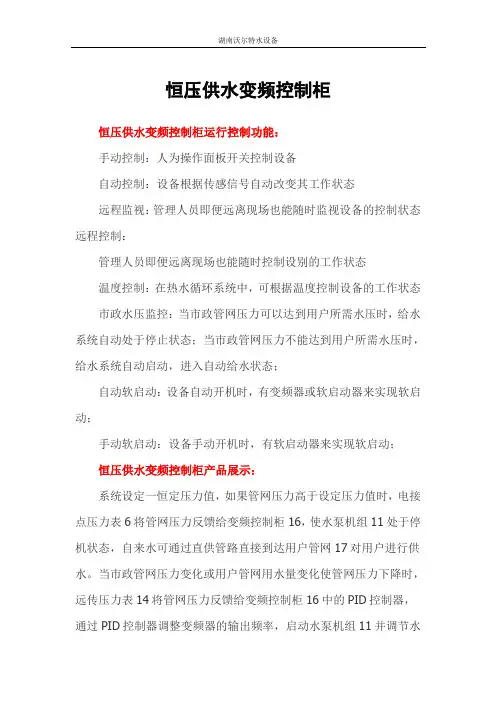

恒压供水变频控制柜恒压供水变频控制柜运行控制功能：手动控制：人为操作面板开关控制设备自动控制：设备根据传感信号自动改变其工作状态远程监视：管理人员即便远离现场也能随时监视设备的控制状态远程控制：管理人员即便远离现场也能随时控制设别的工作状态温度控制：在热水循环系统中，可根据温度控制设备的工作状态市政水压监控：当市政管网压力可以达到用户所需水压时，给水系统自动处于停止状态；当市政管网压力不能达到用户所需水压时，给水系统自动启动，进入自动给水状态；自动软启动：设备自动开机时，有变频器或软启动器来实现软启动；手动软启动：设备手动开机时，有软启动器来实现软启动；恒压供水变频控制柜产品展示：系统设定一恒定压力值，如果管网压力高于设定压力值时，电接点压力表6将管网压力反馈给变频控制柜16，使水泵机组11处于停机状态，自来水可通过直供管路直接到达用户管网17对用户进行供水。
当市政管网压力变化或用户管网用水量变化使管网压力下降时，远传压力表14将管网压力反馈给变频控制柜16中的PID控制器，通过PID控制器调整变频器的输出频率，启动水泵机组11并调节水泵转速保持变频恒压供水;如果不能满足供水要求时，则变频器将控制多台工频泵和变频泵的启停而达到变频恒压变量供水的要求。
恒压供水变频控制柜现场安装注意事项调试前应该具备条件：控制柜应安装在清洁、干燥、无滴水的场合，且无腐蚀性或导电性粉尘(保护等级2)，应做好各种防护工作。
电源进线要求为三相五线制，电压要求：380V(±10%)，进入电控柜的方式为下进线制，零线、PE线分别压在零线绝缘端子、接地铜排上;三根相线接到上端的总空开上，要求压接铜接头、涮锡处理，要求固定牢靠。
恒压供水变频控制柜电气布线穿管必须在预制地面前，按或设计单位的穿管图铺设穿线套管，钢管必须高出预制地面一定距离并套丝，接好电机线，信号线需调试人员指导安装。
管道对接设备前一定要冲洗，调试前一定要备足水源，水泵不能空载调试，否则损坏设备。
水泵变频控制柜使用说明
上海东方泵业(集团)有限公司自动变频控制设备上海东方泵业(集团)有限公司目录一、概述 (2)二、设备特点、适用范围 (3)1、功能与优点 (3)2、适用范围 (3)三、设备主要技术指标及使用条件 (4)1、主要技术指标 (4)2、设备使用条件 (4)四、设备型号说明 (4)五、设备主要构成及工作原理 (5)六、变频恒压供水设备的安装接线 (7)1、控制柜外型 (7)2、控制柜规格 (7)3、禁止事项 (7)4、控制柜端子接线图 (8)5、控制设备电气安装接线要求 (9)七、设备的调试与使用 (10)1、设备的调试 (10)2、控制柜操作说明 (10)3、控制柜不同型号的差别 (10)4、使用与维护 (11)八、故障原因及对策 (11)一、概述DFK系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术，将变频调速器与电机水泵组合而成的新一代机电一体化高科技节能供水设备。
一般给水管网中的水压（自来水厂的一次供水压力）已很难满足用户的用水需求，除建筑低层可由市政管网直接供水外，其余高层用户均须“增”压供水。
无论是水塔、高位水箱，还是气压罐，都必须由水泵以高出用户实际所需水压的压力进行“提升”，从而造成能源的浪费。
水箱式供水的用户管网水压较稳定，具有一定的贮水能力。
但水箱（或水塔）的存在，增加了建筑物结构的承重和建筑造价，同时造成了水质的二次污染，且最高层不利水点水压不能满足用户需要。
气压式供水其实是把高位水箱移到了地面。
它虽可减少污染，并一定程度上消除“水锤”现象和管网中的噪音，但气压罐的有效容积有限，水泵电机启停十分频繁，管网压力波动较大；气压罐为钢制压力容器，还需使用胶囊隔膜或补气装置，运营费用高，潜在费用较高。
变频调速恒压供水设备以管网水压(或用户用水流量)为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID),使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快，水泵供水量相应增大；用水量减少时，频率降低，水泵转速减慢，水泵供水量亦相应减小。
TVFE9恒压供水变频柜图纸
SB1
KM2 SB2
KM4 SB3
KM6 SB4
KM1 KM2 KM3 KM4 KM5 KM6 KM7 KM8 KM8
12 CM2 N B1 B2 B3 G1 G2 G3 B4 G4 15 16 17 18 19 20 21 22
自手 动动
TA KM3
KM4
KM5
KM6
2B401
3B401
电
流
1TA 1PA A 2TA 2PA A 3TA 3PA A 测
量
1N401
2N401
3N401
回
路
接触器运行控制
工频手动 工频手动 工频手动
启停 启停
启停
备注：1、变频器需要设置参数：P0.03=1(频率给定通道选择为：AI1模拟量给定(0~10V)；P0.01=1:运行命令通道选择为：端子运行命令通道； 2、恒压供水控制器可以通过设置参数P03(泵的工作方式）设置为两泵循环和两泵通过设置定时换泵交替运行；也可以单独设定1#泵运行或者2#泵 运行，具体参数见恒压供水控制器说明书； 3、二次线线径为1.5BVR，一次回路根据变频柜功率大小不同，选择不同的线径；远传压力表的信号线请使用屏蔽线连接；
，一次回路根据变频器的功率
01
大小不同，选择不同线径。
由于远传压力表大部分都是工作电压 ，
N
电阻
，所以接变频器 需要串一
03
个
左右的电阻。
05
07 变频器端子说明：
A1 ,B1, C1---多功能接点输出。
X1---正转信号输入。 B401
CM----公共端子。 +10V----+10V电源。 AI1----模拟量（电压信号）输入端子。 AI2----模拟量（电流信号）输入端子。 GND----+10V电源公共接点输入端子。 接
PLC全自动变频恒压供水
PLC全自动变频恒压供水它主要由水泵、气压罐、智能控制（变频控制柜由断路器、变频器、接触器、中间继电器、PLC）系统等组成。
一、变频恒压供水特点：1、恒压供水能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，与传统供水比较，不会造成管网破裂及水龙头共振现象。
2、起动平滑，减少电机水泵的冲击，延长了电机及水泵的使用寿命，避免了传统供水中的水锤现象。
3、采用变频恒压供水保护功能齐全，运行可靠，具有欠压、过压、过流、过热等保护功能。
4、系统配置可实现全自动定时供水,彻底实现无人值守自动供水。
控制系统具有故障报警和显示功能，并可进行工变频转换，应急供水。
5、系统根据用水量的变化来调节水泵转速，使水泵始终工作在高效区，当系统零流量时,机组进入休眠状态，水泵停止，流量增加后才进行工作，节电效果明显，比恒速水泵可节电23%-55%。
6、整套设备只需一组控制柜和水泵机组，安装非常方便，占地面积少。
7、本设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现所需工况，操作简单。
8、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击；9、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命；10、外部接线简单:只需通过菜单设置，即可使控制器适用于不同的供水控制系统；无需改变复杂的外部接线。
11、可靠性:由于控制器已将各种功能模块集成于内部，外部配件少，进一步降低了整个系统出现故障的机会。
12、调试简单方便:丰富而完美的汉字提示。
13、系统功能完善:在设备工作现场，工程人员可根据泵组的实际情况在显示下，随时改变各种控制参数，保证泵组处于最优化的运行状态。
14、控制精度高：控制程序中所有的模拟量均为数码处理。
改良的PID数字控制系统能够避免一般PID死区（对水泵控制而言）所带来的控制误差，使系统的供水压力更加稳定。
15、睡眠功能的最新应用，可使机组在每天的零流量的区域中自动启、停，间歇型的供水方式，使节电效果更佳。
变频恒压供水统使用说明书2
变频恒压供水控制设备用户手册一、概述随着变频技术的推广运用，人们的认识不断深入，传统的供水方式已无法真正保证系统长期可靠运行，已逐步被新兴的变频恒压供水系统所替代。
本系统采用先进的变频器（VVVF）以及专用的恒压供水控制器对管网压力进行控制，大大地简化了操作的复杂程度。
在自动工作状态下，用户在据需要的压力值进行设定后，通过专用的恒压供水控制器与变频器之间的相互控制，使管网压力始终保持在设定的压力值误差范围以内。
在对生活管网进行供水时，系统执行管网设定压力。
若为消防与生活共用系统，则平时执行生活管网供水压力，当消防信号到达控制柜时执行消防压力，消防信号撤消时继续执行生活压力。
系统具有重新上电后自动启动的功能，无需人员值守。
水泵处于无水情况下将自动停机。
二、分类标记变频恒压供水控制设备分类标记设备的型号编制中包括设备特征标记、消防工作压力、消防工作流量、消防泵台数等内容H水泵台数工作流量L/S。
工作压力MPa。
特征标记（参阅特征标记说明）特征标记说明序号 型号编号特征标记说明 1 SB生活专用变频自动恒压给水设备 2HB 消防与生活（生产）共用变频自动恒压给水设备三、原理框图如下：3．1 生活水泵组为两用一备形式的变频恒压供水控制设备示意图如下: 消防泵泵泵泵电控柜远传压力表消防泵消防泵液位控制器水池3．2 生活水泵组为两用一备形式的变频恒压供水控制设备产品简介生活水泵组为两用一备形式的变频恒压供水控制设备由三台生活水泵、电控系统、远传压力表、阀门管路、共同底座等组成。
设备运行前，需根据供水所需要的压力值预先设定稳压压力值，打开所有阀门。
水泵手动运行时，通过控制柜面板直接启停水泵（具体参阅消防专用自动恒压给水控制柜操作说明）水泵自动运行时，通过远传压力表构成闭环调节系统，按照恒压供水控制器恒压\节能\节水的优化运行原则, 随着用水量的变化, 恒压供水控制器不断进行压力采样, 逻辑运算和人工神经元控制算法调节运算,自动控制三台水泵,从而实现恒压变量全自动供水。
HXK变频恒压供水控制柜(水泵供水设备专用)
HXK变频控制柜是广州浩雄泵业推出的一款适用于控制水泵和供水设备的恒压供水控制柜，本产品完美结合了最新单片机和最新工控技术，产品具有操作调试简单（无需专业人员专业工具）、功能齐全、美观、性能稳定、液晶汉显中文菜单调试简单、成本低廉、内置多种供水模式任意换、保护功能齐全等PLC控制模式不具备的典型优点。
无论是传统的变频恒压供水设备、无负压变频供水设备还是箱式无负压供水设备，HXK变频控制箱都能轻松完成控制。
并且，无论您使用的是什么品牌的泵，无论您原来使用的是哪种变频控制箱，本控制箱都能互换对接控制。
主要特点智能程度高、带显示屏、控制精准HXK系列恒压供水控制器完美结合了最新单片机技术和PID闭环控制理念，采用模糊控制原理，自动优化参数，并配液晶中文显示器，具有功能齐全、智能化程度高、精度高(±0.01MPa)、响应快、操作简便、成本低廉、整体结构紧凑，美观大方等系列优点。
名优零配件、质量绝对可靠微电脑控制器98%电子贴片元件为原装进口，程序经过近十年的不断改进，性能绝不亚于PLC，其他电气配件采用ABB、西门子、施耐德、正泰、人民等知名品牌，保证了控制系统具有更高的精度(±0.01MPa)和可靠性，大大降低了设备故障率及延长了使用寿命。
中文汉显菜单，轻松搞定各种参数全中文汉显界面，显示信息全面，丰富而完美的中文提示，无需任何专业仪器便可轻松设定各种工作的必须参数如工作压力、频率下限、加速时内置多种供水模式，适合多场合供水恒压供水控制器已经我们多年的行业经验，内置了多种供水模式，无需任何专业仪器和额外的程序即可通过汉显菜单轻松切换供水模式(定时、高峰间、减速时间、换泵时间、定时启停机等各种重要参数。
还能显示系统时间、压力、设定压力值等工作状态。
等模式)，保证了不同场合、不同情况的不同用水需求。
这是PLC供水控制柜目前无法实现的。
显示内容丰富，设备状态一目了然正常工作下可显示当前频率、当前压力、设定压力、运行泵号、当前时间、当前故障状态（故障发生时），还可通过菜单查询各台泵的运行时间、故障提示，有助于快速排出故障。
变频恒压供水系统的构成及原理
变频恒压供水系统的构成及原理一、变频恒压供水系统的构成及原理变频恒压供水控制系统通过测到的管网压力，经变频器的内置PID调节器运算后，调节输出频率，实现管网的恒压供水。
变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC进行变频泵逻辑切换。
为防止水锤现象的产生，泵的启停将联动其出口阀门。
系统工作原理间图如下所示。
假设整个系统由四台水泵，一台变频器，一台PLC 和一个压力变送器及若干辅助部件构成。
各部分功能如下：安装于供水管道上的压力变送器将管网压力转换成1—5伏的电信号；变频调速器用于调节水泵转速以调节流量；PLC用于逻辑切换。
此外，上述系统还配备了外围辅助电路，以保障自动控制系统出现故障时可通过人工调节方式维持系统运行，保证连续生产。
二、设备选型说明变频恒压供水系统主要由变频控制柜、压力传感器、水泵等组成。
变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。
1. 供水系统选用原则（1）蓄水池容量应大于每小时最大供水量。
（2）水泵扬程应大于实际供水高度。
（3）水泵流量总和应大于实际最大供水量。
（4）变频控制柜选型：用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。
2. 变频器根据工艺要求，建议配用ABB ACS600系列变频器。
ACS 600系列变频器是ABB 公司采用直接转矩控制（DTC）技术，结合诸多先进的生产制造工艺推出的高性能变频器。
它具有很宽的功率范围，优良的速度控制和转矩控制特性,完整的保护功能以及灵活的编程能力，较高的可靠性和较小的体积。
主要技术数据：功率范围：2.2-3000kW电源电压：380/400/415/440/460/480/500VAC 3相±10%；电源频率：48-63Hz控制连接：2个可编程的模拟输入（AI）；1个可编程的模拟输出（AO）；5个可编程的数字输入（DI）；2个可编程的数字输出（DO）。
连续负载能力：150% In，每10分钟允许1分钟串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。
变频恒压供水设备使用说明书
恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。
在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。
变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。
二、适用的水质范围适用于生活饮用水、中水，水温00 C—900 C、PH值。
三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。
四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤± 1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6 台水泵及1台附属小泵的供水控制系统。
五、技术参数本系列变频给水装置参数如下：1、电源：3 相5 线。
380V（± 10%），50Hz（± 5%）；2、供水流量范围：0—3900m3/h;3、压力调节范围：0—;4、适用电机容量：—315kw5、加减速时间：0—6500 秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。
恒压供水变频柜说明书
冠捷太阳能热水工程变频供水控制柜使用说明天普新能源科技有限公司地址：北京•大兴•芦城工业区邮编：102612电话：61239898Http：//1．概述本变频恒压供水自动控制柜主件由高性能风机水泵专用变频器和西门子可编程控制器组成，具有运行稳定可靠、操作灵活方便（双泵可独立或混合操作运行）、调试简单、中文显示运行信息和故障信息、全自动运行无人值守、功能强大等特点。
控制柜以系统管网的瞬时变化的压力为稳定参数（比较定位）通过微机控制变频器的输出频率。
自动跟踪调节水泵的转速；实现对系统水压的PID 闭环调节，从而保证管网的末端的压力恒定，使整个供水系统持续高效运行。
当用水量增大时，变频器输出频率变大，水泵转速加快，供水量增大；用水量减小时，变频器输出频率变小，水泵转速减慢、供水量减小，保证用户对水的压力和流量的需要。
优点1、选用高性能风机水泵专用变频器；2、数字PID调节，键盘操作、数字显示、全自动运行无人值守；3、选用西门子PLC控制器；4、性能优良、控制方式灵活、抗干扰能力强、工作稳定可靠；5、运行状态、故障信息中文提示；6、 自动状态下，水泵电机变频自动运行。
对电网和管网无冲击，大大延长水泵、电机、管道系统、电气控制系统的使用寿命；7、每台泵均设手动、自动转换功能，控制灵活方便；8、控制程序化、可根据用户的要求实现多种控制方式。
2．主要功能2．1 双泵运行功能将3台供水泵运行选择转换开关“手动自动”全部转至“自动”位置，A泵和B泵各自变频启动运行，备泵待命。
当A泵或B泵出现故障时，控制器自动停止故障泵并切入备泵运行。
2．2 单泵运行功能将A水泵运行选择转换开关“手动自动”转至“自动”位置，将B泵运行选择转换开关“手动自动”转至“手动”位置，将备泵运行选择转换开关“手动自动”转至“手动”位置，当管网压力低于设定值时，A泵开始变频运行，当A泵出现故障时，控制器自动断开故障泵并显示故障信息。
2. 3 手动运行功能将3水泵运行选择转换开关“手动自动”转至“手动”位置，变频器停止运行，按动A泵、B泵或备泵 “手启”按钮即可工频启动相应供水泵，当某泵出现故障时，控制器自动断开故障泵并显示故障信息。
变频恒压供水说明书
感谢使用本公司产品，在使用设备前请仔细阅读《使用说明书》变频恒压供水控制柜使用说明书江苏花都环保科技有限公司、概述恒压供水系统是在传统供水系统的基础上发展起来的一种新型供水方式。
该系统可广泛用于宾馆、大中型饭店、民用住宅、工矿企业、机场等场所的生产、生活用水。
设备包括水泵机组、电气控制柜、底座、管道、阀门、仪表等。
、安装1.设备安装前请检查各部件是否齐全、完好；2.检查电气控制柜（下称电柜）在运输、搬运过程中，柜内的元器件端子等是否有松动、脱落现场，发现后应及时紧固好；3.电柜的安装位置须考虑操作、维护和本身的散热通风条件等情况；4.将设备搬放就位、放平，然后进行二次灌浇固定，设备应平整，不应有附加机械应力；5.将电源线从柜体底部进线口引入，接于空气开关L1、L2、L3端子N、PE上。
6.将水泵电机线从柜体底部接入，按电机序号依次接线；7.接好液位浮球、出水压力变送器信号线，信号控制线建议用RVVP Z1.0屏蔽电缆，屏蔽层接地；8.根据电机功率，调整好热继电器的相应电流整定值；、调试（以下说明及图片都以4 台泵为例）1.向电柜送电，合上空气开关QF，检查电源电压、相序是否符合设备的技术要求（3N-380V/220V 50HQ;如相序故障灯亮，调换总开关出线的2根线。
2.手动工频测试：把“手动自动”开关拨至“手动”，所有泵手动开关拨至“关”，合上分开关，把泵手动开关拨至“开”，可工频运行泵，检查水泵的转向是否正确，如反转，调换水泵接至端子排上的2 根线。
3.手动变频测试：把“手动自动”开关拨至“自动”，在视窗系统内进入【泵控制】画面，所有泵手动开关拨至“关”，系统方式开关“测试运行”切换至“测试”，把某一台泵的手动开关拨至“开”，泵变频运行，检查转向，如不对，把变频器输出端的2相线对调。
将泵检修开关拨至“运行”，将“手动自动”旋钮置于手动，分别把泵的“停止启动”拨至启动就可启动该水泵，检查水泵的转向是否正确；同样检查每台水泵工作情况。
变频供水设备(BK)说明书模板
七、运转操作 7-1 面板功能说明
②
①
图 3：1-电源电压表 2-供水模式转换开关 3-报警状态指示灯 4-恒压状态指示 灯 5-手动状态指示灯 6-工频启动按钮 7-工频停机按钮 8-变频状态下节能模式切换按 钮，按下并锁住是节能模式，旋起是恒压状态（ ①－自动工作模式 ②－工频模式） 。 无论任何工作模式，只要将供水模式转换开关切换到“0” ，马上停机。
【安全是一切工作的前提】
■ 本设备是弱电控制强电的一体化装备，机柜内部既有 12V 以下的弱电，也有 380V 的强电，任何不规范的操作都有可能造成人身危害及财产损失。 ■ 在本说明书上标有务请遵守的注意事项，请在使用之前仔细阅读说明书，并正确 加以利用。 ■ 本说明书安全注意事项的注意等级以【危险】 、 【注意】进行分类。 ■ 不要试图对设备进行改造。 ■ 禁止非持有《电工证》的人员安装调试设备。
7-3 工频运转
第一次运行时，必须让设备在工频工作模式下运行一下，待所有水泵都处于正转状态 时，即可结束工频工作模式。
咨询电话：0530-5336777 5336778 -7-
菏泽市康博电气有限公司变频供水设备使用说明书
操作方法： 1、 确认所有器件都已正确连接、压紧，接地线已连接好。控制柜内无任何异物。工 作模式转换开关（图 3）处于 0 位置。 2、 将控制柜内断路器（空气开关）合闸。 3、 关闭控制柜门。 4、 控制柜电源断路器（电源总开关）合闸。 5、 检查控制柜面板上的电压表指示是否正常，如不正常则应断开控制柜电源，检查 电源是否已正确接入，直到正常。 6、 将工作模式转换开关（图 3）拧到②的位置，工频工作指示灯亮。系统默认启动 1 ＃泵（主泵，下同） 。 7、 查看水泵是否正转。如水泵反转，则应断开控制柜电源，按照 7-2（水泵的旋转方 向调整）的指示调整水泵旋转方向，直到水泵正转。按下主、备泵切换按钮，1＃ 泵停机，延时 5 秒，2＃泵启动，用同样的方法校正 2＃泵的运转方向。 8、 工频运转操作完毕。当变频器送修时，请使用该工作模式供水。
恒压供水变频使用说明书
BPC 系列变频调速恒压供水设备技术方案一、概论BPC 系列变频调速恒压供水设备是一种自动化程度最高,节能效果显著的供水设备。
其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息,经数据处理后对水泵机组进行调速,改变供水流量以满足管网系统的供水要求.本设备广泛应用于：•城乡水厂泵站，加压泵站; •居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水; •工矿企业的生活、生产用水;•采暖、空调系统的冷热水循环系统;•污水处理;•农业排灌，园林喷灌及音乐喷泉等。
二、设备构成BPC 系列变频调速恒压供水设备由泵、动力及控制系统和其他操作设备组成（图1）。
本设备配有2-4台主供水泵（含备用泵1 台），1-2台辅助泵和1个小型气压罐。
每台泵的进出口两侧各装有一个闸阀，以便将泵退出系统进行维修。
出水侧还装有一个逆止阀，防止水倒流。
为节约占地面积，泵一般采用立式结构。
泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。
三、设备特点节能：本装置与其他的控制系统不同,它的能量损失最小,泵仅在要求供水时才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出恒定的压力。
在用水量极小时,比如夜间,系统可通过气压罐供水,或辅泵（设计选配供水。
低噪音运行：需要供给最大流量的时间很少，大部分时间泵都工作在低转速状态，并且泵是由低噪音电机驱动低速运转的。
系统还加置了降低振动和噪音的减振器，合适的安装可以使噪音降低到最小。
因此，在要求安静工作环境的场所安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等。
占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可以用于每一个可能安装的地方。
容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及低水位保护开关的接口和操作设备。
运行经济：使用变频无级调速系统可以快速调整泵的供水流量，并向用户提供合适的供水压力。
恒压变频供水控制柜CC安装使用手册--中文面板
威乐（中国）水泵系统有限公司恒压供水变频控制柜操作使用说明威乐（中国）水泵系统有限公司1.概述安装及调试只能由有资质的人员进行。
1.1使用范围WILO变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。
它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。
1.2技术数据：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级：IP44（更高等级的需要注明）环境温度： 0~40℃２. 安全注意事项安装和操作水泵时请严格遵守以下规定。
在安装前请相关安装人员仔细阅读操作手册。
请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。
2.1危险符号表示“危险”，如果没有遵守操作规定，会造成人员伤亡表示“小心触电”注意!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员必须经过培训合格后才能进行水泵安装。
2.3危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。
误操作可能引起很多问题，例如：—水泵及部件功能故障2.4操作人员安全要求请遵守现行的安全操作规定。
请检查电气方面的安全隐患。
请遵守当地电力公司发布的安全规定。
2.5安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。
请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。
2.6备品备件为了确保安全性，建议使用原产备件，或经过WILO生产商授权的其他厂家的备件。
由于使用未经许可的生产商的备件造成设备损坏，本公司不承担维修责任和相关法律责任。
3. 运输与储存注意：系统必须防潮并严禁机械破坏与震动。
变频恒压供水控制柜
变频恒压供水控制柜简介变频恒压供水控制柜（以下简称控制柜）是与阀门电动装置配套使用的。
用以控制电动阀门的开关和显示阀门工作状态。
它可以现场使用，也可以远距离室内使用。
对于大量使用阀门的石油、化工、水利、发电、煤炭、冶金、市政等工业部门具有实际意义。
变频恒压供水控制柜手册变频恒压供水设备是由控制柜、水泵机组、管路附件及压力罐等组成，整套设备都是由控制柜里的控制器来控制，所以控制柜的维护是很重要的，如：控制柜的工作环境。
变频恒压供水控制柜本柜为防护式金属外壳，基本骨架采用特种型材组装而成，结构先进合理、标准化程度高、刚性好、重量轻、外型颜色协调美观大方。
防护等级：IP30。
当搬运柜体时，请使用正确的升降工具以防止损伤。
户内安装，且柜体的后部应保持20〜30CM的空间，以利散热；前部留有足够的操作空间。
变频恒压供水控制柜产品性能：1、变频恒压供水控制柜由微机全自动控制，高智能化无负压变频给水控制系统，在同类设备中具有自动化程度最高、节能效果好等特点；同时设备具备手动操作；在供水压力范围内，设备供水压力精度达到±。
2、变频恒压供水控制柜通过微机自动调整水泵运行频率，使设备供水压力时刻满足用户实际需求，当夜间或节日期间用水量小时，设备自动转入最低频率、最低转速运行状态，或者通过市政网压力直接供水给用户，实现最大程度的供水节能。
3、变频恒压供水控制柜多台水泵轮流运转，先开先停，水泵选用名牌电机，有效降低噪声，提高设备使用寿命；电机通过变频软启动，对设备、管网、电网无冲击，实现最大程度的对设备保护。
4、变频恒压供水控制柜结构紧凑，占地面积小、无需泵房、水池（水箱）；全使用环保洁净材料、全密封设计，避免二次污染；安装方便、操作简单、免维护、免看管，实现最大程度的成本节约。
5、变频恒压供水控制柜具有防止过流、欠压、超压、过载、短路、过热等多种自我保护功能，实现最大程度的设备安全。
变频恒压供水控制柜工作环境海拔高度不超过2000M。
HB_CPS646变频恒压供水控制器调节(补水变频柜)
设置
说明
控制参数组（0001）
设置
说明
Mode
4
工作模式
Sv1
（现场）
所需压力上限
生活用水压力
P1
On
1#泵
FPP
（现场）
泄压阀动作压力
补水泄压压力（3#泵泄压）
P2
Off
2#泵
FPC
（现场）
0.02
补水关阀压力回差（用3#泵泄压）
P3
Off
3#泵
PPC
（现场）
Sv1+0.01
换泵压力回差
工作参数组（0036）
PH
（现场）
高于所需值
上限压力值P1来自比例带I8
积分时间
bb
0.05
Pi工作范围
PFL
0Hz
下限频率
PSb
（现场）
传感器零位修正
PSBF
（现场）
满度修整
FILt
（现场）
0
数字滤波系数
Inty
4~20mA
输入信号类型
PvH
（现场）
传感器满量程
ovty
0~10V
控制输出类型
ovtb
1.0
频率显示放大倍率
nP
0
低压报警值
SLP
1
休眠功能
SLPF
48~49
Hz
休眠频率
SLPt
0.02
休眠延时
WAKE
（现场）
所需压力下限
唤醒压力
2019-05-14两台水泵恒压供水控制柜电气原理图
两台水泵恒压供水变频柜
电气图纸代号
项号
s # 标 记 ft f 重 董 比侧
111
1:1
共 6 X% 4
fk
杭州三鸺黻术有限公司
6mm2
ts6mm2
PE ^
PE
6mm2
、2.5mnf\2.Smm2、、2,5_2
u_i Ll_l U_l u_i U_l
l-〇 U_l Li_l U_l Li_l U_l Li_l s
\
细 m
G N
(0 10V输入）
b b b b b b (S) b b
L2+4VDCM
1M
•0
•1
•2
.3
•4
•5
_6
.7
A+
M AI
B+
CPU224XP DI8/D06
1L .0 .1 •2 •3 .4 •5 VO M 10
Q1
AQ
5 (5 (5 (5 (5 5 <5 (5 G
技术要求： 1、 11K U 5KW变频器各一个，工变频转换; 2、 2.2KW风机工频启动； 3、 配 1.6Mpa远传压力表1个 ； 4、 11KW预先设置0_5Mpa压力；
11KW
7jC泵
—1
10—S 1
l-〇 U_l Li_l U_l Li_l U_l Li_l s C-sl •c <£ •c <£ •c <£ C-sl
UQ_£l Lol_rl
PE
&5
&5
A
八
A
八
A
八
八
A
AA
朴# F # 每 t 单 目期
设 计 趄觥 标准化
