现代机械设计方法(答案)
《现代机械设计方法》期末考试试卷附答案
《现代机械设计方法》期末考试试卷附答案一．不定项选择题 （每題4分，共40分）1. 机械产品的设计规划阶段，应完成如下主要工作（ ）。
A) 产品的市场需求分析 B) 产品设计的可靠性报告 C) 产品的功能原理设计D ）产品的结构方案设计E ）产品的装配草图绘制F ）产品的零件图和其他技术文件2. 以下有关机械系统特点的描述哪些是正确的（ ）。
A) 整体性 B) 系统性 C) 独立性 D) 相关性3. 机械产品的功能是对（ ）进行传递和变换的程序、功效和能力的抽象化描述。
A) 机械流 B) 能量流 C) 物质流 D) 电流 E ）信息流 F ）控制流4. 功能分解的结果有两种表达方式，其中，（ ）在形式上比较简单、直观，可以清晰地表达各分功能的层次关系，而（ ）则能够更充分地表达各分功能之间的相互配合关系。
A) 功能结构图 B) 功能树 C) 功能元 D ）核心功能5. 布置传动系统时，一般把带传动安排在传动链的（ ）。
A) 低速端 B) 高速端6. 以下的结构设计中，哪些结构比较合理？（ ）。
A) B) C) D)7. 上一题目中选择的依据是遵循哪种结构设计原理？（ ） C) 变形协调原理 D) 任务分配原理 E ）自补偿原理x O yBA x O y AB u=0v=0（a ）B y A A v=0（b ） O x O xｖ=0y B C D CD9. 对（a ）图所示的轴对称模型进行有限元分析时，必须施加约束支座以消除刚体位移。
下）10. 将研究对象的各个部分、各个方面和各种因素联系起来加以考虑，从整体上把握事物的本质和规律，从而寻求新的创造的原理是（）。
A) 综合创造原理 B) 分离创造原理 C) 移植创造原理D) 物场分析原理 E) 还原创造原理 F) 价值优化原理二．判断题：（正确：T；错误：F，各3分，共30分）1. 机械产品的方案设计阶段就是要完成产品的原理方案设计。
2. 一个机械系统必须由动力系统、执行系统、传动系统、操纵控制系统、架体支撑系统几部分组成。
(完整版)机械设计课后习题答案
第一章绪论（1）1-2 现代机械系统由哪些子系统组成, 各子系统具有什么功能？（2）答: 组成子系统及其功能如下:（3）驱动系统其功能是向机械提供运动和动力。
（4）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。
第二章执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置, 或对作业对象进行检测、度量等, 按预定规律运动, 进行生产或达到其他预定要求。
第三章控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作, 并准确可靠地完成整个机械系统功能。
第四章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时, 由于某一危险截面的应力超过零件的强度极限发生的断裂, 如螺栓的断裂、齿轮轮齿根部的折断等。
（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限, 零件产生塑性变形。
（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。
2-4 解释名词: 静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。
答: 静载荷大小、位置、方向都不变或变化缓慢的载荷。
变载荷大小、位置、方向随时间变化的载荷。
名义载荷在理想的平稳工作条件下作用在零件上的载荷。
计算载荷计算载荷就是载荷系数K和名义载荷的乘积。
静应力不随时间变化或随时间变化很小的应力。
变应力随时间变化的应力, 可以由变载荷产生, 也可由静载荷产生。
（1）2-6 机械设计中常用材料选择的基本原则是什么？（2）答：机械中材料的选择是一个比较复杂的决策问题, 其基本原则如下：①材料的使用性能应满足工作要求。
使用性能包含以下几个方面:②力学性能③物理性能④化学性能①材料的工艺性能应满足加工要求。
具体考虑以下几点:②铸造性③可锻性④焊接性⑤热处理性⑥切削加工性①力求零件生产的总成本最低。
主要考虑以下因素:②材料的相对价格③国家的资源状况④零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答: 衡量润滑油的主要指标有: 粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。
机械设计第九章课后习题答案

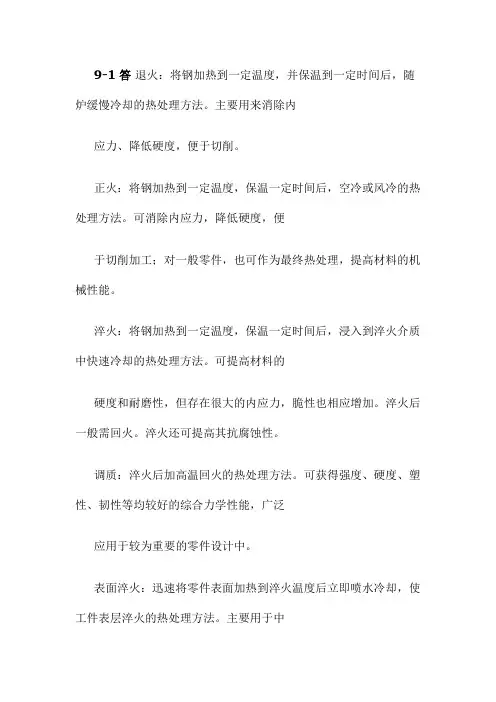

9-1答退火：将钢加热到一定温度，并保温到一定时间后，随炉缓慢冷却的热处理方法。
主要用来消除内应力、降低硬度，便于切削。
正火：将钢加热到一定温度，保温一定时间后，空冷或风冷的热处理方法。
可消除内应力，降低硬度，便于切削加工；对一般零件，也可作为最终热处理，提高材料的机械性能。
淬火：将钢加热到一定温度，保温一定时间后，浸入到淬火介质中快速冷却的热处理方法。
可提高材料的硬度和耐磨性，但存在很大的内应力，脆性也相应增加。
淬火后一般需回火。
淬火还可提高其抗腐蚀性。
调质：淬火后加高温回火的热处理方法。
可获得强度、硬度、塑性、韧性等均较好的综合力学性能，广泛应用于较为重要的零件设计中。
表面淬火：迅速将零件表面加热到淬火温度后立即喷水冷却，使工件表层淬火的热处理方法。
主要用于中碳钢或中碳合金钢，以提高表层硬度和耐磨性，同时疲劳强度和冲击韧性都有所提高。
渗碳淬火：将工件放入渗碳介质中加热，并保温一定时间，使介质中的碳渗入到钢件中的热处理方法。
适合于低碳钢或低碳合金钢，可提高表层硬度和耐磨性，而仍保留芯部的韧性和高塑性。
9-2解见下表9-3解查教材表 9-1，Q235的屈服极限查手册 GB706-88标准，14号热轧工字钢的截面面积则拉断时所所的最小拉力为9-4解查教材表9-1，45钢的屈服极限许用应力把夹紧力向截面中心转化，则有拉力和弯距截面面积抗弯截面模量则最大夹紧力应力分布图如图所示图 9.3 题9-4解图9-5解查手册，查手册退刀槽宽度，沟槽直径，过渡圆角半径，尾部倒角设所用螺栓为标准六角头螺栓，对于的螺栓，最小中心距，螺栓轴线与箱壁的最小距离。
9-6解查手册，当圆轴时，平键的断面尺寸为且轴上键槽尺寸、轮毂键槽尺寸。
图 9.5 题9-6解图9-7解（1）取横梁作为示力体，当位于支承右侧处时由得由得由得由得（ 2）横梁弯矩图图 9.7 题9-7解图（ 3）横梁上铆钉组的载荷力矩水平分力垂直分力9-8解水平分力在每个铆钉上产生的载荷垂直分力在每个铆钉上产生的载荷力矩在每个铆钉上产生的载荷各力在铆钉上的方向见图所示图 9.9 题9-8解图根据力的合成可知，铆钉 1的载荷最大9-9解铆钉所受最大载荷校核剪切强度校核挤压强度均合适。
机械设计课后答案
解：解：解：第三章3-1 螺纹按牙形不同分有哪几种？各有何特点？各适用于何种场合？答：主要类型有：普通螺纹、管螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹五种。
特点及应用：普通螺纹是米制三角螺纹，牙型角 a=60，因牙型角较大，故当量摩擦系数也较大，自锁性能好，主要用于联接。
管螺纹是英制三角螺纹，牙型角 a=55度。
它有圆柱管螺纹和圆锥管螺纹之分，常用圆柱管螺纹。
这种螺纹联接常用于高温、高压及紧密性要求较高的管与管的联接中。
矩形螺纹牙型为正方形，牙型角 a=0度，因牙型角小，当量摩擦系数小，传动效率高，故常用于传动。
梯形螺纹牙型呈梯形，牙型角 a=30度。
因牙型角较小，所以传动效率较高，对中性较好，故为应用较多的传动螺纹。
锯齿形螺纹牙型呈锯齿形，工作面牙侧角。
传动效率高，牙根强度高。
因只有一个工作面，故多用于承受单方向轴向力的场合。
3-2 螺栓、双头螺柱和螺钉在应用上有何不同？答：螺栓有普通螺栓和铰制孔螺栓两种。
普通螺栓常用于被联接件比较薄，能够放置螺母及需要经常拆卸的场合。
铰制孔螺栓在承受横向载荷或（和）转矩以及需精确固定被联接件的相对位置时常采用铰制孔螺栓。
双头螺柱被联接件之一太厚不宜制成通孔，无法放置螺钉头，材料较软且需经常拆装时宜采用双头螺柱。
螺钉被联接件之一太厚，无法放置螺母，不需经常拆装的场合。
3-3 为何螺纹联接通常要采用防松措施？防松方法有哪些？答：螺纹联接在冲击、振动、变载荷或高温环境下，将使螺旋副的摩擦力减小或瞬间消失，经多次重复后，最终导致联接松脱。
因此，设计时应采取有效的防松措施。
防松方法有摩擦防松、机械防松、铆冲防松等。
3-4 为什么大多数螺纹连接都要拧紧？拧紧力矩要克服哪些力矩？答：为提高联接刚性、紧密性和防松能力以及提高螺栓在变载荷下的疲劳强度，因此大多数螺纹联接都要拧紧。
拧紧力矩要克服螺纹副力矩和螺母底面的摩擦阻力矩。
3-5 提高螺栓联接强度的措施有哪些？答：提高螺栓联接强度的措施有：1 ．降低影响螺栓疲劳强度的应力幅；2 ．改善螺纹牙上载荷分布不均匀的现象；3 ．减小应力集中的影响；4 ．避免附加弯曲应力；5 ．采用合理的制造工艺方法。
机械设计(第八版)课后习题答案(最新_参考答案)
3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN M P a 3.324105.2105180946920112=⨯⨯⨯==--N N σσN M P a 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-121M P a33.2832.0117021210=+⨯=+=∴-σΦσσ 得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。
现代机械设计理论与方法(PPT212页)
1.1 传统设计与现代设计及其范畴
一 传统设计与现代设计
1 设计的起源和设计技术的传递
1) 手工艺人的设计及技术传递
1) 师傅——徒弟（实用的）
2) 传统设计技术的传递
1) 图纸、经验、类比（实验为基础的）
3) 现代设计理论体系的建立与发展
仿真、理论分析（分析实验结合的）
1.1 传统设计与现代设计及其范畴
现代设计方法
注重产品设计的全过程 注重分析系统内部单元的相对关系 从功能分析入手解决产品方案设计
2.1 技术系统的组成和处理对象
系统的组成
系统单元 系统结构 边界条件 输入和输出的要素
2.2 系统分析设计方法
系统分析设计的内容
系统设计 系统制造 系统运行
系统分析设计涉及到产品开发和运行的所有环节，甚至包 括产品的售后服务和产品失效（报废）后处理，所以系统 分析设计不是单纯的产品设计。
2.2 系统分析设计方法
二 产品规划
4 设计要求的拟定
1) 产品功能和性能 2) 设计参数和相关的指标 3) 制造及使用等方面的限制条件
2.2 系统分析设计方法
三 方案设计
1 功能分析和原理方案拟定
1) 功能分析 2) 创造性设计 3) 分析——综合——评价
2.2 系统分析设计方法
三 方案设计
二十年来服装的变化趋势或潮流
2.2 系统分析设计方法
三 方案设计
4 依据功能的设计
1) 参考有关资料、专利或产品求解 2) 利用各种创造性方法以开阔思想来探寻解法 3) 采用形态综合 方案设计
5 功能分析设计法举例
1) 挖掘机的原理方案设计
2.2 系统分析设计方法
反向探求法
机械设计终极版（有答案）
机械设计终极版（有答案）页眉内容1第一篇一、复习思考题1.机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2．什么叫零件？什么叫通用零件和专用零件？试各举二个实例。
3.设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。
螺纹联接习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1. 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A . 好B. 差C. 相同D. 不一定2. 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。
A . 牙根强度高，自锁性能好B. 传动效率高 C. 防振性能好D. 自锁性能差3. 若螺纹的直径和螺旋副的摩擦因数一定，则拧紧螺母时的效率取决于螺纹的。
A. 螺距和牙型角B . 升角和头数 C. 导程和牙形斜角D. 螺距和升角4. 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用螺纹。
A . 升角小，单线三角形 B. 升角大，双线三角形 C. 升角小，单线梯形 D. 升角大，双线矩形5. 用于薄壁零件连接的螺纹，应采用。
A . 三角形细牙螺纹B. 梯形螺纹 C. 锯齿形螺纹 D. 多线的三角形粗牙螺纹6. 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D . 既可能受剪切，也可能受挤压作用7. 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。
A. 1.1B . 1.3C. 1.25D. 0.38. 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。
A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D . 螺栓受拉伸与扭转作用9. 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。
A. 单线矩形螺旋副B. 单线梯形螺旋副 C . 双线矩形螺旋副D. 双线梯形螺旋副10. 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。
机械设计习题答案解析
绪论1、机器的基本组成要素是什么【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。
所以，机器的基本组成要素就是机械零件。
2、什么是通用零件什么是专用零件试各举三个实例。
【答】在各种机器中经常能用到的零件称为通用零件。
如螺钉、齿轮、弹簧、链轮等。
在特定类型的机器中才能用到的零件称为专用零件。
如汽轮机的叶片、内燃机的活塞、曲轴等。
3、在机械零件设计过程中，如何把握零件与机器的关系【答】在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。
机械设计总论1、机器由哪三个基本组成部分组成传动装置的作用是什么【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。
传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。
2、什么叫机械零件的失效机械零件的主要失效形式有哪些【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。
机械零件的主要失效形式有1）整体断裂；2）过大的残余变形（塑性变形）；3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。
3、什么是机械零件的设计准则机械零件的主要设计准则有哪些【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。
机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则4、绘出浴盆曲线并简述其含义【答】浴盆曲线是失效率曲线的形象化称呼，表示了零件或部件的失效率与时间的关系，一般用实验方法求得。
浴盆曲线分为三段：第Ⅰ段代表早期失效阶段，失效率由开始时很高的数值急剧地下降到某一稳定的数值；第Ⅱ段代表正常使用阶段，失效率数值缓慢增长；第Ⅲ段代表损坏阶段，失效率数值由稳定的数值逐渐急剧上升。
机械创新设计(较完整版)
机械创新设计(较完整版)第一讲1、机械创新设计与现代设计、常规设计有什么差异和关联？创新设计方法:充分发挥设计者的创造力,利用人类现有相关科学技术知识,实现创新构思,获得新颖性、创造性、实用性成果.特点：强调发挥创造性，提出新方案，提供新颖。
独特的设计方法，获得具有创新性、新颖性、实用性的成果。
现代设计:以计算机为工具，运用各类工程应用软件及现代设计理念进行的机械设计。
常规设计：常规设计是以应用公式、图标为先导，已成熟的技术为基础，借助设计经验等常规方法进行设计关联：机械常规设计始终是最基本的机械设计方法，在强调现代设计、创新设计时不可忽视其重要性。
创新设计的基础——常规、现代设计方法的综合、灵活运用。
现代设计方法仅仅借助了先进、高效的计算机应用手段，提高了设计过程的效率，但没有脱离常规设计的思维。
2.现代创新人才应具备那些基本素质？(1) 具备必须的基础知识和专业知识(2) 不断进取与追求的精神(3) 合理的创新思维方式（突破传统定式）(4) 善于捕捉瞬间的灵感（创新的必备条件）(5) 掌握一定的创新技法3.学习机械创新设计的内容有那些？1.机构的创新设计2.机构应用创新设计3.机构组合设计产生新机构系统4.机械结构的创新设计5.利用反求原理进行创新设计6.利用仿生原理进行创新设计第二讲1简述创造性思维四大特性(方法的开放性；过程的自觉性；解决问题的顿悟性；结果的独特性)。
影响创造性思维形成与发展的主要因素包括哪些？(1)天赋能力：与生俱来的所有神经元(2)生活实践：后天实践活动具有的重大意义(3)科学地学习与训练科学、简单易行的专业学习与训练2．了解和阐述创造性思维、创造活动、创造能力三者的关系。
3.理解综合、分离创造原理的特性和基本实施途径。
概念：有目的的将复杂对象分解，提取核心技术，并利用于其他新事物。
特征：1）与综合创造原理对立，但不矛盾；2）冲破事物原有形态的限制，在分离中产生新的技术价值；3）实质上综合法与分离法两者无明显界限，实践中常常相互贯穿，共同促成新事物。
现代机械设计理论与方法(1)
⑦ 满足轮齿弯曲强度要求，应有
2 g8 ( X ) x3 z小x2 AFT小YF 0
3）选用合适的优化方法求解，得
z1 22 X b 53 m 4. 5
优化设计
将设计问题的 物理模型转化 为数学模型
选用适当的优化方 法和计算机程序
通过计算机 求解得到最 佳设计方案
② 计算机辅助设计(CAD)
CAD能够帮助我们完成机械设计中的图形设计（制图） 及部分分析计算。（以计算机为工具） 计算机辅助设计
传统设计
人工计算、绘图
用计算机设计、 计算、绘图。
设计精度、稳定性 和效率有限，修改 不方便
四、现代设计方法的特点
程式性。研究设计的全过程，要求设计者从产品 规划、方案设计、技术设计到试验、试制进行全面考 虑，按步骤有计划地进行设计。
创造性。突出人的创造性，力求探寻更多新方案， 开发创新性产品。
最优化。设计的目的是得到功能全、性能好、成 本低的最优产品。 综合性。建立在系统工程和创造工程基础上，综 合运用信息论、优化论、相似论、决策论、预测论等 相关理论，提供多种途径解决产品的设计问题。 计算机化。
④ 模数和齿宽之间要求 5m b 17 m
g 4 ( X ) x2 5x3 0 g5 ( X ) 17x3 x2 0
⑤ 保证各行星轮之间齿顶不相碰撞，应满足
g 6 ( X ) x1 sin
C
1 x1 (i 2)(1 sin ) 0 2 C
⑥ 满足接触强度要求，应有
主要应用于 以下方面
机械设计课后习题答案 机械工业出版社
习题复习
3-3.设计一曲柄摇杆机构.已知摇杆长度l3=100mm,摆角 Ψ =30°,摇杆的行程速比系数K=1.2.试根据最小传动角 rmin.≥40°的条件确定其余三杆的尺寸. 解:由摇杆的行程速比系数K=1.2，可得出极位夹角：
K 1 1.2 1 180 180 16 K 1 1.2 1
习题复习
解： 1）如右图所示: 当曲柄与连杆共线时, 两曲柄之间的夹角θ 即为 极位夹角. 两摇杆之间的夹角Ψ 即为 最大摆角.
习题复习
2）如右图所示: 曲柄与机架共线时, 即当B点位于B1或B2 位置时，机构有最小 传动角。由图可知，当 B点位于B2位置时，有最小 传动角。
习题复习
3）如右图所示: 当摇杆为原动件时 曲柄与连杆共线时, 此时传动角γ =0°,机构 处于死点位置.
习题复习
3.验证最小传动角是否满足要求 此位置用画图法得出最小 传动角为59°。满足 min 40 的要求，因此可 以选定此A点位置。 此时，三杆的长度分别为： l1=21.4mm;
l2=106.8mm； l4=96.2mm.
习题复习
3-4.设计一偏置曲柄滑块机构.已知滑块的行程速比系数 K=1.4,滑块的行程LC1C2=60mm，导程的偏距e=20mm， 试用图解法求曲柄AB和连杆BC的长度。 解：由滑块的行程速比系数K=1.4可得出极位夹角：
习题复习
5）作∠DC2E=40°,使线C2E与外 接圆相交于Q点。在Q点上侧区域 任选一点A作为曲柄与机架组成的 固定铰链中心，并分别与C1,C2相 连，得∠C1AC2。因同一圆弧的圆 周角相等，故∠C1AC2= ∠C1PC2=θ .
习题复习
2.确定各杆的长度 由机构在极限位置处曲柄和 连杆共线的关系可知： AC1=L2-L1，AC2=L2+L1, 从而得到曲柄长度： L1=(AC2-AC1)/2=21.4mm。 再以A为圆心，L1为半径作圆， 交C1A的延长线和C2A于B1和B2， 从而得出B1C1=B2C2=L2=106.8mm 及AD=L4=96.2mm.
目前常见的机械现代设计方法
目前常见的机械现代设计方法
机械现代设计方法是指在计算机辅助设计的基础上，采用现代的设计理念和方法，结合实际生产过程，对机械产品进行设计和优化。
目前常见的机械现代设计方法主要包括以下几种：
1. 参数化设计：针对机械产品的各个部件，通过建立参数化模型实现了产品的自动化设计。
2. CAD/CAE/CAM一体化：将计算机辅助设计（CAD）、计算机辅助工程（CAE）和计算机辅助制造（CAM）三个过程整合在一起，实现了从设计到制造的全过程自动化。
3. 仿真分析：通过仿真软件对机械产品进行虚拟试验，预测产品的性能和寿命，从而指导实际生产。
4. 最优化设计：运用数学优化算法对机械产品进行优化设计，以达到最佳的性能和效果。
5. 快速原型制造：采用三维打印等快速成型技术，实现对产品的快速制造和反复测试，减少了设计和制造周期。
总之，机械现代设计方法的应用，不仅提高了机械产品的设计效率和质量，同时也推动了机械制造业的发展。
- 1 -。
机械设计基础习题含答案
《机械设计基础课程》习题第1章机械设计基础概论1-1 试举例说明机器、机构和机械有何不同？1-2 试举例说明何谓零件、部件及标准件？1-3 机械设计过程通常分为几个阶段？各阶段的主要内容是什么？1-4 常见的零件失效形式有哪些？1-5 什么是疲劳点蚀？影响疲劳强度的主要因素有哪些？1-6 什么是磨损？分为哪些类型？1-7 什么是零件的工作能力？零件的计算准则是如何得出的？1-8 选择零件材料时，应考虑那些原则？1-9 指出下列材料牌号的含义及主要用途：Q275 、40Mn 、40Cr 、45 、ZG310－570 、QT600－3。
第2章现代设计方法简介2-1 简述三维CAD系统的特点。
2-2 试写出优化设计数学模型的一般表达式并说明其含义。
2-3 简述求解优化问题的数值迭代法的基本思想。
2-4 优化设计的一般过程是什么？2-5 机械设计中常用的优化方法有哪些？2-6 常规设计方法与可靠性设计方法有何不同？2-7 常用的可靠性尺度有那些？2-8 简述有限元法的基本原理。
2-9 机械创新设计的特点是什么？2-10 简述机械创新设计与常规设计的关系。
第3章平面机构的组成和运动简图3-1 举实例说明零件与构件之间的区别和联系。
3-2 平面机构具有确定运动的条件是什么?3-3 运动副分为哪几类？它在机构中起何作用？3-4 计算自由度时需注意那些事项？3-5 机构运动简图有何用途？怎样绘制机构运动简图？3-6 绘制图示提升式水泵机构的运动简图，并计算机构的自由度。
3-7 试绘制图示缝纫机引线机构的运动简图，并计算机构的自由度。
3-8 试绘制图示冲床刀架机构的运动简图，并计算机构的自由度。
3-9 试判断图a、b、c所示各构件系统是否为机构。
若是，判定它们的运动是否确定（图中标有箭头的构件为原动件）。
3-10 计算图a、b、c、d、e、f所示各机构的自由度，如有复合铰链、局部自由度、或虚约束请指出。
并判定它们的运动是否确定（图中标有箭头的构件为原动件）。
机械设计(第八版)课后习题答案及解析(最新_参考答案及解析)
3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-121MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。
机械设计第三章课后习题答案
0°
15°
30°
45°
60°
75°
90°
105°
位移(mm)
0
0.734
2.865
6.183
10.365
15
19.635
23.817
速度(mm/s)
0
19.416
36.931
50.832
59.757
62.832
59.757
50.832
加速度（mm/s 2）
65.797
62.577
53.231
38.675
1.432
3.092
5.182
7.5
9.818
11.908
总转角（°）
120
135
150
165
180
195
210
225
角位移（°）
13.568
14.633
15
15
15
14.429
12.803
0.370
总转角（°）
240
255
270
285
300
315
330
345
角位移（°）
7.5
4.630
2.197
0.571
凸轮与从动件在D点接触时，导路的方向线。凸轮与从动件在D点接触时的压力角 如图所示。
3-3解：从动件在推程及回程段运动规律的位移、速度以及加速度方程分别为：
（1）推程：
0°≤ ≤ 150°
（2）回程：等加速段 0°≤ ≤60 °
等减速段
60°≤ ≤120 °
为了计算从动件速度和加速度，设 。计算各分点的位移、速度以及加速度值如下：
机械创新设计答案
机械创新设计答案(总20页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--机械创新设计答案【篇一：机械创新设计复习题】机构的演化或变异是指以某机构为原始机构，在其基础上对组成机构的各个元素进行各种性质的改变或变换，而形成一种功能不同的机构。
把别的国家的科技成果加以引进，消化吸收，改进提高，再进行创新设计，进而发展自己的新技术，称这一过程为反求工程。
2. 什么是机械机械的特点有哪些方面机械是用来传递运动或动力的能完成有用机械功的装置，用来变换或传递能量、物料与信息。
其特点如下：1）机械首先必须是执行机械运动的装置。
2）机械必须进行物料或信息的变换与传递，并完成有用的机械功。
3）机械中必须要完成能量的转换。
3. 为设计一个性能质量好，经济效益高的机械产品，在拟定机械的功能目标时必须注意哪五个方面的问题？答：1.拟定功能目标要进行可行性分析2.拟定功能目标要分清主次，要利于功能的实现3.拟定功能目标要利于扩大设计思路4.拟定功能目标要具有一定的超前意识5.拟定功能目标要注意产品的生命周期循环问题4. 列举七种以上能够实现从连续转动到连续转动运动变换机构。
答：1．齿轮传动机构2．摩擦轮传动机构 3．瞬心线机构 4．连杆机构 5．带传动机构6．链传动机构 7．绳索传动机构 8．液力传动 9．钢丝软轴传动机构 10．万向联轴器5. 什么是定向思维、逆向思维、形象思维和抽象思维？定向思维：基本上属于逻辑性思维一类。
其思维过程总是通过寻找合乎逻辑的、成熟的或常规的方法或途径，循序渐进地推断和认识事物。
逆向思维：是一种反逻辑和反常规的思维方式，其思维常摆脱正常的思考途径，以背逆正常思索途径来寻找解决问题的方法。
形象思维：这种思维形式表现为对事物表面特征的记印，对感知过的形象进行加工、改造，通过联想、想象，从而创造出新形象的过程、想象是形象思维的一种基本方法。
抽象思维：它是凭借概念、判断、推理来概括事物的本质，揭示各事物之间的联系与差距，从而推断出事物具有的新概念的思维模式6. 设计增力机构将铰链四杆机构abcd与摇杆滑块机构efg串联组合成一个机构，实现滑块g的输出力q增大。
机械设计答案(1)
1.传动带的分类，带传动的设计准那么、运动分析、应力分析、弹性滑动现象。
分类：按工作原理不同，带传动分为摩擦型带传动和啮合型带传动。
摩擦型带传动，按传动带的横截面积外形不同，分为平带传动，圆带传动，V 带传动，多楔带传动；啮合型带传动也称为同步带传动。
设计准那么：在保证不打滑的条件下，带传动具有一定的疲乏强度和寿命。
运动分析：在安装带传动时，传动带即以一定的预紧力F0紧套在两个带轮上。
由于预紧力F0的作用。
带和带轮的接触面上就产生了正压力。
带传动不工作时传动带两边的拉力相等，都等于F0〔如以下左图所示〕。
F 1＋F 2＝2F 0紧边拉力F 1松边拉力F 2有效拉力F e ，总摩擦力F f 即等于带所传递的有效拉力，即有：F e ＝F f ＝F 1－F 2F 1＝F 0+F e /2 F 2＝F 0-F e /2P=F e v /1000最小初拉力〔F 0〕min 临界摩擦力Ffc 或临界有效拉力Fec,Fec=Ffc=2〔F 0〕min fa fa e e 1111+-应力分析：,/1000000A P =ρ弹性滑动现象：带传动在工作时，带受到拉力后要产生弹性变形。
在小带轮上，带拉力从F 1落低到F 2，带的弹性变量减少，因此带相对小带轮向后退缩，使带速度比小带轮速度v1小;在大带轮上，带拉力F2上升为F 1，带的弹性变量增加，因此带相对大带轮向前伸长，使带速度比大带轮速度v2大。
这种由于带的弹性变形面引起的带与带轮间的微量滑动，称为带传动的弹性滑动。
总有紧松边，因此总有滑动而无法防止。
2.螺纹连接的防松方法、螺栓联接计算防松答：一、摩擦防松：1对顶螺母2弹簧垫圈3自锁螺母二、机械防松：1开口销与六角开槽螺母2止动垫圈3串联钢丝三、破坏螺旋副运动关系防松：1铆合2冲点3涂胶粘剂螺栓联接计算1受横向载荷的螺栓组连接横向总载荷F∑，每个螺栓的横向工作剪力为F,z螺栓数目，i接合面数，f接合面摩擦系数，KS 防滑系数，各螺栓所需的预紧力均为F，那么平衡条件是fziF≥KSF∑得F≥KSF∑/fzi2受转矩的螺栓组连接3受轴向载荷的螺栓组连接4受倾覆力矩的螺栓且连接5松螺栓连接强度计算6紧螺栓连接强度计算4.齿轮的失效形式。
机械设计学习题及（附答案）
机械设计学习题及（附答案）⼀、名词解释：1、功能原理设计:针对产品的主要功能所进⾏的原理性设计2、简单动作功能：仅完成简单的⼀次性动作的功能3、复杂动作功能：能实现连续的传动的动作功能4、机械创新设计：在功能结构图中，有的分功能⽐较复杂，不可能⽤⼀个已知的机构来完成。
这就需要根据分功能的特点，挑选⼏个机构组成⼀个机械运动系统，由这些机构共同完成这个分功能的机械动作。
5、机械协调性设计：当功能结构图中的各机械分功能均已根据分功能的要求选择好相应的机构后，怎样使这些分散的机构组成⼀个协调运动的整体，只是这个系统⽐较⼤，其综合后完成的机械功能，就是整个机械产品的总功能中的全部机械功能。
6、核⼼技术：产品实现总功能和主要技术要求的技术。
7、关键技术：实现某种功能过程中需要解决的技术难题。
8、弹性强化：使构件在受⼯作载荷之前预受⼀个与⼯作载荷相反的载荷，产⽣⼀个相应的预变形，以及⼀个与⼯作应⼒相反的预应⼒，⼯作时该预加载荷部分抵消⼯作载荷，预变形部分抵消⼯作变形，从⽽降低了构件的最⼤应⼒。
9、塑性强化：使构件在⼯作状态下应⼒最⼤那部分材料预先经塑性变形⽽产⽣⼀个与⼯作应⼒符号相反的残留应⼒，⽤以部分抵消⼯件应⼒。
⼆、简答题：1-1机械产品设计的三个基本环节是什么？答：机械产品设计的三个基本环节是：“功能原理设计，实⽤化设计和商品化设计”1-2、机械设计具有哪些主要特点：答：机械设计具有如下主要特点 :(1)多解性 (2)系统性 (3)创新性1-3、近代“机械设计学”的核⼼内容1）“功能”思想的提出：l947年、美国⼯程师麦尔斯创⽴了“价值⼯程“。
他真正重要的贡献在于他提出的关于‘功能”的思想。
2）“⼈机⼯程’’学科的兴起：“宜⼈”的宗旨已经成为现代机械设计的基本观念。
3）“⼯业设计”学科的成熟。
⼯业产品设计的原则是：“技术第⼀，艺术第⼆”。
⼯业设计师应该⾸先是⼀个⼯业技术专家，⽽不⾸先是⼀个艺术家。
1-4、从设计构思的⾓度机械产品设计可归纳为三⼤步：创意、构思和实现。
机械创新设计试题及答案
机械创新设计试题及答案一、选择题（每题2分，共20分）1. 机械创新设计中，以下哪项不属于创新设计的基本要素？A. 功能创新B. 结构创新C. 材料创新D. 工艺创新答案：D2. 在进行机械创新设计时，以下哪个步骤是不需要的？A. 需求分析B. 方案设计C. 性能测试D. 市场调研答案：C3. 创新设计中，以下哪项技术不属于现代设计方法？A. 计算机辅助设计B. 模块化设计C. 经验设计D. 优化设计答案：C4. 机械创新设计中，以下哪项是设计过程中最核心的环节？A. 创意构思B. 方案评估C. 原型制作D. 市场推广答案：A5. 在机械创新设计中，以下哪种方法不适用于提高设计效率？A. 采用模块化设计B. 使用计算机辅助设计软件C. 重复使用已有设计D. 进行大量手工绘图答案：D6. 创新设计中，以下哪项不属于创新思维的范畴？A. 逆向思维B. 联想思维C. 逻辑思维D. 发散思维答案：C7. 在机械创新设计过程中，以下哪项是评价创新成果的重要指标？A. 创新性B. 可行性C. 经济性D. 所有选项答案：D8. 机械创新设计中，以下哪项不属于设计原则？A. 功能优先原则B. 可靠性原则C. 经济性原则D. 复杂性原则答案：D9. 在机械创新设计中，以下哪种方法不适用于解决设计问题？A. 头脑风暴法B. 思维导图法C. 问题分解法D. 随机尝试法答案：D10. 机械创新设计中，以下哪项不属于设计评价的范畴？A. 性能评价B. 安全性评价C. 环境影响评价D. 市场调查答案：D二、填空题（每题2分，共20分）1. 机械创新设计的核心是_______。
答案：创新思维2. 机械创新设计过程中，_______是实现创新设计的关键。
答案：技术可行性3. 机械创新设计的评价指标包括_______、_______和_______。
答案：创新性、可行性、经济性4. 在机械创新设计中，_______是设计者进行设计思考的起点。
现代机械设计方法(答案)
4. 试求目标函数 f（x1，x2）=x12+x1x2+x22-60x1-3x2 的无约束极值点，并判断是极大点 还是极小点
对称性、奇异性、分块性质
五、 1.
2.
最优化设计 某工厂生产一批金属工具箱，要求工具箱的体积为，高度不低于，试写出耗费金属 板面积为最小的优化设计数学模型。 解：设金属箱的高度为 x 那么*x= 得出 x=。 一薄铁板宽 20cm。现欲将其两边折起支撑一个具有梯形断面的槽板，试写出如何 确定梯形侧边长度及底角角度可获得槽板的梯形断面面积最大的优化设计数学模 型。
第三定律：凡同一完整的方程组所描述的同类现象，当单值条件相似，且由单值条 件的物理量所组成的相似准则在数值上相等，则这些现象就相识。 用途： 第一定理：介绍相似现象的属性； 第二定理：确定相似准则的个数以及相似结果的推广，也称π； 第三定理：也称模型化法则，也是相似现象的充要条件。 2. 相似准则的导出方法及基本依据是什么 导出方法：方程分析法、量纲分析法 基本依据：表示各物理量之间关系的方程式，其各项量纲必须是相同的 3. 相似准则有哪些特点和性质 如果两个现象相似，则这两者的无量纲形式的方程组和单值条件应该相同，具有相 同的无量纲形式解。出现在这两者的无量纲形式的方程组及单值条件中的所有无量 纲组合数对应相等。
R(500) 该批电子器件工作到 1000h 的不可靠度或失效概率：
R(1000)
2. 例
5. 试确定函数 f（x）=3x2-8x+9 的初始搜索单峰区间。设给定的初始点 x(0)=0,初始步长 h0=1.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、绪论
1.设计活动的特征有哪些？
时空性、物质性、需求性、创造性、过程性
2.试比较传统设计和现代设计的区别？
传统设计师静态的、经验的、手工的方法，在设计过程中被动地分析产品的性能；而传统设计师动态的、科学的、计算机化的方法，在设计过程中可以做到主动地设计产品参数。
3.简述现代设计方法的主要内容和基本特点。
主要内容：设计理论是对产品设计原理和机理的科学总结。
设计方法是使产品满足设计要求以及判断产品是否满足设计原则的依据。
现代设计方法主要内容：设计方法学、计算机设计、有限元法、优化设计、可靠性设计
基本特点：程式性、创造性、系统性、最优性、综合性、数字性
二、设计方法学
1.设计过程包括哪几个阶段？
计划阶段、设计阶段、样机试制阶段、批量生产阶段、销售阶段
2.常用的创造性技法有哪些？
智力激励法、提问追溯法、联想类推法、组合创新法、反向探求法及系统搜索法6类
3.运用功能分析法进行系统原理方案设计的主要步骤有哪些？
三、相似理论及相似设计方法
1.相似三定理的内容和用途各是什么？
相似定理是用来判断两个现象相似的充分必要条件及其所应遵循的法则
内容：
第一定律：对于彼此相似的现象，其相似指标为1，相似判据为一个不变量；
第二定律：某个现象的物理量总数为n，量纲独立的物理量总数为k，则该现象相似准则的个数为n-k，且描述该现象各个物理量之间的关系可表示为相似准则π1，π2，，，，，，πn-k之间的关系，即
π，π，，，，，，π
第三定律：凡同一完整的方程组所描述的同类现象，当单值条件相似，且由单值条件的物理量所组成的相似准则在数值上相等，则这些现象就相识。
用途：
第一定理：介绍相似现象的属性；
第二定理：确定相似准则的个数以及相似结果的推广，也称π；
第三定理：也称模型化法则，也是相似现象的充要条件。
2.相似准则的导出方法及基本依据是什么？
导出方法：方程分析法、量纲分析法
基本依据：表示各物理量之间关系的方程式，其各项量纲必须是相同的
3.相似准则有哪些特点和性质？
如果两个现象相似，则这两者的无量纲形式的方程组和单值条件应该相同，具有相同的无量纲形式解。
出现在这两者的无量纲形式的方程组及单值条件中的所有无量纲组合数对应相等。
4.白炽灯的功率为其主要技术参数。
现在要求在10~100W之间按几何级数分级设计六种型号。
试确定其
功率系列（将计算值按0.5圆整）
解：
四、有限单元法
1.试简述有限单元法的主要思路、具体步骤及其依据。
核心思想：将复杂结构分解成形状简单、便于方程描述的规则单元，列出方程组求解
基本思路：
“分”：用有限个规则单元代替原来的各种各样的连续系统，并用近似方程对每个单元的行为加以描述。
“和”：根据一定的规则，把关于单元的方程组合起来构成方程组，并引入外载及约束条件进行求解。
三个步骤：结构的离散化、单元分析、整体分析
2.单元刚度矩阵的物理意义是什么，具有哪些主要特征？
单元刚度矩阵表示了单元抵抗变形的能力，即表示了节点位移与节点力之间的关系。
对称性、奇异性、分块性质
五、最优化设计
1.某工厂生产一批金属工具箱，要求工具箱的体积为0.5M2，高度不低于0.8M，试写出耗费金属板面积为
最小的优化设计数学模型。
解：设金属箱的高度为x
那么0.8*x=0.5
得出x=0.625m。
2.一薄铁板宽20cm。
现欲将其两边折起支撑一个具有梯形断面的槽板，试写出如何确定梯形侧边长度及
底角角度可获得槽板的梯形断面面积最大的优化设计数学模型。
3.已知一跨距为l、截面为矩形的简支梁，其材料密度为ρ，容许弯曲应力为【σw】，容许挠度为【f】，
在梁的中点作用一集中载荷P，梁的截面宽度b不得小于b min，现对此梁进行优化设计使其质量最轻，试写出该优化设计的数学模型。
4.试求目标函数f（x1，x2）=x12+x1x2+x22-60x1-3x2的无约束极值点，并判断是极大点还是极小点？
5.试确定函数f（x）=3x2-8x+9的初始搜索单峰区间。
设给定的初始点x(0)=0,初始步长h0=1.
6.试用黄金分割法求函数f（x）=x(x+2)的极小点，设初始单峰区间为[-3，5]，迭代要求计算精度ε=0.1。
六、可靠性设计
1.例6.1 某批电子器件有1000个，开始工作至500h内有100个失效，工作至1000h共500个失效，试
求该批电子器件工作到500h的可靠度，以及工作到1000h的不可靠度。
解：由已知条件可知：N=1000，n（500）=100，n（1000）=500.
所以该批电子器件工作到500h的可靠度：
R(500)
该批电子器件工作到1000h的不可靠度或失效概率：
R(1000)
2.例6.2
3.。
