常用的几何图形画法优秀课件
几何作图(ppt文档)
锥度 =
D -d
=D
=
2
a
tan
lL
2
首 页 章目录 节目录 上一页 下一页
三、斜度和锥度
5. 锥度符号及标注方法
锥度的符号
锥度的标注方法
1:5
§1-3 几何作图
1:5
锥度一般以1:x 的形式写在锥度后面,该符号配置在基准线上,
并靠近圆锥轮廓线,指引线从圆锥轮廓线引出。 注意:锥度图形符号的方向应与圆锥方向一致。
平面图形中标注的尺寸,必须能唯一地确定图形的形状和大小,即所标 注的尺寸对于确定各封闭图形和各线段的位置和大小是充分而必要的。
首 页 章目录 节目录 上一页 下一页

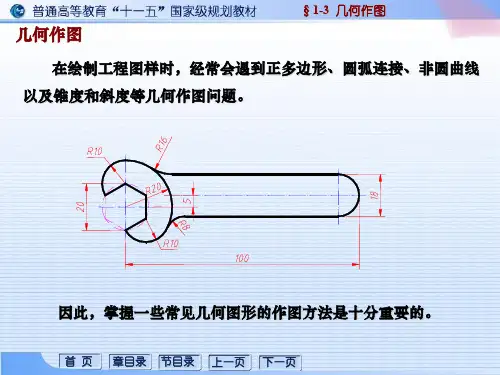

几何作图
§1-3 几何作图
在绘制工程图样时,经常会遇到正多边形、圆弧连接、非圆曲线 以及锥度和斜度等几何作图问题。
因此,掌握一些常见几何图形的作图方法是十分重要的。
首 页 章目录 节目录 上一页 下一页
一、正多边形的画法
1. 正六边形
(1)根据对角线长度作图
§1-3 几何作图
利用丁字尺和三角板作图
作图的方法:轨迹法 利用连接弧圆心轨迹求解的方法
首 页 章目录 节目录 上一页 下一页
四、圆弧连接
1. 圆弧连接的基本作图
§1-3 几何作图
与直线相切
与圆弧外切
与圆弧内切
首 页 章目录 节目录 上一页 下一页
四、圆弧连接
2. 圆弧连接作图举例
§1-3 几何作图
首 页 章目录 节目录 上一页 下一页
首 页 章目录 节目录 上一页 下一页
一、正多边形的画法
1. 正六边形
(2)根据对边的距离作图
§1-3 几何作图
机械制图-常用几何图形的画法PPT幻灯片46页PPT
1、战鼓一响,法律无声。——英国 2、任何法律的根本;不,不成文法本 身就是 讲道理 ……法 律,也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正,其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等,但是在法律 面前人 人是平 等的。 ——波 洛克
ห้องสมุดไป่ตู้
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做,明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生,以及整个命运 的,只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
机械制图课件-11常用几何图形的画法
(4)用曲线板光滑地连接所得的各点,即为所求椭圆。
C
A
O
B
D
方法二:四心固法
四心法是一种近似的作图方法,即采用四段圆弧来代替椭 圆曲线,由于作图时应先求出这四段圆弧的圆心,故将此方法 称为四心法。
已知长、短轴AB和CD作近似椭圆
作图步骤: (1)连接AC,并在AC上取CE1=CE=OA-OC; (2)作AE1的垂直平分线,与长,短袖分别交于Ol和O2、再作 对称点O3和O4 ; (3)以Ol ,O2 ,O3,O4各点为圆心。O1A,O3B,O2C,O4D 为半径,分别画圆弧,即得所求得近似椭圆。
这里,我们仅介绍椭圆的两种近似画法。
方法一:同心圆法 用同心圆法画椭圆的基本方法是,在确定了椭圆长短轴后, 通过作图求得椭圆上的一系列点再将其光滑连接。
作图步骤:
(1)以O为圆心OA和OC为半径,分别画辅助圆。 (2)过圆心O作若干直线和两辅助圆相交。 (3)过大圆上的交点引平行于CD的直线。又过小圆上的交点 引平行于AB的直线。则它们的交点即为椭圆上的点。
O4
E
C K
E1
A
O1 O
K1
D
N
O3 B N1
O2
注意:圆心的连线与圆弧的交点K,R1,N,Nl为切点。
四、圆弧连接
用已知半径的圆弧,光滑连接(即相切)两已知线段(或已知圆 弧),称为圆弧连接。这种起连接作用的圆弧,称为连接弧,切点 称为连接点。
作图时需要解决的两个问题: (1)确定连接圆弧圆心的位置; (2)准确定出切点(连接点)的位置。
(c)圆弧与圆弧连接(外切)
R
2
o a
o
相加
(d)圆弧与圆弧连接(内切)

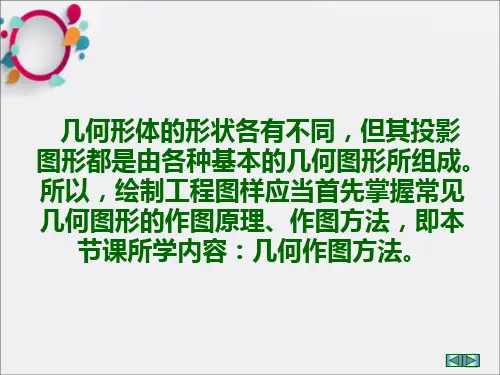

《几何作图方法》PPT课件
第三节 几何作图方法
根据已知条件画出所需要的平面图形的过程 称为几何作图。几何作图是绘制各种平面图形
的基础,也是绘制各种工程图样的基础。
在制图过程中,经常会遇到线段的等分、正 多边形的画法、圆弧连接、椭圆画法等几何作 图问题,因此,掌握几何作图的基本方法可以
提高工程制图的速度和准确度。
圆弧连接的实质是圆弧与圆弧,或圆弧与 直线间的相切关系。
圆弧连接的作图,主要就是求连接圆弧的圆 心和切点。
(1)与已知直线相切
o
o
o
连接圆弧 圆心轨迹
R
t
切点
已知直线
连接圆弧的圆心轨迹在一条与已知直线平行,距离为R(连
接圆弧的半径)的直线上。
切点为由连接圆弧的圆心向已知直线所作垂线的垂足。
(2)与已知圆弧相切—外切
一.等分线段
1.平行线法
利用相似三角形的平行截割定理作图。 例:将已知线段AB五等分。
A
B
AAA
BBB AAA
BBB AAA 1′1′12′′2′23′′3′34′′4′4′BBB
CCC
112123234345455CCC
112123234345455CCC
2.分规试分法
例:若将已知线段AB三等分,其作图方法和步聚如下:
2.分别连OO1.OO2,交得切点T1,T2; 3.以O为圆心,R为半径画弧,即得所求。
1.分别以O1.O2为圆心,R-R1.R-R2 为半径画弧,交得连接弧圆心O;
2.分别连OO1.OO2并延长交得切点 T1.T2
3.以O为圆心,R为半径画弧,即得所求 。
R+R1 R
R-R2
O
画法几何课件
剖面图的画法与分类
01
02
03
剖面图的画法
在绘制剖面图时,需要按 照物体的实际结构进行绘 制,并标注出物体的各个 部分。
剖面图的分类
根据切开平面的不同,剖 面图可以分为纵剖面图、 横剖面图、侧剖面图等。
剖面图的应用
剖面图在机械制造、建筑 设计等领域中有着广泛的 应用,可以帮助人们更好 地了解物体的内部结构。
画侧视图
将物体往左右两侧移动,从左往右或从右往左投影,画 出侧视图。
标注尺寸和标注符号
根据需要标注尺寸和标注符号。
三视图的运用与作用
运用
三视图广泛应用于机械、电子、建筑等领域,用于表达物体的形状、大小和结 构。
作用
三视图能够将一个复杂的立体图形分解成三个简单的视图,便于人们从不同的 角度观察和分析物体的结构。同时,三视图也是进行机械制图、电子线路设计 和建筑施工等工作的基础技能之一。
寸不准确。
03
斜投影
斜投影是指光线从一点出发投射到物体上,并且与投影面成一定的角度
。斜投影的优点是能够表达物体的立体感,缺点是作图复杂、尺寸不准
确。
03
视图表达
三视图的基本原理
定义
三视图是指从三个不同方向对同一个物 体进行投影,从而得到三个具有相同实 体的视图。
正视图
从前方投影物体,得到的视图称之。
投影的定义
投影是指将三维物体通过光线照射在二维平面上,得到物体的轮廓图像。
投影的原理
投影的原理是将三维空间中的点投射到二维平面上,通过这个过程,我们可以得到物体的 轮廓形状和尺寸信息。
投影的分类
投影分为中心投影、平行投影和斜投影。中心投影是指光线从一点出发投射到物体上;平 行投影是指光线从一点出发投射到物体上,并且与投影面保持一定的距离;斜投影是指光 线从一点出发投射到物体上,并且与投影面成一定的角度。
几何图形的画法32张
L H
T t T 斜度= tanα l L
1 :5
A
B
1.斜度
1 :5
斜度标注: 1:X 15:45 = 1:3 斜度标注时注意: 1:3 一致, 平行
A
B
1:3
1:3
例4:试画出如下图形.
1 :5 C
a 的两种作图方法:b 和c
2.用半径为R的圆弧连接两已知圆
例1例2 表2
3.用半径为R的圆弧连接一已知直线和圆弧
例1 例2 表3 例3
例1.用半径为R=10的圆弧连接两已知直线
作图步骤:
求圆心:分别作与已知二 直线平行且距离 为 R 的直线,求 出其交点即为连 接圆弧的圆心 0;
找切点:过圆心 0 分别作已 知二直线的垂线, 其垂足即为切点;
C 3 4 1 A C
A
B
A
B
2
B
a
b
c
1:6
2、锥 度
锥度:正圆锥底圆直径与圆锥高度之比 或 正圆锥台两底圆直径之差与圆锥台高度之比。
锥度=
Dd D Dd 2 2 L l l
2 tan 2
l L
2、锥度
锥度标注:1:X
例1.求作R=25圆弧外切于半径为R1=20的圆弧及一直例2.求作R=20圆弧内切于半径为R1=40的圆弧及一直线
作图步骤:
1. 求圆心 : 以 0 1 为圆心, R 1 R 为半径画圆弧 作与已知直线相距 R 的平行线 求出交点即为内切圆弧的圆心 0 ;
R1 R
01
⑶ 按三等规律画图形的主要轮廓线;
汽车识图-16352第二章 常用几何图形的画法
第三节 斜度、锥度、椭圆的画法
一、斜度
图2-11 斜度
二、锥度
第三节 斜度、锥度、椭圆的画法
图2-12 锥度
三、椭圆画法 (1)过O作长轴AB、短轴CD,连接AC,以O为圆心,OA为半径画 弧交OC的延长线于E点;以C点为圆心,CE为半径画弧与AC交于 F,如图2-13a所示。
第三节 斜度、锥度、椭圆的画法
(2)以E、F为圆心,R为半径,分别画弧;过两圆弧的顶点作两弧 的切线JK;交GH于点O,如图2-6c所示。 (3)过O点向EF、MN分别作垂线,交EF、MN于P、Q,P、Q即为 连接点。
图2-6 直线间的圆弧连接
第二节 圆 弧 连 接
二、直线与圆弧间的圆弧连接 1.连接圆弧连接一直线并外切于一圆弧 (1)以M、N为圆心,R为半径分别画弧,过两弧的顶点作两弧的切
图2-13 四心法作椭圆
第四节 平面图形的画法
表格
教学提示: 通过对手柄的尺寸分析和线段分析,使学生掌握尺寸分析和线段分析的基本方法,掌握 作图的先后顺序,为后续章节的学习奠定基础。
第四节 平面图形的画法
一、平面图形的分析 1.尺寸分析 (1)定形尺寸:确定平面图形中线段长度、圆的直径、圆弧半径、
(2)作AF的垂直平分线,交长轴于O3,交短轴于O1;再以O为对称 中心,定出O1、O3点的对称点O2和O4,连接O1O4、O2O3、O2O4、 O1O3,并延长,如图2-13b所示。
(3)以O1、O2为圆心,O1C为半径;以O3、O4为圆心,O3A为半径分 别画弧,即为所求的近似椭圆,如图2-13c所示。
图2-5 用圆规五等分圆周
第二节 圆 弧 连 接
表格
教学提示: 通过举例树立圆弧连弧与圆弧间的圆弧连接等作图方法。
常用几何作图方法.ppt
步骤如下:
B
o
60°
C
A
o
AB即为所求
4 平面图形中的线段连接
一、圆弧连接的作图原理
R2=R1-R
a) 直线与圆弧相切
圆心到直线的 距离等于半径
R2=R1+R
b) 圆弧与圆弧外切
两圆心的距离等 于两圆半径之和
c) 圆弧与圆弧内切
两圆心的距离等 于两圆半径之差
5、圆弧连接作图举例
平面图形的分析与画图方法
锥度——正圆锥 :底圆直径与其高之比 正圆锥台:两底圆直径之差与其高之比
锥度= D-d = D
l
L
例:下图为一旋塞,其右部锥度为 1:3的正圆锥台,求其作图步骤。
1:3
步骤如下:
18 18 1等 分
3等分
25 25
3 作与已知圆的中心线成定角的圆的切线
例:求作与已知圆O的中心线成30°
角的圆的切线。(只作一解)
绘图步骤如下:
R33 ?30
R20
40 R10
?20 ?10
R15 R28
?20 R15
图形(二)分析:
25
R10
R5
25
30°
30°
30
6
?30
?40
120°
25
绘图步骤如下:
25
25 R10
R5
?30
?40
120°
30°
30°
30
6
25
绘图的基本方法与步骤
第一阶段:准备工作 (1) 准备好所需的全部作图用具,擦净图板、丁字尺、 三角板。 (2) 削磨铅笔、铅芯。 (3) 分析了解所绘对象,根据所绘对象的大小选择合 适的图幅及绘图比例。 (4) 固定图纸。
画法几何课件
画法几何课件1. 简介画法几何是数学中的一个分支,主要研究平面上点、线、面的相互位置关系以及其相关性质。
它是很多数学领域的基础,如几何学、拓扑学、代数学等。
本课件将介绍画法几何的基础知识、相关概念和常用的绘画方法。
2. 基础概念2.1 点在画法几何中,点是最基本的元素,通常用大写的拉丁字母表示,如A、B、C 等。
点没有大小和形状,只有位置。
2.2 线段线段是由两个点A和B确定的一条有限长度的直线,通常用直线上两点之间加一横线表示,如AB。
2.3 直线直线是由无限多个点确定的一条无限延伸的线段,通常用一条箭头表示,如AB。
2.4 射线射线是由一个点A和一条直线上的任意一点B确定的一条从A点出发,通过B点并且延伸无限远的线段,通常用一条箭头加一横线表示,如→AB。
2.5 平面平面是由无限多个点确定的一个无限延伸的平面,可以想象成一个没有厚度的纸张。
通常用大写的希腊字母表示,如α、β等。
3. 绘图方法3.1 直尺直尺是绘图中最基本的工具之一,用来连接点、绘制线段和射线等。
在画法几何中,我们常用直尺和铅笔进行绘图。
3.2 足量器足量器是一种测量长度的工具,可以用来绘制准确的线段和尺寸。
在画法几何中,常用足量器来测量线段的长短。
3.3 毛笔和颜料毛笔和颜料是绘制曲线和填充颜色的工具,在画法几何中,我们可以使用毛笔和颜料来绘制弧线、曲线和填充形状。
4. 常用形状的绘制4.1 线段的绘制通过直尺和铅笔可以很容易地绘制一条线段,只需要确定起点和终点,然后用直尺连接这两个点即可。
4.2 弧线的绘制弧线是由一条曲线和两个端点确定的,可以通过规定曲率和端点位置来绘制不同形状的弧线。
4.3 多边形的绘制多边形是由若干条线段组成的闭合图形,可以通过逐个连接线段的方式来绘制不同形状的多边形。
4.4 填充颜色可以使用毛笔和颜料来为绘制的图形填充颜色,使图形更加生动和立体。
5. 画法几何的应用5.1 几何问题的求解画法几何在解决几何问题时起到了重要的作用,通过绘制几何图形,可以更加直观地理解和解决相关问题。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.用圆弧连接两直线 问题的提出:已知两已知直线L1、L2以及连接圆弧半径R,试作出连接。 回顾直线与圆相切的关系: 圆心到两条切线的距离 相等即等于圆的半径 过圆心作切线的垂线,垂 足即为切点 作图步骤如图示:
两条直线交成钝角的作图方法 也是一样的
两直线交成直角的连接方法:
问题的提出:已知两已知直线L1、L2垂直相交 以及连接圆弧半径R,试作出光滑连接。
例:已知圆O1(半径R1)O2(半径R2) 连接 圆弧的半径为R,试完成连接作图(外切)。
作图步骤:
例:已知圆O1(半径R1)O2(半径R2)连接 圆弧的半径为R,试完成连接作图(内切)。
作图步骤:
例:已知圆O1(半径R1)O2(半径R2)连接 圆弧的半径为R,试完成连接作图(与O1外 切,O2内切)。
• 或直径(φ15)大小等。
• 2.定位尺寸
• 确定几何要素相对位置的尺寸。如图中
• 的70、50。
• 3.尺寸基准
•
定位尺寸的起点称为尺寸基准。
•
对平面图形而言,有长和宽两个不同
•
方向的基准。
•
通常以图形中的对称线、中心线以及
•
底线、边线作为尺寸基准。
二、平面图形的线段(圆弧)分析
一般情况下,要在平面图形中绘制一段圆弧,除了要知道圆弧 的半径外还需要有确定圆心位置的尺寸。
常用的几何图形画 法
二、等分圆周
将一圆分成所需要的份数即是等分圆周的问题。 作正多边形的一般方法是先作出正多边形的外接圆然后将其等分, 因此等分圆周的作图包含着作正多边形的问题。
作图时可以用三角板、丁字尺配合等分,也可用圆规等分, 在实 际作图时采用方便快捷的方法。
较常用的等分有三等分、六等分、十二等分、五等分,下面分别予 以介绍。
注意: ⑴要将锥度与斜度的概念相区别 ⑵理解图形中的尺寸D、d前所加字母φ的意义
例:试过已知点a、b作1:5的锥度线与cd线相 交,并作出标注。
作图步骤如图所示:
(1) (3)
(2)
(4)
(5)
§3—3 椭圆画法
椭圆是非圆曲线,由于一些机件具有椭圆形结构,因此在作图时应掌握 椭圆的画法。
画椭圆的方法比较多,在实际作图中常用的有同心圆法和四心法,下 面介绍这两种画法。
例:过已知点a作一条1:6的斜度线与cd线相交,并作 出标注。
作图步骤如图所示:
(1) (3)
(2)
(4)
(5)
二、锥度
指正圆锥的底圆直径与其高度之比,对于圆台锥度则为两底圆直 径之差与圆台高度之比。
锥度大小的表示:锥度=D/L=(D-d ) / l 表示锥度时将比例前项划成1,即写成1:n的形式,如图所示。
作图步骤:
3.用圆弧连接直线和圆弧 连接直线和圆弧的作图方法同前面介绍的两种连接情况类似,即分别
按照连接直线和圆弧的方法求出圆心和切点,下面举例说明。
例:已知一直线和圆O1(半径R1)连接圆弧半 径为R,试作出光滑连接(与圆切)。 作图步骤:
连接作图的注意事项: 1.为能准确、迅速地绘制各种几何图形应熟练地掌握求圆心和切点的方法 2.为保证图线连接光滑作连接圆弧前应先用圆规试画,若有误差可适当调整 圆心位置或连接圆弧半径大小
看出,各形体的表面上均有斜面或锥
面。作图时除要用图形表达其形状外,
还要在图形上作必要的标注。
槽钢
工字钢
塞规
一、斜度
斜度指一条线(或平面)相对另一直线 (或平面)的倾斜程度。
斜度大小的表示方法:为两直线所夹锐角 的正切值。
如右图所示,斜度 = tan α = BC/AC
表示斜度时将比例前项划成1,即写成1:n的形式。 作图时选用与所注线段的倾斜方向 一致的符号。
作图步骤如图示:
2.用圆弧连接两圆弧 用圆弧连接两圆弧作图依据的是几何中两圆相切的基本关系。
圆与圆相切分为内切和外切。
两圆内切: 两圆中心距等于两圆的半径之差 中心距 A=R1-R2 两圆心连线的延长线和圆的交点即是切点。
两圆外切: 两圆中心距等于两圆的半径之和 中心距 A=R1+R2 两圆心连线和圆的交点即是切点。
从下可以看到,有的圆、圆弧有两个确定圆心位置的尺寸如R18, 而有的一个也没有如R30。
按平面图形中圆弧的圆心定位尺寸的数量不同,将圆弧分为已知圆弧 中间圆弧和连接圆弧。 1.已知圆弧 • 其圆心具有长和宽两个方向的定位尺寸, • 或者根据图形的布置可以直接绘出的圆弧, • 如图中的R18。 2.中间圆弧 • 中间圆弧的圆心只有一个方向的定位尺寸, • 作图时要依据该圆弧与已知圆弧相切的关 • 系确定圆心的位置,如图中的R50。 3..连接圆弧 连接圆弧没有确定圆心位置的定位尺寸, • 作图时是通过相切的几何关系确定圆心的 • 位置,如图中的R30。
§3—5平面图形的尺寸分析及画法
这一节将以前面所介绍的几何作图方法为基础,着重对平面图形中的尺寸和
线段进行分析,目的在于确定绘制平面图形的步骤。
• 一、平面图形的尺寸分析
•
平面图形中的尺寸按其作用不同,分为定形尺寸和定位尺寸两大类。
• 1.定形尺寸
• 指确定平面图形上几何要素大小的尺
• 寸。如线段的长度(80)、半径(R18)
例:已知长轴AB、短轴CD,试用四心法作出椭圆。
作图步骤如图示:
(1)
(2)
(3)
(4)
(5)
(6)
(7)
§3—4 圆弧连接
从扳手的图形可以看出, 圆弧连接的实质是几何要素间 相切的关系。
作图时需要解决的两个问题:
1.确定连接圆弧圆心的位置 2.准确定出切点(连接点)的位置
圆弧连接的形式有:
1.用圆弧连接两已知直线 2.用圆弧连接两已知圆弧 3.用圆弧连接一直线和一圆弧
一、同心圆法
用同心圆法画椭圆的基本方法是,在确定了椭圆长短轴后,通过作 图 求得椭圆上的一系列点再将其光滑连接。 例:已知长轴AB、短轴CD,试用同心圆法作 出椭圆。
作图步骤如图示:
(1)
(2)
(3)
(4)
(5)
(6)
二、 四心法
四心法是一种近似的作图方法,即采用四段圆弧来代 替椭圆曲线,由于作图时应先求出这四段圆弧的圆心,故 将此方法称为四心法。
1.三等分 用圆规作三等分方法
2.六等分
(1)用丁字尺、三角板作等分方法:
(2)用圆规作六等分方法:
3.十二等分
圆的十二等分是较为方便且等分数比较多的一种等分方法,当需要 在圆上找多一些等分点的时候,就会用到此方法。
用圆规作等分方法:
4.五等分 用圆规作五等分方法:
§3—2 斜度和锥度
从右边三个形体的立体图中可以
