(参考资料)32m预制箱梁计算书
24、32m铁路简支箱梁满堂支架受力计算(12-30)

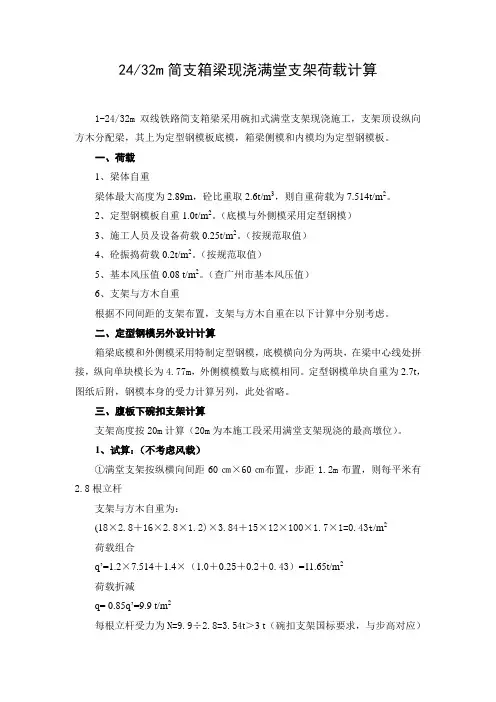

24/32m简支箱梁现浇满堂支架荷载计算1-24/32m双线铁路简支箱梁采用碗扣式满堂支架现浇施工，支架顶设纵向方木分配梁，其上为定型钢模板底模，箱梁侧模和内模均为定型钢模板。
一、荷载1、梁体自重梁体最大高度为2.89m，砼比重取2.6t/m3，则自重荷载为7.514t/m2。
2、定型钢模板自重1.0t/m2。
（底模与外侧模采用定型钢模）3、施工人员及设备荷载0.25t/m2。
（按规范取值）4、砼振捣荷载0.2t/m2。
（按规范取值）5、基本风压值0.08 t/m2。
（查广州市基本风压值）6、支架与方木自重根据不同间距的支架布置，支架与方木自重在以下计算中分别考虑。
二、定型钢模另外设计计算箱梁底模和外侧模采用特制定型钢模，底模横向分为两块，在梁中心线处拼接，纵向单块模长为4.77m，外侧模模数与底模相同。
定型钢模单块自重为2.7t，图纸后附，钢模本身的受力计算另列，此处省略。
三、腹板下碗扣支架计算支架高度按20m计算（20m为本施工段采用满堂支架现浇的最高墩位）。
1、试算：（不考虑风载）①满堂支架按纵横向间距60㎝×60㎝布置，步距1.2m布置，则每平米有2.8根立杆支架与方木自重为：(18×2.8＋16×2.8×1.2)×3.84＋15×12×100×1.7×1=0.43t/m2荷载组合q’=1.2×7.514＋1.4×（1.0＋0.25＋0.2＋0.43）=11.65t/m2荷载折减q= 0.85q’=9.9 t/m2每根立杆受力为N=9.9÷2.8=3.54t＞3 t（碗扣支架国标要求，与步高对应）不满足要求②按纵横向间距60㎝×30㎝布置，重新计算：每平米有5.6根立杆，步距1.2m支架与方木自重为：(18×5.6＋16×5.6×1.2)×3.84＋15×12×100×3.3×1=0.86t/m2荷载组合q’=1.2×7.514＋1.4×（1.0＋0.25＋0.2＋0.86）=12.25t/m2荷载折减q= 0.85q’=10.4 t/m2每根立杆受力为N=10.4÷5.6=1.9t＜3 t（碗扣支架国标要求，与步高对应）则强度和稳定性均满足要求腹板下支架按纵横向间距60㎝×30㎝布置，满足施工要求2、详细计算（考虑风荷载，支架纵横向间距按60㎝×30㎝布置）先计算风载对支架产生的弯矩影响和应力增加值风载应力σ计算如下：基本风压值0.08 t/m2μ1风压高度变化系数1.46μ2风载体形系数1.3ψ（ψ=0.087）步高1.2m，横距0.3m，抵抗矩W=4.52㎝3水平风荷载标准值Wk=0.7×1.46×1.3×0.087×80=9.2kg/ m2风载弯矩M=0.85×1.4×9.2×0.3×1.22/10=0.473kg mσ=47.3/4.52=10.5 kg/ ㎝2=1.05 Mpa碗扣支架φ48×3.5钢管A=0.000489㎡N1=0.05t每根立杆受力N总=1.9＋0.05=1.95t＜3 t则强度和稳定性均满足要求3、结论满堂支架在箱梁腹板下平面纵横向布置为60㎝×30㎝，水平步高为1.2m。
32m现浇箱梁碗扣式支架计算书
附件碗扣式支架计算书1支架设计概况箱梁施工采用碗扣满堂支架浇筑施工，各跨梁段同时施工。
支架基底为砖渣换填，用 18T 振动压路机碾压 6～ 8 遍处理。
支架采用碗扣式钢管架。
支架下垫20cm厚 C25 混凝土垫层，立杆底设可调底托 15×15cm钢板 , 立杆顶端设可调顶托，顶托上方铺设 12×15 ㎝纵向方木（松木）。
横向铺设 10×10 ㎝方木，底模板采用 12 ㎜厚高强竹胶板做模板钉于方木上，侧模采用预制整体钢模，内模采用组合钢模，局部尺寸变化采用木模。
箱梁混凝土一次浇筑完成。
2计算依据2.1.1几何参数钢管外径Φ48mm,壁厚 3.5mm，截面积 A=4.89cm2 , 重量 G=37.6N/m。
2.1.2计算参数截面惯性拒 I 1=12.19cm413截面抵抗矩 W=5.08cm允许均布荷载 Q≤3KN/m允许集中荷载 P ≤2KN/m立杆设计最大荷载： ( 横杆步距指横杆竖向间距 )横杆步距 (mm)600120018002400最大荷载（KN）40302520横杆设计最大荷载：杆距 (mm)6001200150018002400最大集中荷载（ KN）65432最大均布荷载 (KN/m2)1210864横杆允许最大挠度： f ≤L/250可调底托、顶托、钢模板支撑托允许最大荷载：p≤50KN机具及冲击动力系数D=1.42.1.3计算桥型计算取 32m跨简支现浇箱梁，计算墩高取本标段最高墩28m。
32m简支现浇箱梁桥型布置图（尺寸单位： cm）本箱梁采用等宽度、等高度简支箱梁，截面形式为单箱单室斜腹板截面。
箱梁顶板宽为 12m，底板宽度为 5.5m，梁高 3.05m；中间段顶板厚度为 30cm，底板厚度为 28cm，腹板厚 45cm，梁端截面加强至顶板厚度为61cm，底板厚度为 70cm，腹板厚 105cm；计算取其最大截面。
箱梁采用3，箱梁设计混凝土方量约为：3C50，梁体自重γ=26.0KN/m335m。
简支箱梁设计伸长值计算
不同步率=
LA LB 100 % LA LB
张拉过程中动态伸长值预警计算办法
（1）张拉过程中伸长值异常预警从控制阶段开始，计算公式如下： 动态偏差值= L L理 论 100% n%
L理 论
式中：
（2）张拉过程中的动态实测计算伸长值的公式： 式中：
（3）经过预初张的终张阶段动态实测计算伸长值的计算公式：
x1 取＝0.550m，
则该段伸长量为：l1
1
E
x1
1415 .04 195000
0.550
1000＝3.99mm
1786
b、对于直线段 x2 cos(8 ) cos(6.5 ) 1815 mm 1.815 mm
该段弯起角=0，锚口损失为6.1%，
则该段起点应力为： 2
' 1
(1
-
0.061)
L1
=L1
L0
l0
l1
k
k1
0
k
0
L2 =[L1 L0 l0 l1 ] [L2 L1 l1 l2 ]
L =L1 L2
式中：
（2）实测总伸长值计算公式
ΔL实测 ΔLA ΔLB
式中：
3 单端钢绞线锚固回缩值计算公式
L锚固回缩 L2 L3 L锚外
伸长值偏差计算公式
偏差值= ΔL实测 - ΔL理论 100% ΔL理论
张拉阶段 终张拉
张拉顺序
1 2 3 4 5 6 7 8 9 10 11 12 13
钢束编号
2N9 2N8 N1a 2N2d 2N5 2N4 2N2b 2N10 2N7 2N6 2N3 2N1b 2N2c
锚外控制应力 （MPa)
1371.57 1344.54 1339.20 1339.20 1371.57 1344.54 1339.20 1344.54 1371.57 1344.54 1371.57 1339.20 1339.20
箱梁计算书
桥梁设计计算书课程名称道桥工程设计姓名杨鑫龙学号年级与专业 2016交通工程指导教师提交日期目录一、设计资料 (4)1.1设计资料 (4)二、主梁构造布置及尺寸 (4)2.1横截面布置 (4)2.2主梁尺寸 (5)2.3横隔梁布置 (5)2.4主梁截面特性简易计算表 (5)三、主梁内力计算 (5)3.1恒载内力计算 (6)3.2活载内力计算 (8)3.3内力组合 (14)3.4弯矩剪力包络图 (15)四、预应力钢筋截面面积估算及布置 (15)4.1预应力钢筋截面面积估算 (15)4.2非预应力钢筋截面面积估算 (17)4.3预应力钢束的布置 (17)五、换算截面几何特性 (20)5.1换算截面图示 (20)5.2换算截面几何特性计算 (20)六、钢束预应力损失计算 (21)6.1预应力钢筋与管道壁之间的摩擦引起的预应力损失 (21)6.2锚具变形、钢筋回缩和接缝压缩引起的预应力损失 (22)6.3混凝土弹性压缩引起的预应力损失 (22)6.4预应力钢筋应力松弛引起的预应力损失 (23)6.5混凝土收缩和徐变引起的预应力损失 (24)6.6预应力钢筋张拉控制应力与各阶段预应力损失组合及有效预应力值25七、持久状况承载能力极限状态计算 (26)7.1正截面强度验算 (26)7.2斜截面抗剪强度验算 (26)7.3箍筋或弯起钢筋设计 (26)八、正常使用极限状态验算 (28)8.1正截面抗裂性验算 (28)8.2斜截面抗裂性验算 (28)8.3变形验算 (30)8.3.1使用阶段挠度计算 (30)8.3.2预加力引起的反拱计算及预拱度的设置 (31)九、主梁持久状况应力验算 (31)9.1跨中截面砼法向压应力验算 (31)9.2受拉区预应力筋最大拉应力验算 (32)9.3斜截面主应力验算 (32)十、主梁短暂状态应力验算 (33)10.1主梁短暂状态应力验算 (33)十一、主梁行车道板的内力计算及配筋 (34)11.1恒载作用 (34)11.2活载作用 (35)11.3主梁肋间内力计算 (35)11.4行车道板配筋计算 (37)11.5行车道板截面复核 (38)十二、横隔梁内力计算及配筋 (39)12.1横隔梁内力计算 (39)12.2横隔梁配筋计算 (42)12.3横隔梁截面复核 (43)十三、主梁端部局部承压验算 (43)13.1端部承压区截面尺寸验算 (43)13.2端部承压区承载力验算 (44)十四、结语 (45)十五、参考文献 (45)十六、附录 (46)附录A：主梁截面尺寸图 (46)附录B:横隔梁配筋图 (46)一、设计资料1.1设计资料(1)设计跨径：标准跨径35.82m（墩中心距离），简支梁计算跨径(相邻支座中心距离)35.22m，主梁全长35.78m。
32m(24m)支架现浇箱梁施工方案(16m＜墩高≤25m)
目录目录............................................................ - 1 -1 编制依据........................................................ - 1 -2 编制说明........................................................ - 2 - 3分项工程概况.................................................... - 2 - 4 分项工程特点分析................................................ - 5 -4.1工程难点 (5)4.2工程重点 (5)5 分项工程施工总体安排............................................ -6 -5.1总体施工安排 (6)5.2总体施工工艺流程图 (7)5.3人员需求计划 (8)5.4机械设备配置计划 (8)6 施工方法........................................................ - 9 -6.1支架搭设及拆除 (9)6.1.1施工工艺流程............................................ - 9 -6.1.2基础施工............................................... - 10 -6.1.3钢管支架安装、加固及落架............................... - 13 -6.2支架预压 (19)6.2.1支架预压目的........................................... - 20 -6.2.2支架预压及加载方法..................................... - 20 -6.2.3施工预拱度的设置....................................... - 22 -6.3安装支座 (23)6.3.1安装前的检查........................................... - 23 -6.3.2安装步骤及方法......................................... - 24 - 6.4模板施工 (24)6.4.1模板设计............................................... - 24 -6.4.2外侧模板............................................... - 24 -6.4.3内模系统............................................... - 25 -6.4.4底模板................................................. - 25 -6.4.5端模板................................................. - 26 -6.4.6模板拼装要求........................................... - 26 - 6.5钢筋施工 (27)6.5.1钢筋制作与安装......................................... - 27 -6.5.2管道布设............................................... - 29 - 6.6预埋件、预留孔、综合接地的设置.. (30)6.6.1防落梁挡块............................................. - 30 -6.6.2接触网支柱及下锚拉线预埋件............................. - 31 -6.6.3通风孔................................................. - 32 -6.6.4泄水孔................................................. - 33 -6.6.5综合接地............................................... - 33 - 6.7混凝土施工. (34)6.7.1混凝土浇筑准备......................................... - 34 -6.7.2浇筑工艺............................................... - 35 -6.7.3养护................................................... - 36 -6.7.4脱模................................................... - 37 -6.7.5混凝土浇筑应注意以下事项............................... - 37 -6.8预应力工程 (40)6.8.1预应力施工............................................. - 40 -6.8.2张拉机具的进场要求..................................... - 41 -6.8.3纵向预应力束张拉....................................... - 42 -6.8.4张拉注意事项........................................... - 44 -6.8.5压浆................................................... - 45 -6.8.6封锚................................................... - 49 - 7施工进度计划................................................... - 49 - 8施工试验、测量与监测........................................... - 51 -8.1施工试验 (51)8.1.1试验检测方案........................................... - 51 -8.1.2试验工作的主要内容..................................... - 52 -8.1.3主要试验方法........................................... - 52 -8.2施工测量 (54)8.2.1一般要求............................................... - 54 -8.2.2测量仪器配备........................................... - 55 -8.2.3桥梁施工测量........................................... - 55 -8.2.4竣工测量............................................... - 56 -8.3施工监测 (57)8.3.1桥涵沉降监测........................................... - 57 -8.3.2支架预压观测........................................... - 57 -8.3.3模板及砼浇筑监测....................................... - 57 -9质量、进度、安全、文明、环保保证措施........................... - 58 -9.1质量保证措施 (58)9.2进度计划保证措施 (59)9.2.1加强人员配置，发挥人才优势............................. - 59 -9.2.2做好人员培训，保障施工生产............................. - 59 -9.2.3全方位做好施工机械设备保障............................. - 59 -9.2.4确保物资供应........................................... - 59 -9.3安全施工保证措施 (59)9.3.1施工现场用电安全保证措施............................... - 59 -9.3.2施工机械（特种设备）安全保证措施....................... - 61 -9.3.3防火安全保证措施....................................... - 62 -9.3.4高空作业的安全保证措施................................. - 62 -9.3.5预应力张拉施工安全防护措施............................. - 64 -9.3.6施工期间的雨季安全保证措施............................. - 65 -9.4文明施工保证措施 (66)9.5环境保护措施 (66)10 附件.......................................................... - 67 -现浇简支箱梁梁柱式支架（16m＜墩高≤25m）专项施工方案1 编制依据⑴国家、中国铁路总公司和河北省的有关政策、法规和条例、规定；⑵原铁道部和中国铁路总公司现行设计规范、施工规范、验收标准；⑶现行铁路施工、材料、机具设备等定额；⑷铁道第三勘察设计院集团有限公司编制的《新建铁路北京至沈阳铁路客运专线施工图》及我公司的投标文件；⑸施工现场调查的相关资料；⑹我公司当前客运专线铁路建设的技术水平、管理水平和施工装备水平；⑺高速铁路桥涵工程施工技术规程（Q/CR9603-2015）；⑻《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）；⑼已审批的京沈客专JSJJSG-6标《安匠白河特大桥实施性施工组织设计》；⑽《铁路混凝土梁支架法现浇施工技术规程》（TB10110-2011）；⑾《无砟轨道后张预应力混凝土简支箱梁23.5m》（京沈桥通-55-I）；⑿《无砟轨道后张预应力混凝土简支箱梁32.5m》（京沈桥通-55-II）；⒀《特殊结构桥梁附属构造设计图》（京沈桥通-58）；⒁《铁路桥梁球型支座》（TJQZ-8360）；⒂《预制无砟轨道后张法预应力混凝土简支箱梁（双线）》通桥（2013）2322A-II；⒃《接触网杆位布置图》安匠站～承德南站区间京沈客专施网-212B；⒄《CRTSIII型板式无砟轨道桥面预埋件设计图》京沈客专施01-10、11。
32m单线铁路梁支架演算
塘沽西32米箱梁现浇支架计算概况32米单线箱梁重390吨，两侧腹板及底板宽3.63米，翼缘板宽1.685米，翼缘板厚0.23米，梁总高2.63米。
侧模采用钢模板40吨，底模及内模采用木模。
梁底距承台顶净高3米，原始地质为：地表80cm厚杂填土，杂填土以下为淤泥质粉质黏土（层厚10米，σ）、粉质黏土（层厚15米,σ0=160KPa）、粉土（层厚5米, σ0=90KPa），再往下为粉质黏土和粉土等（σ0=200Kpa～220Kpa）。
0=200KPa一、计算依据1、《路桥施工计算手册》；2、32米箱梁设计图纸；3、《铁路桥涵施工技术规范》；4、《贝雷梁使用手册》；二、支架设计要点1、支架结构形式支架单层贝雷梁，跨度为28.5米,贝雷梁横向布置12排，每两排一组。
中间设两排支墩，支墩采用直径800mm的预制混凝土管桩，两端支承在承台上。
贝雷梁上方布置横向分配梁I20间距50公分，然后布置纵向分配梁I10，间距30cm，然后铺6mm厚钢板做底模。
2、模板及支撑箱梁模板外模采用钢模板，重40吨，内模采用木模，重30吨。
四、施工荷载计算取值㈠、梁体及支架重量1、梁体混凝土自重：390t；2、钢模：40t；3、木模：30t；4、贝雷自重取1KN/m（包括连接构件等附属物）；现浇梁标准断面图 (图一)㈡、施工荷载1、施工人员、机具、材料及其它临时荷载，在计算模板及下面小方木时按均布荷载为2.5KN/m2计算，并以集中荷载2.5KN 进行比较，取二者产生的弯矩最大者。
2、振捣荷载：水平方向取２.0KN/m2，竖向取４.0KN/m2；五、各构件验算㈠、贝雷梁计算利用大型有限元程序MIDAS进行计算-1.9-1.6-1.6-1.6-1.6-1.9-1.9-1.9-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3--1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.6-1.6-1.6-1.6-1.9-1.9-1.9-1.9-1.31.3计算图示正应力正应力最大值：128.3MPa ＜210MPa ，结构安全。
