1.刀开关
在电力拖动控制线路中最常用的是由刀开关和熔断器组合 而成的负荷开关。
生产中常用HK系列开启式负荷开关（又称瓷底胶盖刀开关， 简称闸刀开关），适用于照明、电热设备及小容量（ 5.5kW 以下）电动机控制线路中，供手动不频繁地接通和分断电路， 起短路保护作用。
结构：开关的瓷座上装有进线 座、静触头、熔体、出线座和 带手柄的刀式动触头，上面盖 有胶盖以防止操作时触及带电 体或分断时产生的电弧飞出伤 人。
结构：熔断器主要由熔体、安装熔体的熔管和熔座组成。
常用的有： 1）RC1A系列插入式熔断器（瓷插式熔断器）
它主要由瓷座、瓷盖、动触头、静触头及熔丝组成。一 般用于交流50HZ、额定电压380V及以下、额定电流200A 及以下的低压线路末端或分支路中，作为电气设备的短路 保护及一定程度的过载保护。
2）RL1系列螺旋式熔断器 它主要由瓷帽、熔断管、瓷套、上接线座、下接线座及
维修电工培训
电力拖动基础知识
授课：永安市技校 陈昌初
第一节：常用低压电器
低压电器简介
配
开关
电
熔断器
低
电
……
压
器
电 器
控 制
接触器 继电器
时间继电器 热继电器
电
起动器 ……
器
……
低压电器的分类
生产机械中所用的控制电器多属于低压电器，它 是指在电压在500V以下、用来接通或断开电路，以及 来控制、调节和保护用电设备的电气器具。 电器按动作性质可分为以下两类：
（1） 非自动电器：这类电器没有动力机构，依靠人 力或其他外力来接通或切断电路，如刀开关、转换开关 等。
（2） 自动电器：这类电器有电磁铁等动力机构，按 照指令、信号或参数变化而自动动作，使工作电路接通
《电力拖动接线》PPT课件
KM2
. . SB2 KM1 SB3 KM2
正转按钮 KM2
KM1
反转触点
KM1
KM2
.
. 正转接触器 反转接触器17
连续正反转控制原理
L1
. FU1
L2
.
L3
QS
. . . KM1
KH
M 3~
E
. FU2 .
KM2
.
KH
. . SB1 .
. . SB2 KM1 SB3 KM2
KM1
KM2
.
18
连续正反转控制原理
2
FR
. . SB1 . 3
. . SB2 KM1 SB3 KM2
U12 V12 W12 3
10 SB1
KM1
KM2 3
U13 V13 W13 5 4 U13 V13 W13 7 6
3
U13 V13 W13 1
6
KH
3
UVW 2
.
5
2 SB2
4 7 SB3
6 23 4
FU2 1 0
2
FR
. . SB1 3
SB2
4.
SB3
. KM1 5
KM1
.
.
24
FU2 1 0
19
连续正反转控制原理
合上QS,按下反转启动按钮SB2，常闭触点断开，互锁；常 开触点闭合，KM2线圈得电，KM2主触点闭合，电动机正转， KM2常开辅助触点闭合，自锁
L1
. FU1
L2
.
L3
QS
. . . KM1
. FU2 .
KM2
KH
. . SB1 .
. . SB2 KM1 SB3 KM2
直流电机电力拖动(精)68页PPT
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
END
直流电机电力拖动（精）
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养ቤተ መጻሕፍቲ ባይዱ成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
电力拖动ppt课件
电力拖动ppt课件
目 录
• 电力拖动概述 • 电力拖动系统的电动机 • 电力拖动系统的控制电路 • 电力拖动系统的应用实例 • 电力拖动系统的维护与故障排除
01
电力拖动概述
定义与原理
定义
电力拖动是指利用电动机作为原 动机来拖动生产机械的工作机构 使之运转的一种方法。
原理
利用电动机产生的转矩和转速， 通过传动机构来驱动生产机械的 工作机构运转。
电力拖动系统能够精确控制生产线的速度、位置和运动轨迹，提高生产效率和产品 质量。
工业自动化生产线通常需要高可靠性和高稳定性的电力拖动系统，以确保生产线的 正常运行和生产安全。
电梯控制系统
电梯是电力拖动系统在垂直运 输领域的典型应用，通过电机 驱动曳引绳或链条实现升降运 动。
电力拖动系统能够精确控制电 梯的速度和位置，提供安全、 舒适、高效的运输服务。
按控制方式分类
手动控制、半自动控制和自动控制等 。
机械传动、液压传动和气压传动等。
02
电力拖动系统的电动机
电动机的种类与特点
直流电动机
具有良好的调速性能， 适用于需要平滑调速的 场合。但结构复杂，维
护成本高。
交流电动机
结构简单，维护方便， 但调速性能较差。常见 的有异步电动机和同步
电动机。
伺服电动机
应确保所选电动机符合安全标准，并具有 必要的安全保护功能。
03
电力拖动系统的控制电 路
控制电路的组成与原理
组成
控制电路主要由控制电器、保护电器和测量仪表组成，用于实现对电动机的启 动、调速、制动和反向等控制操作。
原理
通过控制电路中的电器元件，实现对电动机的电源通断、调速和转向的控制， 从而达到生产工艺的要求。
目 录
• 电力拖动概述 • 电力拖动系统的电动机 • 电力拖动系统的控制电路 • 电力拖动系统的应用实例 • 电力拖动系统的维护与故障排除
01
电力拖动概述
定义与原理
定义
电力拖动是指利用电动机作为原 动机来拖动生产机械的工作机构 使之运转的一种方法。
原理
利用电动机产生的转矩和转速， 通过传动机构来驱动生产机械的 工作机构运转。
电力拖动系统能够精确控制生产线的速度、位置和运动轨迹，提高生产效率和产品 质量。
工业自动化生产线通常需要高可靠性和高稳定性的电力拖动系统，以确保生产线的 正常运行和生产安全。
电梯控制系统
电梯是电力拖动系统在垂直运 输领域的典型应用，通过电机 驱动曳引绳或链条实现升降运 动。
电力拖动系统能够精确控制电 梯的速度和位置，提供安全、 舒适、高效的运输服务。
按控制方式分类
手动控制、半自动控制和自动控制等 。
机械传动、液压传动和气压传动等。
02
电力拖动系统的电动机
电动机的种类与特点
直流电动机
具有良好的调速性能， 适用于需要平滑调速的 场合。但结构复杂，维
护成本高。
交流电动机
结构简单，维护方便， 但调速性能较差。常见 的有异步电动机和同步
电动机。
伺服电动机
应确保所选电动机符合安全标准，并具有 必要的安全保护功能。
03
电力拖动系统的控制电 路
控制电路的组成与原理
组成
控制电路主要由控制电器、保护电器和测量仪表组成，用于实现对电动机的启 动、调速、制动和反向等控制操作。
原理
通过控制电路中的电器元件，实现对电动机的电源通断、调速和转向的控制， 从而达到生产工艺的要求。
电力拖动基础ppt课件
四、例：他励直流电动机调压调速的物理过程
U a Ea I a Ra Ea ken
kTIa
负载转矩 Tl 恒定
原状态：
Ua1, n1, Ea1, Ia ,T
新状态：
Ua2 , n2 , Ea2 , Ia ,T
1.2 电力拖动系统的机械特性
1.2.1 机械特性
1. 机械特性是指转速与转矩之间的关系曲线，即 n f (T )
nn10
U aN
n2
U1
n3
U2
n4
U3 T
0
Tl
3.电枢回路串电阻起动
1C
2C Ia
R j1
Rj2
Ra
Ua
Ea
3C
n
n
nn01
A
n2
n3
1 Ra
n1 n2
2
Ra R j1
n3
3
Ra R j1 R j2
Tl
T
0
Il I2 a)
I1
Ia
0
Il I2
I1 Ia
0
t1
t2 t3
t
b)
t1
t2
t3
t
60
J m 2 G ( D )2 GD 2 ( kgm2 )
g 2 4g
式中：G——重量（N）；g——重力加速度，g = 9.81m/s2 ；
D——惯性直径（m）； ——惯性半径（m）
J
d
dt
的实用形式为
T
T
GD 2 375
dn dt
GD 2 4gJ 称为飞轮矩 (N m2 ) 375具有加速度量纲
恒转矩调速
nN
n
恒功率调速

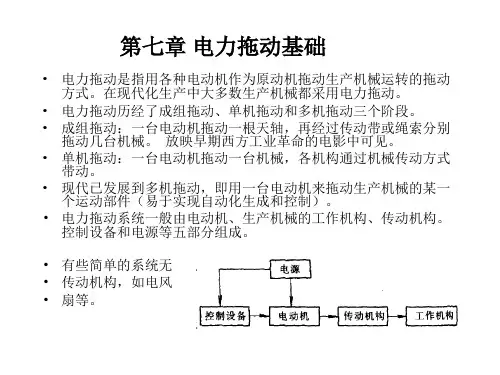

电机拖动课件 第七章 电力拖动基础
