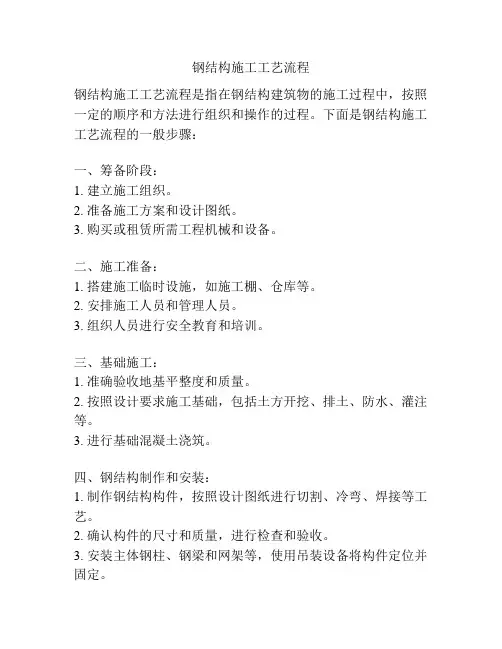

钢结构施工工艺流程

钢结构施工工艺流程钢结构施工工艺流程是指在钢结构建筑物的施工过程中，按照一定的顺序和方法进行组织和操作的过程。

下面是钢结构施工工艺流程的一般步骤：一、筹备阶段：1. 建立施工组织。

2. 准备施工方案和设计图纸。

3. 购买或租赁所需工程机械和设备。

二、施工准备：1. 搭建施工临时设施，如施工棚、仓库等。

2. 安排施工人员和管理人员。

3. 组织人员进行安全教育和培训。

三、基础施工：1. 准确验收地基平整度和质量。

2. 按照设计要求施工基础，包括土方开挖、排土、防水、灌注等。

3. 进行基础混凝土浇筑。

四、钢结构制作和安装：1. 制作钢结构构件，按照设计图纸进行切割、冷弯、焊接等工艺。

2. 确认构件的尺寸和质量，进行检查和验收。

3. 安装主体钢柱、钢梁和网架等，使用吊装设备将构件定位并固定。

五、连接部件安装：1. 安装连接部件，如螺栓、焊缝等。

2. 检查连接部件是否紧固和牢固。

六、屋面装饰：1. 安装屋面隔热、防水和保温材料。

2. 安装屋面板材或瓦片，并进行固定。

七、立面装饰：1. 安装外墙保温、防水和隔热材料。

2. 安装外墙板材或涂料，并进行固定。

八、楼梯和扶手安装：1. 安装楼梯和扶手构件。

2. 进行固定和检查。

九、室内装修：1. 进行室内隔墙施工。

2. 进行地面、墙面和天花板装修。

3. 安装门窗、灯具和配电设备等。

十、验收和交付：1. 检查完成的钢结构建筑物是否符合设计要求和安全标准。

2. 完成所有相关文件和资料的整理和归档。

3. 完成竣工验收工作，通过技术和质量验收后交付使用。

以上是钢结构施工工艺流程的一般步骤，实际施工中还需根据具体情况进行调整和操作。

钢结构施工过程中应注重安全和质量，确保工程的顺利进行和顺利竣工。

钢结构工程施工工艺

钢结构工程施工工艺（一）、钢柱加工工艺1）空腹钢柱待钢焊接、矫正后, 定尺切头, 再焊接柱底板、顶板、筋板、墙皮支座。

2）格构式组合柱制作先定尺加工上下肢焊接钢, 下肢钢二次切头时要加焊接收缩余量、每米加1mm。

3）在刚性平台上搭设组装支架, 间隔约3m一个, 支架用水平仪测平, 调整好上下肢高差在组装支架上划出钢柱中线, 上、下肢边线, 再按图纸要求组装钢柱全部零件。

4）钢柱全部零件组装完毕, 要重点检查钢柱平整度、旁弯、肩梁和柱底板与柱轴线的垂直度、眼孔偏差。

柱下肢焊接时要采用对称焊接, 防止旁弯变形, 柱底板焊接要控制产生角变形。

5）柱间支撑为门式刚架。

三角形斜支撑桁架部分, 无法运输, 故此部分桁架弦杆、腹杆在工厂（或现场加工场地）加工后现场拼装成整体。

6)吊车梁加工工艺:吊车梁加工工序与焊接钢基本相同, 但在腹板下料时要注意起拱度的要求。

7）吊车梁腹板与翼板接头的焊接坡口, 采用刨边机加工。

8）装配定位前, 腹板坡口面及两侧50mm范围内的氧化物及铁锈用高速砂轮机除净, 翼板宽度方向的中心部位100mm范围内的氧化物铁锈进行彻底清理。

9）在专用台架上卧置组装成工字梁。

工字梁一律点焊定位, 点焊长度为100-200mm, 间距不大于400mm, 厚度均等于坡口深度二分之一。

10）根据吊车梁材质和结构要求, 气体保护焊打底选用镀铜焊丝, 焊丝的质量必须符合国际标准要求, 为防止因结构焊接应力大而引起焊接裂纹, 焊丝的碳含量应控制在0.08%以下。

2. 构件防腐（1）抛丸除锈:钢材(构件)的表面处理应按设计规定的施工方法施工, 并达到规定的除锈等级标准要求。

所有构件均采用抛丸除锈, 将表面油污、氧化层和铁锈以其它杂物清除干净, 达到标准要求。

构件表面的毛刺、电焊药皮、飞溅物、灰尘在除锈前应清除干净。

喷丸前应用砂轮打磨气割表面、火焰矫正部位的硬化层, 以使喷砂在这些部位能形成合适的表面粗糙度。

钢结构工程施工工艺流程

钢结构工程施工工艺流程钢结构工程待选择好分包单位后，由专业施工单位深化钢结构施工图，编制专项施工方案。

本施工组织设计仅提出基本操作要点。

1、钢构件制作加工1)钢构件制作工艺流程2)技术准备钢结构制造前必须根据设计文件资料、设计图绘制制造详图，对有关设计文件、设计图自审、会审中的问题提交设计者确认或答复并出具设计变更文件。

根据钢结构制造图进一步细化作业指导书。

钢结构制造前向各工种员工进行技术交底：制造方法、质量要求、安全措施、工程实物量、制造工期等。

3)钢构件制造方法钢结构制造主要为放样、原材料矫正、号料、切割、弯曲、成型、钻孔、刨边、装配、焊接、变形矫正、喷砂、成品标识。

⑴放样了解零件的用途和技术要求。

清楚零件的尺寸、重量、材质、加工数量。

放样用测量器具必须经过量合格并在有效期内，方可使用。

按施工图进行1：1放样，必要时需制作样板或样杆供制作和验收时使用。

制作好的样板或样杆需注明件号、数量、规格、材质及必要说明。

在放样时，以制造详图为依据，并进行相互检查和校核，避免出现失误。

⑵号料号料前必须核对钢材规格、材质。

号料时必须考虑预留焊接收缩量、切割边缘加工量及火焰割量。

根据配料表和样板进行套裁，按照先排大后排小的原则，尽可能降低材料损耗，并注意尺寸精度，在号好料的板材上划出切割、铣、刨、钻孔的加工位置，并标出零件编号。

⑶切割长板条和钢板采用多头数控直条火焰气割机和防矫火焰切割机，确保下料精度。

为保证钢构件质量，原材料钢板边缘50mm、型钢端头50mm须切掉，切割过程中如发现材料质量问题、疑问，应立即向质量检查员报告，查明情况后，再进行切割加工。

钢板的切割边缘必须按质量要求打磨光洁。

⑷钻孔型钢、连接板钻孔采用摇臂钻。

特殊位置采用手工套模钻孔。

孔径的边缘毛刺必须清理干净。

钻孔质量要求必须严格按照GB50205-2001《钢结构工程施工质量验收规范》中的7.6款执行。

⑸组装钢构件在组装前应确认零件编号、材质、数量，检查有无损伤、裂纹等，如存在以上缺陷要对零件进行修复或更换。

钢结构施工工艺流程及工艺要求

钢结构施工工艺流程及工艺要求一、工艺流程1.准备工作：确定施工方案、编制施工图纸、制定施工计划、准备施工材料和设备等。

2.地基处理：对于需要进行地基处理的场地，首先进行地质勘测和地基测试，然后根据测试结果进行地基处理，包括土方开挖、基础浇筑等。

3.钢结构制作：根据施工图纸和设计要求，进行钢结构的制作，包括钢梁、钢柱、钢板等的加工、焊接和防腐处理。

4.预制构件安装：将制作好的预制构件进行运输和安装，包括钢桁架、屋面板、墙板等的安装。

5.主体架设：将预制构件进行拼装和组合，搭建起主体结构，包括梁柱连接、墙板安装、悬挂设备的安装等。

6.焊接和连接：对于需要进行焊接和连接的部位，进行焊接接头和螺栓连接，保证结构的稳定性和承载能力。

7.地面处理：对于结构底部需要进行地面处理的部分，进行防腐和防腐处理，如喷涂防腐漆、铺设防腐胶带等。

8.涂装和装饰：对于需要进行涂装和装饰的部分，进行喷涂、刷漆、贴墙纸等装饰工作，使结构具有美观性。

9.检查和验收：进行施工的检查和验收工作，包括结构的力学性能和安全性能的检测，确保施工质量符合规范要求。

二、工艺要求1.材料要求：采用符合国家标准和相关规范要求的优质钢材进行施工，材料的强度、耐久性和可靠性要满足设计要求。

2.加工要求：钢结构的加工需要精确、准确，尺寸和面型要符合设计要求，焊接工艺要符合相关规范和标准。

3.焊接质量：采用合格的焊工和焊接设备进行焊接，焊缝的结构牢固、密实，无焊接残留物、孔洞、裂纹，焊接强度和密度要满足规范要求。

4.安装要求：采用安全可靠的安装方法和设备进行预制构件的安装，保证其垂直度、水平度和位置的准确性。

5.防腐处理：进行必要的防腐处理，包括表面防腐漆喷涂、防腐胶带铺设等，确保钢结构在使用过程中能够抵御腐蚀和风化。

6.维护保养：对于钢结构进行定期的检查和维护，及时发现和修复结构的疲劳、裂纹、锈蚀等问题，确保结构的安全和使用寿命。

7.环境保护：施工过程中要注意环境保护，减少噪音和粉尘污染，合理利用资源，降低对环境的影响。

钢结构施工工艺流程

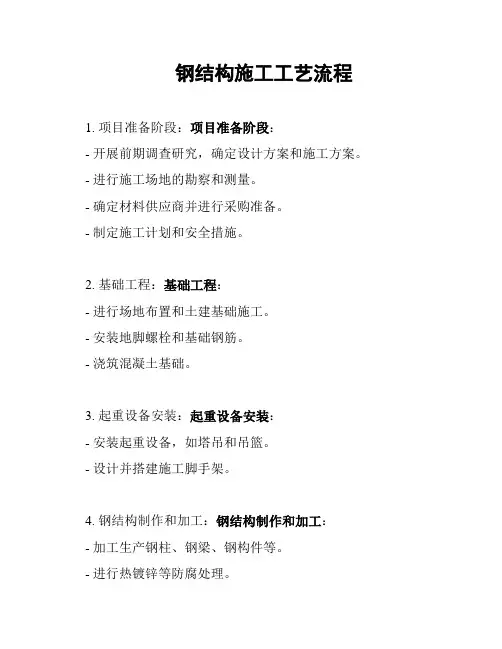

钢结构施工工艺流程
1. 项目准备阶段：项目准备阶段：
- 开展前期调查研究，确定设计方案和施工方案。

- 进行施工场地的勘察和测量。

- 确定材料供应商并进行采购准备。

- 制定施工计划和安全措施。

2. 基础工程：基础工程：
- 进行场地布置和土建基础施工。

- 安装地脚螺栓和基础钢筋。

- 浇筑混凝土基础。

3. 起重设备安装：起重设备安装：
- 安装起重设备，如塔吊和吊篮。

- 设计并搭建施工脚手架。

4. 钢结构制作和加工：钢结构制作和加工：
- 加工生产钢柱、钢梁、钢构件等。

- 进行热镀锌等防腐处理。

5. 钢结构安装：钢结构安装：
- 进行临时支撑安装。

- 安装钢柱、钢梁等主体结构。

- 安装次梁、檩条等次要结构。

6. 钢结构连接和固定：钢结构连接和固定：
- 进行钢结构连接和螺栓紧固。

- 进行焊接连接和质量检查。

- 进行除锈和涂漆处理。

7. 竣工验收：竣工验收：
- 进行工程质量验收。

- 进行安全和环境验收。

- 完成相关文件和资料的整理和归档。

以上是一个典型的钢结构施工工艺流程，具体的流程和步骤可能会因项目的不同而有所差异。

在实施施工过程中，应严格按照相关的法规和标准进行操作，确保施工安全和质量。

钢结构施工工艺流程

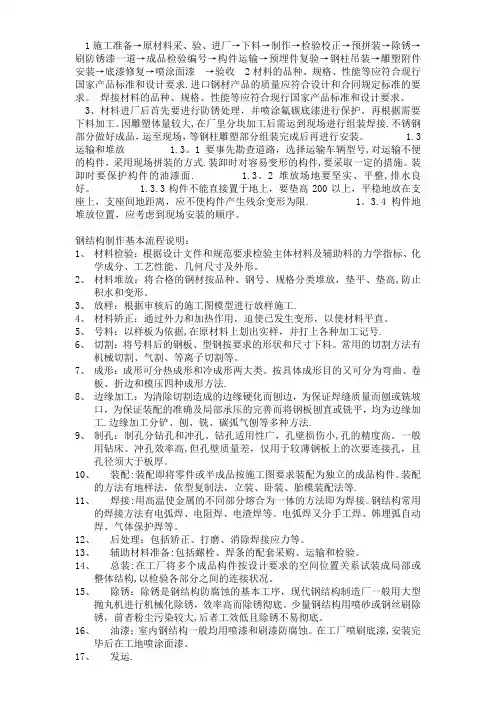

1施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→雕塑附件安装→底漆修复→喷涂面漆→验收 2材料的品种、规格、性能等应符合现行国家产品标准和设计要求.进口钢材产品的质量应符合设计和合同规定标准的要求。

焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

3、材料进厂后首先要进行防锈处理，并喷涂氟碳底漆进行保护。

再根据需要下料加工。

因雕塑体量较大,在厂里分块加工后需运到现场进行组装焊接.不锈钢部分做好成品，运至现场，等钢柱雕塑部分组装完成后再进行安装。

1.3运输和堆放 1.3。

1要事先勘查道路，选择运输车辆型号,对运输不便的构件，采用现场拼装的方式.装卸时对容易变形的构件,要采取一定的措施。

装卸时要保护构件的油漆面. 1.3。

2堆放场地要坚实、平整,排水良好。

1.3.3构件不能直接置于地上，要垫高200以上，平稳地放在支座上，支座间地距离，应不使构件产生残余变形为限. 1。

3.4构件地堆放位置，应考虑到现场安装的顺序。

钢结构制作基本流程说明：1、材料检验：根据设计文件和规范要求检验主体材料及辅助料的力学指标、化学成分、工艺性能、几何尺寸及外形。

2、材料堆放：将合格的钢材按品种、钢号、规格分类堆放，垫平、垫高,防止积水和变形。

3、放样：根据审核后的施工图模型进行放样施工.4、材料矫正：通过外力和加热作用，迫使已发生变形，以使材料平直。

5、号料：以样板为依据,在原材料上划出实样，并打上各种加工记号.6、切割：将号料后的钢板、型钢按要求的形状和尺寸下料。

常用的切割方法有机械切割、气割、等离子切割等。

7、成形：成形可分热成形和冷成形两大类。

按具体成形目的又可分为弯曲、卷板、折边和模压四种成形方法.8、边缘加工：为清除切割造成的边缘硬化而刨边，为保证焊缝质量而刨或铣坡口，为保证装配的准确及局部承压的完善而将钢板刨直或铣平，均为边缘加工.边缘加工分铲、刨、铣、碳弧气刨等多种方法.9、制孔：制孔分钻孔和冲孔。

钢结构工程施工流程是什么

钢结构工程施工流程是什么施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→钢梁吊装→檩条、支撑系统安装→主体初验→刷面漆→屋面板安装→墙面板安装→门窗安装→验收。

热门城市：庆阳律师通化律师白城律师临汾律师忻州律师泰州律师丽江律师焦作律师崇左律师来宾律师钢结构工程是我国在建造大型厂房等设施时常用的工程。

与过去相比，现今我们对钢结构的设计、安装等方面都有了大幅度的提升。

对于施工流程也有了具体的规定，使工程变得高效，高安全。

接下来就让的小编来为您解说一下▲钢结构工程施工流程吧。

▲钢结构主要施工工艺流程如下：施工放线→基础混凝土内预埋螺栓→(钢结构加工制作)门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋面板及屋檐板安装→墙面板安装→钢结构涂装。

▲一、施工放线(1)、按照设计要求，根据图纸要求，配合土建单位将标高、轴线核实核准。

(2)、施工前用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。

(3)、在确定轴线和标高之后，即放好大样之后，再放小样，也就是确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，即门式刚架的柱脚位置。

(4)、在定位刚架时，要尽量避免刚架柱脚与螺栓的碰撞，以避免刚架柱底面的变形，从面减少与基础混凝土的接触面，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。

▲二、基础混凝土内预埋螺栓(1)、在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。

(2)、在基础混凝土浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝口部分，以避免混凝土浇捣时对螺栓丝口的污染。

(3)、在浇捣混凝土之时，派有经验的专人值班，做好混凝土浇捣时对预埋螺栓定位的影响。

以避免预埋累栓的位移及标高的改变。

(4)、基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上的残留混凝土。

钢结构工程施工工艺流程

钢结构工程施工工艺流程1.工地准备阶段：在正式施工之前，需要进行工地准备工作。

首先，要清理施工区域，并且确定施工道路和施工区域的范围。

然后，要确保施工现场的排水道路畅通，以防止积水。

此外，还需要进行临时设施的搭建，如临时办公室、临时仓库、临时生活区等。

2.施工图纸与制作图纸：在施工前，需要根据设计图纸进行深化设计和制作施工图纸。

这包括制作工程平面图、剖面图、节点连接图、部件尺寸图等，并进行相应的标注和标识，以便后续施工使用。

3.制作预制部件：4.基础施工：5.钢结构安装：钢结构部件的安装是整个施工过程中的核心环节。

这包括将钢柱、钢梁、钢框架等部件安装到预先安装好的基础上，并连接成整体。

安装过程中需要使用起重设备，如吊车、塔吊等，并进行精确的定位和调整。

6.部件连接：在钢结构安装完成后，需要对各个部件进行连接。

连接方式主要有焊接、螺栓连接、铆接等。

连接的质量直接影响到整个结构的稳定性和安全性，因此连接工作需要严格按照设计要求进行，并进行必要的检测和测试。

7.防腐处理：8.系统安装：在钢结构安装完成后，还需要进行相应的系统安装工作。

这包括电气设备、水暖设备、通风设备等的安装和连接。

9.完工验收：最后，对钢结构工程进行完工验收。

对整个工程进行逐项检查和测试，确保结构的稳定性和安全性。

并按照相关的规范和标准颁发施工验收证书。

以上是钢结构工程施工工艺流程的基本步骤。

不同的工程可能会有不同的细节和要求，具体施工工艺流程还需要根据具体项目和设计要求进行调整和补充。

钢结构工程施工工艺流程

钢结构工程施工工艺流程钢结构工程施工工艺流程引言钢结构工程是一种使用钢材作为基本结构材料的建筑工程，它具有重量轻、强度高、抗震性能好等优势，因此在现代建筑中得到广泛应用。

本文将对钢结构工程施工工艺流程进行详细介绍。

一、施工前准备工作在开始施工前，必须进行充分的准备工作。

首先，需要制定施工方案和施工组织设计，包括工程施工的具体内容、施工任务划分、资源配置和施工进度计划等。

其次，需要进行现场平整和围栏搭设工作，确保施工现场的安全和整洁。

二、基坑开挖与基础施工在进行基础施工前，必须先进行基坑的开挖。

这一阶段主要包括地面标线、土方开挖、土石方运输、围护结构施工等工作。

同时，还需要对地表进行测量和平整，确保施工的精度和稳定性。

三、钢结构制作与安装钢结构的制作和安装是整个施工过程中的重要环节。

首先，需要根据设计图纸进行钢材的预制和组装，包括切割、打孔、焊接等工艺，确保钢结构的精度和质量。

然后，将预制好的钢结构构件进行安装，包括吊装、定位、连接等步骤。

此外，还需进行钢结构防腐和防火处理，确保结构的安全和耐久性。

四、管道与设备安装钢结构工程中的管道及设备安装是工程施工中的重要环节。

在安装过程中，需要根据设计要求对管道进行剪切和焊接，并进行压力试验和泄漏检测，确保管道的质量和密封性。

同时，还需进行设备的吊装、固定和接线等工作，确保设备的安全性和可靠性。

五、封顶与立面施工当钢结构工程的主体施工完成后，需要进行封顶和立面施工。

封顶施工包括屋面和屋面防水层的安装，立面施工则包括外墙和窗户的安装。

在进行封顶和立面施工时，需注意施工的安全和卫生，确保质量和进度。

六、安全质量检验与验收在工程施工完成后，需要进行安全质量检验和工程验收。

安全质量检验包括检验结构的强度、稳定性和防护设施的有效性等。

工程验收则包括对工程图纸、施工记录和质量验收报告的审核，以及对工程质量和工程量的验收。

结论钢结构工程施工工艺流程包括施工前准备、基坑开挖与基础施工、钢结构制作与安装、管道与设备安装、封顶与立面施工等多个环节。

钢结构主要施工工艺流程

钢结构主要施⼯⼯艺流程施⼯放线→基础混凝⼟内预埋螺栓→（钢结构加⼯制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋⾯板及屋檐板安装→墙⾯板安装→钢结构涂装。

⼀、施⼯放线（1）按照设计要求，根据图纸要求，配合⼟建单位将标⾼、轴线核实核准。

（2）施⼯前⽤经纬仪复核轴线，并⽤⽔准仪确定标⾼，并⽤墨线在不易损坏的固定物上作好记号，注明标⾼，并做好记录。

（3）在确定轴线和标⾼之后，即放好⼤样之后，再放⼩样，也就是确定每个钢柱在基础混凝⼟上的连接⾯边线及纵横⼗字轴线，即门式刚架的柱脚位置。

（4）在定位刚架时，要尽量避免刚架柱脚与螺栓的碰撞，以避免刚架柱底⾯的变形，从⾯减少与基础混凝⼟的接触⾯，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。

⼆、基础混凝⼟内预埋螺栓（1）在基础混凝⼟浇捣之前，再仔细核对螺栓的⼤⼩、长度、标⾼及位置，并固定好预埋螺栓。

（2）在基础混凝⼟浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝⼝部分，以避免混凝⼟浇捣时对螺栓丝⼝的污染。

（3）在浇捣混凝⼟之时，派有经验的专⼈值班，做好混凝⼟浇捣时对预埋螺栓定位的影响。

以避免预埋累栓的位移及标⾼的改变。

（4）基础混凝⼟浇捣之后，及时清理预埋螺栓杆及丝⼝上的残留混凝⼟。

三、钢结构加⼯制作⼯艺过程：1.下料图单此⼯序为材料检验部分，其内容包括对⼯程所选⽤的型号、规格的确认以及材料的质量检查。

2.放样、号料①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置⽅向、倾斜标记及中⼼线、基准线和检验线，必要时制作样板。

②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加⼯余量；安装预留尺⼨要求。

③划线前，材料的弯曲和变形应予以矫正。

3.下料：钢板下料采⽤数控多头切割机下料，但下料前应将切割表⾯的铁锈、污物清除⼲净，以保持切割件的⼲净和平整，切割后应清除溶渣和飞溅物，操作⼈员熟练掌握机械设备使⽤⽅法和操作规程调整设备最佳参数的最佳值。

4.组⽴、成型钢材在组⽴前应矫正其变形，并达到符合控制偏差范围内，接触⽑⾯应⽆⽑刺、污物和杂物，以保证构件的组装紧密结合，符合质量标准。

钢结构施工工艺流程

钢结构施工工艺流程一、施工前准备在开始钢结构施工前，需要进行全面的施工前准备工作。

这些工作包括但不限于：熟悉施工图纸、进行图纸会审、确定施工方案、编制施工计划、准备施工工具和材料等。

二、基础工程准备在开始钢结构施工前，需要进行基础工程准备。

这包括确定基础的位置和标高，进行基础设计和施工，以及准备基础材料等。

三、钢构件加工钢构件的加工是钢结构施工中的重要环节。

钢构件加工需要按照图纸要求进行，包括钢材的切割、打磨、成型、组装和焊接等。

在加工过程中，需要保证钢构件的尺寸精度和焊接质量。

四、钢构件组装钢构件加工完成后，需要进行组装。

组装是将加工好的钢构件按照图纸要求进行组合和连接的过程。

在组装过程中，需要保证钢构件的组装精度和质量。

五、钢构件焊接钢构件焊接是钢结构施工中的重要环节之一。

在焊接过程中，需要选择合适的焊接工艺和材料，并按照图纸要求进行焊接。

同时，需要保证焊接的质量和稳定性。

六、防腐处理钢结构在使用过程中会受到环境和化学物质的侵蚀，因此需要进行防腐处理。

防腐处理可以采用涂层、镀层、氧化处理等方法，以延长钢结构的使用寿命。

七、现场安装将加工和组装好的钢构件按照图纸要求进行现场安装。

在安装过程中，需要保证钢构件的安装精度和质量，同时需要进行必要的调整和固定。

八、验收与维护完成现场安装后，需要进行验收和维护。

验收主要是对钢结构的质量、精度和稳定性进行检查和评估，以确保其符合设计要求和使用标准。

维护则是为了保持钢结构的光洁度和防止锈蚀，需要定期进行清洁和维护工作。

总结：钢结构施工工艺流程包括施工前准备、基础工程准备、钢构件加工、钢构件组装、钢构件焊接、防腐处理、现场安装和验收与维护等环节。

这些环节相互衔接，相互影响，构成了完整的钢结构施工工艺流程。

在施工过程中，每个环节的质量都直接关系到整个钢结构的质量和使用寿命。

因此，在进行钢结构施工时，必须严格遵守工艺流程和质量控制标准，确保每一道工序都符合要求，从而制造出高质量的钢结构产品。

钢结构施工工艺流程

钢结构施工工艺流程钢结构由于其强度高、自重轻、施工速度快等优点，在现代建筑中得到了广泛的应用。

下面将详细介绍钢结构施工的工艺流程。

一、施工准备1、技术准备施工前，需要对钢结构的设计图纸进行深入研究，理解设计意图，明确施工中的重点和难点。

同时，编制详细的施工方案，包括施工顺序、施工方法、质量控制措施等。

2、材料准备根据设计要求，采购高质量的钢材。

钢材的品种、规格、性能等应符合国家标准和设计要求。

同时，准备好连接用的高强度螺栓、焊条、焊丝等材料。

3、场地准备清理施工场地，确保场地平整、坚实，具备良好的排水条件。

设置临时道路，方便施工车辆和设备的通行。

4、人员准备组织经验丰富、技术熟练的施工队伍，包括焊工、起重工、安装工等，并进行技术培训和安全教育。

5、设备准备准备好施工所需的各种设备，如起重机、电焊机、切割机等，并确保设备性能良好，能够正常运行。

二、基础施工1、测量放线根据设计图纸，对钢结构基础进行测量放线，确定基础的位置和标高。

2、基础开挖按照放线的位置和尺寸，进行基础开挖。

开挖过程中要注意控制开挖深度和坡度，避免超挖和塌方。

3、基础钢筋绑扎在基础底部铺设钢筋网，按照设计要求进行钢筋的绑扎和连接。

4、基础模板安装安装基础模板，保证模板的垂直度和平整度，以及模板的牢固性。

5、基础混凝土浇筑浇筑基础混凝土，浇筑过程中要振捣密实，避免出现蜂窝、麻面等质量问题。

6、基础养护混凝土浇筑完成后，进行养护，保持混凝土表面湿润，养护时间不少于 7 天。

三、钢结构构件加工制作1、放样和号料根据设计图纸，在钢材上进行放样和号料，确定构件的尺寸和形状。

2、切割采用气割、等离子切割等方法，对钢材进行切割，保证切割面的平整度和垂直度。

3、矫正和成型对切割后的钢材进行矫正，消除钢材的变形。

然后通过弯曲、冲压等方法，将钢材加工成所需的形状。

4、边缘加工对构件的边缘进行加工，如坡口加工、铣边等，以保证构件之间的连接质量。

5、制孔采用钻孔、冲孔等方法，在构件上制孔，孔的位置和尺寸应符合设计要求。

钢结构施工工艺及流程

钢结构施工工艺及流程钢结构施工工艺及流程一、前期准备工作1. 前期设计与图纸审核- 确保施工图纸符合相关设计规范及标准- 细化构件及节点设计，确定连接方式2. 材料采购与检验- 确定钢结构采购计划，包括型钢、焊材等 - 严格执行材料检验标准，确保质量达到要求3. 基础处理- 深入了解场地地质条件，确定基础设计方案 - 进行地面平整、土方开挖、坑底处理等工作4. 安全措施与施工方案编制- 制定工程施工方案，明确施工步骤与程序 - 安排人员进行安全教育培训，并备案二、钢结构制作1. 钢材切割与制作- 使用切割机对钢材进行切割，确保精度- 进一步加工钢材，进行打孔、焊接等工序2. 构件预装与检查- 预装构件，确保尺寸精准，连接坚固- 严格按照设计要求进行质量检查3. 防腐处理- 对钢结构构件进行除锈处理- 实施防腐涂装，保护钢结构不受环境腐蚀4. 构件标识- 为每一个构件进行标识，方便施工拼装与安装 - 记录构件信息，有助于质量跟踪与质量控制三、钢结构安装1. 施工方案准备与组织- 编制详细施工方案，安排人员与设备资源- 组织工人进行工种培训与技术交底2. 钢结构吊装- 使用吊车等设备进行钢结构的吊装与安装 - 严格控制吊装过程中的安全和精度要求3. 构件拼装与连接- 根据施工图纸和相关规定进行构件拼装- 采用焊接、螺栓连接等方式固定构件4. 检测与调整- 对安装好的钢结构进行各项检测，确保质量 - 如发现问题，及时调整修正，保证施工质量5. 钢结构防火与防腐- 进行钢结构的防火处理，确保安全可靠性 - 针对不同场合和要求进行防腐保护处理四、收尾工作1. 环境保护措施- 清理施工现场，进行垃圾分类处理- 保护周边环境，控制施工污染2. 完工验收- 完成验收前的清理整理工作- 邀请相关部门进行验收，并取得合格证明3. 维护与保养- 制定维护保养计划，定期对钢结构进行检查- 发现问题及时修复，延长钢结构的使用寿命附件：1. 钢结构施工图纸2. 钢材及焊材质量合格证明3. 施工方案书4. 工人培训记录5. 安全教育培训材料法律名词及注释：1. 建造法：指我国针对建造领域制定的法律，目的是保障建造安全2. 施工图设计规范：针对施工图设计的相关规范和要求，包括尺寸、标准等3. 焊接工艺规范：规定钢结构焊接的工艺、方法和质量要求4. 防腐涂装标准：规定钢结构防腐的涂装材料、处理方法等要求。

“钢结构”施工工艺流程

“钢结构”施工工艺流程钢结构施工工艺流程是指在钢结构建筑项目中，经过工程设计、材料采购、加工制作、运输安装、验收验收等环节，按照一定的工艺和程序，完成钢结构建筑的施工任务。

下面将详细介绍钢结构施工工艺流程。

一、工程准备阶段1.方案设计：根据建筑要求和设计要求，编制钢结构工程施工方案，包括结构布置、框架构件、连接方式等。

2.材料采购：根据设计方案，确定所需的钢材规格和数量，进行材料采购。

二、加工制作阶段1.材料验收：对采购的钢材进行验收，检查钢材的质量、规格和数量是否符合要求。

2.钢材切割：将钢材按照设计要求和尺寸进行切割。

3.钢材矫直：对切割好的钢材进行矫直，保证钢材的直度和平直度。

4.焊接加工：对切割好和矫直好的钢材进行焊接加工，包括角焊缝、对焊缝等。

5.表面处理：对焊接好的钢材进行除锈、防锈和喷涂等表面处理工作。

三、运输安装阶段1.运输准备：对制作好的钢结构构件进行装车准备，确保构件的安全运输。

2.运输：将装好的钢结构构件运输到施工现场，按照运输方案和要求进行运输。

3.安装准备：到达施工现场后，对钢结构构件进行检查，确认构件的完好无损和准备安装的状态。

4.主体安装：根据施工图纸，在基础上搭建钢结构主体，包括建立起重设备、安装竖杆、梁、柱和楼板等。

5.连接固定：在主体安装好后，进行连接固定，包括焊接连接和螺栓连接。

6.配线安装：根据建筑设计和电气布置要求，进行配线安装和电缆布线。

7.设备安装：根据设计要求，安装机电设备和管道设备。

8.防腐防水：对已经安装好的钢结构进行防腐和防水处理，确保建筑的使用寿命和安全性。

四、验收验收阶段1.完工验收：施工完成后，对钢结构建筑进行全面验收，检查施工质量和符合设计要求。

2.引渡验收：经过相关部门的验收，颁发工程竣工验收合格证书，确认钢结构建筑的合格和交付使用。

以上是钢结构施工工艺的流程，通过各个阶段的工作，能够确保钢结构建筑的施工质量和安全性。

在实际施工中，需要根据具体的项目情况进行调整和补充。

“钢结构”施工工艺流程

“钢结构”施工工艺流程钢结构作为一种广泛应用于建筑领域的结构形式，具有强度高、重量轻、施工速度快等优点。

下面我们就来详细了解一下钢结构的施工工艺流程。

一、施工准备在正式施工之前，需要进行充分的准备工作。

首先是技术准备，包括熟悉施工图纸、制定施工方案、进行技术交底等。

施工人员要对钢结构的设计要求、节点构造、施工工艺等有清晰的了解。

其次是材料准备，根据设计要求采购钢材、焊接材料、螺栓等构配件，并对其进行质量检验。

钢材的品种、规格、性能等应符合国家现行产品标准和设计要求，要有质量合格证明文件。

然后是现场准备，平整施工场地，修筑临时道路，搭建临时设施，为施工创造良好的条件。

同时，还要根据施工需要配备相应的施工机械和设备，如起重机、电焊机、切割机等，并对其进行调试和维护。

二、基础施工钢结构的基础通常采用混凝土基础，其施工流程包括测量放线、土方开挖、垫层浇筑、钢筋绑扎、模板安装、混凝土浇筑、基础养护等。

测量放线要根据设计图纸确定基础的位置和尺寸，放出基础的开挖线。

土方开挖要按照设计要求的深度和坡度进行，避免超挖和扰动基底土。

垫层浇筑要保证垫层的平整度和厚度，为后续施工提供良好的基础。

钢筋绑扎要按照设计要求进行，保证钢筋的规格、数量、间距等符合要求。

模板安装要牢固、平整，接缝严密，防止漏浆。

混凝土浇筑要分层振捣密实，避免出现蜂窝、麻面等质量问题。

基础养护要及时，保持混凝土表面湿润，养护时间不少于 7 天。

三、钢结构构件制作钢结构构件的制作在工厂进行，包括下料、切割、矫正、钻孔、焊接、除锈、涂装等工序。

下料要根据设计图纸和材料规格，合理确定构件的尺寸和形状，采用气割、剪切等方法进行切割。

切割后的钢材要进行矫正，消除钢材的变形和残余应力。

钻孔要根据设计要求的位置和孔径进行，保证孔的精度和质量。

焊接是钢结构构件制作的关键工序，要选择合适的焊接方法和焊接材料，保证焊缝的质量和强度。

焊接后要对焊缝进行检查和探伤，确保焊缝无缺陷。

钢结构施工工艺流程(完整版)

钢结构施工工艺流程(完整版)一：钢结构施工工艺流程(完整版)1. 前期准备1.1 调查阶段1.1.1 场地调查1.1.2 地质勘查1.1.3 设计要求评估1.1.4 方案确定1.2 施工准备1.2.1 材料准备1.2.2 设备准备1.2.3 人员组织1.2.4 施工计划制定2. 地基处理2.1 土地平整2.2 地基处理方案选择2.2.1 地基强化2.2.2 地基加固2.2.3 地基处理资料2.3 地基施工2.3.1 挖土施工2.3.2 固定地基处理材料2.3.3 地基处理验收3. 钢结构安装3.1 钢结构材料验收3.1.1 钢材验收3.1.2 连接件验收3.2 钢结构预制3.2.1 钢构件预制3.2.2 衔接件制造3.2.3 钢结构成品保护3.3 钢结构组装3.3.1 设备、工具准备 3.3.2 搭设起重设备 3.3.3 钢结构吊装3.3.4 钢结构定位3.3.5 钢结构连接3.4 焊接工艺3.4.1 焊接材料选择 3.4.2 焊接设备准备 3.4.3 焊接方法3.5 钢结构防腐3.5.1 防腐材料选择 3.5.2 防腐工艺流程3.5.3 防腐验收4. 装饰装修4.1 防火涂料施工4.2 玻璃幕墙安装4.3 室内装修4.3.1 空调安装4.3.2 墙面装修4.3.3 地面装修4.3.4 电气线路布置5. 竣工验收5.1 安全检查5.2 施工质量检查5.3 设备调试5.4 相关手续办理附件：1. 钢结构施工图纸2. 设计方案文件3. 钢材、连接件材质检测报告4. 地基处理验收报告5. 焊接工艺规程法律名词及注释：1. 土地平整：将工地土地表面进行整平处理，提供施工基础。

2. 地基强化：使用某种方法对地基进行强化，提高地基承载力。

3. 地基加固：使用某种方法对地基进行加固，增加地基稳定性和抗震性能。

4. 施工计划制定：制定详细的施工进度计划，明确施工工作时间和工序。

5. 防腐材料选择：选择符合相关标准和要求的防腐材料。

钢结构工程施工工序

钢结构工程施工工序一、前期准备工作1.施工方案确定在进行钢结构工程施工前，施工单位需制定详细的施工方案，包括施工组织设计、安全技术措施、施工进度计划等内容。

2.材料准备根据设计要求和工程计划，采购所需的钢材、焊接材料、螺栓等施工材料，确保施工所需的材料质量符合标准要求。

3.场地清理对施工现场进行清理，清除杂物和障碍物，确保施工区域的整洁和安全。

4.施工设备租赁租赁所需的吊装设备、焊接设备等施工设备，确保施工设备的性能稳定和安全可靠。

5.施工人员培训对参与钢结构工程施工的人员进行培训，包括安全操作规程、施工工艺要求、质量检验标准等内容，确保施工人员具备必要的技能和知识。

二、基础施工工序1.基础验收在进行钢结构安装前，需要对基础进行验收，确认基础的强度和稳定性符合要求。

2.基础浇筑根据设计要求，对基础进行浇筑，确保基础的质量和标高符合要求。

3.支撑架设在基础完成后，搭建支撑架，保证钢结构安装过程中的稳定性和安全性。

三、钢结构安装工序1.搭建脚手架在进行钢结构安装前，需要搭建脚手架，为施工人员提供安全的工作环境。

2.钢结构安装按照设计图纸要求，进行钢结构的安装，包括柱、梁、桁架等零部件的连接和固定。

3.焊接工序对钢结构进行焊接，确保连接部位的强度和密封性符合要求，同时注意焊接工艺的控制，防止焊接过程中产生裂纹和变形。

4.验收工序对钢结构的安装和焊接进行验收，确认安装质量符合设计要求，进行必要的修正和调整。

四、涂装工序1.防锈处理对钢结构表面进行除锈处理，清除铁锈和杂质，确保涂装效果和耐久性。

2.底漆涂装在进行涂装前，先施加底漆，增强钢结构的表面附着力和防腐性能。

3.面漆涂装根据设计要求，选择合适的面漆进行涂装，保证钢结构的表面平整、光滑和耐候性好。

五、收尾工序1.清理现场在施工完成后，对施工现场进行清理，清除杂物和废料，保持现场整洁。

2.工程验收进行工程验收，确认钢结构工程的施工质量和完工情况符合设计要求。
