干扰-子帧配比不同导致掉话分析和问题处理

子帧配比不同导致掉话分析和问题处理1 现象描述室分系统，电梯门口天花板上有一个天线，主要覆盖电梯门口的信号（PCI=500，图中圆圈即为天线位置，PCI为500的小区覆盖电梯门口和1F-10F），测试时所在楼层为14楼，楼层内的信号由另外一个小区覆盖（PCI=501）。

除电梯口前通道外，整层楼的信号都比较强RSRP在-60~-75之间，SINR>24，室分打点测试时，一旦路过电梯口，特别是在电梯口天线下，RSRP会降低到-141，SINR也会降到-10，出现掉线的情况。

测试的时候两部终端同时测试，一部上行，一部下行。

2 告警信息无3 原因分析1、初步分析认为可能是RS功率设置过大导致干扰。

因为整层楼的室内区域比较小（在30平米左右），两个小区存在交叠覆盖，产生相互干扰。

所以首先将PCI为500的小区的RS功率降低3dB，发现掉话的情况同样存在，证明和RS功率关系不大；2、继续分析是否两个小区之间的相互邻区漏配了，导致掉话。

后经查看信令发现终端并不存在MR上报不处理的情况，并且后台核查邻区配置后确定两个小区的双向邻区均已经配置，则排除邻区漏配问题。

3、由于初步简单分析并没有查到原因，所以后面进行更详细的分析。

4 处理过程1、首先确定掉话问题，根据测试的结果显示，在电梯厅门口RSRP会突然陡降，然后掉话；2、排除邻区漏配的原因。

邻区已配置且参数配置正确，可排除邻区漏配导致掉话的情况。

因为刚开站，参数都是按照规划参数进行配置的，没有仔细的核查所有的参数配置；3、排除设备告警方面的原因。

核查操作日志，设备故障，告警和外部事件进行核查，没有设备故障，之前的告警也已经消除，没有发现问题；4、排除上行干扰原因。

由于之前的步骤都没有查出问题，所以接着就怀疑是不是因为存在干扰，所以进行了NI跟踪，结果是环境很干净，干扰问题排除；5、核查网规网优参数。

在核查的时候，就发现了一个问题，PCI为500的小区配置的子帧配比为SA1（2:2），而PCI为501小区配置的子帧配比为SA2（3:1），由于PCI为500的小区不光覆盖电梯门口，同时也覆盖1楼至10楼，而7楼为提高上行速率，修改了子帧配比。

电磁干扰导致磁共振图像伪影故障案例分析

维修工程188 ZHONGGUO YIXUEZHUANGBEI中国医学装备2023年8月第20卷第8期 China Medical Equipment 2023 August V ol.20 No.8*基金项目：重庆市技术创新与应用发展专项(cstc2020jscx-sbqwX0012)“区域(涪陵、南川、武隆)国产医疗器械应用与评价”①重庆大学附属涪陵医院医学装备科重庆 408000②陆军军医大学第二附属医院医学工程科重庆 400000③重庆市涪陵区妇幼保健院信息统计科重庆 408000*通信作者：*******************作者简介：石胜陵，男，(1970- )，本科学历，高级工程师，从事大型医疗设备的质量控制和维护保养工作。

[文章编号] 1672-8270(2023)08-0188-03 [中图分类号] R445.2 [文献标识码] BCase study of magnetic resonance image artifact failure caused by electromagnetic interference/SHI Sheng-ling, CHONG Yin-bao, SHI Sheng-hua//China Medical Equipment,20(8):188-190.[Abstract] Magnetic resonance image artifact failures from electromagnetic compatibility (EMC) issues are increasingly frequent and complex in magnetic resonance equipment. Detailed analysis of electromagnetic interference sources, coupling paths, sensitive components and solutions of magnetic resonance equipment were presented through typical cases to provide reference for installation, maintenance, quality control and management of magnetic resonance systems.[Key words] Electromagnetic compatibility (EMC); Magnetic resonance imaging (MRI); Image artifact; Case study; Quality control[First-author’s address] Department of Medical Engineering, Chongqing University Fuling Hospital, Chongqing 408000, China.[摘要] 电磁兼容性(EMC)问题引起的磁共振图像伪影故障在磁共振设备中日益频繁和复杂，通过详细分析典型案例中磁共振成像(MRI)设备的电磁干扰源、耦合途径、敏感部件等故障原因，提出解决方案，以避免MRI设备伪影故障的发生。

MR覆盖质量较差

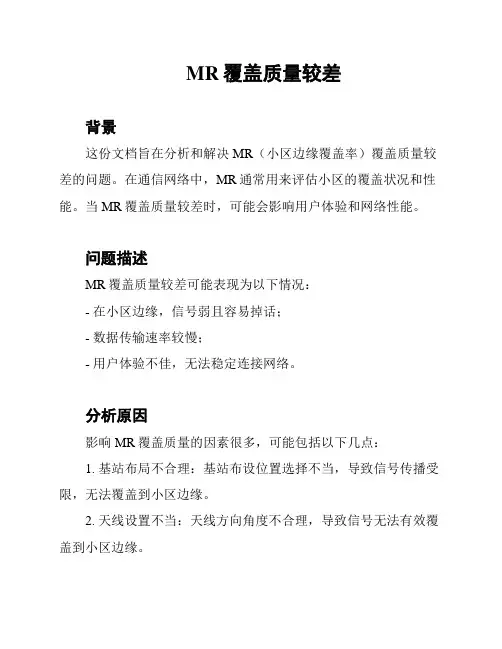

MR覆盖质量较差背景这份文档旨在分析和解决MR（小区边缘覆盖率）覆盖质量较差的问题。
