生活垃圾机械炉排焚烧炉技术介绍..
焚烧炉技术方案
焚烧炉技术方案一、引言焚烧炉技术是一种处理固体废物的方法，经过燃烧将废物转化为能量和渣滓，从而实现废物的有效处置。
本文将就焚烧炉技术的原理、应用和优势进行探讨。
二、焚烧炉技术原理焚烧炉技术利用高温将固体废物燃烧，其中氧气是供给燃烧反应所必需的。
燃烧过程中，废物中的有机物会被氧化成水蒸气和二氧化碳，并释放出热能。
在适当的操作控制下，焚烧炉还可以回收能源，如热能和电能。
三、焚烧炉技术应用1. 固体废物处理：焚烧炉技术能够处理各类固体废物，如生活垃圾、医疗废物、工业废渣等，有效减少废物对环境的影响。
2. 能源回收利用：焚烧炉可以将废物燃烧产生的热能转化为蒸汽或热水，用于供暖或发电。
3. 有害物质处理：某些固体废物中可能含有有害物质，焚烧炉能够将这些有害物质转化为无害的渣滓，减少对环境和健康的危害。
四、焚烧炉技术的优势1. 减少废物体积：焚烧炉技术经过燃烧将废物转化为渣滓，大大减少了废物的体积。
2. 能源回收利用：焚烧炉可将废物燃烧产生的能源转化利用，减少对传统能源的依赖。
3. 环境友好：通过恰当的控制和处理，焚烧炉技术能够有效减少废气和废水的排放，保护环境。
4. 安全可靠：焚烧炉工艺经过多年发展和优化，安全控制设备完善，操作稳定可靠。
五、焚烧炉技术方案案例以某城市垃圾焚烧发电工程为例，该工程采用先进的焚烧炉技术，实现了垃圾的高效处理和能源回收利用。
该工程主要步骤包括：1. 垃圾存放和运输：将垃圾按照分类和规定要求存放，并采用密封的运输方式，防止二次污染。
2. 炉膛燃烧：将垃圾送入焚烧炉，经过高温燃烧将废物转化为热能和渣滓。
3. 能源回收利用：热能通过热交换器转化为蒸汽，驱动汽轮机发电，产生电能。
4. 渣滓处理：焚烧后得到的渣滓经过处理，如磁选、脱水等，转化成可回收物和填埋物。
5. 废气处理：通过烟气净化设备，对燃烧过程中产生的废气进行除尘和脱硫处理，达到环保要求。
六、总结焚烧炉技术作为一种现代化的废物处理方法，具有很大的潜力和优势。
炉排炉技术
机械炉排炉机械炉排炉是以机械式的炉排块构成炉床，靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，炉温维持在850℃～950℃，垃圾进入炉内与热空气接触、升温、干燥、着火、燃烬。
一般情况下，燃烧发出的热量可以维持炉温，垃圾热值偏低的情况下，需要喷入燃料油作为辅助燃料。
机械炉排炉是目前世界上技术成熟、处理规模较大的生活垃圾焚烧炉，在欧美等国家得到广泛使用，单台最大处理量已经达到1200t/d。
炉排炉的优点：▪单台炉的处理量大，国内目前已有800t/d的焚烧炉在运行。
▪垃圾在炉内分布均匀，料层稳定，燃烧完全。
运行时可视炉内垃圾焚烧状况调整。
▪可调节炉排转速，控制垃圾在炉内的停留时间，使其燃烬。
▪由于鼓风机压头小，风机所需功率小，故动力消耗少。
▪因为垃圾在炉排上燃烧，而且不掺燃煤，所以烟气中粉尘含量低，减轻了除尘器的负担，降低了运行成本。
▪炉排炉具有进料口宽，适合我国的生活垃圾分类收集规范化程度差的特点，无需对垃圾分选和破碎；采用层燃方式，烟气净化系统进口粉尘浓度低，降低了烟气净化系统和飞灰处理费用；一般情况下，无需添加辅助燃料即可维持燃烧温度850℃2秒以上。
炉排炉的缺点：▪由于活动炉排和固定炉排等关键部件由耐热合金钢制造，所以设备造价较高。
▪由于燃烧速度慢，炉床的负荷小，所以炉子的体积较大，厂房面积增大。
同时炉体散热损失增加。
机械炉排炉早期在煤的燃烧中得到广泛应用，后期在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。
机械炉排炉炉排一般分为干燥段、燃烧段和燃烬段等。
生活垃圾直接接触在炉排上，同时靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，垃圾进入炉内各分区与热空气接触并依次历经升干燥、挥发、燃烧、燃烬等各个阶段。
炉膛温度维持在850℃～950℃，一般情况下，燃烧发出的热量可以维持炉温。
机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用最广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。
垃圾焚烧炉的型式、工作原理及各设备概况
二级空预器←———锅炉汽包饱和蒸汽，是高压蒸汽。 1#2#炉各增加一组高压侧空预器
▲出口温度：160℃左右 ▲作用：提高一次风温，对炉排上垃圾进行预热、干燥、助燃。
焚烧—余热炉各设备的作用概述
焚烧—余热炉各设备的作用概述
▲弹簧式安全门结构示意图
炉排系统设备结炉排构、料床输送的控制操作
垃圾焚烧处理系统的关键设备是焚烧炉，焚烧炉经过100多年历史的发展， 借助新技术手段，垃圾的焚烧技术得到不断完善。虽然垃圾焚烧炉是在煤炉的基 础上演变而成，但由于垃圾成份复杂以及热值变化较大，垃圾的燃烧系统及垃圾 焚烧炉的炉体结构也有很大的变化。垃圾的主要特性是水份高、灰分高、热值低， 物理成份复杂，含有腐败性有机物及有害物质。焚烧炉的设计必须充分考虑到垃 圾在炉内停留时间、燃烧温度、烟气在炉内的停留时间及紊流，从而达到完全燃 烧、控制恶臭及抑制二噁英的产生。
焚烧—余热炉各设备的作用概述
●余热炉系统各设备的作用 为卧式单汽包自然循环水管锅炉，位于焚烧炉上部，主要由水冷壁管、汽包、下降管、
集箱、蒸发受热面、过热器以及省煤器等组成。是锅炉的本体部分，即“锅”的部分。其 中水冷壁管、汽包、下降管和集箱等受压部件组成封闭式回路，锅炉中的水或汽水混合物 在这个回路中利用上升管﹙水冷壁管﹚中汽水混合物的密度小，重量轻，下降管中水的密 度大，重量大，形成压差，导致锅炉的水自然流动而循环，所以也叫锅炉水循环。锅炉的 结构不同，循环回路的数量也不一样。这部分是锅炉的蒸发设备，它的主要任务是吸收燃 烧所释放的能量，把具有一定压力的饱和水加热成饱和蒸汽的过程。 蒸发受热面管、过热器等是锅炉的蒸发受热面部分，饱和蒸汽在这部分进一步加热，产生 出具有一定压力和温度的过热蒸汽，送入汽轮机做功。
机械式炉排炉的介绍
3、整个炉排系统有四根拉杆悬吊，有效减少热位移； 4、炉排冷却方式为风冷，针对热值垃圾可改为水冷。
各式炉排炉介绍
国内主要炉排厂商
1、杭州新世纪/伟明公司二段式炉排 2、三峰卡万塔SITY2000炉排 3、光大环保公司炉排 4、深圳绿色动力三驱动炉排 5、康恒VonRoll往复式机械炉排
率低； 5、预热利用率高，技术成熟，设备年运行时间≥8000小时。
各式炉排炉介绍
三、各式炉排炉介绍
各式炉排炉介绍
国外主要炉排厂商
1、丹麦韦伦（Volund） 2、德国马丁（Martin） 3、吉宝西格斯（KSBE） 4、日本三菱重工——源自德国马丁 5、日本日立造船——源自瑞士冯诺 6、日本JFE——源自丹麦韦伦 7、日本荏原——源自意大利（db） 8、日本田熊SN型炉排 9、德巴FBE炉排炉 10、意大利英波基洛公司STEINMULLER炉排炉
机械式炉排炉的介绍
中科实业集团（控股）有限公司
CHINA SCIENCES GROUP (HOLDING) CO.,LTD.
目录
目录
一、国内生活垃圾处理现状 二、机械式炉排炉垃圾焚烧工艺介绍 三、各式炉排炉介绍 四、炉排炉的对比
国内生活垃圾处理现状
一、国内生活垃圾处理现状
国内生活垃圾处理现状
随着城市化进程的加快及人民生活水平的提高，城镇生 活垃圾加速增加，引起的环境污染问题越来越严重。目前， 我国城市生活垃圾堆存量已超过80亿吨，占地80多万亩，且 以在每年5%~8%的速度增长。
性； 4、中间隔板产生二次回流充分燃烧，对干燥段具有较强的辐射
机械炉排式生活垃圾焚烧炉炉排专利技术综述
机械炉排式生活垃圾焚烧炉炉排专利技术综述炉排是机械炉排式生活垃圾焚烧炉最核心的组件，文章通过对相关领域专利文献收集、标引和梳理，分析了国内外机械炉排相关专利的申请量变化趋势，作者在文章中著重分析了机械炉排的演进路线、专利技术在原创国的分布以及国外垃圾焚烧炉排技术主要申请人及其主要特点。
标签：生活垃圾；焚烧；炉排；主要申请人；专利引言机械炉排式生活垃圾焚烧炉形式多种多样，其使用占垃圾焚烧市场总量的80%以上。
该类炉型技术成熟，运行稳定、可靠，适应性广，可直接燃烧大部分垃圾，特别是应用于大规模垃圾集中处理，可使垃圾焚烧发电或供热。
炉排是机械炉排式生活垃圾焚烧炉最核心的组件，通常作为其厂家的专利技术。
炉排主要分为：滚动炉排、链条炉排、往复炉排等，其中，往复炉排分为顺推倾斜往复、逆推倾斜往复炉排等。
1 专利申请量变化趋势机械炉排式生活垃圾焚烧炉的炉排的专利申请最早出现在20世纪60年代初，其炉排等方面的技术逐渐有了现在的形式。
自20世纪70年代，随着烟气处理技术和焚烧设备的发展，促使垃圾焚烧技术进入成熟阶段。
随着人们物质水平的提高，垃圾中可燃物、易燃物的含量增多，即提高了垃圾的热值，为应用和发展生活垃圾焚烧技术提供了条件，这一阶段机械炉排式生活垃圾焚烧炉作为主要焚烧炉代表之一，其炉排技术也获得迅速发展，炉排技术的全球申请量稳步增长。
进入20世纪90年代以来，随着对二恶英、呋喃等焚烧废气中的有害物质给健康造成危害的进一步认识，各国开始注意焚烧废气排放控制及污染治理研究，焚烧设备及其控制技术也随着科学技术的不断进步而不断完善，炉排技术的全球申请量出现了大幅度的增长。
20世纪80年代，中国设立专利法，因此这一时期的炉排专利申请量极少。
90年代，我国随着生产的快速发展和经济的复苏，已渐渐步入城市生活垃圾高产国的行列，一方面引进国外垃圾焚烧技术和设备，一方面结合我国实际情况，消化国外先进技术，开始着力发展我国垃圾焚烧技术和设备。
生活垃圾焚烧系统简介

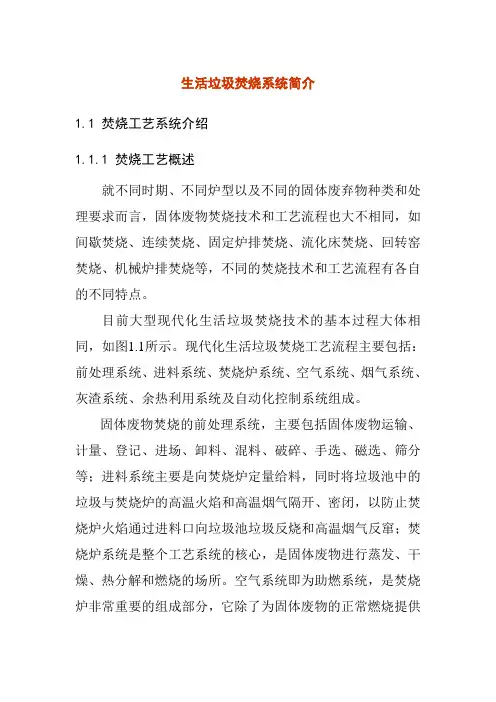

生活垃圾焚烧系统简介1.1 焚烧工艺系统介绍1.1.1 焚烧工艺概述就不同时期、不同炉型以及不同的固体废弃物种类和处理要求而言，固体废物焚烧技术和工艺流程也大不相同，如间歇焚烧、连续焚烧、固定炉排焚烧、流化床焚烧、回转窑焚烧、机械炉排焚烧等，不同的焚烧技术和工艺流程有各自的不同特点。
目前大型现代化生活垃圾焚烧技术的基本过程大体相同，如图1.1所示。
现代化生活垃圾焚烧工艺流程主要包括：前处理系统、进料系统、焚烧炉系统、空气系统、烟气系统、灰渣系统、余热利用系统及自动化控制系统组成。
固体废物焚烧的前处理系统，主要包括固体废物运输、计量、登记、进场、卸料、混料、破碎、手选、磁选、筛分等；进料系统主要是向焚烧炉定量给料，同时将垃圾池中的垃圾与焚烧炉的高温火焰和高温烟气隔开、密闭，以防止焚烧炉火焰通过进料口向垃圾池垃圾反烧和高温烟气反窜；焚烧炉系统是整个工艺系统的核心，是固体废物进行蒸发、干燥、热分解和燃烧的场所。
空气系统即为助燃系统，是焚烧炉非常重要的组成部分，它除了为固体废物的正常燃烧提供必需的助燃氧气外，还有冷却炉排、混合炉料和控制烟气气流等作用。
烟气系统是固体废物焚烧炉系统的主要污染源，设置烟气系统的目的是去除烟气中的大量颗粒状污染物质和气态污染物质，使达到国家有关排放标准的要求，最终排入大气[6]。
图1.1生活垃圾焚烧工艺流程图1.1.2 焚烧炉炉型的分类焚烧炉按炉型可分为炉排炉、流化床炉和回转窑炉等类型。
(1)炉排型焚烧炉炉排型焚烧炉形式多样，其应用占全世界垃圾焚烧市场总量的80%以上。
该炉型最大优势在于技术成熟，运行稳定、可靠，适用范围广，绝大部分固体垃圾不需要任何预处理可直接进炉燃烧，尤其应用于大规模垃圾集中处理。
如图1.2为各种机械炉排示意图。
(2)回转窑焚烧炉回转窑焚烧炉是一种成熟的技术，如果待处理的垃圾中含有多种难燃烧的物质，或垃圾的水分变化范围较大，回转窑是唯一理想的选择。
回转窑可处理的垃圾范围广，特别是在工业垃圾的焚烧领域应用广泛。
机械炉排式生活垃圾焚烧炉技术分析
机械炉排式生活垃圾焚烧炉技术分析机械炉排式垃圾焚烧发电技术具有多种优点，适宜大规模处理未经分类的高热值城市生活垃圾。
本文介绍了机械炉排式焚烧炉的国内外技术现状、发展趋势和分类，总结分析了常用机械炉排式焚烧炉的主要技术特点；详述了5种常用机械炉排式生活垃圾焚烧炉的工作原理，并对其功能开展技术分析和比照。
这对于机械炉排式生活垃圾焚烧炉的设计、应用、研发和性能优化等具有重要的参考价值。
20**年，我国城市生活垃圾的生产量已达1.9亿t,并仍以8%左右的速度递增，与日俱增的城市生活垃圾已经成为困扰城市发展、污染城市环境、影响居民生活的社会问题。
传统的填埋、堆肥等垃圾处理工艺已经不能满足日常垃圾处理的要求，有效实现垃圾减量化、无害化和资源化的垃圾焚烧处理工艺是目前解决垃圾围城问题的首选方案。
1机械炉排式焚烧炉技术现状机械炉排式垃圾焚烧发电技术具有处理量大、运行可靠度较高、处理周期短、减量化显著、无害化彻底以及可回收垃圾焚烧余热等优点，适宜大规模处理未经分类的高热值城市生活垃圾。
在全球已建的2300多座生活垃圾焚烧发电厂中，机械焚烧炉使用率在80%以上，是目前国内外城市生活垃圾焚烧发电处理的最正确处理方式。
1.1国外发展现状机械炉排焚烧技术起源于欧洲和美国，在垃圾焚烧领域得到广泛利用，已成为垃圾焚烧的主要炉型，通过多年的积累，单台最大处理量已经到达1200t∕d o德国马丁和日本三菱公司、日立造船和德国斯坦米勒公司、比利时西格斯焚烧发电设备的技术水平均处在世界前列，其产品具有燃烧稳定、自动化程度高、燃烧充分的特点。
1.2国内发展现状国内生产制造机械炉排焚烧发电设备的企业主要有** 三峰、光大国际和绿色动力等，但单台焚烧炉处理规模相对较小，而且燃烧效果不甚理想。
国内大型千吨以上级垃圾焚烧发电厂以引进国外技术和设备为主，需要花费大量外汇引进技术和垃圾焚烧炉等核心设备，但设备费及运行成本均较高，而且其对我国城市混合收集的生活垃圾低热值、高水分等特点适应性低。
机械式炉排炉的介绍ppt课件
各式炉排炉介绍
1、丹麦韦伦（Volund）
14
各式炉排炉介绍
韦伦垃圾焚烧炉炉排特点：
1、炉排采用模块化设计，炉排向纵向和上升方向运动同时向前 推送垃圾，非常适合连续高效地焚烧成分复杂的生活垃圾；
2、针对负荷较大，温度较高运行条件的阶梯式炉排设计，能有 效且稳定地运行，确保最少的停机维修次数；
如何无害化处理垃圾 ，解决垃圾包围城市，垃圾污染 环境等问题以越来越多的引起国家和民众的关注。
1989~2009年各年全国垃圾清运总量（百万吨/年） 4
国内生活垃圾处理现状
北京市垃圾成分特性
武汉市垃圾成分特性
特点： 1、多成分和多形态； 2、高水分和高挥发性； 3、低热值和低固碳性。
上海市垃圾成分特性
3、炉排列与列之间的错位移动可以产生纵向和向上运动，能有 效搅动垃圾，保证新进和未燃垃圾暴露在燃烧空气中并进行 加热；
4、特殊的二次风布置能使燃烧产生的高温烟气对垃圾干燥区产 生强烈的热辐射，以加快垃圾的干燥和点火过程。
2、德国马丁（Martin）
17
各式炉排炉介绍
机械式炉排炉的介绍
1
目录
目录
一、国内生活垃圾处理现状 二、机械式炉排炉垃圾焚烧工艺介绍 三、各式炉排炉介绍 四、炉排炉的对比
2
国内生活垃圾处理现状
一、国内生活垃圾处理现状
3
国内生活垃圾处理现状
随着城市化进程的加快及人民生活水平的提高，城镇生 活垃圾加速增加，引起的环境污染问题越来越严重。目前， 我国城市生活垃圾堆存量已超过80亿吨，占地80多万亩，且 以在每年5%~8%的速度增长。
3、一次风从活动炉排和固定炉排之间及设置在炉排片上的通风 孔均匀地吹入，进行炉排冷却和助燃；
炉排炉技术介绍-2013年10月
设置两个阶梯，采用足 够的炉排面积，使垃圾 在炉内翻滚并燃烧； 采用四个驱动单位：一 个在干燥阶段，二个在 燃烧阶段，再一个在燃 烬阶段。因此，通过调 整各独立驱动单位的速 度，能控制垃圾和灰层 的厚度。
典型炉排炉-杭州新世纪
典型炉排炉-杭州新世纪 主要技术特点
逆推炉排与顺推炉排相 结合 活动炉排片与固定炉排 片以 行为单位交替布 置 两段炉排之间设置一定 的落差 逆推炉排传动布置在给 料器下方，顺推炉排传 动布置在炉排列两侧
剪切刀
典型炉排炉-日立造船 主要技术特点
典型的顺推炉排 炉排分为三段，两段之间 设置一定的落差 活动炉排片与固定炉排片 以列为单位交替布置，活 动炉排片列做往复的顺推 运动 所有炉排列之间设置一定 间隙（间隙数较多） 燃烧段炉排设置剪切刀
主要应用业绩
典型炉排炉-日本杰富意
典型炉排炉-日本荏原
典型炉排炉-德国巴布高科
典型炉排炉-德国诺尔克尔茨
结束语
谢谢大家
Thank you
机械炉排式生活垃圾焚烧炉
—技术介绍
主要内容 技术简介
工艺流程
技术特点
技术分类
典型产品
技术分类 生活垃圾焚烧炉按照燃烧方式的不同分为机械 炉排式、流化床式、回转窑式等几类主要技术。 层状燃烧方式的机械炉排式生活垃圾焚烧炉以 其独特的技术特点和丰富的结构形式在国内外得 到了广泛推广，其应用量占全世界垃圾焚烧市场 总量的80%以上，已成为国际上垃圾焚烧处理的 主选技术。
主要应用业绩
温州东庄 福建晋江 福建福清 福建南安 江苏吴江 浙江舟山 江苏徐州 福建晋江 湖北黄石
●●●
225d/t×1 250d/t×1 300d/t×2 300d/t×1 350d/t×2 350d/t×2 400d/t×3 400d/t×2 400d/t×2
炉排炉技术
机械炉排炉机械炉排炉是以机械式的炉排块构成炉床，靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，炉温维持在850℃～950℃，垃圾进入炉内与热空气接触、升温、干燥、着火、燃烬。
一般情况下，燃烧发出的热量可以维持炉温，垃圾热值偏低的情况下，需要喷入燃料油作为辅助燃料。
机械炉排炉是目前世界上技术成熟、处理规模较大的生活垃圾焚烧炉，在欧美等国家得到广泛使用，单台最大处理量已经达到1200t/d。
同时炉体散热损失增加。
机械炉排炉早期在煤的燃烧中得到广泛应用，后期在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。
机械炉排炉炉排一般分为干燥段、燃烧段和燃烬段等。
生活垃圾直接接触在炉排上，同时靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，垃圾进入炉内各分区与热空气接触并依次历经升干燥、挥发、燃烧、燃烬等各个阶段。
炉膛温度维持在850℃～950℃，一般情况下，燃烧发出的热量可以维持炉温。
机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用最广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。
著名的日本三菱、比利时西格斯（SEGHERS）、法国ALSTOM(其SITY2000焚烧技术已被德国马丁公司收购)、德国DBA、日本田熊、日本日立造船等均开发、制造出应用于中国的大型炉排炉，如：广州李坑一期、深圳清水河、中山长青等垃圾焚烧发电厂（日本三菱逆推式炉排炉）、深圳盐田、、段，残留可燃物通过同样的逆推方式送回燃烧区，继续燃烧，使燃烧更充分。
c）从干燥到燃烧过程均在逆推炉排上进行，所以炉排的效率较高。
d）由于垃圾层能充分搅拌，因此料层非常平整，燃烧状态稳定。
2）西格斯（SEGHERS）炉排炉比利时西格斯炉排是由不同炉排组件（或称单元）组成的倾斜往复阶梯式多级炉排。
每个标准炉排单元都有3种炉排形式：滑动炉排，翻动炉排，固定炉排。
生活垃圾焚烧炉炉排技术及其应用
日立造 船 炉 排 属 于顺 推 炉排 ，炉 排 片 为 纵 向 分布 ． 固定 炉排 列 与活 动 炉 排 列 交 错 布 置 ， 列 炉 每 排 片 由多 块 相 互 搭 接 的 炉排 片构 成 。炉 排 纵 向分 为干 燥 段 、 烧 段 和燃 烬 段 三 段 ， 燃 每段 之 间设 置 一 定 的 落差 ，每 段 炉 排 尾 部设 置 独立 的 液压 驱 动装
表 １ 国外 引进 炉 排 炉 技 术在 中 国大 陆 部 分 应 用情 况
项 目名 称 ｆ 型工 厂） 典
重 庆 同 兴 垃 圾 焚烧 发 电 厂 深 圳 盐 田垃 圾 焚烧 发 电厂
炉 排炉 技 术
德 国马 丁 ＳＴ ０ ０炉 排炉 Ｉ Ｙ２ ０ 比利 时 西格 斯 炉 排 炉
为 主要 和 首 选 的 处理 方 式 。 点 介 绍 目前 国 内 主要 应用 的机 械 炉 排 式 生 活 垃圾 焚 烧 炉 的 炉 排 技 术 及其 特 点 ， 提 出 重 并 了炉 排 炉 的 引进 技 术 国产 化 和 自主 产业 化 研 发 的 发 展 方 向 。 关 键 词 ： 圾 焚 烧 ： 械 炉 排 式 焚烧 炉 ： 排 技 术 垃 机 炉
片头 部设 置凸 台 ． 凸台后斜 面上 布置 风孑 ， Ｌ 一次风 燃 烧空 气通 过炉 排片底 部 由风孔进 入 炉膛 ，相邻炉 排
片之 间无缝 隙 和相对 运动 ， 阻碍 炉灰漏 到 炉排下 ； 炉 排面尾 部设 置液 压驱 动 的料 层调 节挡板 ，根据燃 烧
情况 调整料 层厚 度 。
图 １ ＳｌＹ２ Ｏ Ｔ Ｏ Ｏ炉 排 技 术
的两 侧 。
２５ 日本 田 熊 炉 排 技 术 ．
生活垃圾机械炉排焚烧炉技术综述
生活垃圾机械炉排炉焚烧技术综述姓名：宁国东班级：14040302学号：2011040403072教师：李彦龙生活垃圾机械炉排炉焚烧技术综述沈阳航空航天大学1我国生活垃圾概况 (2)1.1我国城市生活垃圾特性 (3)1.1.1城市生活垃圾物理成分 (3)1.1.2城市生活垃圾化学成分 (3)1.2垃圾焚烧处理概况 (4)2机械炉排焚烧炉技术 (4)2.1机械炉排焚烧炉 (5)2.2机械炉排焚烧炉的重要组成部分及相关技术 (6)2.2.1垃圾进料装置 (6)2.2.2炉排 (7)2.2.3炉膛 (8)2.2.4燃烧空气系统 (8)2.3几种主要的机械炉排炉简介 (9)3炉排炉的优缺点及国内应用时出现的问题 (13)3.1炉排炉的优点 (13)3.2炉排炉的缺点 (13)3.3炉排炉在国内应用时出现的问题 (13)生活垃圾机械炉排炉焚烧技术综述1我国生活垃圾概况我国城市生活垃圾处理起步于80年代后期，其后，先后制定了不少相关标准。
在1990年前，全国城市垃圾处理率还不足2％。
进入90年代以后，我国城市垃圾处理水平不断提高。
1999年，我国设市城市为668座，1999年全国城市年清运城市垃圾1.14亿吨，共有垃圾处理厂（场）696座，垃圾处理能力达到27.68万吨/日，垃圾处理率63.4％{1}。
在1986－1999年期间，城市垃圾清运量年平均增长率为6．5％，城市垃圾量的增长与城市人口增长基本同步。
从近10年来我国城市垃圾处理所发生的变化可以看出，城市垃圾取得的成绩和进步是明显的，特别是先进的垃圾处理技术开始逐步得到应用。
例如，在近几年建设的许多填埋场中，为提高填埋场的防渗水平，采用高密度聚乙烯膜作为防渗材料；为提高填埋作业效率，一些大型的填埋场采用了填埋压实机；一些城市如杭州、广州、深圳等的填埋场开始对填埋气体进行回收利用，1998年10月，我国第一个填埋气体发电厂在杭州天子岭填埋场建成发电，1999年6月广州大田山利用填埋气体发电的一台机组投入运行，这些项目的实施，为我国填埋场填埋气体的开发利用奠定了基础。
炉排式垃圾焚烧炉ACC自动燃烧技术
炉排式垃圾焚烧炉ACC自动燃烧技术贾勋慧，许润，鲁勋，陈亮（浙江中控技术股份有限公司，杭州 310053）摘要：本文根据炉排式垃圾焚烧炉的工艺特点，分析控制特性及难点，提出了符合垃圾炉特有工况的燃烧自动控制策略，在实际现场运行实现了通过控制给料、炉排速度、燃烧用风量的自动控制，取得了良好的控制效果，将燃烧室温度和热灼减率控制在要求范围内，同时保证环保要求和垃圾焚烧运行的稳定性、经济性。
关键词：垃圾焚烧炉、自动燃烧控制、炉排、推料器、一次风、引风ACC Automatic technology for garbage incinerator gratecombustionJ IA Xunhui，XU Run，LU Xun，CHEN Liang（Zhejiang SUPCON Co., Ltd., Hangzhou, Zhejiang, 310053）Abstract:Based on the stoker-type waste incineration furnace technology features, analysis control characteristics and difficulties, made eligible for garbage furnace combustion conditions specific to automatic control strategy, implemented in the actual field operation by controlling the feed rate of the combustion grate with the air flow automatically control, and achieved good control effect, will reduce combustion chamber temperatures and hot burning rate control within the requirements, while ensuring environmental protection requirements and the stability of waste incineration operation, economy.Keywords: waste incineration furnace, automatic combustion control, grate, push feeder, primary air, induced draft前言利用城市生活垃圾发电、供热实现了城市垃圾减量化、无害化和资源化利用的目的，取得很高的社会价值与经济价值，是解决城市生活垃圾问题的理想方法之一。
非常详细的机械炉排炉垃圾焚烧操作指导书
非常详细的机械炉排炉垃圾焚烧操作指导书保证焚烧炉垃圾燃烧稳定，应时刻掌握炉膛燃烧情况，做到勤检查、勤分析、勤联系、勤调整，使锅炉的各项参数维持稳定运行。
锅炉燃烧稳定首先要了解垃圾源头，通过控制入炉垃圾的合理发酵时间、合理的拌料、合理的料层厚度、合理的配风、合理的火床长度，确保炉排下部风室不漏风等。
一、入炉垃圾的控制：1、发酵区卸料门口垃圾要抓出一条排水沟，确保垃圾池渗滤液隔栅前通畅，不被垃圾阻断渗滤液流入渗沥液收集池。
2、入炉垃圾必须经过充分的发酵：一般在5 ～7 天，但并非发酵的时间越长越好。
3、入炉垃圾的正确选择：投料时上部表层垃圾先抓开几抓放置在新垃圾区发酵，底部垃圾应和中部垃圾掺烧，如最底部垃圾确实不好烧应抓至新垃圾区均匀混合。
原因是顶部垃圾比重轻不耐燃，发酵时间短; 底部垃圾水分大泥土多。
4、正确的拌料、配料：拌料时应该控制合理的松散高度（约3m ），太低料松散不开，太高会因为重力的惯性冲击反而把料压实; 底部垃圾合理与中部垃圾掺烧。
5、投料的时候也有讲究，应该均匀的投在落料槽处（不但可以防止料斗搭桥，而且还便于垃圾进入炉膛后，铺料比较均匀，不会造成一边厚、一边薄的现象，这样对燃烧有利），而且料斗内尽量保持略低料位（料太多就容易压的太实，到炉排上不利于风的穿透; 料太少又容易造成料斗串风; 以淹没落料槽竖直段为最佳）。
6、司炉操作员应与垃圾抓吊司机加强联系，当司炉发现入炉垃圾热值变化较大时应及时反馈给值长通知垃圾吊司机，调配入炉垃圾热值配比。
垃圾吊司机在换区、换料时应提前通知司炉做好调整。
二、料层厚度的控制：1、燃烧经充分发酵过的垃圾，这种垃圾往往很容易燃烧，我们应该注意控制料层厚度和一次风的风量，可以把料层厚度适当的放厚（一般放在700 —800mm ），不然垃圾不耐燃，容易烧透甚至脱火。
当发现料层薄的时候，应该加快给料和炉排的速度及时补料，防止脱火情况发生。
一次风可以采用小风量运行，够穿透料层就行，因为垃圾好烧，大风量使垃圾燃烧较快，垃圾不耐燃很容易出现烧透而脱火的情况。
垃圾焚烧炉排系统的详细介绍
垃圾焚烧炉排系统的详细介绍众所周知，炉排系统是炉排式垃圾焚烧炉中最核心的部分。
它对整体工艺路线、焚烧效果、工程造价、经济效益等，都起至关重要的作用。
为结合工程设计需要，重点掌握垃圾焚烧炉排技术特点，为后续工程设计作技术储备。
本文将简单介绍几种炉排的特点。
1 垃圾焚烧炉排的特点垃圾焚烧炉排主要由往复移动部件组成。
垃圾经由给料装置推送至炉排上，在炉内高温加热，使得部分垃圾得以干燥，另经炉排的运动将垃圾往前推送。
同时将垃圾层松化，均匀地将燃料（垃圾）逐步经过烘干、着火、燃烧和燃尽等各个阶段，使其完全燃烧。
机械炉排式焚烧炉有多种炉排形式，目前应用的主要有逆推型炉排、顺推型炉排、滚筒型炉排等；其主要功能都是炉排作往复的机械运动，从而带动生活垃圾的移动和翻转。
目前国内外主要应用的机械炉排式焚烧炉有德国的马丁炉排炉技术、日本的日立造船炉排炉技术等，这些技术在其核心的炉排部分有不同的结构形式和特点。
2 国内外垃圾焚烧炉排的技术特点2.1二段往复式炉排杭锅已形成150-500t/d的全系列炉排垃圾焚烧炉产品，引入德国马丁炉炉排技术并其自主研发的二段往复式生活垃圾焚烧炉（炉排炉）是国家“863计划”课题的核心成果，并荣获国家发明专利证书、国家环保产品认证证书等多项荣誉。
该技术已应用于江苏太仓垃圾发电厂、宜兴垃圾发电厂等项目。
二段往复式炉排如图1所示。
二段式往复式炉排产品的特点有：（1）逆推炉排和顺推炉排相结合使垃圾燃烧更可靠、更安全；（2）逆推炉排和顺推炉排之间设置台阶，松散垃圾团块便于充分燃烧；（3）逆推炉排末端设置了料层调节装置，特别适合焚烧处理物理成分波动较大的生活垃圾；（4）炉排片头部采用凸台设计有利于充分破碎垃圾；（5）相对独立分隔设计的炉排方式。
2.2 VONROLL炉排上海康恒公司从日立造船引入VONROLL垃圾焚烧炉排技术。
VONROLL 技术在全世界有四百多个垃圾焚烧厂的业绩，每天处理142，848吨垃圾，单炉最大规模达920吨/天（荷兰）。
浅谈生活垃圾焚烧机械炉排技术
浅谈生活垃圾焚烧机械炉排技术一、前言随着中国城镇化水平和人民生活水平的提高，生活垃圾的产生量逐年增大，大有“垃圾围城”之势。
最能体现“三化”原则的生活垃圾焚烧技术在我国的应用越来越广泛。
目前国内外应用较多的生活垃圾焚烧炉炉型主要有机械炉排炉、流化床焚烧炉、热解焚烧炉、回转窑焚烧炉等四类。
其中机械炉排焚烧炉技术成熟，操作方便，经济性高，设备使用寿命长，运行稳定可靠维护方便，在国内有较大应用。
同时，国家建设部、国家环保总局、科技部发布的《城市生活垃圾处理及污染防治技术政策》指出：“目前垃圾焚烧宜采用以炉排炉为基础的成熟技术，审慎采用其它炉型的焚烧炉”。
目前国内采用的机械炉排技术主要有进口技术、引进技术及国产化。
二、进口炉排技术1德国马丁排炉德国马丁公司SITY2000型系列垃圾焚烧炉是逆推式机械焚烧炉，其炉排向下与水平面成24°倾角，炉排上的垃圾通过可动炉排片的逆向运动而得到充分的搅动、混合及滚动。
燃料与炉排之间有相对运动，相對于发热值较低的生活垃圾更易着火和燃烧完全，其燃烧过程有明显的区域性，各区域的分界面基本与炉排垂直。
生活垃圾热值适应范围较广，即使垃圾平均低位热值4000KJ/kg及垃圾处理量满负荷的情况下，也无需添加辅助燃料，仍可保证燃烧稳定，确保燃烧室出口温度维持在850℃以上，烟气在此区域停留时间大于2秒，保证了二噁英的分解。
2三菱重工马丁炉排三菱重工（MHI）已有100多年的历史，从1964年以来从事垃圾焚烧厂的建设工程。
三菱重工在七十年代引进德国马丁公司的技术以后，经过不断的技术创新与完善，成功的将三菱马丁式垃圾焚烧成套技术与设备适用于亚洲。
三菱—马丁炉排的特点为逆推往复式运动炉排，由固定炉排和活动炉排交替安装而成，炉排运动方向与垃圾运动方向相反，其特点是：燃烧空气从炉底部送入并从炉排块的缝隙中吹出，对炉排有良好的冷却作用；每个炉排推动时均能做到与四周的炉排呈相对运动，可将粘结在炉排通风口上的一些低熔点物质吹走，保持良好的通风条件；由于逆向推动可相应延长垃圾在炉内的停留时间，在处理能力相同的情况下，炉排面积可以小于顺推炉排；燃烧空气采用蒸汽加热到200℃，当垃圾热值低于设计热值时，也可采用加热燃烧器来加热空气。
生活垃圾焚烧炉基础知识
正常水位（位于锅筒中心 线以下） 高水位报警值 高水位报警值 低水位报警值 1 2 1
高水位跳闸值 （紧急停炉） +200mm
低水位报警值
2
-150mm
检查给水系统，省煤器，水冷 壁系统运行是否正常
紧急停炉，自控装置延时2秒
低水位跳闸值 （紧急停炉） -200mm
注：报警值、跳闸值均对于正常水位而言，以下同
过热蒸汽压力 过热蒸汽温度
4.2安全阀整定压力
安装位置 过热器汇集集箱 锅筒低启安全阀 锅筒高启安全阀 数量 1 1 1 整定压力 4.16MPa.g 4.63MPa.g 4.72MPa.g
4.3锅筒水位报警与保护
内 容 水位值 50mm +100mm +150mm -100mm 校对水位计，减少给水 开启紧急放水阀至水位正常 紧急停炉，自控装置延时2秒 增大给水，校对水位计，停止 排污 运行措施
1、风烟系统的工艺流程
风烟系统流程：
垃圾库空气→过滤器→一次风机→暖风器→一次风室→炉排→垃圾 参与燃烧→焚烧炉出口→炉膛→费斯顿管→二烟道→过热器灰斗→ 三烟道对流蒸发管束→过热器→过渡烟道→四烟道省煤器→急冷塔 →脱酸塔→布袋除尘器→引风机→烟囱
机械炉排焚烧炉
机械炉排焚烧炉德国马丁公司sity2000炉排(见图1)为逆推炉排，炉排与炉排片均向下倾斜，整个炉排无阶段性落差，送气孔设在炉排片两侧，有自清扫作用，可动炉排片与固定炉排片呈阶梯式纵向交互配置。
炉排上垃圾靠重力向下方滑落，底层的垃圾受可动炉排片逆向运动的推力而涌向上层，达到翻搅的作用。
炉排片分为固定和活动两种，间隔排列。
当一排活动炉排片向前运动时，被固定炉排片隔开的相邻活动炉排片则向后退，这样的设计保证使垃圾得到很好地搅拌和混合。
由于炉排的特殊运动，可使炉排上的垃圾层有规律地形成小的高峰和低谷，使垃圾不停翻动，达到与空气的充分接触，完全燃烧。
炉排的长度是固定的，宽度可根据垃圾燃烧量和热负荷调节。
由于每一排炉排的片数是有限的，所以，当机械负荷或热负荷较高时，炉排的列数则要增加。
垃圾在焚烧炉内燃烧过程分为三阶段:干燥段、燃烧段和燃尽段。
各段的空气供应量和运行速度是可以调节的。
(1)干燥段:利用炉壁和火焰的辐射热，垃圾从表面开始干燥，部分产生表面的燃烧。
干燥垃圾的着火温度为200?左右，垃圾在干燥段上的滞留时间为30 min。
(2)燃烧段:这是燃烧的中心部份。
垃圾在干燥段干燥、热分解产生的可燃性气体，在本段产生旺盛的火焰。
垃圾在燃烧段滞留时间约30min。
为了提高燃烧效果，均匀地供应垃圾、垃圾的搅拌混合和适当地分配空气等极为重要。
(3)燃尽段:垃圾在燃尽段上滞留时间约1h。
保证垃圾在燃尽段有充分的滞留时间，可将炉渣的热损失降至1,,2, 。
该炉排主要特点:(1)单台焚烧炉垃圾处理量120,720t,天。
(2)焚烧性能良好，炉底灰渣未燃尽率0.7,,2,;烟气中飞灰含碳量<3g/m3。
(3)运行过程中燃烧参数稳定。
(4)炉排的空气冷却高效。
(5)维护成本低，炉排有效寿命>10年，可用率>98,。
2 西格斯多级焚烧炉排西格斯多级焚烧炉排是唯一采用垃圾输送和搅拌,鼓风相互独立设计的垃圾集中焚烧系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生活垃圾机械炉排焚烧炉技术介绍
• 图1 炉排上垃圾燃烧的进程和烟气温度分布
生活垃圾机械炉排焚烧炉技术介绍
• 炉排上垃圾燃料燃料的理化特性 相适应。对于任一特定性质的燃料，原则上都应 进行专门的设计，以求达到尽快着火、彻底燃烧 而又不超温烧结的目的。用于焚烧有相当热值、 品质比较均匀稳定的垃圾燃料，有较好的效果。 • 机械炉排炉所用的炉排有很多种（如图2所示）， 它们在推送垃圾的同时对堆层进行翻搅，以使垃 圾堆层尽可能地烧透，是当前欧美地区采用较多 的炉型，已有30～40年的应用和发展历史。
• 日本田熊Takuma炉排 炉图片
•
生活垃圾机械炉排焚烧炉技术介绍
• 另外还有日立造船的顺推炉排（技术来源于瑞士冯诺）、 日本JFE的顺推炉排（技术来源于丹麦伟伦）等，技术特 点与诺尔、田熊等顺推炉排比较相似。 • 与其它类型炉排炉比较，西格斯炉排炉虽然是水平顺推炉 排，但设计了翻动炉排，充分保证了垃圾的翻动，并且每 级滑动炉排和翻动炉排均可根据实际垃圾特性和燃烧状况 分别进行单独调节，用于处理我国高水分、低热值的垃圾 燃烧非常有利；其炉膛形状、前后拱设计特别有利于垃圾 的干燥、及时着火和燃尽。该炉型经深圳盐田、南山和宝 安垃圾焚烧发电厂、苏州、常熟等垃圾焚烧发电厂的运行 实践，其适应性和技术成熟程度已完全能满足要求，并在 江阴、常州、天津贯庄、苏州二期等新建项目得到工程运 用。目前西格斯炉排在国内采用进口炉排的垃圾焚烧发电 工程项目上，已占据到了60%的市场份额。
生活垃圾机械炉排焚烧炉技术介绍
• 图2 几种不同型式的机械炉排焚烧炉结构示意图
生活垃圾机械炉排焚烧炉技术介绍
• 2.2 炉排焚烧炉在我国的应用情况 • 国内垃圾焚烧发电厂基本情况汇总.doc • 从上表可以看出，国内大部分垃圾焚烧炉都采用 机械炉排焚烧炉，且大部分从国外进口，只有少 部分由国内制造商制造。国内应用最广的型式有： 逆推式炉排炉、顺推式炉排炉及往复翻动式炉排 炉等。国外著名的制造商有：日本三菱、比利时 西格斯（SEGHERS）、法国ALSTOM(其 SITY2000焚烧技术已被德国马丁公司收购)、德 国DBA、日本田熊、日本日立造船等。国内的制 造商有：杭州新世纪、温州伟民、重庆三峰和深 能源环保等。
• • • •
•
•
最低。
生活垃圾机械炉排焚烧炉技术介绍
• 西格斯（SEGHERS）炉排炉图片
生活垃圾机械炉排焚烧炉技术介绍
• 3）德国马丁公司SITY2000炉排
• 德国马丁公司SITY2000炉排为逆推炉排，炉排与炉排片均向下倾斜， 整个炉排片无阶段落差，送气孔设在炉排片两侧，有自清作用。可动 炉排片与固定炉排片呈阶梯式纵向交互配置。垃圾在炉排上靠重力向 下滑落，底层垃圾受可动炉排片逆向运动的推力而涌向上层，达到翻 搅作用。垃圾在炉内分为三段燃烧：干燥段、燃烧段和燃烬段，各段 的供应空气量和运行速度可以调节。SITY2000炉排焚烧炉的主要特 点： • a）单台焚烧炉垃圾处理量120～720t/h； • b）适合中国垃圾高水分、低热值的特点； • c）焚烧性能良好，灰渣未燃烬率0.7～2%，烟气中飞灰含量<3g/m3； • d）运行过程燃烧参数稳定； • e）炉排空气冷却高效； • f）维护成本低，炉排有效寿命>10年。
生活垃圾机械炉排焚烧炉技术介绍
• 2.3几种主要的机械炉排炉简述 • 1）三菱—马丁炉排炉 • 三菱—马丁炉排炉是逆推式炉排炉。炉排的炉排片分为两种，一种是 固定炉排，另一种是活动炉排，这两种炉排按一定的斜度依次排列， 这样，当炉排片上的垃圾在重力作用下向下移动的同时，垃圾料层下 部受与重力方向相反的倾斜推力，使得一部分垃圾沿炉排表面相反方 向移动，产生了向上运动，由此完成垃圾层的充分搅拌。这种逆推式 运动，具有许多传统顺推装置所不具备的特点： • a）灼热的物料沿炉排表面向上滑动，使新加入的垃圾与灼热层混合 在一起，因此干燥和点火可在很短时间内完成。 • b）在燃烧过程中，整个垃圾层被均匀搅拌，以达到完全燃烧。在后 燃烧阶段，残留可燃物通过同样的逆推方式送回燃烧区，继续燃烧， 使燃烧更充分。 • c）从干燥到燃烧过程均在逆推炉排上进行，所以炉排的效率较高。 • d）由于垃圾层能充分搅拌，因此料层非常平整，燃烧状态稳定。
生活垃圾机械炉排焚烧炉技术介绍
• 2.5炉排炉的缺点： • 由于活动炉排和固定炉排等关键部件由耐 热合金钢制造，所以设备造价较高。 • 由于燃烧速度慢，炉床的负荷小，所以炉 子的体积较大，厂房面积增大。同时炉体 散热损失增加。
生活垃圾机械炉排焚烧炉技术介绍
• 再见！
• 谢谢大家！
生活垃圾机械炉排焚烧炉技术介绍
• 三菱—马丁炉排炉图片
生活垃圾机械炉排焚烧炉技术介绍
•
•
2）西格斯（SEGHERS）炉排炉
比利时西格斯炉排是由不同炉排组件（或称单元）组成的倾斜往复阶梯式多级炉排。 每个标准炉排单元都有3种炉排形式：滑动炉排，翻动炉排，固定炉排。焚烧炉由4个 标准炉排单元和1个较长的未端燃烬炉排单元构成，炉排通过液压装置驱动，每台炉配 一套液压装置。垃圾焚烧后的炉渣通过刮板捞渣机进入炉渣处理系统，从炉排泄漏的 细灰经输送机返回垃圾池。 西格斯炉排系统有以下的特点： a）它适应于宽范围热值变化的垃圾的燃烧，负荷变化范围为70%～110%； b）采用垃圾输送和搅动/鼓风相互独立的垃圾集中燃烧系统，水平的垃圾输送与垂直的 搅动/鼓风相互独立运动，使系统很容易根据垃圾成份变化做出相应调整，特别适合于 低热值、高水分的中国垃圾； c）垃圾的干燥、气化、燃烧、燃烬及冷却的一系列过程都发生在多级炉排上，为了实 现各个过程的完美控制，整个炉子由长度不同的多个单元组成，并依次形成功能各不 相同的三个区：干燥气化区——燃烧区——燃烬冷却区； d）采用计算机数值模拟技术（CFD）模拟焚烧炉膛中的烟气流动状态、烟气温度、压 力分布等，根据不同垃圾成分、热值、垃圾量以及其它条件采用CFD优化其结构设计， 无论垃圾量多少或热值高低，均能保证垃圾完全燃烬，且具有较大的垃圾处理能力、 较高的连续产汽率及较低的废气生成量； e）完善的供风系统，采用不同的送风机针对炉排各燃烧区段单独提供一次风，调节性 能较好，燃烧空气采用水平供风方式而不是垂直供风，这使炉排缝隙的漏风率降到
生活垃圾机械炉排焚烧炉技术介绍
• 2.4 炉排炉的优点： • 单台炉的处理量大，国内目前已有800t/d的焚烧炉在运行。 • 垃圾在炉内分布均匀，料层稳定，燃烧完全。运行时可视 炉内垃圾焚烧状况调整。 • 可调节炉排转速，控制垃圾在炉内的停留时间，使其燃烬。 • 由于鼓风机压头小，风机所需功率小，故动力消耗少。 • 因为垃圾在炉排上燃烧，而且不掺燃煤，所以烟气中粉尘 含量低，减轻了除尘器的负担，降低了运行成本。 • 炉排炉具有进料口宽，适合我国的生活垃圾分类收集规范 化程度差的特点，无需对垃圾分选和破碎；采用层燃方式， 烟气净化系统进口粉尘浓度低，降低了烟气净化系统和飞 灰处理费用；一般情况下，无需添加辅助燃料即可维持燃 烧温度850℃2秒以上。
生活垃圾机械炉排焚烧炉技术介绍
• 1 我国生活垃圾处理概况 • 近年来，随着国民经济的持续高速发展和城市化 进程加快，我国城市生活垃圾产生量增长很快， 特别在东南部经济发达、人口密集、土地资源特 别紧缺的地区，传统的填埋、堆肥等工艺已经不 能满足日常垃圾处理的要求，而作为最具减量化、 无害化和资源化优势的焚烧处理工艺成为不少城 市解决垃圾围城问题的首选方案。 • 1.1 我国城市生活垃圾的特性 • 由于经济发展水平、居民生活习惯和垃圾收集管 理方式的差异，我国城市生活垃圾的特性同欧美 等发达国家相比具有较大的不同（参见表1）。 • 表1 中国与一些发达国家城市生活垃圾成分的比 较.doc
生活垃圾机械炉排焚烧炉技术介绍
• 2 机械炉排焚烧炉技术 • 2.1 机械炉排焚烧炉 • 炉排型焚烧炉的主要特征是被处理的垃圾堆放在 炉排上，焚烧火焰从垃圾堆料层的着火面向未着 火的料堆表面及内层传播，形成一层一层燃烧 （层燃）的过程。在炉排上，沿料堆行进方向， 可以区分出预热干燥、主燃和燃尽三个温度不等 的区段，以及由不同区段产生的气体在炉排上方 形成不同炉膛温区，是这种炉型的共同特点（如 图1所示），而且沿炉膛高度方向温度也有明显下 降。
生活垃圾机械炉排焚烧炉技术介绍
• 我国集中处置的生活垃圾主要具有以下特点： • 1）未经有效的分类收集，生活垃圾组分复杂，随地区和季节变化大； • 2）厨余垃圾和渣土等是主要组成部分，垃圾热值低，一般在4000— 4800kJ/kg左右； • 3）垃圾含水率高，一般在40—60%左右。 • 1.2 垃圾焚烧处理发展概况 • 20世纪80年代后期，从日本引进了逆推式机械炉排焚烧炉技术，拉开 了我国城市生活垃圾现代化焚烧处理的序幕。此后的20年间，又有一 些不同炉型的焚烧炉相继从国外引进，国内也开发出了很多不同容量、 不同工作原理的生活垃圾焚烧炉。垃圾焚烧处理在我国的应用正在稳 步增长。我国生活垃圾焚烧厂的建设从 “十五”开始，进入快速发展 阶段，各焚烧厂大致可分为引进设备焚烧厂、引进技术焚烧厂、国产 炉排炉焚烧厂、国产流化床焚烧厂四类，但大部分是机械炉排焚烧炉。
生活垃圾机械炉排焚烧炉技术介绍
• 5）日本田熊Takuma 炉排炉
• 日本Takuma炉排是阶梯往复摇动式炉 排，该公司还生产顺推炉排。其摇动式 炉排干燥、燃烧及后燃烧炉排均为倾斜 床排，固定炉条及可动炉条以纵向交替 排列。可动炉条由炉条支架及连杆曲柄 机构组成，由液压装置驱动。各炉排的 可动炉条水平前后移动，使垃圾因重力 而滑落及剪断垃圾，经过落差使垃圾产 生混合搅拌。 该炉排特点是：空气供应的分室化，可 结合垃圾燃烧特点进行空气合理分配； 炉条内藏喷嘴，不受垃圾厚度的影响均 匀供应空气；炉条高耐久性及拆装简便； 垃圾在炉排上搅拌性能好，使高负荷燃 烧成为可能。
生活垃圾机械炉排焚烧炉技术介绍
• • • • • • • • • • 1 我国生活垃圾处理概况 1.1 我国城市生活垃圾的特性 1.2 垃圾焚烧处理发展概况 2 机械炉排焚烧炉技术 2.1 机械炉排焚烧炉 2.2 炉排焚烧炉在我国的应用情况 2.3几种主要的机械炉排炉简述 2.4炉排炉的优点 2.5炉排炉的缺点 2.6 炉排焚烧炉在我国应用时出现的问题
