《常见尺寸标注》课件
尺寸线终端画成箭头。
2.小于或等于半圆的圆弧尺寸一般标注半径；标注时，在尺寸数字前
加注半径符号“R”。应标注在是圆弧的视图上。
C组：球的尺寸标注
标注球面时，应在符号“φ”或“R”前加注符号“S”；
对于螺钉、铆钉等的球体，在不致引起误解时，可省略符
号“S”。
普通线性尺寸：尺寸数字
垂直尺寸：尺寸数字字头朝左 水平尺寸：尺寸数字字头朝上 倾斜尺寸：尺寸数字字头有朝上趋势
欢迎 来听课！
1 2
常见尺寸标注类型 常见尺寸标注的方法
3 练习巩固
常见尺寸标注类型
（1）普通线性尺寸标注 （2）圆的尺寸标注 （3）球的尺寸标注
（4）圆弧的尺寸标注 （5）角度的尺寸标注
英尺 （6）对称图形的尺寸标注
（7）小尺寸、倒角等的尺寸标注
英寸
分钟
A组பைடு நூலகம்线性尺寸标注
1.线性尺寸的数字方向，水平方向字头朝上，竖直方向字头朝
圆的尺寸标注 ：
完整圆
1.标注直径，尺寸数字前 加注“φ”。 2.尺寸终端为箭头
半圆：标注半径时，尺寸数字前加注“R”
球的尺寸标注
直径（Sφ） 半径（SR）
在不致引起误解的情况下可省略“S”。
左，倾斜方向字头保持朝上的趋势。
2.标注线性尺寸时，尺寸线必须与所标注线段平行；当有几条相互平行
的尺寸线时，应该小尺寸在内，大尺寸在外，以保持尺寸清晰。
B组：圆的尺寸标注
1.圆或大于半圆的圆弧及跨于两边的同心圆弧的尺寸应标注直径；标
注时，在尺寸数字前加注直径符号“φ”。且尺寸线必须通过圆心 ，
2.小于或等于半圆的圆弧尺寸一般标注半径；标注时，在尺寸数字前
加注半径符号“R”。应标注在是圆弧的视图上。
C组：球的尺寸标注
标注球面时，应在符号“φ”或“R”前加注符号“S”；
对于螺钉、铆钉等的球体，在不致引起误解时，可省略符
号“S”。
普通线性尺寸：尺寸数字
垂直尺寸：尺寸数字字头朝左 水平尺寸：尺寸数字字头朝上 倾斜尺寸：尺寸数字字头有朝上趋势
欢迎 来听课！
1 2
常见尺寸标注类型 常见尺寸标注的方法
3 练习巩固
常见尺寸标注类型
（1）普通线性尺寸标注 （2）圆的尺寸标注 （3）球的尺寸标注
（4）圆弧的尺寸标注 （5）角度的尺寸标注
英尺 （6）对称图形的尺寸标注
（7）小尺寸、倒角等的尺寸标注
英寸
分钟
A组பைடு நூலகம்线性尺寸标注
1.线性尺寸的数字方向，水平方向字头朝上，竖直方向字头朝
圆的尺寸标注 ：
完整圆
1.标注直径，尺寸数字前 加注“φ”。 2.尺寸终端为箭头
半圆：标注半径时，尺寸数字前加注“R”
球的尺寸标注
直径（Sφ） 半径（SR）
在不致引起误解的情况下可省略“S”。
左，倾斜方向字头保持朝上的趋势。
2.标注线性尺寸时，尺寸线必须与所标注线段平行；当有几条相互平行
的尺寸线时，应该小尺寸在内，大尺寸在外，以保持尺寸清晰。
B组：圆的尺寸标注
1.圆或大于半圆的圆弧及跨于两边的同心圆弧的尺寸应标注直径；标
注时，在尺寸数字前加注直径符号“φ”。且尺寸线必须通过圆心 ，
尺寸标注方法PPT课件
错误
正确
标其中之一
20
21
五、组合体的尺寸注法
尺寸标注的要求：尺寸完整、数值正确、注写清晰、配置合理。
1、尺寸基准 确定形体位置的点、线、面，选择长、宽、高 三个方向的尺寸基准。 2、尺寸的种类 （1）定形尺寸 确定形体大小的尺寸； （2）定位尺寸 确定形体相对基准位置的尺寸； （3）总体尺寸 总的长、宽、高。
② 尺寸数字的方向一般应 要求字头向上，当尺寸线竖 直时数字写在尺寸线的左侧、 字头向左。
③ 避免在30°范围内标注 尺寸，不可避免时可采用引 出标注。
④ 尺寸数字不允许被任何 图线穿越 或分割，否则必须 将图线断开。
数字高度3.5毫米 30°
1 0
16
16
16
16
中心线断开
4
（2）尺寸线
① 尺寸线的两端采用箭头
3、组合体的尺寸标注 步骤 ： （1）形体分析，看懂组合体的形状结构； （2）选择三个方向的基准； （3）先标定形尺寸，然后标注定位尺寸； 22
举例
23
Hale Waihona Puke 2019/10/1724
当几段圆弧位于同一圆周时，将这些圆弧假想地连接起来，若 超过半圆，则标注直径。
10
（4）狭小部位尺寸
5 3 23 5
●
●●
●
35 3 5
3
11
二、平面图形的尺寸注法 （1）平面图形尺寸分析
水平方向基准
定形尺寸：确定图形大小的尺寸。
定位尺寸：确定图形各部分相对 位置的尺寸。
尺寸基准：用来确定图线位置的 点和直线，一般选择对称中心线 、轴线和重要的轮廓线作为尺寸 基准。
7~10
（d）一连串连续的尺寸，应排列在一条直线上，不要注成 封闭的尺寸链。
尺寸标注方法 ppt课件
（7） 尺寸标注不能重复。
（8） 半圆或不足半圆的圆弧要标注半径。
R6
R3
ppt课件
6
（2）直径尺寸
标注直径尺寸时，在尺寸数字前加注符号。 标注球面直径时，在尺寸数字前面加主符号 S
10
10
5 5
20
ppt课件
S10
7
（3）半径尺寸
标注圆弧的半径尺寸时，尺寸数字前加符号R； 标注球面半径时，应在尺寸数字前加符号 SR
2、尺寸的种类 （1）定形尺寸 确定形体大小的尺寸； （2）定位尺寸 确定形体相对基准位置的尺寸； （3）总体尺寸 总的长、宽、高。
3、组合体的尺寸标注 步骤 ： （1）形体分析，看懂组合体的形状结构； （2）选择三个方向的基准；
（3）先标定形尺寸pp，t课件然后标注定位尺寸；
20
举例
ppt课件
21
10
ppt课件
4
（4） 尺寸数字一般标注在尺寸线上方，且不可 被任何图线穿过，尺寸数字在水平方向应该标注 在尺寸线左边。
ppt课件
5
基本规则
（5）标注尺寸时尽量使用符号和缩写词，如直径
、半径R、球直径S、球半径SR。
（6）尺寸不应闭合，如图中尺寸30+40=70，只能 标注30、40和70三个尺寸中任意两个。
●
35 3 5
3
ppt课件
10
二、平面图形的尺寸注法 （1）平面图形尺寸分析
水平方向基准
定形尺寸：确定图形大小的尺寸。
定位尺寸：确定图形各部分相对 位置的尺寸。
尺寸基准：用来确定图线位置的 点和直线，一般选择对称中心线 、轴线和重要的轮廓线作为尺寸 基准。
竖直方向基准
工程图学基础课件-尺寸标注
数字高度3.5毫米
16 10
尺寸界线 尺寸线
20 35
平行
最好7<L<10
尺寸界线超出箭头约2毫米
尺寸线不能用其它图线代替，也不得与其它 图线重合。
标注线性尺寸时尺寸线必须与所标注的 线段平行。
尺寸界线由图形的轮廓线、轴线或对称中
心线引出，也可以利用轮廓线、轴线或对
称中心线作尺寸界线。
64
轴线
20
轮廓线
45 48 68
80 100
尺寸线注法
尺寸线不能和任何线相交
多余标注
一般数字应注在尺寸线的上方，也可注在尺 寸线的中断处。
水平方向 字头向上
340
数字在尺寸线上
数字在尺寸线中断处 340
Ф190 Ф190
垂直方向 字头向左
垂直方向 字头向左
线性尺寸数字的方向
尽可能避免在 30°内标注尺寸
30°
16
16
尺寸数字不可被任 何图线所通过，否 则必须将该图线断 开。
16
10
无法避免 时标注图
16
中心线断开
三、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸
⑴ 尺寸线应画成圆弧，其圆心是该角的顶
点。尺寸界线沿径向引出。圆弧的半径则
根据图中的需要确定。
角度数字一
律水平书写
60°
90°
25° 5°

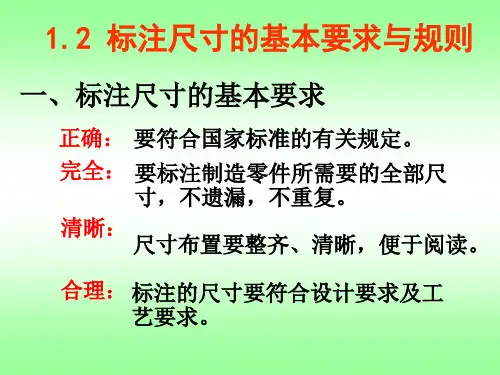

1.2 标注尺寸的基本要求与规则
一、标注尺寸的基本要求
正确： 要符合国家标准的有关规定。 完全： 要标注制造零件所需要的全部尺
寸，不遗漏，不重复。 清晰：
尺寸布置要整齐、清晰，便于阅读。
合理： 标注的尺寸要符合设计要求及工 艺要求。
国家标准尺寸标注 ppt课件
h
h
3、尺寸标注示例
尺寸数字无法避免被图线通过时
尺寸数字不能被图样上任何图线通过，不可避免时，必须 在注写尺寸数字处将图线断开。
ppt课件 38
3、尺寸标注示例
进行尺寸标注时，必须按国标使用符号和缩写词
ppt课件
39
简化标注方法
标注尺寸时，可采用带箭头的指引线。
ppt课件
40
简化标注方法
标注尺寸时，也可采用不带箭头的指引线。 均匀分布的相同直径的小孔其尺寸标注可采用“6×Ф3 EQS” 的形式。
15
线型用途举例
可见轮廓线 粗实线
对称中心线 细点画线
剖面线 细实线
不可见轮廓线 虚线
尺寸线、 尺寸界线 细实线
孔的轴线 细点画线
视图与剖视的分界线 ppt课件 波浪线
相邻辅助零件的轮廓线 16 双点画线
注意
应在线段处相交
圆的中心线超出 圆外2～5mm 点画线首末端处应 是线段，不是点
小圆中心线可由
2~3mm
尺寸界线 10
尺寸界线
尺寸线
ppt课件 21
尺寸界线
ppt课件
22
（2）尺寸线必须用细实线单独画出，不能用其 他任何图线代替，也不能画在其他图线的延长线上。 标注时，尺寸线应与所标注线段平行。
尺寸线互相平行时， 大尺寸线画在小尺寸线 之外，以免尺寸线和尺 寸界线相交，间隔 5-7mm。
ppt课件
1
§1-1 制图基本规定
一、图纸幅面及格式
二、标题栏
三、比例
四、字体
五、图线
ppt课件 2
一、图纸幅面及格式
c a c B
留有装订边，a值较大
课尺寸标注PPT课件
8
以下操作及选项的意义与“半径”标注 （DIMRADIUS）命令相同。 3. 圆心标记 (1) 功能 用于标注圆心的中心标记或中心线。有3种情况， 如图8-28所示。 (2) 调用 菜 单：标注(N)→角度(A) 命令行：DIMANGULAR 工具栏：
(3) 格式 命令：（输入命令）
选择圆弧，圆，直线或<指定顶点>：（选择圆弧、 圆、直线或指定顶点）
5
3. 基线标注 (1) 调用 菜 单：标注(N)→基线(B) 命令行：DIMBASELINE 工具栏： (2) 格式 命令：（输入命令） 指定第2条尺寸界线起点或[取消(U)/选择(S)]<选择>：（指定 第2条尺寸界线起点或选项） 4. 连续标注
6
(1) 调用
菜 单：标注(N)→连续(C)
命令行：DIMCONTINUE
14
(2) 调用
命令行：DIMEDIT
工具栏：
(3) 格式
命令：（输入命令）
输入标注编辑类型[默认(H)/新建(N)/旋转(R)/倾斜(O)]<默认>：（选项）
选择对象：（选择要修改的标注对象）3Biblioteka 编辑尺寸文字(1) 功能
用于编辑尺寸数字。
(2) 调用
命令行：DIMTEDIT
工具栏：
(3) 格式
10
命令：（输入命令）
指定第一条引线点或[设置(S)]<设置>：（指定引线 的起点或设置）
8.2.7 坐标标注 (1) 功能 标注图形中一点的X，Y坐标和一条引导线。 (2) 调用 菜 单：标注(N)→坐标(O) 命令行：DIMORDINOTE 工具栏：
(3) 格式 命令：（输入命令）
指定点坐标或[X基准(X)/Y基准(Y)/多行文字 (M)/文字(T)/角度(T)]：（指定点或设置） 标注文字=（文字数值）
以下操作及选项的意义与“半径”标注 （DIMRADIUS）命令相同。 3. 圆心标记 (1) 功能 用于标注圆心的中心标记或中心线。有3种情况， 如图8-28所示。 (2) 调用 菜 单：标注(N)→角度(A) 命令行：DIMANGULAR 工具栏：
(3) 格式 命令：（输入命令）
选择圆弧，圆，直线或<指定顶点>：（选择圆弧、 圆、直线或指定顶点）
5
3. 基线标注 (1) 调用 菜 单：标注(N)→基线(B) 命令行：DIMBASELINE 工具栏： (2) 格式 命令：（输入命令） 指定第2条尺寸界线起点或[取消(U)/选择(S)]<选择>：（指定 第2条尺寸界线起点或选项） 4. 连续标注
6
(1) 调用
菜 单：标注(N)→连续(C)
命令行：DIMCONTINUE
14
(2) 调用
命令行：DIMEDIT
工具栏：
(3) 格式
命令：（输入命令）
输入标注编辑类型[默认(H)/新建(N)/旋转(R)/倾斜(O)]<默认>：（选项）
选择对象：（选择要修改的标注对象）3Biblioteka 编辑尺寸文字(1) 功能
用于编辑尺寸数字。
(2) 调用
命令行：DIMTEDIT
工具栏：
(3) 格式
10
命令：（输入命令）
指定第一条引线点或[设置(S)]<设置>：（指定引线 的起点或设置）
8.2.7 坐标标注 (1) 功能 标注图形中一点的X，Y坐标和一条引导线。 (2) 调用 菜 单：标注(N)→坐标(O) 命令行：DIMORDINOTE 工具栏：
(3) 格式 命令：（输入命令）
指定点坐标或[X基准(X)/Y基准(Y)/多行文字 (M)/文字(T)/角度(T)]：（指定点或设置） 标注文字=（文字数值）
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图7-38 半径标注和直径标注
15
7.3.2 半径标注
小于或等于半圆的圆弧应使用半径标注。但应注意， 即使图形中包含多个规格完全相同的圆弧，也不标注出圆 弧的数量。 启用“半径标注”命令，可以使用下列方法之一： • （1）命令行：DIMRADIUS • （2）菜单：“标注”→“半径” • （3）工具栏：“标注”→“半径” 操作步骤同“直径标注”，如图7-38所示。
8
图7-33 对齐标注
9
7.2.3角度尺寸标注
使用角度标注可以测量圆和圆弧的角度、两条直线间的 角度或者3点间的角度。如图7-34所示。
图7-34 标注角度
10
启用“角度标注”命令，可以使用下列方法之一： • （1）命令行：DIMANGULAR • （2）菜单：“标注”→“角度” • （3）工具栏：“标注”→“角度”
14
命令：DIMDIAMETER↙ 选择圆弧或圆：（选择要标注直径的圆或圆弧） 指定尺寸线位置或［多行文字（M）/文字（T）/角度 （A）］：（确定尺寸线的位置或选择某一选项） 用户可以选择“多行文字（M）”项、“文字（T）”项 或“角度（A）”项来输入、编辑尺寸文本或确定尺寸文 本的倾斜角度，也可以直接确定尺寸线的位置，标注出指 定圆或圆弧的直径，如图7-38所示。
13
标注圆和圆弧的半径、直径或弧长时，会在标注文字时 自动添加符号Φ（直径）、R（半径）或⌒。 可通过 “文 字（T）”或“多行文字（M）”选项修改直径数值。
7.3.1 直径标注
启用“直径标注”命令，可以使用下列方法之一： • （1）命令行：DIMDIAMETER • （2）菜单：“标注”→“直径” • （3）工具栏：“标注”→“直径”
• 同时，当需要标注的尺寸比较密集且有一定的规 律时，还可借助基线标注和连续标注方法进行快 速标注。这两种标注都以现有的某个标注为基础， 然后快速标注其他尺寸。
6
7.2.1 线性标注
线性标注用于标注用户坐标系XY平面中的两个点之间X方向或Y方 向的距离。启用“线性标注”命令，可以使用下列方法之一： • （1）命令行：DIMLINEAR（DIMLIN） • （2）菜单：“标注”→“线性” • （3）工具栏：“标注”→“线性” 【操作步骤】
7
7.2.2 对齐标注
在使用上述“线性标注”标注倾斜结构尺寸时，须选择旋 转角度的方式标注。也可以直接使用对齐标注命令，如图7-33 所示的20、27、35等尺寸。这种命令标注的尺寸线与所标注 轮廓线平行，标注的是两点之间的距离尺寸。 启用“对齐标注”命令，可以使用下列方法之一： • （1）命令行：DIMALIGNED • （2）菜单令，命令行提示及操作步骤与线性标注相同。
12
启用“基线标注”命令，可以使用下列方法之一： • （1）命令行：DIMBASELINE • （2）菜单：“标注”→“基线” • （3）工具栏：“标注”→“基线”
【操作步骤】 命令：DIMBASELINE↙ 指定第二条尺寸界线原点或［放弃（U）/选择（S）］<选择>： 系统默认上一次尺寸标注的第一条尺寸界线为基准。也可以输 入“S”， 命令窗口提示： 选择基准标注：（选取作为基准的尺寸标注）
【操作步骤】 命令: _dimangular 选择圆弧、圆、直线或 <指定顶点>: 选择第二条直线: 指定标注弧线位置或 ［多行文字(M)/文字(T)/角度(A)］: 标注文字=45
11
7.2.4 坐标标注
坐标标注以当前UCS的原点为基准，显示任意图 形点的X或Y轴坐标。
7.2.5基线标注
使用基线标注可以创建一系列基于同一条尺寸界 线的尺寸标注，适用于长度尺寸标注、角度标注等。 要创建基线标注，必须先创建（或选择）一个线性或 角度标注作为基准标注。基线标注将从基准标注的第 一条尺寸界线处测量基线标注。
第7章 尺寸标注
1
尺寸标注是设计制图中一项十分重要的工作，图样中各图形元素 的位置和大小要靠尺寸来确定。AutoCAD 2008为此提供了一套完 善的尺寸标注命令，使得尺寸标注和编辑更为方便和灵活。在 AutoCAD中标注尺寸，可通过操作下拉菜单“标注”和工具栏“标 注”中尺寸标注命令来完成。
标注样式是尺寸标注对象的组成方式。诸如标注文字的位置和大 小、箭头的形状等。设置尺寸标注样式可以控制尺寸标注的格式和外 观，有利于执行相关的绘图标准。
3
图7-1 “标注样式管理器”对话框
4
7.1.4 新建和修改标注样式
用“新建标注样式”和“修改标注样式”对话框设置尺寸标注， 两对话框的选项相同。如图7-3、图7-4所示。
图7-3 “新建标注样式”对话框
图7-4 “修改标注样式”对话框 5
• 长度尺寸标注是指在两个点之间的一组标注，这 些点可以是端点、交点、圆心等；角度标注用于 标注两条相交直线之间的夹角；位置标注用于通 过标注选定点的坐标，来表明点的位置。
启用“标注样式”命令，可以使用下列方法之一：
• （1）命令：DIMSTYLE
• （2）菜单：“格式”→“标注样式”或“标注”→标注“样式”
• （3）工具栏：“标注”→“标注样式”
执行上述操作，AutoCAD打开“标注样式管理器”对话框，如 图7-1所示。利用此对话框可方便直观地建立新的标注样式、修改已 有的标注样式、将尺寸标注样式置为当前、进行样式重命名以及删除 样式等。
命令: _dimlinear 指定第一条尺寸界线原点或 <选择对象>：(指定第一条尺寸界线原 点或直接回车选择标注对象) 指定第二条尺寸界线原点：(指定第二条尺寸界线原点) 指定尺寸线位置或［多行文字(M)/文字(T)/角度(A)/水平(H)/垂直 (V)/旋转(R)］:（直接指定尺寸线位置或输入其他选项） 标注文字=100（显示两个点之间距离）
7.1.1 设置标注图层
应为尺寸标注创建独立的图层，便于编辑、修改。
2
7.1.2 设置尺寸标注的文字样式
为了方便再修改尺寸的文字信息，应建立专用于尺寸标注的文字 样式。在建立尺寸标注文字类型时，应将文字高度设置为0，否则 “标注样式”对话框中“文字”选项卡中的“文字高度”命令将不起 作用。
7.1.3 管理标注样式
15
7.3.2 半径标注
小于或等于半圆的圆弧应使用半径标注。但应注意， 即使图形中包含多个规格完全相同的圆弧，也不标注出圆 弧的数量。 启用“半径标注”命令，可以使用下列方法之一： • （1）命令行：DIMRADIUS • （2）菜单：“标注”→“半径” • （3）工具栏：“标注”→“半径” 操作步骤同“直径标注”，如图7-38所示。
8
图7-33 对齐标注
9
7.2.3角度尺寸标注
使用角度标注可以测量圆和圆弧的角度、两条直线间的 角度或者3点间的角度。如图7-34所示。
图7-34 标注角度
10
启用“角度标注”命令，可以使用下列方法之一： • （1）命令行：DIMANGULAR • （2）菜单：“标注”→“角度” • （3）工具栏：“标注”→“角度”
14
命令：DIMDIAMETER↙ 选择圆弧或圆：（选择要标注直径的圆或圆弧） 指定尺寸线位置或［多行文字（M）/文字（T）/角度 （A）］：（确定尺寸线的位置或选择某一选项） 用户可以选择“多行文字（M）”项、“文字（T）”项 或“角度（A）”项来输入、编辑尺寸文本或确定尺寸文 本的倾斜角度，也可以直接确定尺寸线的位置，标注出指 定圆或圆弧的直径，如图7-38所示。
13
标注圆和圆弧的半径、直径或弧长时，会在标注文字时 自动添加符号Φ（直径）、R（半径）或⌒。 可通过 “文 字（T）”或“多行文字（M）”选项修改直径数值。
7.3.1 直径标注
启用“直径标注”命令，可以使用下列方法之一： • （1）命令行：DIMDIAMETER • （2）菜单：“标注”→“直径” • （3）工具栏：“标注”→“直径”
• 同时，当需要标注的尺寸比较密集且有一定的规 律时，还可借助基线标注和连续标注方法进行快 速标注。这两种标注都以现有的某个标注为基础， 然后快速标注其他尺寸。
6
7.2.1 线性标注
线性标注用于标注用户坐标系XY平面中的两个点之间X方向或Y方 向的距离。启用“线性标注”命令，可以使用下列方法之一： • （1）命令行：DIMLINEAR（DIMLIN） • （2）菜单：“标注”→“线性” • （3）工具栏：“标注”→“线性” 【操作步骤】
7
7.2.2 对齐标注
在使用上述“线性标注”标注倾斜结构尺寸时，须选择旋 转角度的方式标注。也可以直接使用对齐标注命令，如图7-33 所示的20、27、35等尺寸。这种命令标注的尺寸线与所标注 轮廓线平行，标注的是两点之间的距离尺寸。 启用“对齐标注”命令，可以使用下列方法之一： • （1）命令行：DIMALIGNED • （2）菜单令，命令行提示及操作步骤与线性标注相同。
12
启用“基线标注”命令，可以使用下列方法之一： • （1）命令行：DIMBASELINE • （2）菜单：“标注”→“基线” • （3）工具栏：“标注”→“基线”
【操作步骤】 命令：DIMBASELINE↙ 指定第二条尺寸界线原点或［放弃（U）/选择（S）］<选择>： 系统默认上一次尺寸标注的第一条尺寸界线为基准。也可以输 入“S”， 命令窗口提示： 选择基准标注：（选取作为基准的尺寸标注）
【操作步骤】 命令: _dimangular 选择圆弧、圆、直线或 <指定顶点>: 选择第二条直线: 指定标注弧线位置或 ［多行文字(M)/文字(T)/角度(A)］: 标注文字=45
11
7.2.4 坐标标注
坐标标注以当前UCS的原点为基准，显示任意图 形点的X或Y轴坐标。
7.2.5基线标注
使用基线标注可以创建一系列基于同一条尺寸界 线的尺寸标注，适用于长度尺寸标注、角度标注等。 要创建基线标注，必须先创建（或选择）一个线性或 角度标注作为基准标注。基线标注将从基准标注的第 一条尺寸界线处测量基线标注。
第7章 尺寸标注
1
尺寸标注是设计制图中一项十分重要的工作，图样中各图形元素 的位置和大小要靠尺寸来确定。AutoCAD 2008为此提供了一套完 善的尺寸标注命令，使得尺寸标注和编辑更为方便和灵活。在 AutoCAD中标注尺寸，可通过操作下拉菜单“标注”和工具栏“标 注”中尺寸标注命令来完成。
标注样式是尺寸标注对象的组成方式。诸如标注文字的位置和大 小、箭头的形状等。设置尺寸标注样式可以控制尺寸标注的格式和外 观，有利于执行相关的绘图标准。
3
图7-1 “标注样式管理器”对话框
4
7.1.4 新建和修改标注样式
用“新建标注样式”和“修改标注样式”对话框设置尺寸标注， 两对话框的选项相同。如图7-3、图7-4所示。
图7-3 “新建标注样式”对话框
图7-4 “修改标注样式”对话框 5
• 长度尺寸标注是指在两个点之间的一组标注，这 些点可以是端点、交点、圆心等；角度标注用于 标注两条相交直线之间的夹角；位置标注用于通 过标注选定点的坐标，来表明点的位置。
启用“标注样式”命令，可以使用下列方法之一：
• （1）命令：DIMSTYLE
• （2）菜单：“格式”→“标注样式”或“标注”→标注“样式”
• （3）工具栏：“标注”→“标注样式”
执行上述操作，AutoCAD打开“标注样式管理器”对话框，如 图7-1所示。利用此对话框可方便直观地建立新的标注样式、修改已 有的标注样式、将尺寸标注样式置为当前、进行样式重命名以及删除 样式等。
命令: _dimlinear 指定第一条尺寸界线原点或 <选择对象>：(指定第一条尺寸界线原 点或直接回车选择标注对象) 指定第二条尺寸界线原点：(指定第二条尺寸界线原点) 指定尺寸线位置或［多行文字(M)/文字(T)/角度(A)/水平(H)/垂直 (V)/旋转(R)］:（直接指定尺寸线位置或输入其他选项） 标注文字=100（显示两个点之间距离）
7.1.1 设置标注图层
应为尺寸标注创建独立的图层，便于编辑、修改。
2
7.1.2 设置尺寸标注的文字样式
为了方便再修改尺寸的文字信息，应建立专用于尺寸标注的文字 样式。在建立尺寸标注文字类型时，应将文字高度设置为0，否则 “标注样式”对话框中“文字”选项卡中的“文字高度”命令将不起 作用。
7.1.3 管理标注样式
